Что значит «L» на выключателе
Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

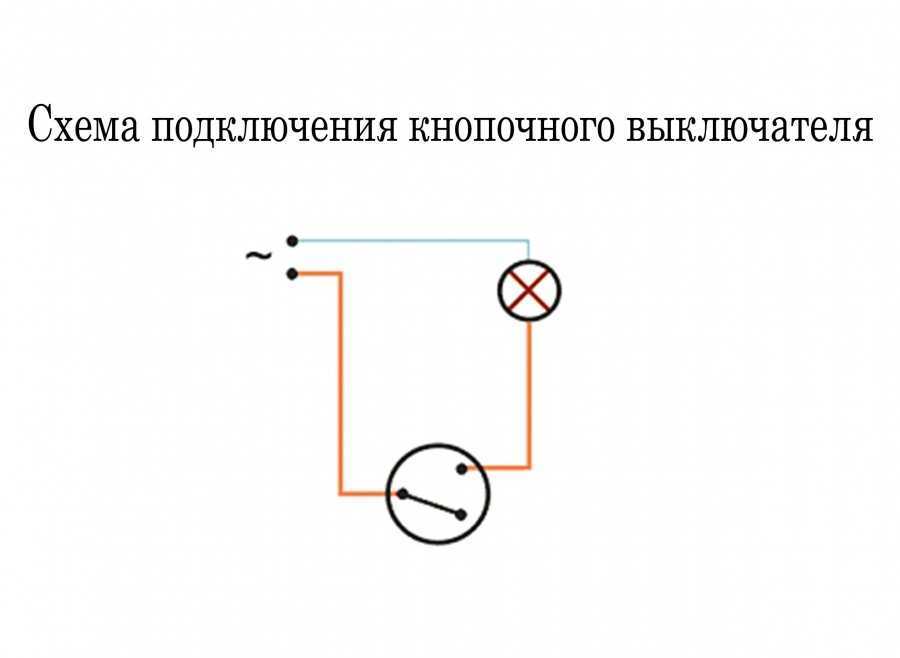

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения, на примере одноклавишного выключателя.
Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода.
Первый, назовем его «А», идёт к выключателю из электрощита и всегда находится поднапряжением.
Второй, назовем его «B», идёт от выключателя к светильнику.
Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.
Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.
Обозначение «L», на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.
Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».
В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.
Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.
Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.
При определении назначения контактов, например, двухклавишного выключателя работает та же логика, давайте рассмотрим его схему.
При подключении двухклавишного выключателя используется три провода, которые доступны при монтаже в подрозетнике, это:
«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.
«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.
«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.
Думаю, теперь общий принцип маркировки всех выключателей света вам понятен.
Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.
Контакт L – это всегда место для подключения фазного провода.
Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.
С другой стороны выключателя, нередко, может встречаться маркировка ON и OFF, что зачастую указывает на соответствие положения клавиши — режиму работы Включено (ВКЛ.) или ВЫКЛЮЧЕНО (ВЫКЛ.).
Определить, какой из проводов отвечает за включение какого из светильников, без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.
Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.
Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.
Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.
Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.
Остались вопросы ? — Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.
Как правильно — Фаза или ноль на выключатель?
Рейтинг: 5 / 5
Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5 СодержаниеОднако суть вопроса – в безопасности пользователя.
Фаза, ноль – не имеет значения:Однако пользователя подстерегает один важный момент.Мы, профессиональные электрики с мощным стажем, можем помочь не только с этим вопросом – нам приходилось выполнять как единичные ремонтные операции, так и комплексные монтажи сложных электросетей. При обустройстве электросистемы в жилье или другом инженерном сооружении может возникнуть вопрос о том, что именно размыкает выключатель.
Электрик с опытом производит работы автоматически – не задумываясь об этом вопросе: размыкание производится – протекание электрического тока прерывается – выключатель работает.
Будет отсекаться тот провод, на который подведен выключатель – по рабочему соединению.
Однако суть вопроса – в безопасности пользователя.
Нужно рассмотреть эту мелочь подробнее и понять, в чем заключается корректный монтаж выключателя освещения.
Нормативные документы определяют выключатель как механизм, предназначенный для снятия электрического тока с цепи (одной или сразу нескольких).
Основное его применение – в системе освещения.
Несмотря рассмотрение для данного вопроса выполняется для бытового выключателя, определение годится и для более мощных устройств.
Подключение выключателя показывается либо на общих схемах, либо силами производителя (в комплектной схеме к изделию). Как правило, указание на подключение определенного типа провода – ноль либо фаза – отсутствует.
Считается, что производитель таким образом ограничивает свою ответственность уже на уровне технической документации. Решение о том, что подключать, остается за мастером.
При монтаже эта идея не обсуждается, главное – обеспечить прочность соединений и отсутствие тока при выключенном устройстве.
Фаза, ноль – не имеет значения:
· когда размыкается цепь, поток света прекращается;
· когда цепь замыкается, поток света возобновляется.
Дело сделано, электрик спокоен.
Однако пользователя подстерегает один важный момент.

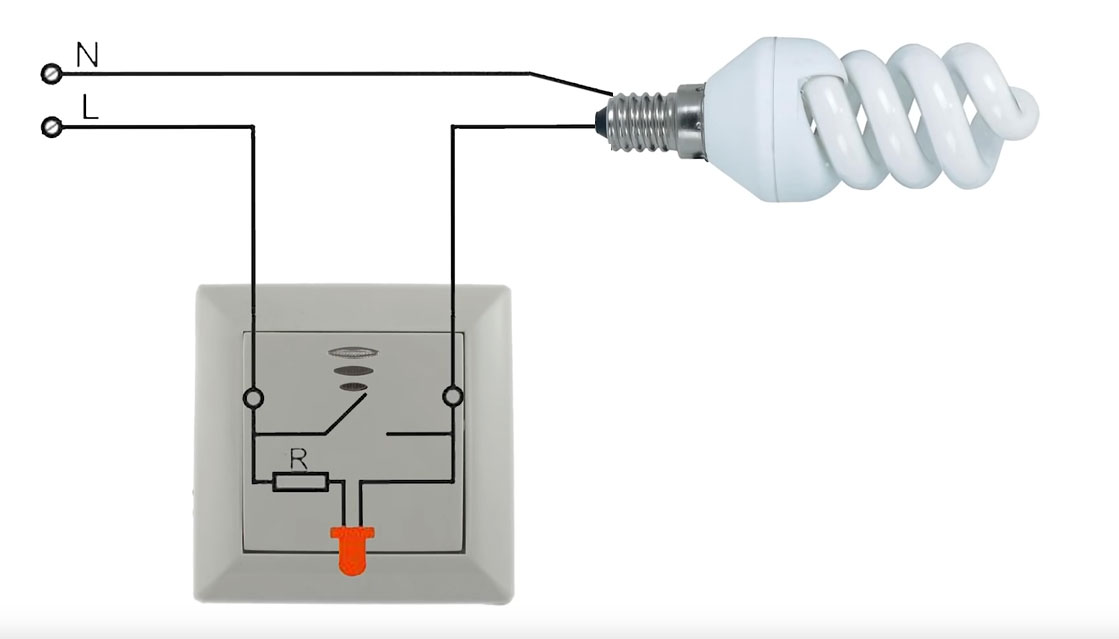

При размыкании электроцепи проявляется весьма важный недостаток того, что выключатель завязан на ноль.
При полностью работоспособной системе оказывается так, что осветительный прибор остается запитан фазой – напрямую.
Провод идет к контакту от коробки, соединений разъемного типа на нем нет – отключить не представляется возможным.
Когда хозяин или тот же электрик прикоснется к контакту (случайно, при замене лампы или ремонтных работах), его организм мгновенно подвергнется удару током.
Если этого не произойдет, остается вероятность получить удар при касании контакта выключателя.
Это приводит к значительному снижению электробезопасности при пользовании электросетью и освещением.
Во избежание такой ситуации рекомендуется отключать хотя бы ту силовую линию от распределительного щитка, на которой планируется работа, если это возможно. Если нет – желательно обесточить весь дом.
Снятие питания гарантирует личную безопасность при отсутствии представления о задействованном способе монтажа проводки и состоянии ее изоляции.
Нормативные документы по этому поводу говорят следующее (см. ПУЭ): выключатели с одним полюсом допускаются к применению для двухпроводных и трехпроводных линий с одной фазой и заземляемой нейтралью, если они монтируются на провод с фазой.
Стоит сделать оговорку: речь не только о бытовых, но и автоматических механизмах.
Но суть остается прежней: обеспечить электробезопасность при случайном касании к контакту разомкнутого выключателя.
А если вспомнить, что УЗО под освещение почти не применяется, то последствия становятся сильнее.
Световые диоды могут мерцать – после долговременной эксплуатации или они поставляются ненадежным изготовителем.
Ввиду простоты их как оптических приборов причина мерцания заключается с соединением на фазу.
Если подвести итог: следует не допускать разночтений и своеволия при электромонтаже, а контролировать установку выключателя только на фазный провод.
С этой целью на выключатель из коробки выводятся фаза общей линии и фаза светильника (парный контакт лампы – ноль).
Только так возможно обеспечить безопасность в эксплуатации и доработке системы освещения и электросети в целом.
Мы, профессиональные электрики с мощным стажем, можем помочь не только с этим вопросом – нам приходилось выполнять как единичные ремонтные операции, так и комплексные монтажи сложных электросетей.
P.S. Для тех кто любит всё делать сам, смотрите видео по установке выключателя;
Понравился материал? поделись им.
- Jelektrik.By
- Статьи
- Розетки и выключатели
Добавить комментарий
Как определить, что выключатель света неисправен | Мистер Электрик
- Домашний
- Блог
- Как узнать, неисправен ли выключатель света
легко принять как должное.
Они используются тысячи раз на протяжении многих лет, пока однажды они не начинают выходить из строя и их необходимо заменить. Некоторые признаки плохого выключателя света очевидны. Например, если при щелчке переключателя слышен щелчок, потрескивание или хлопок, совершенно очевидно, что переключатель неисправен, и пришло время заменить его новым.
Вас беспокоит один или несколько выключателей света? Продолжайте читать, чтобы узнать, как диагностировать проблемы с переключателем света и что делать дальше.
Нужна помощь с выключателем света – быстро? Позвоните своему местному мистеру Электрику
® по телефону (844) 866-1367 для немедленной помощи.Как и любая другая простая машина, выключатели света имеют несколько движущихся частей. Со временем они изнашиваются. Соединения могут ослабнуть, а пластиковые детали могут сломаться. Когда-нибудь каждый из ваших выключателей света нужно будет заменить.
Четыре признака того, что пора заменить выключатель света
Когда вы вставили новую лампочку в светильник, но выключатель по-прежнему не включает его, это явный признак того, что выключатель вышел из строя.
- Привередливый светильник
У каждого из нас был выключатель, который работал неправильно. Иногда включается, иногда нет. Иногда мерцает на секунду перед включением. И установка новой лампочки не устраняет мерцание. Если это происходит, значит, в выключателе света не установлены правильные соединения, и пришло время для нового выключателя. - Выключатель дает искру
Иногда вы можете увидеть небольшую искру, когда выключите выключатель света. Это называется дугой нагрузки, которая возникает, когда соединения внутри выключателя света отрываются друг от друга. Однако, если есть большая искра, которая издает слышимый «щелчок», выключатель света вышел из строя. Если это произойдет и вы увидите следы дыма или гари, определенно пора приобрести новый выключатель света. - Шумный выключатель
При правильной работе выключатели света не издают шума.
Итак, если вы начинаете слышать какие-либо щелчки, гудение или хлопки, исходящие от переключателя, что-то внутри переключателя не работает должным образом. Пришло время заменить этот переключатель. - Выключатель теплый на ощупь
При выключении диммера вы можете заметить, что он немного теплый на ощупь после того, как некоторое время был включен. Это нормально. Тем не менее, это , а не нормально для стандартного тумблера для прогрева. Эти выключатели света всегда должны быть прохладными. Если переключатель кажется теплым, пришло время для нового.
Итак, если вы начинаете слышать какие-либо щелчки, гудение или хлопки, исходящие от переключателя, что-то внутри переключателя не работает должным образом. Пришло время заменить этот переключатель.Как использовать мультиметр для проверки выключателя освещения
Мультиметр — это портативное тестовое устройство, используемое для измерения электрического напряжения. Электрики и подрядчики используют их для устранения неполадок в двигателях, приборах, цепях, источниках питания, системах электропроводки и многом другом. Вы можете использовать мультиметр, чтобы проверить, нормально ли работает выключатель света.
Чтобы проверить выключатель света с помощью мультиметра:
- Выключите автоматический выключатель, который подает питание на проверяемый выключатель света.
- Снимите выключатель освещения.
- Включите мультиметр и установите его в положение «Непрерывность» или «Ом» (в зависимости от вашей модели).
- Определите, какой у вас переключатель: однополюсный или трехпозиционный. Однополюсные выключатели имеют два боковых клеммных винта и могут иметь винт заземления рядом с одним из концов. Трехпозиционный переключатель будет иметь винт темного цвета («общая» клемма) и две нормальные боковые клеммы («путешественники»).
- Чтобы проверить однополюсный выключатель освещения, прикоснитесь одним проводом мультиметра к каждой из боковых клемм. Когда вы включаете выключатель, мультиметр должен показывать значение 1,9.0004
- Для проверки трехпозиционного переключателя поднесите один провод мультиметра к общему винту, а другой провод коснитесь одного из бегунков. Когда вы включите переключатель, мультиметр должен показать показание 1. Затем прикоснитесь вторым проводом к другому путешественнику, чтобы проверить его.
Когда вы включите переключатель, мультиметр должен показать показание 1. Затем прикоснитесь вторым проводом к другому путешественнику, чтобы проверить его.Если ваш коммутатор не прошел этот тест, его необходимо заменить.
- Если у вас есть работающий выключатель освещения, аккуратно установите его, пока питание отключено. Не забудьте снова включить автоматический выключатель!
Положитесь на Mr. Electric, чтобы заменить неисправные выключатели
Замена выключателя может показаться достаточно простой, но может быть сложной задачей, если вы не уверены в состоянии вашей проводки, электрической нагрузке на вашу систему или возрасте последней выполненной работы в этой части вашего дома. Если у вас есть КАКИЕ-ЛИБО сомнения, лучше назначить встречу со специалистом по обслуживанию электриков, даже для «простой» установки выключателя света. Не уверены, что готовы взяться за этот проект своими руками? Без проблем! Профессионалы Mr.
Electric готовы диагностировать и решить любые проблемы с выключателями света. Готовы ли вы перейти на диммерные выключатели или, возможно, даже на интеллектуальные выключатели света? С этим мы тоже можем помочь. Позвоните своему местному мистеру Электрику сегодня по телефону (844) 866-1367 или запишитесь на прием онлайн. Любопытно, как определить, что ваш туалетный фланец испортился? Мистер Рутер ® Сантехника содержит несколько советов, которые помогут вам устранить неполадки. Как еще одна компания Neighbourly ® , г-н Рутер является вашим источником информации по всем проблемам и вопросам, связанным с сантехникой.
3 типа проводки выключателя света
У вас есть новая пристройка в вашем доме, которая нуждается в хороших новых светильниках? Или, может быть, причудливый потолочный светильник, которым вы хотите похвастаться в гостиной? Что еще более важно, вы хотите сделать всю ручную работу самостоятельно? Что ж, вы пришли в нужное место, чтобы узнать об основах подключения выключателей! Сегодня мы поговорим о 3 типах проводки выключателя света: односторонний, трехпозиционный и четырехпозиционный.
Подробнее…
3 типа проводки выключателя освещения
Детали выключателя
1. Провод заземления (оголенный)
2. Провод питания (ЧЕРНЫЙ)
3. Провод нейтрали (БЕЛЫЙ)
4. Провода перемещения
Питание 5. источник
6. Гайки для проводов
Полюсные выключатели
Как подключить односторонний переключатель
Как подключить 3-ходовой переключатель
Как подключить 4-ходовой переключатель
ВИДЕО: Как подключить свет Переключатель
Подключение выключателей света звучит как головная боль для другого человека (точнее, для профессионального электрика), но это может стать простой задачей, когда для вас подготовлена некоторая основа, как то, что я собираюсь сделать для этого. статья.
Немного предыстории того, почему я написал эту статью: в одной из моих ванных внизу сломался выключатель. Я долгое время игнорировал это, даже несмотря на то, что провода были оголены, пока однажды свет полностью не перестал работать (поэтому я рекомендую вам никогда не игнорировать оголенные провода).
Провода были повреждены, и мне пришлось заменить их, чтобы свет снова заработал.
Некоторые из вас, возможно, сделали ту же глупость, что и я, и/или ищут инструкции по ремонту, или вы, возможно, ищете способ самостоятельно установить новые светильники в своем доме. В любом случае, вы нашли нужную статью!
Позвольте мне сказать вам из первых рук, что подключение ваших выключателей не так сложно, если у вас есть соответствующие инструменты и немного терпения. На самом деле, это довольно простой проект DIY для вашего дома. Однако, если вы не чувствуете себя уверенно, обратитесь за профессиональной помощью в первый раз с проводкой.
Детали переключателя
Прежде всего, лучше сначала ознакомиться с вашим проектом. Знание частей и частей может помочь новичкам ознакомиться с тем, с чем они будут иметь дело, и, надеюсь, избежать каких-либо неудач. Откройте распределительную коробку и наблюдайте.
Через DIYadvice
1. Заземляющий провод (неизолированный)
Заземляющий провод служит для защиты от поражения электрическим током, поддерживая напряжение в цепи, а также вызывая срабатывание автоматического выключателя при наличии высокого напряжения.
2. Горячий провод (ЧЕРНЫЙ)
Горячий провод — это путь напряжения от источника питания к вашим светильникам.
3. Нейтральный провод (БЕЛЫЙ)
Нейтральный провод подключается как к источнику, так и к земле.
4. Тросик
Проволочные перемычки соединяют ваши переключатели в систему с несколькими переключателями. Обычно они красного цвета.
5. Источник питания
Это источник вашего электричества, который может быть подключен к вашему выключателю через питающий провод.
6. Проволочные гайки
Они также известны как накручиваемые соединители проводов и служат для крепления двух или более проводов.
Наконечник Pro
Если вы не очень хорошо знаете, какие провода есть какие, найдите время, чтобы пометить их. Береженого Бог бережет!
Полюсные выключатели
Кроме того, у нас есть два типа переключателей: у нас есть двухполюсный переключатель и однополюсный переключатель. Есть только одно простое отличие: однополюсный переключатель управляет только одной цепью, а двухполюсный переключатель управляет двумя отдельными цепями.
Как подключить односторонний переключатель
Простейший проводной переключатель — это односторонний переключатель. Односторонние выключатели обычно используются для ванных комнат, небольших комнат и коротких коридоров, где вы устанавливаете только один переключатель в комнате. Односторонний переключатель можно прикрепить ко многим источникам света, но включать и выключать его можно только с помощью одного переключателя.
Если вы новичок, я предлагаю сначала попробовать простой односторонний выключатель света. Эта статья подробно расскажет вам, как установить односторонний выключатель света.
ВАЖНО!
Прежде чем приступить к работе со светом или любым другим электрическим прибором, отключите его от источника питания. Теперь вам нужно соединить все части вместе, и для этого есть два случая: вы можете либо установить выключатель, подключив питание к выключателю от источника, либо подключив питание от светильников к другому выключателю.
Давайте обсудим процесс вкратце: Когда вы подключаете питание к коммутатору от источника, вы собираетесь подключить заземляющие провода к коробке.
Затем вы скрутите белые нейтральные провода вместе и наденете гайку. Два черных провода, которые у вас есть, будут подключаться к двум клеммам в верхней и нижней части коробки (это подключит свет к источнику питания).
Через Build My Own Cabin
С другой стороны, проще подключить выключатель от другого источника света. Для этого подключите заземляющий провод, подключите черный провод к нижней клемме, а белый нейтральный провод к верхней клемме. Вот и все! Легко, верно?
Наконечник Pro
Используйте изоленту, чтобы заклеить гайки и другие провода, чтобы они оставались на месте.
Как подключить трехпозиционный выключатель
Если в большой комнате или длинном коридоре есть освещение, которым вы хотите управлять с помощью более чем одного выключателя, вам может понадобиться трехпозиционный выключатель. Это характерно для лестниц и лестничных площадок, средних гостиных, спален и кухонь, а также других типов помещений с несколькими входами. Этот тип выключателя позволяет включать и выключать свет из двух точек в комнате.
Скажем, если у вас есть выключатель рядом с дверью вашей спальни, а другой возле вашей кровати, жизнь станет проще, верно?
- Примечание. Некоторые путают двухпозиционный и трехпозиционный переключатель. Вас могут спутать с 2-позиционным переключателем и 2-полюсным переключателем. Помните: 3-позиционный переключатель имеет два переключателя, а не 2-позиционный переключатель.
Схема подключения двусторонних выключателей аналогична схеме подключения односторонних выключателей. Единственная разница в том, что вы подключаете провода таким образом, что свет будет управляться двумя выключателями.
Как и в случае обычного одностороннего выключателя, вы можете подключить питание от светильника к выключателю или подключить питание к светильнику от выключателя света.
Через Как подключить выключатель
Таким образом, чтобы подключить питание от светильника к выключателю, подключите источник питания к первому выключателю, вкрутив горячий провод в черный винт; свяжите вместе белый и заземляющий провода, а затем подсоедините оставшиеся черный и красный провода к ходовым винтам.
Для подключения питания от выключателя света подключите горячий провод, идущий от светильника, к общему винту 2-го выключателя. Свяжите заземляющий и белый провода вместе. И снова подключите оставшиеся черный и красный провода к ходовым винтам.
Перейдите к этому lчернилу для получения более подробных инструкций. И этот сайт, чтобы изучить больше методов для 3-полосного переключения.
Как подключить 4-позиционный переключатель
Теперь переходим к 4-позиционному переключателю. Этот метод используется для больших комнат и длинных коридоров; в основном любая комната, которая слишком велика для одного или двух выключателей. Кто захочет пройти долгий путь только для того, чтобы выключить свет? Никто. Поэтому используйте проводку с 4-позиционным переключателем, чтобы иметь 3 переключателя для освещения.
При установке 4-позиционного переключателя необходимо иметь существующую пару 3-позиционного переключателя. По сути, вы вставляете еще один переключатель между двумя трехпозиционными переключателями.
Для этого вам придется перерезать провод между двумя переключателями, чтобы освободить место для третьего переключателя.
Через Как подключить переключатель
Затем вам нужно будет подключить один черный провод и один красный провод от первого переключателя к третьему переключателю; прикрутите черный провод к верхней клемме и красный провод с другой стороны, также к верхней клемме.
Теперь черный провод и красный провод от второго переключателя подключаются к нижним клеммам, но черный провод подключается к той же стороне, что и первый черный провод, и то же самое относится к красному.
Чтобы добавить больше переключателей в цепь, выполните тот же метод! Разрежьте между ними и подключите свой n-й коммутатор. Довольно легкая вещь.
Вот и все! Надеюсь, вы многому научились из этой статьи. В конце концов, подключение выключателей света — это один из основных навыков, которыми должен обладать мастер-сделай сам или начинающий мастер на все руки. Это не только пригодится при установке новых ламп, вы также можете использовать полученные знания для замены или ремонта выключателя.
