Установка выключателя: одноклавишного, двухклавишного, с заземлением

Чтобы регулировать освещенность, включать и выключать осветительные приборы, используется выключатель. Вид у него может быть разный – стандартный клавишный вариант, в виде рычажка, в виде дистанционного пульта. Однако способ действия у всех конструкций одинаков, как и схема монтажа.

Содержание

1. Разновидности и устройство выключателей
2. Клавишный
3. Кнопочный
4. Диммер
5. Поворотный
6. Веревочный
7. Сенсорный
8. Акустический
9. Дистанционный
10. Проходной
11. Перекрестный
12. Подготовка к работе
13. Техника безопасности
14. Правила подключения и схемы
15. Одноклавишный
16. Двух- и трехклавишный
17. Бесконтактный
18. С подсветкой
19. С заземлением

Разновидности и устройство выключателей

Выключатель – приспособление, предназначенное для замыкания и размыкания электрической цепи. Принцип действия прост: при нажатии на клавишу, кнопку или сенсор механизм соединяет контакты, тем самым обеспечивая протекание электрического тока, либо рассоединяет их, прекращая подачу электричества на контур.

Классифицируют выключатели по нескольким признакам, например, по действию устройства размыкания.

• Поворотный – внутри выключателя размещается вращающийся контактный механизм. При изменении тумблера изменяется положение механизма, при этом он замыкает или размыкает контакты.
• Кнопочный – то же самое происходит при нажатии на кнопку или клавишу.
• Перекидной – механизм включает 3 пары контактов и перекидную пластину. При нажатии на клавишу пластина перекидывается с одной пары контактов на другую. Размыкания, как такого, здесь не происходит, а есть переключение с одной группы на другую.

На базе нескольких вариаций переключения разработано множество разновидностей устройства.

Сам

91.1%

Вызывал электрика

2.74%

Частично сам

6.16%

Проголосовало: 146

Клавишный

Замыкание и размыкание контура происходит при нажатии на клавишу. Для обслуживания 1 линии выпускаются одноклавишные модели, для работы с 2, 3 группами осветительных приборов – трех- и двухклавишные.

Такие приборы просты, недороги, но не могут регулировать интенсивность освещения, только выключать поочередно группы лампочек.

Кнопочный

Механизм сходен с клавишным, но нажимать нужно на кнопку. Модели нередко дополняют светодиодной индикацией. Стоят выключатели немного дороже, так как их срок эксплуатации дольше.

Диммер

Выключатель с регулятором интенсивности. Комплектуется реостатом, который изменяет сопротивление цепи и таким образом силу тока в ней. Чем меньше сила тока, тем слабее горит лампочка.

Диммер экономит электроэнергию, прост в использовании. Некоторые модели даже самостоятельно отключаются, если в комнате никого нет. Устройство стоят больше, но главный их недостаток в другом: со светодиодными светильниками диммеры работают некорректно.

Поворотный

Декоративный вариант для интерьеров в стиле ретро. Замыкание производится поворотом рычага на 90 градусов.

Веревочный

Реализуется чаще в торшерах и настенных светильниках. Включают и отключают лампу, потянув за веревочку. При этом замыкаются контакты и светильник зажигается.

Сенсорный

Срабатывает от касания. Такое устройство служит намного дольше, так как в нем нет механических частей. Обычно выключатель оснащается дополнительными функциями: автоотключение, регулировка уровня освещенности.

Акустический

Срабатывает при подаче звукового сигнала определенной громкости. Обычно под этим подразумевается хлопок ладонями. Удобен тем, что не нужно искать выключатель в темноте – достаточно хлопнуть в ладоши, и комната освещается. Часто оснащается временным таймером. Минус: не всегда срабатывает при подаче сигнала.

Дистанционный

Модели с дистанционным управлением. Выключатель монтируется на стене, а управлять им можно с любого места в комнате. Плюс: механизм не нужно встраивать в стену или крепить саморезами, можно просто приклеить на скотч.

Проходной

2 устройства управляют одной и той же группой светильников. Такой вариант требуется в длинном глухом коридоре, большом проходном помещении. Если здесь стоит обычный выключатель, свет в коридоре или в комнате можно включить только на выходе, например, а затем нужно оставлять его включенным либо возвращаться и выключать его и передвигаться в темноте.

Пара проходных выключателей эту проблему решает. Свет можно включить, нажав на клавишу устройства на входе. И выключить, нажав на клавишу выключателя на выходе.

Перекрестный

Разновидность проходного, но рассчитанная на работу с одной группой светильников из трех и более точек. Такой вариант требуется в сложных случаях, когда коридором или проходными комнатами пользуются сразу несколько человек. В этом случае 2 или 3 проходных выключателя не могут предотвратить разрыв цепи, если одним и тем же контуром пользуется несколько человек. Перекрестный вариант не замыкает цепь, а лишь перекидывается на другие контакты, что и позволяет включать и отключать освещение в любой точке.

Подготовка к работе

Установка выключателя проста. Объем подготовительных работ намного больше, потому что включает прокладку проводов.

1. Сначала определяют, где будет находиться выключатель. Местоположение определяется удобством и некоторыми требованиями. Например, нельзя ставить выключатель рядом с мойкой на кухне, запрещается монтировать устройство в ванных, санузлах за исключением влагозащищенных. Расстояние от пола не регламентируется. Раньше выключатели располагались высоко, на дистанции от пола в 150–170 см. Чтобы включить светильник, нужно было поднимать руку. Сегодня чаще размещают на высоте в 110–120 см. При этом свет в комнате включают, держа руку опущенной.
2. Выключатель подсоединяют к питающему кабелю. Последний нужно проложить из распредкоробки к месту размещения устройства. Для этого отмечают место установки прибора и линию, по которой прокладывается кабель. Обычно провод заводят в выключатель снизу.
3. Под кабель в стене вырезают штробу. Для этого штроборезами или болгаркой с диском прорезают границы канавки, а остатки выбирают молотком и отверткой. Питающий кабель допускается крепить прямо на стене, но это не эстетично и опасно: провод легко повредить. Разрешается укладка кабеля под напольный плинтус.
4. Вырезают отверстие под выключатель. Для этого понадобится дрель с насадкой-короной.
5. Из распредкоробки в штробу укладывают провод. Кабель не натягивают, он должен лежать свободно. В канавке он фиксируется хомутами или зажимами.
6. Штробу заделывают штукатурным составом, гипсом, алебастром. После высыхания материала можно продолжать работать.
7. То же самое проделывают для кабеля, питающего светильник. Штробу для него прорезают от выключателя до места установки осветительного прибора.

От выключателя до светильника идет фазный провод. Ноль подается от распредкоробки.

Техника безопасности

Установка наружного выключателя выполняется с соблюдением следующих правил безопасности.

1. Перед работой обязательно отключают подачу электричества. Проверяют мультиметром состояние кабеля на рабочем участке.
2. Оголенные жилы нельзя трогать руками.
3. Нужно тщательно изучить цветовую и кодовую маркировку кабеля, чтобы точно установить фазу, ноль и заземление.
4. При установке использовать только заводские клеммы, зажимы и другие элементы. Нельзя брать старые выключатели или уже работавшие провода.
5. Для соединения кабелей и жил используют пайку, клеммы, гильзы, но только не скрутку.
6. Перед монтажом нужно рассчитать предполагаемую нагрузку и выбрать кабель и выключатель соответственно им.
7. Работы выполняют в резиновых перчатках. Используют инструменты с обрезиненными ручками.

Все материалы и инструменты нужно подготовить заранее.

Правила подключения и схемы

Монтаж выключателя выполняется по определенной схеме. Зависит это от разновидности прибора. Схема и порядок действий описываются в инструкции.

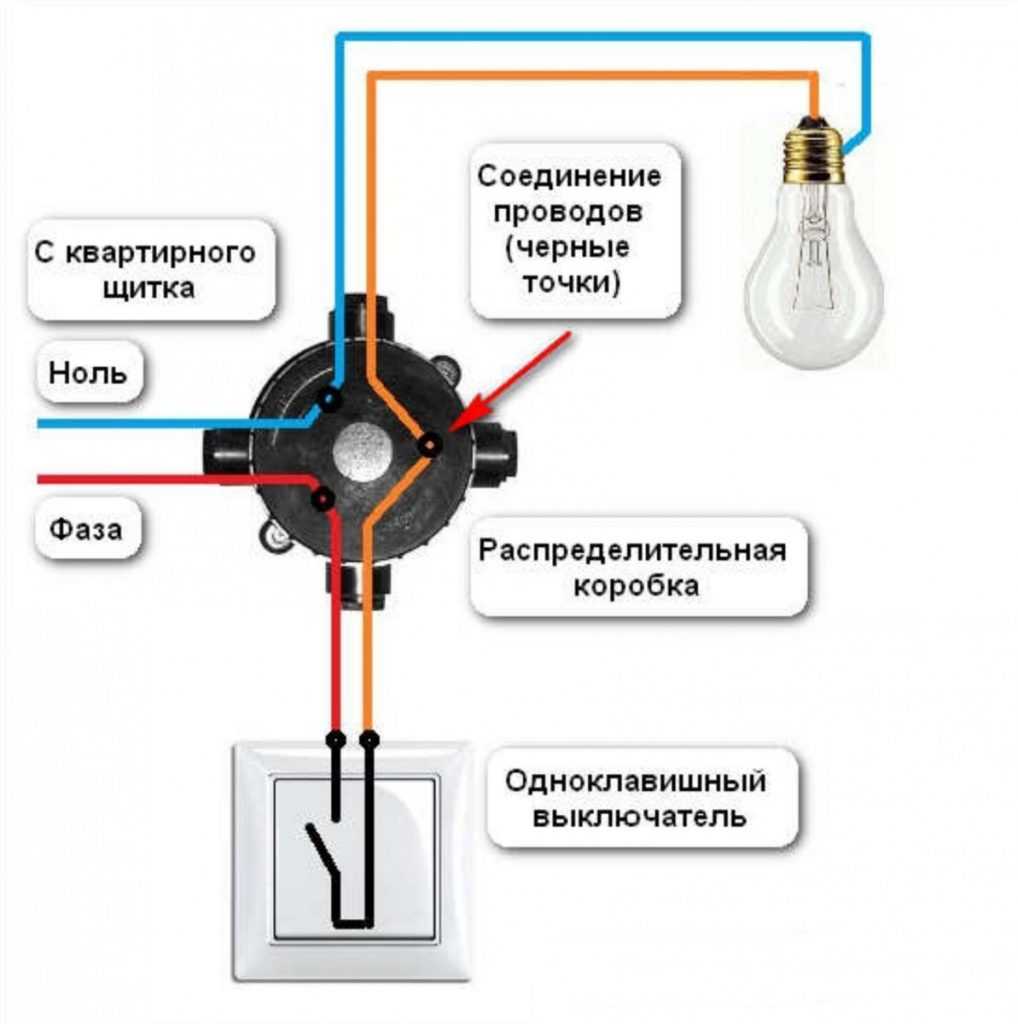

Одноклавишный

Это базовый алгоритм для установки накладного выключателя.

1. Отключают электричество на этом контуре.
2. В подрозетнике высверливают отверстие под кабель. Обмазывают алебастром и укладывают в отверстие. Провод вытягивают через дырку. Алебастр застывает за 2 часа, после чего установку продолжают.
3. Плоской отверткой разъединяют рамку выключателя и клавишу. Откручивают 2 винта по диагонали и вытаскивают механизм.
4. Откручивают контактные винты. Один из контактов предназначен под фазу, второй – под ноль. На каждом контакте есть 2 отверстия для подключения кабеля.
5. Питающий кабель разделяют на жилы. Зачищают концы на 1 см.
6. Соединяют клеммой или пайкой нулевые провода от питающего кабеля и от провода на лампу.
7. Вставляют фазу от коробки в нужный контакт. Он обозначается литерой L. Жила должна войти между прижимными пластинками. Затягивают контактный винт, проверяют провод: он должен хорошо держаться и не качаться.
8. Провод от светильника вставляют в контакт, обозначенный либо 1, либо стрелкой. Затягивают. Голый участок должен выходить из контакта на 1–2 мм.
9. Откручивают винты распорного механизма – рядом с лапками. Вставляют устройство в подрозетник. Выравнивают и закручивают распорные винты.
10. Устанавливают декоративную рамку, вкручивают винтики по диагонали. Затем защелкивают клавишу или кнопку.

В дорогих моделях жилы просто вводят в гнездо, а зажимы срабатывают автоматически. Затягивать винты не нужно.

Двух- и трехклавишный

Двухкнопочный вариант отличается только количеством проводов. На задней стенке корпуса есть 3 вывода. Один предназначен для входной фазы, он несколько отстоит. 2 рядом расположенных отверстия рассчитаны на 2 исходящие фазы для 2 групп светильников. Схема подключения точно такая же, как у одноклавишного.

В трехклавишной модели рядом расположены 3 дырочки под 3 исходящие фазы.

Бесконтактный

Монтаж сенсорного выключателя мало чем отличается. С прибора обязательно снимают стеклянную сенсорную панель. Затем устанавливают специальный подрозетник, вставляют механизм включения. Провода от распредкоробки и лампочки фиксируют в разъемы и затягивают винтами – L и L1.

Фиксируют винтами само устройство и защелкивают лицевую панель.

С подсветкой

В этом варианте клавиша или кнопка выключателя оснащаются диодной подсветкой. Она потребляет очень мало энергии, но работает в тот момент, когда основной контур замкнут. Вместе с диодом в схеме появляется резистор. Он снижает напряжение до минимума, чтобы гореть мог только диод.

Собственно подключение выполняется по такому же алгоритму. Проще всего воспользоваться схемой подключения, которая изображена на задней стороне такого выключателя. Пользователю нужно завести нужный провод в нужную клемму. Подключение лампочки через выключатель аналогичное.

С заземлением

Такие модели встречаются редко, так как по рекомендациям замыкающий контур не должен иметь прерываний по всей длине. Но если выключатель вопреки правилам, устанавливается в ванной, прибегают и к этому методу. Заземляют не само устройство, а металлическую часть электрооборудования, например, монтажную подложку, которая часто изготавливается из стали. В этом случае при возникновении утечки тока или короткого замыкая сработает УЗО и отключит контур.

Как правильно установить розетку и выключатель

Электрика 30.12.2020 — Комментарии отключены

0 (0 голосов)

Перед тем, как начинать монтажные работы, нужно определить немало параметров. В первую очередь, это число требуемых розеток и выключателей, а также где они будут расположены. Для этого требуется знать нормы, которые предъявляются к установке этих электроприборов. Если у вас нет необходимых знаний и опыта, то лучше заказать услуги электрика Киев у опытных специалистов компании «Домашний Мастер».

Нормы при установке розетки.

Одной из наиболее важных норм при проведении установки розетки является обеспечение удобства ее обслуживания, и именно это стоит принимать во внимание прежде всего. Помимо этого, при прокладке скрытой проводки следует устанавливать утопленный вариант розеток, и накладной, при наличии открытой.

• Для всех розеток в наличии должен быть контакт заземления. Подвод его выполняется отдельно проводом повышенной гибкости, и он не должен проводить электрический ток;
• Розетки не следует размещать вблизи моек, в шкафах на кухне, а также остальных местах, где их использование может быть затруднено;
• Розетки, размещенные на кухне и в жилой комнате,должны запитываться разных групп. Если для размещения в кухне не запланирована отдельная группа розеток, допустимо подключить ее к сети освещения;
• Запрещается производить установку розетки в ванных комнатах, туалетах и банных помещениях;
• Производить установку розеток нужно на как можно большем расстоянии от частей с заземлением.

Нормы при установке выключателей.

• Установка производится в цепи только фазного провода, установка его в нулевом запрещена;
• Выключатели
  должны быть установлены не ниже, чем на высоте порядка полутора метров от пола;
• Размещать их следует у входа в помещение, вблизи дверной ручки.

Подключение розетки.

Это самое простое из подключений. Для этого не потребуется каких-либо особенных знаний. Выполнение всех подключений должно производиться только после полного отключения электроэнергии.

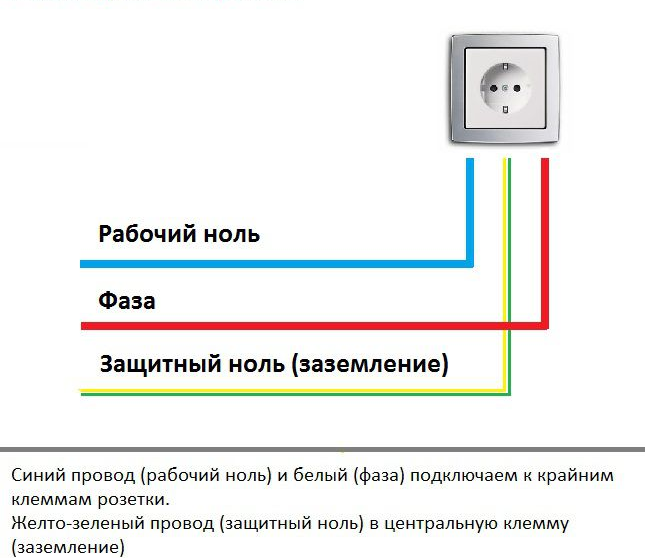

Для того, чтобы подключить розетку, берется провод с тремя жилами. Одна их них, имеющая желто-зеленый цвет, нужна для обеспечения защитного заземления. Жила синего цвета используется, чтобы подключить нулевой контакт, а последняя- фазный, вне зависимости от цвета.

После того, как розетка будет смонтирована, провода нужно подключить к ее силовым зажимам, а защитный провод – к соответствующему разъему.

Подключение выключателя.

Эта процедура также не сложная. Для выполнения подключения потребуется только два провода, поскольку защитного провода здесь нет, он присоединяется к осветительному прибору. Фазный провод присоединяется ко вводу выключателя, а нулевой к светильнику. При соблюдении норм ПУЭ это не вызовет особых затруднений.

Твитнуть

Полное руководство о том, что такое заземлитель

Главная » Что такое заземлитель: полное руководство

Каждая система распределения электроэнергии должна иметь защитные устройства, предохраняющие приборы и оборудование от несчастных случаев. Среди этих защитных устройств есть заземляющие выключатели, которые подключаются к компонентам распределительного устройства для обеспечения безопасности электрооборудования и предотвращения дальнейшего вреда, такого как возгорание или травмы пользователей.

Заземлитель представляет собой механическое коммутационное устройство для защиты частей цепи. Он способен поддерживать ток в течение определенного времени в нештатных условиях, таких как короткое замыкание. В нормальных условиях цепи по ней не протекает ток. Он вызывается к действию только тогда, когда возникает ненормальное состояние. Заземляющий выключатель необходим в каждой электроустановке, поскольку он защищает техников и распределительное устройство в условиях аномального тока.

В этом посте мы подробнее объясним, что такое заземлитель, и обсудим все, что вам нужно знать о защитном устройстве.

Что такое заземлитель

Источник: Pinterest

Заземлитель также известен как заземлитель. Заземлитель и заземлитель взаимозаменяемы. Это защитное устройство, которое включено в компоненты распределительного устройства, такие как автоматические выключатели и изоляторы. Когда автоматические выключатели снимаются и выкатываются, заземлители автоматически заземляют часть шины, примыкающую к автоматическим выключателям. Для изоляторов заземлители контактируют с шиной, когда изолятор изолирует цепи, разряжая любые заряды, которые могли там накопиться.

Заземляющий выключатель в распределительном устройстве используется для заземления оставшегося изменения в линии электропередачи после того, как линия электропередачи была отключена от источника. Остаточный заряд всегда остается в цепи после того, как она была разорвана или разомкнута автоматическим выключателем и изолятором. Для разряда заряда обычно используется заземлитель.

Заземлители имеют замыкающий механизм мгновенного действия. Они защищают техников и персонал при аномальном токе. Они рассчитаны на то, чтобы выдерживать короткие замыкания; они также могут быть моторизованными. Примерами являются заземлитель высокого напряжения и быстродействующий заземлитель. Заземлитель на подстанции может создавать короткие замыкания, чтобы защитить другие электрические устройства от повреждений. Он используется с несколькими высоковольтными распределительными устройствами, а также служит защитным устройством при капитальном ремонте высоковольтного электрооборудования.

Заземлители, автоматические выключатели и разъединители подключены к подстанции кольцевого главного блока (RMU). Если необходимо разомкнуть или разомкнуть цепь для обслуживания или по любой другой причине, необходимо соблюдать правильную последовательность работы этих трех устройств (заземлителей, автоматических выключателей и изоляторов). Если не следовать правильным шагам, вы не только повредите свою схему и оборудование, но и подвергнете себя опасности. Чтобы идеально разместить эти компоненты, вы можете обратиться к Elecspare, одному из производителей распределительных устройств gis, для получения надежной изолирующей среды для ваших устройств.

Заземлители и разъединители часто объединяются в одно устройство. В этом случае помимо основного контакта разъединитель имеет еще и заземлитель для заземления одного конца разъединителя после размыкания. Главные контакты и заземлитель обычно механически сблокированы таким образом, что заземлитель не может замкнуться, когда замкнут разъединитель, а главные контакты не могут быть замкнуты, когда замкнут заземлитель.

Заземлитель можно разделить на два типа: открытый и закрытый. Токопроводящая система первого выставлена ​​на заземлитель аналогично разъединителю в атмосфере, а токопроводящая система второго заключена в зарядное ЗП. или изолирующей среды, такой как масло.

Заземлитель в распределительном устройстве замыкает ток короткого замыкания и обладает определенной способностью замыкания на короткое замыкание, а также динамической и термической устойчивостью. Он не имеет устройства гашения дуги, поскольку ему не нужно отключать ток нагрузки и ток короткого замыкания. Нижний конец лезвия обычно подключается к точке заземления через трансформатор тока. Трансформаторы тока могут подавать сигналы для релейной защиты.

Заземлители имеют несколько конструкций. У нас есть однополюсные, двухполюсные и трехполюсные заземлители. Однополюсный используется только тогда, когда вы имеете дело с системой заземления нейтральной точки. Двухполюсные и трехполюсные конструкции используются для незаземленной системы с нейтральной точкой и имеют общий рабочий механизм для работы.

Заземлитель в низковольтных системах

Основополагающей целью проектирования заземлителей в низковольтных системах, обеспечивающих подачу электроэнергии самому широкому классу конечных пользователей, является безопасность потребителей, использующих электротехнические изделия. и их защита от поражения электрическим током.

Система заземления в сочетании с другими компонентами защиты распределительного устройства, такими как выключатель нагрузки и устройства защитного отключения, гарантирует, что человек не прикоснется к металлическому предмету, потенциал которого по отношению к потенциалу человека превышает безопасный порог, который обычно устанавливается на уровне 50 вольт.

С точки зрения безопасности заземлитель также необходим для низковольтных электрических сетей с напряжением между фазой и нейтралью от 240 до 690 вольт, которые обычно используются в промышленности, горнодобывающем оборудовании и машинах, а не в общедоступных сетях. .

Связаться с нами

Заземлитель в высоковольтных системах

Источник: Unsplash

В центре внимания заземлителя на подстанции, которая значительно менее доступна для широкой публики, безопасность не ставится на первое место, как в низковольтной системе. Скорее, он больше фокусируется на надежности питания, надежности защиты и воздействии на оборудование в случае короткого замыкания. Поскольку канал тока в основном блокируется через землю, выбор системы заземления существенно влияет только на амплитуду наиболее распространенных коротких замыканий между фазой и землей.

Что такое заземляющий переключатель, используемый для

• Заземляющий переключатель используется для обеспечения линии заземления к подземной системе или системе, соединенной треугольником.
• Заземлитель позволяет подключать междуфазные нагрузки.
• Заземлитель на подстанции заземляется, чтобы обеспечить соединение с землей с низким импедансом, что обеспечивает нейтральность системы.
• Заземлитель в распределительном устройстве обеспечивает ограничение величины переходного перенапряжения при повторном замыкании на землю.
• При возникновении проблем с заземлением источник тока замыкания на землю обеспечивается заземлителем.
• Используется для заземления электрических устройств в соответствии с требованиями защиты.

Связаться с нами

Какова функция заземлителя

• Функция заземляющего переключателя в первичном распределительном устройстве заключается в защите техников и распределительного устройства от непреднамеренного срабатывания. Его можно надежно закрыть от токов короткого замыкания.
• Подключается к автоматическим выключателям, и при их расчистке и выкатывании шина, примыкающая к автоматическим выключателям, автоматически заземляется через заземлители. Этот процесс защищает техников, обслуживающий персонал и пользователей от любого непредвиденного случайного напряжения.
• Используется для измерения статического электричества и тока электромагнитной индукции. В двух или более воздушных линиях электропередачи с одной и той же опорой или соседним параллельным расположением, когда одна или несколько линий обесточены из-за электромагнитной индукции и электростатической индукции между ней и соседними линиями под напряжением, цепь отключения будет генерировать наведенное напряжение и индуцированный ток. Следовательно, заземляющие выключатели для этого типа линии.
• Используется для замыкания тока короткого замыкания. Заземлитель с номинальным током включения короткого замыкания должен замыкаться при любом приложенном напряжении, включая номинальное напряжение, и любом токе, включая номинальный ток включения короткого замыкания. Заземлитель имеет номинальный ток короткого замыкания, равный номинальному пиковому выдерживаемому току.
• Заземлитель на подстанции выполняет важные функции в большом или мощном силовом трансформаторе, поскольку он позволяет электрической сети иметь постоянную точку отсчета напряжения. В противном случае напряжение может варьироваться от одного места к другому. Это гарантирует безопасность как для трансформатора, так и для людей, использующих энергию.

Типы заземлителей

1. Внутренний заземлитель высокого напряжения различные типы распределительных шкафов высокого напряжения.

Его также можно использовать в качестве заземления для обслуживания высоковольтного электрооборудования. Основная конструкция, заземлитель, состоит из кронштейна, узла заземляющего ножа, статического контакта, датчика, вала, рычага, пружины сжатия, токопроводящей втулки и мягкого соединения.

Когда рабочий механизм используется для замыкания заземлителя, он действует как крутящий момент, заставляющий главный вал преодолевать крутящий момент сопротивления. Приведите кривошип во вращение в направлении закрытия и заставьте рабочий рычаг на заземляющем ноже пройти через мертвую точку пружины сжатия, и пружина сжатия высвободит энергию. Быстро замкните заземлитель в замкнутом положении. Заземляющий нож на узле заземляющего ножа находится в прочном и надежном контакте с фланцевой частью (кромкой ножа) статического контакта через тарельчатую пружину.

При приложении крутящего момента главный вал преодолевает основной крутящий момент, и сила пружины заставляет рычаг вращаться в направлении открытия и заставляет пружину давления заземляющего ножа пройти сквозь нее.

Связаться с нами

2. Внутренний высоковольтный заземлитель

Источник: Elecspare

Внутренний высоковольтный электрический заземлитель состоит из двигателя, приводного устройства, электропневматического регулятора, а также главного вала заземлителя.

3. Быстродействующий заземлитель FES

Источник: Elecspare

В зависимости от различных требований к месту установки заземлитель делится на два типа: заземлитель для обслуживания (ES) и заземлитель для быстрого замыкания при неисправности заземлитель (FES).

Быстродействующий заземлитель FES (FES) способен отключать ток короткого замыкания, а также отключать и включать наведенный ток, поэтому он является важным защитным устройством во время технического обслуживания. Он также приводится в действие электрическим пружинным механизмом. Заземлитель подходит для заземляющего переключателя на внешней стороне линии. Механизм работы обычно устанавливается на стороне линии разъединителя линейного выхода и электрически блокируется соответствующими разъединителями и автоматическими выключателями.

Когда заземлитель используется для заземления или отключения. При капитальном ремонте оборудования со всех сторон, где может генерироваться поступающая электроэнергия, должна быть образована очевидная точка заземления. В основном это заземлители сборных шин, заземлители отходящих и вводных линий (устанавливаемые на стороне сборных шин и отходящей стороне главного трансформаторного выключателя, а также на стороне сборной шины автоматического выключателя).

Связаться с нами

Что такое заземлитель Символ

Источник: Google

Заземлитель в основном состоит из кронштейна, узла заземляющего ножа, статического контакта, датчика, вала, рычага, пружины сжатия, токопроводящей втулки и мягкое соединение.

Когда заземлитель замыкается вручную, действующий крутящий момент заставляет главный вал преодолевать крутящий момент, заставляет рычаг вращаться в направлении замыкания и заставляет заземляющий нож проходить через цилиндрическую пружину и фланец к статический контакт. Детали (лезвие ножа) плотно соприкасаются друг с другом.

При ручном открытии действующая сила заставляет главный вал преодолевать крутящий момент и усилие пружины, заставляет рычаг вращаться в направлении разделения и заставляет пружину давления заземляющего ножа проходить через мертвую точку, а яйцо -нажатие накопителя энергии заканчивается для следующего закрытия.

Что такое высокоскоростной заземлитель (HSGS)

Источник: Pinterest

Высокоскоростной заземлитель также известен как высокоскоростной заземлитель. Также иногда его называют быстродействующим заземлителем. Это быстродействующий разъединитель с возможностью замыкания тока короткого замыкания, специально используемый для искусственного заземления энергосистемы. Как правило, он оснащен гидравлическим или электрическим быстродействующим механизмом.

В энергосистеме с несколькими параллельными ветвями главного трансформатора в целях экономии капиталовложений высоковольтный выключатель ветви главного трансформатора обычно заменяют быстродействующим заземлителем.

Когда корпус главного трансформатора выходит из строя, защита главного трансформатора запускает быстродействующий заземлитель на стороне высокого напряжения для замыкания. Это приводит к тому, что энергосистема заземляется вручную, и запускает устройство релейной защиты энергосистемы, вызывая размыкание автоматического выключателя на противоположной стороне линии электропередачи и отключая неисправность главного трансформатора.

Быстродействующий заземлитель обычно также устанавливается в элегазовых электроприборах в металлическом корпусе и устанавливается на внешней части каждой отводной линии для замыкания наведенного тока, создаваемого параллельной цепью.

Быстродействующий заземлитель имеет возможность замыкать ток короткого замыкания, обычно 80 кА в энергосистемах 110 кВ и 125 кА в системах 220 кВ. Быстродействующий заземлитель в электроприборах с газовой изоляцией в металлическом корпусе герметизирован в цилиндре с элегазовой изоляцией, и требования по замыканию токов короткого замыкания относительно легко выполнить.

Быстродействующий заземлитель разомкнутого типа часто заменяют вакуумным выключателем, когда ток короткого замыкания, необходимый для замыкания, велик.

Связаться с нами

Конструкция быстродействующего заземлителя

Источник: Google

Быстродействующий заземлитель (HSGS) устанавливается на выходном конце распределительного устройства с элегазовой изоляцией (КРУЭ) и приводится в действие пружинным механизмом. Он выполняет второстепенную роль в защите энергосистемы в случае аварии. HSGS может быть случайно включен и закрыт во время работы или обслуживания, что приведет к искусственным замыканиям на землю. Чтобы предотвратить распространение аварии, убедитесь, что HSGS имеет указанную включающую способность при коротком замыкании.

Когда замыкание на землю замыкается, ток короткого замыкания течет от 2 к 1, трехфазные подвижные контакты остаются изолированными между фазами через изоляционную пластину 3, а ток замыкания передается на землю через 4. уверен, что ГСЗ, побывавший в заземляющем замкнутом состоянии, также имеет способность выдерживать кратковременный ток.

Если HSGS не закрывается, выполните следующие два процесса, чтобы исправить ошибку закрытия:

• Во-первых, усилие вставки на подвижном контакте HSGS рабочего механизма должно быть больше, чем сила реакции контактной пружины статического контакта и электрическое отталкивание контакта, когда он просто находится в контакте. Это подтверждает, что подвижный контакт может быть вставлен в статический контакт.
• Во-вторых, после вставки кинетическая энергия системы подвижных контактов HSGS должна быть достаточной для преодоления работы сопротивления, выполняемой силой контактного трения контактной пружины и силы электрического трения во время перебега, чтобы гарантировать, что подвижное контакты замыкаются на месте.

Разница между заземлителем и высокоскоростным заземлителем

Заземлитель расположен рядом с разъединителем с обеих сторон автоматического выключателя и играет роль заземления только с обеих сторон автоматического выключателя во время технического обслуживания. Быстродействующий заземлитель, с другой стороны, расположен со стороны линии отходящего разъединителя отходящей цепи, который выполняет две функции:

• Открытие и закрытие параллельных воздушных линий создают индуктивный ток из-за емкостного тока и электромагнитной индукции, создаваемой электростатической индукцией.
• Быстродействующий заземлитель быстро заземляет главную цепь и использует автоматический выключатель для отключения тока короткого замыкания, когда изолятор внутри корпуса имеет явление утечки или дугу внутри корпуса.

Быстродействующий заземлитель должен выполняться снаружи линейного выключателя. Когда в линии происходит однофазное замыкание, выключатели с обеих сторон неисправной линии отключаются. Однако из-за электромагнитной связи между нормальной фазой и фазой, принимающей неисправность, нормальная фаза обеспечивает потенциал для неисправной фазы. Ток питания не использует точку повреждения для отключения, время гашения дуги будет увеличено или даже дуга не будет гаснуть.

Чтобы уменьшить ток питания в подводном положении, когда выключатели с обеих сторон отключены, действие автоматического устройства немедленно замыкает быстродействующие заземляющие выключатели с обеих сторон. Установленное время гашения дуги, затем отключение быстродействующего заземляющего выключателя, а затем однофазное повторное включение может повысить вероятность успешного замыкания.

Связаться с нами

Связь между автоматическим выключателем и быстродействующим заземлителем

Взаимосвязь между автоматическим выключателем и быстродействующим заземлителем (HSGS) можно рассматривать с двух точек зрения. Во-первых, его можно рассматривать с точки зрения отключения выключателя, а во-вторых, его можно рассматривать с точки зрения повторного включения.

Источник: Google

1. С точки зрения отключения выключателя, это на самом деле просто. Когда в линии происходит однофазное замыкание, выключатели с обеих сторон неисправной линии отключаются. Однако из-за электромагнитной связи между нормальной фазой и неисправной фазой возникает подводящий ток питания, который не способствует гашению дуги.

Чтобы уменьшить ток питания в погруженном состоянии, когда выключатели с обеих сторон отключены, действие автоматического устройства немедленно закрывает HSGS с обеих сторон для достижения эффекта быстрого гашения дуги.

2. Чаще всего HSGS используется для подключения к выключателю для реализации повторного включения. Для этого необходимо выполнить следующие шаги:

• Произошло однофазное короткое замыкание на землю, в результате чего возникла дуга.
• Выключатели на обоих концах аварийного отключения фазы (первичная дуга) гаснут, и возникает скрытая дуга (вторичная дуга).
• HSGS, установленный на неисправной фазе, заземляется, а подводная дуга гасится.
• HSGS отключен.
• Выключатель повторного включения повторно включен.

Заключение

Заземлители, также называемые заземлителями, являются защитными устройствами, которые гарантируют, что техники и распределительное устройство защищены от непреднамеренных действий. Они используются вместе с компонентами распределительного устройства, такими как изоляторы и автоматические выключатели, чтобы гарантировать отсутствие аварий в результате аномального тока в электрической системе.

В этом посте мы обсудили все, что вам нужно знать о заземлителе в распределительном устройстве, начиная с того, что он означает, для чего он используется, его функций, типов, символов и многого другого.

По дополнительным вопросам обращайтесь к Elecspare, профессиональному производителю распределительных устройств, который производит надежные защитные электрические компоненты, в том числе заземлители, обеспечивающие безопасность техников, пользователей и распределительных устройств от несчастных случаев.

Пожалуйста, подпишитесь на нас и поставьте лайк:

Содержание

Провод заземления на выключатель света

Привет, меняю свет в спальне на новую коробку и диммер (оба пластиковые). В новой коробке, которую я заказал, нет места для подключения провода заземления, как в старой, которую я снимаю. Могу ли я оставить заземление отключенным и просто обернуть открытую часть? На выключателе места для земли тоже нет. Просто C, L1 и L2. Спасибо

4

4 ответа от электриков MyBuilder

Лучший ответ

Робин Хоуд

Ringwood • На сайте с 13 фев. 2018 • 17 рабочие места, 100% положительный обратная связь

Как говорит Дикон. Вы не хотите отрезать его, так как кто-то может захотеть заменить переключатель на тот, у которого есть металлическая лицевая панель, и тогда ему понадобится земля.

2018-05-22T11:20:01+01:00

Ответ от 22 мая 2018 г.

ДЬЯКОН ЭЛЕКТРИЧЕСКИЕ УСЛУГИ

Гримсби • На сайте с 13 января 2015 г. • 72 рабочие места, 100% положительный обратная связь

Просто оставьте его в задней коробке и подключите к нему разъем.

2018-05-21T11:20:01+01:00

Ответ дан 21 мая 2018 г.

1000 ВОЛЬТ ООО

Лондон • Участник с 24 мая 2018 г. • 6 рабочие места, 83% положительных результатов обратная связь

Заземляющие проводники защитят вас от поражения электрическим током при возникновении неисправности, они сработают.
