Главная \ Статьи \ Как подключить выключатель света
Как грамотно установить и подключить одноклавишный и двухклавишный выключатель света
Для опытных электромонтажников нет проще работы, чем банальная установка электро выключателя. На самом деле ничего сверхсложного в данной операции нет. Правда, кроме обязательного соблюдения правил, обозначенных в кодексе для электриков ПУЭ, необходимо еще знание некоторых тонкостей. Они подскажут новичкам, как подключить выключатель света, будь то ретро одноклавишный или двухклаишный , либо какой другой.
Важно! Во время работы с электропроводкой поставку тока на обустраиваемый объект нужно полностью перекрыть, т.е. снять напряжение посредством отключения.
Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:
Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой.
Установка обоих типов устройств выполняется по аналогии, действуют общие принципы и единый алгоритм работ: Сначала крепится подрозетник, представляющий собой чашу или площадку; Затем производится непосредственно подключение выключателя света посредством создания верных соединений между токоведущими проводами и командным органом; Потом механизм фиксируется на пластине или в стакане-подрозетнике с помощью шурупов или распорок; В завершении результаты усилий закрываются крышкой и надеваются клавиши. Основная загвоздка заключается в правильном подсоединении проводов к рабоче-командному органу выключателя. А чтобы справится с этой проблемой, нужно разобраться со схемой подключения.
Схема подключения выключающего устройства Несоблюдение правил установки выключателя света чревато перегревом с последующим искрением и замыканием. Еще одно весьма неприятное последствие – сохранение напряжение в проводке. Из-за него даже после выключения светильника нельзя будет заменить перегоревший элемент, не ощутив прелестей удара бытовым электротоком.
Обезопасим лично себя и собственность, вспомним о загадочных «фазах» и «нолях». Выясним и навеки запомним, что нужно к чему подключать: Ноль или, как принято в мире электриков, нулевая жила выводится на осветительный прибор. Фаза идет к выключателю. В пределах фазной жилы должна замыкаться цепь, для того чтобы лампочка загоралась и гасла. Именно при прямо противоположном выведении выключателя на ноль свет загорится и погаснет по приказу владельца, но смену лампы можно будет совершить только после путешествия к распределительному щитку с полным отключением бани от питания. От лампы к выключателю тоже идет участок фазы. Отключаться и включаться цепь от щелчков клавиши будет в точке разрыва фазного канала. Т.е. в месте, где начинается отрезок фазы, ведущий к лампочке, и заканчивается фазный провод, выходящий из выключателя. Значит, к лампе подвести нужно и фазный и нулевой провод, а к выключателю только один – фазу. Заметьте, все эти хитрые переплетения находятся в распределительной коробке.
Все соединения токопроводящих участков выполняются в распределительной коробке. В пластиковых каналах или в стене соединять провода нежелательно из-за осложнений с выявлением и ремонтом поврежденных участков. Если нет рядом с местом установки распределительной коробки, протянуть фазу и ноль можно от вводного щитка. Описанные принципы установки одноклавишного выключателя распространяются и на устройства для включения двух и более точек освещения. Соответственно клавиш у них две или более. Разница в том, что к каждой из клавиш подводится отрезок фазы от лампы, работу которой она обязана контролировать. Фаза из распределительной коробки к выключателю с любым количеством клавиш ведется исключительно одна.
Для того чтобы у неопытных электриков не возникали затруднения с определением фазы с нолем, внешняя изоляция токоведущих жил имеет «боевую» окраску: фазная жила будет покрыта белой или коричневой оболочкой; синий цвет диэлектрической защиты провозгласит: это ноль; желтый или зеленый колер различных оттенков – заземление.
Согласно цветным подсказкам и следует определять, как установить и к чему подсоединить выключатель света. Дополнительной услугой от производителя является нанесение обозначений на сам механизм для конкретной ориентировки по вопросам входа и выхода. Обозначаются точки подсоединений литерой L с циферкой. Например, на двухклавишном устройстве L3 обозначает вход фазы. Рядом с ним больше ничего не обнаружится. На противоположной стороне устройства в рядок расположены точки подключения L1 и L2, каждую из которых нужно вывести на отдельный осветительный прибор.
Для простоты и надежности формирования соединений, точки подключения выключателя оснащаются втычными и винтовыми приспособлениями: Втычные контакты накрепко зажимают зачищенный на 1 см провод пружиной. Для того чтобы разобрать соединение, с противоположной стороны втычного приспособления есть кнопка, действующая по принципу «нажал – отпустило»; Винтовой контакт нужно затягивать отверткой, предварительно расположив под клеммой около 2х см зачищенного провода.
Электрики с ними согласны.
Как установить накладной выключатель?Русские баньки, загородные дома преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле (ретро выключатели керамические, фарфоровые розетки, керамические изоляторы) , покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.
Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности: Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
Отсоединяем рабочий механизм. Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене. Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится. Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех. Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось. Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода. Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером. Все в порядке? Прикручиваем механизм. Ставим крышку на ее законное место, защелкиваем клавишу.
На этом процесс установки завершен.
Как подключить выключатель света — мнения и советы экспертов
Общество
30 ноября 2021 года, 12:45
Выключатели используются для управления бытовыми источниками освещения. Обычно они монтируются электриками, но иногда у хозяев дома или квартиры возникает необходимость установить их самостоятельно. Подключение не требует особого навыка. Главное — заранее ознакомиться со схемой установки выключателей и изучить инструкцию по проведению монтажных работ.
Что нужно для подключения
Первым делом следует определиться с местом монтажа. Чаще всего устройство размещают возле двери, чтобы свет можно было включать сразу при входе в комнату. Выключатель устанавливается на высоте от 1 до 1,5 метров от пола. Важно, чтобы он не находился во влажном помещении, поэтому если необходимо осветить туалет или ванную, его размещают в коридоре.
Как правило, в жилых домах используют одно- или двухклавишные выключатели.
Схема их подключения различается, но и в том, и в другом случае следует подготовить:
- подрозетники;
- одно- или двухжильный проводник на 1,5 мм;
- индикаторную отвертку;
- плоскогубцы;
- соединительные зажимы;
- тестер;
- нож.
Перед началом работ следует отключить электропитание в доме. Приступая к монтажу, нужно воспользоваться индикаторной отверткой и убедиться, что провода не находятся под напряжением. При замене старого выключателя заблаговременно очистите установочную коробку от загрязнений. Если устройство ставится на новом месте, необходимо предварительно подготовить штробу, в которой будет монтироваться подрозетник.
Установка одноклавишного выключателя
Для начала рассмотрим, как устанавливаются одноклавишные выключатели света. Они используются для обесточивания одной группы ламп и представляют собой рабочий узел с контактами, пластиковой клавишей, металлическими креплениями.
Процесс их установки выглядит следующим образом:
- Снимают клавишу и декоративную накладку. Для демонтажа клавиши следует просто поддеть ее отверткой с острым жалом.
- Зачищают концы провода ножом на длину около 2 см.
- Вставляют зачищенные жилы в клеммы и закручивают винтами.
- Если устанавливается устройство скрытого типа, предварительно ставят подрозетник и фиксируют его гипсовой смесью.
- После подсоединения проводов выключатель помещают в подрозетник. Для фиксации используют саморезы или две распорки, которые закручиваются винтами.
- Монтируют сверху декоративную панель и клавишу.
Чтобы определить, к какой из клемм подключать ноль и фазу, следует обратить внимание на маркировку проводов. Как правило, белый проводник является фазой, а бело-синий (ноль) и желто-зеленый (заземление) идут на источник освещения.
Монтаж двухклавишного выключателя
Двухклавишные модели используются для управления двумя группами освещения.
Обычно их применяют для обесточивания люстры, оснащенной двумя и более лампочками. Подключение таких выключателей схоже с монтажом одноклавишных, с той разницей, что устройство оснащается двумя выхода и одним входом. Один провод является фазой, а остальные отходят на лампы. При подключении важно учитывать, что фаза всегда подсоединяется к первому контакту, тогда как другие проводники можно устанавливать в произвольном порядке.
После монтажа необходимо проверить работоспособность устройства. Для этого берут тестер и прикладывают его наконечник к проводам в распределительной коробке. Напряжение должно обнаруживаться лишь в том месте, где выключатель соединяется с питающим проводом. Чтобы точно удостовериться в правильном проведении работ, останется только включить свет. Если лампочки загораются, значит, монтаж выполнен верно.
Поиск и устранение неисправностей неисправного выключателя освещения
9 марта 2022 г. Электрика
В вашем доме есть выключатель, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и проводной разъем, вы можете устранить неполадки в переключателе света, чтобы определить проблему и, при необходимости, заменить переключатель.
Выключатели света недороги, и их замена занимает совсем немного времени.
Будьте осторожны при работе с выключателями света, они могут быть очень опасны. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или светильниками, если вы не разбираетесь в электрических цепях и основах домашней проводки.
Выключатель света имеет мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучше всего заменить его. Но прежде чем заменить его, вам нужно определить, неисправен ли выключатель света или проблема в проводке.
Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что выключатель к выключателю включен в вашей коробке выключателя, и определите, есть ли какие-либо другие отключенные розетки, и включите их. Это самое простое решение, которое вы захотите попробовать в первую очередь, и оно может решить проблему.
Если все в порядке, возможно, у вас плохой переключатель или неисправная проводка в месте соединения.
Если свет мерцал, вам, вероятно, придется пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключенной розетке в той же цепи. Первое, что вам нужно сделать, это отключить питание выключателя света, прежде чем обращаться с ним.
Убедившись, что выключатель выключен, снимите накладку и отвинтите выключатель. С помощью изолированных плоскогубцев вытащите выключатель из электрической коробки, убедившись, что ваши руки, инструменты и другие предметы находятся вдали от клемм.
Используйте тестер напряжения, чтобы проверить, подается ли питание на клеммы. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в работающую розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от тестера напряжения к зеленому винту заземления, а другой провод к латунной клемме.
Если индикатор не горит или счетчик показывает ноль, переместите провод к другой латунной клемме. Если вы по-прежнему не получаете показания, безопасно обращаться с переключателем.
Потяните за черные провода, идущие от выключателя, чтобы определить, надежно ли они подключены. Если один из них ослаблен, затяните его клеммный винт, пока он не будет надежно закреплен. Затем ввинтите переключатель обратно в электрическую коробку и включите выключатель, чтобы проверить его. Если свет работает, завинтите крышку на место, и все готово.
ПРИМЕЧАНИЕ. Если провода действительно отсоединены, осмотрите переключатель, чтобы определить, нет ли на нем следов расплавленного пластика. В этом случае вам также необходимо заменить переключатель, поскольку он был поврежден электрической дугой.
Если ни один из черных проводов не отсоединен, выполните действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите разъем провода.
Включите выключатель, и если теперь загорится свет, у вас, вероятно, неисправен выключатель, и его необходимо заменить.
Если свет по-прежнему мерцает или не загорается, когда вы включаете переключатель, проблема может заключаться в ненадежном соединении где-то еще в цепи, и вам придется либо дополнительно выяснить, где светильник подключается к цепи, либо позвонить по телефону. специалист для диагностики проблемы.
Ресурсы, найденные на этом сайте, предоставляются в качестве общей информации, и Reddi Industries не берет на себя никаких обязательств, связанных с содержанием, представленным здесь . Мы стараемся предоставлять актуальную/точную информацию, но эта статья может содержать информацию, которая не соответствует вашей ситуации . Если вы пытаетесь отремонтировать или модифицировать оборудование у себя дома или в офисе, делайте это только в том случае, если вы обладаете соответствующей квалификацией.
Как подключить один выключатель света
Эта статья поможет вам понять различные способы подключения одного выключателя света.
Читайте дальше, чтобы узнать, какой метод применим к вашему приложению. Надеюсь, мы сможем прояснить это для вас.
В соответствии с действующими электротехническими нормами 2018 года. При планировании подключения одного выключателя света необходимо, чтобы питание проходило через коробку устройства. Нужен нулевой или белый провод внутри распределительной коробки . Это характерно для всех выключателей освещения, так как для работы многих новых устройств требуется нейтральное соединение.
Существует несколько различных способов подключения выключателя света.
10 методов подключения одинарного выключателя света
- Подключение однополюсного выключателя
- Подключение двухполюсного выключателя
- 3-позиционный выключатель
- Подключение 4-контактного выключателя
- Подключение нескольких выключателей
- 2 имеет значение, какой провод идет к выключателю света
- Как подключить один выключатель света с тремя проводами
- Что делать, если силовой провод идет к свету первым
- Какая сила тока должна быть у выключателя
- Зачем на выключателе света есть заземляющий провод
1.
Подключение однополюсного выключателя светаПодключить однополюсный выключатель относительно просто. Внутри настенной коробки вы увидите два черных провода, идущих к выключателю.
Эти два черных провода разрывают цепь, идущую к свету. Вы также видите два белых провода, на которые накручиваются гайки.
Если вы будете следовать приведенной ниже диаграмме, вы можете ясно увидеть, что питание подается от источника питания. В этом случае это будет от панели питания.
Это питание 120 В. В этом случае подача питания будет заканчиваться внутри распределительной коробки. В этом случае сторона нагрузки переключателя будет заканчиваться световым коробом или, в данном случае, прожекторами.
Это самая простая форма подключения однополюсного выключателя.
Как уже упоминалось выше, белый или нейтральный провод проходит прямо к светильникам. Этот тип проводки обычно выполняется проводом NMD 90 14/2.
2. Как подключить одинарный выключатель света к двухполюсному применению
При подключении двухполюсного выключателя процесс немного отличается.
Двухполюсный выключатель фактически разрывает обе стороны цепи.
Этот метод обычно используется для отключения нагрузок 240 В. Поскольку нагрузки 240 В не имеют нейтрального провода, считается безопасным размыкание обеих сторон цепи.
Примером того, для чего это может быть использовано, является выключение и включение бака с горячей водой. Его также можно использовать для включения или выключения защитного выключателя для любых нагрузок на 240 вольт, таких как водяной насос.
На задней стороне коммутатора будет указана фактическая сторона линии и сторона нагрузки.
3.Подключение трехпозиционных переключателей

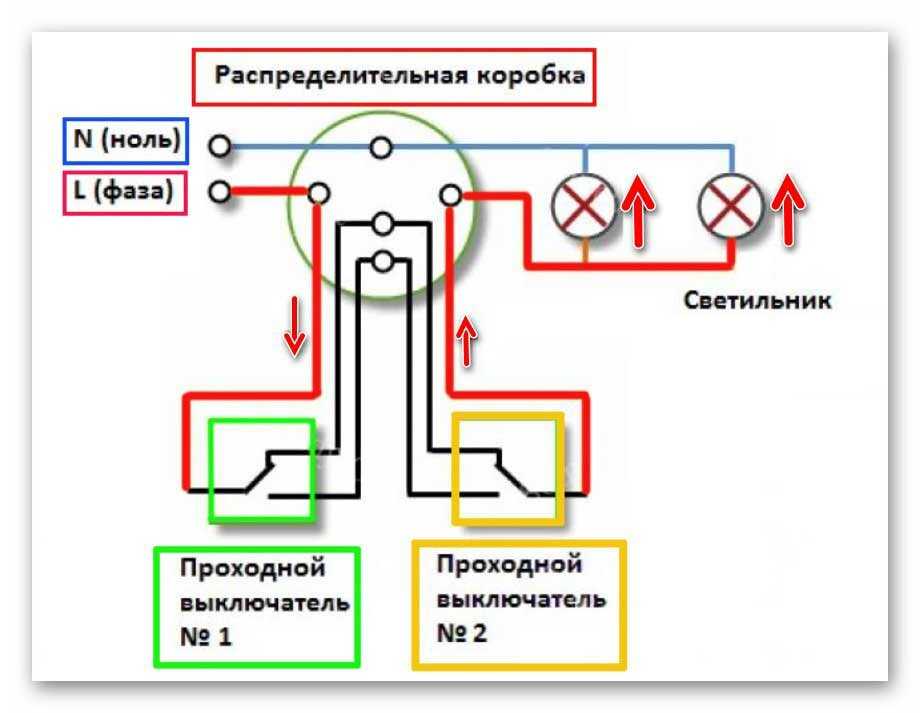

На приведенной ниже схеме показано обычное использование и стандартное подключение трехпозиционного переключателя. Трехпозиционные выключатели используются для таких областей, как коридоры или верхняя и нижняя части лестниц.
Помогают включать свет или несколько светильников из двух мест. Вы можете часто слышать, что их называют двухсторонними, однако правильной терминологией является трехпозиционный переключатель.
В этом случае питание поступает от панели через первую распределительную коробку во вторую распределительную коробку и далее на светильник.
Обратите внимание, что провод, идущий от панели, представляет собой кусок 14/2 нмд. Провод между двумя тремя путями на самом деле представляет собой кусок 14/3. Этот дополнительный провод между двумя тремя путями предназначен для работы путешественников.
Общие контакты или клеммы на трех путях получают питание от панели.
Последний общий провод на втором тройнике идет вверх, чтобы включать и выключать свет. Путешественники идут между двумя тремя путями.
Это создает триггерное действие между тремя способами, которые фактически передают питание из одного места в другое, чтобы затем выключить или включить светильник.
Подробнее о трехпозиционных переключателях можно узнать здесь.
4.Как подключить 4-позиционный переключатель
Подключение 4-позиционного переключателя более сложно.
Четырехпозиционный переключатель устанавливается между двумя трехпозиционными переключателями. Это значит, что вы можете переключать свет из 3 разных мест.
Эти установки распространены в больших домах с большими комнатами и несколькими входами.
Чтобы упростить 4-й путь, он просто меняет направление силы на путешественников между двумя 3-мя путями.
Он будет установлен в качестве центральной точки провода 14/3, идущего от 3 к 3 путям.
Красный и черный контакты 3-го провода будут разорваны 4-позиционным переключателем.
5.Подключение нескольких выключателей
Поскольку мы говорили о 4-х способах, легко понять, что вы можете иметь столько, сколько хотите в цепи освещения.
4-й путь проходит между двумя 3-мя путями. Вы можете иметь столько 4 способов, сколько хотите между ними. Это позволяет переключать свет из нескольких положений.
Сегодня на рынке также есть интеллектуальные выключатели, которые просто подключаются к любой силовой цепи для управления освещением.
Это упрощает процесс подключения, но немного дороже.
Подробнее об этом типе коммутационной системы можно узнать здесь .
6. Имеет ли значение, какой провод идет к выключателю света?
Наиболее распространенные однополюсные выключатели света не заботятся о том, какой черный горячий провод идет к ним. Они все равно разорвут цепь и сделают свою работу.
При этом димеры, таймеры и все электронное имеет значение.
Важно правильно настроить линию и загрузить электронное устройство. это просто не сработает, если вы этого не сделаете.
К сожалению, единственный способ точно определить линейную нагрузку коммутатора — проверить питание с помощью вольтметра.
7. Как подключить один выключатель света с 3 проводами
Когда вы сталкиваетесь с выключателем с 3 проводами, это обычно происходит потому, что через выключатель подается питание, чтобы обеспечить постоянную мощность в розетке.
Мы делаем это, когда у нас есть свет и мы хотим вставить вилку под распределительную коробку.
Отрезок провода 14/2 от панели сначала проходит к световому коробу или восьмиугольнику.
Затем опускаем кусок 14/3 вниз в распределительную коробку. Еще один кусок 14/2 падает с распределительной коробки на вилку.
Белый провод проходит прямо через распределительную коробку к вилке. Черный провод также проходит, но имеет хвост для питания нижней части переключателя.
Красный провод или третий провод идет обратно к свету, чтобы включать и выключать его.
8. Что делать, если сила сначала бежит к свету?
На приведенной ниже диаграмме показано, как сначала подается питание на осветительную арматуру. Затем он падает на переключатель, чтобы замыкать или размыкать цепь.
В соответствии с новым кодом теперь требуется подключить нейтральный провод к выключателю света.
Вы заметите, что пример представляет собой набор трехпозиционных переключателей. Общий провод, возвращающийся от выключателей, возвращается к световому коробу, чтобы включить и выключить его.
9. Какой силы тока должен быть переключатель?
Обычно выключатель света рассчитан на 15 ампер. Некоторые переключатели рассчитаны на 20 или 30 ампер, но большинство переключателей в жилых помещениях рассчитаны всего на 15 ампер.
Когда вы работаете с более крупными коммутационными приложениями, они обычно состоят из реле, выполняющих переключение.
Это обычно делается в крупных коммерческих помещениях, таких как магазины, арены и т. д.
Один переключатель может управлять несколькими реле для включения и выключения нескольких блоков освещения. Само реле может управлять несколькими цепями одновременно.
10.Почему на коммутаторе есть заземляющий провод?
Заземляющий провод находится на переключателе, чтобы обеспечить надежное заземление переключателя. Многие электрические коробки могут содержать пластик, не обеспечивающий хорошего заземления.
Иногда бывает даже хуже, когда материал стены заменен на гипсокартон или штукатурку.
Электрическая коробка слишком далеко вставлена в стену, чтобы обеспечить надлежащий контакт с устройством. Наличие заземления прямо на коммутаторе обеспечивает заземление.
В таком случае мы используем то, что называется гипсовым кольцом или удлинителем коробки.
Устройство привинчивается к передней части электрической коробки, что увеличивает его длину.
Это позволяет вилке или выключателю напрямую контактировать с металлом, обеспечивая хорошее заземление.
Осторожно, хотя некоторые переключатели могут обмануть вас, как троих. Мы видели заземляющие провода, зацепившиеся за общий провод трехпроводной сети, что привело к короткому замыканию.
Найдите зеленый клеммный винт. Это указывает на землю.
В соответствии с действующими требованиями электротехнических норм 2018 года мы должны удлинить заземляющий провод или оголенный медный провод от конца коробки на длину, достаточную для подключения к выключателю.
Имеет ли значение, какой провод куда идет на выключателе?
Провод, подключенный к горячей стороне выключателя света, всегда используется для замыкания и разрыва цепи.
Есть два разных способа подключения выключателя света: в одном случае белый провод будет справа, а черный — слева. Другой будет иметь белый провод слева и черный провод справа.
Нет «правильного» способа сделать это, есть только два разных способа. На самом деле все зависит от личных предпочтений.
Прежде чем принимать какие-либо окончательные решения, лучше проконсультироваться с местным электриком, чтобы он помог вам решить, что лучше всего подходит для вашего дома!
Что означают L1 и L2 на выключателе света?
В электрической распределительной коробке вы найдете два набора проводов, которые называются «L1» и «L2». Причина, по которой существуют два набора, заключается в том, что не все осветительные приборы требуют нейтрального соединения для работы.
При подключении одного выключателя освещения вам потребуется нейтральный провод. Это необходимо для новых типов электронных устройств, которым для работы требуется нейтральное соединение.
Чтобы понять, что такое L1 и L2, давайте посмотрим на принципиальную схему:
Провод L1 передает ток от панели выключателя к нагрузке – в данном случае к светильнику или электрической розетке. Провод L2 возвращает питание от нагрузки обратно на панель выключателя. На схеме отмечено, что обратного пути тока от светильника обратно к панели выключателя нет. Это означает, что если у вас есть несколько источников света в одной цепи, только один из них сможет работать одновременно.
Как решить эту проблему? Путем добавления дополнительного набора проводов, называемого «нейтральным», так что оба источника света могут быть заняты обратным путем.
Что произойдет, если я неправильно подключил выключатель света?
Если вы не знаете, как правильно подключить выключатель света, лучше вызвать электрика.
Здравый смысл может показаться, что неправильное подключение выключателя света может повредить его или даже вызвать пожар. Но если вы новичок в мире проводки, может быть трудно знать наверняка.
Допустим, у вас есть электричество под раковиной и вам нужно каким-то образом отключить воду. Вы можете подумать, что было бы лучше подключить рычаг включения / выключения крана к питанию от выключателя света. Таким образом, когда вы выключите свет, вода также выключится.
Но это неправильно! При неправильном подключении выключателя света вы рискуете перегрузить электрическую систему и потенциально вызвать пожар. Так что не делай этого! Всегда лучше вызвать электрика, если вы не знаете, как правильно что-то подключить.
Есть ли у моего переключателя света нулевой провод?
У всех нас уже был этот вопрос, и на него легко ответить: вы видели белый провод в распределительной коробке? Если это так, то ваш выключатель света имеет нейтральный провод.
Но если вы не уверены, есть несколько полезных советов, которые помогут вам это выяснить.
-Если вы не видите этот белый провод в распределительной коробке, значит его там нет. Вам нужно будет добавить его самостоятельно.
— Если провода внутри распределительной коробки оголены, они, вероятно, окрашены в черный и красный цвета; это называется горячим проводом. Эти провода будут составлять активные и коммутируемые соединения и не будут включать нейтральный провод.
-Если внутри коробки вы видите более трех проводов или два белых и один черный, то у нее есть нулевой провод.
Какой провод на выключателе освещения горячий?
Что делает черный провод на моем выключателе света?
При подключении нового одинарного выключателя освещения (где вам нужен только один выключатель) дополнительные провода не нужны. Просто не забудьте пометить, какая сторона коробки горячая, а какая нейтральная, если применимо.
Традиционный «горячий» проводник подключается к винтовой клемме с пометкой «питание» или «линия». «Нейтральный» (или белый) проводник будет подключен к винтовой клемме с пометкой «нейтраль».
Куда включается нейтраль на выключателе света?
Обычный вопрос, который мы получаем о подключении выключателя света, звучит так: «Куда подключается нейтраль?» Ответ на этот вопрос зависит от того, где расположены коробка выключателя и главная панель.
Если коробка выключателя и главная панель расположены в той же комнате, что и выключатель света, соедините белый провод от выключателя света с нейтральной шиной, подключенной к коробке выключателя или главной панели. Это следует делать независимо от того, подключено ли еще что-либо к этой розетке.
Если коробка выключателя и главный щит расположены в разных комнатах, подключите оба этих провода к нулевой шине, подключенной к любой из них. Если вы подключаете один провод к каждому месту — либо потому, что у вас нечетное количество проводов, либо потому, что вы не хотите использовать две розетки — вместо этого подключите их к шинам заземления.
Убедитесь, что любое соединение, которое вы делаете, имеет достаточную слабину для будущих соединений и реконструкций!
