Испытания масляных выключателей
Испытания масляных выключателей
Испытаниям должен предшествовать комплекс подготовительных мероприятий:
изучена электрическая часть испытуемой электроустановки;
• заводская документация, касающаяся конструктивных особенностей оборудования, объема и норм испытаний;
• получены данные о качестве масла, залитого в оборудование, подлежащее испытанию.
Проведению испытаний должен предшествовать тщательный наружный осмотр испытуемого объекта. Если в результате осмотра будут обнаружены дефекты, которые могут вызвать повреждение оборудования или испытательной аппаратуры, испытания разрешается проводить лишь после устранения этих дефектов.
Заключение о пригодности оборудования к эксплуатации производится на основании сравнения данных, полученных при испытании, с браковочными нормами и анализа результатов всех проведенных эксплуатационных испытаний и осмотров.
Оборудование, забракованное при внешнем осмотре, независимо от результатов испытания, должно быть заменено или отремонтировано.
НОРМЫ ПРИЕМО-СДАТОЧНЫХ ИСПЫТАНИЙ МАСЛЯНЫХ ВЫКЛЮЧАТЕЛЕЙ
Объем приемо-сдаточных испытаний.
Основные технические требования и методы испытаний выключателей переменного тока определены в ГОСТ 687-78Е.
В соответствии с требованиями ПУЭ объем приемо-сдаточных испытаний масляных выключателей включает следующие работы
1. Измерение сопротивления изоляции:
а) подвижных и направляющих частей, выполненных из органических материалов;
б) вторичных цепей, электромагнитов включения и отключения.
2. Испытание вводов.
3. Оценка состояния внутрибаковой изоляции и изоляции дугогасительных устройств.
4 . Испытание изоляции повышенным напряжением промышленной частоты:
а) изоляции выключателей относительно корпуса или опорной изоляции;
б) изоляции вторичных цепей и обмоток электромагнитов включения и отключения.
5. Измерение сопротивления постоянному току:
а) контактов масляных выключателей;
б) шунтирующих резисторов дугогасительных устройств;
в) обмоток электромагнитов включения и отключения.
6. Измерение скоростных и временных характеристик выключателей.
7. Измерение хода подвижных частей (траверс) выключателя, вжима контактов при включении, одновременности замыкания и размыкания контактов.
8. Проверка регулировочных и установочных характеристик механизмов, приводов и выключателей.
9. Проверка действия механизма свободного расцепления.
10. Проверка напряжения (давления) срабатывания приводов выключателя.
11. Испытание выключателя многократными включениями и отключениями.
12. Испытание трансформаторного масла выключателей.
13. Испытание встроенных трансформаторов тока.
Оценка состояния внутрибаковой изоляции и изоляции дугогасительных устройств.
Производится для выключателей 35 кВ с установленными вводами путем измерения тангенса угла диэлектрических потерь изоляции.
Тангенс угла диэлектрических потерь измеряют для вводов всех типов, кроме фарфоровых. Поскольку это измерение производят на вводах, установленных на выключателях, на его результат оказывает влияние как состояние самого ввода, так и состояние внутрибаковой изоляции (деионные решетки, экраны, направляющие камер и т. п.). Поэтому оценка состояния внутрибаковой изоляции производится в том случае, если при измерении tgδ вводов на полностью собранном выключателе получены значения, превышающие нормы, указанные испытаниях изоляции электрооборудования повышенным напряжением.
Необходимо повторить измерение с исключением влияния внутрибаковой изоляции. Для этого опускают баки, сливают масле, закорачивают дугогасительные камеры и производят измерения. Если значение tgδ в 2 раза превышает tgδ вводов измеренное при полном исключении влияния внутрибаковой изоляции дугогасительных устройств, т.е. до установки вводов в выключатель, внутрибаковая изоляция подлежит сушке. Если же tgδ остается выше нормы, то такой ввод должен быть заменен.
После сушки внутрибаковой изоляции и повторной заливки выключателя маслом производят проверку сопротивления изоляции в соответствии с требованиями п. 4.2.2 и измерение tgδ при включенном и отключенном выключателе.
Измерения tgδ производят при помощи моста переменного тока типа МД -16, Р-571, Р-595, Р502б по перевернутой схеме.
Рис. 4.1. Схемы испытаний масляных выключателей повышенным напряжением. а — средней фазы; б — каждой из трех фаз; в — контактного разрыва.
ИСПЫТАНИЕ ИЗОЛЯЦИИ ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ ПРОМЫШЛЕННОЙ ЧАСТОТЫ.
а) изоляции выключателей относительно корпуса или опорной изоляции.
Испытание производится для выключателей ВМПЭ 10, ВПМ 10, и прочих маломасляных выключателей напряжением до 35 кВ. Испытательное напряжение для выключателей принимается в соответствии с данными табл. 4.1.
Продолжительность приложения нормированного испытательного напряжения 1 мин.
Изоляция масляного выключателя испытывается повышенным напряжением после окончания всех работ на данном выключателе. Масляные выключатели КРУ для испытаний выкатываются из ячеек КРУ. При испытании испытательное напряжение прикладывается:
— к среднему полюсу масляного выключателя во включенном его положении при заземленных крайних полюсах. Этим проверяется междуфазовая изоляция выключателя;
— ко всем трем полюсам выключателя при включенном его положении относительно «земли». Этим проверяется основная изоляция выключателя;
— между разомкнутыми контактами одного и того же полюса при отключено положении выключателя. Этим проверяется изоляция внутреннего разрыва выключателя.
Схема испытания масляного выключателя повышенным напряжением представлена на рис. 4.1.
Если при испытании прослушиваются потрескивания, ненормальные шумы испытания прекращают и принимают меры к выявлению и устранению причин.
б) изоляции вторичных цепей и обмоток электромагнитов включения и отключения. Значение испытательного напряжения 1 кВ. Продолжительность испытания 1 мин.
О порядке проведения испытания изоляции вторичных цепей и обмоток электромагнитов управления следует руководствоваться указаниями соответствующей инструкции.
Таблица 4.1. Испытательное напряжение промышленной частоты для внешней изоляции аппаратов
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПОСТОЯННОМУ ТОКУ.
а) контактов масляных выключателей. Измеряется сопротивление токоведущей системы полюса выключателя и отдельных его элементов. Значение сопротивления контактов постоянному току должно соответствовать данным завода-изготовителя. Измерения омического сопротивления контактов выключателей производятся на постоянном токе, т. к. измерения на переменном токе приводят к большим искажениям результатов. Повышенное значение омического сопротивления контактов масляных выключателей приводит к обгоранию, оплавлению, привариванию контактов, что может привести к отказу оборудования. Схема измерения сопротивления постоянному току контактной системы выключателя представлена на. Измеренное сопротивление должно соответствовать данным представленным в табл.
При изменении площади соприкосновения изменяется переходное сопротивление контактного соединения. Оно становится тем меньше, чем больше сила нажатия, но до определенного давления. Дальнейшее увеличение силы нажатия контактов не приводит к заметному снижению переходного сопротивления.
Существенное влияние на переходное сопротивление контактов оказывает чистота контактных поверхностей. Загрязненные, покрытые окислами поверхности имеют более высокое переходное сопротивление, т. к. окислы большинства металлов обладают существенно малой проводимостью.
На величину сопротивления, особенно при небольшой силе взаимного нажатия контактов, влияет также способ обработки поверхности.
Измерение сопротивления контактов масляных выключателей производят пофазно с помощью микроомметров типы Ф-415, контактомеров Мосэнерго, КМС-68, КМС-63, мостов постоянного тока типа Р-239, а также методом амперметра-вольтметра. За последнее время разработаны микроомметры с различными способами регулирования тока (триодами, тиристорами), в основу которых положен метод амперметра-вольтметра.
Рис. 4.2. Схема измерения сопротивления постоянному току контактной системы выключателя. МВ — масляный выключатель; м — измерительный мост; ИП — источник питания.
О порядке измерения сопротивления постоянному току следует руководствоваться указаниями .
По величине переходного сопротивления фазы выключателя трудно судить о состоянии контактов, входящих в цепь токоведущего контура выключателя. Однако установлено, что неисправность какого-либо контакта в большей части приводит к резкому увеличению общего сопротивления контура.
При получении неудовлетворительных данных при измерении рекомендуется произвести 2-х-3-х кратное включение и отключение масляного выключателя, т. к. после нескольких операций включения и отключения происходит самоотчистка контактных поверхностей и снижение общего омического сопротивления выключателя. Такая самоочистка является нормальной и должна быть рекомендована для всех выключателей.
Критерием надежности контактов некоторых типов выключателей служит величина вытягивающего усилия подвижного контакта собранного полюса до заливки маслом (при недоходе к «мертвому» положению не более чем на 10 мм). Так, для выключателей типа ВМГ-133 эта величина должна быть в пределах 9-13 кг, для ВМП-10-20-22
Измеренные значения сопротивлений не должны отличаться от заводских данных более, чем на 3%.
Ниже приводятся особенности измерений сопротивления постоянному току некоторых типов масляных выключателей.
Масляные выключатели типа ВМГ-133 (сняты с производства).
Контактная система полюса выключателя состоит из гибкой связи подвижного контактного стержня (свечи) и неподвижного розеточного контакта.
Нормы на измерение переходных сопротивлений предусматривают контроль всей контактной системы полюса и отдельно розеточного контакта. Это сделано для того, чтобы контролировать состояние гибкой связи выключателя, поскольку на воздухе медная фольга окисляется и может иметь значительное переходное сопротивление. Следовательно, первое измерение на выключателе состоит в контроле всей контактной системы полюса, при этом один измерительный щуп должен быть расположен на контактном выводном штыре розетки выключателя. Второе измерение на выключателе состоит в контроле розеточного контакта — при этом один измерительный щуп должен быть расположен на подвижном контакте (свече), а другой измерительный щуп на выводном штыре розетки выключателя.
Масляные выключатели типа ММГ и МГ. Измерение переходных сопротивлений контактов выключателей типа МГ и ММГ, имеющих главные и дугогасительные контакты, производится отдельно для дугогасительных и главных контактов. При этом для измерения переходных сопротивлений дугогасительных контактов под главные контакты до включения выключателя подкладываются изолирующие прокладки из бумаги или электрокартона.
Ввиду того, что нормально переходные сопротивления контактов в месте подсоединения шин к масляному выключателю имеют малые переходные сопротивления по сравнению с переходными сопротивлениями контактов масляного выключателя, измерительные щупы следует подключать непосредственно к шинам, отходящим от масляного выключателя.
Для измерения переходных сопротивлений главных контактов картон с них необходимо снять и выключатель включить.
Масляные выключатели типа ВМП-10 и ВМГ-10. Измерение переходных сопротивлений контактов фазы выключателя типы ВМП-10 производится между полюсами выключателя.
Ввиду того, что нормально переходные сопротивления контактов в месте подсоединения шин к масляному выключателю имеют малые сопротивления по сравнению с переходными сопротивлениями контактов масляного выключателя, измерительные щупы следует подключать непосредственно к шинам, отходящим от масляного выключателя.
Масляные выключатели типа МКП, У-110, 220. Измерение переходных сопротивлений полюса выключателя допускается производить путем подсоединения измерительных щупов прибора так, чтобы в схему измерения входили аппаратные зажимы подсоединяемых к выключателям приборов («провод-провод»). При этом величина переходного сопротивления полюса не должны превышать нормированную.
При капитальных ремонтах масляных выключателей с разборкой производится в процессе регулировки измерение переходных сопротивлений каждой камеры и полюса целиком.
б) шунтирующих резисторов дугогасительных устройств. Измеренное значение сопротивления должно отличаться от заводских данных не более чем на 3 %.
в) обмоток электромагнитов включения и отключения. Значение сопротивлений обмоток должно соответствовать данным заводов-изготовителей. О порядке измерения сопротивлений обмоток необходимо руководствоваться указаниями соответствующими инструкциями.
Таблица 4.2. Сопротивления постоянному току токоведущего контура масляных выключателей. Примечание: 1) — дугогасительные контакты; 2) — одна камера; 3) — подвижные контакты.
Схема подключения и принцип действия проходного двухклавишного выключателя и контактора
В бытовых условиях возникают ситуации, когда необходимо иметь несколько переключателей на один электроприбор. К примеру, входя вечером в квартиру, включаем свет. После того как разделись, свет нужно выключить, но тогда будет темно. Приходится идти в ближайшую комнату, включать свет там, и возвращаться обратно. Проще было бы иметь два выключателя.
- Появление проходного выключателя
- Устройство и принцип работы
- Схема подключения выключателя
- Использование трех и более переключателей
- Использование контакторов
Появление проходного выключателя
Это устройство существует с незапамятных времен, раньше оно называлось тумблером или переключателем. Затем кому-то делать лишние шаги надоело, и он придумал схему подключения лампочки к двум выключателям. Привести в эстетичный вид тумблер уже не было трудно. Название тоже переменили на выключатель. Правда, разные производители называют его по-разному:
- проходной;
- переходной;
- переключатель.
Сегодня рынок буквально наводнен этими устройствами, а вот разобраться в схеме подключения далеко не каждому под силу.
Устройство и принцип работы
По внешнему виду проходной переключатель ничем не отличается от обычного. Однако на клавише можно заметить треугольники, вершины которых направлены в противоположную сторону. На задней стороне также есть отличие — имеется три клеммы вместо двух.
По своему принципу действия он является переключателем, потому что имеет центральный подвижной контакт, который постоянно находится в замкнутом состоянии с одним из двух других контактов. Для удобства пояснения назовем центральный контакт входным, а два других — выходными.
Некоторые изготовители на задней стороне корпуса наносят схему контактов, другие нет. В любом случае важно знать, где расположен центральный подвижной контакт. Определить его можно любым омметром.
Если его нет, можно изготовить пробник из лампочки и батарейки, соединив их проводами. Выбираем любые две клеммы переходного выключателя и подсоединяем прибор или пробник. Чтобы было понятно, пронумеруем их. Допустим, взяли 2 и 3. Если лампочка не горит, а прибор не реагирует, переключаем выключатель. Ситуация не поменялась? Значит, нашли два выходных контакта, оставшийся 1 и будет подвижным (входным).
Если же прибор (лампочка) сработал, значит, один из контактов подвижной. Оставляем щуп на одном контакте, допустим, 2, а второй щуп подводим к 1 и снова переключаем выключатель. Цепь замкнулась? Значит, 2 и есть подвижной. В противном случае, если цепь остается разомкнутой, подвижным является 3. Когда нашли входной контакт, делаем контрольный замер. Один щуп ставим на входной, другим по очереди проверяем другие контакты, переключая переключатель. Цепь должна появляться на обоих из них.
Схема подключения выключателя
Как обычно подключается лампочка? Один провод патрона идет непосредственно к питанию, другой — к выключателю, который выполняет роль регулировщика, он решает, пропускать поток электронов или нет. По правилам именно к нему подводится напряжение, а не к лампочке.
Рассмотрим подключение по схеме проходных переключателей с двух мест. Та же ситуация. Имеется источник питания, два переключателя (регулировщика) и лампочка, хотя, конечно, можно взять любой другой электроприбор.
После того как выключатели были установлены, определяем, какой из них будет удобнее подключить к лампочке. Соединяем электролампу с входным контактом этого переключателя. Второй конец лампочки соединяем с нулевым проводом. Входной контакт второго переключателя соединяем с фазным проводом. Берем двужильный провод и соединяем один его конец с парой выходных контактов одного выключателя, а другой конец — с парой выходных контактов другого. Схема собрана, теперь посмотрим, как она работает.
Ноль подключен к лампочке, и трогать его не надо. Работаем только с фазой. К первому выключателю ток подходит по одному проводу. Со второго переключателя он тоже уходит по одному проводу. А вот между ними имеем два провода.
Представим трамвайный путь: на одном участке он раздваивается и через какой-то промежуток снова соединяется. На месте раздвоения и соединения стоят стрелки. Если обе стрелки подключены к одному и тому же пути, то трамвай беспрепятственно по нему проследует. Если одна из них подключена к другой линии, то трамвай остановится. Чтобы пропустить трамвай, не нужно идти на дальнюю стрелку, чтобы переключить ее, достаточно перевести ближнюю.
Использование трех и более переключателей
Если в коридор выходят две и более комнат, можно ли к каждой из них поставить по выключателю, да еще и возле входной двери? Безусловно. Сначала нужно определить, какой выключатель будет подключаться к фазе, а какой — к лампочке. Это и есть стрелки, ограничивающие двойной путь. Поэтому они должны стоять крайними в коридоре. В противном случае уйдет много лишнего провода, и можно запутаться.
После того как определили крайние переключатели, между ними ставим проходные выключатели. Чтобы отличить их от переходных, на клавише ставятся те же треугольники, но вершинами по сторонам. Этим самым показывая, что переключатель меняет местами провода. Исходя из этого можно выделить два типа:
- переключатель с одним подвижным контактом;
- переключатель с двумя подвижными контактами.
Некоторые изготовители на задней его стороне указывают схему двойного проходного выключателя. Если схема двойного проходного выключателя отсутствует, ничего страшного. У него четыре контакта, по два с каждой стороны. Провод от предыдущего переключателя подсоединяем к любой стороне, а к другим контактам подключаем провод, идущий к другому переключателю.

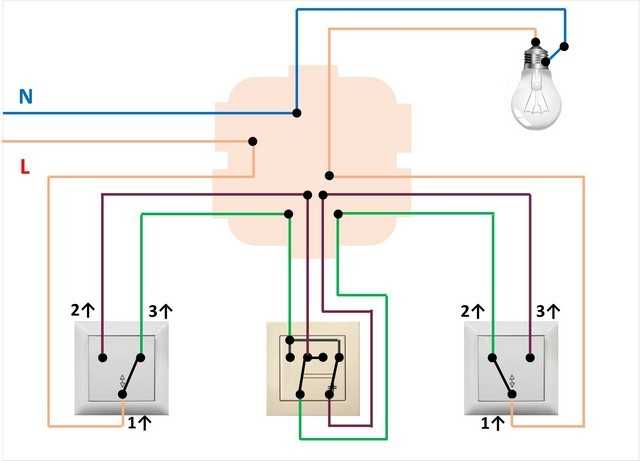

Рассмотрим схему включения проходных выключателей с 2 мест, а также его расключение. Чтобы легче было понять схему подключения проходного выключателя 2-клавишного типа, снова обратимся к трамвайным путям. Что делать, если нужно перебросить трамвай с одной колеи на другую, не зная, по какому пути он пойдет? Для этого ставим в разрыв путей двойную стрелку, каждая из которых одним концом соединена с одной колеёй, а другим может соединяться с противоположной парой линии. Причем противоположные концы стрелок не соединены, хотя и работают синхронно.
Получается, схема проходных выключателей с двух мест отличается от схемы подключения с трёх и более мест наличием переключателей с двумя подвижными контактами. Может возникнуть вопрос, а можно их заменить обыкновенными двухклавишными выключателями? Конечно, никто никому не запрещает использовать
Использование контакторов
Но что если нужно управлять работой более мощного прибора или трехфазного? Сами переключатели рассчитаны на малый ток, а перебрасывание фаз может вызвать неправильную работу.
Сами эти приборы состоят из двух элементов. Если их классифицировать по назначению, то можно выделить:
- катушку;
- коммутатор.
Коммутатор, в свою очередь, состоит из одного или нескольких контактов и возвратного механизма. У переключающих реле возвратный механизм отсутствует. Если есть несколько подвижных контактов, они соединены диэлектриком, чтобы включение всех их происходило одновременно.
Катушка состоит из намотанного на каркас провода и сердечника. При прохождении тока по проводам сердечник превращается в магнит и притягивает подвижные контакты, замыкая тем самым цепь. Поэтому, чтобы контактор сработал, необходимо подать напряжение на катушку. Получается, что схема подключения контактора аналогична схеме подключения лампочки.
Открытые и закрытые переключатели переключения
вернуться в блог
Все о переключателях с открытым и закрытым переходом
Знаете ли вы разницу между закрытым и открытым переходом? Если нет, мы здесь, чтобы помочь.
В течение многих лет PSI Power & Controls помогала коммерческим предприятиям получать доступ к ведущим продуктам, включая наши автоматические и ручные переключатели, а также предохранительные разъединители и аналогичные продукты.
Автоматические переключатели резерва в сравнении с закрытыми переключателями
Автоматические переключатели резерва (АВР) жизненно важны для хорошо функционирующей системы резервного генератора, предлагая быстрое, безопасное и эффективное средство переключения на питание генератора во время инцидентов, которые вас покидают. без энергоснабжения.
Продукты ATS бывают самых разных типов, каждый из которых подходит для конкретных приложений и идеально подходит для уникальных потребностей. Из них закрытые и открытые переходные выключатели являются наиболее распространенными и широко используемыми. Различия кажутся небольшими, но они могут оказать заметное влияние на ваши операции.
Разомкнутые автоматические переключателиСоединение разомкнутого переключателя с генератором устанавливается до отключения энергоснабжения, а затем быстро выполняется переключение после безопасного установления соединения. Коммутаторы с открытым переходом часто считаются наиболее экономичными и широко используемыми системами, поскольку они совместимы и подходят для большинства бизнес-операций и потребностей.
Замкнутые автоматические переключатели Замкнутые автоматические переключатели выполняют аналогичную, но несколько иную функцию. В закрытой системе два источника питания (сетевой и генератор/резервный) могут на короткое время перекрываться, что ограничивает или устраняет мгновенные скачки мощности, которые иногда могут возникать в открытых системах.
По сути, это разница, на которую вы смотрите в системах ATS. И то и другое, как правило, может обеспечить вполне приемлемое решение, но есть отрасли, где более желателен закрытый переход.
К ним, как правило, относятся медицинские учреждения, отрасли промышленности, использующие чувствительное оборудование и машины, центры обработки данных и аналогичные предприятия, которые предпочли бы избежать смены власти за доли секунды.
Выберите PSI Power & Controls для электрических решений
Какая система лучше всего подходит вам и потребностям вашего коммерческого бизнеса? Иногда бывает сложно принять решение, но в PSI Power & Controls мы рекомендуем обратиться к одному из наших специалистов за советом и заручиться помощью сертифицированного и лицензированного электрика.
Готовы воспользоваться преимуществами системы автоматического включения резерва для своего бизнеса?
Чтобы узнать больше, ознакомьтесь с нашим руководством по покупке безынерционного переключателя!
Дополнительная информация о безобрывных переключателях
Взгляните на эти ресурсы:
- Что делает переключатель резерва и зачем он мне нужен?
- Что такое замкнутый автоматический переключатель?
- Типы автоматических переключателей резерва
- Плюсы и минусы автоматического ввода резерва
Основы режима перехода | ASCO Power Technologies
Автоматические переключатели резерва могут использовать ряд последовательностей для переключения электрической нагрузки между двумя источниками питания.
Справочная информация
Автоматические переключатели резерва контролируют напряжение и частоту в обычном источнике питания, обычно в электроснабжении. При обнаружении неприемлемого напряжения или частоты автоматический переключатель инициирует серию событий, включающих переключение электрической нагрузки на аварийный источник питания, а затем повторное переключение нагрузки на нормальный источник после восстановления питания. Для ознакомления с основными операциями безаварийного переключателя просмотрите краткие сведения ASCO Power Technologies, озаглавленные 9.0067 Основные функции АВР .
Для передачи нагрузки можно использовать несколько последовательностей передачи. Три наиболее распространенных: открытый переход , переход с задержкой,
![](http://xn--90aibchjc2ankc9k.xn--p1ai/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
Переключение нагрузки при открытом переходе
Простейшим режимом переключения нагрузки между двумя источниками питания является последовательность открытого перехода. Связанная с этим последовательность операций для переключающих контактов может быть неофициально описана как «размыкание перед замыканием». Эта последовательность приводит к очень кратковременному отключению питания в диапазоне нескольких десятков миллисекунд, значение, которое может варьироваться в зависимости от конструкции механизма переключения.
На рис. 1 показана концептуальная схема положения контактов безынерционного переключателя во время повторного переключения с аварийного источника питания на обычный источник питания с использованием последовательности разомкнутого перехода. На рис. 2 показано соответствующее выходное напряжение переключателя во время передачи, где V — напряжение, а t — время.
Переключатель с открытым переходом подходит для широкого спектра применений и используется в самых разных учреждениях. Он обеспечивает надежную работу в объектах с резистивными нагрузками или смесью резистивных и индуктивных нагрузок. Для приложений, в которых разность фазовых углов между источниками должна находиться в допустимых пределах, открытые переходные переключатели могут быть снабжены мониторами фазового угла, которые обеспечивают надлежащую передачу. Для получения дополнительной информации о роли разницы частоты, напряжения и фазового угла в переключении передачи см. Техническое описание ASCO, озаглавленное Базовая синхронизация и параллельная работа источников питания .
Переключение нагрузки с задержкой
При питании цепей, питающих двигатели, трансформаторы или другие индуктивные нагрузки, управление переключением нагрузки должно осуществляться таким образом, чтобы ограничить возможность больших пусковых токов, которые потенциально могут нарушить работу и повредить оборудование нагрузки. Вводя задержку в последовательность переключения, можно позволить энергии в индуктивных нагрузках доводиться до управляемого или несуществующего уровня до подключения альтернативного источника питания.
Один из способов сделать это — использовать механизм переключения с двумя операторами. Такое расположение облегчает ступенчатую работу контактов механизма передачи. Как правило, продолжительность задержки можно регулировать для конкретного приложения. На рисунках 3 и 4 показаны положения контактов и выход переключателя в последовательности переключения с задержкой.
Задержка перехода — это один из нескольких подходов, которые можно использовать для управления переключением двигателя и индуктивных нагрузок. Для получения дополнительной информации просмотрите документ ASCO под названием Переключение нагрузки двигателя между источниками питания .
Переключение нагрузки с закрытым переходом
На многих объектах недопустимы даже кратковременные перерывы в подаче электроэнергии. Общие причины могут включать (1) чувствительность ценного нижестоящего оборудования к колебаниям мощности и (2) желание свести к минимуму даже малейшие нарушения питания из-за критически важной функции оборудования нагрузки и оборудования. Переключатель с замкнутым переходом отвечает этим требованиям, обеспечивая непрерывную подачу питания при переключении между двумя источниками питания под напряжением.
Замкнутые переходные последовательности мгновенно параллельны двум источникам питания. Называется «замыкание перед размыканием» переключение, оно выполняется путем замыкания контактов альтернативного источника питания перед отключением от активного источника. Последовательность показана на рис. 5, а выходной сигнал безобрывного переключателя во время последовательности показан на рис. 6.
Параллельное подключение источников питания во время передачи должно быть очень коротким, чтобы избежать технических сложностей. По этой причине переключатели с закрытым переходом снабжены функциями, позволяющими избежать длительного параллельного подключения. Кроме того, поставщики коммунальных услуг обычно поддерживают стандарты для применения последовательностей переключения с закрытым переходом, и установка переключателя может потребовать прямого согласования с должностными лицами коммунального предприятия. Для получения дополнительной информации просмотрите документ ASCO под названием Подключение АВР к коммунальным службам .
Резюме
Понимание последовательностей перехода необходимо для понимания и выбора автоматических переключателей резерва. Три наиболее распространенных: открытый переход, задержанный переход и закрытый переход . Автоматические переключатели с открытым переходом служат для широкого спектра применений, где присутствуют активные или смешанные нагрузки. Переключатели с задержкой переключения продлевают прерывание питания, позволяя индуктивным и двигательным нагрузкам затухать, тем самым уменьшая разрушительные пусковые токи, которые в противном случае могли бы возникнуть. Замкнутые переходные переключатели замыкаются на альтернативном источнике, а затем размыкаются на исходном источнике, чтобы предотвратить прерывание подачи энергии на чувствительное или критически важное оборудование. Развертывание автоматических переключателей с закрытым переходом может потребовать тесной координации с любым поставщиком электроэнергии.
