Железобетон получил свое название из-за наличия, внутри залитой бетонной смеси, армирующего, стального каркаса. Получившееся сочетание, интересно тем, что коэффициент расширения бетона, равен этому же коэффициенту у металла, при температурном воздействии на них внешней среды. Взаимное закрепление частей металлического каркаса и его положение в опалубке, во время процесса заливки – первая и главная цель, для получения качественного железобетона.

Содержание

1. Вязка арматуры: нормы и правила
2. Выбор: варить или вязать?
3. Подготовка армирующего каркаса для ленточного фундамента
4. Вязка арматуры для монолитной плиты
5. Табличные данные
6. Способы вязки арматуры
7. Цены на вязальные пистолеты
8. Скрутки и узлы
9. Крючки своими руками – как изготовить?
10. Как выбрать проволоку для вязания?

Вязка арматуры: нормы и правила

Зачем нужны, существующие нормы и какие могут быть последствия, если их не соблюдать и нарушать – нужно предметно выяснить. Способы и качество увязки арматуры – как это должно быть сделано, чтобы результат всей работы не разочаровал и конструкция набрала требуемые характеристики?

Образовавшийся зазор (люфт) между двумя, связанными прутками арматуры, в дальнейшем, приведет к появлению напряжения во всей железобетонной конструкции, а это в свою очередь, существенно скажется на надежности всего строения. Значит, крепкая и надежная фиксация, связывание между собой, арматуры – залог получения качественного железобетона.

Какие материалы и способы используются для достижения необходимого результата:

• скрепление пластиковыми хомутами;
• вязка стальной проволокой;
• электросварка.

Выбор: варить или вязать?

Случается, что решение – варить или вязать – не очень правомерно, потому что, электросварку стоит использовать в подготовке армирующих каркасов капитальных, больших сооружений типа дамбы и плотины, высотные жилые дома, здания с фундаментами под ледники, подземные паркинги и подобные. При таком строительстве, дорогостоящие услуги электросварщика, экономически целесообразны, учитывая стоимость его услуг.

Важный момент, арматура должна соответствовать требованиям, предъявляемым к арматуре для строительных работ и подлежать свариванию, в противном случае, с большой вероятностью, в местах сварки у конструкции появляется повышенная хрупкость и  в дальнейшем прочность всего сооружения может быть существенно снижена.

Выбор необходимой арматуры из соответствующей марки стали, регламентирует ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций», зачастую выбирают арматуру – А400С.

Вариант увязки пластиковыми хомутами, наименее приемлем в промышленных объемах, т.к. минусовые температуры они переносят плохо, стоят дорого, поэтому останавливают выбор на хомутах только в строительстве частных домовладений с небольшими объемами работ и в летнее время.

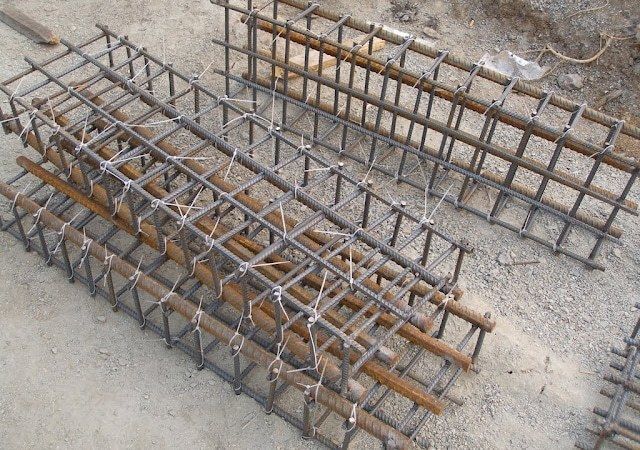

Подготовка армирующего каркаса для ленточного фундамента

Ленточные фундаменты, чаще всего применяют при возведении жилых зданий частных домовладений (дачи, коттеджи), в этом случае взаимное увязывание горизонтальных, вертикальных частей каркаса происходит с применением специального крючка, а в качестве материла увязки, выбирают – стальную проволоку, редко – пластиковые хомуты. Большую часть нагрузки в фундаменте, на себя принимает арматура, расположенная на горизонтальных участках каркаса, ее укладывают вдоль ленты фундамента, перпендикулярно ей, укладывается арматура, которую называют «хомуты», оставшиеся, вертикальные куски арматуры делают выше будущей ленты фундамента, изготавливают из материала не менее 8мм диаметром и устанавливают строго вертикально. На первом этапе увязывают верх и низ каркаса, а после уже увязывают с вертикальными стержнями.

В местах, где фундамент имеет прямые углы (между двумя будущими несущими стенами), применяют дополнительные прутки, которые размещают по диагонали, сами прутки должны быть диаметром не менее 10мм. На стыках углов, увязка арматуры происходит с большим нахлестом, так как углы – места концентрации нагрузки и некачественный армирующий каркас, в будущем станет причиной возможного перекоса всего фундамента и здания в целом (применяют Г-образное и Т-образное армирование).

Способ увязки крючком наиболее удобен в случае, если работы проводятся непосредственно в опалубке, тогда вся конструкция не подвержена деформациям и будет качественным элементом всего сооружения. Ленточный фундамент представляет собой, зарытый вертикальными стенками в грунт, профиль будущего здания, его несущих стен, кроме этого, ленточный фундамент с армирующим каркасом устраивают и под внутренние стены, на которых будут располагаться перегородки между комнатами.

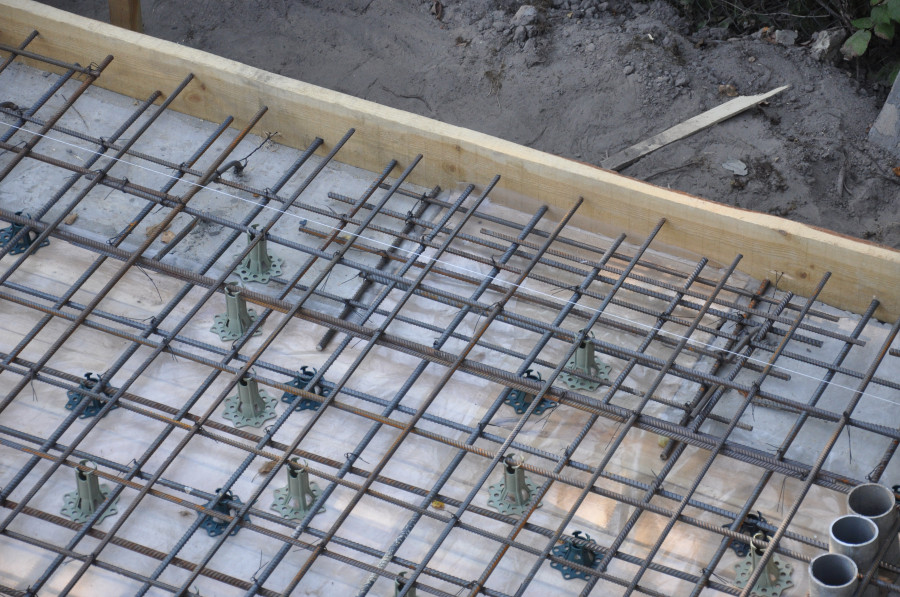

Вязка арматуры для монолитной плиты

Опорная монолитная плита – как основа будущего фундамента, применяется в случае строительства частных домов, зданий, гаражей и прочих вспомогательных помещений, в которых отсутствует необходимость в подвалах, погребах. Первый этап приготовления плиты – устройство ровной подушки из песчано-гравийной смеси, далее уже на ней вяжут армирующий каркас.

Горизонтальные стержни в этом случае, располагают с шагом 20-40см, вертикальное расстояние между стержнями, и соответственно, высота монолитной плиты составляет 20-30см. Способ вязки арматуры — мертвая петля, простой узел, в одинарный нахлест — определяют в зависимости от диаметра самих прутков.

Табличные данные

Для определения параметров нахлеста и других условий работы с армирующим каркасом, разработаны и применяются справочные таблицы. В этих источниках, учитывая марку бетона, способ увязки арматуры, возникающие нагрузки на ж/б конструкцию, диаметр арматуры и другие показатели, рекомендуются параметры нахлеста. Помимо этого, в имеющихся таблицах есть рекомендации по работе с арматурой двустороннего, серповидного сечения, которая производится по европейским DINам и по цене более выгодна, чем отечественная. Зная, что обычно, соотношение по весу «арматура/бетон», составляет 1 к 1,то серповидная дает экономию до 20-30%.

Длина нахлеста для сжатой зоны бетона

Способы вязки арматуры

Вязка стальной проволокой – наиболее простой, дешевый, эффективный и часто применяемый способ скрепления арматуры при подготовке каркаса фундамента или другого элемента здания. Инструменты и способы вязки могут существенно отличаться друг от друга:

— самый простой и дешевый инструмент – крючок с ручкой (дерево, пластик) из стальной проволоки. Крючок дешев и прост в изготовлении, его можно сделать индивидуально, под себя и из любых сопутствующих материалов, подойдет стальная проволока диаметром не менее 5мм (возможно, сварочный электрод). При всем этом, для обучения работе с крючком не нужно много времени, даже вновь принятый работник, без опыта работы, в кратчайшие сроки обучается и значительно увеличивает свою производительность. Минус есть – это, возможная, недостаточная жесткость всего полученного каркаса, но и с этим можно справиться, достаточно работы по увязке проводить внутри опалубки, тогда необходимость транспортировать и, тем самым, расшатывать всю конструкцию, отпадает;

Крючок с ручкой для вязки арматуры

— вязка арматурного каркаса с применением пластиковых хомутов наиболее простой способ, который вообще не требует никаких профессиональных знаний и навыков от работников, способ намного более простой, чем способ «крючком». Но недостатки – дороговизна хомутов, невозможность исправления, полученного каркаса (хомуты неразъемные) и перемещения, собранной конструкции – перекрывают все возможные плюсы.

К тому же, хомуты теряют прочность и становятся хрупкими от воздействия отрицательной температуры. Помимо пластиковых хомутов, применяются полимерные элементы (равные диаметру арматуры), наиболее оптимально применение в случае изготовления большого количества элементов армирующих каркасов;

Вязка арматуры с использованием пластиковых хомутов

— вязка плоскогубцами или клещами, которыми после завершения, удаляются излишки проволоки, скорость и производительность при этом способе, сопоставима с вязкой крючком, но здесь значительно экономится проволока, потому что на каждый узел идет точно необходимое количество из мотка, в то время как «под крючок», проволока отрезается заранее и примерно. Минус – время, затрачиваемое на обучение персонала и время на получение им навыков для действительно высокопроизводительной работы;

— вязка при помощи аккумуляторного шуруповерта, в который, вместо биты, устанавливают специальный стержень (по типу «крючка», только без ручки). Это несложное приспособление ускоряет вязку в 2-3 раза, а если верно выставить усилие натяжения, то удастся избежать и обрывов проволоки;

— при  помощи вязального пистолета – результат его деятельности – связанные узлы за максимально короткое время, не более секунды, если в руках профессионала, большой минус этого оборудования – габаритные размеры, которые не везде позволяют с ним работать, плюс – высокая стоимость и, как результат, необходима длительная эксплуатация для получения экономического эффекта, инструмент узкой специализации, применить его где-либо, кроме вязания проволоки на арматурных каркасах – не получится. Работа с пистолетом под дождем – исключена. Расходный материал – проволока – должна применяться только с определенными свойствами, диаметром и четко соответствовать ГОСТу, потому что проволоку с другими характеристиками в пистолет просто невозможно заправить, а требуемой может не оказаться на стройплощадке.

Вязальный пистолет RT 308c



Цены на вязальные пистолеты



Скрутки и узлы

Диагональная петля, сложенная вдвое, крепит между собой горизонтальные стержни арматуры между собой и с вертикальными. После сгиба проволоки, образуется ушко, которое в дальнейшем и захватывается крючком, а находящиеся рядом два оставшихся конца проволоки, накручиваются вручную, на пару витков, на самый кончик крючка. Далее, крюк прокручивают 2-3 раза, получая соединенную петлю проволоки и, имеющийся, свободный конец до тех пор, пока два стержня арматуры не будут прилегать друг к другу настолько плотно, что исчезнут любые люфты и зазоры и их взаимное перемещение будет исключено.

В случае связки арматуры двух горизонтальных отрезков и одного вертикального, петлю делают крестообразной или взаимно диагональной. Потом затягивают крючком до полного прижатия и стягивания всех требуемых (трех) прутков армирующего каркаса.

Крючки своими руками – как изготовить?

Опытные специалисты, непосредственно на рабочих местах, сами под свою руку изготавливают вязальные крючки, работать с которыми им будет удобно и легко. В этом случае все индивидуально: форма, размеры. Берется в расчет и жесткость, гибкость проволоки – не всем подходит более мягкая проволока, легко сгибающаяся (от сварочного электрода), кому-то удобней и практичней работать с крючком, изготовленным из отвертки, такой крючок, конечно, будет жестче.

Технология изготовления крючка собственными руками, поэтапно, выглядит так: сначала делается рукоятка будущего крючка, от нее под углом 10-15° первый изгиб, потом, после 12-15см ровного участка, в этой же плоскости, делается следующий изгиб, под углом, ориентировочно 90°, потом следует равномерное, плавное закругление и, как завершение, заостренный отрезок, непосредственно, крючок (15-20мм). Заготовка прутка должна быть гладкая, без насечек, чтобы исключить зацепы, рекомендуется брать арматурную сталь или легированную (для уменьшения коррозии), диаметром до 0,5мм.

Как выбрать проволоку для вязания?

Проволока вязальная для арматуры

ГОСТ 3282-74 «Проволока стальная низкоуглеродистая» регламентирует выпуск, в том числе, и вязальной проволоки. В документе прописаны необходимые параметры, характеристики и свойства. Проволока выпускается как с цинковым покрытием, так и без, может быть светлая или темная, на это влияет температура отжига, процесса, снимающего излишние напряжения на проволоке. Черный цвет свидетельствует о том, что проволока прошла простой отжиг и слой оксидов и окалины на ее поверхности, это результат взаимодействия раскаленного металла и воздуха. Для получения светлой проволоки, отжиг должен производиться в инертных газах, тогда на поверхности исключено появление оксидов.

ГОСТ 3282-74 регламентирует диаметры, выпускаемой проволоки 0,16 до 10мм (без покрытия) и 0,2-6мм – оцинкованная.

Есть прямая зависимость между диаметром вязальной проволоки и диаметром увязываемой арматуры каркаса. Например, для стальной арматуры с наружным диаметром до 10мм, рекомендуется использовать вязальную проволоку диаметром не менее чем 0,8мм. Наиболее часто применяемые диаметры, находятся в диапазоне от 0,8 до 1.2мм. При возведении  высотных зданий, не гражданского назначения, применяют проволоку 1,4-2мм.

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Задать вопрос

Занимательный факт – профессиональные арматурщики предпочитают использовать один, наиболее универсальный диаметр – 1,2мм, а в случае, если диаметр арматуры более 16мм, то вязальную проволоку просто складывают вдвое.

Куски вязальной проволоки, которые готовят заранее, обычно бывают до 40см и получают их, разрезая моток проволоки угловой шлифмашинкой (болгаркой). Если согнуть вдвое такой кусок, то получаем на одном конце петельку, а на другом два свободных конца – эта длина наиболее универсальна и подходит практически под все приемы вязания проволоки в армирующем каркасе железобетона.

Технология фундамента на буронабивных сваях, смотрите здесь.

Видео: Советы быстрой и правильной вязки арматуры крючком:



правила, способы и необходимый инструмент

Главная » Технологии бетонирования

Железобетон потому так и называется, что внутри бетонного блока находится стальной каркас. Особенностью такого композитного материала является то, что коэффициент расширения при изменении температуры окружающей среды и у бетонной смеси, и у стальных конструкций один и тот же. Поэтому главная задача при размещении армирующих конструкций в опалубку, куда будет заливаться бетон – правильное скрепление элементов арматурного каркаса.

Содержание

1. Нормы и правила вязки арматуры
2. Способы вязки арматуры
3. Как изготовить крючок своими руками
4. Выбор вязальной проволоки

Нормы и правила вязки арматуры

Давайте разберёмся, для чего такие нормы нужны и какие последствия могут быть, если эти нормы и правила не соблюдаются. И как вязать арматуру, чтобы полученное железобетонное изделие получило проектную прочность.

Люфт, свободное перемещение (пусть даже в ограниченных пределах) арматурных сеток после заливки формы бетонной смесью вызовет напряжение в конструкции железобетонного изделия. Что рано или поздно скажется на его прочности. Поэтому элементы арматуры нужно надёжно фиксировать друг к дружке.

Для этой цели применяется

1. Сварка элементов
2. Вязка проволокой
3. Скрепление пластиковыми хомутами.

Вязать или варить?

Иногда выбор: вязать арматуру или варить не совсем правомерен, т. к. сварку целесообразно применять при изготовлении каркасов, усиливающих фундаменты таких сооружений, как плотины, многоэтажные дома и габаритные коттеджи с углублениями под ледники, подземные гаражи и пр. Только в этих случаях оправдан найм сварщика – а это уже дополнительные расходы, увеличивающие затраты. При этом и сама арматура должна быть предназначена именно для сварочных работ – в противном случае любой другой металл в местах сварки приобретает повышенную хрупкость, что в дальнейшем может сказаться на качестве железобетонного изделия в целом. При этом руководствуются ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций», а сталь берётся с маркировкой «С». Например – А400С.

Пластиковые хомуты дороги сами по себе, не выдерживают отрицательных температур, поэтому применяют их в основном в летнее время и при частном строительстве с небольшими объёмами вязки арматуры.

Вязка арматуры под ленточный фундамент

При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.

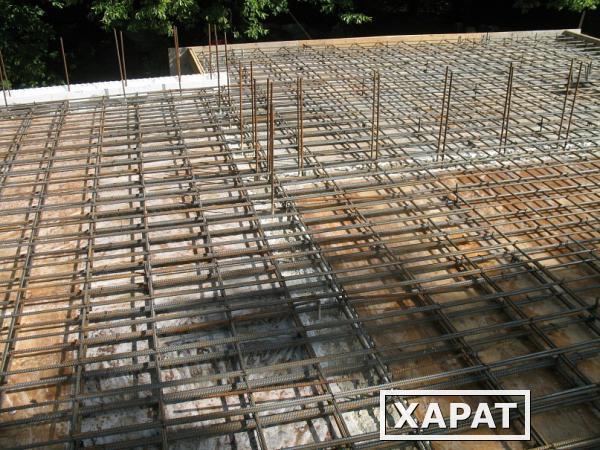

Вязка арматуры для монолитной плиты

В частном строительстве, когда не требуется обустройство подвалов, погребов и иных подсобных помещений под домом, применяют простой метод создания фундамента – опорная монолитная плита. Для её создания делают хорошо выровненную песчано-гравийную подушку, на которой вяжут объёмный арматурный каркас.

Шаг между горизонтальными прутьями для такой плиты выбирают от 20 до 40 см, толщина плиты, а значит – и вертикальный размер опорных прутков – от 20 до 30 см. От диаметра прутка арматуры зависит и способ вязки арматуры для опорной монолитной плиты: мёртвыми узлами, простыми, когда делается одинарный нахлёст, или комбинированным способом.

Таблицы

Существуют таблицы нахлёста прутков, регламентирующие разные аспекты работы с арматурой. То есть по способам её соединения в зависимости от марок бетона (вязка, сварка), нагрузок, которые испытывают железобетонные изделия, длиной прямой анкеровки, сечения арматурного прутка и т. д. Кроме того, в современных таблицах приводятся расчёты использования двусторонней серповидной в сечении арматуры, изготавливаемой по европейским стандартам (взамен российской с кольцевым сечением), которая обходится дешевле традиционной. Учитывая, что вес арматуры и бетона обычно соотносится примерно как 1 : 1, использование арматуры новых стандартов оказывается на 20-30% выгоднее.

Длина нахлеста для сжатой зоны бетона:

Сечение арматуры А400, мм	Длина нахлеста в зависимости от марки бетона, мм
	В20 (М250)	В25 (М350)	В30 (М400)	В35 (М450)
10	355	305	280	250
12	430	365	335	295
16	570	490	445	395
18	340	550	500	445
22	795	670	560	545
25	890	765	695	615
28	995	855	780	690
32	1140	975	890	790
36	1420	1220	1155	985

Для растянутой зоны:

Сечение арматуры А400, мм	Длина нахлеста в зависимости от марки бетона, мм
	В20 (М250)	В25 (М350)	В30 (М400)	В35 (М450)
10	475	410	370	330
12	570	490	445	395
16	760	650	595	525
18	855	730	745	590
22	1045	895	895	775
25	1185	1015	930	820
28	1325	1140	1140	920
32	1515	1300	1185	1050
36	1895	1625	1485	1315

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

• Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

• Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Пластиковые фиксаторы

• С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
• С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
• С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

Как изготовить крючок своими руками

Чаще всего на рабочих местах сами арматурщики изготавливают крючки для вязки арматуры «под себя», в соответствии со своими предпочтениями и ориентируясь на привычную им форму инструмента или его размеры. Иногда выбор делается исходя из материала крючка: так, некоторых не устраивает излишняя мягкость электродной стали, и на крючок они пускают жало длинной отвёртки.

Для самодельного крючка на выходе металлического стержня из рукоятки делается небольшой, под углом в 10-15 угловых градусов, изгиб, а затем после 12-15 см следующего прямого участка жала делается в той же плоскости ещё один изгиб, примерно под 90⁰. Затем идёт плавное искривление (закругление), уже после которого следует немного заострённый участок (сам крючок) длиной 1,5-2 см.

Пруток берётся гладкий, без рёбер (какие бывают у прутков разного диаметра по ГОСТ 34028-2016), желательно из арматуры, на которую шла легированная сталь, для избегания коррозии прутка, поперечным сечением не более 0,5 см.

Выбор вязальной проволоки

Обвязочная проволока для скрепления между собой элементов арматуры выпускается по ГОСТ 3282-74 под общим названием «Проволока стальная низкоуглеродистая». Стандарт регулирует все её технические характеристики, включая точность параметров, механические свойства, тип, размер, цвет и прочее.

Бывает оцинкованная и без цинкового покрытия, тёмного цвета или светлая. Цвет зависит от условий отжига, снимающего с проволоки излишние напряжения в металле. Чёрная получается после простого отжига в условиях взаимодействия с кислородом воздуха на открытом пламени и появления на поверхности металла слоя оксидов и окалины. Светлая отжигается в среде инертных газов и не имеет на поверхности оксидной плёнки.

Диаметр выпускаемой по ГОСТ 3282-74 проволоки может быть от 0,16 до 10 мм без цинкового покрытия и от 0,2 до 6 мм – с покрытием.

Существует прямая зависимость диаметра проволоки для связывания арматуры с диаметром самой арматуры. Так, для прутков арматуры с диаметром не более 10 мм применяют обвязочный материал с диаметром не менее 0,8 мм. Самые же ходовые размеры сечений – от 0,8 до 1,2 мм. В многоэтажном строительстве и при возведении объёмных инженерных нежилых сооружений используют обвязочную проволоку с сечением от 1,4 до 2 мм.

Интересный факт: Опытные арматурщики предпочитают, однако, один «универсальный» размер – 1,2 мм. Просто если прутки арматуры по толщине превышают 16 мм, проволоку складывают вдвое.

Длина отрезков, которые готовят заранее, распиливая бухту обвязочной проволоки «болгаркой» — около 40 см. при сгибе вдвое получается двойной хомутик с петлёй на одной конце и двумя свободными кончиками на другом. Такая длина является самой комфортной для большинства видов и способов скрепления элементов арматурного каркаса между собой.



Рейтинг

( 6 оценок, среднее 5 из 5 )

0 8 162 просмотров

Понравилась статья? Поделиться с друзьями:

Нанять строителей на вязку арматурного каркаса, расчёт стоимости арматуры в Херсоне Николаеве

Темы блога

10.05.2018

Вязка арматуры – важный этап возведения фундамента здания. Именно от правильности и надежности арматурного каркаса будет зависеть долговечность, выносливость и надежность фундаментной опоры и, соответственно, всей конструкции. При вязке арматуры фундамента под заливку бетоном важно учитывать каждую деталь – используемый тип, способ и материал соединения стальных стержней в единую конструкцию.

Как правильно подобрать фурнитуру для вязания?
Арматура подбирается с учетом ее диаметра, класса и материала изготовления. Эта информация, как правило, четко регламентируется на этапе разработки проекта и вид определяется индивидуально для разных объектов.

• Диаметр стержней определяется с учетом веса будущего сооружения и особенностей местного грунта — пучинистости и влажности, что способствует изменению глубины заложения фундамента. Единственным незыблемым правилом является то, что чем толще стержень, тем большую нагрузку он может выдержать. Для конструкций из легких материалов используют стержни диаметром не менее 2 см. Для габаритных, с минимальным диаметром 1,4 см.
  -Класс фурнитуры определяет степень ее гибкости и удобства использования. Чаще всего используются стержни класса А-3 (изгибается до 90 градусов), реже — А-2 (изгибается до 180 градусов).

• Материал изготовления тоже может быть разным. Среди вариантов классические стальные стержни и недавно появившиеся на рынке изделия из стеклопластика. Отличаются повышенными эксплуатационными и практическими характеристиками.

Способы вязания арматуры

Вязка арматуры под фундамент может осуществляться из следующих материалов: Проволока вязальная из низкоуглеродистой марки стали. Есть черный (чистый) провод и белый (оцинкованный). Последнее снижает вероятность коррозии. Вязание арматуры проволокой – самый бюджетный и привычный способ;

Пластиковые хомуты более удобны в работе, так как их легче сгибать и скручивать, они не подвержены коррозии. Самый безопасный и надежный вид — хомут со стальной проволокой в ​​сердечнике. Вязание арматуры пластиковыми хомутами начало набирать популярность не так давно и стремительно набирает обороты;
Специальные пластиковые хомуты – чаще всего используются в сочетании с армированием из стекловолокна. Простой в использовании, занимает меньше времени.

В процессе работы необходимо обратить особое внимание на надежность фиксации вязальной арматуры в углах.

Привязка арматуры к фундаменту – кропотливый процесс, требующий внимательного отношения к надежности крепления стержней на каждом пересечении. Вручную выполнить задание на 100% качественно сложно, поэтому в работе используются специальные инструменты, облегчающие процесс.
Армирование крючком – самый распространенный способ среди тех, кто занимается монтажом армирующего каркаса самостоятельно, так как создание крючка требует минимум финансовых и временных вложений; Вязание с помощью специального автоматического пистолета, которым в большинстве случаев пользуются профессионалы строительных компаний; Вязание арматуры клещами или подобными приспособлениями с тупыми концами. Этот способ наименее удобен для скручивания проволоки.

Конструкция армирующего каркаса существенно различается в зависимости от требований к его выносливости и типа конструкции, основой которой он должен стать: Вязка арматуры монолитной плиты подразумевает создание цельной конструкции, с параллельными пересекающимися стержнями и формирование сетки с ячейками одинакового размера; Арматурная вязка в ленточном фундаменте представляет собой монолитный каркас, повторяющий длину и периметр несущих стен будущего строения.

Учитывая сложность и ответственность процесса, эту задачу лучше доверить профессионалам. В строительной компании цена на вязку арматуры невысокая, а качество конечного продукта гарантированно будет на высоте.

Вязка арматуры в Херсоне от компании Профи Строй

Строительная компания Профи Строй оказывает услуги по вязке арматуры согласно СНиП в Херсоне. Оказываем полный комплекс услуг по расчету, формированию и монтажу армирующих конструкций для всех типов фундаментов, по монтажу армированных поясов и монолитных плит перекрытий. При этом стоимость работы за квадратный метр является доступной и выгодной для вязания арматуры, по сравнению с затратами времени и денег при самостоятельной работе.

Заказывая вязку арматуры фундамента для заливки бетона у нас, вы гарантированно получаете надежную, долговечную и безопасную конструкцию, с которой ваш фундамент и дом будут прочными и безопасными на всю жизнь. Также у нас вы можете заказать бетонные работы в Херсоне или рассчитать стоимость строительства фундамента

Теги: вязка армирующая, вязка армирующая в ленточный фундамент, вязка армирующая в углах, Вязка армирующая в Херсоне, Вязка армирующая в Херсоне цена PROFI STORY — аренда профессиональных строителей Херсон цена!, вязание арматуры, вязание арматуры круглогубцами, вязание арматуры крючком, вязание армирующей монолитной плиты, вязание арматуры на фундаменте, вязание арматуры пластиковыми хомутами, вязание арматуры на фундаменте, вязание арматуры на проволоке, вязание спицами арматура снип, вязка арматуры на фундамент под заливку бетоном, вязка арматуры цена, вязка арматуры цена работы за метр квадратный, вязка армокаркаса Херсон строители прокат PROS STORY — строители профессионалы

Блог

закрыть

инструменты, материалы, способы и схемы вязания

Содержание статьи

Залогом надежности и долговечности любого здания является фундамент. Даже самые крепкие стены без нормального фундамента будут постепенно разрушаться, а чтобы он был прочным, обычно используют армирование. Но его также нужно правильно соединить, чтобы в итоге получилась прочная конструкция, способная выдержать вес всего здания. Именно поэтому процесс вязания арматуры требует особого внимания и тщательного подхода.

Для создания прочного основания под фундамент можно сваривать отдельные металлические стержни. Но сейчас к этому способу прибегают гораздо реже, чем к вязанию по ряду причин.
На первых порах , при самостоятельном строительстве, процесс сварки, как правило, невозможен, ведь мало кто знает в совершенстве все тонкости и нюансы этого дела, поэтому гораздо проще перейти к вязанию. Более того, получается еще и намного быстрее.
Во-вторых , в местах сварки постепенно могут начать развиваться окислительные процессы, а значит, сварной шов станет не таким прочным, а фундамент потеряет часть своей надежности. При вязке арматуры значительно снижается риск коррозии, что становится еще одним преимуществом этого метода.
В-третьих , при сварке, особенно нештатной, нарушается структура металла, что не очень хорошо сказывается на конечном качестве работы. Если арматура вяжется правильно, то фундамент, перемычки и другие железобетонные конструкции будут надежными и долговечными. Но упор здесь нужно делать именно на правильность работы.

Материалы для вязания арматуры

Для вязания арматуры необходимо сначала купить все необходимое. Прежде всего, это само 9Фитинги 0010 : используются стальные стержни определенного диаметра и длины. Надежность и прочность готового фундамента напрямую зависит от толщины арматуры, а диаметр стержня не должен быть менее 6 мм. По длине в основном все удилища стандартны – от 6 метров. Арматуру лучше приобретать с доставкой: это удобно и позволит сэкономить силы и время, затрачиваемые на возведение фундамента. Также обратите внимание на поверхность арматуры, ведь есть гладкие изделия, а есть стержни с насечками, гребнями, гофром. Последние отличаются лучшим сцеплением с бетоном, поэтому в итоге получается более прочная конструкция.

Металлические стержни соединяются либо проволокой, либо пластиковыми хомутами. И именно качество этих соединительных элементов напрямую влияет на целостность и прочность.

Проволока для вязания арматуры выбирается круглого сечения и диаметром 1,2-1,4 мм: если взять потоньше, то она не справится с нагрузкой, а если потолще, то с трудом. согнуть. Для этой цели отлично подходит отожженная стальная проволока, которая обычно продается в бухтах. Он легко гнется, быстро принимает нужную форму, но при этом отличается высокой прочностью и долговечностью. Необожженную проволоку для этих целей лучше не использовать, с ней гораздо сложнее работать: ее трудно согнуть, она часто ломается, но при необходимости ее можно превратить в обожженную проволоку. Итак, просто подержите его над открытым огнем, а затем оставьте остывать на воздухе на полчаса.

Для вязания понадобится отрезков проволоки длиной 25-30 см: каждый раз отрезать или откусывать нужный отрезок не очень удобно, поэтому опытные специалисты рекомендуют складывать проволоку несколько раз, соблюдая необходимую для работы длину, а потом просто болгаркой вырезаем точки сгиба. Таким образом, через несколько минут все элементы будут готовы, и вам не придется отвлекаться на постоянную резку.

Сейчас все популярнее пластиковые хомуты Однако многие строители остаются консервативными и не доверяют этому способу крепления. Тем не менее, использование хомутов обеспечивает надежную фиксацию арматуры, но также связано со многими тонкостями. Так, «голый» каркас не выдерживает динамических нагрузок, и при неправильном наступлении на верхние элементы всей конструкции при сборке или неправильном заливании ее бетоном некоторые крепления могут не выдержать и треснуть. С особой осторожностью нужно будет использовать вибрационное оборудование при уплотнении бетона. Очевидным преимуществом пластиковых хомутов является максимально простой процесс их использования, ведь достаточно просто правильно затянуть хомут в месте соединения двух стержней, а сделать это можно легко и быстро.

Инструменты для вязания арматуры

Конечно, проволоку можно вязать руками, но процесс будет проще, быстрее и эффективнее, если использовать для этого специальные инструменты. Итак, можно использовать крючок : в хозяйственных магазинах их предостаточно, и купить не проблема. Можно найти как самые обычные модели, так и винтовые и полуавтоматические крючки: хотя они и облегчают работу, но все же требуют приложения физической силы, пусть даже не для вращения крючка, а для подергивания инструмента. Многие профессионалы говорят, что магазинные крючки не всегда удобны, они короткие и быстро ржавеют, поэтому советуют изготовить такой инструмент самостоятельно: в итоге можно сэкономить и сделать процесс вязания в будущем более удобным. Для этого может понадобиться кусок гофрированной арматуры, а в ручку можно вмонтировать подшипник, чтобы было удобнее работать. Для этих целей подойдет гвоздь, который можно использовать как насадку для шуруповерта.

Альтернатива крючкам и всем самоделкам — Пистолет для вязания арматуры . Это устройство, которое значительно упрощает и автоматизирует весь процесс и станет просто незаменимым, когда речь идет о масштабном строительстве. Устройство само скручивает проволоку с необходимой силой и в определенной степени за рекордно короткое время — 0,8 с. Кроме того, весят такие устройства немного, поэтому вторая рука может быть свободна, она может держать крепление. В зависимости от диаметра арматуры подбирается конкретная модель пушки, а современный ассортимент позволяет подобрать оборудование под любой диаметр стальных стержней. Из-за высокой стоимости данного агрегата покупать его имеет смысл только крупным строительным компаниям.

В домашних условиях можно создать альтернативу пистолету для вязания арматуры и переделать для этого обычную отвертку: дрель не подходит из-за большей скорости вращения. В держатель инструмента вставляется своего рода вязальный крючок, который можно сделать самостоятельно из проволоки сечением 4 мм, толстого обрубленного гвоздя, штучного электрода и т.д. Своими руками ничего делать не надо руки — просто нажмите кнопку и крепко держите инструмент.

Пистолетом вязать арматуру в 5-7 раз быстрее, чем крючком, но и у этого способа есть свои недостатки. Он очень плохо подходит для труднодоступных мест, потребляет больше провода и нуждается в регулярной подзарядке аккумулятора или подключении к электрической сети.

Способы и схемы вязки арматуры

В первую очередь необходимо подготовить все материалы для монтажа, перенести их на место установки, при необходимости выровнять арматуру и под нее подложить пластмассовые хомуты, которые размещаются между арматурой и опалубки и необходимы для того, чтобы отдельные части арматуры не торчали из-под бетона. Теперь можно производить букет. Армирование можно вязать несколькими способами, в зависимости от используемых инструментов и материалов.

Итак, если для вязания пластиковых хомутов используется самозатяжка, то здесь вопросов возникнуть не может в принципе, а главное хорошо их затягивать. Еще проще обстоит дело с пушкой, с которой он все делает буквально за одно мгновение. Наиболее сложным и трудоемким является процесс вязания арматуры проволокой и крючком: используется несколько основных способов и приемов.

На сегодняшний день существует множество вариантов вязания арматуры, которые отличаются тем, где изгибается проволока. В принципе, по надежности и прочности все варианты практически одинаковы, и каждый может выбрать наиболее удобную для себя технику.

Способ №1

Самый простой и распространенный вариант, который включает в себя такую ​​последовательность действий:

• сложите проволоку вдвое;
• проводим проволоку для армирования, в месте соединения двух стержней;
• проденьте крючок в петлю проволоки;
• пальцами подтягиваем свободный конец проволоки к крючку и накладываем на него, слегка сгибая;
• начинаем вращательные движения крючком, скручивая оба конца проволоки;
• через 3-5 витков, когда соединение надежно закрепится, можно достать крючок из петли.

Способ №2

Процесс имеет много общего с предыдущим, но все же немного отличается:

• складываем провод пополам и кладем под арматуру, в нужной точке соединения ;
• зацепить петлю;
• второй конец загибаем через крючок так, чтобы в итоге образовалась О-образная петля;
• полученную петлю скручиваем до достижения надежной скрутки, после чего вытаскиваем крючок.

Способ №3

По мнению многих специалистов, именно этот способ самый удобный, так как освобождает одну руку:

• проволоку заводим под арматуру;
• вставьте крючок в петлю и подденьте им второй конец проволоки;
• согните проволоку вниз;
• натяните крючок на себя, покрутите несколько раз и готово.

Способ №4

• снова складываем проволоку пополам и заводим под арматуру;
• аккуратно прижимаем к стержню, и загибаем концы на себя;
• вставьте крючок, сделайте несколько оборотов и достаньте крючок.

Этот способ позволяет получить более надежную скрутку. Самые опытные мастера советуют согнуть проволоку перед скруткой, чтобы не делать много оборотов, ведь надежность не повысится, но есть вероятность, что проволока просто порвется. Оптимальное количество оборотов 3-5.

Как видите, все способы очень похожи, и отличаются только нюансами. Если вам необходимо связать арматуру своими руками, то после нескольких попыток вы сможете привыкнуть и подобрать для себя оптимальный вариант. Некоторые мастера говорят, что процесс ручного вязания упрощается, если использовать винтовые крючки, но это вопрос техники и привычки.

В заключение

Вязание арматуры — хоть и не самая простая задача, но, в принципе, вполне посильная даже самому неопытному мастеру. Вам остается только запастись необходимыми инструментами, выбрать подходящий способ вязания и приступать к действиям.
