Проход вентиляции через кровлю — узлы и особенности монтажа

Содержание статьи:

Вентиляционная система зданий чаще всего обустраивается с выходом воздуховода через кровлю. По аналогичному принципу сделан аэратор на металлической крыше из профнастила или металлочерепицы, предназначенный для вентиляции подкровельного пространства. В местах стыковки вентиляционной трубы с кровельным пирогом образуется узел прохода (УП). Для каждого типа крыши существует свой узел прохода вентиляции через кровлю, отличающийся формой, размером и функциональностью.

Разновидности проходок

Сделать проход через кровлю воздуховода непросто, ведь нарушается целостность покрытия, а иногда даже стропильной системы. Образовывавшийся узел в точке стыковки с крышей требует тщательной защиты от проникновения влаги. Упростить монтаж помогают проходки, различающиеся конструкцией в зависимости от предназначения:

Проходки для обустройства точки вывода воздушных выводов бывают без клапана или с клапаном. Простые модели без клапана самые дешевые. Ими обустраивают узел прохода воздуховода через кровлю частных домов. Конструкция с клапаном предусматривает использование заслонки, перекрывающей при надобности отвод. Такие проходки монтируют на крышах производственных и административных зданий, где вентиляционная система работает не постоянно.

Производство утепленных проходок и без теплоизоляции позволяет выбрать подходящее изделие в зависимости от места его установки. Не утепленные проходки применяют при расположении воздуховода вблизи конька. Допускается делать проход вентиляции через крышу без теплоизоляции в регионах с жарким климатом. Утепленные базальтовой изоляцией проходки используют с отводами, выходящими далеко от конька и сильно возвышающимися над крышей. Утеплитель предотвращает образование в трубе конденсата из-за разности наружной и внутренней температуры.

Использование проходок с автоматическим и механическим управлением зависит от типа вентиляционной системы, где они будут работать.
Механические модели предназначены для ручного управления постоянно работающих вентиляционных систем, где не требуется часто перекрывать и открывать их. Регулировку циркуляции воздуха выполняют с помощью троса. Автоматические проходки предназначены для вентиляционных систем, управляемых электронным контроллером.

Многие неопытные владельцы частных домов считают, что обустройство выхода дымохода и воздуховода через крышу – это одно и то же. Это грубая ошибка, так как внутри дымохода температура воздуха может достигать 800^оС, что требует обустройства вокруг трубы короба из негорючих материалов. В трубе, проходящей через кровлю вентиляции, температура воздуха максимум на 1^оС выше от комнатной. Установка воздушных отводов не требует проведения огнезащитных мер.

Основные характеристики узлов прохода по ГОСТ

Отечественный производитель изготавливает узел прохода через кровлю согласно ГОСТ 15150. Документ отображает все размеры изделия, материал изготовления, а также указывает на соблюдение зазоров во время монтажа элементов.

Производятся УП различающиеся формой и габаритом, и ко всем изделиям предъявляются основные требования:

толщина металла, используемого для изготовления прохода, не должна быть менее 1,19 мм;
допускается диапазон диаметра изделия круглой формы от 100 до 125 мм;
размеры прямоугольных УП неограниченны;
все стенки изделия должны быть покрыты антикоррозийным составом;
опорное кольцо должно быть больше сечения патрубка на 300–400 мм;
весь узел прохода вентиляции через кровлю без учета клапана не должен быть длиннее 1 метра;

Вентиляционная система здания работает по принципу аэратора. Перед выбором определенной конструкции УП производят расчеты влажности, загазованности, температуры, запыленности и других параметров помещения.

Маркировка УП

На данный момент производят 11 разновидностей изделий со стандартными размерами, помогающих обустроить узел прохода воздуховода через кровлю, и все они имеют свою маркировку:

После буквенного обозначения УП всегда идут цифры. Первая цифра 1 и идущие после нее от 01 до 10 обозначают стандартные размеры изделия, не оборудованного клапаном, а также кольцом для конденсата. Пример такой маркировки – УП1-01.
Первая цифра 2 и все последующие от 01 до 10 обозначают те же стандартные размеры изделия без конденсатного кольца, но уже с механическим клапаном. Пример маркировки – УП2-02.
Первая цифра 3 и все следующие 11–22 обозначают стандартные размеры изделий с механическим клапаном и кольцом для конденсата. Пример маркировки – УП3-22.

Если прохождение через кровлю вентиляции имеет нестандартные габариты, допускается индивидуальное изготовление УП по размерам заказчика.

Общие правила и порядок монтажа узла

Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:

Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.

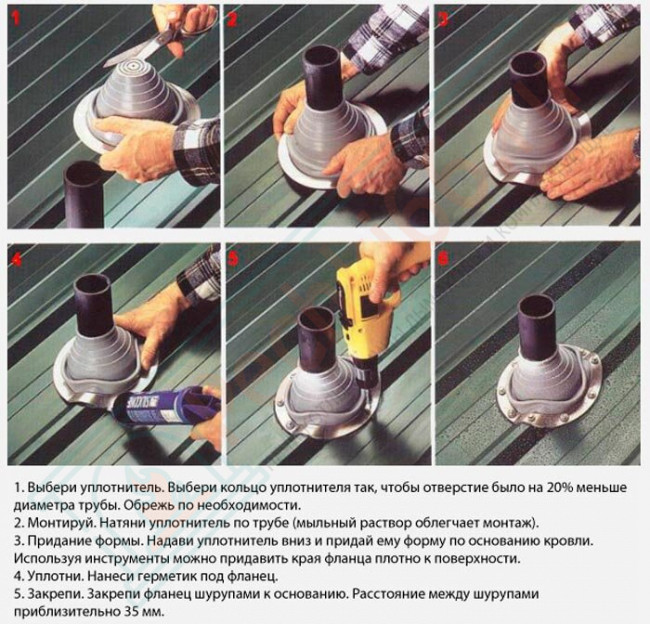

Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.

Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.

Советуем почитать:

Вентиляционные выходы для металлочерепицы: как выбрать и установить

Устройство вентиляции является частью работ при строительстве дома. От того, насколько грамотно она будет сделана, зависит микроклимат внутри помещения и комфорт его обитателей.

Вентиляционный выход для металлочерепицы устанавливают на кровлю и соединяют с вентиляционным каналом, который предназначен для удаления отработанного воздуха и запахов из помещения. Это обеспечивает герметичность крыши в местах прохода.

Начальным этапом проектирования является разработка схемы вентиляции. В жилом здании стоит предусмотреть удаление воздуха из таких помещений как:

ванная комната;
санузел;
кухня (в том числе и кухня-столовая).

Кроме вентиляционных каналов, выход на кровлю потребуется для фановой трубы канализации. По возможности, все воздуховоды должны проходить вертикально, без сильных перегибов.

Не стоит сводить все каналы в один и делать общий вывод на кровлю. Это упростит монтаж, но снизит эффективность вентиляции и вызовет серьезные сложности при эксплуатации.

Воздуховоды в доме рекомендуется располагать так, чтобы труба выходила близко к коньку кровли. В этом случае большая часть конструкции будет находиться внутри здания, благодаря чему:

предотвращается промерзание;
снижается риск повреждения трубы ветром или другими неблагоприятными явлениями.

Чтобы провести вентиляционную трубу через кровлю близко к коньку, нужно заранее продумать планировку помещений, расположение кухонь и санузлов.

Выбор проходных элементов для металлочерепицы

При покупке вентиляционного выхода важно обращать внимание на профиль покрытия, деталь должна точно повторять очертания волны, плотно прилегать к трубе вентиляции и металлической черепице.

Существует несколько разновидностей кровельных проходок:

Бесклапанные или с клапаном. При строительстве жилого дома предпочтение стоит отдать более дешевым моделям без клапана. Второй вариант подойдет для устройства системы вентиляции в административном или производственном здании.
С утеплением или без. В регионах с холодными зимами лучше выбирать вентиляционный выход для металлочерепицы с термоизоляцией. Особенно это необходимо при расположении трубы близко к карнизу. При установке выхода рядом с коньком или в южных регионах, достаточно будет недорогого варианта без утеплителя.
С ручным или автоматическим управлением. Для постоянно работающих систем жилого дома выбирают простые модели с тросиком для регулирования циркуляции воздуха.

Важно не путать вентиляционную проходку с такой же деталью для дымоходов. Температура воздуха в последних намного выше, поэтому потребуется предусмотреть противопожарную защиту.

depositphotos

Последовательность монтажа

Чтобы грамотно выполнить работу, необходимо строго следовать рекомендациям производителя. В общем случае устройство вентиляционного выхода через металлочерепицу будет выглядеть следующим образом:

По шаблону проходного элемента на поверхности кровельного покрытия очерчивается контур. Деталь располагают в верхней части волны металлической черепицы.
Ножницами для металла или зубилом по контуру вырезается отверстие.
По размерам отверстия в уплотнительной прокладке проходки очерчивают деталь в гидроизоляции кровли маркером. Далее аккуратно ножом вырезают отверстие по нарисованной линии. Очень важно не повредить гидроизоляцию на остальной части ската.
На уплотнитель наносят герметик. Деталь устанавливают на гидроизоляционную пленку и закрепляют саморезами к обрешетке.
На проходной элемент наносится герметик. После этого деталь устанавливается на покрытие кровли и закрепляется к черепице на саморезы.
Выход вентиляционной вытяжки или канализационной трубы монтируется на проходку. После проверки вертикальности, части конструкции скрепляются саморезами.

Выход вентиляционной вытяжки с каналом внутри дома соединяют напрямую. Чтобы свести канализационные трубы с выходами, используют гофрированный элемент.

Проверяя качество работ, стоит обратить внимание на основание проходной детали. Оно должно быть очень плотно прижато к кровле. Настолько, что из-под прокладки выдавливаются излишки герметика.

Опоры воздуховодов — кровельные опоры Walraven

Так как удобнее всего климатические устройства устанавливать на кровле многоэтажных зданий, то сразу же встает вопрос: — Как установить воздуховоды на крыше?

Оптимальные решение такой задачи предлагает компания Walraven, которая разработала, производит и реализует системы для удобного и надежного размещения такого оборудования на крыше.

Монтаж воздуховодов на кровле прежде всего должен удовлетворять таким требованиям:

удобство доступа к магистрали для ее обслуживания;
надежность и прочность крепления;
установка воздуховодов на крыше должна исключить повреждение поверхности кровли.

Опоры воздуховодов для мягкой кровли Walraven

Они обладают следующими преимуществами:

данные опоры не крепятся к кровле, что исключает ее повреждение;
удобство сборки и разборки несущих конструкций благодаря идеальной подгонке элементов;
безопасность обслуживания и эксплуатации систем, установленных с помощью опор для воздуховодов.

Так как воздуховод являет собой большую и легкую конструкцию, имеющую повышенную парусность, при разработке крепежно-опорной рамы для монтажа воздуховодов на мягкой кровле в первую очередь необходимо учесть влияние ветровых нагрузок.

Для достижения оптимального результата конструкция расчетным методом проверяется на опрокидывание и влияние снеговых нагрузок, после чего принимается решение по частоте расстановки рам, а также типе используемых кровельных опор.

Опоры для крепления воздуховодов на крыше с мягкой кровлей от Walraven: виды типовых конструкций

Ниже расположены самые популярные П и Н-образные конструкции с использованием:

двух опор BIS Ursus Foot;
двух опор BIS Yeti 480.

Рама для горизонтальных круглых воздуховодов Д 80-400

Позиция	Артикул	Наименование	Количество
1	67687400	BIS Ursus Foot Кровельная опора (BUP) (горизонтальная) 400мм	2шт
2	65018347	BIS RapidStrut профиль монтажный (BUP1000) 41x41x2,5×3000мм
3	665885202	BIS RapidStrut Уголок 90° (BUP1000), 2 отверстия, 2 монтажные гайки 62×62мм	2шт
4	6566041	BIS Strut Заглушка профиля 41×41мм	2шт
5	665185108	BIS Strut Монтажная гайка G2 (BUP1000) М8	1шт
6	63081008	BIS Шпилька (BUP) DIN 976-1 M10 1м	1шт
7	61281008	BIS Гайка (BUP1000) М8 ISO 4032	2шт
8	61481030	BIS Болт с шестигранной головкой (BUP) DIN 933 М10×30мм	4шт
9	65188010	BIS Strut Канальная Гайка (BUP) М10	8шт
10	65381010	BIS Шайба WMO-35 (BUP) 10/25мм	8шт
11	66588361	BIS Strut Т-образный тройной соединитель 90 (BUP), 138×100мм	2шт
12	61481025	BIS Болт с шестигранной головкой (BUP) DIN 933 М10×25мм	4шт
13	4115080	BIS Aero Вентиляционный хомут с TRE М8 80мм	1шт
	4115100	BIS Aero Вентиляционный хомут с TRE М8 100мм	1шт
	4115125	BIS Aero Вентиляционный хомут с TRE М8 125мм	1шт
	4115140	BIS Aero Вентиляционный хомут с TRE М8 140мм	1шт
	4115150	BIS Aero Вентиляционный хомут с TRE М8 150мм	1шт
	4115160	BIS Aero Вентиляционный хомут с TRE М8 160мм	1шт
	4115180	BIS Aero Вентиляционный хомут с TRE М8 180мм	1шт
	4115200	BIS Aero Вентиляционный хомут с TRE М8 200мм	1шт
	4115250	BIS Aero Вентиляционный хомут с TRE М8 250мм	1шт
	4115315	BIS Aero Вентиляционный хомут с TRE М8 315мм	1шт
	4115355	BIS Aero Вентиляционный хомут с TRE М8 355мм	1шт
	4115400	BIS Aero Вентиляционный хомут с TRE М8 400мм	1шт

Рама для горизонтальных прямоугольных воздуховодов 100-500 xH

Позиция	Артикул	Наименование	Количество
1	67687600	BIS Ursus Foot Кровельная опора (BUP) (горизонтальная) 600мм	1шт
2	65018227	BIS RapidStrut профиль монтажный (BUP1000) 41x21x2,5×2000мм
3	665885202	BIS RapidStrut Уголок 90° (BUP1000), 2 отверстия, 2 монтажные гайки 62×62мм	4шт
4	6566021	BIS Strut Заглушка профиля 41×21мм	2шт

Рама для горизонтальных прямоугольных воздуховодов 1000 xH

Позиция	Артикул	Наименование	Количество
1	665885102	BIS RapidStrut Уголок 90° (BUP1000), 2 отверстия, 2 монтажные гайки 62×42мм	2шт
	665885205	BIS RapidStrut Уголок 90° (BUP1000), 4 отверстия, 4 монтажные гайки 103×103мм	2шт
2	65058252	BIS RapidStrut DS5 Профиль (BUP) 41x51x2x2000мм	2м
3	65018247	BIS RapidStrut профиль монтажный (BUP1000) 41x41x2,5×2000мм
4	6566041	BIS Strut Заглушка профиля 41×41мм	2шт
5	67685201	BIS Yeti V Кровельная опора (BUP) 335×335мм с антивибрационным ковриком	2шт
	67685001	BIS Yeti V Кровельная опора (BUP) 480×480мм с антивибрационным ковриком	2шт

Рама для горизонтальных прямоугольных воздуховодов Д 80-400 xH

Позиция	Артикул	Наименование	Количество
1	67685001	BIS Yeti V Кровельная опора (BUP) 480×480мм с антивибрационным ковриком	2шт
	67685201	BIS Yeti V Кровельная опора (BUP) 335×335мм с антивибрационным ковриком	2шт
2	65058252	BIS RapidStrut DS5 Профиль (BUP) 41x51x2x2000мм	2м
3	65018247	BIS RapidStrut профиль монтажный (BUP1000) 41x41x2,5×2000мм
4	665885102	BIS RapidStrut Уголок 90° (BUP1000), 2 отверстия, 2 монтажные гайки 62×42мм	2шт
5	6566051	BIS Strut Заглушка профиля 41×51мм	2шт
6	665185108	BIS Strut Монтажная гайка G2 (BUP1000) М8	1шт
7	63081008	BIS Шпилька (BUP) DIN 976-1 M10 1м	1шт
8	61281008	BIS Гайка (BUP1000) М8 ISO 4032	2шт
9	4115080	BIS Aero Вентиляционный хомут с TRE М8 80мм	1шт
	4115100	BIS Aero Вентиляционный хомут с TRE М8 100мм	1шт
	4115125	BIS Aero Вентиляционный хомут с TRE М8 125мм	1шт
	4115140	BIS Aero Вентиляционный хомут с TRE М8 140мм	1шт
	4115150	BIS Aero Вентиляционный хомут с TRE М8 150мм	1шт
	4115160	BIS Aero Вентиляционный хомут с TRE М8 160мм	1шт
	4115180	BIS Aero Вентиляционный хомут с TRE М8 180мм	1шт
	4115200	BIS Aero Вентиляционный хомут с TRE М8 200мм	1шт
	4115250	BIS Aero Вентиляционный хомут с TRE М8 250мм	1шт
	4115315	BIS Aero Вентиляционный хомут с TRE М8 315мм	1шт
	4115355	BIS Aero Вентиляционный хомут с TRE М8 355мм	1шт
	4115400	BIS Aero Вентиляционный хомут с TRE М8 400мм	1шт

Опоры воздуховодов для мягкой кровли Вальравен: особенности

Работа основных климатических установок создает вибрацию всей системы, в том числе и магистралей воздуховода. Это может привести к повреждению мягкой кровли, но использование резиновых антивибрационных ковриков с дренажными отверстиями между кровлей и основанием монтажной опоры для воздуховода позволяет избежать этого.

Типовые конструкции выбирают исходя из таких данных:

расчетной нагрузки на кровлю;
угла наклона кровли, при его наличии;
протяженности магистрали и габаритов ее элементов.

Типовые конструкции включают все необходимое для монтажа воздуховодов на крыше. Цена за комплект опор для воздуховодов зависит от размера рамы, типа опоры и текущего курса евро.

Важно!
Здесь представлены некоторые примеры типовых кровельных опор для воздуховодов. Но на самом деле их намного больше. Мы обязательно подберем самые оптимальные конструкции согласно вашим требованиям. При необходимости, специалисты нашей компании укомплектуют конструкцию согласно существующих условий прокладки магистрали по индивидуальным требованиям Вашего проекта.

Опоры для крепления воздуховодов Вальравен: преимущества

Важно!
1. Надежность. Кровельные опоры Вальравен изготовлены из современного материала — древесно-полимерного композита, который отличается устойчивостью к воздействию:

температурных перепадов;
прямых солнечных лучей;
повышенной влажности;
механическим нагрузкам;
химически агрессивной среды.

2. Применение антикоррозийной защиты металлических элементов по технологии Ultra Protect 1000. Результаты испытаний показывают, что коррозия начинает проявляться не ранее 1000 часов нахождения покрытых по этой технологии металлических элементов в соляном тумане, что гарантирует долговечность опор не менее 25 лет.

3. Утяжелители. Поскольку опоры магистральных сетей фиксируются весом конструкции, то для придания системе дополнительной устойчивости Walraven предусматривает использование специальных бетонных блоков массой 8 кг., чего не имеет ни одна другая аналогичная система любого другого производителя.

4. Монтаж воздуховодов на кровле с уклоном. Опоры серии BIS YETI 480 для крепления воздуховодов, оснащены механизмом изменения угла наклона, что позволяет размещать вертикальные стойки рамы на поверхности с уклоном до 7 градусов.

5. Долговечность и эстетика. Конструкции Вальравен полностью сохраняют функциональность и привлекательный внешний вид на протяжение 25 и более лет эксплуатации.

6. Простота монтажа. Тщательно продуманная конструкция и идеальная совместимость элементов опорной системы, а также перфорированный профиль упрощают монтаж магистрали в труднодоступных местах.

Уникальность системы BIS Yeti для воздуховодов на плоской или наклонной крыше

возможность создания сложных конструкций; Разнообразие конструктивных элементов системы и их идеальная совместимость с перфорированным профилем Strut позволяет создавать конструкции высокой сложности.
удобная регулировка; Продуманный конструктив и идеально изготовленные компоненты позволяют с высокой точностью позиционировать магистрали воздуховодов.
защита от вибрации: Использование специального антивибрационного коврика между опорой и кровлей нейтрализует воздействие вибрации на ее поверхность. Кроме того, такой коврик имеет противоскользящие свойства, что исключает смещение магистральных опор даже при сильной вибрации.
возможность вращения на 360°. Благодаря специальному вкладышу в основании вертикальной опоры она может легко вращаться, что способствует удобству монтажа магистралей воздуховодов.

3 причины купить опоры для воздуховодов в нашей компании

1. Выгодное ценообразование. Мы сотрудничаем с компанией Walraven на условиях официального дилера. Поэтому получаем продукцию от производителя без наценок и посреднических интересов, что позволяет предлагать Вам выгодные условия.

2. Бесплатный расчет нагрузок. Определить оптимальную комплектацию и выбрать конструкции невозможно без расчета нагрузок, который наши специалисты сделают по вашему проекту совершенно БЕСПЛАТНО.

3. Оперативная отгрузка. Мы отпускаем продукцию с собственного склада, что позволяет нам сделать это уже на третий день после зачисления денег на расчетный счет нашей компании.

Кровельные опоры Walraven, Big Foot или Hilti?

Сравнительная таблица с главной

	Кровельные опоры Walraven	Кровельные опоры Big Foot	Кровельные опоры Hilti
Характеристики
Материал:	Древесно-полимерный композит (WPC)- экологически чистый материал, отличающийся высокой устойчивостью к влаге и воде. Устойчив к UV и химическим воздействиям	Пластик	Плита: алюминиевое литьё. Резиновая плита: этилен-пропиленовый каучук.
Размер опоры, мм:	335х335; 480х480	305х305; 450х450	290×290; 345х345
Максимальная нагрузка на опору	20 kN; 30 kN*	300 кг; 500 кг	10 kN; 20 kN
Вес опоры, кг	1.12; 4.5	3,65	2,3; 3,05
Тип соединения опоры с профилем	жесткое через адаптер	Без адаптера.	соединение профилей к крепежному элементу с использованием фиксирующей монтажной гайки или гайки-барашка
Возможность использования спец бетонных блоков для придания конструкции большей устойчивости	Есть	Нет	Нет
Возможность вращения адаптера на 360°	Есть	Нет	Есть
Возможность горизонтального монтажа	Есть	Нет	Есть

Вентиляционный выход для металлочерепицы: принцип монтажа, эксплуатация

Конструкция крыши должна обеспечивать надежную защиту здания от внешних погодных факторов. Но помимо герметичности и долговечности необходимо предусмотреть вентиляционный выход для металлочерепицы. Воздухообмен между плоскостями кровельного материала является одним из определяющих условий нормального функционирования кровли.

Зачем это нужно? ↑

Основой для изготовления металлочерепицы служит стальной лист, которому методом штамповки придают нужную форму. В отличие от традиционных кровельных покрытий она обладает большей теплопроводностью, т.е. быстрее нагревается, что в зимний период приводит к появлению конденсата на внутренней поверхности из-за разницы температур.

Это является одним из основных факторов ухудшения состояния кровельных элементов – стропил, досок обрешетки и т.д. Поэтому при укладке металлочерепицы предусматривают специальные воздушные каналы, располагающиеся между стропил. Для своевременного вывода избыточной влаги на поверхность кровли устанавливают проход вентиляции через металлочерепицу. Она должна выполнять следующие функции.

Стабилизация температуры по всей поверхности крыши, что является основным фактором предотвращения образования наледи в зимний период.
Удаление конденсата не только с кровельного материала, но и с теплоизоляционного и гидроизоляционного слоя.
Предотвращение образования грибка и плесени на деревянных элементах: лагах, досках и стропилах.

Как правильно установить вентиляционные выходы, и какие материалы для этого нужно использовать? Все зависит от специфики конструкции устройства проветривания и конфигурации крыши.

Принципы обустройства воздушных каналов ↑

На первом этапе необходимо проанализировать температурные процессы, проходящие под основным кровельным материалом. Температура в воздушном зазоре отличается от уличной в сторону увеличения. При этом на поверхности металлочерепицы образуется конденсат.

Это связано со смещением точки росы в сторону кровельного пирога. Логичным выходом из этой ситуации является стабилизация температуры и влажности. Для этого предусмотрен зазор между основным материалом покрытия и обрешеткой. Для крыши с большой площадью достаточно вентиляции между наружным торцом и коньком.

Совет

Если площадь ската превышает 60 м.кв. – необходимо устанавливать дополнительные вентиляционные каналы для металлочерепицы.

Они представляют собой цилиндрические конструкции с дефлектором. После их монтажа температурное равновесие будет восстановлено, а влага на поверхности гидроизоляционного слоя будет удаляться.

При выборе воздуховодов необходимо учитывать следующие параметры кровли.

Конфигурация. Если уклон составляет менее 20 градусов – на каждые 60 м.кв. покрытия необходим 1 воздушный выход для металлочерепицы с минимальным диаметром 50 мм.
Климатические особенности региона. От этого зависит выбор материала изготовления воздуховода. Некоторые пластиковые модели не приспособлены для эксплуатации при температурах ниже -30 град. В таком случае рекомендовано устанавливать изделия из нержавеющей или оцинкованной стали.
Плотность прижима корпуса вентиляции крыши из металлочерепицы. Это необходимо для обеспечения герметичности покрытия и предотвращения попадания атмосферных осадков внутрь кровельного пирога.
Сквозной или поверхностный метод монтажа. В некоторых конструкциях предусмотрена возможность двойной вентиляции – воздушного зазора крыши и чердачного помещения.

Для частного домостроения рекомендуется ознакомиться с пунктами ГОСТ-15150. Несмотря на то что он рассчитан на обустройство больших промышленных вентиляционных каналов, в его содержании есть основные требования к системам воздухообмена жилых зданий.

Комплектующие и монтаж ↑

Для установки воздушных каналов лучше всего применять заводские модели. Они рассчитаны на монтаж в кровлю из металлочерепицы, смогут обеспечить должный уровень герметичности и имеют длительный срок эксплуатации. На что нужно обращать внимание при выборе подобных элементов?

Прежде всего – на диаметр воздуховода. Оптимальное значение этого параметра должно равняться 50 мм. Также в конструкции обязательно должен быть дефлектор – защита от попадания влаги. В зависимости от месторасположения канала (горизонтальное или вертикальное) эту функцию может выполнять корпус или колпак поверх трубы. Также важно различать назначение вентиляции.

Кровельная ↑

Предназначена для стабилизации температурного режима только в воздушном зазоре крыши. Представляет собой воздушный выход с относительно небольшим проходным отверстием. Лучше всего выбирать вентиляцию через металлочерепицу с решеткой. Основная проблема эксплуатации в подобных конструкциях заключается в большой вероятности образования наледи. Это значительно уменьшает воздухообмен, в некоторых случаях полностью прекращает его. Поэтому рекомендуется устанавливать другой тип вентиляции.

Сквозная ↑

Принцип работы практически полностью идентичен коаксиальной трубе дымохода отопительного котла. Основной воздушный выход для металлочерепицы через сквозное отверстие монтируется сквозь весь кровельный пирог, обеспечивая вентиляцию чердачного помещения. Двойной корпус, изолированный от внутреннего воздуховода, выводит излишки влаги из кровельного пространства. Установка такой конструкцию более трудоемка, навигация от эксплуатации значительно выше, чем у кровельной.

Для монтажа необходимо заранее на поверхности крыши сделать соответствующее отверстие. Его наружный диаметр зависит от типа воздуховода. Многие заводские модели имеют специальные резиновые уплотнители по краям для обеспечения герметичности стыков. При прохождении через гидроизоляционный и теплоизоляционный слоя устанавливают пластиковые переходники. Они защитят изоляционные материалы от разрыва при возможном смещении корпуса воздуховода.

Совет

Помимо условия, что один канал необходим на каждые 60 м.кв. кровли, его монтаж должен осуществляться на расстоянии не более 60 сантиметров от края вентилируемого конька для металлочерепицы. Для улучшения воздухообмена они также делаются вентилируемыми.

Особенности эксплуатации ↑

Помимо корректной установки необходимо соблюдать плавила эксплуатации вентилируемых выходов. Это относится к зимнему периоду, когда вероятность обледенения высока. Для этого необходимо выполнять следующие действия.

Проводить визуальный осмотр. Уровень снежной шапки не должен превышать высоту вентиляционного канала. В противном случае он не будет выполнять свои функции.
Первым признаком правильно сделанного воздуховода является образование наледи на поверхности металлочерепицы. Это значит, что разница температур между наружным и внутренним слоем высока. Решение – прочистка уже имеющихся выходов или установка дополнительных.
Появление влаги в чердачном помещении в районе расположения конструкций сигнализирует о нарушение герметичности стыков. В этом случае необходимо проверить правильность монтажа. Можно использовать специальный герметик для улучшения изоляции.

Для того чтобы вентиляционный выход для металлочерепицы исправно выполнял свои функции требуется профессиональный подход, начиная с момента проектирование и заканчивая обслуживанием. Тогда срок службы кровельного покрытия увеличится, а в чердачном помещении будет оптимальный уровень температуры и влажности.

Как обустроить вентиляционный выход на кровле из металлочерепицы видеоурок

© 2021 stylekrov.ru
Грибки для вентиляции на крышу

Вентиляционные выходы – вентиляция кровли
Одной из важнейших задач при строительстве жилого дома является вентиляция кровли и подкровельного пространства. Правильно организованный вентиляционный выход – узел прохода вентиляции через кровлю позволит дому прослужить намного дольше без дополнительных финансовых вложений на ремонт. При этом в доме будет намного комфортнее жить и легче дышать.
Производители и цены
Узел прохода вентиляции между помещениями и кровлей. Вент-выходы Vilpe Vent производятся финской компанией SK Tuote. Запатентованные проходные элементы Вилпе имеют современный дизайн, разнообразие цветов и конструкций.
Вентиляция WIRPLAST не только не уступает по техническим характеристикам своим аналогам, но и превосходит их по эстетическому виду, что особенно важно для невысоких коттеджей и дачных домов.
Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени. Широкий выбор моделей и цветов помогут придать зданию привлекательный вид.
Аэраторы Shingle Vent II. За счет уникальной конструкции коньковой вентиляции Shingle Vent II (создается область пониженного давления – эффект Бернулли) тяга воздушного потока вдоль всей площади скатов от карнизной части здания к конькам/ребрам увеличивается в разы.
Кровельный аэратор Технониколь – это универсальный коньковый аэроэлемент, имеющий специальный фильтр для защиты от попадание мусора. Используется на коньке кровли из гибкой черепицы.
Система вентиляции кровли
Неотъемлемой частью современной кровельной системы является вентиляционный выход (вентвыход), который помогает избежать накопление в подкровельном пространстве влаги и пыли. Также такая система вентиляции позволяет организовать во внутренних жилых помещения эффективную вентиляцию, здоровый микроклимат и комфортные условия для проживания. Решать эти вопросы необходимо еще на этапе проектирования здания.
Кроме того, грамотно установленные вентиляционные выходы на крышу позволяют существенно экономить на отоплении и кондиционировании, а также помогают продлить срок эксплуатации кровли.
Плюсы применения вентиляционных выходов
обеспечивает циркуляцию воздуха в подкровельном пространстве;
продлевает срок службы покрытия крыши;
препятствует образованию влаги под кровельными материалами;
препятствует появлению грибка и плесени;
препятствует появлению конденсата в утеплителе;
препятствует процессу обледенения крыши;
обеспечивает поступление свежего воздуха во внутридомовые помещения;
устраняет пыль, неприятные запахи, лишнее тепло в помещениях;
регулирует влажность в подвальных помещениях.
Кровельные вентиляционные выходы и другие аксессуары
Грамотно подобранные кровельные выходы для вентиляции — гарантия правильного технического монтажа и долговечности кровли. Также аксессуары для кровли, при правильном использовании, являются незаменимым средством для дизайнерских идей и воплотить в жизнь ваши самые смелые архитектурные замыслы.
Кровельные вентиляционные выходы – необходимый элемент современных малоэтажных загородных домов и строений. Они позволяет избежать протечек и накопления влаги в подкровельном пространстве, организовать эффективную вентиляцию внутренних помещений, создать здоровый микроклимат, а также заметно сократить ваши расходы на отопление и кондиционирование.

Купить вентиляционные выходы на крышу, вентиляция кровли в Москве, цены на кровельные вент-выходы

Вентиляция кровли – это вентиляционные выходы (вентвыходы) для кровли, аэраторы и вентиляторы. Правильный технический монтаж системы кровельной вентиляции.
Источник: www.mk4s.ru

[content-egg module=GdeSlon template=compare]
Вентиляция кровли из металлочерепицы — установка вентиляционного выхода
Даже самый лучший кровельный материал, идеально собранная стропильная система и строгое соблюдение всех основных технологических операций по монтажу не гарантируют того, что кровля будет надёжно защищать ваш дом в течение длительного времени. Функциональность кровли во многом зависит от того, как работают гидро- и пароизоляционные слои, а также система вентиляции. Отличные вентиляционные системы производятся фирмами Vilpe, Aquasystem и Ridge Master.
Вентиляция кровли
Зачем необходимо хорошее проветривание, допустим, комнаты, знают все. Но не все знают, что хорошая вентиляция кровли – одно из главных условий для поддержания оптимального уровня влажности внутри дома и в подкровельном пространстве.
Вентилируемые кровли служат намного дольше из-за того, что кровельный материал не подвергается разрушительному воздействию воды, которая скапливается в виде конденсата на любых (деревянных, кирпичных или металлических) поверхностях. Постоянный приток воздуха снаружи защищает чердачное помещение от испарений, возникающих вследствие перепада температур.
Вентиляция защищает от гниения деревянные элементы кровли и металлочерепицу от коррозии, мешает образованию на поверхности кровли наледи и сосулек на карнизах, не даёт намокнуть утеплителю (то есть помогает избежать теплопотерь). Летом вентилируемые кровли не перегреваются. Из всего вышесказанного можно сделать вывод – крыше необходима эффективно действующая вентиляционная система.
Кровельный пирог и его устройство
Одним из элементов общей вентиляции кровли являются вентиляционные зазоры в «кровельном пироге», который состоит из:
Слоя пароизоляции;
Слоя (или нескольких слоёв) утеплителя;
Слоя гидроизоляции;
Контробрешётки и обрешётки;
Кровельного покрытия (металлочерепицы и т. д.).
Система вентиляции утепленной и не утепленной крыши
Зазоры (пустоты) устраиваются с обеих сторон утеплителя (он не должен соприкасаться с соседними слоями, между ними и утеплителем должно оставаться свободное расстояние около 5 см). Они мешают пару, имеющему большую проникающую способность, попадать на утеплитель и позволяют кровле «дышать» (обеспечивают свободный доступ воздуха к продухам в коньке).
Устройство вентиляции в подкровельном пространстве
Вентиляция холодного чердачного помещения или мансарды предусматривает устройство системы отверстий и зазоров, через которые будет осуществляться постоянный воздухообмен. Самыми эффективными будут вентиляционные выходы в карнизах (под свесом крыши) и в коньках. В этом случае воздух циркулирует по всей площади крыши под кровельным ковром от карниза до конька.
Коньковые и карнизные продухи могут быть точечными (круглыми) или иметь продолговатую форму. В коньках продухи часто выполняются в виде щели на всю длину конька. Чтобы обеспечить нормальную циркуляцию воздуха общая площадь вентиляционных отверстий должна составлять 0,3-0,5% от всей площади крыши. Причём площадь вентиляционных отверстий на коньке и скатах должна быть больше площади карнизных продухов на 10-15 процентов.
Элементы подкровельной вентиляции
Кровля из металлочерепицы предусматривает коньковые и карнизные элементы с уже готовыми вентиляционными отверстиями, которые продаются в комплекте с кровельным покрытием.
Вентиляционные вытяжки устраиваются не только как отверстия в коньке, но и как отдельные элементы. Аэраторы предназначены для того, чтобы выводить испарения из подкровельного пространства. Подходят они практически для всех видов крыш.
Количество этих устройств зависит от следующих факторов:
Назначение здания и его конструктивные особенности.
Конфигурации кровли.
Площади крыши.
Кровельного покрытия.
Точечные аэраторы обычно имеют форму грибка и устанавливаются на скатах, недалеко от конька. Кроме пассивных аэраторов, в случае необходимости, на кровле устанавливают вентиляционные турбины и дефлекторы. Эти приспособления создают принудительную тягу, что значительно ускоряет движение воздуха в подкровельном пространстве.
Монтаж вентиляционного выхода в металлочерепице
Естественная вентиляция подкровельного пространства обеспечивается с помощью вентиляционных выходов, которые представляют собой трубы из металла в пластиковом кожухе. Сверху аэратора устанавливается колпак-дефлектор, усиливающий тягу и защищающий трубу от попадания в неё атмосферных осадков. Монтаж этого элемента системы нужно производить с особой тщательностью, чтобы не нарушить герметичность кровли. Последовательность операций:
Производится разметка под отверстие в листе металлочерепицы.
Вырезается отверстие ножницами по металлу.
Срез закрашивается специальной защитной краской с помощью кисти или аэрозольно.
Аккуратно убирается часть «кровельного пирога», так чтобы в отверстие прошёл проходной элемент.
В отверстие вставляется проходной элемент, уплотнённый силиконовым герметиком и крепится саморезами.
Устанавливается вентиляционный выход и с помощью строительного уровня устанавливается строго вертикально. Крепится саморезами.
Все места примыканий проклеиваются клейкой лентой и уплотняются герметиком.
Проведение монтажных работ
При небольшом уклоне ската устанавливаются специальные вентиляционные трубы, высота которых составляет не менее 50 см (над кровельным покрытием). Вентиляционные трубы устанавливаются из расчёта одна труба на 60 кв. м. кровли. Сейчас на кровлях из металлочерепицы всё чаще ставят пластиковые трубы. Они долговечны, просты в монтаже и хорошо смотрятся.
Крыша, покрытая металлочерепицей, вполне может простоять полвека. И срок её службы напрямую зависит от того, насколько эффективно работает вентиляционная система. Обеспечив крышу вашего дома постоянным притоком свежего воздуха, вы можете свободно вздохнуть сами и забыть о проблемах с крышей на несколько десятилетий.
Вентиляция и вентиляционный выход для металлчерепицы: устройство и монтаж

Вентиляционная система, необходимость её создания и способ устройства. Технология монтажа вентиляционных выходов в металлочерепице.
Источник: netosadkam.ru

[content-egg module=GdeSlon template=compare]
Установка и вывод трубы вентиляции на кровлю
Вывод вентиляции на крышу – очень ответственный этап устройства этой системы, поскольку от его правильности зависит эффективность ее работы. Для их хорошей циркуляции необходимо выводить «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.
Как вентиляцию вывести на крышу: важно обеспечить тягу
Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:
тип здания;
из какого материала сделана крыша и стены;
материал утеплителя и необходимость его в зависимости от местности;
место выхода вентканала на крыше.
Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:
тонкие стенки способствуют высокой проникающей способности вентшахт;
гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
трубы легковесные, значит устанавливать их не сложно.
Материалы и инструменты для монтажа
Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:
резиновые прокладки;
силикон;
узел прохода с клапаном или без;
отвертка;
саморезы кровельные;
фломастер;
изоляция для труб;
электроножницы по металлу;
дрель;
лобзик
Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.
Технические характеристики вентиляционной трубы над крышей
Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:
взаиморасположение расположение труб отопления, дымохода, водопровода;
«кровельный пирог» – слои, их порядок размещения;
какой внешний слой кровли;
стропильная конструкция включает ли коньковую балку;
размер ската.
Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:
Диаметр сечения вентканала не меньше 140х140 мм.
Высота вентиляционного воздуховода до конька 3 м.
Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала это уровень конька, можно расположить трубу выше.
При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.
Монтаж вентканала на металлочерепичную крышу
На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.
Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».
Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.
На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.
Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они станут причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.
Установка вентканала на крышу через ондулин
Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.
К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:
ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.
Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.
Осадки и вентиляционная труба: способы защиты
Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.
Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.
Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.
Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.
Вывод вентиляции на крышу частного дома

Как самостоятельно установить грибок на крышу для вентиляции. Когда и как вентиляцию вывести на крышу. Вентиляционный грибок на крышу из металлочерепицы.
Источник: ventkam.ru

[content-egg module=GdeSlon template=compare]
Вентиляционные выходы
Вентиляционный выход – это устанавливаемая на кровельный материал конструкция, отводящая воздух и обеспечивающая качественную работу вентиляции. Компания «My-roof» производит и реализует прочные и высококачественные комплектующие для кровли. Одной из особенностей работы нашей компании является возможность организации доставки заказанной продукции в любой город.
Области применения
Качественная установка вентиляционного выхода требуется при обустройстве крыши из металлочерепичного материала. Такая кровля имеет свойство проводить тепло, поэтому нуждается в хорошей вентиляции. Если упустить этот момент, то материал подвергается воздействию большого количества конденсата. В результате обрешетка быстро изнашивается, детали из-за постоянной сырости теряют первоначальные свойства.
Технические характеристики
сырье корпуса и колпака-дефлектора – морозостойкий полипропилен, устойчивый к воздействию ультрафиолета и метеоусловий;
температура использования:
постоянная: -40°С +80°С;
временная: -55°С +120°С;
масса нетто, не более – 3,5 кг;
диаметр выхода – 125 мм;
условная высота H – 500/700 мм.
Основные размеры приведены на рис. 1.
Особенности эксплуатации
Монтаж вентиляционного выхода решает несколько задач:
снижение вероятности возникновения грибка;
удаление образовавшегося конденсата с крыши и теплоизоляционного материала;
создание нужного режима для предотвращения промерзания поверхности кровли и образования льда.
Только качественно установленные вентиляционные выходы на кровлю служат длительное время и выполняют поставленные задачи. Поэтому монтаж нужно доверить профессионалам.
Преимущества
Приобретая вентиляционный выход на крышу в «Скатпром», вы получаете приспособление, обладающее рядом преимуществ:
долговечность;
безопасность, отсутствие токсичных веществ в составе;
легкость монтажа;
низкая цена.
Покупая вентиляционный выход для металлочерепицы, вы защищаете кровлю из дорогостоящего материала от неблагоприятных воздействий.
Критерии выбора
Приобретать выход вентиляционный трубы необходимо с учетом нескольких критерий:
размер и количество приспособлений;
диаметр и расцветка;
температурный диапазон;
сфера применения.
Если у вас возникли трудности, изолированный вентиляционный выход вам помогут подобрать специалисты нашей компании.
Преимущества покупки
Вентиляционный выход 110 защитит вашу кровлю от преждевременного износа, а вас – от ненужных затрат. Это нужное для крыши приспособление, способствующее быстрому выходу конденсата. А благодаря тому, что на вентиляционный выход цена устанавливается доступная, вам не придется затрачивать много средств на улучшение кровли.
Вентиляционные выходы — Интернет-магазин

Вентиляционные выходы с сертификатом качества в компании «My-roof». Все виды услуг по монтажу скатной кровли. Купить вентиляционные выходы по низким ценам на удобных условиях по телефону +7 (800) 700-48-06 ежедневно с 08:00 до 21:00.
Источник: my-roof.ru

[content-egg module=GdeSlon template=compare]
Вентиляционный выход 125/160
Для устройства системы воздуховодов сегодня есть отличная возможность приобретать готовые комплекты Vilpe, изготовленные с учетом климатических условий России. Предназначены они для установки на любой кровельный материал.
Применение
Вентиляционный выход Vilpe 125/160 – это конечный элемент вентиляционной вытяжки, состоящий из трубы и колпака с дефлектором. Устанавливается он на крыше через проходной элемент, обеспечивающий герметичность соединения и исключающий протечки кровельного материала и гидроизоляции. Труба данного диаметра способна пропускать отработанные воздушные массы до 600 куб. м/ч. Ее используют для вывода на крышу воздуха из трубы кухонной вытяжки, для принудительной вентиляции дома с применением канального вентилятора, позволяющего выводить из помещения застоявшийся, загрязненный и влажный воздух. Применяют вентиляционный выход и для вентиляции помещений с рекуператором тепла, представляющим собой высокотехнологичный керамический теплообменник, который зимой сохраняет тепло, а летом прохладу в доме.
Принцип действия и варианты исполнения
Вентвыход направляет и выводит отработанные воздушные потоки, создает тягу и уменьшает сопротивление воздуха. Внешняя труба диаметром 160 мм, теплоизолированная полиуретаном, исключает образование конденсата на внутренней поверхности. Внутренняя труба диаметром 125 мм, выполненная из оцинкованной стали, вставляется напрямую в подводимый воздуховод на 300 мм. Производитель предлагает купить вентиляционный выход в одном из трех вариантах:
Vilpe 125/160/400 (125/ИЗ/400)

Vilpe 125/160/500 (125/ИЗ/500)

Vilpe 125/160/700 (125/ИЗ/700)

где последняя цифра обозначает примерную высоту трубы с колпаком – 400 мм, 500 мм или 700 мм соответственно.
На нижнем краю трубы имеется резиновый уплотнитель для герметичного соединения с вент каналом. Такая конструкция облегчает монтаж, что особенно актуально на тесных чердаках и придает дополнительную прочность вентиляционной системе. Колпак на трубе защищает вентиляционный выход от влаги и пыли, а установленный в нем дефлектор делает вентиляцию еще более эффективной. Происходит это за счет энергии ветра, возникающей в насадке, иными словами, под действием силы ветра в диффузоре происходит разрежение воздушных масс и более эффективное их удаление.
Преимущества
Внешняя труба выполнена из прочного химически нейтрального легкого полипропилена. Материал, несмотря на легкость ударопрочный, устойчивый к атмосферному воздействию и ультрафиолету.

Внутренняя труба выполнена из прочной оцинкованной стали холодного проката, не подверженной коррозии.

Прочное и надежное крепление вентиляционного выхода происходит на подходящий по диаметру и типу кровельного материала проходной элемент.

Разная высота трубы (400-700 мм) позволяет выбрать вентиляционный выход в соответствии с конструкцией кровли.

Уплотнитель обеспечивает герметизацию и прочность проходки, входя в воздуховод на 30 мм.

Теплоизоляция внешней трубы предотвращает образование ледяной пробки и конденсата внутри.

Колпак с дефлектором усиливает тягу, защищает от осадков.

Рекомендации по выбору
Высота вентиляционного выхода над крышей имеет немаловажное значение и необходимо подобрать ее оптимальный размер с таки расчетом, чтобы тяга была нормальной. Слишком низкий выход даст слабую тягу, высокая труба потребует дополнительной фиксации с помощью растяжек. В соответствии со строительными нормами на скатной кровле высота вентиляционного выхода должна быть в среднем 500 мм, на плоской кровле 300 мм. Соответственно чем больше угол наклона крыши, тем выше выбирается вентиляционная труба – до 700 мм. Интересующая нас система Vilpe Vent имеет вентиляционные выходы с параметрами 125/160, высота которых соответствует 400, 500 и 700 мм. Труба устанавливается вертикально на проходной элемент соответствующего диаметра, и фиксируется саморезами.
Вентиляционные отверстия на крыше | Всем нужна крыша
Приточные и вытяжные воздухозаборники используются при вентиляции крутых крыш. Обеспечить средства, позволяющие наружному воздуху входить и выходить на чердаках и в вентиляцию пробелы.
Воздухозаборные отверстия: Воздухозаборные отверстия используются для проникновения наружного воздуха на чердаки. и вентиляционные помещения. Воздухозаборные отверстия должны располагаться вдоль самой нижней части крыши. карниз на или рядом софитами или карнизами.
Впускные отверстия лучше всего использовать с вытяжными отверстиями, расположенными на крыше или рядом с ней. пик сборки. Такая конфигурация забора вентиляционного воздуха по нижним точкам и выхлоп в высоких точках использует естественную конвекцию.
Некоторые из наиболее часто используемых продуктов:
Сплошные дефлекторы на потолке
Отдельные дефлекторы на потолке
Отводы по краю или карнизу
Доступны различные готовые изделия для использования в качестве карниза и потолка. вентиляционные отверстия.Здесь показаны некоторые примеры.

Рисунок: Примеры воздухозаборников
Приточные вентиляционные отверстия всегда должны быть установлены для обеспечения свободного движения воздуха в вентиляцию. пространство и не должно быть заблокировано с внутренней стороны изоляцией или другим материалом. Перегородки, расположенные между стропилами, предохраняют изоляцию от забора воздуха. Прием вентиляционные отверстия также должны быть спроектированы и установлены для предотвращения атмосферных осадков, животных и попадание насекомых в вентиляционное пространство.Не следует использовать вентиляционные отверстия на кромках капель. с желобами.
NRCA не рекомендует использовать вентиляционные отверстия на краю капельного борта в качестве вентиляционных отверстий в северном климате. где есть вероятность затора льда.
Вытяжные вентиляционные отверстия: Вытяжные вентиляционные отверстия используются для вентиляции чердаков и вентиляции. пространства для выхода наружу. Вытяжные вентиляционные отверстия следует размещать на крыше или рядом с ней. гребень сборки или высокая точка.
Выхлопные отверстия лучше всего использовать с воздухозаборными отверстиями, расположенными вдоль потолочного узла. самый низкий карниз, на или рядом софитами или карнизами.Эта конфигурация балансировки воздухозаборника в нижних точках и вытяжка воздуха в верхних точках использует естественную конвекцию.
Некоторые распространенные типы вентиляционных отверстий:
Коньковые отводы: Коньковые отводы устанавливаются по длине конька. Коньковые форточки бывают навесными или негерметичными.

Рисунок: Пример конькового вентиляционного отверстия для черепицы

Рисунок: Пример негерметичного конькового вентиляционного отверстия
Вентиляционные выходы конька покрыты черепицей для предотвращения попадания осадков вход в здание.Поскольку черепица, используемая над вентиляционным отверстием, соответствует тем, что используется на крыша, вентиляционные отверстия конька крыши, как правило, менее заметны, чем другие типы вытяжных отверстий.
Потому что открытый внешний материал неперекрываемых коньковых вентиляционных отверстий отличается от прилегающего кровельного кровельного материала неперекрывающиеся форточки конька могут быть больше заметно.
Статические вентиляционные отверстия: Статические вытяжные вентиляционные отверстия — это отдельные вентиляционные отверстия, которые устанавливаются рядом с конек крыши.

Рисунок: Примеры отдельных статических вытяжных отверстий
Вентиляционные отверстия на фронтонах: Вентиляционные отверстия на фронтонах устанавливаются в стенах здания на пик фронтона.
Вентиляционные отверстия на фронтонах лучше всего использовать с воздухозаборными отверстиями на потолках или карнизах. Это позволяет для забора воздуха через потолочные перекрытия или карнизы и выпуска воздуха через форточки на фронтонах.

Рис.: Конфигурация вентиляции чердака с вентиляционными отверстиями на фронтонах и воздухозаборными отверстиями на софиты или карнизы
При использовании оконных форточок без дополнительных воздухозаборников, расположенных на крыше нижние точки сборки, вентиляционные отверстия на щиколотке служат как впускные и выпускные отверстия, в зависимости по направлению ветра.Кроме того, их эффективность зависит от скорости ветра и направление; они более эффективны, когда ветер достаточно сильный и приближается от направления, перпендикулярного концам фронтона конструкции крыши. Вентиляционные отверстия на фронтонах имеют ограниченную эффективность, когда ветер слабый и / или дует со стороны параллельно концам фронтона конструкции крыши.
Вентиляционные отверстия турбины: Вентиляционные отверстия турбины полагаются на ветер для вращения лопастей вентиляторов турбины, которые забирают воздух из вентилируемого помещения.Эта конструкция вентиляционного отверстия забирает воздух из вентилируемого пространство с большей скоростью, чем статическая вентиляция, когда присутствует ветер. Количество воздуха развиваемое движение зависит от скорости ветра, а также от размера и эффективности турбины.

Рисунок: Пример вентиляционного отверстия турбины
Вентиляционные отверстия с электроприводом: Вентиляционные отверстия с электроприводом представляют собой вытяжные вентиляторы, устанавливаемые на крыше используется для отвода воздуха из вентилируемого помещения.Вентиляционные отверстия с электроприводом могут улучшить движение воздуха и должен быть установлен рядом с коньком. Вентиляционные отверстия с электроприводом лучше всего использовать с воздухозаборными отверстиями. расположен на карнизе или под потолком
Вентиляционные отверстия с электроприводом могут управляться переключателями термостата и / или гигростата, которые вызывают вентиляционные отверстия должны работать только при температуре выше заданной или относительной влажности. Работает вентиляционные отверстия также должны иметь ручное управление.
Механическая вентиляция не должна использоваться в сочетании с коньковыми вентиляционными отверстиями или статическим электричеством. форточки размещены у конька кровли.Во многих случаях объем воздуха, израсходованный от принудительной вентиляции приведет к попаданию воздуха и, следовательно, возможной влажности проникновение через вентиляционные отверстия гребня или статические вентиляционные отверстия.
Домкраты | Штормовые ошейники HVAC | Хомуты для воздуховодов HVAC
О кровельных домкратах и штормовых воротах
Установка лучших домкратов и штормовых ворот будет иметь большое значение в ваших приложениях HVAC .Правильная конфигурация вентиляции на крыше поможет предотвратить проблемы, которые часто возникают в системах отопления и охлаждения.
Поскольку для вентиляционных отверстий и оконцеваний требуется буквально проделывать отверстия в стене или крыше, вам необходимо решение для предотвращения проникновения горячего или холодного воздуха в дом. Соответствующее завершение обеспечит защиту вашего дома. Кровельные домкраты и штормовые манжеты — отличное решение для вентиляции крыши , и вы можете найти их по оптовым ценам здесь, в Интернете.
Домкраты на продажу
Кровельный домкрат — это изделие, которое было разработано для перекрытия штабеля или трубы, выходящей из вашей крыши. Кровельный домкрат устанавливается на крыше, где труба будет выходить из крыши, и обеспечивает металлический барьер между внешними погодными элементами и отверстием в вашей крыше. Кровельные домкраты изготавливаются из листового металла и бывают различных размеров, что позволит вам использовать домкраты для любых целей, от вентиляции каминов до вентиляции в канализационных целях.Хотя использование домкратов может предложить вашей крыше и вентиляционной системе дополнительную защиту от воды и других элементов, они также являются отличным способом придать законченный вид любым трубам, которые могут проходить через вашу крышу. Чаще всего домкрат используется с кровлей, состоящей из черепицы, поскольку их легко установить. Некоторые профессионалы советуют ежегодно проверять кровельный домкрат и заменять его при необходимости. Общие заявки:
Старые или плохо построенные крыши
Дополнительная опора для ската крыши
Помогает поддерживать вентиляционные трубы, которые используют вентиляционные отверстия на крыше для выпуска застоявшегося тепла / воздуха
Штормовые ошейники
Штормовой воротник может использоваться в самых разных областях, но в общем смысле он работает как уплотнение вокруг любого отверстия или проема в крыше.Он предлагает дополнительную защиту от непогоды в случае штормов (отсюда и название) и других распространенных явлений, с которыми сталкивается ваша кровля. Штормовой воротник — это металлическая планка, которая надевается на стеновую арматуру и закрывает отверстие, образовавшееся во время установки трубы.
Металлические домкраты для крыш и хомуты для воздуховодов ОВКВ Интернет
Чтобы вентиляционные отверстия, проходящие через вашу крышу, были защищены от всех элементов, обязательно используйте домкрат или штормовой воротник. Эти продукты были специально разработаны, чтобы завершить вашу вентиляционную систему, одновременно защищая вашу крышу от повреждений, и они являются недорогими решениями.Кровельные домкраты и штормовые манжеты DuraVent доступны на PlumberStock по оптовым ценам, так что вы можете получить все необходимое для систем отопления, вентиляции и кондиционирования воздуха и вентиляции по отличной цене.
Пассивные вентиляционные отверстия на крыше для домашнего охлаждения
Пассивные вентиляционные отверстия в крыше стимулируют естественный поток воздуха и работают без помощи моторизованных вентиляторов. Вентиляционные отверстия на крыше повышают общий комфорт дома, обеспечивая аварийные люки для горячего, несвежего, влажного воздуха, температура которого летом может достигать 150 градусов.
Зимой этот горячий воздух необходимо сбрасывать до того, как он сконденсируется, что может привести к гниению и плесени.Теплый воздух, оставшийся на чердаке зимой, также может вызвать быстрое таяние снега, который затем снова замерзает в виде ледяных плотин — мини-ледников, которые могут поднимать черепицу и отслаивать желоба и перекрытия.
Сколько вентиляции крыши?
Эмпирическое правило для надлежащей вентиляции чердака требует минимум 1 квадратный фут вентиляционной площади (отверстий) на каждые 300 квадратных футов площади чердака. Если у вас битумная черепица, у вас должна быть какая-то вентиляция чердака, иначе вы рискуете аннулировать гарантию.
Проверьте вентиляционные отверстия на крыше
Самые популярные советы по уходу за домом
17 вещей, которые нельзя делать с домом
Советы по уходу за домом
Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.
Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег
Советы по уходу за домом
Копите деньги для более важных вещей, например, для ипотеки.
5 хитростей, чтобы ваши трубы не взорвались этой зимой
Советы по уходу за домом
Даже если вы думаете, что они уже начали мерзнуть.
Определите 9 проблем с этим домом (советы новым домовладельцам)
Советы по уходу за домом
Признаки того, что вы плохо разбираетесь в обслуживании домовладельцев, например, припарковались на траве.
12 вопросов, которые вы хотели бы задать перед переездом
Советы по уходу за домом
Избегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем вы решите переехать в новый дом.
Вы или профессиональный кровельщик должны ежегодно проверять вентиляционные отверстия на крыше.
Периодически очищайте вентиляционные решетки от грязи, листьев, пыли, пыльцы, паутины, птичьих гнезд и другого мусора, препятствующего воздушному потоку.
Устранение разрывов и разрывов экрана, а также поврежденных мигающих устройств.
Проверьте, нет ли ржавчины или гнили вокруг каркаса или оклада.
Очистить вентиляционные отверстия потолка. Вам нужно будет осмотреть изнутри чердака.Убедитесь, что изоляция чердака не касается области под карнизом.
Если у вас возникли проблемы с ледяными завалами, плесенью или поврежденной черепицей, попросите специалиста по вентиляции или кровли оценить, есть ли у вас соответствующая вентиляция и нужно ли дооснащать вытяжные или приточные вентиляционные отверстия.
Опции вентиляционных отверстий на крыше
Популярные чтения
Почему Fake Grass набирает популярность
Двор и патио
Хотите идеальный газон? Может быть, искусственная трава — это ответ.Он решает проблемы с поливом, прополкой и удобрениями. Но идеально ли это?
Руководство по окраске (чтобы не тратить зря деньги)
Живопись и освещение
Выбор неправильного типа лакокрасочного покрытия может означать, что ремонт будет стоить вдвое дороже.
12 уличных украшений Хэллоуина, чтобы напугать ваш дом
Слайд-шоу
Хеллоуинские огни и идеи украшения вы можете сделать своими руками.
Отверстия конька проходят по пику крыши. Они оснащены внешней перегородкой для увеличения потока воздуха и защиты вашего дома от снега, дождя и пыли. Обычно их покрывают материалом, который гармонирует с крышей. Установка 40-футового конькового вентиляционного отверстия для профессионала стоит около 245 долларов.
Статические дефлекторы не имеют движущихся частей. По сути, это защищенные отверстия в крыше, через которые циркулирует воздух. Они бывают различного дизайна — линия крыши, слуховое окно, жалюзи на крыше или вентиляционные отверстия для бровей — и устанавливаются ровной линией по крыше.Некоторые профи ими клянутся; другие думают, что они склонны к утечкам. Их установка стоит от 35 до 50 долларов за вентиляционное отверстие.
Фронтальные вентиляционные отверстия , или настенные жалюзи, размещаются в торцах фронтона чердака и могут использоваться в сочетании с другими вентиляционными отверстиями. Чем они выше, тем эффективнее. Однако приток воздуха через форточки ограничен, поскольку они находятся под крышей, что приводит к возникновению горячих точек. Профессиональная установка стоит около 185 долларов за вентиляционное отверстие. Или купите набор самостоятельно и установите их по 45 долларов за штуку.
Ветряные турбины — это шляпки в форме грибов на крышах, предназначенные для улавливания естественных ветровых потоков, которые вращают внутренний вентилятор и выталкивают горячий воздух из чердака. Ветровые турбины наиболее эффективны в районах со средней скоростью ветра около 5 миль в час.
Для регионов со слабым ветром возможна установка вентиляции с усилителем.
Вентиляционные отверстия под потолком обеспечивают подышку свежего воздуха
Избавление от горячего воздуха — лишь часть уравнения. Вам также понадобятся воздухозаборники, которые обычно представляют собой вентиляционные отверстия под потолком (или под карнизом).Сделанные из алюминия или винила, они имеют крошечные перфорации или прорези для потока воздуха и доступны либо в виде узких полос, которые стыкуются вместе, либо в виде меньших и более широких вентиляционных отверстий, которые помещаются между балками крыши.
Отверстия под потолком наиболее эффективны при использовании с коньковым отводом. В большинстве новых домов есть вентиляционные отверстия на потолке, и они могут быть заменены на старые. Если у вас есть только небольшие вентиляционные отверстия в фронтоне или крыше, установка вентиляционных отверстий на потолке увеличит поток воздуха.
Связано: Осмотр крыши, чтобы избежать проблем
Комплект вентиляционных отверстий для воздуховодов LamaFlex 4 «x 8» — черная пластиковая крышка крыши 4 «(цена за штуку).Арт. Номер 402L
.
Описание продукта
Комплект вентиляционных отверстий для воздуховодов LamaFlex, 4 дюйма x 8 футов — Черная пластиковая крышка крыши 4 дюйма — EA

В комплект входят:

— (1) Черная пластиковая крышка крыши с 3-дюймовыми и 4-дюймовыми концевыми муфтами

— (1) 4 «X 8 ‘LamaFlex Duct

— (1) ) Пластиковый адаптер

— (2) Нейлоновые регулируемые зажимы

Характеристики:

— Установка через крышу

— Демпфер и экран из прочной алюминиевой фольги —

Ламинат, огнестойкий

— простой в установке

Основное применение:

9025 Вентиляция для ванной комнаты
Прочие сведения
Гарантия производителя
Видео о продукте
Пользовательское поле
Отзывы о продукте
Написать рецензию
Lambro Industries, Inc.
Комплект вентиляционных отверстий для воздуховодов LamaFlex 4 дюйма x 8 футов — черная пластиковая крышка крыши 4 дюйма (цена за штуку). Арт. Номер 402L
.
Можно ли проветрить сушилку через крышу?
Не рекомендуется вентилировать сушилку через крышу. Это одна из самых частых ошибок, которую мы видим от людей, не имеющих опыта работы с воздуховодами. Специалисты по вентиляционному отверстию для сушилки скажут вам, что вертикальный подход к установке вентиляционного отверстия для сушилки неэффективен и создает риск пожара для дома, если его не контролировать.Вот некоторые вещи, на которые следует обратить внимание, и почему крыша — не лучший выбор для вентиляции вашей сушилки.
Повреждение водой
Финикс не известен тем, что выпадает много дождя или снега, но даже в Аризоне иногда бывают осадки. Когда это происходит, вентиляционное отверстие сушилки на крыше может повредить крышу. Это может привести к утечкам и другим дорогостоящим повреждениям.
Сложная очистка вентиляционного отверстия сушилки
Вентиляционные отверстия сушилки всегда должны выходить через боковую часть дома, а не через крышу, и в идеале выход должен располагаться достаточно близко к земле.Поддерживать чистоту вентиляционного отверстия сушилки намного проще, когда вы можете безопасно добраться до выхода. Эти клеммы необходимо регулярно чистить, чтобы предотвратить скопление ворса.
Скопление ворса может снизить поток воздуха и снизить эффективность сушилки. Если это не будет контролироваться слишком долго, возникнет опасность пожара. Очистить вентиляционное отверстие сушилки обычно не так уж сложно. Вам просто нужно вытащить пух. Это может стать трудным, если система особенно сложна или если вентиляционное отверстие вертикальное и требует доступа к крыше.Вашему дому может потребоваться профессиональная очистка вентиляционных отверстий сушилки у специалистов, особенно если вентиляционные отверстия находятся на крыше.
Отвод влаги
Пар и конденсат естественным образом образуются в небольших количествах в вентиляционных отверстиях сушилки. Обычно это не проблема, если конденсация не становится чрезмерной. К сожалению, вертикальные вентиляционные отверстия могут вызвать образование даже небольшого количества конденсата. Влага будет стекать обратно по воздуховоду и покрывать всю внутреннюю часть системы по мере продвижения вниз.Эта влажность собирает дополнительный ворс. Это приводит к преждевременному загрязнению воздуховодов и даже может привести к появлению плесени и плесени.
Специалисты по вентиляционным отверстиям сушилки в Фениксе
В более новых домах прачечное оборудование обычно ставят на втором этаже двухэтажного дома. Если прачечная не находится непосредственно у внешней стены, у строителей может не быть другого выбора, кроме как выпустить выхлоп сушилки через потолок. Если вы строите новый дом, мы рекомендуем вам заказать установку осушителя с горизонтальным потоком воздуха.
Возможно, вам не удастся перенастроить прачечную так, чтобы вентиляция проходила через стену дома, и это еще не конец света. Если вы будете в курсе всех дел и регулярно чистите, у вас не должно возникнуть никаких проблем. Так что помните, если вы думаете о том, чтобы вентилировать сушилку через крышу, это, вероятно, не лучший вариант, и вам следует подумать о том, чтобы обратиться к профессионалу. В A-Z Air Duct мы являемся специалистами по вентиляционным отверстиям для осушителей! Мы и можем помочь вам оценить потенциальные риски, связанные с вашей вентиляцией.Свяжитесь с нами сегодня с любыми вопросами!
Как подключить воздуховод к крышному охладителю | Home Guides
Последний шаг при установке охладителя с нисходящим потоком или охладителя, устанавливаемого на крышу, — это подсоединение воздуховода. Оба типа устанавливаются на платформу, которая устанавливается подрядчиком по кондиционированию воздуха, прежде чем установка будет установлена с помощью легкого гидравлического крана. Хотя подключение воздуховода не представляет особой сложности, для этого требуются правильные инструменты, опыт работы с воздуховодами из листового металла и согласование подключения с крановщиком.Подберите соединительную манжету и воздуховод в зависимости от размера выпускного отверстия охладителя и воздуховода, проходящего через крышу.
Охладитель с нисходящим потоком
Наденьте рабочие перчатки. Поручите крановщику установить охладитель на удобной высоте. Поднимите защитную панель сбоку охладителя и отложите ее в сторону.
Согните все остальные выступы на верхнем конце манжеты воздуховода наружу на 90 градусов с помощью плоскогубцев. Вставьте верхний конец манжеты в порт на манжете воздуховода из листового металла и совместите загнутые язычки с лицевой стороной манжеты.Загните оставшиеся петлицы к противоположной стороне воротника.
Заклейте выступы с обеих сторон манжеты изолентой. Вставьте нижний конец хомута в конец стояка воздуховода на платформе охладителя и установите фартук на верхней поверхности платформы.
Прикрепите внешние края фартука к поверхности платформы с помощью шуруповерта и 1-дюймовых саморезов для листового металла. Установите винты с интервалом в 2 дюйма вдоль каждого края фартука.
Направьте крановщика.Опустите охладитель на платформу и совместите выпускное отверстие внизу с охладителем на верхнем конце воротника на фартуке. Охладитель готов к установке на платформе и подключению электрических и водных линий.
Охладитель на крыше
Укажите крановщику, чтобы он разместил агрегат на платформе так, чтобы выпускное отверстие находилось сбоку в направлении стояка воздуховода на крыше.
Плотно вставьте конический конец манжеты воздуховода в расширяющийся конец 24-дюймовой секции воздуховода из листового металла.Заклейте соединение несколькими витками изоленты.
Вставьте хомут в порт на боковой стороне охладителя так, чтобы секция воздуховода проходила горизонтально над стояком воздуховода на крыше. Установите несколько деревянных брусков под секцию воздуховода, чтобы удерживать ее горизонтально.
Установите один конец изгиба из листового металла под углом 90 градусов на конец другого участка воздуховода длиной 24 дюйма и закрепите соединение лентой. Измерьте расстояние от верхнего конца стояка до горизонтального участка воздуховода и запишите размер.
Наденьте защитные очки. Измерьте расстояние от 90-градусного колена до конца присоединенного участка воздуховода и отметьте воздуховод фломастером. Отрежьте лишнюю часть воздуховода болгаркой с диском для резки металла.
Снимите хомут и секцию горизонтального воздуховода с порта на охладителе. Прикрепите открытый конец колена к открытому концу горизонтальной секции с помощью изоленты.
Установите манжету-уплотнение на внешний конец манжеты, которая прикрепляется к охладителю, и установите ее напротив торца фланца на манжете.Установите хомут на порте охладителя и вставьте конец короткой секции воздуховода, который присоединяется к колену, в стояк на крыше.
Прикрепите фланец-буртик к охладителю с помощью шуруповерта и саморезов для листового металла с интервалами 3 дюйма со всех сторон фланца. Закрепите соединение на стояке изолентой.
Справочная информация
Наконечники
Воздуховоды и манжеты различаются в зависимости от охладителя и воздуховода-стояка. При необходимости включите переход от квадратного к круглому воздуховоду, чтобы соединить воздуховоды разных стилей.
В качестве дополнительной меры установите сетчатую ленту на обмотанные лентой соединения, перекрывая ее на 2 дюйма на воздуховоде с каждой стороны. Закройте сетку равномерным слоем уретанового кровельного цемента.
Установите опоры на крыше с интервалом 24 дюйма, если горизонтальное сечение воздуховода для охладителя, устанавливаемого на крыше, превышает 24 дюйма. Основание каждой опоры на крыше заклеить кровельной мастикой.
Writer Bio
Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе.За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.
DryerJack Вентиляционное отверстие для плоской крыши с бордюром
Номер детали: DJK486U
Вытяжки новой серии DryerJack представляют собой вентиляционные отверстия на крыше, специально разработанные для вентиляции сушилки. Его прецизионно настроенная конструкция не создает сопротивления, обеспечивая уровень производительности, ранее недоступный в нашей отрасли.Этот прочный стальной вентиль Galvalume® 26 калибра с дополнительным зазором, оснащенный первым в отрасли изогнутым демпфером, лучше всего подходит для установки на плоской крыше, где предпочтительнее крепление к бордюру. Примечание: внутренние размеры бордюра составляют 11 7/8 «x 11 7/8» x 3 «в высоту.

Нужен бордюр? Алюминиевый бордюр

Характеристики продукта:
Практически Непроницаемость для птиц и грызунов
Увеличенное проникновение воротника позволяет устанавливать плоскую крышу
Первый в отрасли изогнутый демпферный профиль
Не создает противодавления
Соответствует IMC 504.4 & IRC 1502.3
Встроенная 4-дюймовая водонепроницаемая манжета
Дверца доступа к воздуховоду для очистки и обслуживания
Сделано в США
Спецификации:
Спецификация в формате PDF [Нажмите здесь]
Бордюр 12×12 дюймов Фланец
6 дюймов шириной x 8 дюймов Корпус
Номер детали DJK486U
Листовая сталь Galvalume® 26 калибра
Шарнирный, легкий гальванизированный стальной демпфер, защищающий от птиц
4-дюймовый круглый хомут установлен и силикон уплотнен в нижней пластине
Коробка 13x13x12 и 5 фунтов.
Дополнительное описание:
Эта крышечка Galvalume® среднего размера имеет пластину (фланец) размером 12 дюймов в ширину x 12 дюймов, а конструкция имеет 6 дюймов в ширину x 8 дюймов и около 9 дюймов в высоту.Он имеет воротник диаметром 4,12 дюйма, который принимает типичный выхлопной канал бытовой сушилки. Согласно строительным нормам, в этом вентиляционном отверстии нет экрана, поскольку он предназначен исключительно для сушилок для одежды. В отличие от других вентиляционных отверстий на крыше, это вентиляционное отверстие имеет уникальный легкий изогнутый демпфер, значительно повышающий эффективность. Конечное отверстие на 50% больше круглой части трубы. Безусловно, это самые эффективные кровельные вентиляционные отверстия на рынке.
Galvalume: запатентованный сплав барьерного алюминия и антикоррозийный цинк придает Galvalume превосходную коррозионную стойкость.Большинство Подложки Galvalume состоят из сплава, состоящего из 55% алюминия, 43,5% цинка и 1,5% кремний. Испытания показали, что этот сплав превосходит только цинковое покрытие, используемое в Обычный оцинкованный лист. Дополнительно это акриловое покрытие, обозначение покрытия AZ-55.
Манжета проходит через пластину примерно на 1,25 дюйма и прикрепляется к пластине с помощью силиконового валика. Расположение воротника благоприятно для тыльной стороны. См. Рисунок, показывающий 2,5 дюйма от заднего края. Это вентиляционное отверстие изготовлено в США. Рекомендуется установка
Professional.
Не рекомендуется для вытяжных вентиляторов для ванных комнат с производительностью менее 70 куб. Футов в минуту.
ОТЗЫВЫ
ПРИНАДЛЕЖНОСТИ
ВИДЕО

.

Проход вентиляции через кровлю — узлы и особенности монтажа

Разновидности проходок

Основные характеристики узлов прохода по ГОСТ

Маркировка УП

Общие правила и порядок монтажа узла

Монтаж сложных узлов прохода

Монтаж УП на бетонной крыше

Вентиляционные выходы для металлочерепицы: как выбрать и установить

Выбор проходных элементов для металлочерепицы

Последовательность монтажа

Опоры воздуховодов — кровельные опоры Walraven

Опоры воздуховодов для мягкой кровли Walraven

Опоры для крепления воздуховодов на крыше с мягкой кровлей от Walraven: виды типовых конструкций

Рама для горизонтальных круглых воздуховодов Д 80-400

Рама для горизонтальных прямоугольных воздуховодов 100-500 xH

Рама для горизонтальных прямоугольных воздуховодов 1000 xH

Рама для горизонтальных прямоугольных воздуховодов Д 80-400 xH

Опоры воздуховодов для мягкой кровли Вальравен: особенности

Опоры для крепления воздуховодов Вальравен: преимущества

Уникальность системы BIS Yeti для воздуховодов на плоской или наклонной крыше

3 причины купить опоры для воздуховодов в нашей компании

Кровельные опоры Walraven, Big Foot или Hilti?

Вентиляционный выход для металлочерепицы: принцип монтажа, эксплуатация

Зачем это нужно? ↑

Принципы обустройства воздушных каналов ↑

Комплектующие и монтаж ↑

Кровельная ↑

Сквозная ↑

Особенности эксплуатации ↑

Как обустроить вентиляционный выход на кровле из металлочерепицы видеоурок

Грибки для вентиляции на крышу

Вентиляционные выходы – вентиляция кровли

Производители и цены

Система вентиляции кровли

Вентиляция кровли из металлочерепицы — установка вентиляционного выхода

Вентиляция кровли

Кровельный пирог и его устройство

Устройство вентиляции в подкровельном пространстве

Монтаж вентиляционного выхода в металлочерепице

Установка и вывод трубы вентиляции на кровлю

Как вентиляцию вывести на крышу: важно обеспечить тягу

Материалы и инструменты для монтажа

Технические характеристики вентиляционной трубы над крышей

Монтаж вентканала на металлочерепичную крышу

Установка вентканала на крышу через ондулин

Осадки и вентиляционная труба: способы защиты

Вентиляционные выходы

Области применения

Технические характеристики

Особенности эксплуатации

Преимущества

Критерии выбора

Преимущества покупки

Вентиляционный выход 125/160

Применение

Принцип действия и варианты исполнения

Преимущества

Рекомендации по выбору

Вентиляционные отверстия на крыше | Всем нужна крыша

Домкраты | Штормовые ошейники HVAC | Хомуты для воздуховодов HVAC

О кровельных домкратах и ​​штормовых воротах

Домкраты на продажу

Штормовые ошейники

Металлические домкраты для крыш и хомуты для воздуховодов ОВКВ Интернет

Пассивные вентиляционные отверстия на крыше для домашнего охлаждения

Сколько вентиляции крыши?

Проверьте вентиляционные отверстия на крыше

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с домом

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Определите 9 проблем с этим домом (советы новым домовладельцам)

12 вопросов, которые вы хотели бы задать перед переездом

Опции вентиляционных отверстий на крыше

Популярные чтения

Почему Fake Grass набирает популярность

Руководство по окраске (чтобы не тратить зря деньги)

12 уличных украшений Хэллоуина, чтобы напугать ваш дом

Вентиляционные отверстия под потолком обеспечивают подышку свежего воздуха

Комплект вентиляционных отверстий для воздуховодов LamaFlex 4 «x 8» — черная пластиковая крышка крыши 4 «(цена за штуку).Арт. Номер 402L

О кровельных домкратах и штормовых воротах
