4 Проверенные схемы подключения водяного теплого пола
Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.
Содержание
- 1 Что такое водяной теплый пол
- 2 Схема 1. Соединение теплого пола напрямую от котла
- 3 Схема 2. Монтаж теплого пола от трехходового клапана
- 4 Схема 3. Разводка теплого пола от насосно-смесительного узла
- 5 Схема 4. Подключение теплого пола от радиатора
- 6 Схемы укладки водяного теплого пола
- 6.1 Схема монтажа «Улитка»
- 6.2 Укладка теплого пола змейкой
- 7 Расчет теплого пола
- 8 Монтаж теплого пола
Что такое водяной теплый пол
Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.
У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.
Схема 1. Соединение теплого пола напрямую от котла
Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.
При этом возникают два нюанса:
- Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
- Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

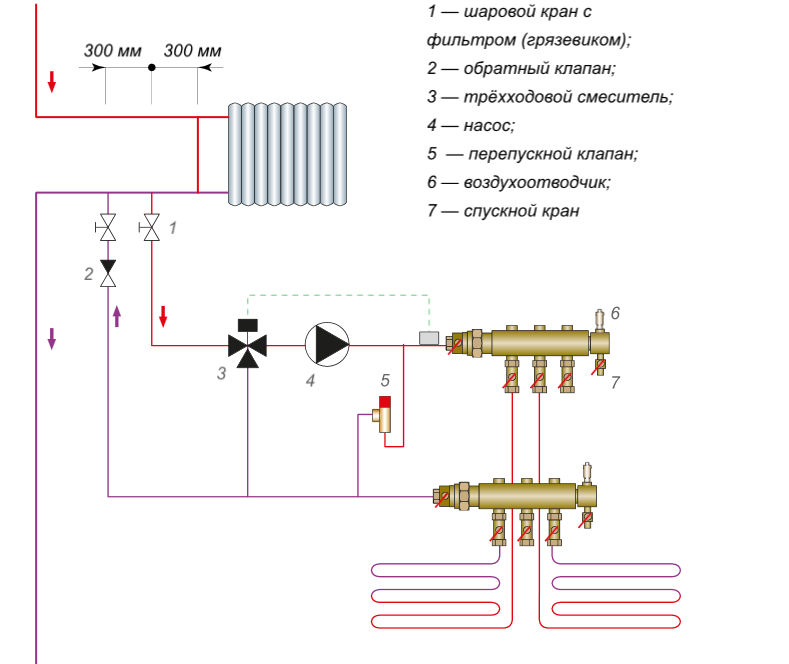

Схема 2. Монтаж теплого пола от трехходового клапана
схема трехходового термостатического клапана
В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.
Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.
Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.
Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.
Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.
В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.
Пример реализации:
Схема 3. Разводка теплого пола от насосно-смесительного узла
модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.
Схема 4. Подключение теплого пола от радиатора
Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.
Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.
Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.
Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т. д.
Подведем итог и сведем в таблицу:
Вид подключения | Комфорт | Эффективность | Монтаж и настройка | Надежность | Цена |
Обычный газовый,ТТ или дизельный | ± | ± | + | ± | + |
Конденсационный котел или тепловой насос | + | + | + | ± | — |
Трехходовой термостатический клапан | ± | ± | + | + | ± |
Насосно-смесительный узел | + | + | ± | + | — |
Термомонтажный комплект | — | ± | + | + | + |
Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.
Схемы укладки водяного теплого пола
Способы раскладки трубы теплого пола
Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.
Схема монтажа «Улитка»
Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.
При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.
Укладка теплого пола змейкой
При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.
Расчет теплого пола
Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:
- Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
- Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
- Определяемся с метражом всех контуров и в целом можно приступать к монтажу.
Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.
Монтаж теплого пола
Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.
- Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
- Уложите гидроизоляцию, если того требуют местные нормативы
- Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
- Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
- Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
- Раскладывайте трубу теплого пола согласно утвержденной схеме
- Опрессуйте систему
- Заливайте стяжку
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Схема подключения водяного теплого пола
Водяной обогревающий пол подсоединяют к электрическому либо газовому котлу. Он, прогреваясь, подает комнате тепло с помощью циркуляции горячей жидкости. Схема подключения водяного теплого пола может выполняться несколькими способами.
Пирог водяного пола
Содержание
- 1 Основные нюансы подсоединения водяного пола
- 2 Коллекторная система
- 3 Схема с 2 ходовым клапаном
- 4 Система со смесительным 3 ходовым клапаном
- 5 Параллельная и последовательная схема
Основные нюансы подсоединения водяного пола
Главным отличием водяной системы является температура циркулирующей жидкости, которая варьируется от 33 до 38 градусов. Тогда как в радиаторных батареях она достигает 80 градусов. С учетом способа теплового распределения и напольного покрытия при обустройстве такого обогревающего пола подобает соблюдать следующее:
- независимо от схемы подсоединения контура пола к централизованной системе его закрепление к коллекторным выходам сбоку производится при помощи фитингов;
- под ламинатом утеплительный слой значительно понижает тепловую отдачу, именно по этой причине его использовать крайне нежелательно;
- под финишное покрытие стяжку делают тонкой, и усиливают ее армированной сеткой, которая выкладывается сверху труб;
- при использовании керамики либо керамогранита стяжка имеет вышину в 3 — 5 см, а между трубками шаг варьируется от 10 до 15 см.
После того как подключен водяной теплый пол к системе отопления первое включение с целью прогрева делается на протяжении 2 дней. Зная, как правильно подключить водяные теплые полы, можно обеспечить себя необходимым теплом.
Коллекторная система
Полноценная коллекторная система включает не только вентили запора на трубках и сливной кран, отводчик воздуха, смеситель и насос для циркулирования, чтобы облегчить протекание воды.
Процедура подсоединения такого типа обогрева к котлу заключается в объединении труб с коллекторной группой, а непосредственно коллекторы подключаются к трубкам, исходящим от котла. Соответственно, при коллекторном подсоединении выполняется монтаж шкафа для коллекторов и выкладывание пола.
Коллекторная система водяного пола
Иногда клапаны запора на входе/выходе заменяют наладочными термовентилями. Их оборудуют термическим баллоном с парафином, благодаря которому выставляется пропускная вентильная способность.
Узел смесительно-насосный используется с целью подмешивания остывшей воды из обратной трубы в подающую, понижая температуру чрезмерно нагретой воды.
Тем, кто обустраивает водяной пол в области с холодной погодой, неизбежно необходим смеситель. Это объясняется тем, что устройство постоянно функционирует в порядке интенсивного нагрева, а нагрев жидкости не должен быть более 55 градусов.Смесительный узел для водяного пола
Насос смесителя монтируется в зоне промеж коллектора и подающей магистрали. Насосный 3-й выход обеспечивает обратное протекание воды перед отдающей трубой. Следовательно, насос забирает воду с наименьшей температурой и отдает ее в подающую трубу.
При помощи особых соединителей осуществляется объединение с коллекторами трубок пола. Соединитель состоит из:
- опорной втулки;
- гайки из латуни;
- кольца зажима.
Посредством компрессионных фитингов между собой связываются:
- клапаны;
- трубы.
Когда соединение имеет неравные диаметры, то применяются переходные фитинги. Наиболее простой вариант схемы состоит из типовых коллекторов с клапанами запора. Подсоединяется обратка/подача с трубами и кранами запора, подключаются коллекторы и трубы для воды.
Коллекторный шкаф располагают в той зоне помещения, где можно легко подвести обратный и подающий трубопровод. К ним подсоединяются выходы коллекторов сбоку на:
- подачу;
- обратку.
Коллекторный шкаф в квартире
Но прежде устанавливаются краны запоров на коллекторы. В некоторых моделях запорного вентиля есть термометр, он сделан для удобства контролирования температуры.
Специалисты рекомендуют использовать уже собранный набор коллекторов от проверенных производителей. Обычно в него входят вентиля как на выходах подачи/обратки, так и на выходах для монтирования труб для жидкости обогреваемого пола. Это позволяет при возможном починке выключать только один контур от системы, а остальные будут работать.
Важно! После того как коллекторная система создана и подсоединена к трубкам обогревающего пола, надо протестировать работоспособность. Проверка осуществляется на протяжении ряда часов, чтобы увериться, что весь трубопровод герметичен.
Схема с 2 ходовым клапаном
Данный элемент называется еще питающим краном. Он состоит из термоголовки с термодатчиком жидкостного типа, которая открывает и закрывает устройство. Благодаря этому можно добавлять либо отсекать подачу нагретой жидкости, поступающей от отопительного аппарата.
Схема с 2 ходовым клапаном водяного пола
В данном случае подмешивание производится не все время, как в случае с 3 ходовым устройством, а лишь при открывании крана. Установка узла с 2 ходовым краном обязательно требует предусматривания в схеме обвязки монтаж байпаса, который оснащен предохранительным клапаном. Если повышаются критические параметры давления на входе в коллектор, то клапан открывается и сбрасывает определенную часть жидкости в обратную трубу.
Достоинством схемы с 2 ходовым клапаном является исключение возможности перегревания системы пола, что существенно увеличивает его срок функционирования. Такая схема обладает ограничением обогреваемой площади — не больше 200 м2, что объясняется маленькой пропускной способностью крана.
Система со смесительным 3 ходовым клапаном
Для того чтобы лучше управлять температурой теплой жидкости, лучше всего делать подключение водяного теплого пола к системе отопления с помощью 3 ходового крана. Его конструкция состоит из:
- отдельного термодатчика;
- термоголовки.
Использование такого устройства в схеме пола дает возможность обеспечения единой температуры воды в каждом контуре. Посредством циркуляционного насоса приводится в движение теплоноситель. А термостатический 3 ходовый клапан подмешивает определенное количество теплоносителя в подающую трубу.
Причем установка 3 ходового смесителя делается на коллекторной выходной ветке обратной трубы. Такая схема максимально простая, сложность состоит только в регулировке температуры в некоторых контурах.
Схема с 3 ходовым клапаном водяного пола
Важно! Смесительный 3 ходовый кран может иметь не только стандартный температурный датчик, но и подсоединяться к автоматической системе управления водяным обогревающим полом.
Бывает так, что неопытные монтажники выбирают данную систему из-за простоты, но потом не могут понять, почему пол плохо греет. Обязательно нужно учитывать, что трубопровод с запорным 3 ходовым клапаном без насоса обладает небольшой проходимостью. Именно по этой причине использование такой схемы ограничивается 2 — 3 параллельными магистралями нагрева. Из-за дополнительных требований длина труб в контурах достигает не больше 35 — 40 метров. Однако при использовании насоса циркулирования ограничения снимаются.
Параллельная и последовательная схема
Существуют схемы, где используется несколько видов смешивания. Параллельная схема подразумевает замену байпаса пропускным краном. Он необходим с целью пропускания сквозь себя теплоноситель при предопределенном напоре. Все это позволяет сквозь байпас не прогонять непрестанно жидкость, когда контуры работают.
В случае, когда не доступны контуры, то открывают пропускной кран и выпускают поток с целью разгрузки насоса и экономии электричества. При закрытых контурах байпас с перепускным краном подсобляет насосу в подаче расхода. Пропускной кран настраивается вручную на нужный напор. Есть у этой схемы особенность — жидкость на выходе имеет такие же показатели температуры, как и при входе.
Последовательная система подсоединения водяного обогревающего пола выполняется последовательно и отличается одним преимуществом. Такой вариант самый продуктивный и точный относительно тепловой техники, поскольку выходной поток понижен в котел, а температурные показатели — аналогичны полу.
Параллельная и последовательная схема водяного пола
Если сравнивать эти две схемы, то стоит отметить, что для получения наибольшего эффекта от функционирования насоса, лучше всего выбрать последовательное смешивание. К тому же оно позволяет подсоединять большее количество контуров, а насос не будет отдавать свою мощность другим циркуляционным кольцам.
Посмотрите небольшое видео про правильный смесительный узел для Вашего теплого пола:
Водяные системы лучистого теплого пола (плюсы/минусы, типы, стоимость)
Лучистое отопление использовалось в виде радиаторов во многих старых домах в прошлом веке, а паровое отопление доказало свою высокую эффективность, хотя технология время не обошлось без рисков.
Нужно нанять сантехника?
Получите бесплатную онлайн-оценку от лучших специалистов по обслуживанию на дому в вашем регионе.
Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за совершенные покупки.
Сегодня мы находим возвращение к использованию лучистого подогрева пола, чтобы согреть пальцы ног в холодный зимний день.
Содержание
Что такое водяной теплый пол?
Существует три основных типа систем теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался, прежде всего, в турецких банях и состоял из фальшпола, чтобы пропускать горячий воздух под ним, сохраняя пол приятным и теплым.
Хотя истинное происхождение лучистого обогрева пола неизвестно, примитивная технология доказывает, что это было возможно даже с помощью методов каменного века. Хотя эту форму отопления все еще можно найти в некоторых исторических зданиях, она редко (если вообще используется) используется в современном строительстве.
Второе решение является более современным и использует ряд электрических кабелей, проложенных между полом и черновым полом. Электрический теплый пол хорошо работает в небольшом пространстве, но (как вы можете себе представить) становится чрезмерно дорогим при использовании во всем доме, если только вы не производите большую часть своей энергии вне сети.
В последнем методе водяного теплого пола используются те же основные принципы традиционного радиаторного отопления. Это обеспечивает экономичное решение для обогрева, которое дает более стабильный результат, чем современные системы HVAC с принудительной подачей воздуха, хотя и не идеальное.
Связано с этим: Косвенные водонагреватели: как они работают и почему они вам нужны
Как работает водяной теплый пол?
Водяное отопление пола использует преимущества гибкости труб PEX. Неразрезанные отрезки змеятся через комнату, а начало и конец прикреплены к коллектору.
Поскольку пол будет герметизирован, в трубах не должно быть стыков. Каждая петля трубки устанавливается примерно на девять дюймов друг от друга, а затем удерживается на месте скобами особой формы.
Черновой пол и трубы покрыты бетоном, гипсовым бетоном или сухим утрамбованным раствором, обеспечивающим прочное уплотнение.
Эти материалы удерживают тепло, позволяя ему равномерно излучаться независимо от того, работает система или нет. В большинстве случаев пол отделывают керамической напольной плиткой, так как она также хорошо держит тепло.
Направляясь из помещения в саму систему, коллектор помогает поддерживать равномерное распределение воды между трубами PEX (см. также «Должна ли быть изолирована труба PEX?») и обеспечивает вентиляцию системы. На другом конце системы находится специальный котел или водонагреватель с циркуляционным насосом, всасывающим воду в систему и возвращающим ее на дно котла для повторного нагрева.
Так как вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.
Преимущества гидравлической системы
В системах лучистого обогрева пола есть немало достоинств. Поскольку тепло исходит от самого пола, нет вентиляционных отверстий для размещения мебели, и сама мебель может улавливать немного тепла.
В отличие от систем с принудительной вентиляцией, они не распространяют аллергены по помещению и равномерно обогревают помещение, устраняя холодные участки.
Лучше всего то, что эти бесшумные системы, как правило, на 10-30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.
Недостатки гидравлической системы
Эти системы не лишены недостатков. Самая большая проблема заключается в том, что вы более ограничены в напольных покрытиях. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы и может увеличиться влажность ваших комнат у пола.
Однако самые большие головные боли возникают во время установки. Вам понадобится подрядчик, который обучен установке системы из-за ее особых требований.
Они также могут быть очень сложными, если вы устанавливаете их на существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогим, хотя любой необходимый ремонт подводных частей очень редок.
Гидравлические и электрические
Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и насоса единственными реальными гонорарами.
Сравните это с электрической системой, которая должна качать электричество по всей системе.
Гидравлическая система против принудительной подачи воздуха
Системы принудительной подачи воздуха требуют установки печи и воздуховода по всему дому. Даже с современными системами это может привести к появлению холодных пятен, и воздуховоды нуждаются в регулярной очистке, чтобы уменьшить распространение аллергенов.
Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку гидравлическая система имеет встроенные детали и использует меньший нагревательный элемент, большинство этих проблем устраняется.
См. также: 10 важных инноваций в истории водонагревателей
Сколько стоит водяной теплый пол?
Установка и эксплуатация водяной системы лучистого теплого пола (см. также «Что лучше для вашего дома: лучистое тепло или принудительная подача воздуха?») — это совершенно другой опыт, чем добавление систем принудительной вентиляции. Таким образом, планирование ваших расходов не так предсказуемо.
Мы разобрали многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к увеличению или уменьшению платы, особенно за установку.
Стоимость установки
Добавление одной из этих систем лучше всего делать во время капитального ремонта или нового строительства, чтобы избежать разрыва существующего пола. Стоимость демонтажа существующего пола будет сильно различаться в зависимости от материала и размера помещения.
В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.
Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, будут дешевле в установке, чем меньшие, поскольку ограничения по площади могут усложнить задачу.
Таким образом, небольшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут. Таким образом, точная стоимость квадратного метра будет зависеть от типа системы и размера проекта.
Еще одним фактором, влияющим на стоимость установки, являются температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, увеличивающие общую стоимость.
В целом, вы можете ожидать, что заплатите от 6000 до 14000 долларов за установку водяной системы водяного обогрева пола . Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).
Эксплуатационные расходы
Благодаря изобретению программируемого термостата работа водяной системы может быть намного дешевле, чем эксплуатация традиционной системы HVAC. Вы можете настроить систему на работу в непиковые часы, чтобы уменьшить счет за электроэнергию, и пол будет продолжать излучать тепло еще долго после отключения системы.
Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов ниже, чем при принудительном воздушном нагреве (см. также «Как определить, является ли принудительное воздушное отопление газовым или электрическим»), поскольку горячий воздух поднимается вверх, а последний обычно выталкивает горячий воздух на верхней части комнаты, снижая ее эффективность.
Поскольку вода более эффективно сохраняет тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркулирующей воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .
Эта экономия будет только улучшаться по мере того, как системы солнечного отопления продолжают совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании энергии сети в этих системах.
Важные соображения
Лучистое отопление пола, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.
Лучшие места для установки
В идеале вы хотите установить систему во время строительства или ремонта, но также может быть важно решить, хотите ли вы установить весь дом или только одну или две комнаты. Большие комнаты, где ваша семья проводит большую часть своего времени, являются самыми идеальными.
Наиболее распространенными зонами, требующими страхового покрытия, являются ванные комнаты, спальни без ковров и гостиные, коридоры или кухни (в многолюдном доме). Некоторые говорят, что санузлы нужно делать только при установке фулл-хаус системы, но нет ничего лучше, чем после пробуждения морозным зимним утром ступить на теплый кафельный пол.
Вам также нужно хорошо подумать, если вы планируете добавить систему охлаждения. Радиационное охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичные установки, чтобы учесть этот факт.
Помните, что систему лучистого обогрева пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это гораздо сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.
Лучшее напольное покрытие для лучистого тепла
Тип используемого вами напольного покрытия будет иметь большое влияние на эффективность вашей новой системы напольного отопления. К счастью, у вас есть несколько вариантов.
Фарфоровая или керамическая плитка
Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой скоростью теплопроводности и способностью продолжать излучать аккумулированное тепло в дополнение к тому, что удерживается на подстилающей поверхности.
Натуральный камень
Прямо рядом с плиткой находится натуральный камень. Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом, находящимся под ней.
Ламинат
Ламинированные полы также прекрасно подходят для полов, хотя вам следует обратить внимание на любые ограничения производителя по нагреву, поскольку попадание воды снизу может легко испортить ламинат. Поскольку у большинства производителей есть ограничение до 85 градусов по Фаренгейту, достичь этих ограничений довольно сложно.
Древесина
Деревянные полы менее эффективны, но их все же можно использовать. Лучше всего использовать инженерный деревянный пол, так как фанера под ним менее подвержена деформации. Твердая твердая древесина должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.
В обоих случаях пол прогревается дольше и удерживает тепло хуже, чем другие материалы.
Наихудшее напольное покрытие для лучистого отопления
И наоборот, у нас есть несколько типов напольных покрытий, которые могут свести на нет эффективность вашей новой системы отопления.
Ковер
Самым большим виновником является ковровое покрытие, которое предназначено для поглощения тепла, но имеет ужасную проводимость.
Бетон
Точно так же бетон фактически разрушает сам себя при использовании в качестве основного напольного покрытия. Излучающие системы основаны на многослойных полах, которые помогают распределять и сохранять тепло. Без более высокого слоя из другого материала бетон теряет большую часть своей эффективности.
Резина
Резиновые полы, хотя и не используются повсеместно, являются еще одним ужасным выбором, так как из-за жары они выделяют неприятный запах.
Нужно нанять сантехника?
Получите бесплатную онлайн-оценку от лучших специалистов по обслуживанию на дому в вашем регионе.
Системы лучистого отопления | Watts
Лучистое тепло является наиболее удобной и эффективной формой отопления дома. Системы лучистого обогрева пола проводят тепло через пол, который затем передает тепло каждому холодному предмету в комнате, особенно вам. Это непревзойденное чувство комфорта, а топливная экономичность может быть огромной. Водяные системы отопления чисты, бесшумны и могут быть установлены под любым типом напольного покрытия. Обогрейте свой дом, офис, склад или гараж лучистым отоплением, и вы будете благодарить себя снова и снова.
Почему стоит выбрать Radiant?
- Эффективнее воздуха
- Повышенный комфорт
- Меньше аллергенов
- Без воздуховодов и решеток
- Тихая работа
- Более высокая стоимость при перепродаже
Загрузки
Решения для лучистого отопления и снеготаяния
Если вам нужно, чтобы он работал как система, убедитесь, что он спроектирован как система.
Связаться со специалистом
Преимущества систем лучистого отопления
- Устранение шума вентилятора и колебаний температуры, связанных с системами принудительной вентиляции
- Уменьшите количество твердых частиц, пыли и плесени, не распространяя аллергены, обычно встречающиеся в системах принудительной вентиляции (Источник: https://www.energy.gov/energysaver/home-heating-systems/radiant-heating)
- Можно зонировать для индивидуальной настройки температуры в разных зонах и комнатах
- Устранение неприглядных воздуховодов, вентиляционных отверстий и решеток
- Увеличение стоимости при перепродаже
Обзор систем отопления Watts
Водяное лучистое отопление
У нас есть компоненты, необходимые для сборки безопасных и высокопроизводительных водяных систем отопления, которые обеспечивают быструю, чистую установку и простое обслуживание системы.
Просмотр продуктов
Гидравлические регуляторы
Гидравлические регуляторы регулируют циркуляцию горячей воды через трубы, установленные на поверхности пола, чтобы поддерживать в помещениях комфортную температуру.
Просмотр продуктов
Механические панели
У нас есть подходящие механические панели для безопасного удовлетворения ваших потребностей.
Просмотр продуктов
Фитинги для систем напольного отопления
Фитинги для систем напольного отопления обеспечивают необходимые соединения для безопасной установки и надежной работы системы.
Просмотр продуктов
Коллекторы для напольного отопления
Мы поставляем ряд коллекторов для безопасного распределения воды смешанной температуры, которые также соответствуют вашим требованиям.
Просмотр продуктов
Принадлежности для напольного отопления
Используйте панели SmartTrac для упрощения установки. У нас есть все, что вам нужно, чтобы получить максимальную отдачу от вашей системы лучистого отопления.
Просмотр продуктов
Электрический теплый пол
Наши электрические системы обогрева пола обеспечивают комфорт и тепло за копейки в день благодаря эффективному нагреву.
Просмотр продуктов
SmartTrac™ Radiant Panel Solution
SmartTrac Radiant Panel Solution — это ненесущая модульная панельная система, предназначенная для упрощения установки лучистого отопления и охлаждения в напольных, настенных и даже потолочных применениях.
Простая в настройке и быстрой установке система SmartTrac представляет собой гибкое сверхнизкопрофильное однопанельное излучающее решение для любого проекта нового строительства или реконструкции.
Учить больше
Напольное отопление WarmWire®
Электрические системы обогрева пола WarmWire обеспечивают комфорт, удобство и безопасность. Поскольку нагревательный провод полностью встроен, его можно безопасно устанавливать на кухнях, в спальнях, ванных комнатах и даже в душевых.
