Виды шпилек: Применение резьбовых шпилек — виды и типы

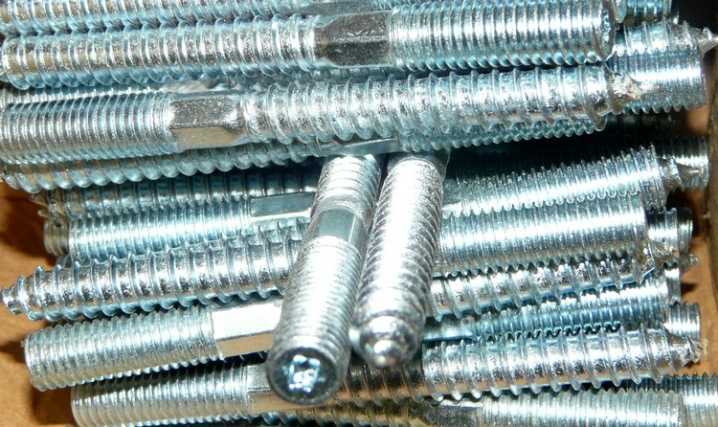

Шпилька резьбовая — Фото, виды, материал

Чтобы создать прочное соединение, которое, при необходимости, можно разобрать, используют специальный крепеж с резьбой с обеих сторон. В этой статье мы подробно рассмотрим, какие бывают виды шпилек резьбовых и в каких сферах они чаще всего применяются. Как они выглядят, можно посмотреть на фото.

Что представляет собой резьбовая шпилька?

Стандартный крепеж представляет собой металлический стержень в виде цилиндра с нарезанной резьбой. Крепление производится с помощью гаек разного типа, пружинных шайб или отверстий с резьбой.

Несущая способность изделия зависит от размера материала, из которого изготовлен крепеж, оно рассчитано на определенную нагрузку, которая действует параллельно или перпендикулярно его оси.

Если эксплуатация конструкции предполагается в агрессивных условиях, лучше всего использовать виды с оцинкованным покрытием. Также следует учитывать, что при контакте разных металлов, например, стали и алюминия, может возникать электрохимическая коррозия.

Если известны условия эксплуатации и нагрузка, конкретную длину и диаметр метиза можно выбрать по специальной таблице.

Конструкционные особенности и характеристики данного крепежа

Метиз состоит из стального стержня с резьбовой частью, муфт и гаек. Он может быть с резьбой на одном или на обеих концах тела, ее протяженность может быть одинаковой или разной. Конструкция крепежей и параметры стандартизированы.

Их производят из прутков путем обработки на токарном станке и по нормам, предусмотренным ГОСТ или DIN. В зависимости от технологии и стандартов для их производства используют металлы:

• Нержавеющая сталь – AISI, 12х18Н10Т, 14х17Н2.
• Высоколегированная – 30ХГСА, 40Х, 09Г2С.
• Жаропрочные – 20хН3А, 3ХМА.
• Латунь ЛС59, Л63.
• Медь МТ.
• Технический титан ВТ1-0.
• Титановый сплав ВТ5.

В процессе производства круглую заготовку разрезают на части определенной длины, после чего на каждой детали делают фаски с обеих сторон, с помощью резца или путем накатки делают резьбу.

После этого наносят антикоррозионное покрытие:

• Цинковое хроматирование.
• Кадмиевое хроматирование.
• Медь-никелевое.
• Медь-никелево-хромовое.
• Окисное.
• С пропиткой маслом.
• Медное.
• Пассивирующую пленку.

При необходимости, метизы могут быть покрашены. Перед тем, как выбрать приспособление, следует разобраться в его видах и характеристиках.

Разновидности шпилек резьбовых

Метизы данного вида делятся на два типа:

• «А» — сплошные, с одинаковым диаметром гладкой части и резьбы. Используются для соединения частей трубопровода, арматуры, резервуаров, эксплуатация которых проходит в условиях не выше +300 градусов.
• «Б» — сплошные, с разным размером диаметра. Применяются для соединения трубопровода, частей котлов и турбин, которые эксплуатируются при температуре выше +300 градусов.

Также изделия различаются по форме:

• С прямым стержнем.
• С изогнутым.

По типу резьбы:

• Метрическая.
• Дюймовая.
• Прямоугольная.
• Квадратная.
• Трапециевидная.
• Трубная.
• Упорная.

Класс точности изделий может быть обычным или повышенным, который используют для создания ответственных конструкций.

Шпилька анкерная

Применяется для монтажа массивного оборудования к бетонной или каменной поверхности. Прочность фиксации обеспечивается за счет специальной конструкции корпуса с дополнительными упорами и точно установленного угла расклинивающей части. Основными «плюсами» применения является:

• Прочность крепления тяжелых предметов.
• Способность выдерживать высокие нагрузки.
• Возможность дистанционной установки.

Шпилька приварная

Используется в машино- и автомобилестроении, обеспечивает прочное крепления изнутри и снаружи. Возможна приварка к нержавеющей и оцинкованной стали, алюминию. Основные преимущества использования:

• Минимальная деформация.
• Сварка с обратной стороны не заметна.
• Совместимость с разными металлами.
• Высокая производительность при автоматизированной сварке.

Шпилька закладная

За счет зубчатого колеса под шляпкой крепеж устанавливается неподвижно, что дает более прочное соединение по сравнению с винтом. Но, демонтировать его без деформации нельзя. Преимущественные характеристики:

• Повышенная степень сопротивления проворачиванию.
• Прочность крепления.
• Возможность скрытого монтажа.

Шпилька фланцевая

Основное назначение – соединение фланцевых элементов, сегментов промышленных коммуникаций, турбин, котлов, трубопроводов. Положительной стороной фланцевого крепления является:

• Повышенная прочность в экстремальных условиях.
• Способность выдерживать максимальные нагрузки.
• Простой монтаж без сложного инструмента.

Шпилька с ввинчиваемым концом

Имеет резьбу на двух концах, применяется вместо болтов и на участках, где другой способ крепления невозможно применить. С ее помощью соединяют элементы конструкций, эксплуатация которых предполагает повышенные статические и динамические нагрузки. Преимущественные качества:

• Стойкость к деформации.
• Точность резьбы.
• Прочность на изгиб и сжатие.
• Изготавливается из легких сплавов.

Шпилька для деталей с гладким отверстием

Может иметь класс точности «А» или «Б», используется в машиностроительных отраслях и промышленности. Ее положительными свойствами является:

• Устойчивость к деформационных нагрузкам.
• Простая процедура установки.
• Высокопрочный крепеж.

Сфера применения такого крепежа, как резьбовая шпилька

Каждый вид крепежных элементов имеет конкретные характеристики, их общими «плюсами» является универсальность, высокопрочная фиксация, возможность регулировки прочности стыка, длительный срок эксплуатации. Основные направления применения — следующие:

• Производство мебели и оборудования.
• Сборка металлоконструкций разного назначения.
• Монтаж бытовой техники – климатических систем, бойлеров, радиаторов.
• В строительстве – установка каркасов дверных и оконных конструкций, фиксация обрешетки.
• Прокладка вентиляционных систем и других инженерных коммуникаций в промышленных цехах, супермаркетах.
• Возведения деревянных сооружений, построек из сруба, соединение бруса с большим размером сечения.
• Установка рекламных щитов, билбордов, павильонов.

В некоторых случаях этот вид крепежных изделий является единственно возможным. Например, если показатель давления в трубопроводе превышает 25,0 кгс/см2, то использовать болты в таком случае недопустимо. Также они применяются для прикрепления массивных конструкций к основанию из плотного и высокопрочного стройматериала.

Шпилька резьбовая DIN 975.

Виды и область применения. Советы по выбору. Статьи

Чтобы в электропроводке был порядок Как и чем правильно соединять провода Как выбрать надежный замок Нержавейка нержавейке рознь Профессиональный выбор инструмента для стройки, ремонта и домашней мастерской Все статьи…

DIN 975 (шпилька, или штанга резьбовая) благодаря простоте конструкции является универсальным элементом для любых связывающих креплений. Описание DIN 975. По всей длине шпильки сформирована метрическая резьба. Резьбовые шпильки чаще выпускаются метровой и двухметровой длины. Аналогов ГОСТ стандарт DIN 975 не имеет. Назначение и область применения DIN 975. Штанга DIN 975 предназначена для стягивания, соединения или наращивания крепёжных конструкций с метрической резьбой. Также резьбовая шпилька активно применяется для систем вентиляции, подвески воздуховодов и прочих задач. В промышленности, строительстве и других областях резьбовая шпилька используется совместно с шайбами и гайками. Для удлинения конструкций на основе резьбовой шпильки используют соединительные гайки. Материалы изготовления и покрытие DIN 975. Штанга DIN 975 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни. Изделия из углеродистой стали чаще всего имеют цинковое покрытие, полученное гальваническим способом. Класс прочности резьбовых шпилек DIN 975. Маркировка класса прочности резьбовых шпилек может осуществляться нанесением на торец шпильки значения класса прочности штамповкой, например, 10.9. Также применяются два альтернативных способа маркировки: 1. Символами, при этом на торец шпильки наносится специальный символ: 2. Цветом, при этом торец окрашивается в определённый цвет, соответствующий либо классу прочности стали, либо типу материала. Для стали углеродистой: класс прочности до 5.6 — не окрашивается, 8.8 — желтый, 10.9 — белый. Для стали нержавеющей: А2 — зеленый, А4 — красный. О качестве резьбы DIN 975. Следует заметить, что на российском рынке часто можно встретить шпильку с резьбой, которая по профилю может иметь некоторые отклонения от стандартной, метрической резьбы. Основное различие проявляется в угле при вершине резьбы, который может быть и 45°, и даже 30° вместо стандартных 60°. Эта особенность серьёзно влияет на прочность резьбового соединения и при растяжении, и при изгибе, и при скручивании. Уменьшение угла до 45° снижает допустимую нагрузку на соединение на 30%, а соединения с использованием шпильки с углом при вершине в 30° способно выдерживать нагрузки не более 40% от заявленных. Гайка на таких шпильках фиксируется не устойчиво, да и попытка затянуть её с нормальным усилием зачастую приводит к срыву резьбы на шпильке. Наша компания всегда ответственно подходит к вопросам качества своей продукции. Предлагая вам товар, мы стараемся придерживаться высоких стандартов качества, будь то метрический крепеж (болты, шпильки, гайки, винты) или какой-либо другой (саморезы, шурупы, заклепки, дюбели, анкеры).

Главная | Контакты | Доставка и оплата | Помощь | Статьи | Обратная связь Новости | О компании | Система скидок | Вакансии
2023 Группа торговых компаний «Метизы» ®www. metizi.com

Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.

Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |

Stud — Designing Buildings

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 25 Сен 2020

См. вся история

Стойка представляет собой вертикальный элемент каркаса, который является частью стены или перегородки. Также известна как стена шпильки , они являются основным компонентом каркасной конструкции и обычно изготавливаются из дерева. Однако стальные шпильки становятся все более популярными, особенно для ненесущих стен и брандмауэров.

Стойки могут нести вертикальные структурные нагрузки или быть частью перегородки, могут быть ненесущими. Обычно они располагаются между верхней и нижней пластинами на равном расстоянии друг от друга. Интервалы будут регулироваться размером и способностью охвата облицовочного или облицовочного материала.

В несущих стенах обычно используется двойная верхняя плита. Иногда можно использовать одну верхнюю пластину, если стропила, фермы или балки, опирающиеся на нее, находятся непосредственно над стойками .

Традиционно шпильки крепились к пластинам с помощью молотка и гвоздя, а затем с помощью пистолета для гвоздей. Современные методы, такие как винтовые крепления, зажимы и стяжки, могут использоваться для повышения устойчивости к ветру и сейсмической активности.

Деревянные шпильки просты в использовании, легки, легко адаптируются и могут быть покрыты и заполнены различными материалами для придания различной отделки и свойств. Они должны быть из подготовленного или обструганного материала, чтобы стена была постоянной толщины с параллельными гранями. Необходимо следить за тем, чтобы древесина 9Шпильки 0013 полностью сухие при установке, в противном случае они могут сжиматься и скручиваться по мере высыхания. Чтобы они не стали влажными, их следует тщательно хранить на месте перед использованием.

Шпильки также удерживают на месте окна, двери, изоляцию, внутреннюю отделку, коммуникации и т.д. Для формирования внутренних и внешних углов, пересекающихся стен, перекрытий, косяков и подоконников можно связать вместе шпильки .

Существуют разные имена для шпильки используются для обрамления оконных и дверных проемов. К ним относятся:

• Королевская шпилька: по обеим сторонам окна или двери, от нижней до верхней пластины.
• Триммер или домкрат: по обеим сторонам окна или двери, от нижней пластины до нижней стороны перемычки или перемычки.
• Крючковая шпилька: выше или ниже отверстия в раме.
• Стойка или колонна: Группа из шпилек , скрепленных бок о бок.

• Преимущества и недостатки деревянных каркасных домов.
• Изоляция полых стен.
• Облицовка.
• Системы навесных стен.
• Обшивка.
• Косяк.
• Обрешетка.
• Перемычка.
• Перегородка.
• Почта.
• Прочная изоляция стен.
• Деревянный каркас.
• Стеновые стяжки.
• Типы стен.
• Из чего сделаны стены?
• Окно.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Что такое шпилька? и другие настенные шпильки, о которых вы должны знать

Stefan Gheorghe | Опубликовано 24 января 2023 г.

Купить сейчас

Что такое шпилька? Вы слышали это слово, но, возможно, вы не знаете, что оно означает. Мы не только ответим на этот вопрос, но также рассмотрим различные типы шпилек, используемых сегодня в домостроении.

Мы также покажем вам лучшие на рынке инструменты для поиска шипов и расскажем, как они работают и чем они хороши.

Возведение стены — одна из важнейших частей строительства дома. Стены предлагают поддержку и обеспечивают структуру.

Многие доски составляют жилую стену. Однако сегодня мы сосредоточимся только на одной части стены. Всякий раз, когда вы узнаете это, вы можете перейти к другим частям раздела.

Что такое шпилька?

Шпильки используются для наружных и внутренних стен. В строительстве стойка представляет собой доску, которая простирается от верха до низа стены и обеспечивает поддержку. Они бывают цельными и имеют размер 2×4 или 2×6.

Несущие шпильки более важны. В конце концов, несущие стены поддерживают весь дом, в отличие от перегородок, которые только разделяют комнаты и не обеспечивают структурную целостность.

Что такое искатель шипов?

Средство поиска стержней — лучший способ найти стержни в покрытой стене. Вам нужно знать, где доски дома, если вы хотите установить окно или дверь. Вы также должны знать, где находятся шпильки при работе с анкерами для гипсокартона.

Анкеры для гипсокартона позволяют крепить легкие предметы к гипсокартону без шпилек. Более тяжелые предметы выдернут анкер и повредят стену. В большинстве случаев искатель шипов может обнаруживать скрытые доски и издает звуковой сигнал, когда находит их. Он также имеет красный лазер, который вспыхивает и позволяет вам отмечать стену так далеко, как вы хотите.

Лучшие поисковики шипов 2023

Хотя вы можете «постучать по дереву», пытаясь найти шипы, мы все знаем, что это не так просто, как кажется. Это может заставить человека чувствовать себя разочарованным. Искатель шипов пригодится, если вам нужно найти металлические шипы.

Примечание. Расстояние между шпильками обычно составляет 16 дюймов. Но так как не все длины стен делятся на 16, трудно определить, с какой стороны начинаются шпильки. Вот почему так важно использовать искатель шипов, даже если вы знаете правило 16 дюймов.

---

Электронный датчик Tavol 4 в 1

Этот искатель шипов Tavol (Amazon и Tavool) действительно удивителен. Первоначально он стоит около 50 долларов, но если вам повезет, вы можете найти его в продаже менее чем за 25 долларов. Это самый продаваемый искатель шипов и самый популярный искатель шипов в целом.

Этот искатель имеет четыре режима, что позволяет ему обнаруживать дерево, балки, балки, металлы, провода переменного тока и глубоко укоренившиеся объекты за полом, потолком, стеной. Это больше, чем на шаг выше вашего стандартного искателя шипов.

Pros

• Умножение 4 в 1 плюс глубокое обнаружение
• Автоматическая калибровка и эргономичная ручка для удобного использования
• Профессиональный дизайн и высочайшее качество

Минусы

• Проблемы с производством
• Батарейки не включены
• Слабое обнаружение

---

Магнитный искатель шипов StudBuddy

StudBuddy (Amazon и Lowes) — самый дешевый и простой искатель, который вы можете купить. Это идеальный небольшой подарок или чулок, так что купите несколько из них, если вы их купите. Он может найти деревянные или металлические шпильки и может оставаться на месте в качестве маркера. Правда в том, что StudBuddy работает как металлоискатель, обнаруживая шурупы или гвозди. Таким образом, вам может потребоваться толкнуть его вверх и вниз, чтобы обнаружить доску.

Pros

• Подходит для всех видов гипсокартона. Не предназначен для использования на реечных и оштукатуренных стенах.
• Находит деревянные и металлические стойки за гипсокартоном, находя гвозди и шурупы в стойках.
• Батарейки не требуются. Вешается на стену без помощи рук при наличии шпилек. 02

  Zircon (Amazon и Zircon) — отличный недорогой бренд, доступный в большинстве розничных магазинов. Вы, вероятно, можете пойти и купить этот точный искатель сегодня. Он отлично держится и работает точно так же, как вы ожидаете от искателя шипов.

  Это отличный вариант для начинающих, учитывая цену и простоту использования. Он работает от батареек и для работы ему требуется 9 В, который не входит в комплект. Так что не забудьте взять один из них, пока вас нет дома.

  Плюсы

  • Эргономичная рукоятка
  • Автоматически исправляет распространенные ошибки пользователя
  • Находите шпильки и металл, избегая опасности поражения электрическим током

  Минусы

  • Батарея 9 В не входит в комплект
  900 49 Несовместимый,

  ---

  BLACK+DECKER SF100 Искатель деревянных шипов

  Если вы энтузиаст Black+Decker (Amazon и Walmart), у которого все есть в оранжево-черном цвете, то вам нужно это для вашей коллекции. Он не только отлично работает, но и отлично выглядит.

  Инструмент Black+Decker использует лазерную технологию не только для создания прямой линии для их поиска, но и в качестве уровня. Вы можете использовать его как линейный лазерный уровень как горизонтально, так и вертикально. Это больше, чем 2-в-1.

  Плюсы

  • Мигание светодиодов и звуковой сигнал устройства при обнаружении шипов
  • Эргономичный дизайн
  • Батарейки AA в комплекте

  Минусы 900 14

  • Завышенная цена
  • Несоответствие

  ---

  Что такое домкрат?

  Штифты домкрата расположены по обеим сторонам окон и дверных рам. Они поддерживают вышеприведенный заголовок и будут той же высоты, что и дверь при использовании в качестве двери. При использовании для поддержки оконных рам все обстоит иначе.

  Когда шпилька вставляется в оконную раму, она достигает высоты оконной рамы, но обычно достигает пола. Это обеспечивает наибольшую поддержку, так как высота одного окна не будет стабильной.

  Что такое калека?

  Что такое калека? Каленая шпилька предназначена для оконных и дверных коробок. Иногда в стене есть отверстия, например, в зоне для завтрака или над арками в домах с открытой планировкой. Кривые шпильки поддерживают верхние слои в стене над ними.

  Врезная стойка размещается в более коротких участках стены над и под окнами. Их также размещают над дверными проемами. Без них доски прогибались бы или падали, так как рамы были бы ненадежными.

  Что такое королевский конный завод?

  Королевский шпиль поддерживает шпильку домкрата. Он проходит вдоль шпильки домкрата снаружи и достигает только верха и низа. Его работа состоит в том, чтобы поддерживать шпильку домкрата и любые шпильки, которые проходят по этому пути, чтобы поддерживать всю раму.

  Для каждой установленной распорной шпильки требуется шпилька. Каждая из них будет привинчена или прибита гвоздями непосредственно к опорной стойке, а также к верхней и нижней доскам, которые крепятся к потолку и полу.

  Что такое настенные перемычки?

  Что касается технических перемычек, то, говоря о возведении стены или перегородки, можно предположить, что рассматриваемое слово относится к оконной или дверной перемычке. Это доска, которая идет над окном или дверью.

  Однако не та доска, которая идет под окном, так как это считается подоконником. Слово, с которым мы все более знакомы.

  Что такое настенные панели?

  Настенные панели — это самая верхняя и самая нижняя горизонтальные панели в перегородке. Без них вам пришлось бы прикручивать доски к потолку и полу. Но с ними можно вкрутить в них доски.

  Теперь у вас есть целая стена, обрамленная пластинами, что позволяет легко установить стену и прикрутить ее к полу и потолку. Вы можете думать о настенных панелях как о верхних и нижних «заголовках».

  Часто задаваемые вопросы (FAQ)FAQ

  Могу ли я использовать Samsung 5G Galaxy Note 20, чтобы найти настенную стойку?

  Да, можно, и на самом деле это довольно просто. Все, что вам нужно сделать, это загрузить Walabot DIY Plus Wall Scanner, бесплатное приложение, доступное в магазине Google Play. После того, как вы загрузили приложение, все, что вам нужно сделать, это нажать кнопку и начать искать шпильки в стенах вашего дома.

  Нужен ли мне поиск шипов?

  Нет, вам не нужен искатель гвоздей, чтобы найти доску в стене. Вы можете просто постучать по стене, научившись отличать звук пустотелой стены от звука стены со шпилькой. Однако это не так, поскольку ваш разум может сыграть с вами злую шутку.

  Вы также можете допустить ошибку и просверлить дыру в стене, которую потом придется залатать. Это становится более сложным, когда вы не можете подобрать краску, которую вы использовали в первый раз.

  Всегда ли розетки на шпильках?

  Да, как правило, электрические розетки устанавливаются рядом со стойкой. Однако в квартирах может быть что-то другое: там могут быть металлические шпильки. Их намного сложнее найти, постучав.

  Можно ли использовать обычный магнит в качестве искателя шипов?

  Неодимовый магнит не может найти дерево, но он может найти стальные винты, которыми гипсокартон крепится к деревянным стойкам.

  В каком направлении идут шпильки?

  Важно знать о балках: они проходят в одном направлении по всему дому.
