виды, схемы подключения и полезные советы, как подключать розетки Schneider и Legrand Valena

Чтобы подключить телевизор к цифровой сети, достаточно заглянуть в интернет, освоить несколько простых правил и купить хорошие ТВ-розетки. О тонкостях подключения ТВ расскажет статья.

Краткое содержимое статьи:

Как подключить ТВ-розетку в блоке

Перед тем, как начать крепить электрический блок с ТВ-розеткой, нужно точно решить, где будет стоять (висеть) телевизор. Затем продумайте количество электрических приборов, которые будут подключаться в монтируемый блок.

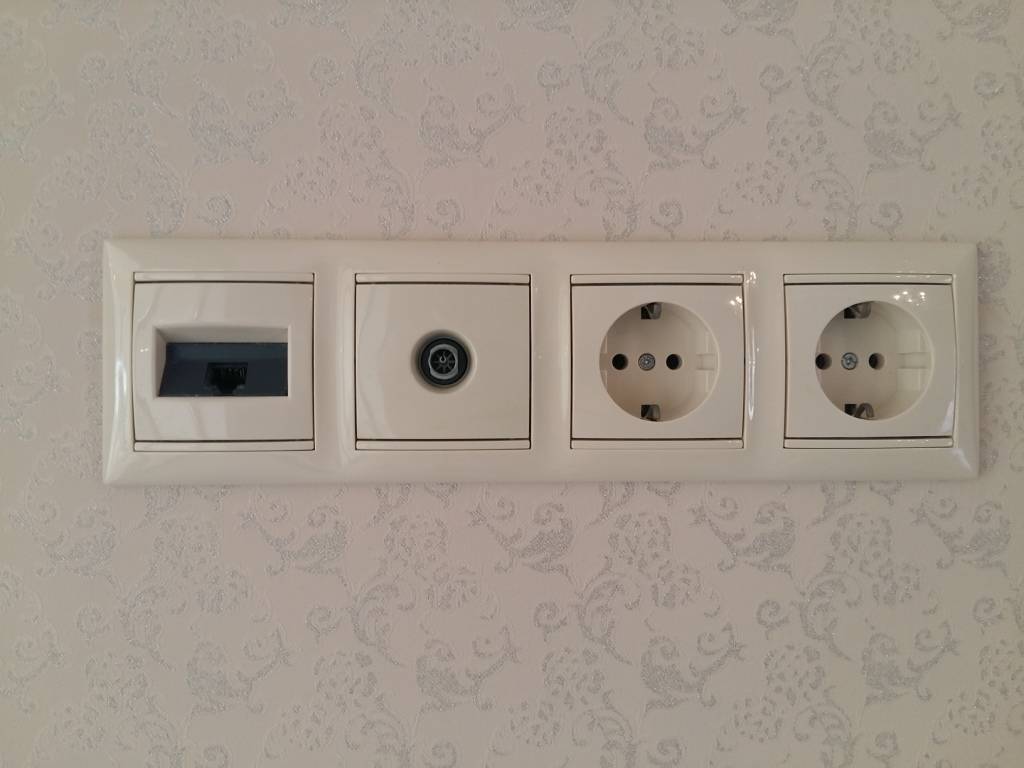

Обычно для ТВ используется тройная коробка с разъемами для интернетного кабеля, подключения вилки ТВ и антенного разъема (ТВ-розетки).

Возможно, вам потребуются коробка побольше с дополнительными входами, например, для динамиков, ТВ-приставки, ДВД и пр.

А теперь следует решить, какой тип ТВ-розеток вам подойдет.

Существуют три типа ТВ-розеток: окончательная, простая и проходная.

Окончательные ТВ-розетки

Эти приборы отличаются высокой четкостью подачи сигнала, так как волновое сопротивление соответствует 75 Ом. Окончательные розетки имеют функцию конечного узла.

Простая ТВ-розетка

Простая ТВ-розетка напоминает по своему устройству окончательную, но подключается с помощью сплиттера (комбинированный фильтр для частотного распределения каналов). Однако такая розетка имеет свои недостатки: сигнал может потеряться, и изображение становится нечетким.

Проходная

Используется данный электрический прибор в качестве тройника, и подсоединить к такому разъему можно несколько точек. Проходная розетка обязательно дополняется окончательной, которая выполняет замыкающую функцию электрической цепи.

Чтобы подключить ТВ-розетку, нужно еще определиться со схемами присоединения. Самые распространенные: “Звезда” и “Шлейф”.

Схема “Звезда”

Подключение по схеме “Звезда” предполагает использование сплиттера.

Плюсами такого соединения считаются:

Защита ТВ-кабеля.
Стабильность сигнала;
Если сигнал из-за поломки не проходит на один прибор, то на остальные приборы сигнал продолжает поступать, сохраняя качество изображения.

Схема “Шлейф”

Схема “Шлейф” применяется только при монтаже проходных розеток с окончательными. Однако качество “первого” телевизора может иногда быть лучше остальных. Но это не всегда так, потому что большинство телевизоров оснащены автоматическими датчиками усиления сигнала.

Плюсами “Шлейфа” считается экономия кабеля при монтировке, а минусами – высокая стоимость приборов.

Монтаж розетки “Шнайдер”

Французская компания “Шнайдер” получила популярность из-за:

Наличия в приборах специальных направляющих, исключающих короткое замыкание.
Цветовой маркировки, позволяющей не перепутать фазы.
Указания параметров и схемы монтажа прямо на корпусе прибора.
Регулируемого светодиодного подсвечивания.
Незакрученных винтов, которые экономят время.
Наличия арочной шайбы.
Функций зацепа корпуса.

Чтобы подсоединить ТВ-розетку “Шнайдер”, следует:

Оголить медную жилу внутреннего проводника ТВ-кабеля. Для этого зачистите конец кабеля.
Из внешнего проводника (металлической оплетки) сделайте скрутку. Для этого срежьте фольгу.
Заведите кабель в металлическую скобу розетки и закрепите болтом медную жилу, а скрутку зафиксируйте на болт, удерживающий скобу.
Закрепите розетку в подрозетнике, помогая отверткой.
Уберите с передней стороны розетки фиксирующую крышку и закрутите болты, закрепляя розетку в подрозетнике.
Соберите розетку, устанавливая пластиковые детали.

Подключение ТВ-розетки Legrand Valena

Еще один ведущий производитель электроприборов – французская компания Legrand Valena позиционирует себя как производитель товаров, сочетающих низкую стоимость, хорошее качество и современные технологии.

А вот советы по их монтажу, который немного отличается от сборки электроприбора компании “Шнайдер”:

Разберите розетку. Обратите внимание, что розетка крепится на защелках, а не на болтах. Надавите на защелки с обратной стороны и снимите рамку.
Чтобы попасть во внутреннюю часть розетки и отсоединить защитную пластину, отверткой в прорези сделайте движение вверх. Если вы все правильно сделали, то увидите посадочное место и клиновидный штырь. Этот элемент заходит под изоляцию.

Коаксиальный кабель зачистите и оголите центральную жилу до 8 мм. Проводку и фольгу не оголяйте, то есть внешний экран оставьте изолированным.
Кабель заведите в розетку: клин спрячьтся под внешнюю изоляцию, а центральную жилу уберите в посадочное место. Убедитесь, что все элементы плотно соединены.
Защелкнете верхнюю крышку, закрепите раму в подрозетнике .

Возможные ошибки

Самые частые ошибки при подключении ТВ-розетки к телевизору:

Нельзя использовать для цифрового сигнала розетки с резисторами в 75 Ом. Это приводит к очень плохому изображению, либо к его полному отсутствию.
При аналоговом сигнале и последовательном подключении двух и более ТВ лишнее сопротивление тоже будет мешать, и следует его избегать.
Если есть пустые разъемы, нельзя использовать розетки без резисторов при последовательном подключении.

Пустые разъемы в сети также будут влиять на качество изображение. Старайтесь использовать все ТВ-розетки в схеме.
Также снижает качество сигнала изоляция фольгой всех экранных жилок. Фольга плохой проводник и сигнал теряет контакт с экраном.

Вам понравилась статья? Поделитесь 😉

Розетка legrand тв и правила ее установки

Телевизионные розетки Legrand

Розетки ТВ Легранд получили широкое распространение в нашей стране. Их отличает неплохой уровень качества и вполне разумные цены.

В то же время, такие розетки имеют богатый набор характеристик, который несведущего человека может поставить в тупик. Поэтому, если вы уже определились с фирмой производителем, давайте научимся правильно выбирать телевизионные розетки. Кстати, описанные нами правила подойдут при выборе телевизионных розеток любых других производителей.

Содержание

Виды телевизионных розеток
- Схема звезда
- Проходная схема
Характеристики розеток
Вывод

Виды телевизионных розеток

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

Схема подключения звезда	Особенность данного типа соединения заключается в том, что кабель от антенны или другого источника сигнала, приходит на так называемый множитель — или как более правильно его называть, сплиттер. В этом устройстве сигнал разделяется на необходимое количество без потери его качества. К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.
На фото усилитель ТВ сигнала	Существует два типа множителей сигнала. Одни способны пропускать напряжение усилителя, вторые на это не способны. Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.
Прямой прием ТВ сигнала	Усилитель — это устройство, которое подает напряжение 5, 10 или 12В на антенну. Это позволяет увеличить уровень сигнала. Согласно ГОСТ 28324-89, нормальный уровень сигнала должен быть в пределах от 53 до 83дБ. Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.
Отраженный ТВ сигнал	Если ваша антенна закрыта от ретранслятора домами или ландшафтом, то вы принимаете отраженный сигнал. Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.
Сплиттер с возможностью пропуска сигнала усилителя	Определившись, нужен ли нам усилитель, можно вернуться к вопросу подключения сплиттера. Если наш сплиттер способен пропускать ток усилителя, то обычно на одном из выводов наносится надпись «Power in», «+12В» или просто наносится цветовое обозначение на данном канале. Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.
Виды сплиттера	В большинстве же своем, сплиттеры не имеют функции пропускания сигнала усилителя. В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже. Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. Проходная розетка тв: как выполняется установка) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Проходная схема подключения

Итак:

Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

Проходная ТВ розетка

Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

Оконечная ТВ розетка

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо. Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток.

О них-то мы и поговорим в этом разделе:

ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

Нормы отечественного ГОСТа

Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v.2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц. Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

Технические параметры розеток Legrand

А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ. Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Правила монтажа розеток с автоматическими клеммами

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Вывод

Конечно, legrand ТВ розетка не является идеальным решением всех проблем. Она так же имеет свои недостатки, и, по сути, мало чем отличается от продукции других торговых марок.

Ведь ТВ розетки не являются каким-то инновационным и технологичным товаром. Здесь уже все давно продумано и решено. Поэтому все возможные проблемы с работой ТВ розеток зачастую связаны не с производителем, а с неправильным выбором типа розетки под каждую конкретную схему.

Какие антенные разъемы мне нужны?

Один из наиболее частых вопросов, который задают нашим техническим специалистам, — какой разъем или кабель им нужно использовать для подключения антенны к телевизору. Тем, кто знаком с процессом, этот вопрос может показаться простым, но иногда эти простые вещи могут сбить нас с толку. Сегодня мы хотели дать вам объяснение деталей, необходимых для выполнения работы.

Антенна телевизионная предназначена для приема сигналов эфирного вещательного телевидения. Наиболее популярной и эффективной антенной является «наружная антенна», которая обычно устанавливается на крыше с помощью длинного стержня. Кабель, часто называемый «RG6, Quad Shield или Coax», подключается к антенне и обычно проходит через крышу, вниз по полости стены и заканчивается на настенной пластине. от настенной панели к задней панели телевизора или телевизионной приставки.

Антенные вилки и розетки — это устройства для подключения телевизора к телевизионной антенне (антенне).

Антенные штекеры представляют собой вилочные антенные соединители, которые вставляются в гнездовые антенные гнезда.

Гнезда для антенн представляют собой гнездовые антенные соединители с отверстиями для вставленных в них штырей антенных штекеров и подачи или приема телевизионного сигнала к или от штекеров. Розетки, как правило, монтируются на телевизор или в стену в виде настенных панелей.

Для начала вам нужно определить тип подключения на задней панели телевизора/устройства и антенне. И вилки, и розетки бывают F-типа или PAL. Некоторым нравится делать свои собственные поводки, используя коаксиальный кабель и соответствующий штекерный или гнездовой разъем, но обычно проще купить «готовый» поводок с уже подключенными разъемами.

Штекер PAL выглядит так:

Розетка PAL выглядит так:

Розетка PAL на задней панели телевизора будет выглядеть следующим образом:

Настенная панель PAL

Мужской F-Type выглядит следующим образом:

Гнездовой разъем F-типа выглядит следующим образом:

Гнездовой разъем F-типа , обычно устанавливаемый на приставке или ресивере, выглядит следующим образом:

Настенная панель типа F

На другом конце коаксиального кабеля вам нужно будет подключить антенну.

Ниже приведен пример антенны, для которой требуется штыревой разъем F-типа .

Установка антенны не всегда проста, поэтому, если вы не уверены, что вам нравится идея подняться на крышу, подумайте о том, чтобы обратиться к квалифицированному установщику, который сделает это за вас.

Если вам удобно заниматься своими руками, загляните в наш блог на mySwitch, который очень поможет вам убедиться, что ваша антенна направлена в направлении, наиболее подходящем для оптимального уровня сигнала.

Не стесняйтесь звонить и говорить с нашим Selby Techs на 1800 69 2225, если вы хотели бы получить дополнительную информацию об антеннах.

Антенна Selby в Интернете

Антенные разъемы в Интернете

Антенные провода/кабели в Интернете

Описание телевизионных разъемов и кабелей

Нужен разъем или кабель для настройки телевизора? Мы объясним, что делают разъемы, и постараемся указать вам правильное направление. верхняя коробка. Они также используются для подключения телевизионных приставок и рекордеров к телевизорам. У них будет штекер антенны на каждом конце. Телевизионная антенна Flylead на Maplin .

Коаксиальный антенный маховик

Удлинитель антенного кабеля

Антенный провод с вилкой на одном конце и розеткой на другом конце. Телевизионная антенна в Маплине .

Удлинитель коаксиальной антенны

Разъем антенны

Поврежден разъем антенны? Замените вилку штекерного разъема на коаксиальную вилку. Базовая коаксиальная заглушка на Maplin – см. также все антенные соединители в Maplin .

Штекер коаксиальной антенны

Коаксиальная антенна Розетка (гнездо)

Антенные разветвители

См. нашу страницу, посвященную антенным разветвителям и усилителям.

Нужен разъем, адаптер, провод или разветвитель? Мы рекомендуем

Maplin Electronics и Телевизионные кабели

Кабель SCART

Если вам нужно подключить телевизионную приставку или DVD-плеер к телевизору, вам, вероятно, понадобится кабель SCART «папа-папа». Вы можете купить основной соединительный провод SCART в Maplin или приобрести более качественный провод SCART, который можно приобрести в магазине TV Cables .

Штекер SCART

Разъем F-Plug

F-Plug чаще всего используется в системах спутникового или кабельного телевидения. Имеют винтовую резьбу. На фото ниже слева штепсельная вилка, а справа — розетка. Кабели и разъемы см. на странице 9.0009 maplin.co.uk или tvcables.co.uk .

Штекерные и гнездовые разъемы F

F-штекер (штыревой) спутниковый разъем)

Разъем HDMI

Обычно используется для подключения телевизионной приставки высокого разрешения или DVD-плеера к телевизору HD-Ready. У нас есть страница, посвященная кабелям, разъемам и преобразователям HDMI. См. наш совет HDMI на стр. .

Разъемы HDMI

Компонентные разъемы

Могут использоваться для подключения некоторых типов телевизионных приставок к телевизору. Красный, зеленый и синий для подключения компонентов Y, Pb, Pr. Обратите внимание, что они передают только видео, а не аудио. Для разъемов и адаптеров компонентов перейдите на maplin.co.uk или tvcables.co.uk .

Два комплекта компонентных разъемов

Композитные разъемы

Три провода – красный и белый для стереоаудио и желтый для видео. Для разъемов и адаптеров перейдите на maplin.co.uk или tvcables.co.uk .

Два набора композитных проводов

Описание разъемов

Коаксиальный кабель Описание

Коаксиальный штекер — это тип, который вы ожидаете найти на конце провода, идущего от телевизионной антенны.

Для выбора коаксиальных кабелей, преобразователей и удлинителей посетите веб-сайт Maplin .

Описание SCART

Обычно гнездо SCART имеется на большинстве современных телевизоров, DVD-рекордерах, DVD-плеерах и многих видеомагнитофонах. Это 21-контактный прямоугольный разъем, по которому передаются видео- и аудиосигналы, а также команды переключения.

Для выбора проводов SCART и распределительных коробок перейдите на веб-сайт Maplin .
