Виды электрических розеток — подробный обзор

Огромное разнообразие выпускаемых в настоящее время розеток обусловлено многозадачностью этих элементов электрической сети. Конкретные условия их применения диктуют определенные требования, предъявляемые не только к их внешнему виду, но и функциональным параметрам. В данной статье максимально подробно описываются все существующие на сегодняшний день виды розеток, изучив особенности которых вы получите исчерпывающую информацию, касающуюся конструктивных отличий и принципов работы устройств, предназначенных для штепсельного соединения.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Технические характеристики розеток: напряжение и частота

Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт. Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А.

Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.

Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.

Какие бывают розетки по способу монтажа


По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

Встроенные розетки

Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.

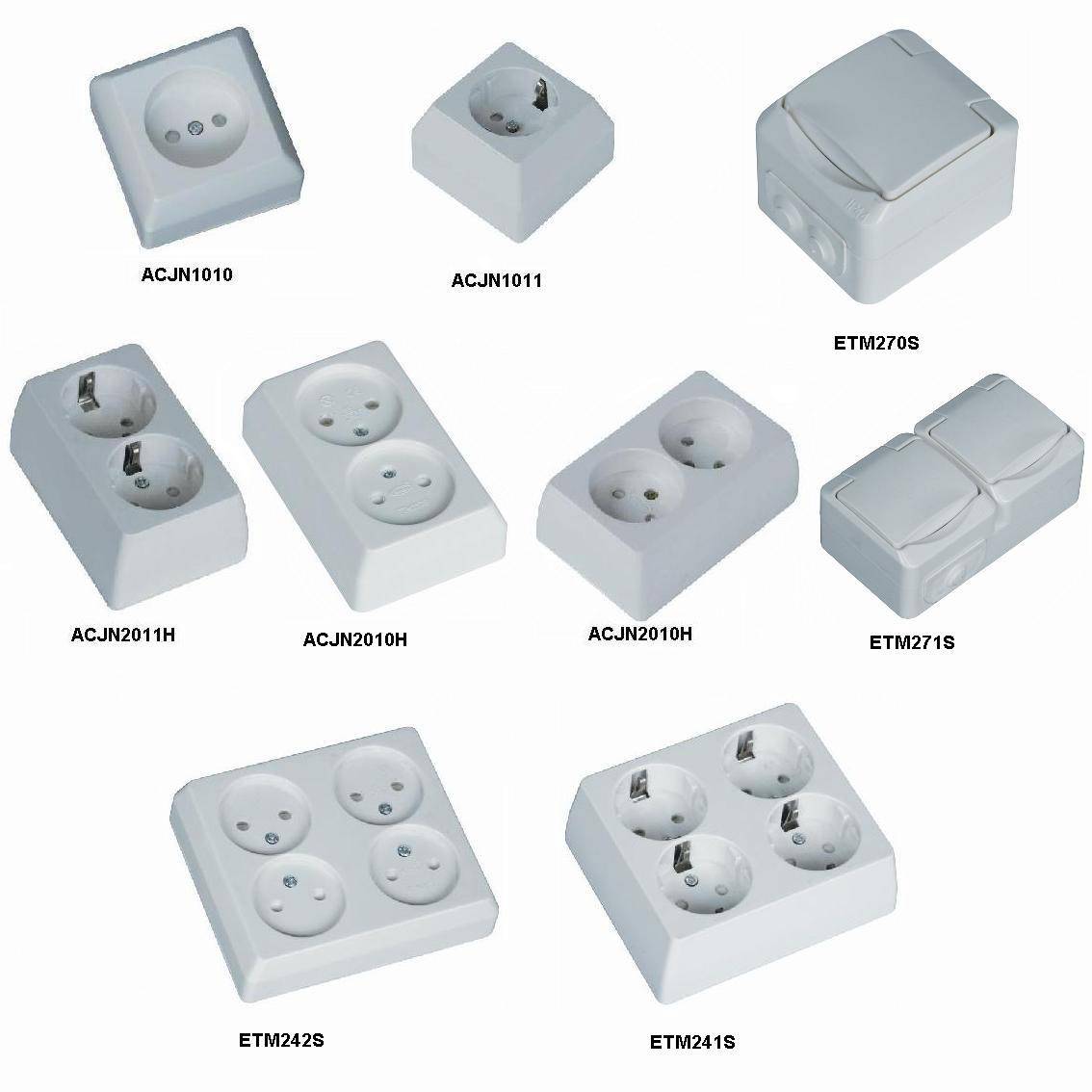

Накладные розетки

В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.

Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.

Переносные розетки

Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

Розетки со встроенным УЗО

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.



Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

Розетки специального назначения

Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:

Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.

Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.

Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.

Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

  • 0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
  • 1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
  • 2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
  • 3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
  • 4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
  • 5 – свидетельствует о частичной защите от пыли;
  • 6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

  • 1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
  • 2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
  • 3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
  • 4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
  • 5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
  • 6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
  • 7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
  • 8 – разрешено погружение на значительную глубину;
  • 9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:

  • 1
    – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
  • 2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
  • 3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
  • 4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
  • 6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
  • 11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
  • 12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
  • 13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

как выбрать для квартиры и дома, советы с фото

Современный рынок электротоваров предлагает большое количество видов розеток и выключателей различного назначения, исполнения и качества. Для правильной и безопасной работы такого электрооборудования нужно уметь выбрать модель для каждого конкретного случая. Не последнее место в выборе занимает производитель электротоваров и материалы, использованные при производстве розеток и выключателей.

Содержание

  • 1 Виды розеток

  • 2 Типы выключателей

  • 3 Как выбрать розетку в квартиру

  • 4 На что обращать внимание при покупке выключателя

  • 5 Особенности выбора розеток и выключателей в ванную комнату

  • 6 Как отличить качественные устройства от некачественных

Виды розеток

Стандартной величиной напряжения домашней электрической сети является 220 вольт. Поэтому классификация розеток бытового назначения в основном приведена для этого класса напряжения. Большинство бытовых потребителей имеют мощность, рассчитанную на эту величину напряжения. При возникновении необходимости подключения электроприборов большой мощности, в быту также используют розетки промышленного исполнения. Такие розетки рассчитаны на трёхфазную электрическую сеть с напряжением 380 вольт.

Розетки различают по их назначению, конструктивному исполнению, степени защиты от влаги и от механических проникновений.

Розетка является контактным электрооборудованием штепсельного типа (вилка/разъём).

В России, странах СНГ используются стандартные модели розеток типа «С» и «F». Такие типы называются «евророзетками».

Штепсельные соединения различных типов

Розетки типа «С» — штепсельное соединение без подключения заземляющего проводника. Розетки типа «F» — то же, но с подключением заземляющего проводника.

В сети 220 В евророзетки используются для подключения электрических потребителей мощностью до 3,5 кВт. Ток, проходящий через такие розетки, не превышает значение 16 А в нормальном режиме работы электроприборов.

Розетка с заземляющими контактами. Тип «F»

При подключении электрооборудования большой мощности используют промышленные модели штепсельных соединений, рассчитанные на ток 32 А и напряжение 380 В.

Розетка промышленного назначения

По частоте переменного тока розетки могут быть рассчитаны на частоту 50 и 60 Гц. В электросетях СНГ и России используется переменный ток с частотой 50 Гц.

Ещё одной определяющей особенностью при выборе розеток является тип установки розетки. Таких типов два:

По степени защиты от влаги розетки бывают влагозащищенными. Международная классификация таких розеток имеет обозначение IP44 и выше. Розетка такого исполнения оборудована крышкой, защищающей силовые контакты от попадания на них влаги. Такие розетки нужно устанавливать в ванных комнатах и на открытом воздухе.

Влагозащищённое исполнение

Существуют также розетки внутренней установки со встроенным удлинителем. Этот вид розеток очень практичен, но требует специфических условий установки. А именно наличие достаточного пространства в полости стены для установки катушки с кабелем.

Розетка со встроенным удлинителем

Несколько дополнительных и весьма полезных функций современных розеток:

  • Розетка со встроенным устройством защитного отключения. Защищает прибор потребитель от выхода со строя из-за неполадок в питающей электросети.

    Розетка со встроенным механизмом защитного отключения

  • Розетка со встроенным таймером. Это исполнение розеток позволяет регулировать время включения и отключения электроприбора путём появления и пропадания напряжения на силовых контактах розетки. Такие розетки не используются стационарно, а имеют исполнение переходника в основную питающую розетку.

    Розетка со встроенным таймером

    Также розетки с таймерами могут быть в виде отдельного модуля-переходника.

    Исполнение розетки — модуль-переходник

  • Розетка со встроенным датчиком потребляемой мощности. Такие розетки оборудованы специальным табло, на котором отображается показатель потребляемой электроприбором мощности в кВт. Дополнительно розетка может быть укомплектована диодной подсветкой, меняющей цвет в зависимости от величины мощности.

    Дополнительная подсветка

    Как и розетки с таймером, розетки с ваттметром могут быть в виде модуля-переходника.

    Исполнение розетки — модуль-переходник

  • Розетка, оборудованная кнопкой выталкивания штепсельной вилки. Создана для облегчения рассоединения штепсельного соединения.

    Внутреннее исполнение

  • Розетка, оборудованная диодной подсветкой. Такую розетку легче найти в темноте.

    Внутреннее исполнение

Типы выключателей

Выключатели света для бытового использования в квартирах и домах различают по следующим критериям:

  • Способ установки;
  • крепление проводов;
  • способ управления выключателем.

По способу установки выключатели света, как и розетки, бывают наружной и внутренней установки. Такие выключатели называют скрытыми и наружными соответственно. Скрытые устанавливаются в стене при скрытой электропроводке, а наружные используются для сетей с открытой электропроводкой. Иногда наружные выключатели используют для облегчения процесса и времени монтажа. Наружные выключатели проще в обслуживании и ремонте. Скрытые, в свою очередь, имеют более привлекательный эстетический вид, лучше вписываются в интерьер помещений.

Двухклавишный выключатель

Пример выключателя наружной установки.

Одноклавишный выключатель

По способу крепления проводов к силовым клеммам, выключатели делятся на устройства с винтовым зажимом проводника и устройства с быстрозажимным механизмом фиксации провода.

Винтовое крепление (слева)быстрозажимное крепление (справа)

Для крепления медных проводов рекомендуется использовать быстрозажимной механизм, а для алюминиевой проводки лучше подойдёт винтовое крепление.

Оголённый алюминиевый провод быстро окисляется, поэтому площадь контакта должна быть плотно прижата шайбой винтового соединения. Медный проводник мягче и менее подвержен окислению.

Самой обширной категорией различия современных выключателей света является способ управления.

По способу включения и отключения выключатели делятся на такие виды:

  • Клавишные выключатели.

    Одноклавишный выключатель

    Принцип работы такого выключателя основан на включении контактов механическим путём с помощью одной или более перекидных клавиш. В зависимости от количества клавиш, выключатель может управлять одной или более лампами или даже группами светильников. Этот способ включения является самым распространённым и самым часто используемым. Цена таких выключателей минимальна, по сравнению с моделями другого исполнения.

  • Кнопочный выключатель.

    Внутреннее исполнение

    Такие выключатели производят включение и отключение электроэнергии путём нажатия на одну и ту же кнопку. Существуют выключатели с несколькими кнопками. Являются популярными среди предложений на рынке.

  • Диммеры.

    Стандартная модель диммера

    Диммеры — это выключатели света, оборудованные устройством регулирования интенсивности освещения. Такое устройство может быть выполнено с помощью колёсика, кнопок или даже сенсорной панели.

    Более современная модель диммера

    Пример самого современного исполнения. Диммер с сенсорной панелью.

    Одна из наиболее современных разработок

    Диапазон интенсивности освещения можно регулировать от 0 до 100%. Такие выключатели пользуются популярностью, но имеют большую стоимость чем стандартные модели. Современный дизайн диммеров делает их востребованными при оформлении интерьеров различной тематики. Путём уменьшения освещённости можно существенно экономить электроэнергию.

  • Поворотные выключатели.

    Промышленное исполнение

    Поворотные выключатели выпускаются и в различном дизайнерском исполнении.

    Классическое исполнение

    Такие выключатели не обладают никакими дополнительными функциями. Производят включение и выключение освещения за счёт поворота ручки управления. Очень популярны в интерьерах ретростиля. Используются в основном для наружной проводки, но существуют и модели скрытой установки. Просты в обслуживании, монтаже и ремонте.

  • Верёвочные выключатели.

    Стандартное исполнение

    Такой тип включения используется исключительно в оформительных целях. Никакой функциональной практичности он не добавляет. Эффективность работы также не меняется. Часто выключателями такого типа управления оборудуются светильники бра и ночники.

  • Сенсорный выключатель.

    Наиболее современная разработка

    Такие выключатели являются наиболее современными. Они оборудованы специальной тач-панелью, с помощью которой производится управление освещением. Сенсорные выключатели имеют очень широкое разнообразие моделей с различными дополнительными функциями (таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другое). На рынке выключателей света модели сенсорных выключателей являются наиболее дорогостоящей категорией выключателей. Но несмотря на стоимость, они также являются одними из самых востребованных. В основном благодаря своему дизайну, функциональности и большому ресурсу рабочего времени.

  • Акустический выключатель.

    Блок с датчиком звука

    Принцип работы такого выключателя основан на управлении подачей электроэнергии путём включения в схему звукового датчика. Этот датчик реагирует на определённые звуковые сигналы, зачастую хлопки. Несомненным плюсом таких выключателей является то, что их не нужно искать в темноте. Некоторые дешёвые модели могут быть низкого качества и не срабатывать с первого раза.

  • К отдельной категории можно отнести управление освещением помещения с помощью дистанционного пульта управления. Такие пульты используются в современных умных системах управления бытовыми электроприборами. При своей многофункциональности, дистанционное управление имеет и некоторые неприятные моменты. Например, потеря или поломка пульта. Не всегда хорошо, когда управление всеми процессами сосредоточено в одном аппарате. Для избежания неприятных ситуаций, дистанционное управление делают как дополнительное к основному.

Отдельная категория выключателей — проходные. Механизм коммутации в таких выключателях позволяет управлять подачей электроэнергии на потребителя из двух или более мест.

Схема подключения

Выключатели, как и розетки, попадают под международную систему классификации электрооборудования IP. Система регламентирует исполнение выключателей в различной степени защиты от влаги и попадания твёрдых частиц на токоведущие части. Обозначение таких выключателей начинается с IP44 и выше.

Влагозащищенные выключатели необходимо устанавливать в помещениях с повышенной влажностью: ванных комнатах, банях, саунах, а также на открытом воздухе.

Исполнение для наружной установки

Как выбрать розетку в квартиру

От правильного выбора розетки во многом зависит её эффективная и безопасная эксплуатация.

Выбирать розетку необходимо по следующим критериям:

Для облегчения выбора приведена сравнительная характеристика нескольких наиболее популярных производителей (топ -5).

Информация приведена в качестве ознакомительной и не является рекламой.

  1. Schneider Electric. Продукция этого производителя известна благодаря бесспорному качеству и обширному ассортименту. Примечательно, что компания занимает лидирующие позиции не только в производстве бытового электрооборудования, а и в секторе промышленного оборудования. Продукцию этой компании используют профессиональные монтажники, но она подойдёт и для начинающих, потому что имеет простой но эффективный дизайн. А также продукция этого производителя выполняется с различной степенью защиты IP.
  2. Кунцево-Электро. Пример качественного электротехнического оборудования от отечественного производителя. Продукция этой компании отличается относительно невысокой стоимостью при достойном качестве используемых материалов и качестве сборки изделий. Розетки также выполняются в различных конфигурациях по стандарту IP. Продукция компании является лауреатом премии «100 лучших товаров России».
  3. ТДМ электрик. Производственные мощности этой компании также находятся на территории России. Компания отличается незаурядным качеством своей продукции. Имеет в своём арсенале множество современных разработок как розеток, так и другого электротехнического оборудования. Продукция соответствует стандартам IP, ISO9000. Розетки этого производителя просты в монтаже, обслуживании и ремонте. Имеют стандартный набор модификаций и наиболее широко представлены на рынке.
  4. АВВ. Продукция немецкого производителя АВВ (ранее Сименс) также является примером качества сборки и материалов изделий. Розетки этой компании отличаются надёжными креплениями, стандартным, но современным дизайном. Их ценовая категория немного выше предыдущих производителей, но ресурс работы изделий АВВ один из наиболее высоких среди электротоваров.
  5. Legrand. Этот производитель предлагает электротехнические изделия высокого качества и современного дизайна. Компания даже выпускает множество коллекций электрофурнитуры под различные интерьеры. При этом соблюдаются требования стандартов IP и ISO9000 в изделиях любого исполнения. Ценовая категория таких товаров также выше средней по рынку. Несмотря на стоимость, розетки этого производителя заслуживают почётного места в любом рейтинге.

На что обращать внимание при покупке выключателя

Выбор выключателя для установки в любом помещении должен производиться по определённым критериям. Только тогда работа по его установке и эксплуатации будет выполняться правильно и безопасно.

Критерии выбора выключателя:

  • По способу установки. Выбор выключателя для наружной или внутренней проводки. Иногда используют выключатели наружного типа для скрытой проводки для ускорения процесса монтажа или для установки в специфических условиях (например, повышенной влажности или на открытом воздухе).
  • По количеству клавиш, кнопок. Зависит от количества управляемых потребителей — одного источника света или группы.
  • По местным условиям работы. Выбор зависит от места установки, его особенностей согласно требованиям стандарта IP.
  • По дополнительным функциям. Выбор определяется наличием у выключателя подсветки, звуковых датчиков, сенсорного управления и другого. Такой выбор во многом зависит от особенностей интерьера помещения.

Для облегчения процесса выбора выключателя по фирмам производителям электротехнических товаров приведены несколько наиболее популярных компаний.

  1. ТДМ электрик. Как и в случае с розетками, выключатели этого производителя имеют широкий ассортимент по своему исполнению и дополнительным функциям. Современный дизайн и безусловное качество сборки делают продукцию компании лидером среди отечественных производителей в этой отрасли.
  2. Rexant. Производитель электротехнической продукции из Китая. Несмотря на общепринятое мнение о низком качестве продукции из этой страны, этот производитель отличается качественной сборкой своих изделий. Выключатели соответствуют стандартам европейского класса электрооборудования, надёжны в эксплуатации, имеют достаточно серьёзный рабочий ресурс и множество функциональных дополнений. Цена на эти выключатели сравнительно невысокая. Их можно использовать в интерьерах разных направлений.
  3. Berker. Немецкий производитель выключателей и другой электротехнической продукции. Примечательным видом выключателей этого производителя являются диммеры (выключатели с регуляторами интенсивности освещения). Современное исполнение, продуманный функциональный дизайн и высокое качество изделий — отличительные черты выключателей от этой компании.
  4. Arlight. Фирма, специализирующаяся не только на производстве бытовых выключателей света, а на различных современных разработках. Основным направлением этой компании является светодиодное освещение помещений и подсветка интерьеров любой сложности. Качественно выполненные выключатели, рассчитанные на определённые величины напряжения сети, отлично подходят как для профессионального монтажа, так и для самостоятельного.
  5. Legrand. Выключатели этой фирмы (как розетки и другое оборудование) соответствуют требованиям европейских стандартов качества и систем защиты. В сборке изделий используются качественные сертифицированные материалы. Сами же выключатели выполняются в современном исполнении и дизайне. Оборудованы многими функциональными дополнениями: подсветкой, датчиками движения и другим.

Особенности выбора розеток и выключателей в ванную комнату

Ванная комната является помещением с повышенной влажностью и возможностью прямого попадания на электроприборы струи воды. Выбор выключателей и розеток в такие помещения обязательно должен производиться с учётом их защищённого исполнения по стандарту IP.

Розетки и выключатели в таком случае должны иметь маркировку не ниже IP44.

Пример внешнего вида влагозащищенного выключателя:

Влагозащищённое исполнение

Пример внешнего вида влагозащищенной розетки.

Влагозащищённое исполнение

Для деревянного дома (сруба) подойдут розетки наружного исполнения. Такие розетки подходят для наружной проводки (в деревянных домах проводка выполнена наружным образом из соображений пожарной безопасности). Розетки и выключатели в таком случае необходимо обязательно устанавливать на подрозетники из негорючего материала. Всё из тех же соображений пожарной безопасности. Подрозеткники можно изготовить, например, из текстолита.

Для большей наглядности в вопросе выбора розеток и выключателей приведён видеоролик на эту тему. Видео найдено на ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Как отличить качественные устройства от некачественных

Прежде всего следует обращать внимание на качество сборки изделия. Контактные соединения должны быть выполнены качественно и выглядеть надёжно. Корпуса розеток и выключателей не должны быть деформированными, без сколов и трещин. Цвет корпусов должен быть равномерным, без следов нагрева и потемнений. Крепёжные элементы должны быть в комплекте.

Ко всем изделиям должен прилагаться сертификат качества и соответствующая маркировка по системе защиты IP.

На многих изделиях наносится маркировка IP прямо на корпус.

Не стоит стараться выбрать максимально дешёвый вариант изделия. От качества электротехнического изделия во многом зависит безопасность людей, находящихся в непосредственной близости с электроприбором.

Рынок электротоваров наполнен множеством предложений электротехнической продукции. Выключатели и розетки — одни из наиболее востребованных товаров этой категории. Чтобы не растеряться и принять правильное решение при их выборе, нужно всегда следовать вышеизложенным рекомендациям и объективно оценивать функциональные особенности необходимого изделия.

  • Автор: Дмитрий Гаврюк
