Виды распределительных коробок электропроводки: Виды распределительных коробок и способы их установки

Виды распределительных коробок для электропроводки, соединение проводов правила монтажа

Распределительная коробка выполняет для электропроводки в квартире функцию «коммутатора», в котором от одного питающего кабеля провода расходятся к «электрическим точкам» (осветительным приборам и розеткам).

Умелое использование коробок уменьшает затраты на прокладку электропроводки во много раз.

Содержание статьи

• 1 Классификация распределительных коробок
• 2 Материал для распредкоробок
• 3 Устройство
• 4 Размеры
• 5 Монтаж распределительной коробки

Классификация распределительных коробок

Виды распределительных коробок для электропроводки разделены по типу монтажа, примеры на фото рядом:

• открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
• скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Главная задача коробки – предоставить электрику доступ к окончаниям проводов, соединяющихся в общую цепь электропитания. Поэтому на распределительной коробке есть съемная крышка, которая не только защищает, но и декорирует место коммутации.

Материал для распредкоробок

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются.

Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.

Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Хотите узнать все про прибор для поиска скрытой проводки? Мы предоставили Вам эту информацию.

Вас интересует, что такое глубина заложения ленточного фундамента? Информация тут.

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты и назначения. Обычная квартирная коробка для наружного монтажа имеет размеры от 10 см в диаметре или по стороне квадрата.

В корпусе от двух до четырех отверстий, заглушенных пластиковыми или резиновыми пробками. Накладные коробки снабжены отверстиями или ушками под винты для крепления к поверхностям помещений.

Коробка для скрытой проводки почти не отличается от предыдущей, но все отверстия для крепления находятся внутри корпуса.

Монтаж распределительной коробки

При монтаже скрытой проводки в кирпичных и бетонных стенах все элементы (распределительные коробки, включатели, розетки и провода) укладываются в специально сделанные в поверхности стен и потолков углубления.

Углубление под коробку устраивается при помощи перфоратора и, если коробка имеет круглую форму, специальной насадки – коронки для работ по бетону. В «гнезде» коробка фиксируется алебастровым раствором или дюбель-гвоздем в пробуренном отверстии.

Подключение электропроводки в распределительной коробке производится согласно электромонтажной схеме. Провода заводятся в коробку через отверстия с запасом в 10-15 см. Концы проводов освобождаются от изоляции и фиксируются в клеммах колодки. Если колодок нет, провода соединяются на скрутку. Соединения тщательно изолируются изолентой или пластиковыми колпачками.

В каркасных конструкциях для коробок готовятся специальные места монтажа. Гнездо под коробку устраивается с таким расчетом, чтобы корпус выступал над обшивкой на 2-3 мм (для фиксации крышки).

Часто проводка монтируется в металлических или пластиковых трубах. Размеры отверстий позволяют соединять трубы с коробкой, а плотные сальники или гермовводы обеспечивают полную изоляцию от внешней среды.

Распределительные коробки продаются с магазинах электротехники. В инструкции сообщаются условия эксплуатации, степень защиты и номиналы напряжения и силы тока. Клеммные колодки приобретаются в комплекте или отдельно (расширенный ряд клемм или соединение одножильных и многожильных проводов).

Соединение проводов в распредкоробке можно посмотреть в этом видео

Виды распределительных коробок для соединения электрической проводки

Содержание

• 1 Виды изделий
• 2 Устройство
• 3 Преимущества
• 4 Монтаж
  • 4. 1 Инструмент
  • 4.2 Открытый способ
  • 4.3 Закрытый способ
• 5 Соединение жил. Видео

Коробка распределительная, ответвительная, распредкоробка или распаячная – это одно и то же наименование изделия, предназначенного для соединения проводников в соответствии с принципиальной электрической схемой объекта, их защиты от внешнего воздействия, повреждений. Они устанавливаются как снаружи здания, так и в помещениях объекта, который электрифицируется.

Внешний вид коробок распределительных

Виды изделий

Распределительные коробки для электропроводки принято классифицировать по следующим признакам:

• материалу;
• способу монтажа;
• конструкции;
• степени защиты.

Материалом для изготовления изделия является сталь, сплавы алюминия или пластик (полипропилен или фторопласт). Металлические коробки применяют в случае использования бронированного кабеля или уложенного в металлическую трубу, пластиковые – только с проводниками, имеющими изоляцию, выполненную из полимерного пластика. Он обязательно должен быть самозатухающим, иметь соответствующую прочность и работать в диапазоне температур от минус 25 ⁰С до 60

0С без нарушения формы.

Металлическая коробка обязательно подлежит заземлению.

По способу монтажа изделия выпускаются для скрытой и открытой проводки. Это зависит от вида монтажа, который применяется на объекте. В некоторых случаях могут применяться оба случая. Установка устройств для скрытой проводки производится в отверстие в стене, а для открытой проводки – на поверхность стены или потолка, при этом применяется соединительный крепеж в виде дюбелей и саморезов. Соединение проводов по схеме выполняют после установки распределительной коробки и надежного ее закрепления. Соединяют их чаще всего с помощью пайки, а также с помощью специальных зажимов с обязательной изоляцией оголенных проводов, опрессовкой с последующей пайкой или сваркой. Заизолированные провода не должны контактировать друг с другом. Необходимо помнить, что вся сеть разбивается на группы – для питания выключателей, розеток, осветительных ламп, энергоемких устройств.

Подвод проводов к наружной распредкоробке

Распредкоробки выпускаются производителями с разной степенью защиты, что позволяет их устанавливать в помещениях с различной степенью влажности и загрязненности. Согласно стандарту МЭК 60529, степень защиты может быть IP20 (для монтажа внутри зданий с нормальными климатическими условиями), IP54 и IP55(для установки снаружи зданий и в помещениях запыленных, влажных, с парами летучих соединений).

Устройство

Распределительная коробка

Являясь соединительным элементом электропроводки, коробка по форме может быть круглой, квадратной, прямоугольной, восьмиугольной.

Коробка состоит из 2 частей: корпуса и крышки.

Устройство простейшей ответвительной коробки

В крышке, которая имеет не только защитную функцию, но и декоративную, имеются отверстия для ввода проводников. Для настенного монтажа изделия снабжаются крепежными винтами. Последнее ноу-хау – это трехзаходные винты, которые быстро вкручиваются, что значительно ускоряет монтаж. При установке в стены коробки оснащаются специальными монтажными лапками и уступами на корпусе, с помощью которых надежно крепятся в углубление и не проворачиваются там.

В пластмассовых корпусах отверстия для ввода проводников закрыты заглушками, которые легко удаляются вручную, при этом края отверстий остаются ровными. Кроме того, изделия могут комплектоваться уплотнительными сальниками, обеспечивая герметичность. Крышка обычно защелкивается и имеет специальные отверстия, для того чтобы можно было поддеть ее отверткой и снять без особых усилий.

Внутри корпус имеет крепления для проводников. Чаще всего это зажимы и клеммные колодки, что дает возможность вводной кабель закрепить в зажим, а отходящие провода с помощью завинчивающих винтов – в колодке. Но могут быть коробки без креплений, тогда соединение кабелей и проводов производится скруткой с последующей изоляцией. Также соединяться они могут сваркой или опрессовкой.

Пример разводки проводов в распределительной коробке

Размеры коробки зависят от назначения, количества вводов, класса защиты и подбираются в каждом конкретном случае индивидуально.

Преимущества

К основным преимуществам изделий относят:

• простоту монтажа;
• многофункциональность;
• долговечность;
• быстрый доступ к соединениям;
• низкую цену.

Монтаж

Пластиковые короба для электропроводки: размеры

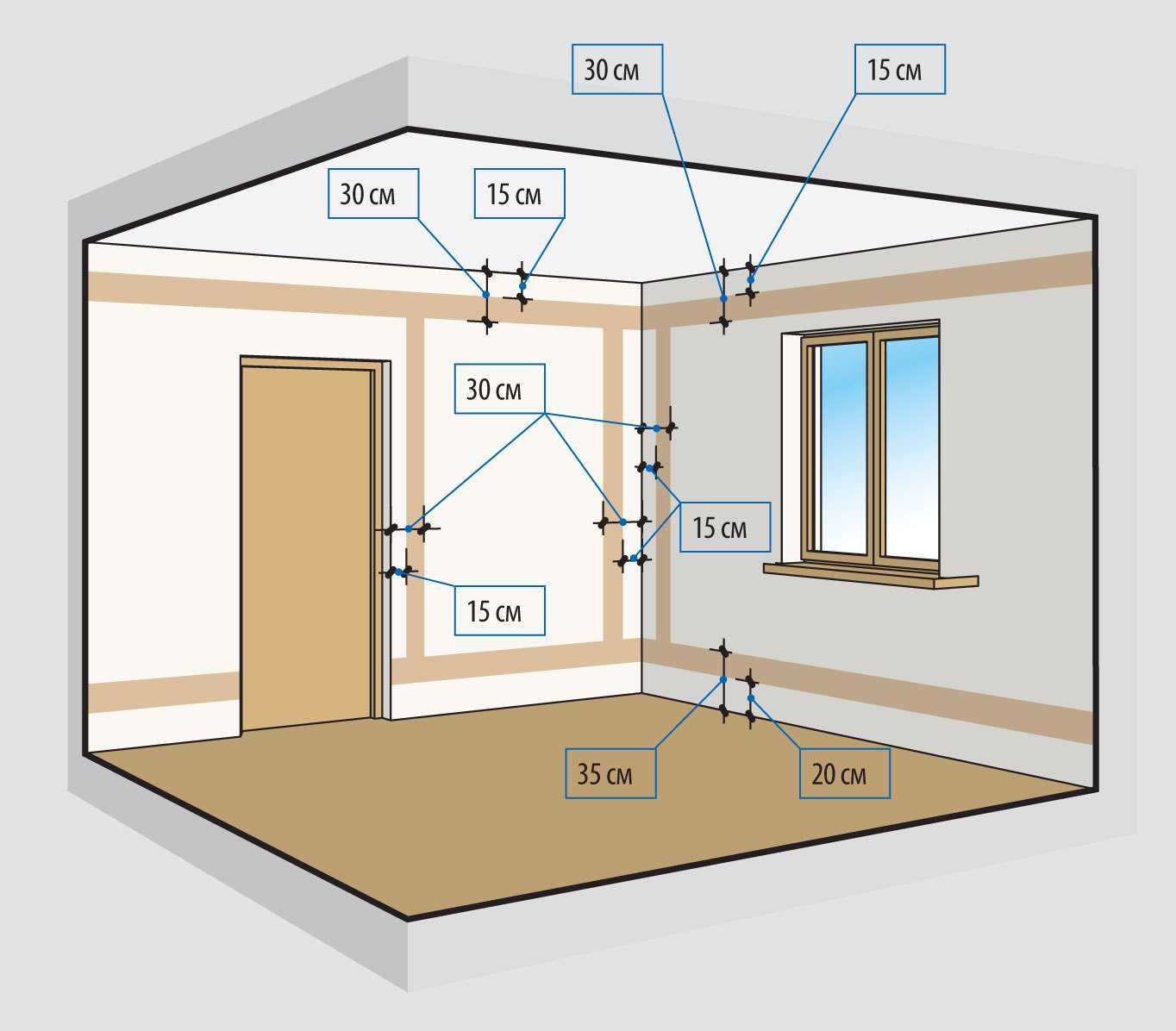

Правила устройств электроустановок устанавливают требования по размещению коробок. Они должны устанавливаться на расстоянии от 100 до 300 мм от потолка, и к ним должен быть беспрепятственный доступ. Это требование диктуется тем, что должен быть обеспечен подход для проведения ремонтных работ и ревизии.

Месторасположение распределительных коробок на любом объекте должно быть известно. Важно еще и то, что она должна быть расположена так, чтобы не портить интерьер помещения, а при ее ипользовании не пришлось разрушать место ее установки. Устанавливая коробку за натяжными потолками, необходимо предусмотреть ревизионный люк в месте установки.

Инструмент

Для монтажа необходимо подготовить следующий инструмент, приборы контроля и материалы:

• карандаш;
• линейку;
• набор отверток;
• ножницы;
• дрель или шуруповерт;
• коронка для выполнения отверстий;
• отвертку индикаторную или тестер;
• крепежные изделия;
• изоляционную ленту;
• гипс или раствор;
• кельму.

Открытый способ

Открытый способ монтажа распределительной коробки осуществляется в следующем порядке:

• отключается подача электроэнергии на объект;
• размечается место установки изделия;
• снимается крышка с изделия, и корпус закрепляется указанным производителем способом;
• срезается изоляция проводов на необходимую длину и заводится в корпус;
• соединяются проводники выбранным способом, соблюдая цветовую маркировку, т.е. фазу с фазой, нуль с нулем, землю с землей;

Правильная разводка проводов в распредкоробке

• изолируются места соединений при необходимости;
• закрывается крышка.

Необходимо каждую группу проводов подписывать (розетки, выключатели, освещение). Это позволит быстро найти необходимый проводник при ремонтных работах.

Закрытый способ

Закрытый способ монтажа начинается с изготовления отверстия в стене на определенную глубину под установку корпуса. Диаметр отверстия должен соответствовать наружному диаметру устанавливаемой коробки. Выполнив его с помощью коронки, насаженной на дрель, необходимо установить корпус и надежно закрепить. Понадобится раствор алебастра. Корпус сажается на алебастр и остатки раствора убираются. Далее провода соединяются, как и при открытом способе, и закрываются крышкой. Остается нанести тонкий слой штукатурки или заклеить обоями саму распредкоробку.

Установка корпуса распредкоробки в стену

Соединение жил. Видео

Замена электропроводки

О том, как происходит соединение жил в распределительной коробки, повествует это видео.

Распределительные коробки позволяют осуществить разводку питания объекта электричеством правильно и быстро, обеспечить работу розеток, выключателей, осветительных приборов и энергоемкого оборудования надежно, а также осуществлять ревизию сети и ее ремонт при необходимости.

Оцените статью:

9 типов электрических коробок

9 типов электрических коробок

Фото: bmak — stock. adobe.com

Домовладельцы обычно сталкиваются с несколькими типами электрических коробок, и у каждого типа свои собственные лучшие сценарии использования

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Электрические коробки являются неотъемлемой частью любой домашней электрической системы. Существует несколько типов электрических коробок, и все они содержат проводные соединения, части вашей электрической системы, где провода соединяются с розеткой, выключателем или даже другими проводами. Эти соединения особенно хрупкие, и в случае их повреждения, разрыва или ослабления вы можете столкнуться с отключением электроэнергии или опасным электрическим пожаром. Электрическая коробка защитит эти важные точки подключения от любых потенциальных проблем.

На рынке представлено ошеломляющее количество типов электрических коробок. Но не волнуйтесь: большинство электрических коробок делятся на девять основных типов, специализирующихся на номинальной нагрузке, адаптированной к конкретным задачам и электроприборам.

1. Металлические и пластиковые электрические коробки

Большинство электрических коробок изготовлены из металла или пластика. Большинство внутренних металлических ящиков изготовлены из стали, а внутренние пластиковые ящики изготовлены из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из прочного алюминиевого сплава. В некоторых ситуациях требуется металлическая коробка поверх пластиковой коробки, например, при использовании металлического кабелепровода для прокладки проводки. Если вы используете неметаллический кабель для прокладки проводки, например, тип NM-B (кабель с неметаллической оболочкой), вы можете выбрать металлический или пластиковый контейнер.

Обратите внимание, что металлические электрические коробки должны подключаться к заземлению системы, как правило, с помощью короткого провода, называемого косичкой. Имейте в виду, что пластиковые коробки обычно не требуют такого заземления.

Лучшее применение: Кабель в металлической оболочке или металлический кабелепровод для металлических коробок; неметаллические кабели для пластиковых коробок

2.

Стандартные прямоугольные электрические коробки

Когда вы представляете электрическую коробку, вы, скорее всего, представляете стандартную прямоугольную коробку. Эти электрические коробки защищают провода, связанные с одиночными выключателями светильников и стандартными розетками. Этот тип также называют коробкой с одной или одной бандой, и они обычно имеют размер 2 дюйма на 3 дюйма и глубину от 1½ до 3½ дюймов. Если у вас сложная электрическая установка, многие прямоугольные коробки являются «составными», что означает, что они имеют съемные стороны, которые позволяют соединять несколько коробок вместе.

Стандартные прямоугольные коробки также поставляются в новом и старом исполнении. Установите новую рабочую коробку после того, как стена была обрамлена, но до добавления гипсокартона. Установите старую рабочую коробку, также известную как модифицированная коробка, после того, как вы закончите стены. Обратите внимание, что стандартная электрическая коробка, используемая для закрытия сростков проводов, называется распределительной коробкой, которая устанавливается в доступном месте для соединения проводов.

Наилучшее применение: Выключатели и розетки

3. 2-местные, 3-местные и 4-местные электрические коробки

Вы можете соединить несколько стандартных прямоугольных коробок вместе, чтобы удовлетворить электрические потребности многочисленных бытовых электрических выключателей и розеток, или вы можете использовать коробки с 2, 3 или 4 постами.

Как следует из названий, эти электрические коробки по функциям аналогичны прямоугольным коробкам, но они больше по размеру, чтобы в них можно было установить до четырех устройств бок о бок. Как и стандартные прямоугольные коробки, вы можете найти их в различных новых и старых дизайнах. Некоторые даже имеют встроенные кабельные зажимы для удобства.

Лучшее использование: Несколько электрических устройств, соединенных вместе

4. Электрические коробки с круглыми чашами

Коробки с круглыми чашами, также известные как коробки для блинов, как правило, неглубокие, глубиной от ½ до ¾ дюйма. Они лучше всего подходят для потолочных или настенных светильников весом не более 50 фунтов.

Убедитесь, что провода крепления правильно подсоединены и закреплены. Это неглубокие коробки, которые могут вместить только два или три соединения, и их чрезмерная начинка может привести к горячему потолку и, возможно, к электрическому пожару. Если для установки требуется больше проводных соединений, используйте полноразмерную коробку.

Наилучшее применение: Потолочные или настенные светильники весом менее 50 фунтов

5. Восьмиугольные и круглые электрические коробки

Восьмиугольные и стандартные круглые электрические коробки обеспечивают больше места, чем неглубокие круглые ящики с различной глубиной. глубиной от 1,5 до 3 дюймов. Этот вариант является наиболее традиционным выбором для потолочных или настенных светильников весом до 50 фунтов. У многих круглых электрических коробок есть застежки или «уши», которые можно прикрепить к поверхности стены или потолка, чтобы вам не пришлось прорезать большое отверстие в гипсокартоне. Эта особенность делает их особенно подходящими для старых рабочих приложений.

Лучшее применение: Потолочные или настенные светильники весом до 50 фунтов

6. 4-дюймовые квадратные электрические коробки

Стандартные квадратные коробки, также известные как 4-дюймовые коробки, обеспечивают достаточную глубину для несколько приложений (от 1¼ дюйма до 2,125 дюйма). Квадратные углы предлагают еще больше внутреннего пространства для нескольких проводников и разъемов. По этим причинам квадратные коробки удобны для прокладки проводников в двух или более направлениях. Они крепятся к потолку или стенам и легко поддерживают осветительные приборы, корпусные выключатели и соответствующие электрические розетки.

Квадратные электрические коробки также отлично подходят для использования в качестве распределительной коробки, так как в них достаточно места для защиты соединений проводов и т.п.

Лучшее применение: Несколько проводников и разъемов, идущих в двух или более направлениях

7.

Электрические коробки для потолочных вентиляторов

Эти коробки предназначены, как вы уже догадались, для установки потолочных вентиляторов. Они бывают разных типов и размеров, чтобы соответствовать разным типам вентиляторов, хотя обычно они круглые. Если вы устанавливаете новый потолочный вентилятор, убедитесь, что соответствующая электрическая коробка внесена в список UL для установки потолочного вентилятора и имеет пометку «для использования с потолочными вентиляторами». Не используйте стандартную круглую или восьмиугольную электрическую коробку для установки потолочного вентилятора, так как они, скорее всего, не выдержат динамической нагрузки вращающегося вентилятора.

Лучшее применение: Потолочные вентиляторы весом до 70 фунтов; светильники весом от 90 до 150 фунтов

8. Наружная электрическая коробка

Эти коробки устойчивы к атмосферным воздействиям и предназначены для установки на поверхности свесов крыш, настилов и наружных стен. Если у вас есть сложная электрическая установка на заднем дворе с такими функциями, как наружные розетки, у вас, вероятно, есть несколько атмосферостойких наружных коробок. Пластиковые ящики для наружного применения обычно изготавливаются из ударопрочного ПВХ, а металлические ящики для наружного применения обычно изготавливаются из прочного алюминия. Наружные ящики должны иметь покрытие, предназначенное для влажных или влажных помещений.

Лучшее использование: Наружное электричество

9. Крышки и удлинители коробок

Фото: Клаус Ведфельт / DigitalVision / Getty Images

Это может помочь узнать немного о крышках коробок и удлинителях коробок. Крышки электрических коробок закрывают переднюю часть коробки, что обычно требуется по правилам. Другими словами, оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Сплошные крышки коробок отлично подходят для распределительных коробок или неиспользуемых коробок, а крышки с вырезами подходят для выключателей и розеток.

Удлинители коробок, также известные как удлинительные кольца, бывают разных форм и размеров, чтобы соответствовать всем вышеупомянутым типам коробок. Они имеют коробчатую форму, но не имеют задней стенки, так как прикрепляются к стандартным электрическим коробкам для увеличения общей емкости. Удлинители коробов также могут привести коробку вровень с гипсокартоном или потолком в эстетических и функциональных целях.

Как правильно выбрать электрическую коробку

Теперь, когда вы знаете варианты электрических коробок, пришло время определить, какой из них лучше всего подходит для вашего дома. Следуйте этим рекомендациям, чтобы выбрать лучшую коробку для вашего проекта.

• Определите назначение электрической коробки: Начните с точного определения цели вашей будущей электрической коробки — что она должна делать? Например, если вам нужно установить легкий потолочный вентилятор, вы можете сузить свои варианты до восьмиугольной или круглой электрической коробки или электрической коробки потолочного вентилятора.

• Старая работа против новой работы: Если вы заменяете электрическую коробку, вам, вероятно, понадобится старая рабочая система, тогда как для новых установок обычно требуется новая рабочая система.

• Обратитесь к профессиональному электрику: Перед заменой или установкой электрической коробки наймите местного электрика, чтобы он утвердил тип вашей коробки и установил ее. Электрики обладают специальными знаниями и опытом, чтобы дать профессиональную рекомендацию по правильной системе для вашего домашнего проекта.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые товары

• 6 наиболее распространенных причин домашних пожаров (плюс советы по предотвращению)

  Автор: Лоуренс Бонк • 17 мая 2022 г.

• Сколько стоит установка выделенной цепи?

  Эми Павлюкевич • 29 апреля 2022 г.

Изучение типов электрических распределительных коробок

Toggle Nav Переключить навигацию

Меню

Аккаунт

Поиск

• Мое сравнение ()

Вы готовитесь к работе с электрической системой дома? Прежде чем начать, важно знать, какие компоненты вы должны приобрести для своего проекта. Приобретение неправильных деталей может привести к тому, что система станет неэффективной и опасной, что может привести к короткому замыканию.

Таким образом, вы должны сделать свою домашнюю работу и изучить различные типы доступных распределительных коробок. Установка правильного электрического корпуса обеспечит адекватную защиту вашей электропроводки, потолочного вентилятора, светильника или розетки. Это также облегчит доступ к проводке, если вам нужно заменить некоторые компоненты в будущем.

Ниже мы рассмотрим различные типы распределительных коробок, а также дадим вам советы о том, какие характеристики следует учитывать при покупке корпуса.

Руководство по покупке распределительной коробки

Перед тем, как отправиться за покупками, вы должны знать, какой тип корпуса вы ищете и почему. Вот несколько факторов, которые следует учитывать перед покупкой электрической распределительной коробки:

Объем, глубина и отступ

Размеры и размеры электрической распределительной коробки будут одними из самых важных соображений. В нем должно быть достаточно места для размещения электрических проводов, разъемов и приспособлений, таких как розетки, выключатели света и диммеры. Поэтому вам нужно начать с измерения глубины, необходимой для ограждения. Чем глубже ящик, тем больше он может вместить всех компонентов.

Оттуда вам нужно будет определить высоту и ширину электронного корпуса. Наконец, вы захотите рассмотреть неудачу. На каком расстоянии от поверхности стены будет отверстие коробки? Возможно, вам придется использовать расширитель коробки, чтобы заполнить любое дополнительное пространство. В качестве альтернативы вы можете использовать распределительную коробку для поверхностного монтажа, чтобы смонтировать проводку на внешней поверхности стены.

Старые или новые рабочие ящики

Рассмотрите проект, чтобы определить, какой тип ящика вам понадобится для работы. Если вы работаете со старой структурой, вам следует использовать существующие рабочие блоки. Замена или ремонт больших участков стены может не потребовать новых электронных корпусов.

Все, что вам нужно сделать, это прорезать отверстие в старой рабочей коробке, вставить кабель и прикрепить коробку к существующему настенному покрытию. Если на коробке есть монтажные выступы, вы можете установить ее как есть.

Кабель Зажимы , Выбивные заглушки и коллекторы

Возможно, вам придется подключить кабели к коробке. Если это так, вы можете использовать кабельные зажимы, выбивные отверстия или коллекторы. Если вы используете кабель с неметаллической оболочкой (NM), вы будете использовать зажим для крепления кабеля к коробке. Это предотвратит вытягивание кабеля из устройства.

Если вы используете коробку с кабелепроводом, вы можете пропустить кабелепровод через выбивное отверстие. Вам просто нужно сопоставить размер отверстия с размером канала. В некоторых коробках предусмотрены перфорированные отверстия разного размера для размещения кабелепроводов разного размера. Вы можете использовать выбивные коробки с кабелем NM, подключив кабель к коробке так, чтобы он всегда оставался на месте.

Одна из самых распространенных ошибок, которую совершают люди, — это попытка протолкнуть слишком много кабелей через одно и то же отверстие. В одних коробках два отверстия, в других три. Используйте столько отверстий, сколько вам нужно, чтобы кабели легко проходили через отверстия, не сбиваясь в комки.

Если вам нужно вырезать больше отверстий в коробке для размещения дополнительных кабелей, мы будем рады предоставить индивидуальные корпуса, чтобы выполнить работу правильно!

Материалы корпуса: выбор помимо ПВХ

Факторы окружающей среды в конечном счете определяют, какой тип материала вам нужен для электронного корпуса. Если вы используете коробку снаружи, убедитесь, что она сделана из атмосферостойкого материала. В то время как электрические коробки из ПВХ-пластика распространены в жилых и офисных помещениях, они часто не справляются с задачей защиты электрических соединений на открытом воздухе и / или в промышленных условиях.

Некоторые из наиболее популярных материалов корпусов для корпусов, защищенных от непогоды, включают:

• Углеродистая или нержавеющая сталь. Вам следует использовать стальные корпуса, которые благодаря своей прочности являются отличным выбором как для внутреннего, так и для наружного применения. Стальные соединительные коробки Polycase для тяжелых условий эксплуатации устойчивы к коррозии и имеют такие функции, как откидная крышка для легкого доступа. Поликарбонат: внесен в список UL и соответствует требованиям как минимум NEMA 4X и IP65, наши корпуса из поликарбоната предназначены для наружного применения.
Алюминий
• : если вы выберете литой алюминиевый корпус, вам нужно будет выбрать тот, который содержит прокладку, чтобы он был водонепроницаемым (и подходил для использования на открытом воздухе).

Стандартные бытовые коробки

Электронные коробки являются важными компонентами систем в вашем доме. При установке корпусов вам необходимо использовать правильную коробку для вашего приложения. Коробки для бытовой электроники имеют широкий диапазон размеров и форм, а также материалов изготовления. Вы также захотите выбрать компоненты с правильной номинальной нагрузкой для потолочных вентиляторов и осветительных приборов.

Важно помнить, что распределительные коробки должны соответствовать отраслевым стандартам и строительным нормам в вашем регионе, особенно если вы занимаетесь ремонтом своими руками. Если вы не можете установить корпус самостоятельно, вызовите профессионального электрика, который сделает эту работу за вас. Это гарантирует, что работа будет выполнена правильно с первого раза.

Металлические и пластиковые соединительные коробки

Большинство коробок изготавливаются из металлических или пластиковых материалов. Тип используемого материала будет зависеть от области применения.

Если вы используете металлический кабелепровод для прокладки проводов к коробке, вам следует использовать металлическую распределительную коробку. Этот материал поможет заземлить кабелепровод и проводку. Металлические распределительные коробки являются обычным выбором для электрических щитовых коробок.

Для неметаллических материалов, таких как кабель NM и кабелепровод из ПВХ, можно установить металлическую или пластиковую распределительную коробку. Убедитесь, что вы используете кабельный зажим для крепления кабеля к коробке. Это гарантирует его безопасность.

При замене электропроводки в доме или строительстве нового дома вы можете заметить, что новые системы электропроводки содержат провод заземления внутри кабеля. Если это так, вам не нужно беспокоиться об использовании коробки для заземления системы электропроводки, но вы все равно захотите подключить коробку к земле с помощью провода.

Распределительная коробка с круглым поддоном

Коробки с круглым поддоном представляют собой корпуса меньшего размера, обычно глубиной от ½ до ¾ дюйма. Большинство подрядчиков устанавливают их на потолке или стене для светильников или небольших объектов. Лучшее применение — использовать их с предметами весом менее 50 фунтов. Вы можете использовать специальные металлические ящики для поддонов для установки потолочных вентиляторов, но большинство моделей не выдерживают большой вес. Перед установкой обязательно проверьте информацию о продукте.

Восьмиугольные и круглые распределительные коробки

Восьмиугольные и круглые коробки обеспечивают большую гибкость в зависимости от размера корпуса. Обычно вы увидите эти коробки, установленные на потолках или стенах для осветительных приборов и потолочных вентиляторов весом до 50 фунтов. Если вы ищете коробки, которые обеспечивают больше места для проводки, то круглые или восьмиугольные коробки идеально подходят для вашей установки. Вы можете использовать блоки большего размера в качестве распределительных коробок, где это необходимо.

Если вы работаете с накладным монтажом, включающим металлический кабелепровод, предпочтительнее использовать круглую металлическую коробку. Если вы выберете круглую пластиковую распределительную коробку, вы сможете закрепить ее на поверхности с помощью «ушек». Такие распределительные коробки идеально подходят для установки корпуса на гипсокартон или аналогичную поверхность. Таким образом, вам не нужно вырезать отверстие, чтобы выполнить работу.

Электрическая коробка с потолочным вентилятором

Для установки потолочного вентилятора требуются коробки, способные выдержать как вес вентилятора, так и постоянное движение ротора и лопастей. Поэтому вам нужно будет использовать коробку с потолочным вентилятором, предпочтительно глубиной 2-⅛ дюйма. Коробки для потолочных вентиляторов обычно имеют круглую или восьмиугольную форму. Они предназначены специально для потолочных вентиляторов, поэтому все, что вам нужно сделать, это прикрепить их к устойчивой поверхности, например к потолочной балке.

Имейте в виду, что большинство ящиков для потолочных вентиляторов рассчитаны на поддержку светильников весом до 75 фунтов. Сюда входят большие вентиляторы или люстры. Не забывайте учитывать как вес предмета, так и вращение лопастей при выборе правильной коробки.

4-дюймовая квадратная коробка

Стандартные квадратные коробки обычно имеют глубину от 1 ¼ до 2 ⅛ дюймов. Подрядчики обычно используют их для нескольких разъемов или проводников. Если у вас есть проводники, которые идут в нескольких направлениях, вам нужно использовать квадратную рамку. Вы также можете использовать распределительные коробки или потолочные коробки.

Квадратные коробки чаще всего применяются в качестве распределительных коробок освещения или электрических розеток. В некоторых случаях потребуется многоблочная коробка для размещения нескольких соединений рядом друг с другом для размещения выключателей света или розеток вдоль стены.

Распределительная коробка

Термин «распределительная коробка » относится к любой коробке, которую вы используете в качестве соединения для размещения электрических соединений, таких как электропроводка. Распределительные коробки имеют квадратную, круглую или восьмиугольную форму и могут быть глубокими или мелкими. При установке этих корпусов придерживайтесь следующих рекомендаций:

• Соединительные коробки используются для закрытия сростков проводов. Везде, где соединяются два электрических провода, следует установить распределительную коробку.
• Используйте стандартные квадратные коробки размером 4 дюйма, так как вам понадобится дополнительное пространство для сращивания проводных соединений и закрытия их колпачками. Чем больше у вас соединений на одной площади, тем больше должна быть распределительная коробка.
• Старайтесь не прятать распределительную коробку в стене или потолке, чтобы вы не могли до нее добраться. Если в будущем дом нужно будет перемонтировать, электрику потребуется легкий доступ к коробке.
• Вы должны закрыть распределительную коробку прочной крышкой без отверстий.

Крышки распределительных коробок

Во избежание поражения электрическим током или возгорания вам необходимо накрыть компоненты так, чтобы провода не были видны. Корпуса для электронных устройств бывают самых разных размеров и форм, так что вы можете поместить их в любую коробку. Чехлы не являются обязательными. На самом деле, они обязаны придерживаться большинства строительных норм и правил. Итак, убедитесь, что все ваши коробки закрыты, а все провода под напряжением надежно закрыты, когда ваш проект будет завершен.

Для распределительных коробок требуются сплошные крышки без отверстий. Таким образом, никакие факторы окружающей среды, такие как пыль или влага, не смогут попасть внутрь коробки.

Удлинители коробки

Иногда между распределительной коробкой и гипсокартоном или другой поверхностью может быть зазор. Чтобы закрыть зазор, вы можете реализовать удлинитель коробки. Удлинитель скользит по отверстию коробки, и вы можете отрегулировать его по мере необходимости, чтобы заполнить зазор. Закрытое пространство безопаснее, чем оставлять проводку открытой или протягивать ее за пределы коробки, чтобы она доставала до стены.

Удлинители коробок также используются для увеличения емкости коробки для дополнительной проводки. Используя удлинитель, вы можете оставить существующую коробку на месте, не заменяя ее. Экстендер упрощает работу и помогает работать более эффективно.

Наружные распределительные коробки

Водонепроницаемые распределительные коробки идеально подходят для защиты компонентов от вредных внешних воздействий. Эти коробки имеют рейтинг NEMA (Национальная ассоциация производителей электрооборудования) или IP (защита от проникновения), чтобы выдерживать определенные погодные условия, такие как ультрафиолетовые лучи, экстремальная жара или холод, сильный ветер и влажность.

Водонепроницаемая распределительная коробка понадобится вам во влажных или влажных местах, поскольку вода представляет собой наиболее серьезную опасность для электронных устройств и компонентов. При установке водонепроницаемой распределительной коробки убедитесь, что она плотно закрыта. При выборе корпуса обязательно проверьте рейтинг NEMA и IP. Они укажут, что коробка подходит, в зависимости от вашего применения и факторов окружающей среды.
