Маркировка и обозначение швеллера в соответствии с ГОСТ 8240
Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений.
Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

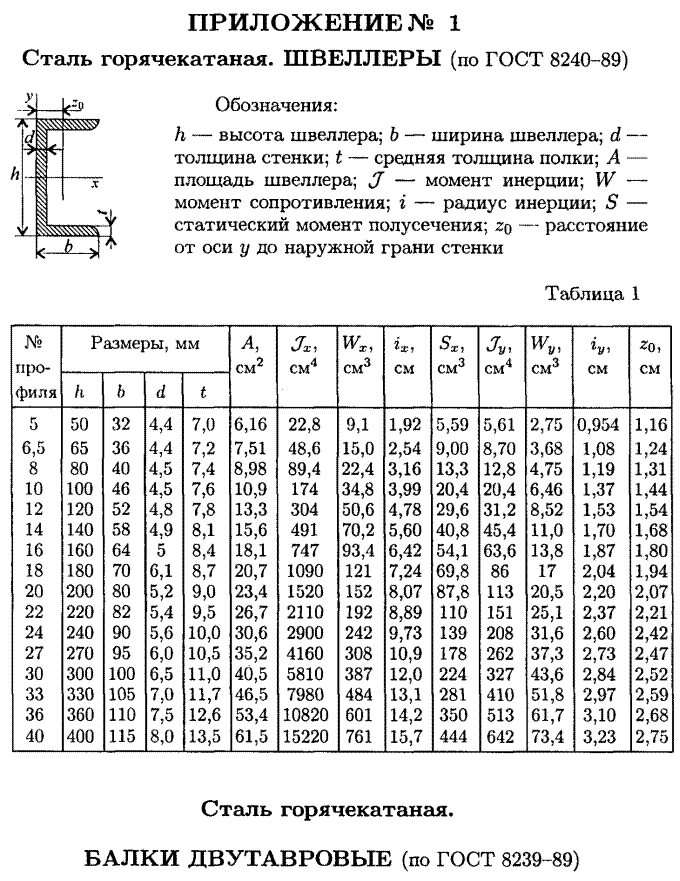

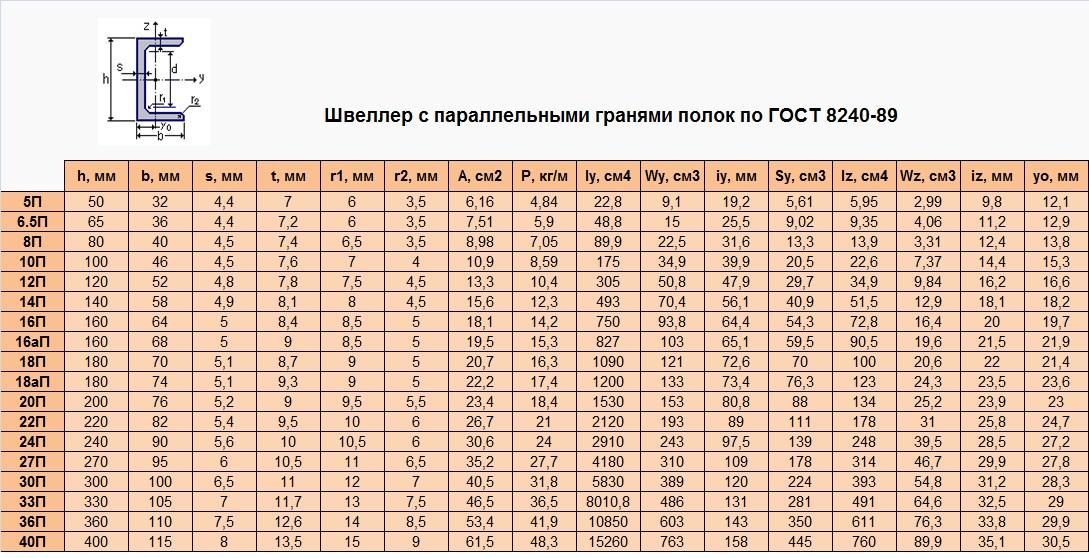

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.
Ключевой параметр в маркировке и обозначении — высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.
| Номер швеллера | Высота швеллера | Ширина полки | Толщина стенки | Толщина полки |
|---|---|---|---|---|
| 5П, 5У | 50 | 32 | 4,4 | 7,0 |
| 6,5П, 6,5У | 65 | 36 | 4,4 | 7,2 |
| 8П, 8У | 80 | 40 | 4,5 | 7,4 |
| 10П, 10У | 100 | 46 | 4,5 | 7,6 |
| 12П, 12У | 120 | 52 | 4,8 | 7,8 |
| 14П, 14У | 140 | 58 | 4,9 | 8,1 |
| 16П, 16У | 160 | 64 | 5,0 | 8,4 |
| 18П, 18У | 180 | 70 | 5,1 | 8,7 |
| 20П, 20У | 200 | 76 | 5,2 | 9,0 |
| 22П, 22У | 220 | 82 | 5,4 | 9,5 |
| 24П, 24У | 240 | 90 | 5,6 | 10,0 |
| 27П, 27У | 270 | 95 | 6,0 | 10,5 |
| 30П, 30У | 300 | 100 | 6,5 | 11,0 |
| 40П, 40У | 400 | 115 | 8,0 | 13,5 |
Виды швеллеров – классификация, стандарты
По способу производства швеллер подразделяется на гнутый и горячекатаный профиль.
Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.
ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.
ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.
ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения.
Профиль данной групп может быть высотой 50 — 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.
Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.
ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов.
Как правильно расшифровать условное обозначение швеллера
Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:
- Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88
Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:
- Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89
Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:
- Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76
Профиль квадратный
Прайс-лист на профильную трубу квадратного сечения оцинкованную и черную по ГОСТ 8639, 30245, сталь 09Г2С и ст.
3…
Уголок металлический
Цены на стальной уголок равнополочный, оцинкованный, неравнополочный с шириной полки от 20 мм до 200 мм, стенка от 3 мм до 20 мм …
Швеллер: виды и размеры
Металлические профили бывают самых разных форм. Все они находят свое применение в строительстве: например, двутавровые балки широко используются для изготовления конструкций, предполагающих сильные вертикальные нагрузки. А вот применение швеллеров куда более разнообразно и зависит от вида этой металлоконструкции. В этой статье мы рассмотрим, где применяются швеллеры и как подобрать подходящую модель под свои нужды.
Швеллеры делят на типы в первую очередь по способу их изготовления. Металлопрокат бывает горячекатаным, специальным и гнутым. Специальные швеллеры изготавливают под заказ, а используют преимущественно в машиностроении и вагоностроении. Гнутые швеллеры — это модели, которые изготавливают из цельного листа путем сгибания.
Швеллеры различаются по типу металла. Как правило, для изготовления этого металлопроката используют очень прочный, чистый металл. Он выдерживает огромные вертикальные нагрузки и подходит для возведения высоких и подвешенных конструкций. Но иногда для удешевления используют металл с примесями. Его не используют для создания прочных и долговременных сооружений, поскольку он просто не выдержит нагрузку. Вместо этого с его помощью возводят временные сооружения, а также используют в качестве дополнительного укрепления зданий (например, в форме укрепляющего пояса).
Отдельный тип — нержавеющие швеллеры, они бывают только гнутыми. Они, разумеется, более долговечны, чем горячекатаные модели, благодаря устойчивости к коррозии. При этом их жесткость, а также прочность готовых конструкций практически идентична «ржавеющим» швеллерам.
Все виды швеллеров значительно опережают в прочности обычный металлопрокат с квадратным сечением.
Зная классификацию швеллеров, можно перейти к их маркировке.
На этикетке указывают буквенно-числовой код, который даст строителю всю информацию об изделии.
Первая буква указывает на метод производства. Если вы видите в шифре букву «П», значит, швеллер изготовлен с помощью горячекатаного стана. Буква «Г» указывает на гнутый швеллер.
Если у швеллера нет дополнительной буквенной маркировки, то он изготовлен из прочного металла.
Если же вы видите букву «Л», то изделие выполнено из металла с примесью и не сможет выдержать высокие нагрузки. Используйте его только для временных сооружений, а также для дополнительного дешевого укрепления долгосрочных построек.
По ГОСТу первые цифры в маркировке указывают на высоту профиля швеллера в миллиметрах. Например, если вы видите маркировку швеллера, которая начинается на 30П — это горячекатаный швеллер с высотой профиля в 30 мм.
Как выбрать подходящий тип швеллера
Швеллер, как и любой другой металлопрокат, выбирают по цели использования. Если вам нужна дешевая, но не особо прочная модель, всегда покупайте швеллер из металла с примесями.
Вы значительно сэкономите и не будете переплачивать за дополнительную прочность, которая не требуется в вашем деле. Важные характеристики для выбора швеллера — это его тип строения, способ изготовления, характеристики металла и размеры.
Как правило, горячекатаный швеллер используют для строительства мостов, виадуков и подобных конструкций. Это связано с тем, что именно такой метод изготовления делает швеллер максимально прочным и выносливым. А вот гнутые швеллеры используют для конструирования различных машин, станков и приборов. Иногда их используют для архитектурных элементов зданий. Гнутый швеллер обладает закругленным внутренним уголком, но он чуть менее жесткий и прочный, чем горячекатаный.
Самые дешевые швеллеры — это хлысты, изготовленные «холодным» гнутьем. У него округлые грани между основанием и полками. Такой швеллер — самый непрочный, поэтому его нужно использовать лишь тогда, когда не предполагается высокая нагрузка на конструкцию. Такие швеллеры часто покупают для возведения заводского оборудования с небольшим весом.
А вот для постройки мостов, виадуков и подобных конструкций его не применяют — это слишком опасно.
При выборе швеллера вам нужно учитывать не только его тип, но и размеры. Стандартная длина швеллера — от 3 до 12 метров, под заказ иногда делают швеллеры большей длины. Иногда заказывают длинный швеллер, а затем занимаются резкой металла, чтобы сделать куски нужного размера — так порой выходит дешевле.
Высота разных типов швеллеров варьируется от 50 до 400 мм. Ширина полки швеллера может быть от 32 до 115 мм, при этом полки могут быть разной длины (это указывается на маркировке). Толщина стенки варьируется от 4,4 до 8 мм. Толщина полки — от 7 до 13,5 мм.
Теперь вы знаете, какие виды и размеры швеллеров бывают. Кроме того, вы знаете, как подобрать подходящий швеллер под свой тип работ. К счастью, рынок предлагает немало швеллеров самых разных форм и размеров, так что любой строитель найдет модель, удовлетворяющую его требованиям.
Швеллер из конструкционной стали С-образного сечения Таблица AISC
Швеллер из конструкционной стали C-сечение Таблица AISC
Меню конструкционных материалов
Швеллер из конструкционной стали C-образного сечения AISC A36 Размеры стали С-образной формы.
В таблице ниже приведены размеры и формы, вес на фут и площадь поперечного сечения для конструкционной стали в соответствии с AISC.
Структурная стальная швеллерная секция A36 Таблица характеристик
Размер Ширина x Вес/фут | Высота канала | Толщина стенки | Толщина фланца | Вес (фунт/фут) | Площадь (в 2 ) |
3,00 x 4,10 | 1,41 | . 170 | .273 | 4.10 | 1,21 |
| 3,00 x 5,00 | 1,498 | .258 | .273 | 5,00 | 1,47 |
| 3,00 x 6,00 | .356 | .273 | 6,00 | 1,76 | |
| 4,00 x 5,40 | 1,584 | . 184 | .296 | 5,40 | 1,59 |
| 4,00 x 7,25 | 1,721 | .321 | .296 | 7,25 | 2,13 |
| 5,00 x 6,70 | 1,75 | .190 | .320 | 6,70 | 1,97 |
| 5,00 x 9,00 | 1,885 | . 325 | .320 | 9,00 | 2,64 |
| 6,00 x 8,20 | 1,92 | .200 | .343 | 8.20 | 2,40 |
| 6,00 х 10,50 | 2.034 | .314 | .343 | 10,50 | 3,09 |
| 6,00 x 13,00 | 2,157 | . 437 | .343 | 13.00 | 3,83 |
| 7,00 x 9,80 | 2,09 | .210 | .366 | 9,80 | 2,87 |
| 7,00 x 12,25 | 2,194 | .314 | .366 | 12,25 | 3,60 |
| 7,00 х 14,75 | 2,299 | . 419 | .366 | 14,75 | 4,33 |
| 8,00 x 11,50 | 2,26 | .220 | .390 | 11,50 | 3,38 |
| 8,00 x 13,75 | 2,343 | .303 | .390 | 13,75 | 4.04 |
| 8,00 x 18,75 | 2,527 | . 487 | .390 | 18,75 | 5,51 |
| 9,00 x 13,40 | 2,433 | .233 | .413 | 13.40 | 3,94 |
| 9,00 x 15,00 | 2,485 | .285 | .413 | 15.00 | 4,41 |
| 9,00 х 20,00 | 2,648 | . 448 | .413 | 20.00 | 5,88 |
| 10,00 х 15,30 | 2,60 | .240 | .436 | 15.30 | 4,49 |
| 10,00 х 20,00 | 2,739 | .379 | .436 | 20.00 | 5,88 |
| 10,00 х 25,00 | 2,886 | . 526 | .436 | 25.00 | 7,35 |
| 10,00 х 30,00 | 3,033 | .673 | .436 | 30.00 | 8,82 |
| 12,00 х 20,70 | 2,942 | .282 | .501 | 20,70 | 6,09 |
| 12,00 х 25,00 | 3,047 | . 387 | .501 | 25.00 | 7,35 |
| 12,00 х 30,00 | 3,17 | .510 | .501 | 30.00 | 8,82 |
| 15,00 x 33,90 | 3,40 | .400 | .650 | 33,90 | 9,96 |
| 15,00 х 40,00 | 3,52 | . 520 | .650 | 40.00 | 11,80 |
| 15,00 х 50,00 | 3,716 | .716 | .650 | 50,00 | 14,70 |
Связанные ресурсы:
- AISC, ASTM Угловая неравнополочная ножка (алюминий)
- AISC, угловая равнобедренная ножка ASTM (алюминий)
- AISC, ASTM Угловая неравнополочная опора (сталь)
- Свойства углового сечения конструкционной стали, неравнополочный профиль BSI BS EN 10056
- Свойства углового сечения конструкционной стали, равнополочный BSI BS EN 10056
Стальные С-образные каналы американского стандарта.
Свойства С-образных профилей American Steel в британских единицах измерения указаны ниже.
Для полной таблицы со статическими параметрами Момент инерции и Модуль упругого сечения — поверните экран!
| Designation | Dimensions | Static Parameters | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Moment of Inertia | Elastic Section Modulus | ||||||||||||||||||
| Imperial (in x lb/ft) | Depth — h — (in) | With — w — (in) | Web Thickness — s — (in) | Sectional Area (in 2 ) | Weight (lb f /ft) | I x (in 4 ) | I y (in 4 ) | S x (in 3 ) | S y (in 3 ) | ||||||||||
| C 15 x 50 | 15 | 3. 716 | 0.716 | 14.7 | 50 | 404 | 11.0 | 53.8 | 3.78 | ||||||||||
| C 15 x 40 | 15 | 3.520 | 0.520 | 11.8 | 40 | 349 | 9.23 | 46,5 | 3.37 | ||||||||||
| C 15 x 33,9 | 15 | 3,400 | 0,400 | 9.96 | 33, | 5959595959595959595959595950 | 0 | 795959595959959959959959957959009теля79595999999999999999999999999999999999999999999999999999999009н.0595 42.03.11 | |||||||||||
| C 12 x 30 | 12 | 3.170 | 0.510 | 8.82 | 30 | 162 | 5. 14 | 27.0 | 2.06 | ||||||||||
| C 12 x 25 | 12 | 3.047 | 0.387 | 7.35 | 25 | 144 | 4.47 | 24.1 | 1.88 | ||||||||||
| C 12 x 20.7 | 12 | 2.942 | 0.282 | 6.09 | 20.7 | 129 | 3.88 | 21.5 | 1.73 | ||||||||||
| C 10 x 30 | 10 | 3.033 | 0.673 | 8.82 | 30 | 103 | 3.94 | 20.7 | 1.65 | ||||||||||
| C 10 x 25 | 10 | 2.886 | 0,526 | 7,35 | 25 | 91,2 | 3,36 | 18,2 | 1,48 | ||||||||||
| C 100595 | |||||||||||||||||||
| C 100 | |||||||||||||||||||
| C 100 | |||||||||||||||||||
| C 100595 | |||||||||||||||||||
| C 100595 | |||||||||||||||||||
| C 100595 | |||||||||||||||||||
| C 100595 | |||||||||||||||||||
C 100595. 0595 5.88 | 20 | 78.9 | 2.81 | 15.8 | 1.32 | ||||||||||||||
| C 10 x 15.3 | 10 | 2.600 | 0.240 | 4.49 | 15.3 | 67.4 | 2.28 | 13.5 | 1,16 | ||||||||||
| 999999999999999999999999999999999999999999999979979009н.0021 | C 9 x 20 | 9 | 2.648 | 0.448 | 5.88 | 20 | 60.9 | 2.42 | 13.5 | 1.17 | |||||||||
| C 9 x 15 | 9 | 2.485 | 0.285 | 4.41 | 15 | 51.0 | 1.93 | 11.3 | 1.01 | ||||||||||
| C 9 x 13.4 | 9 | 2.433 | 0.233 | 3.94 | 13.4 | 47.9 | 1. 76 | 10.6 | 0.96 | ||||||||||
| C 8 x 18.75 | 8 | 2,527 | 0,487 | 5,51 | 18,75 | 44,0 | 1,98 | 11,0 | 1,01117 | 11,0 | 1,01117 | 11,0 | 1,01119 | 11,0 | 1,01119 | 1,01117 | 0021 | C 8 x 13.75 | 8 | 2.343 | 0.303 | 4.04 | 13.75 | 36.1 | 1.53 | 9.03 | 0.85 |
| C 8 x 11.5 | 8 | 2.260 | 0.220 | 3.38 | 11.5 | 32.6 | 1.32 | 8.14 | 0.78 | ||||||||||
C 7 x 14. 75 | 7 | 2.299 | 0.419 | 4.33 | 14.75 | 27.2 | 1.38 | 7.78 | 0.78 | ||||||||||
| C 7 x 12.25 | 7 | 2.194 | 0.314 | 3.60 | 12.25 | 24.2 | 1.17 | 6.93 | 0.70 | ||||||||||
| C 7 x 9.8 | 7 | 2.090 | 0.210 | 2.87 | 9.8 | 21.3 | 0.97 | 6.08 | 0.63 | ||||||||||
| C 6 x 13 | 6 | 2,157 | 0,437 | 3,83 | 13 9937 | 3,83 | 13 995 9937 | 3,83 | 13 937 | 3,83 | 13 937 | 3,83 | 0,437 | 3,83 | 0,4370027 | 17. 4 | 1.05 | 5.80 | 0.64 |
| C 6 x 10.5 | 6 | 2.034 | 0.314 | 3.09 | 10.5 | 15.2 | 0.87 | 5.06 | 0.56 | ||||||||||
| C 6 x 8.2 | 6 | 1.920 | 0.200 | 2.40 | 8.2 | 13.1 | 0.69 | 4.38 | 0.49 | ||||||||||
| C 5 x 9 | 5 | 1.885 | 0.325 | 2.64 | 9 | 8.90 | 0.63 | 3,56 | 0,45 | ||||||||||
| C 5 x 6,7 | 5 | 1,750 | 0,190 | 1,97 | 6,7 | 1,97 | 6,7 | 1,97 | 6,7 | 1,97 | 6,7 | 1,97 | 6,7 | 1,97 | 6,7 | 0595 7.0.48 | 3.00 | 0.38 | |
| C 4 x 7.25 | 4 | 1.721 | 0.321 | 2,13 | 7,25 | 4,59 | 0,43 | 2,29 | 0,34 | ||||||||||
| C 4 x 5.4 | 4 9|||||||||||||||||||
| C 4 x 5.4 | 4 9|||||||||||||||||||
| C 4 x 5.4 | |||||||||||||||||||
| C 4 x 5.4 | 00271.584 | 0.184 | 1.59 | 5.4 | 3.85 | 0.32 | 1.93 | 0.28 | |||||||||||
| C 3 x 6 | 3 | 1,596 | 0,356 | 1,76 | 6 | 2,07 | 0,3175 1. | ||||||||||||
