Виды гофрированной трубы для кабеля
Перейти к списку
Все статьи /
тесли tesli гофрированная труба виды труб купить трубу гофрированную
Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и провода.

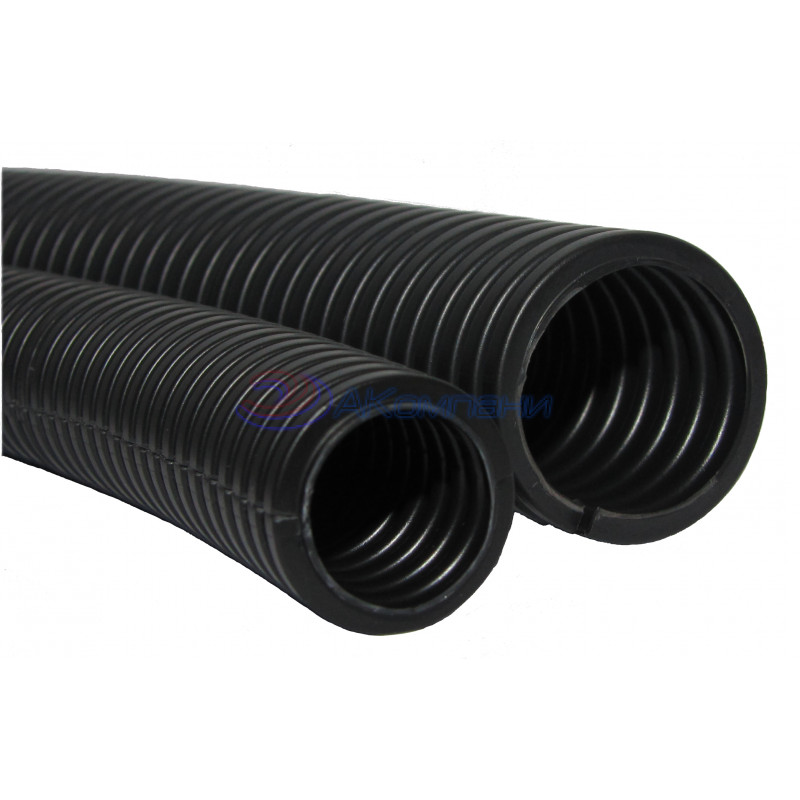

Гофра для электропроводки представляет собой трубу для защиты кабеля ли провода от механических воздействий и факторов окружающей среды.
Гофру для кабеля различают по следующим параметрам:
1. По диаметру;
2. По толщине стенок;
3. По используемым материалам;
4. По цвету;
5. По устойчивости к нагрузкам.
Гибкость гофры зависит от материала, из которого она изготовлена.
Выделяют следующие виды материала:
1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки.
2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов С.
3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
По устойчивости к нагрузкам выделяют:
1. Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
2. Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
3. Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
4. Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Основной вопрос всегда встает при выборе гофры: какую выбрать? Чтобы разобраться, какую выбрать гофрированную трубу: ПВХ иди ПНД, рассмотрим применение каждой из видов.
ПВХ подходит для:
1. Прокладки наружной проводки в деревянном доме.
3. Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
4. Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
5. Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
ПНД или ПВД в том числе двустенные подходят для прокладки кабеля в земле (в траншее) и на улице.
Эти характеристики помогут с выбором гофрированной трубы.
Все разновидности труб Вы можете посмотреть в нашем каталоге на сайте www.tesli.com
Другие статьи
Новый уровень модульного оборудования – ARMAT IEK
Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.IEK ARMAT
Все статьи /
Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения
Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.
дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры
Все статьи /
Электрощит для квартиры и частного дома: основные отличия
Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.
электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире
Все статьи /
Купить розетки и выключатели в квартиру. Какие выбрать?
Электроустановочные изделия уже давно стали элементом интерьера.
эксперт тесли электрика tesli розетки и выключатели в квартире какие розетки и выключатели купить
Все статьи /
Уличные светильники: организация освещения в частном доме и на придомовой территории.
Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.
светильники tesli эксперт тесли дизайн уличное освещение
Все статьи /
Разводка электрики в деревянном доме
При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.
ретро-проводка Tesli эксперт Тесли разводка электрика
Все статьи /
виды, характеристики, особенности монтажа и выбора
Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений.
Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.
Назначение
Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.
К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.
Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.
При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.
В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.
Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.
Виды и конструктивные особенности
Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории.
Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:
- Распространяющие горение или не распространяющие такового;
- Имеющие защиту от коррозии или без таковой;
- Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.
Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.
В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.
6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:
Таблица 1: нижний предел диапазона температур
| Классификация | Транспортирование, монтаж и эксплуатация при температуре не менее, °С |
| 1 | +5 |
| 2 | -5 |
| 3 | -15 |
| 4 | -25 |
| 5 | -45 |
Таблица 2: верхний предел диапазона температур
| Классификация | Эксплуатация и монтаж при температуре не более, °С |
| 1 | 60 |
| 2 | 90 |
| 3 | 105 |
| 4 | 120 |
| 5 | 150 |
| 6 | 250 |
| 7 | 400 |
В соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.
Также все гофры можно разделить по материалу, из которого они изготовлены:
- Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости.
Не горит, но подвержена разрушению под воздействием ультрафиолета. - Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
- Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
- Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
- Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Не горит, но подвержена разрушению под воздействием ультрафиолета.Не подвержены горению, разрушению маслами и другими активными веществами.
По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.
Рис. 4. Пример двухслойной гофрыТехнические характеристики
При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:
- Материал, из которого изготовлена гофра;
- Степень пыле- влагоустойчивости;
- Допустимый диапазон температур;
- Устойчивость к горению;
- Сопротивление электрическому току;
- Геометрические параметры;
- Механическая прочность.
Диаметр и толщина стенки
Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.
Рис. 5. Соответствие диаметра гофры высоте заливкиУ каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.
Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.
Материал и цветовое исполнение
Рис. 6. Разделение гофры по цветуСовременный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.
Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.
- Белые – подходят для слаботочных цепей;
- Серые – для размещения кабеля электропроводки;
- Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
- Зеленые – предназначены для прокладки линий связи;
- Красные – для монтажа силовых цепей на открытом воздухе;
- Синие – хорошо подходят для заливки в бетонные конструкции.
Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.
Прочностные характеристики
В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.
Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:
- Очень легкая – минимальная величина сопротивления удару;
- Легкая – слабая механическая устойчивость, но отличная гибкость;
- Средняя – хорошо подходят для размещения в стенах;
- Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
- Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.
Особенности монтажа и крепежа
Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.
Рис. 7. Крепление гофры на дюбельЕсли же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.
Рис. 8. Крепление гофры хомутом-стяжкойЗаметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.
Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.
Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга.
При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.
При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.
Как выбрать?
При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.
Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:
- Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
- На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
- Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
9. Подключение от вводного щитка- Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
- Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.
Список использованной литературы
- Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
- Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
- Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
- А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
- Д.Федоров «Электропроводка в квартире Своими руками» 2016
