При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.

Кабель и провод

Электрические кабель и провод — это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем — прямо противоположная.

Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий — недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь — не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Информация о компании

Электрокомплектсервис, ЗАО

«Планета Электрика» — это одна из крупных российских торговых сетей, специализирующаяся на продаже электротехнического оборудования. Сеть торговых залов и электромаркетов есть во многих городах: Новосибирск, Бердск, Искитим, Барнаул, Бийск, Кемерово, Новокузнецк, Омск, Ангарск, Братск, Иркутск, Красноярск.

Контакты и адреса · Прайс-лист · Новости · Публикации · Видео

Читайте также

Персональная лента новостей Дзен от Elec.ru
Актуальные новости, обзоры и публикации портала в удобном формате.

Подписаться

Новости по теме

Объявления по теме

КУПЛЮ: Купим кабели и провода б/у всех марок списанные на лом!

Кому сдать лом кабеля — У нас высокие цены на прием б/у кабеля! Как сдать кабели, цены на прием лома? Одним из основных источников лома цветных металлов является кабельный лом. Медный кабель – кабель с токопроводящими жилами, выполненными из электротехнической меди. Такой металл отличается минимальным содержанием примесей, что увеличивает его электро- и теплопроводность, делает мягким и ковким. Вышедший из строя или отработавший свой срок службы медный кабель охотно покупают пункты приема цветмета, но цены на провод могут сильно отличаться в зависимости от процентного содержания меди в сдаваемом сырье. Виды кабельного лома.

Основу кабеля составляет токопроводящая жила из меди. Обычно в изделии имеется несколько изолированных друг от друга жил, которые заключены в общую оболочку.В зависимости от того, в каких условиях будет происходить эксплуатация, покрытие может быть усилено защитным экраном или броней. Выделяют следующие типы кабелей: — силовые кабели; — бытовые кабели; — контрольные провода; — специальные кабели. Силовые медные кабели предназначены для распределения электричества, подаваемого электростанцией к: — подстанциям, — объектам коммунального и транспортного хозяйства, — производственным предприятиями и др. Внутри таких изделий имеется до пяти токопроводящих жил. По материалу изоляции они делятся на несколько типов: — Одножильные с изоляцией из ПВХ пластика. Токопроводящая жила бывает однопроволочная и многопроволочная. Изделия такого вида имеют высокую устойчивость к возгораниям и повреждениям. — Резиновая изоляция используется для защиты гибких кабелей. — Бронированные кабели имеют медные токопроводящие жилы с бумажной изоляцией, пропитанной специальным составом. Дополнительно они покрыты свинцовой оболочкой с защитным слоем. Такие провода используются для прокладки под землей. — Бытовые имеют от одной до нескольких жил. Применяются для подключения приборов к переносным генераторам электроэнергии, а также сварочных установок к электросети. -…
Захаров Алексей · Приём лома «Вторкабель» · 31 мая · Россия · Свердловская обл
КУПЛЮ: Дорого кабель-провод
Покупаем на постоянной основе кабель : кввг, кввгэ, квббшв, авббшв, ввг, вббшв, аашв, аабл, ааблг, а, асб, асбг, сб, сбг, кг, кгэш, кгэ-хл, неликвидный кабель, кабель с хранения, кабель на распродажах предприятий банкротов, кабель, оставшийся после прокладки и окончания строительства объекта.

Пашнин Евгений · РЕМКРАНСЕРВИС · 23 мая · Россия · Челябинская обл
ПРОДАМ: Короба кабельные СП
Назначение кабельных коробов СП (коробов для электропроводки, линий связи, сигнализации и т.д.) – прокладка кабелей, проводов в процессе создания электропроводки и прокладки кабельных линий открытого типа. Основной материал изготовления для кабельных коробов СП – черные металлы (короб для кабеля из такого материала может быть окрашен), оцинкованная сталь. Существуют разновидности коробов для кабеля данного типа — одноканальные и многоканальные. Последние могут быть использованы при монтаже электропроводки сложной конструкции, когда необходимо уложить множество проводов и кабелей различного назначения. Номенклатура кабельных коробов СП включает элементы, которые полностью готовы для выполнения сборки. С их помощью можно смонтировать трассу, содержащую разветвления, повороты. Монтаж коробов для электропроводки может быть выполнен и в вертикальной, и в горизонтальной плоскостях. Достигается это благодаря использованию следующих разновидностей коробов для кабеля и элементов номенклатуры: • Кабельные короба прямые • Короба для кабеля угловые • Кабельные короба тройниковые • Кабельные короба крестообразные • Присоединительные и переходные короба для кабеля • Торцовые заглушки • Зажимы • Скобы Материал для изготовления кабельных коробов СП – сталь, имеющая толщину 1.
2 миллиметра, длину – 2000 миллиметров. Существует разновидность коробов для кабеля СП, имеющая толщину 1.5 миллиметра и длину 3000
Шикарёв Александр · Невские Ресурсы · 5 июня · Россия · г Санкт-Петербург

ПРОДАМ: Кабели силовые
Силовой кабель — широко распространенный вид кабельно-проводниковой продукции (КПП), основным назначением которого является передача электроэнергии от источников к потребителям. У нас можно купить силовой кабель с различными техническими и эксплуатационными характеристиками. Регулярно пополняемые складские запасы, широкий ассортимент, доставка по Москве и МО курьерской службой, доставка в другие субъекты РФ осуществляется транспортными компаниями. Для правильного выбора силового кабеля требуется учесть множество прямых и косвенных факторов: количество подключаемых объектов, мощность потребителей, протяжённость сети, метод прокладки, окружающая среда. Все силовые кабели можно подразделить по номиналу: для высокого или низкого напряжения, и классификации по материалу, сечению токопроводных жил и по изоляционным оболочкам.

КЛАССИФИКАЦИЯ СИЛОВЫХ КАБЕЛЕЙ Стоимость во многом будет зависеть от того, какой Вам требуется кабель. Цена на кабель силовой может колебаться в очень широких пределах. Наши складские запасы регулярно обновляются и пополняются, постоянно в наличии: — Кабель (от 0,66 до 35 кВ.) низкого напряжения — Кабели (от от 110 до 750 кВ) высокого напряжения. — Кабели свыше 750 кВ. В нашей компании можно купить кабели силовые недорого с алюминиевыми или медными жилами, а также с различной формой жил — круглой, секторной или сегментной. Кроме того, есть возможность купить кабель силовой в Москве с нашего склада по лучшей цене, в этом случае будет предложен бюджетный вариант с бумажной изоляцией. Другие типы кабелей будут стоить заметно дороже. ХАРАКТЕРИСТИКИ СИЛОВЫХ КАБЕЛЕЙ С РАЗНОЙ ИЗОЛЯЦИЕЙ Если вам необходимо купить обычный, недорогой силовой кабель, вариант с бумажной изоляцией подойдет для этого наилучшим образом. Бумага — это неоднородный диэлектрик, поскольку в состав кабельной продукции входит несколько бумажных слоев, пропитанных маслами разной степени вязкости.
Главное преимущество данного варианта — дешевизна. Главный недостаток —…
Отдел продаж · МетроМет · 7 июня · Россия · Московская обл
ПРОДАМ: Кабель-канал металлические СК 30х26
Кабель-канал – это электротехническое изделие, которое используется для монтажа электропроводки, информационных и слаботочных кабельных сетей. Металлические кабель каналы для электропроводки могут быть размещены на стенах, потолке или на полу. Кабель-каналы металлические 30х26 цинк. Сталь 0,55мм, длина 2500мм. Основное применение: для прокладки проводов охранно-пожарных систем и систем оповещения о пожаре, СКС, видеосистем и т.д. Стандартное исполнение: толщина стали 0,5 мм; длина –2500 мм. В комплект входит: основание кабель-канала, крышка кабель-канала. Климатическое исполнение и категория размещения: УТ 2,5; УХЛ 2,5 – оцинкование по методу Сендзимира УТ 2,5 – порошковая окраска по каталогу RAL Реализуем: Электроконструкции для прокладки кабеля: кабельные короба электромонтажные марки СП и короба замковые марки КЗ, кабельные лотки лестничного типа НЛ, лотки перфорированные ЛП, лотки неперфорированные (сплошные) ЛГ, кабель-каналы металлические, стойки К1150-К1155, полки К1160-К1163, консоли горизонтальные Кг, консоли вертикальные Кв, подвесы лотков Пл и подвесы коробов, перфопрофили: швеллеры перфорированные, уголки перфорированные, полосы перфорированные, зетовые (Z-образные) профили, проволочные (сетчатые) лотки.

Шикарёв Александр · Невские Ресурсы · 5 июня · Россия · г Санкт-Петербург

Виды электрических кабелей и проводов
Если вам нужно оборудование для прокладки и монтажа кабелей, то вы всегда можете его найти на сайте https://malien.ru.
Современные технологии позволяют изготавливать огромный ассортимент различной электропроводящей продукции.
Основные виды электрической проводки:
сетевая – через неё передают информацию;
силовая – для передачи тока.
Сетевые проводники бывают антенные и компьютерные.
Краткое содержимое статьи:
Выбор электропроводящей продукции
К выбору электропроводящей продукции нужно подходить очень ответственно. Лучше, если этим будет заниматься профессиональный электрик. При выборе учитывают условия эксплуатации, тип и вид монтирования, а также соответствие правилам устройства электроустановок.
Различные изделия имеют свою сферу использования. Кабельная продукция отличается количеством слоёв изоляции и защитным материалом. Покрытие – важная характеристика, определяющая условия применения проводки. Внутри всей кабельной продукции токопроводящие жилы различной толщины, от их величины зависит какое напряжение тока можно через них провести.

Вся кабельная продукция выпускается только с медными или алюминиевыми сердцевинами, так как это самые дешёвые металлы с низким сопротивлением.
Медная продукция надёжнее и имеет больший срок службы. Алюминиевая имеет стоимость ниже, но её не рекомендуется использовать для стационарной проводки.
Определить какие жилы у проводки можно по маркировке, начальная буква А значит жила алюминиевая, в остальных случаях медная.
Самыми распространенными видами электропроводящей продукции являются кабель и провод. Защитная оболочка кабеля состоит из нескольких слоёв изоляции. Каждая жила кабеля находится в своей отдельной оболочке. Кабель способен провести электрический ток напряжением несколько десятков тысяч вольт.
Типы силового кабеля
Можно выделить такие типы силовых кабелей:
ВВГ
NYM
ВББШв
Кабель ВВГ
Способен передавать ток напряжением до 1кВ, с медными жилами и оболочками из ПВХ. Наружная оболочка также из поливинилхлорида чёрного, иногда белого цвета. Внутри жилы различных цветов, для того, чтобы по общепринятым стандартам не перепутать ноль с фазой и “землей”. Общие нормативы помогут при ремонте проводки.
Особенности ВВК:
количество жил 1-5;
монолитные или многопроволочные, последние более гибкие и прочные;
сечение жил — от полутора до двухсот сорока миллиметров квадратных.
В домашнем обиходе используются проводники с сечением от полутора до шести миллиметров квадратных. Для подведения электричества к частному сектору применяют кабельные изделия с площадью сечения шестнадцать миллиметров квадратных.
При выборе нужного электрокабеля необходимо рассчитать сечение провода от мощности. Это можно сделать с помощью справочника по электрике. К найденной величине добавить запас 20-25%.
Правильно рассчитанное сечение электрического кабеля или провов – залог безопасности вашего жилища.
NYM

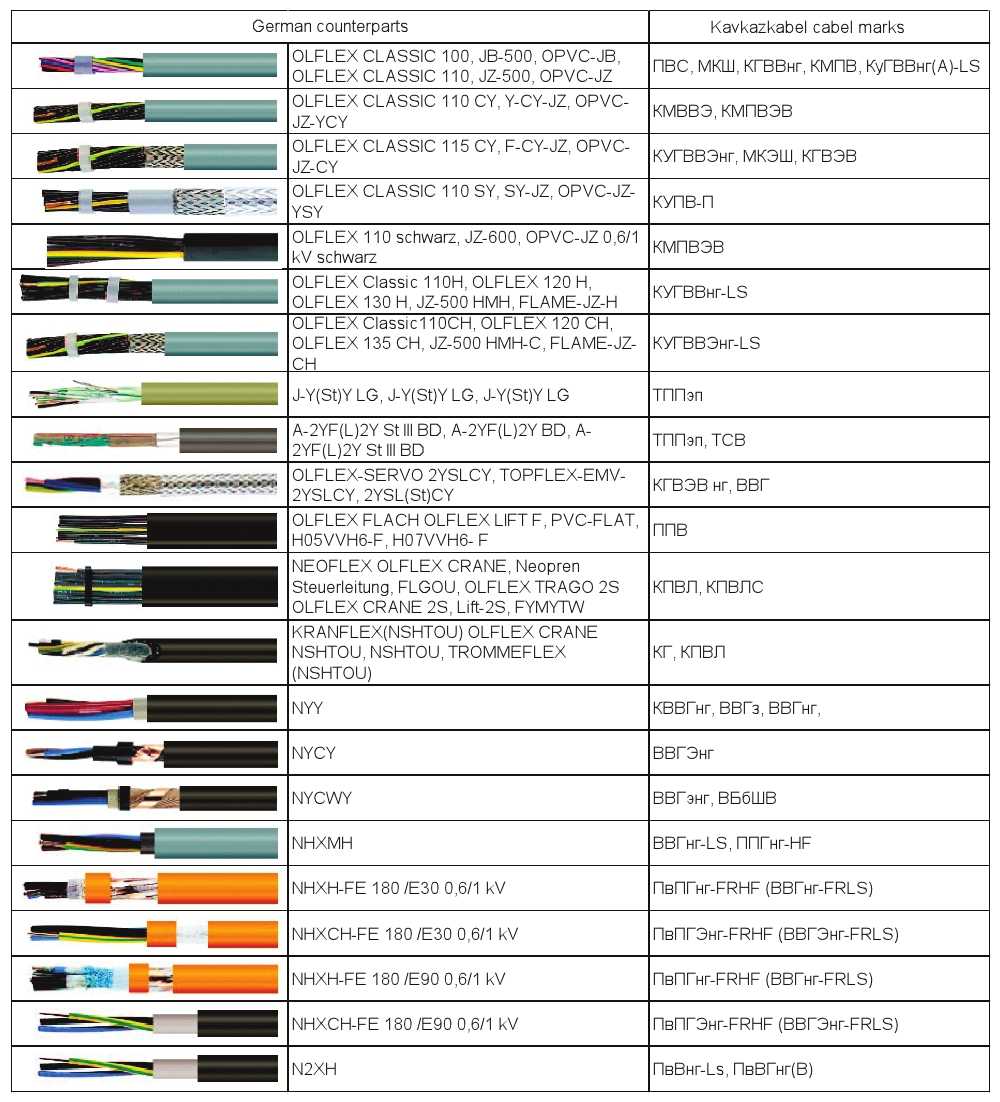

NYM — это импортный аналог ВВК. Его сердцевина всегда медная и многопроволочная. Идеальный вариант для поведения проводки в квартирах.
ВББШв
Наружная изоляция из стали, свинца или алюминия. Это даёт возможность прокладывать её под землёй, на воздухе, в канализационных отверстиях и трубах.
Типы проводов
В отличие от кабеля строение проводов намного проще. По ним проходит ток напряжением до 250 Вт. В зависимости от типа жил, покрытия и характеристик существует много видов проводов:
ПБПП и ПУНП
ППВ
АПВ
ПБПП и ПУНП
ПБПП – провод плоской формы с цельной монолитной жилой. У ПУНП токопроводящие жилы многопроволочные. Защитная оболочка изготовлена из поливинилхлорида, белого цвета, иногда черного. Площадь сечения жил от полутора до шести миллиметров квадратных.
Применяется при подключении стационарных осветительных систем с напряжением до 250 Вт.
ППВ
ППВ — медный провод плоской формы. Внутри разделительные перемычки. Защитные оболочки выполнены из ПВХ. В составе две – три монолитные жилы, их сечение 0,75 – 6 мм2. Выдерживает напряжение до 450 Вт., влагоустойчив и стоек к химическим воздействиям.
Можно применять в температурных пределах от минус пятидесяти до плюс семидесяти градусов. Хорошо подходит для монтажа приборов с большой мощностью.
АПВ
АПВ — провод округлой формы с алюминиевым наполнением. Жилы в поливинилхлоридной защите, монолитные (площадь сечения от двух с половиной до шестнадцати миллиметров квадратных) либо многопроволочные (с сечением от двух с половиной до девяти с половиной миллиметров квадратных).
Лучшими проводами для электропроводки в современном мире считаются провода с медным наполнением. При одинаковом сечении медный провод проводит большее количество тока, соответственно может дать большую мощность. Срок службы медной электропродукции дольше, чем у алюминиевых аналогов.

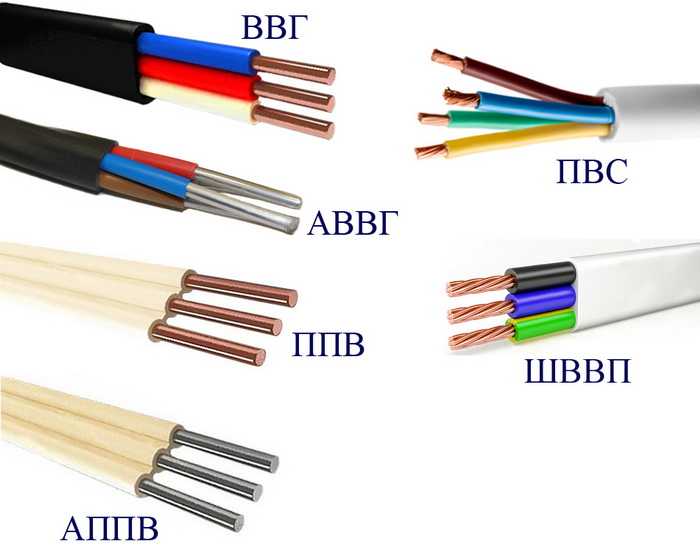

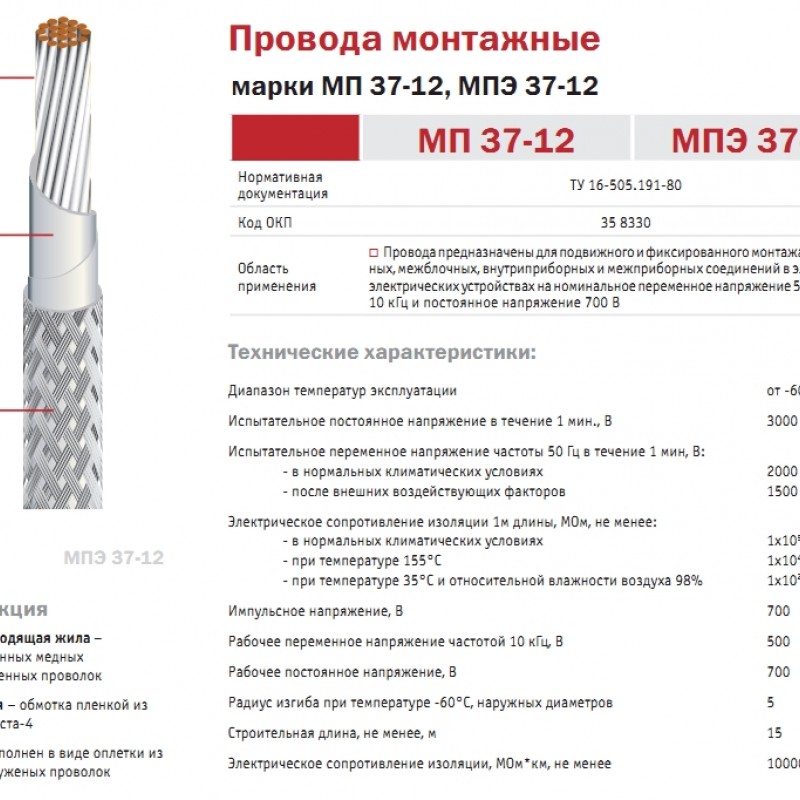

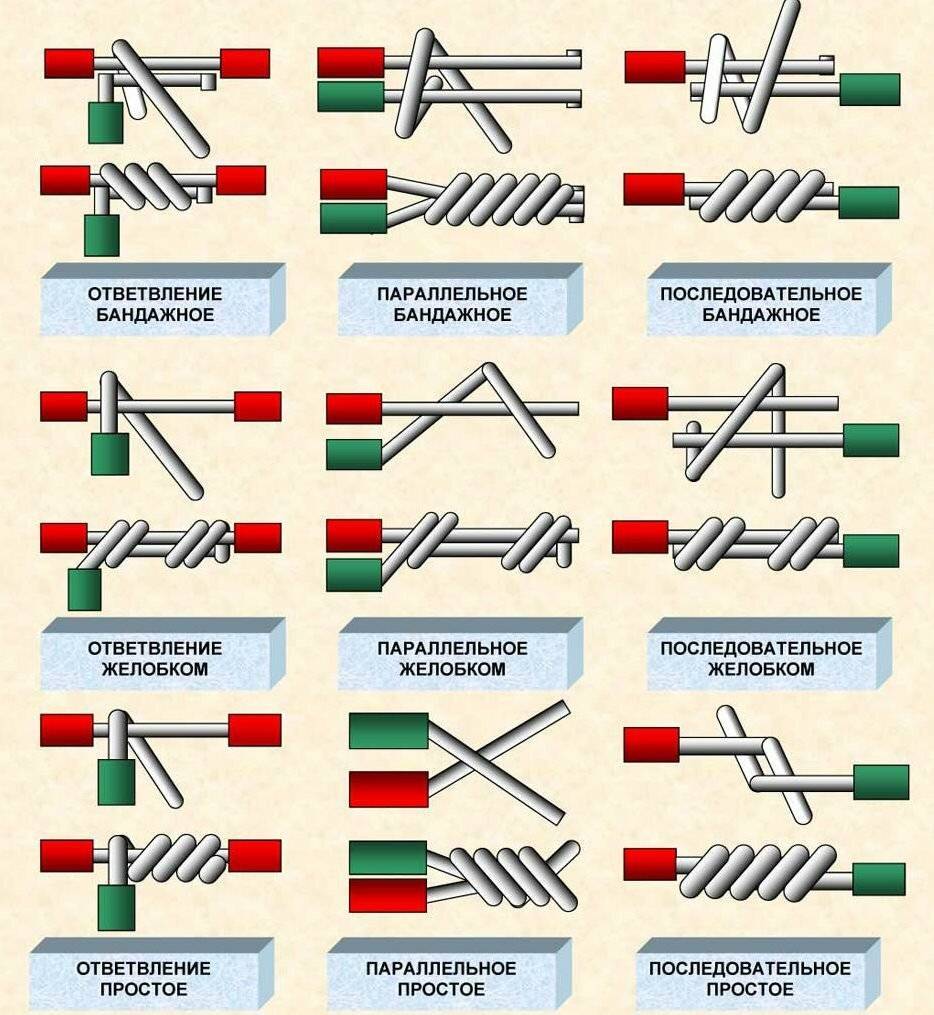

Фото электрических кабелей и проводов
Вам понравилась статья? Поделитесь 😉

8 Наиболее распространенные электрические провода: использование, определения и многое другое
8 Наиболее распространенные электрические провода: использование, определения и многое другое
Анги
Центр решений
Электрооборудование
Фото: Татьяна Гладских / Adobe Stock
Это руководство рассказывает о различных типах электрических проводов в вашем доме и о том, как каждый из них работает
Получите предложения от 3 профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Электричество питает самые разные вещи в вашем доме, от бытовых приборов, таких как холодильники и стиральные машины, до вашего компьютера, смартфона и других устройств. Хотя электричество было широко распространено всего около 100 лет, сейчас оно стало необходимостью современной жизни. Тем не менее, большинство домовладельцев могут не знать точно, как на самом деле работает их электропроводка.
1. Неметаллический кабель
Неметаллический кабель, или кабель NM, является одним из наиболее распространенных типов электрических проводов в современных домах. Эти кабели обычно имеют провод под напряжением, провод заземления и нейтральный провод в одной оболочке. Их также иногда называют кабелями Romex. Кабели NM используются для передачи электричества по всему дому к выключателям, розеткам и другим приборам.
2. Бронированный кабель
Возможно, вы слышали, что бронированные кабели называются кабелями переменного тока или проводкой BX, но все они представляют собой одно целое. Этот тип кабеля часто используется в областях с более строгими правилами и положениями, касающимися электрических норм и правил, где использование кабелей NM может быть запрещено. Бронированные кабели дороже кабелей NM, но они прочнее и безопаснее.
3. Кабель в металлической оболочке
Кабели в металлической оболочке или кабели MC покрыты защитной металлической оболочкой. Этот тип кабеля более прочный, чем типичный кабель NM, и подходит для участков, которые могут быть незавершенными или открытыми, например, в подвалах.
4. Проволока THHN/THWN
THHN обозначает термопластичную высокотермостойкую проволоку с нейлоновым покрытием, а THWN обозначает термопластичную термостойкую проволоку, предназначенную для влажных помещений. Оба этих типа изолированного провода часто используются для соединения приборов с ответвленными цепями.
5. Подземный питательный кабель
Подземный питательный кабель или UF-кабель обычно используется для подачи электричества на открытые пространства. В отличие от кабелей NM, отдельные провода завернуты в пластик и защищены от повреждений от влаги и солнечного света. Во многих случаях эти кабели фактически проложены под землей, чтобы провести электричество к надворным постройкам, таким как сараи или отдельные гаражи.
6. Провода низкого напряжения
Как следует из названия, провода низкого напряжения часто используются в местах, где не требуется много электричества. Они подходят для цепей, которые используют менее 50 вольт. Некоторые примеры того, где может иметь смысл низковольтная проводка, включают очень маленькие приборы, такие как дверные звонки и термостаты.
7. Телефон и кабель передачи данных
Хотя большинство людей пользуются исключительно мобильными телефонами, во многих домах до сих пор используются стационарные телефоны. Большинство домов также используют Wi-Fi для подключения к Интернету своих компьютеров и других устройств. Для этих настроек связи вам понадобятся телефонные провода и провода для передачи данных.
8. Коаксиальный кабель
Фото: Rawpixel.com / Adobe Stock
Хотя коаксиальные кабели становятся менее распространенными, они все еще иногда используются для подключения телевизоров к кабельным сетям или спутниковым антеннам. Они также иногда используются для передачи данных телефона и Интернета.
Разница между электрическими кабелями и проводами
Люди часто называют электрические кабели и провода взаимозаменяемыми, но на самом деле это две немного разные вещи. Электрические провода проводят электричество и обычно изготавливаются из меди или алюминия. Кабели представляют собой наборы из нескольких проводов, обернутых в защитную оболочку.
Понимание и идентификация различных проводов
Некоторые типы проводов и кабелей можно идентифицировать сразу, в то время как другие требуют более тщательного изучения. Размер и цвет проводов могут предоставить информацию о том, с каким типом вы имеете дело.
Размер
Размер провода является показателем того, сколько электричества он может проводить. Размеры проволоки измеряются в калибрах, которые обратно пропорциональны размеру проволоки. Чем меньше номер калибра, тем больше будет провод и тем больше электричества он может нести.
Обычные размеры электрических проводов в жилых домах включают:
14-го калибра
12-го калибра
10-го калибра
90 004
8-й калибр
4-й калибр
3-й калибр
2-й калибр
Цвет
Провода имеют цветовую маркировку в соответствии с их назначением. Это помогает домовладельцам и электрикам легко идентифицировать различные провода. Некоторые распространенные цвета электрических проводов включают:
Черный: Провода под напряжением, которые используются для передачи питания на выключатели и розетки
Красный: Также провода под напряжением и часто используются в ножках выключателя
9001 0 Синий и желтый: Обычно используется как «дорожные провода», которые управляют трех- или четырехпозиционными выключателями или в качестве ножек выключателей для освещения, вентиляторов и других приборов
Белые или серые: Нейтральные провода, помогающие циркулировать электрическому току
Зеленый или медный: Заземляющие провода, которые помогают проводить электричество в землю под вашим домом и снижают пожары, связанные с электричеством
Часто задаваемые вопросы об электрических проводах
Могу ли я выполнить ремонт электрооборудования самостоятельно?
Несмотря на то, что существует множество самодельных задач, в которых вы можете отточить свои практические навыки, ремонт бытовой электротехники не входит в их число. Это связано с тем, что электрическая система вашего дома может быть опасной, если вы не являетесь опытным электриком, и вы можете получить травму или даже вызвать электрический пожар в своем доме.
Если у вас есть вопрос об электричестве в вашем доме или вам нужно провести ремонт, вам следует связаться с ближайшим к вам электриком, чтобы обсудить возможные варианты.
Каковы некоторые общие признаки проблем с электричеством в доме?
Некоторые признаки проблем с электричеством в доме включают проблемы с автоматическим выключателем, мерцание света, удары током, искры и запах гари. Если вы считаете, что что-то не так, рекомендуется обратиться за советом к ближайшему электрику или мастеру-электрику.
Как сэкономить на электричестве?
Электричество может быть современной необходимостью, но его цена может сильно возрасти. Тем не менее, есть несколько способов сэкономить на электричестве и снизить счет за электричество. К ним относятся отключение предметов, которые вы не используете, обновление старых приборов и переход на КЛЛ и светодиодное освещение.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые товары
Лучшие решения для гаражного освещения для вашего дома
Автор: Кэролайн Гилберт • 11 ноября 2021 г.
Следуй за этим домашним генератором Совет по безопасности
Джейсон Харгрейвс • 15 июня 2021 г.
5 Различные типы электрических кабелей
© Мариан Вейо / Shutterstock.com
Необходимы для подключения к электросети, электрические кабели играют жизненно важную роль в самых разных приложениях. По мере развития технологий наши дома наполняются все большим количеством электроприборов, для каждого из которых требуется специальный кабель для бесперебойного энергоснабжения. Электрические кабели облегчают передачу и распределение питания к лампочкам и розеткам для таких устройств, как телефоны, ноутбуки и различные электронные гаджеты. Кроме того, коммуникационные компании используют эти кабели для передачи данных. В этой статье рассматриваются 5 различных типов электрических кабелей, рассматриваются их преимущества, недостатки и варианты использования.
Как работают электрические кабели?
Электричество передается по проводам, в которых используется один или несколько проводников, состоящих из меди или алюминия, для передачи электрического заряда. Эти проводники покрыты материалами из ПВХ или сшитого полиэтилена для предотвращения утечки тока и сведения к минимуму опасности поражения электрическим током. Введение разности потенциалов на концах кабеля создает электрическое поле внутри проводника. Это напряжение приводит в движение несвязанные электроны проводника, в результате чего электрический ток проходит по всей длине провода, придерживаясь пути с наименьшим сопротивлением.
Значение электрических кабелей
Электрические кабели играют ключевую роль в передаче электроэнергии в современном обществе. Ниже приведены несколько основных причин, подчеркивающих важность этих кабелей.
Распределение электроэнергии
Кабели передают электричество от электростанций или систем возобновляемой энергии к домам, рабочим местам, фабрикам и другим объектам. Они питают электрические устройства, машины и освещение в распределительных сетях.
Электрическая инфраструктура
Электрические кабели надежно соединяют освещение, розетки, устройства и различные электрические системы внутри зданий. Надлежащим образом установленная и обслуживаемая электропроводка обеспечивает надежное электроснабжение для повседневной жизни и современных удобств.
Промышленное применение
Тяжелая техника, оборудование и производственные процессы нуждаются в электрических кабелях. Они могут выдерживать суровые погодные условия, высокие температуры и большие нагрузки, обеспечивая надежную и безопасную работу в промышленности.
Телекоммуникации
Телефонные линии, интернет и оптоволоконные кабели передают данные и телекоммуникационные сигналы. Эти кабели обеспечивают глобальную связь, передачу данных и доступ в Интернет.
Безопасность и надежность
Правильно спроектированные, установленные и обслуживаемые электрические кабели необходимы для обеспечения безопасности. Они защищают людей, имущество и окружающую среду от ударов, пожаров и коротких замыканий. Надежные электрические провода сокращают время простоя электрической системы, перерывы в работе и дорогостоящий ремонт, обеспечивая непрерывную и эффективную работу.
История электрических кабелей
Электрические кабели стали повсеместной частью нашей современной жизни, питая все, от наших домов до наших смартфонов. Вы когда-нибудь задумывались, как появились эти хитроумные маленькие провода? Разгадываем тайну в этой статье.
Ранние электрические кабели
Появление различных типов электрических кабелей в древние времена ознаменовало решающий поворотный момент в анналах электротехники, заложив основу для широкого внедрения электричества и развития современной электрической инфраструктуры. Несмотря на то, что в конце 1800-х годов эти кабели были зачаточными, они действительно были новаторскими.
Простые проводники, в основном голые медные провода или железные стержни, передающие энергию на короткие расстояния для ограниченного использования в оригинальных электрических кабелях. Люди заворачивали проводники в ткань или бумагу, чтобы они не касались друг друга или окружающей среды, поскольку у первых кабелей не было изоляции.
Благодаря новым материалам и достижениям в технологии производства в начале 20-го века были разработаны более сложные электрические кабели. Люди покрывали проводники изоляционными материалами, такими как резина, пропитанная бумага и промасленная ткань, чтобы улучшить изоляцию и предотвратить утечку тока.
Усовершенствованные электрические провода использовались для освещения, двигателей и промышленных операций и потребляли больше электроэнергии. Новые изоляционные материалы, такие как вулканизированная резина и ПВХ (поливинилхлорид), значительно повысили безопасность и производительность электрических проводов. Эти улучшения позволили увеличить длину кабеля, повысить напряжение и расширить возможности использования. Первые электрические линии были огромными и тяжелыми. Это произошло из-за твердых проводников и толстых изоляционных материалов, которые сделали кабели более громоздкими и менее гибкими. Тем не менее, они были жизненно важны для электрификации домов, зданий и предприятий и заложили основу для современной сложной электрической системы.
Эволюция электрических кабелей
Электрические кабели прошли путь от примитивных конструкций до современных и сложных, которые мы используем сегодня. Материалы, дизайн и производство электрических кабелей повысили безопасность, эффективность и универсальность. Одним из ключевых достижений в эволюции электрических кабелей стала разработка лучших изоляционных материалов. В современных кабелях вместо ткани, бумаги и резины используются ПВХ, сшитый полиэтилен и другие передовые изоляционные материалы. Они также обеспечивают лучшую электрическую изоляцию, влагостойкость, стойкость к химическим веществам и окружающей среде, а также тепловые характеристики.
Еще одним важным этапом эволюции электрических кабелей стала разработка более эффективных проводников. В отличие от ранних кабелей, в современных кабелях используются скрученные проводники, состоящие из нескольких тонких проводов, вместо сплошных медных или железных проводников. Многожильные проводники более гибкие, их проще устанавливать и они работают лучше.
Современные электрические кабели
Достижения в области производства привели к созданию более тонких и легких электрических проводов, что упрощает их прокладку в различных местах. Современные кабели имеют экранирующие, прочные или бронированные конструкции и обладают огнестойкими свойствами. Развитие технологии электрических кабелей привело к появлению специализированных кабелей, предназначенных для различных применений, включая высоковольтную передачу электроэнергии, телекоммуникации, обмен данными, автомобильную и промышленную автоматизацию.
Эти специально разработанные кабели соответствуют требованиям к мощности, температуре, условиям окружающей среды и безопасности для каждого приложения. Стремление к чистым и возобновляемым источникам энергии стимулировало разработку электрических проводов, специально предназначенных для солнечных батарей и ветряных турбин.
Вот различные типы электрических кабелей:
#1. Ленточные электрические кабели
Ленточные электрические кабели
Eowpower 16,5 футов/5 м 20-контактный плоский ленточный кабель радужного цвета IDC Wire Cable
10,99 долл. США (0,67 долл. США за фут)
Изготовлен из пластика и меди
Общая длина 16,5 футов
300 вольт
28 калибр
9000 3 24 мм
Купить сейчас
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
09.06.2023 09:36 по Гринвичу
Ленточные кабели, часто называемые плоскими кабелями, представляют собой электрические кабели с множеством параллельных проводников. Компьютерные системы, телекоммуникационное оборудование и другие электронные устройства используют их из-за высокой плотности проводников и компактного форм-фактора.
Компоненты ленточных электрических кабелей
Ленточные кабели имеют медные или другие токопроводящие скрученные или сплошные жилы. Для предотвращения электрических помех и обеспечения передачи сигнала кабели обычно покрывают ПВХ или тефлоном. Проводники укладываются плоско, склеиваются или заключаются в защитную оболочку.
Преимущества и недостатки ленточных электрических кабелей
Ленточные кабели отличаются высокой плотностью проводников, что оптимизирует использование пространства в компактных электронных сборках. Они могут вмещать ряд проводников, от нескольких до нескольких сотен, и предлагать различные шага (расстояния между проводниками) для удовлетворения различных требований. Однако их близость делает их восприимчивыми к перекрестным помехам и помехам. Крайне важно использовать соответствующие методы экранирования, заземления и маршрутизации для обеспечения целостности сигнала и уменьшения электрических помех.
Примеры
Ленточные кабели используются для нескольких параллельных соединений в задачах, связанных с передачей данных, передачей сигналов и распределением электроэнергии. Они широко используются в компьютерных системах для подключения к материнской плате таких компонентов, как жесткие диски, дисководы гибких дисков и дисководы CD/DVD. Они соединяют коммутаторы, маршрутизаторы и другие сетевые устройства в телекоммуникационном оборудовании. Ленточные кабели также используются в промышленной автоматизации, аэрокосмической, автомобильной и других отраслях промышленности с ограниченным пространством и высокой плотностью кабелей.
№2. Экранированные кабели
Экранированные кабели
Ethernet-кабель Boahcken Cat 8, 50 футов, экранированный, для использования вне помещений и внутри помещений, сверхмощный высокоскоростной сетевой кабель 26AWG Cat8, 40 Гбит/с, 2000 МГц SFTP-патч-корд, всепогодный кабель RJ45 с защитой от УФ-излучения для модема/маршрутизатора/ноутбука. ..
$26,99
Двойной- экранированный кабель Ethernet категории 8
Всепогодный, водостойкий, термостойкий, устойчивый к ультрафиолетовому излучению
4 пары индивидуально экранированной витой пары из алюминиевой фольги и одножильный провод из бескислородной меди
Поддерживает полосу пропускания до 2000 МГц
Купить сейчас
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
09.06.2023 09:36 GMT
Экранированные кабели уменьшают электромагнитные помехи (EMI) и радиочастотные помехи (RFI) в электронных системах. Вы можете использовать эти кабели в различных сценариях, требующих высокой целостности сигнала, включая промышленную автоматизацию, телекоммуникации, центры обработки данных и аудио/видео установки.
Компоненты экранированных кабелей
Экранированные кабели часто содержат проводящие элементы, такие как медь, алюминий или другие проводящие вещества, изоляционные материалы, экранирование, защитные покрытия и соединительные компоненты. Изоляция защищает проводник от электрического тока и помех от других проводящих веществ.
Проводящее вещество, такое как алюминий, медь или плетеные медные провода, защищает изоляцию от электромагнитных и радиопомех. Экран заземляет или поглощает посторонние импульсы, которые могут ухудшить передачу сигнала. Внешнее покрытие кабеля защищает от влаги, истирания и химических веществ. Обычно он изготавливается из ПВХ, полиуретана или ТПЭ (термопластичный эластомер).
Преимущества и недостатки экранированных кабелей
Экранирование предотвращает влияние помех на сигнал кабеля, улучшает целостность сигнала и снижает искажение и ухудшение данных. Они блокируют внешние электрические и электромагнитные помехи, снижают шумы и помехи электронных схем, повышают производительность и надежность устройства. Экранированные кабели могут помочь в соблюдении стандартов экранирования от электромагнитных и радиочастотных помех во многих отраслях и приложениях.
Основными недостатками являются то, что экранированные кабели тяжелее и крупнее неэкранированных, стоят дороже и требуют надлежащего заземления для правильной работы.
Примеры
Экранированные провода имеют несколько применений. Одним из примеров является кабель Ethernet, который полезен для сетевых целей. Экранированные кабели Ethernet лучше всего подходят для условий с высокими электромагнитными помехами (EMI) или радиочастотными помехами (RFI), например, в промышленных условиях или центрах обработки данных. Экранирование уменьшает помехи и обеспечивает надежную передачу данных, уменьшая искажение данных и ухудшение качества сигнала.
Экранированные кабели также используются в аудио- и видеосистемах. Электрические устройства, радиоволны и другие кабели могут вызывать сбои в передаче аудио и видео. Экранированные кабели, такие как кабели HDMI, RCA и XLR, обычно используются для предотвращения помех и эффективной передачи аудио- и видеосигналов.
#3. Кабели с витой парой
Кабель с витой парой
Пятизвездочный кабель 1000 футов. Cat5E UTP 24AWG CCA Коробка для протягивания сетевых кабелей с витой парой — желтый цвет
65,95 $
4-парный неэкранированный кабель витой пары с оболочкой из ПВХ
Алюминиевый провод с медным покрытием кабели для компьютерных сетей
Может также использоваться для передачи телефонных и видеосигналов
Купить сейчас
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
09.06.2023 09:36 по Гринвичу
Витая пара — это распространенный тип медной проводки, используемый для передачи данных в телекоммуникационных системах, компьютерных сетях и различных целях связи.
Компоненты кабелей с витой парой
Кабели с витой парой представляют собой пары изолированных проводов, скрученных вместе по спирали для уменьшения электромагнитных помех и повышения качества сигнала. Основными компонентами витых пар являются изолированные жилы и внешняя оболочка, обеспечивающая защиту и механическую прочность.
Медь, отличный проводник электрических сигналов, обычно используется в производстве кабелей. Изоляция проводов помогает свести к минимуму потери сигнала, вызванные помехами или перекрестными помехами между соседними проводами внутри кабеля. Кроме того, витая конструкция пар проводов помогает уменьшить электромагнитные помехи, обеспечивая надежную передачу данных.
Преимущества и недостатки кабелей с витой парой
Доступность кабелей с витой парой является одним из их основных преимуществ. Многие приложения предпочитают их как популярный вариант из-за их разумной цены по сравнению с другими типами кабелей. Кабели с витой парой адаптируются к различным требованиям связи, поскольку они поддерживают различные скорости передачи данных, от низкоскоростных до высокоскоростных. Эти кабели используются в закрытых установках, потому что они могут легко изгибаться и прокладываться в различных направлениях. Кроме того, они бывают нескольких категорий, таких как Cat 5e, Cat 6 и Cat 6a; каждый предлагает различную производительность и емкость для удовлетворения различных потребностей.
Витая пара, однако, имеет существенные недостатки. По сравнению с оптоволоконными кабелями их дальность передачи ограничена. Они также могут страдать от потери сигнала на больших расстояниях и подвержены помехам от других электронных устройств.
Примеры
Кабели с витой парой используются в жилых, офисных и центрах обработки данных сетей Ethernet, телефонных, охранных и аудио/видео системах.
№4. Коаксиальные кабели
Коаксиальный кабель
RELIAGINT 50-футовый белый коаксиальный кабель RG6 с F-разъемом, адаптер-удлинитель F81, удлинитель шнура высокоскоростного коаксиального кабеля с низкими потерями для HD-телевизоров, тарелок, спутников, антенн, ТВ-кабелей 50 футов
Стандартное сопротивление 75 Ом
Готовые с F-разъемами
Никелированная медь
Защита от электромагнитных помех
Купить сейчас
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
09.06.2023 09:36 по Гринвичу
Коаксиальные кабели передают высокочастотные сигналы на большие расстояния.
Компоненты коаксиальных кабелей
Эти кабели состоят из внутреннего проводника, изоляционного слоя, металлического экрана и внешнего изолятора. Внутренний проводник передает электрический сигнал, а металлический экран предотвращает внешние помехи.
Преимущества и недостатки коаксиальных кабелей
Коаксиальные кабели имеют минимальные потери сигнала, что обеспечивает передачу на большие расстояния без ущерба для качества сигнала. Их способность передавать высокочастотные сигналы делает их идеальными для кабельного телевидения, Интернета и телефонии. Коаксиальные кабели также просты в установке и обеспечивают устойчивость к внешним помехам, гарантируя надежную передачу сигнала.
Однако они большие и жесткие по сравнению с другими проводами, что затрудняет их установку в труднодоступных местах или в сложных условиях. Коаксиальные кабели стоят дороже, чем другие кабели, что может повлиять на их экономическую эффективность в некоторых приложениях.
Примеры
Примеры коаксиальных кабелей включают RG-6 и RG-11, обычно используемые для кабельного и спутникового телевидения. RG-58 и RG-59 популярны для систем видеонаблюдения и видеосвязи.
№5. Волоконно-оптический кабель
Волоконно-оптические кабели являются одним из лучших типов электрических кабелей, которые используют свет для передачи информации, выступая в качестве быстрой среды передачи данных.
Компоненты оптоволоконного кабеля
Волоконно-оптические кабели состоят из стеклянных или пластиковых волокон и состоят из трех основных компонентов: сердцевины, оболочки и оболочки. Сердцевина отвечает за передачу световых сигналов, а оболочки покрывают сердцевину, удерживая световые сигналы. Наконец, внешняя оболочка одновременно укрепляет и защищает кабель.
Преимущества и недостатки волоконно-оптического кабеля
Волоконно-оптические линии обеспечивают быструю передачу данных. Это лучшие электрические кабели для приложений с высокой пропускной способностью, таких как интернет-связь, потоковое видео и подключение к центрам обработки данных, передающие данные со скоростью от десятков мегабит до терабит в секунду. Эти кабели могут передавать больше данных с помощью световых сигналов, чем медные провода. Они также имеют меньшие потери сигнала и затухание, чем медные кабели на больших расстояниях.
Одним из основных недостатков является более высокая стоимость по сравнению с медными кабелями. Материалы, используемые в оптоволоконных кабелях, такие как стекло или специальный пластик, дороже меди, что увеличивает первоначальную стоимость установки. Волоконно-оптические кабели также требуют специального оборудования и опыта для установки и обслуживания, что может увеличить общую стоимость.
Примеры
Несмотря на их высокую стоимость, компании до сих пор используют эти кабели в сетях дальней связи, локальных вычислительных сетях (ЛВС) в зданиях или кампусах, центрах обработки данных, кабельном телевидении и видеонаблюдении.
Сравнение электрических кабелей
Качество, состав и назначение электрических кабелей могут значительно различаться. Ниже приведено сравнение их характеристик:
Проводимость
Проводимость электрических кабелей различается. Кабели с высокой проводимостью лучше всего подходят для передачи электроэнергии, тогда как материалы с более низкой проводимостью используются в менее требовательных приложениях.
Номинальное напряжение
Различные типы электрических кабелей рассчитаны на разные уровни напряжения. В энергоемких приложениях используются высоковольтные кабели, а в менее требовательных — низковольтные. Таким образом, различные типы электрических кабелей имеют разные области применения и требования.
Изоляция
Компании-производители изолируют электрические кабели для предотвращения ударов и коротких замыканий. Они используют ПВХ, сшитый полиэтилен и резину в качестве изоляторов в зависимости от использования и окружающей среды.
Экранирование
Экранирование защищает от электромагнитных помех (EMI) и радиочастотных помех (RFI). Экранированные кабели используются там, где электромагнитные или радиочастотные помехи могут повлиять на работу электрической системы.
Использование
Для передачи энергии, передачи данных, систем управления и т. д. требуются специальные электрические провода. Производители кабелей адаптируют состав и свойства кабелей для удовлетворения конкретных требований различных приложений, поскольку каждый кабель служит разным целям.
Различные типы электрических кабелей обладают различными свойствами, составом и областью применения. Чтобы обеспечить выбор и установку безопасных и качественных электрических проводов, проверка необходимых спецификаций, руководств и стандартов имеет решающее значение при сотрудничестве с известными производителями или экспертами. Крайне важно понимать различия между различными типами электрических кабелей, чтобы делать осознанный выбор при создании, внедрении и обслуживании электрических систем для различных целей.
Eowpower 16.5Ft/5M 20Pin Радужный цветной плоский ленточный кабель IDC Wire Cable
10,99 $ (0,67 $/фут)
Изготовлен из пластика и меди
Общая длина 16,5 футов
300 вольт
28 калибр
24 мм
Купить сейчас
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
09.06.2023 09:36 по Гринвичу «/>
Ethernet-кабель Boahcken Cat 8 50-футовый экранированный, наружный и внутренний, сверхмощный высокоскоростной сетевой кабель 26AWG Cat8, 40 Гбит / с, 2000 МГц SFTP-патч-корд, атмосферостойкий кабель RJ45 с защитой от УФ-излучения для модема / маршрутизатора / ноутбука …
26,99 $
Кабель Ethernet с двойным экраном категории 8
Погодостойкий, водостойкий, термостойкий, устойчивый к ультрафиолетовому излучению
4 пары витой пары из алюминиевой фольги с индивидуальным экраном и одножильный провод из бескислородной меди
Поддержка полосы пропускания до 2 000 МГц
Купить сейчас
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
09.06.2023 09:36 по Гринвичу
Пятизвездочный кабель 1000 футов. Cat5E UTP 24AWG CCA Коробка для оптоволоконной сети с витой парой — желтый цвет
65,95 $
4-парная неэкранированная витая пара с ПВХ-оболочкой
Омедненный алюминиевый провод
Кат. 4
Купить сейчас
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
09.06.2023 09:36 по Гринвичу
RELIAGINT 50-футовый белый коаксиальный кабель RG6 с разъемом F, адаптер-удлинитель F81, удлинитель шнура высокоскоростного коаксиального кабеля с низкими потерями для HD-телевизора, тарелки, спутника, антенны, телевизионного кабеля 50′
17,79 $
Использование внутри/вне помещений
Стандартное сопротивление 75 Ом
Готовые с F-разъемами
Никелированная медь
Защита от электромагнитных помех 9000 4
Купить сейчас
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
09.06.2023 09:36 по Гринвичу «/>
Кабель TOSLINK, оптический аудиокабель
16,99 $
Волоконно-оптический аудиокабель
Штекерные разъемы
Передают цифровой звук с телевизора, игровой приставки или приставки потокового ТВ на саундбар, усилитель или стереосистему
Гибкий кабель из ПВХ без содержания металла
3 года гарантии производителя
Купить сейчас на Amazon
Мы получаем комиссию, если вы совершаете покупку, без каких-либо дополнительных затрат для вас.
09.06.2023 20:01 по Гринвичу
5 Часто задаваемые вопросы о различных типах электрических кабелей (часто задаваемые вопросы)
Какой тип электрического кабеля является наиболее распространенным?
Наиболее распространенной электропроводкой в жилых помещениях является кабель NM, также называемый кабелем Romex, названный в честь известного бренда электропроводки.
