Виды дюбелей, их применение и правильный выбор

Содержание

  1. Что представляет собой забивной дюбель
  2. Составные части и конструктивные особенности
  3. Главные достоинства
  4. Какие бывают дюбеля – разновидности и классификация
  5. Виды дюбелей и их применение по способу фиксации
  6. Виды дюбелей по методу монтажа
  7. Из какого материала изготавливается дюбель пробка
  8. В каких областях применяется дюбель анкер
  9. Как выбрать металлический распорный дюбель и другие виды крепежа
  10. Похожие статьи:

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

  • тяжелых марках бетона;
  • блоках из пористых композитов;
  • гипсокартонных листах;
  • различных видах кирпича;
  • шлакобетонных блоках;
  • штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

  • наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
  • внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.
Дюбель забивной (цанга)

Устанавливается и функционирует крепежный механизм по простому алгоритму:

  1. Забивается цилиндрический элемент в подготовленный канал.
  2. Ввинчивается во втулочное отверстие монтажный элемент.
  3. Цанговый механизм при ввинчивании самореза или болта расширяется.
  4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

  • рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
  • крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

  • верхнюю часть, которая сохраняет диаметр при завинчивании метиза.
    Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
  • рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.
Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

  • уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
  • увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

  • элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
  • распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
  • прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

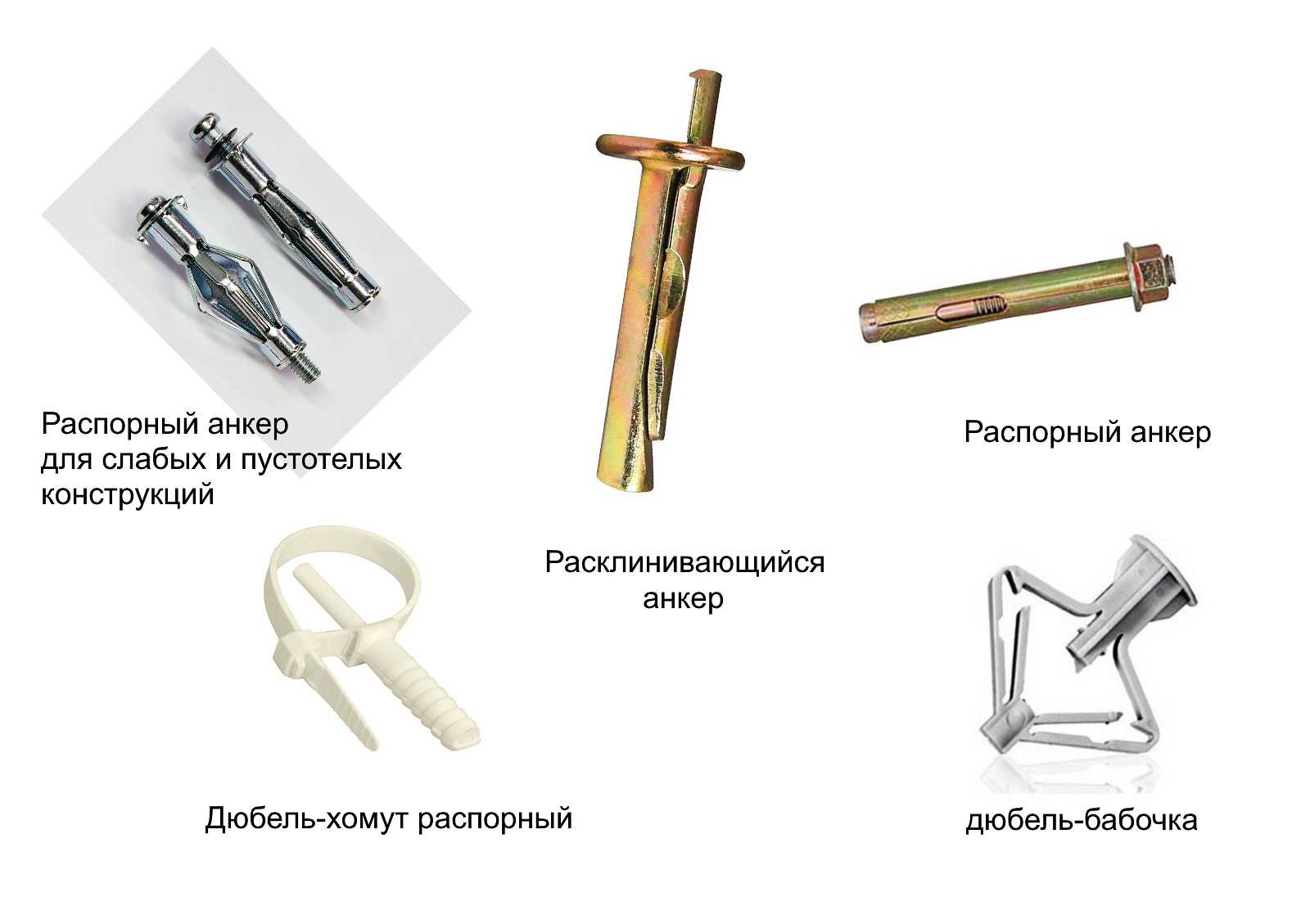

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

  • способ фиксации;
  • метод установки;
  • материал втулки;
  • область применения;
  • материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

  • изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
  • крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
  • крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

  • полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
  • полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
  • полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.
Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

  • нержавеющей стали;
  • оцинковки;
  • сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

  • стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
  • специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

  • материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
  • действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

Как вам статья?

виды и применение. Советы правильного выбора крепежа

Современный мир крепежа разнообразен, что позволяет решать самые сложные задачи в строительстве, ремонте, прочих направлениях. Одним из универсальных решений является дюбель. Важно понимать, что часто так называют основание, в которое устанавливается крепежный элемент. Его прототипом был небольшой кусочек дерева, именуемый чопиком, который вставлялся в основание, обеспечивал надежность крепления.

Понятие дюбеля

Сегодня дюбель — это гильза, которая не обеспечивает крепления элементов, но надежно фиксируется в материале основания. Крепежные детали устанавливаются путем вкручивания или вбивания их во втулку. Это может быть винт, шуруп, гвоздь. В процессе монтажа гильза меняет форму, складывается, скручивается, расширяется, обеспечивая качественное сцепление монтируемых элементов.

Чтобы купить дюбель, сегодня не требуется много времени, достаточно посетить интернет-магазин крепежа, чтобы подобрать оптимальный вариант.

Распорная, нераспорная части

Разбираясь, что такое дюбель, учтите, изделие состоит из двух частей:

  1. Нераспорная — верхняя часть в процессе монтажа не меняет конфигурацию. Ее длина зависит от особенностей использования. Когда основанием выступает мебель, листовая отделка, величина нераспорной части небольшая, если основанием являются пустотелые материалы, ее размер существенно увеличивается.
  2. Распорная — рабочая часть дюбеля. В процессе монтажа она меняет форму, обеспечивая надежное сцепление крепежа с основанием.

Иногда гильза складывается, прижимаясь к задней стенке, или сжимается, создавая качественный упор в пустотелом основании.

Дополнительные элементы

Планируя купить крепеж, учтите, что усиление распорных характеристик обеспечивается благодаря наличию дополнительных элементов, которые разделяются на несколько групп:

  • стопорные — шипы, элероны, усы не позволяют дюбелю прокручиваться в процессе монтажа;
  • распорные — представлены шипами, выступами, зубцами, которые отличаются по размерам, конфигурации, при распирании обеспечивают плотный контакт с основанием, предупреждают вероятность вырывания крепежа;
  • осевые — выглядят в виде канала на поверхности гильзы, который не позволяет изменять направление во время монтажа;
  • насечки — прорези, расположенные на рабочей части, упрощают ее деформацию, чем их больше, тем равномернее крепеж будет оказывать давление на основание.

Наличие дополнительных элементов усиливает характеристики изделия, обуславливает его назначение.

Конструкционные исключения

Когда требуются решения для частых ситуаций, конструкция дюбеля может существенно отличаться от описанной выше. Например, дюбель зонтик для пенопласта имеет широкую шляпку, длинную нераспорную часть, поскольку элемент должен пройти сквозь слой утеплителя, а также удерживать достаточно рыхлый материал.

Недемонтируемый дюбель быстрого монтажа может быть практически невидимым, поэтому не оснащается буртиком. При этом изделие имеет огромное количество шипов, выступов, позволяющих надежно закрепиться в стене.

Виды дюбелей

Современные крепежные изделия позволяют обеспечить надежное сцепление практически с любым материалом. Ограничением для использования дюбеля является только толщина основания, максимальная нагрузка. Величина последней может достигать 200 кг. Однако и этого может быть недостаточно, когда монтируются тяжелые конструкции типа металлического каркаса. В подобной ситуации рекомендуется использовать анкер распорный.

Чтобы обеспечить надежное соединение с разными основаниями, крепежные элементы отличаются по конструкции, материалам изготовления.

По методу крепления

В зависимости от способа, при помощи которого дюбель монтажный закрепляется в толще основания, различается конструкция изделия. Основным критерием выбора, в подобной ситуации, является тип материала.

Плотные материалы

Изучая виды дюбелей, каждый мастер знает, что сложности с креплением подобных материалов возникают, как раз из-за их высокой плотности. Поэтому для работы стоит выбирать специализированный дюбель для кирпича, бетона. Для монтажа плотных материалов используется строительный крепеж перечисленных ниже видов:

  1. Распорный — классический вариант, конструкция которого может несколько отличаться у разных производителей. Общим для любого вида изделий будет наличие элеронов, шипов, зубцов. Хотя их количество, форма может быть разной.
  2. Универсальный — отличное решение, используя которое, как дюбель для бетона, вы получите превосходное сцепление. При этом в пустотелом материале он будет вести себя иначе.
  3. Фасадный, рамный — дюбель фасадный относится к изделиям, предназначенных для плотного материала, даже когда отделка принадлежит к щелевому типу.
  4. Гвоздевой — дюбель гвоздь для бетона предназначен для быстрого монтажа, предполагает применение специального пистолета.

Выбирая дюбель металлический для бетона, важно понимать, что в тяжелом, плотном основании даже простой шуруп может обеспечить достаточно надежное крепление. Однако наличие дополнительных распорных элементов создает дополнительное трение, что сказывается на надежности крепежа.

Пустотелые, рыхлые материалы

Выбирая дюбель для гипсокартона, мастер хочет добиться повышения надежности крепления. Однако плотного контакта с основанием получить сложно. Чтобы обеспечить максимальную эффективность крепежа, используются следующие решения:

  1. Универсальное — в пористом материале или основании с пустотами дюбель гвоздь не встречает необходимого сопротивления. Гильза не способна деформироваться, как в бетоне. Накручиваясь на шуруп, дюбель для пенобетона формирует сложный узел, который и обеспечивает надежность крепления. Подобное решение не обладает такой же прочностью, как распорные элементы, закрепленные в плотном основании. Однако позволяет закрепить на пористом основании коммуникации, оборудование и даже мебель.
  2. Для работы с пенобетоном подойдет анкер рамный, но только для монтажа пластиковых оконных конструкций.
  3. Забивной дюбель для газобетона — оснащен тремя лепестками, которые при расширении продавливают материал, обеспечивают надежное крепление, поэтому он не вкручивается, а вбивается.
  4. Вкручиваемый дюбель для газоблока — гильза выполнена в виде конуса, оснащена крупными зубцами. Благодаря им создается сложная деформация, обеспечивается надежное крепление.

Металлический дюбель для газобетона расклинивается сильнее, но работает по аналогичному принципу.

Панели, листовой материал

Сложность монтажа заключается в том, что за тонкой поверхностью есть только пустота. Помочь в подобной ситуации сможет только дюбель молли или специализированный крепеж для гипсокартона:

  • дюбель молли, размеры которого достигают 80 мм, выдерживает до 70 кг, изготавливается из стали, комплектуется шурупами разной формы;
  • дюбель для гипсокартона, нагрузка на который не должна превышать 30 кг, изготавливается из пластика, он легче, но не выдержит серьезного веса.

По варианту монтажа

Планируя крепеж купить, важно учитывать не только особенности углубления гвоздя в гильзу, но и то, как распорный дюбель помещается в основание.

Сквозной монтаж — сначала элемент проходит определенный участок:

  • рамный дюбель проходит через профиль двери, окна, закрепляется в стене;
  • фасадный дюбель должен преодолеть толщу теплоизоляционного слоя, по конструкции он аналогичен рамному, но длиннее и мощнее;
  • дюбель для теплоизоляции — бывает распорным, нераспорным, отличается большой шляпой, диаметром до 90 мм.

Общей характеристикой, которую имеют крепежные системы для сквозного монтажа, является удлиненная нераспорная часть. Элементы для предварительного монтажа имеют более короткую нераспорную часть, поскольку материал плотно прилегает к основанию.

По материалу изготовления

Чаще всего для монтажа используется дюбель пластиковый, для его изготовления применяются различные полимеры:

  • полиэтилен — устойчив к химически активным веществам, не подвергается коррозии, но стареет, отличный диэлектрик;
  • полипропилен — не любит холода, но может использоваться при температуре до +140 °С, прочный, износостойкий материал;
  • полиамид — вязкий, прочный, жесткий, устойчив к механическому воздействию, нечувствителен к вибрации.

Пластиковый крепеж имеет общий минус — он горит даже после удаления пламени, поэтому на объектах с высокими требованиями к пожаробезопасности используется исключительно железный дюбель.

Крепеж из нержавейки аналогичен по форме пластиковым изделиям, но не имеет подобной вязкости, упругости, поэтому не способен так деформироваться, как полимерные изделия.

По направлению использования

В зависимости от монтируемого материала, различаются следующие виды крепежа:

  1. Общего назначения — для решений, относящихся к этой группе, несущая способность важнее, чем особенности используемых материалов. Сюда относятся дюбель распорный, универсальный, гвоздевой.
  2. Специального назначения — изделия, конструкция которых ограничивает их область применения.

К элементам специального назначения относятся:

  • рамный анкер — с его помощью можно закрепить листовой материал, установить металлопластиковый профиль;
  • тарельчатый (дюбель для крепления минваты, пенопласта) — имеет широкую шляпку, но низкую несущую способность;
  • крепеж молли (для гипсокартона) — сложиться, плотно прижавшись к листу, гильза способна только в полной пустоте;
  • дюбель хомут — оснащен петлей на конце, что обеспечивает комфортное, надежное крепление кабеля.

К отдельной категории относится метрический крепеж, который предназначен для работы с болтами, шпильками, имеющими метрическую резьбу.

Рекомендации по выбору

При покупке учтите следующие критерии:

  1. Материал основания — в бетоне разной плотности анкерный дюбель выдержит разную нагрузку. Чтобы определить, из чего конкретно сделаны стены, достаточно пробурить небольшое отверстие, изучить полученную пыль.
  2. Величина нагрузки — определяется длиной, диаметром крепежа, указана в карточке каждого изделия.
  3. Конструктивные особенности — от конструкции элементов зависит их назначение.

Когда необходимо приобрести крепеж оптом, достаточно изучить предложения нашего интернет-магазина. Используя удобные фильтры, можно определиться самостоятельно или обратиться за помощью к консультантам.



Как выбрать дюбель?

Если вы посмотрите на дюбели в каталогах или на веб-сайтах, вы увидите множество разных вещей, таких как порода дерева, из которой изготовлены дюбели, а также твердая или мягкая древесина.



Хорошо иметь много информации, но какая из этих частей информации важна?
