Двутавровые балки: виды и сферы применения
Двутавровые балки широко применяются в промышленном и гражданском строительстве. С помощью этого вида металлопроката возводят колонны, здания, подвесные пути, опоры, шахтные стволы, мосты и другие сооружения. Благодаря двутавру удается противостоять усадке, сдвигам конструкций и образованию трещин, поэтому назначение балок довольно широко. За счет этого они различаются по форме.
Характеристики каждого вида балок регулируются при помощи ГОСТов. Также при выборе металлопроката стоит учитывать буквенные обозначения. Они могут означать сферу применения и особенности строения балки. Расскажем об этом подробнее.
Двутавровые балки – достаточно универсальный материал, применяемый в самых разных областях строительства
Двутавры с параллельными полками
Двутавровые балки, имеющие параллельные полки, изготавливаются горячекатаным методом согласно ГОСТ 26020-83. Согласно стандарту допускается высота от 100 до 1000 мм и ширина полок от 55 до 400 мм.
В некоторых случаях характеристики могут немного отличаться от эталонных. Особенно если дело касается крупногабаритного металлопроката.

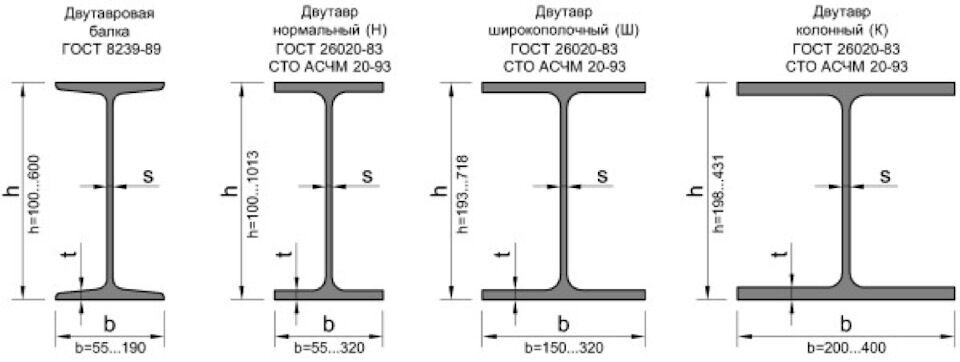

Среди двутавровых балок с параллельными полками выделяют следующие основные классы:
- «Б». Это «нормальные» балки. Они используются для монтажа опор гражданских и промышленных сооружений. Также применяются для возведения решетчатых колонн.
- «К». «Колонные» балки. Их сечение по форме приближается к квадрату, потому что высота практически равняется длине полки. Это делает колонные двутавры очень устойчивыми к сжатию. Поэтому их применяют для устройства перекрытий в металлоконструкциях разного назначения. Также колонные балки, в соответствии с названием, широко используются как элементы опор.
- «Ш». Двутавры с широкими полками. За счет этой особенности они могут выдерживать высокие нагрузки на изгиб. Поэтому в большинстве случаев применяются в качестве несущих. При этом дополнительные крепежи не используются благодаря надежности балок.
- «У». Балки с узкими полками. Служат для создания каркаса сооружения. Балки соединяются друг с другом при помощи сварки. Прочность такого соединения не уступает надежности горячекатаного проката.
Двутавровые балки имеют собственный сортамент с условными обозначениями. Первая цифра в точности или приблизительно обозначает высоту изделия. Например, 16Б2 значит, что это «нормальная» балка высотой 160 мм.
Даже при производстве мостовых кранов используются двутавровые балки
Двутавровые балки монорельсовые
Существуют двутавровые балки специального назначения. Для краткости их называют монорельсовыми. Такие балки производят согласно государственному стандарту 19425-74. Они предназначаются для армирования стволов шахт и прокладки подвесных путепроводов. Монорельсовые балки изготавливаются методом холодного проката. Их высота колеблется от 180 до 450 мм, а ширина – от 90 до 150 мм. Согласно стандарту допускается небольшой наклон полок относительно стенки.
Он не должен превышать 15 %.
Все монорельсовые двутавровые балки для краткости обозначаются буквой «М». Они имеют два уровня точности – высокий и обычный. Они, в свою очередь, обозначаются буквами «А» и «В» соответственно. Монорельсовые балки подвергаются высоким нагрузкам, ведь по ним постоянно передвигается спецтехника. Поэтому их стенки и полки имеют повышенную прочность. Также монорельсовые двутавры используются в качестве частей козловых или мостовых кранов, тельферов. Иногда из них делают опорные стойки и перекрытия.
Заключение
Покупая двутавровые балки, важно в первую очередь отталкиваться от задач, которые должен решать металлопрокат. Благодаря государственным стандартам, буквенным обозначениям и сортаменту сделать выбор будет несложно.
Двутавровая балка, её виды и назначение
EMK © 2014 | Все права защищены
ПОСТАВКИ
Металлопроката
из Европы
ОСТАВИТЬ ЗАЯВКУ
В основном балки в виде двутавра применяются в строительной отрасли.
В частности – при возведении крупных зданий с их помощью формируются несущие конструкции. Применение её необходимо и при создании различных видов перекрытий, испытывающих колоссальные нагрузки. Не так часто, но двутавровые балки используются области машиностроения.
Балка двутавровая – один из наиболее распространённых видов продукции металлургической промышленности. Она представляет собой горизонтальный стальной брус, в сечении имеющий вид буквы «Н». В составе его присутствуют верхний и нижний пояса, соединённые между собой при помощи стенки. Грани балки располагаются параллельно друг другу или же под определённым углом. Двутавр с широкими полками получил довольно большую известность и распространение во всём мире. В большинстве своём, они производятся
Внешний вид двутавровой балки
Нормальные балки с параллельными гранями, пожалуй, наиболее часто применяются в строительстве во всевозможных сочетаниях и для различных нагрузок.
Купить балку двутавровую для возведения металлоконструкций гораздо выгодней, чем использовать громоздкие конструкции из листового металла и уголков.
Балки изготовленны по европейским стандартам, выполнены с параллельными гранями. Широкие полки граней придают сечению дополнительную прочность, а изготовление методом горячей прокатки позволяет снизить трудоемкость, поэтому цена балки двутавровой вполне доступна практически любой категории покупателей.
Балки HEA, HEB, HEM
Балки с уклоном граней лучше всего применять при нагрузке, создающей поперечный изгиб, так как обеспечивается максимальная жесткость двутавра по горизонтальной оси. Профиль изготавливается из конструкционной углеродистой стали обыкновенного качества.
Балки IPE, HL
Балка IPN
Горячекатаные широкополочные двутавровые балки
HEA, HEB, HEM
Горячекатаные нормальные двутавровые балки IPE и HL
Горячекатаные нормальные двутавровые балки IPN
с уклоном внутренних граней
Двутавровые балки можно классифицировать:
• по уклону и расположению граней полок
• по способу и области применению
• по технологии изготовления
• по применяемым материалам
У нас, Вы можете приобрести все виды и размеры балок двутавровых.
Расчет цены на балку двутавровую формируется с учетом Ваших потребностей.
Индивидуальный подход к каждому клиенту —
наш основной принцип, который учитывает все Ваши пожелания.
Чтобы купить балку двутавровую свяжитесь с отделом продаж
по телефону в Москве: +7 499 705 75 30
Либо отправьте заявку, наш менеджер незамедлительно с Вами свяжется.
Сортамент двутавровых балокПо способу изготовления балки такого типа бывают прокатные или сварные (составные). Первые производят при помощи специального оборудования – прокатных станов. Подготовленный стальной слиток разогревают и придают ему соответствующую форму. Таким образом, получается горячекатаная двутавровая балка.
Отличительные особенности такого вида продукции заключаются в том, что она монолитна, прочна, проста и не имеет швов. К тому же, затраты на её производство весьма невелики. А это, в свою очередь, впоследствии влияет на то, какова будет цена двутавровой балки.
Отсутствие швов даёт возможность избежать дополнительного армирования конструкции рёбрами жёсткости. Или же эти элементы используются исключительно в местах, подвергающихся особо большим нагрузкам.
Сварные балки изготавливают при помощи сваривания отдельных элементов – верхнего и нижнего поясов со стенкой. Таким образом, получается единая конструкция. Она уже не является монолитной и соответственно имеет швы.
В качестве материала для производства сварных балок может выступать как листовой прокат так и профильный. Технологии, по которым производят сварные балки, дают возможность наделять продукцию различными свойствами и характеристиками.
Производство двутавровой балки
Двутавровые балки UC , UB и UBP Английских стандартов
Двутавровые балки HL и HD
Двутавровые балки W-Shapes Американских стандартов
Двутавровые балки JIS Японских стандартов
Шпунтовая секция PSp
Опора свай PSt
Опортные секции шахт GI, TH, I
Все о двутавровых балках в металлоконструкциях — C-образные балки
Все о двутавровых балках в металлоконструкциях
Когда дело доходит до строительства больших зданий, есть один тип установки, который обязателен, иначе вся конструкция не устоит.
Эта установка известна как двутавровая балка. Спрятанные за стенами, эти конструкционные стальные балки усердно работают, чтобы все стояло, выдерживая нагрузку, которую возлагает на них здание. Если вам интересно узнать больше о двутавровых балках, вы попали по адресу.
В этой статье мы расскажем больше о двутавровой балке — о том, как она устроена и где используется.
Конструкция двутавра Как следует из названия, двутавр в поперечном сечении выглядит как буква «I». Они сделаны с использованием двух длинных плоскостей, известных как «фланец», со средней частью, которая удерживает их вместе, называемой «паутиной». Эти балки обычно изготавливаются из стали, хотя они также изготавливаются из других типов сплавов, таких как алюминиевые сплавы и низколегированная сталь. Точно так же существуют различные материалы для различных целей. Например, углеродистая сталь используется в несущих конструкциях благодаря их прочности и твердости, а алюминиевая двутавровая балка используется там, где требуется меньший вес.
Подобным образом двутавровые балки бывают разной толщины, ширины и длины в зависимости от области их применения. Они также классифицируются в зависимости от этих различий, наряду с типом материала. Например, балка 10×20 означает двутавровую балку глубиной десять дюймов, которая может выдерживать двадцать фунтов на фут. Эти размеры будут варьироваться, опять же, в зависимости от их применения, которое обычно указывается строительными подрядчиками.
Факторы двутавровыеХотя двутавровые балки бывают разной толщины и длины, все они влияют на следующие четыре фактора: прогиб, изгиб, коробление и вибрация.
Во-первых, эта конструкция должна быть достаточно толстой, чтобы уменьшить и устранить прогиб, то есть вертикальное смещение балки. Во-вторых, корпус балки должен быть достаточно прочным, чтобы противостоять изгибу. В-третьих, следует учитывать полки, чтобы двутавровая балка не прогибалась. Наконец, двутавровая балка должна быть достаточно жесткой и тяжелой, чтобы уменьшить любые проявления вибрации.
Как уже упоминалось, двутавровая балка имеет множество различных применений. Чаще всего эти установки используются в качестве рам и опорных элементов. Обычно они используются для уменьшения потребности в какой-либо другой несущей конструкции, поскольку рассматриваемые балки могут нести большой вес по сравнению с другими вариантами, такими как бетонные столбы. Они также довольно универсальны и надежны, что делает их обычным строительным материалом, используемым во многих строительных проектах.
Заключение К этому моменту вы уже знаете, что двутавровая балка — это кусок металла, который обычно используется в строительных проектах в качестве опоры благодаря своей исключительной способности выдерживать нагрузки. Они сконструированы с фланцем и стенкой для создания I-образного поперечного сечения, что и дало ему название. Благодаря своей конструкции они также экономически эффективны по сравнению с другими вспомогательными решениями на современном рынке, и они бывают разных форм и размеров, чтобы соответствовать любым требованиям.
С этой целью, благодаря своей универсальности и надежности, их называют «универсальной балкой», используемой в большинстве, если не во всех типах строительства, от мостов до зданий.
C-Beams — производитель стальных балок в Шарлотте, Северная Каролина. Мы также поставляем инновационные конструктивные решения и продукты, предназначенные для обеспечения лучших сварных профилей, которые будут использоваться в строительстве. Если вы ищете высококачественные конструкционные решения для своего строительного проекта, свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь!
Recent Posts
- Система балочных перекрытий: эффективный способ строительства
- Строительство длинных пролетов: Попробуйте использовать ячеистые и зубчатые балки
- Правильное соединение: узнайте о типах стальных балок и принципах их работы
- Что выбрать в новом году (и для вашего нового строительства): зубчатая балка или ячеистая балка?
Различные типы стальных балок для жилой архитектуры
6 декабря 2022 г.
- W-образная балка
- Двутавровая балка
- Двутавр
- Балка в тавровом сечении
- L-образная балка
- Широкие балки
Один из самых важных строительных материалов, сталь в настоящее время является основным компонентом многих жилых, коммерческих и промышленных строительных проектов. Это также один из самых богатых доступных ресурсов, и стальные изделия, производимые в огромных количествах на Филиппинах, служат ярким примером.
Сталь широко доступна, что упрощает ее использование в других строительных проектах, в которых раньше использовались такие материалы, как дерево. Жилые проекты, которые, как правило, представляют собой небольшие проекты, в которых изначально использовались деревянные материалы в качестве основного ресурса, демонстрируют это более четко.
Получите расчет стоимости желаемых продуктов Получите расчет стоимости желаемых продуктов
Рост числа проектов кондоминиумов, строящихся во всем мире, служит доказательством того, что все больше жилых проектов стали больше по своему масштабу и масштабу. Для этих крупных проектов необходимы прочные стальные балки, чтобы поддерживать конструкцию и выдерживать непогоду. Крайне важно решить, какие стальные балки использовать для конкретных секций при строительстве этих жилых проектов. Это еще одна причина, по которой важно узнать больше о различных типах балок, используемых в проектах жилищного строительства.
- W-образная балка
W-образная балка, иногда называемая широкополочной балкой, является одним из наиболее часто используемых типов стальных балок в проектах жилищного строительства. Из-за небольшого веса этот тип стальной балки часто используется. Он идеально подходит для скромных жилых построек, потому что более тяжелая сталь может нарушить структурную целостность в сочетании с легкими материалами.
W-образные балки также легко свариваются, предотвращаются и крепятся болтами, что помогает ускорить и повысить эффективность строительного проекта. W-образная балка представляет собой меньшую и более доступную форму обычной двутавровой балки, которая позволяет плавно использовать сталь в жилых проектах, хотя обычная двутавровая балка по-прежнему является более крупной и надежной альтернативой для крупных проектов.
- Двутавровая балка
Двутавровая балка лучше подходит для крупных жилых проектов, таких как строительство высотных кондоминиумов, поскольку она длиннее и тяжелее, чем двутавровые и W-образные балки. Двутавровая балка — лучший выбор для этих огромных зданий, потому что одна прочная отдельная свая может выдержать около 1000 тонн веса. Эти большие здания нуждаются в прочном фундаменте, чтобы иметь превосходную структурную целостность. Двутавровые балки по-прежнему пользуются большим спросом, поскольку во всем мире реализуется все больше проектов высотного строительства.
- Двутавровая балка
Двутавровая балка, один из самых популярных типов стальных балок, использовалась во многих различных строительных проектах и стала важным компонентом системы поддержки здания. Балки также являются типичным товаром из стали на Филиппинах из-за высокого спроса в стране. Двутавровая балка имеет конические полки в отличие от двутавровой и W-образной балки. Из-за схожего использования и формы двутавровую и двутавровую балки часто путают. Двутавровые балки чаще всего используются в промышленных проектах, но они также широко используются в жилых проектах, поскольку городской ландшафт расширяется и требует более высоких и прочных конструкций, способных выдерживать различные условия.
- Т-образная балка
Балка таврового сечения, которая часто используется в качестве несущей секции, служит точкой соединения и основанием для поддержки стальных или деревянных балок.
Эти балки, типичные для жилищного строительства, позволяют устанавливать несколько секций двутавровых или швеллерных балок на значительном пространстве без ущерба для целостности конструкции, что позволяет возводить многоуровневые конструкции. Балки соединены заклепками и болтами, чтобы создать прочную основу для основных конструкций вокруг них. Большинство балок таврового сечения поддерживаются стальными колоннами и балками и размещаются поверх них, создавая сбалансированную внутреннюю стальную конструкцию.
- Г-образная балка
Балки L-образного сечения, часто называемые угловыми балками, имеют форму под углом 90 градусов и могут иметь опоры разной длины, что придает им характерную L-образную форму. Эта стальная балка является отличным выбором для строительства домов из-за ее замечательного соотношения прочности и веса. Чтобы увеличить долговечность одного из наиболее важных компонентов жилого строительства, эти балки также используются в углах кондоминиумов и домов.
Огромную стальную балку можно защитить от напряжения и разрушения, используя L-образные балки для усиления других стальных балок. Эти балки создают конструкцию, напоминающую зажим.
- Швеллеры
С-образные или швеллерные балки являются распространенным типом стальных балок, используемых в жилых домах, и отличаются характерным поперечным сечением. Эти недорогие и легкие балки, которые часто используются для облегчения нагрузок, являются отличными строительными материалами для жилых домов. Экономичным вариантом покрытия колонн и панелей также является использование стальных балок такого типа.
Узнайте цену на желаемую продукцию Рассчитайте стоимость желаемой продукции
Key Takeaway
Количество жилых комплексов будет увеличиваться по мере того, как урбанизация продолжает распространяться по всему миру. Крайне важно убедиться, что в этих жилых постройках используются лучшие стальные балки для лучшей структурной устойчивости, поскольку строительные проекты становятся все более крупными и сложными.
