Видео водяной теплый пол под ламинат: Теплый пол под ламинат. Укладка своими руками: видео монтажа

Водяной теплый пол под ламинат. Подробная инструкция с фото и видео примерами удачных дизайнерских решений.

Комфортная температура в комнатах частного дома.

Никогда бы не подумал, что комфортная температура человека находится в таком узком диапазоне.

Пока не начал применять терморегуляторы.

Хотя жили же без терморегуляторов раньше и не тужили.

Оказалось, что при 21.5 градусов хочется отопления добавить, а при 23 — убавить. Считается что ночью, во время сна, температура должна быть низкая. Днем, когда скорее всего никого нет дома, тоже незачем греть до 22 градусов. Конечно такие желания возникают тогда, когда есть способ воплотить их на практике. Собственно для этого и нужны недельные комнатные терморегуляторы.

В новых программируемых недельных комнатных терморегуляторах в качестве ночной температуры заводская установка 16 градусов.

Наверное в Китае так принято. Не представляю, чтобы в России кто-то сидел при +16 градусах, если есть терморегулятор с кнопкой «+».

Другое дело, когда в доме ребенок. И когда в доме полы из ламината на стяжку и без ковров.

В межкомнатном коридоре у меня линолеум, и нет теплых полов, и нет ковров. И ничего. Желания положить ковер нет. Стяжка, положенная на слой полистирола, не остывает сильно.

Но вокруг этого помещения другие помещения и никто не сидит в нем на полу.

В жилых помещениях эксплуатация ламината на бетон была бы не очень приятна.

Пол с ламинатом на стяжку надо греть.

Система отопления частного дома.

Хорошо, если в доме хороший деревянный пол.

Но сделать деревянный пол сейчас и дорого и хлопотно и есть другие технологии.

Поэтому делают стяжку под ламинат.

Поэтому имеет смысл делать теплый пол, ведь это не так дорого, как может казаться.

Вот какая стоимость смесительного узла с коллектором получилась у меня: «Смета сантехнического оборудования центрального узла управления водяными теплыми полами ТИМ».

Имеет смысл делать именно водяной теплый пол.

Электрический теплый пол будет не намного дешевле, требуемой мощности электросети не всегда обеспечат и электричество стоит дорого.

Нужны ли радиаторы, если есть водяной теплый пол?

Не стоит забывать о радиаторах.

Во-первых, под окнами в жилых помещениях радиаторы нужны, чтобы не было конденсата.

Конечно можно завести трубы в стену под подоконник, как это показано в сообщении на форуме. Но это сложное решение.

Во-вторых, при аварии и отсутствии сети 220В питать от безперебойника только котел еще можно. Безперебойное питание еще и насоса смесителя теплого пола будет уже напряжным.

Ну и в третьих — авария самого теплого пола. Система теплого пола сложная технически и может что-то поломаться. Тогда можно на время ремонта полноценно включить радиаторы.

В четвертых — радиаторы у меня уже были установлены до теплого пола — пусть висят.

Температура теплого пола под ламинат.

На самом обычном первом попавшемся ламинате можно обнаружить, что он подходит для теплых полов и что температура теплого пола должна быть не больше 28 градусов.

Может показаться что это температура слишком маленькая, чтобы что-нибудь нагреть.

Но это не так.

В одной комнате у меня нет батарей и теплый пол включается редко — не более чем на 10 минут.

За это время температура возрастает с 21.5 до 23 градусов и пол выключается.

Опыт эксплуатации в ванной электрического теплого пола под плитку показал, что не холодным по ощущениям пол становится при температуре 23 градуса.

При температуре 26 градусов плитка ощущается теплой.

В ванной электрический теплый пол управляется именно по температуре пола, чтобы обеспечить требуемые санитарные условия.

Во всех других помещениях с водяным теплым полом под ламинат температура полов не измеряется.

Опыт эксплуатации водяного теплого пола под ламинат в одном помещении показал, что нет смысла контролировать и ограничивать температуру пола при водяных теплых полах.

Достаточно подать теплоноситель в контур теплого пола требуемой температуры.

А регулирование производить открытием направлений теплого пола по датчику температуры в помещении.

Регулирование при помощи электрических головок на коллекторе теплого пола — самое надежное и дешевое.

И если посмотреть на варианты исполнений терморегуляторов, то можно увидеть что редко когда терморегуляторы, предназначенные для управления водяными теплыми полами (нагрузка 3А), оснащаются внешними датчиками.

Таким образом имеет смысл прислушаться к рекомендациям производителя ламината.

Но 28 градусов на ламинате не означает что теплоноситель должен подаваться, температурой не более 28 градусов.

Существует коэффициент теплопередачи между трубами и полом, полом и ламинатом сквозь подложку и существует теплоотдача ламината в воздух комнаты.

Это означает что температура подаваемого теплоносителя может быть больше.

32 градуса можно подавать смело. Возможно и больше.

Выбираем теплый пол

Итак, с ламинатом все стало понятно. Теперь необходимо выбрать теплый пол. В настоящее время используются три вида систем напольного обогрева:

1. Водяной.
2. Электрический кабельный.
3. Инфракрасный пленочный.

Какой из них подходит больше всего под данную систему отопления.

Водяной

Водяной теплый пол – это система труб малого диаметра (16 мм), которая подключается к системе центрального отопления.

Совет! Специалисты рекомендуют проводить монтаж пола этого вида в частных домах, подсоединяя его через коллекторную группу к нагревательному котлу. В квартирах этот вид отопительной системы лучше не использовать, потому что сложно сбалансировать центральное отопление с системой теплых полов. Может сбиться поток теплоносителя по центральным трубам (стоякам), что приведет к падению давления в них.

Конечно, при сегодняшних возможностях водяной теплый пол можно собрать и в квартире, если согласовать его установку и правильно подойти к решению все спорных и проблемных вопросов. Но в любом случае у этого вариант есть определенные недостатки:

• Сложность и высокая цена не только монтажа, но и обслуживания.
• Если в процессе эксплуатации возникнут неприятности, которые потребуют проведения ремонтных работ, то все это обойдется еще дороже, чем сама укладка.
• Если все же по каким-либо причинам произойдет утечка теплоносителя, то придется менять не только трубную разводку, но и часть ламината в виду его разбухания под действием воды.

• Подключая водяной теплый пол к системе центрального отопления, трудно настроить температурный режим. А для ламината высокие температуры противопоказаны.

Электрический (кабельный)

Этот вариант сразу же можно отвергнуть. Почему? Представьте себе, сколько слоев различных материалов будет уложено на нагревательную систему:

• Цементная стяжка.
• Подожка.
• Ламинат.

То есть, электрический теплый пол должен весь этот слоеный пирог нагреть (в принципе, как и водяной), а затем уже верхний слой пирога, а это ламинат, будет отдавать тепловую энергию воздуху в помещении. То есть, эффективность нагрева, по крайней мере, снизится в половину. Получается так, что платить за потребление электроэнергии (50%) придется за то, что отапливается сам пол. Плюс ко всему, при включении отопления придется ждать, как минимум час, чтобы тепло начало ощущаться под ногами.

Совет! Электрический теплый пол лучше всего укладывать под напольные отделочные материалы, у которых теплопроводность очень высокая. К примеру, керамическая плитка или камень.

Инфракрасный (пленочный)

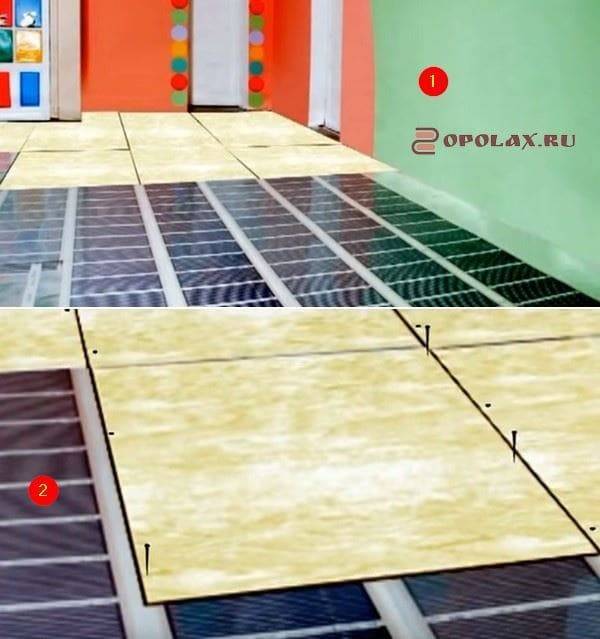

Инфракрасный теплый пол – это пленка, на которой уложены тонкие карбоновые нити (трубки), излучающие инфракрасные лучи. По проводкам движется электрический ток, поэтому эта система отопления также относится к категории электрических приборов.

Именно его укладка считается оптимальным решением при организации напольного вида отопления под ламинат. Почему?

• Его укладывают на подготовленный пол, сверху устанавливают подложку и затем само напольное покрытие. При этом излучение нагревает ламинат, который и отдает тепло в помещение. Никаких промежуточных стяжек и клеевых составов.
• Даже материалы с низкой теплопроводностью быстро нагреваются от пленочной конструкции, в дальнейшем выдерживая необходимую температуру.
• Работает без перегрева, который опасен для ламината.

Совет! ИК теплый пол необходимо настроить правильно. Ламинат может выдержать температуру не больше +30С. Если температура повышается, то есть большая вероятность, что напольный материал начнет коробиться. Плюс ко всему в некоторых моделях присутствует формальдегид, который при высоких температурах начинает выделять вредные для человека пары.

Итак, можно, наверное, сделать вывод, что оптимальный вариант для организации теплого пола, уложенного под ламинатные панели, это инфракрасный вариант. Кстати, в настоящее время некоторые производители ламинатных покрытий предлагают продукцию, в состав которой уже вставлена инфракрасная пленка. Это сразу решает все проблемы, связанные и с выбором, и с монтажом. Правда, эти модели слишком дорого стоят. Для основной массы потребителей они практически недоступны.

Температура теплоносителя, подаваемого в теплый пол.

Обязательным для водяных теплых полов считаю применение насосно-смесительной группы. Термостатическая головка в комплекте позволяет установить поддерживаемую температуру теплоносителя. Термометр позволяет визуально контролировать температуру.

Заманчиво было бы поддерживать температуру пола так, чтобы он был всегда теплым на ощупь.

Чтобы температура ламината была 26 градусов, допустим, необходимо подавать теплоноситель 32 градуса.

А давайте всегда будем подавать теплоноситель 32 градуса и ничего не регулировать.

Но это невозможно.

Если температура пола будет 26 градусов, то температура в помещении быстро станет 25 градусов. А это уже жарко.

Да и греть только теплым полом получается невозможно — на окнах будет конденсат.

Необходимо устанавливать, пусть маленькие и еле греющие, но радиаторы — еще дополнительное тепловыделение в помещение.

Именно поэтому не вижу смысла регулировки по температуре пола. Что хорошего, что пол тепленький на ощупь, если в помещении жарко.

Другой вариант — подавать в пол воду с температурой чуть больше, чем которая требуется в помещении, например 24 градуса.

Но тут мы пролетаем с возможностью регулирования пола.

Действительно, если климат на улице изменится и понадобится дополнительно сообщить помещению энергию, с еле теплым теплым полом это будет проблематично.

Передача энергии между телами, разница температур которых небольшая, очень медленная.

Получается, что теплоноситель необходимо подавать градуса на два больше, чем ограничение на ламинате.

32 градусов в самый раз.

В результате, ламинат на ощупь получается просто не холодным.

Будет медленная реакция на изменение климатических условий или изменение установленной в помещении температуры.

Например, вечером температура упала с-1 до -10 и начался ветер, и/или установка температуры в помещении поднялась с 22 до 24 (вручную или по графику) — в этом случае при температуре теплоносителя 30 градусов температура в комнате будет достигать 24 градуса долго.

Время реакции на изменение будет тем меньше, чем больше температура теплоносителя.

Тогда почему бы не установить температуру подачи теплоносителя 35 градусов? Или 40?

Что нам ограничение, накладываемое производителем ламината — где 28 там и 35.

Я пробовал устанавливать 40.

Колебания температуры пола 22 — 35 градусов показались неприятными, хотя может быть это предвзятость.

Плюс к этому — инерционность. Пол с более теплым теплоносителем продолжает греть и после выключения циркуляции. То-есть выигрывая в инерционности на старте мы проигрываем в торможении.

С инерционность на старте в моей системе отопления сглаживается зависимым от теплых полов отопления радиаторами.

Вместе с теплым полом стартует отопление радиаторами.

Тем самым сразу после начала отопления по падению температуры радиаторы начинают греть помещение, пока теплый пол еще раскачивается.

Я так понимаю, что если бы не это, то пришлось бы подавать теплоноситель, температурой градусов так 40.

Ну и еще помогает небольшой гистерезис. Почему-то минимальный гистерезис у терморегуляторов 0.5.

Эксплуатируя в одном помещении на первом этапе дешевый китайский терморегулятор с отдельными установками температуры «старт» и температуры «стоп» (по сути произвольный гистерезис) выяснил что оптимальным для водяного теплого пола был бы гистерезис 0.3.

Рекомендации по укладке ламината на теплый пол

Чтобы уберечь ламинат от негативного воздействия температур, укладку его следует производить на системы, действующие по накопительному типу, обладающие мощностью менее 90 вт/м2. Подобная система состоит из расположенного внутри стяжки нагревательного элемента, который и обеспечивает постепенное повышение температуры.

Если укладка ламината производится на только что смонтированный пол с водяным подогревом, то следует дать такому полу сначала подсохнуть. Для этого рекомендуется за 2-3 недели до укладки ламината включать подогрев пола, что позволит удалить из опорного слоя избыточную влагу. А вот за пару дней до укладки напольного покрытия систему нужно отключить, дав полу возможность остыть. Тем самым выравнивается разница температур не только самого пола, но и всего помещения.

Нужно ли говорить о том, что и на время работ по укладке ламината подогрев пола стоит также отключать. Температура комнаты при этом должна составлять 18-20 градусов. И лишь только по завершению трех дней после окончания работ можно включить систему, в течение 5-7 дней постепенно, на 5 градусов прибавляя температуру подогрева.

Нередки случаи, когда даже наиболее влагостойкий ламинат, нужно обрабатывать герметиком. Применяется он в основном в очень влажных или очень сухих помещениях, или же там где наблюдается сильный перепад температур. А вот чего делать не рекомендуется, так это укладывать ламинат в помещениях, где люди проживают не постоянно, то есть в коттеджах, дачных домиках и т.д.

Инерционность.

Точность поддержания температуры в помещении прямо пропорционально скорости изменения температуры пола, которая, в свою очередь, обратно пропорциональна инерционности.

В своей системе отопления теплыми полами сознательно сделал избыточную толщину стяжки с трубами с целью увеличить инерционность на случай аварии электросети.

Получается, что радиаторы отопления сглаживают инерционность при нагреве, ускоряя нагрев помещения.

Повышение температуры теплоносителя тоже нивелирует инерционность, но нежелательна, опять же, из-за инерционности.

Но я выбрал инерционность, радиаторы и низкую температуру теплоносителя.

Выбираем ламинат

Тот, кто уже успел воспользоваться ламинатом в доме или квартире, знает, что уложенный под него теплоизоляционный материал никак не спасает от холодного прикосновения босых ног. Ведь лицевое покрытие этого напольного материала – слой специальной смолы, которая является защитной от истирания поверхности. То есть, здесь нет теплой древесины.

Кстати, ламинат в жару всегда прохладный, и это хорошо. Но зимой этот фактор никого не радует. Поэтому теплый пол под ламинатом дает возможность сделать сам пол теплым и приятным на ощупь. Так что босиком ходить будет не только приятно, но и полезно.

Возвращаемся к основному вопросу нашей темы, можно ли класть ламинат на систему отопления «теплый пол»? Ответить на него однозначно нельзя. Все дело в том, что существует достаточно большой модельный ряд этого напольного материала.

Производители стараются учитывать разные условия эксплуатации, придавая ему особые технические и эксплуатационные характеристики. Поэтому, выбирая ламинат для установки его на теплые полы, рекомендуем учитывать следующие советы:

• Необходимо обратить внимание на упаковку, где производитель отображает условия эксплуатации в виде значков. И если на упаковке значки теплого пола присутствуют (они могут быть разными, поэтому посоветуйтесь с продавцом), то смело покупайте ламинат и укладывайте на теплые полы.
• Обратите внимание на толщину панели. Не стоит брать ламинат толщиною меньше 8 мм. Под действием смены температуры тонкие образцы попросту начнут деформироваться.

Как сделать теплый пол в квартире своими руками. Понятие теплый пол

Содержание

1. Как сделать теплый пол в квартире своими руками. Понятие теплый пол
2. Как сделать теплый пол под ламинат. Какой вид теплого пола выбрать
3. Как сделать теплый пол электрический под плитку. Электрический теплый пол для укладки под плитку
   • Основные разновидности электрического тёплого пола
4. Бюджетный теплый пол своими руками. Устройство водяного теплого пола своими руками
5. Как сделать теплый пол в частном доме. Подключение водяного теплого пола к основной системе отопления
   • Прямое подсоединение
   • Подключение теплого пола через клапан
6. Электрический теплый пол в частном доме. Виды теплых полов
7. Видео водяной теплый пол своими руками. Часть 3. Как сделать стяжку

Как сделать теплый пол в квартире своими руками. Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Как сделать теплый пол под ламинат. Какой вид теплого пола выбрать

Выпускаются такие виды теплого пола, как:

1. водяной;
2. кабельный;
3. пленочный инфракрасный.

Они все являются востребованными, но какой теплый пол выбрать под ламинат?

Водяным теплым полом является система труб, имеющих небольшой диаметр, которая располагается под полом и подсоединяется к центральному отоплению. Такой вариант под ламинат подходит, но лишь для частного дома. В квартирах над другими помещениями, в общем-то, запрещается укладывать водопроводные трубы.

Разумеется, можно попробовать согласовать проект или сделать систему без него, однако данный вариант обладает несколькими достаточно весомыми недостатками:

• Высокая цена на установку и последующее обслуживание водяного обогрева пола под ламинат.
• Если произойдет поломка, то ремонт будет очень дорогим.
• Если вдруг потекут трубы, то, кроме замены нагревательных элементов, потребуется поменять и ламинат уложенный сверху, так как из-за воды он станет непригодным для дальнейшего использования.
• Так как класть теплый пол под ламинат в данном случае необходимо с подключением к центральной системе отопления, то установить нужную температуру нагрева практически невозможно, а ламинат нельзя нагревать слишком сильно.

Наиболее популярным видом теплого пола является электрический или как его еще называют кабельный. Однако его нецелесообразно использовать в сочетании с материалами, имеющими низкий показатель теплопроводности. Ламинат относится именно к таким материалам.

Нагревающий электрический кабель заливается цементной стяжкой, на которую затем кладется напольное покрытие. Провод, находящийся внутри стяжки, должен вначале прогреть ее, а затем от нее нагревается напольное покрытие.

На теплый пол под ламинат стелется подложка. Она имеет низкий показатель теплоотдачи, что еще больше уменьшает эффективность обогрева. Поэтому ламинат станет теплым примерно через час, при этом будут понесены большие энергозатраты.

Лучше всего теплый электропол подходит для обогрева поверхности из плитки или керамогранита. Эти материалы обладают достаточно высокой степенью теплопроводности и укладываются непосредственно на стяжку без использования подложки.

Пленочным теплым полом называют тонкую пленку, имеющую полоски токопроводящего материала. В основе данной системы обогрева лежит эффект инфракрасного излучения. Благодаря имеющимся достоинствам данный вид теплого пола лучше всего подходит для ламината (подробнее: « Как уложить пленочный теплый пол под ламинат «).

К достоинствам пленочного теплого пола относится следующее:

• Пленочный пол укладывается без применения клея и заливки стяжки.
• При использовании с напольными покрытиями, имеющими низкий показатель теплопроводности, является экономичным и эффективным.
• Не наносит вред здоровью и не портит ламинат, потому как поддерживает установленную температуру нагрева.

Ламинат нельзя нагревать больше 28-30°С, в противном случае он может деформироваться. К тому же при температуре выше разрешенной ламинат начнет выделять опасные для здоровья химические вещества формальдегиды.

Итак, на основе вышеизложенного материала можно сделать вывод, что наилучшим вариантом под ламинат является инфракрасный теплый пол. В отдельных западных фирмах уже налажено производство ламината со встроенной системой обогрева. Однако имеется существенный минус – стоимость такого покрытия очень высокая.

Как сделать теплый пол электрический под плитку. Электрический теплый пол для укладки под плитку

При наличии минимальных знаний в области домашней электрики многие электромонтажные работы можно производить самостоятельно. Но при этом никогда не забывать технику безопасности и выполнять все операции качественно, дабы потом не переделывать. В этой статье вы познакомитесь с технологией укладки электрического тёплого пола под плитку, а под её конец сможете самостоятельно произвести всю последовательность монтажа.

Основные разновидности электрического тёплого пола

Прежде чем приступать к монтажу, необходимо выбрать подходящий по цене и продуктивности тип электрического пола. Их существует несколько разновидностей:

• . Наиболее распространённый вид электропола, оптимально сочетающий в себе доступность по цене и долговечность в плане эксплуатационного срока. В качестве нагревательного элемента используется одиночный кабель с высоким сопротивлением, преобразующий электрический ток в тепло. Устройство такой системы позволяет поверх неё заливать бетонную стяжку, которая впоследствии работает как тепловая подушка.
• . Плиточные элементы могут быть как конвекционного, так и инфракрасного принципа действия, но КПД обоих практически одинаков, как и ценовая политика. Основное преимущество таких изделий: простота монтажа, так как плиты выпускаются в удобных рулонах, которые достаточно только размотать, закрепить на какой-либо основе и подключить к сети.
• . Электронагревательный элемент в виде тонкой плёнки очень популярен при монтаже деревянных полов. Преимущества: тонкая, практически невесомая конструкция, не вызывающая проблем при монтаже, солидный КПД, длительный срок эксплуатации. Но, к сожалению, положить на плёнку бетонную стяжку нельзя — это нарушит работу нагревательных пластин.
• . Идеальный материал, если возник вопрос «Как сделать электрический тёплый пол под плитку?» Стержневые конструкции нагрева выдерживают большие нагрузки и при этом стойки к коррозии, соответственно, прослужат много лет. Даже при повреждении или выходе из строя одного стержня, остальные элементы системы продолжают исправно функционировать.

Бюджетный теплый пол своими руками. Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

1. Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
2. Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
3. Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
4. Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
5. Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Как сделать теплый пол в частном доме. Подключение водяного теплого пола к основной системе отопления

Итак, с первым вопросом установки теплого пола в частном доме мы разобрались – как ни крути, а придется пол переделывать, вкладывая в это дело немалые деньги. А как же быть с разводкой труб по дому? Не переживайте, рушить еще и стены не придется – в частном доме без проблем можно запитать систему от стояка основного отопления.

В квартирах реализовать подобное намного сложнее, так как приходится согласовывать действия с теплосетями

В квартирах этот вопрос так легко не решается, так как для подключения требуется согласования с теплосетями. При запуске системы в работу вы заберете определенное количество тепла, и его недополучат другие жители вашего подъезда. Если в квартире нет индивидуального отопления, то ответ из служб будет всегда отрицательным. В качестве альтернативы вы можете использовать электрические теплые полы.

Схема врезки теплого пола в отопительную магистраль

Чтобы оборудование работало нормально, нужно обеспечить два обязательных условия.

1. Вода в трубах не должна нагреваться сильнее 55-ти градусов по Цельсию . Такой перегрев чреват повреждением напольного покрытия и выделением токсичных веществ из недорогих материалов ( ламината , линолеума ). По перегретому полу босиком будет ходить неприятно.
2. Обеспечить нужно потребный расход тепла , иначе на радиаторах температура снизится и никакого изменения в уровне обогрева вы не получите – только перераспределение его в помещении.

Подключить теплый пол можно несколькими способами.

Прямое подсоединение

Самый простой и примитивный способ – прямое подсоединение выводов теплого пола к радиатору отопления. Первый конец подключается к подаче, а второй на обратку. Приемлемого обогрева пола таким способом вы добьетесь только при соблюдении таких моментов.

Водяной пол подключен последовательно с радиатором

1. Общий котел, греющий воду, должен уметь в автоматическом режиме поддерживать температуру воды в системе. Если такой функции у него нет, отрегулировать нагрев будет проблематично.
2. Общая площадь обогреваемого помещения не должна быть больше 10 квадратов.
3. В систему ставится мощный насос, который обеспечит хорошую циркуляцию теплоносителя.

Замена или совмещение

Применять такое подключение не советуем по причине следующих недостатков.

1. Вода всегда двигается по пути наименьшего сопротивления. Этот путь пролегает через центральную магистраль, то есть основные трубы и радиаторы. По извилистым путям теплого пола жидкость будет двигаться с меньшей скоростью, что будет приводить к снижению температуры.
2. При увеличении температуры в системе, полы могут прогреваться больше положенного.

Некоторые горе-мастера подключают контур теплого пола к обратке, причем в разрыв. Делать так никогда не стоит. Да, вода потечет через контур, только вот расход теплоносителя существенно уменьшается. Хуже греют и пол, и радиаторы.

Подключение теплого пола через клапан

Правильным решением в такой ситуации будет подключение контура обогрева пола через клапан-терморегулятор РТЛ. Устанавливается такой он на обратке от батареи, после чего выполняется его точная настройка.

РТЛ клапан с терморегулятором

1. Устройство это сделано таким образом, что внутренние части (сильфон) реагируют согласно настройкам на изменение температуры. При достижении указанного порога клапан перекрывается, и вода в контуре теплого пола останавливается, отдавая тепло окружающему пространству.
2. В это время через радиаторы теплоноситель продолжает течь, что позволяет их оперативно нагреть.
3. Тепловая энергия от труб через стяжку или металлические пластины передается напольному покрытию, тем самым обеспечивая его прогрев.
4. Устройство имеет нижний пороговый уровень температуры теплоносителя, при достижении которого клапан снова открывается. Точнее все это происходит постепенно – нет разового перекрытия, а потом полного открытия. Фактически, ток воды просто замедляется, останавливается, ускоряется и так постоянно по кругу.

Строение терморегулирующего клапана

Такой режим работы не дает остынуть радиаторам. Отлично, все это хорошо, но и эта система имеет существенные недостатки. Первый – общая длина трубопровода не должна превышать 50-ти метров. При превышении этого порога наступает неравномерный прогрев пола, что связано с высоким гидравлическим сопротивлением – очень много поворотов. Решить этот вопрос можно путем разделения контура на 2-3 независимых участка.

Плюсов, несомненно, больше.

1. Такое подключение намного выгоднее систем, в которых входят мощные насосы и смесительные узлы.
2. Подогрев пола можно сделать в любом помещении, где установлен радиатор – от котла не нужно тянуть многометровые магистрали. Снова вперед выходит вопрос экономии.
3. Когда в радиаторах стоят воздушные терморегуляторы, пол можно запускать летом – он работает, а батареи остаются холодными.

Электрический теплый пол в частном доме. Виды теплых полов

Многолетняя практика использования технологии «теплый пол» показала ее эффективность: равномерное распределение тепла по всей площади помещения и экономичный расход энергии . Существуют некоторые ограничения: нагревать напольное покрытие более 30-40 ̊С не рекомендуется, это создаст определенный дискомфорт при ходьбе, можно обжечь босые ноги.

При большом количестве комнат, высоких потолках, особенно в регионах, где низкие температуры стоят длительное время года, полагаться полностью на напольный контур отопления не следует. Можно сделать теплый пол в доме своими руками и использовать его как дополнительный источник в системе общего отопления.

Сделать грамотный расчет отопительной системы с учетом теплопотерь самостоятельно сложно. Это делают высококвалифицированные инженеры-теплотехники, при этом учитываются многие параметры:

• объем помещения;
• толщина и вид стройматериалов стен и напольного покрытия;
• климатическая зона;
• среднегодовая температура, розы ветров и многое другое.

Стоят такие расчеты недешево, легче в частном доме своими руками установить теплый пол, воспользовавшись уже наработанной статистикой. Практика показывает, что на севере России в кирпичных зданиях с толщиной несущих стен 60 см теплый пол используется как дополнительный подогрев. В средней полосе и южных районах можно применять эти технологии в качестве основной системы отопления.

Существует две основных конструкции теплых полов:

• водяной теплый пол, где прокладываются трубы с циркулирующим по ним жидким теплоносителем;
• под напольные покрытия укладываются греющие электрические кабели или пленки.

Точный расчет и планировка схемы укладки труб или греющих кабелей производятся с учетом того, какой вид теплых полов устанавливается, и на каком объекте.

Водяной теплый пол от отопления центральной системы монтировать не рекомендуется, это противозаконно. Этот вопрос нужно согласовывать с коммунальными службами, что очень сложно, и не факт, что все впоследствии будет надежно функционировать. Теплые полы в доме лучше делать от автономного котла на своем топливе.

Устройство теплого пола и расчет количества тепла, необходимого для пола в частном доме в определенном помещении, делаются исходя из практического опыта. Укладка кабеля или труб длиной 3-5 метров на 1 м²с шагом не более 30 см позволяет выделяться теплу 60-80 кВт/м². Этого достаточно для отопления жилого частного дома. В помещениях обеспечивается температура до 25 ̊С в средней полосе и на юге России с хорошо утепленными стенами и окнами.

Видео водяной теплый пол своими руками. Часть 3. Как сделать стяжку

STRATA_HEAT — Полы с подогревом | LATICRETE

Система напольного отопления STRATA_HEAT™ является самой передовой системой лучистого теплого пола в мире. Система, состоящая из высокоэффективного нагревательного провода для пола, разъединяющего мата, термостата с поддержкой Wi-Fi и первой в мире теплопроводной тонкодисперсной добавки, представляет собой самую передовую и эффективную систему обогрева пола для вашей следующей установки.

• Равномерность и энергоэффективность в одной системе напольного отопления
• Возможна установка напольного отопления высочайшего качества

STRATA_HEAT является частью гарантии LATICRETE Lifetime System Warranty, предоставляя вам один источник, одну гарантию от основания до затирки — ни одна другая компания не может сравниться с инновационными характеристиками или предложить такую ​​обширную линейку продуктов.

Увеличьте ТЕПЛО с помощью самой высокоэффективной системы напольного обогрева!

Интеллектуальный ЖК-термостат STRATA_HEAT™

Интеллектуальный ЖК-термостат STRATA_HEAT™ с сенсорным экраном, управляемый по Wi-Fi, представляет собой термостат лучистого тепла с двойным напряжением 120/240 В, который прост в установке и использовании.

Доступность в стране

• США
• Канада

Термостат STRATA_HEAT Wi-Fi

Термостат STRATA_HEAT™ Wi-Fi представляет собой сенсорный ЖК-термостат с подогревом пола с двойным напряжением 120 В/240 В и поддержкой Wi-Fi, который прост в установке и использовании.

Страна Доступность

• США
• Канада

Термопакет STRATA_HEAT™

STRATA_HEAT™ Thermal Pack представляет собой запатентованную добавку, в которой используется технология термодиффузии™. Тепло, выделяемое бесшовной проволокой STRATA_HEAT, равномерно распределяется по всему клею, обеспечивая более быстрый нагрев пола и более комфортную и энергоэффективную укладку!



Страна Доступность

• США
• Канада

Термостат STRATA_HEAT™

Термостаты STRATA_HEAT™ рассчитаны на два напряжения 120/240 В и просты в использовании; Программируемый термостат STRATA_HEAT — это цифровой программируемый термостат, а термостатом STRATA_HEAT Wi-Fi можно управлять с помощью технологии смартфона.

Старые модели скоро будут сняты с производства, чтобы узнать о новых версиях, щелкните ниже.

STRATA_HEAT Интеллектуальный ЖК-термостат

STRATA_HEAT WiFi-термостат

Доступность в стране

• США
• Канада

Бессростковый провод STRATA_HEAT™

STRATA_HEAT™ Spliceless Wire — это бесстыковая нагревательная проволока, ориентированная на производительность, которая максимизирует теплопередачу и упрощает процесс установки. Эта проволочная система обогрева пола предназначена для использования под многими типами готовых напольных покрытий, чтобы обеспечить роскошь и комфорт.

Доступность в стране

• США
• Канада

Коврик STRATA_HEAT™

Коврик STRATA_HEAT™ сочетает в себе удобство проводов для обогрева пола с преимуществами разделяющей мембраны STRATA _MAT™.

Доступность в стране

• США
• Канада

Ресурсы

• LATICRETE поможет вам спроектировать пространство для ваших полов с подогревом с помощью нашего бесплатного и простого в использовании инструмента для проектирования полов, который упрощает добавление лучистого обогрева полов.
• Брошюра STRATA_HEAT (английский/испанский) >
• STRATA_HEAT Брошюра (французский) >
• Нажмите здесь, чтобы посмотреть короткие видеоуроки по использованию и установке этих продуктов для обогрева пола.
• Стоит ли покупать полы с подогревом? Узнайте, почему системы лучистого теплого пола в нашем блоге.

Посмотрите видео, чтобы узнать о компонентах системы теплого пола STRATA_HEAT™ и о том, как их установить с помощью пробной установки.

У вас есть проект, который вы хотели бы обсудить? Заполните форму ниже, и специалист LATICRETE свяжется с вами.

Имя

Фамилия

Название компании

Адрес

Адрес 2

Город

Штат/Провинция

Телефон

Электронная почта

Информация о проекте

Откуда вы узнали о нас?

Я не робот

Часто задаваемые вопросы о ламинате

| Наши услуги

Чтобы иметь возможность использовать wineo в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.

• Когда стяжка готова к укладке?

  Стяжка должна быть выровнена, выдерживать нагрузку и оставаться сухой. Максимальный допуск по высоте согласно DIN 18202, равный 3 мм на погонный метр, не должен превышаться. Значение остаточной влажности не должно превышать 2,0 СМ % для цементной стяжки и 0,5 СМ % для ангидридной стяжки. Для полов с подогревом значение для цементной стяжки снижается до 1,8 СМ%, а для ангидридной стяжки до 0,3 СМ%

• Что такое ламинат DPL?

   DPL означает «ламинат прямого прессования» и означает, что несущая плита (HDF) сплавляется вместе под высоким давлением и нагревом за одну операцию с накладкой, декоративным слоем и встречным вытягиванием. Накладка образует самый верхний защитный слой и, благодаря используемой прижимной пластине, индивидуально адаптируется к структуре декора. Декоративная бумага придает полу его внешний вид. Несущая пластина служит для устойчивости и является держателем профилей. Аналогом служит стабильность размеров отдельных элементов.

• Почему необходимо использовать пароизоляцию?

  Для готовых к укладке минеральных оснований, таких как стяжка или бетон, в неблагоприятных климатических условиях. Влага может подниматься и вызывать вздутие в области шва. Пароизоляция защищает несущую плиту от поднимающейся из-под земли сырости. Пароизоляция, обычно полиэтиленовая пленка толщиной 0,2 мм, укладывается под звукоизоляцией ударного шума на основание, внахлест на 20 см и натягивается на стены вверх.

• Можно ли укладывать ламинат на пол с подогревом?

  Ламинированное напольное покрытие (7-8 мм) характеризуется благоприятным сопротивлением теплопередаче ≤ 0,06 (м²K) Вт и позволяет экономично эксплуатировать водяной теплый пол. Основа изоляции должна соответствовать системе, сопротивление теплопередаче не должно превышать 0,02 (м²K) Вт. Температура поверхности уложенного ламината не должна постоянно превышать 27 °C. Электрические теплые полы должны быть регулируемыми и плавно повышать и понижать температуру, как водяные теплые полы, температура поверхности не должна превышать 27°C.

• Существует ли предписанное направление укладки ламината?

   Обязательного направления укладки нет, однако это может повлиять на соотношение оптических размеров изображения помещения, поэтому мы рекомендуем направление укладки на свет.

• Нужно ли использовать подложку?

   Подложка образует интерфейс с полом и берет на себя важные функции, такие как компенсация точечных ударов. Они защищают всю систему при ежедневном использовании и могут защитить от поднимающейся влажности, а также уменьшить шум от ходьбы и шагов.

• Вредны ли выделения формальдегида из ламината?

  Ламинированные полы имеют древесный материал в качестве носителя и содержат, как и любой продукт из натурального дерева, формальдегид. Возможное количество выбросов для полов из ламината составляет 0,03 промилле. Это значение ниже допустимого предела E1 в 0,1 ppm, а также ниже требований 0,05 ppm Голубого ангела и практически считается «свободным от загрязняющих веществ».

  (Blauer Engel)

• Из чего состоит ламинат?

  Пол из ламината имеет в качестве основы древесноволокнистую плиту высокой плотности и состоит примерно на 90% из древесных волокон, которые склеены экологически чистой клеевой смолой примерно на 10% и сильно спрессованы.
