Сборка кровати с подъемным механизмом, видео инструкция, обзор процессов

Иметь удобную и красивую кровать мечтает каждый, но для малогабаритного жилья сложно подобрать модель, которая одновременно отвечала бы всем этим требованиям. Здесь важно рационально использовать ограниченную площадь комнаты, поэтому стоит обратить внимание на вариант с подъемным механизмом. Самостоятельная сборка кровати с подъемным механизмом по инструкции на видео является вполне доступным процессом.

Содержание

  1. Что потребуется для работы
  2. Этапы сборки
  3. Сборка основания
  4. Монтаж ножек
  5. Монтаж угловых стяжек
  6. Крепление подъемного механизма
  7. Монтаж рамы и матрасодержателей
  8. Возможные трудности
  9. Видео

Что потребуется для работы

Наличие удобной кровати позволяет человеку высыпаться и восстанавливать силы перед новым днем. Если спальня не отличается большими размерами, не стоит огорчаться. Достаточно выбрать кровать с подъемным механизмом, для которого характерны компактные размеры, высокий комфорт и оригинальный дизайн. Причем, стоимость такой мебели может быть разной, поэтому можно подобрать вариант на любой кошелек. А чтобы сэкономить еще больше, стоит проанализировать, как собирают такие конструкции профессионалы, и сделать то же самое.

Схема сборки кровати с подъемным механизмом достаточно проста, но вначале следует узнать основные достоинства подобной мебели. Изделия такого плана обеспечивают человека комфортом во время отдыха и сна, но при этом не занимают много свободного места в комнате. Подъемный механизм крепится на вместительный короб, внутри которого можно хранить постельное белье, покрывала. Таким образом, при маленькой площади можно решить проблему хранения постельных принадлежностей. По этим причинам кровати с подъемным механизмом так популярны среди владельцев небольших по площади городских квартир.

Для самостоятельной сборки подобной конструкции понадобится такие инструменты и материалы:

  • метизы;
  • набор отверток, накидной гаечный ключ, шуруповерт;
  • гаечный ключ;
  • измерительная рулетка;
  • строительный уровень;
  • молоток;
  • лист бумаги, простой карандаш.

Таким образом, для работы не потребуется дорогостоящего оборудования или редких инструментов, что существенно облегчает подготовительный этап.

Этапы сборки

Весь процесс сборки состоит из нескольких важных этапов:

  • монтаж короба и основания;
  • крепление ножек при необходимости;
  • монтаж угловых стяжек;
  • установка подъемного механизма;
  • монтаж траверса;
  • монтаж рамы и матрасодержателей.

Сборка основания

В инструкции по сборке кровати с подъемным механизмом указаны все процессы работы. На первом этапе понадобится:

  • извлечь все элементы будущей конструкции из упаковочной пленки, осмотреть их на предмет наличия дефектов. Если один из элементов имеет дефект, его потребуется заменить. Каркас с трещинами вряд ли будет надежен и безопасен для сна;
  • разложить царги по назначению на полу стороной с отверстиями кверху;

Далее нужно собрать основание, периметр конструкции, состоящий из головной спинки, трех царг. Для этого потребуется:

  • соединить царги между собой при помощи крепежных элементов, а затем навесить на собранный своими руками короб изголовье кровати;
  • для фиксации отдельных элементов конструкции в единое целое потребуется воспользоваться шуруповертом и винтами.

Отметим, что в некоторых моделях могут применяться силовые элементы продольного характера. К примеру, цельные продольные стяжки, а также уголки или кронштейны, которые фиксируются на каркасе с помощью винтов. Это важно учесть в процессе работы.

Сборка корпусаДля удобства сборки каркас кровати Селена выполнен из полусобранных блоков:
1 — Фасадная часть, 2 — Изголовье, 3 — Левая планка, 4 — Правая планка, 5 — Поперечина, 6 — Продольная планка.

Монтаж ножек

Опоры конструкции фиксируют на каркасе с применением специальных площадок, располагающихся на самих продольных элементах, или прикручивающиеся отдельно на царги. Затем прикрепляют полки, уголки в верхней части царг. Некоторые модели кроватей не имеют отдельно стоящих опор, вместо которых применяется цельная боковина.

Специалисты настаивают, что дожимать винты сразу не стоит, ведь в дальнейшем потребуется выровнять царги, полки, уголки в перпендикулярной плоскости. Механизм подъема крепят на следующем этапе работы.

Монтаж угловых стяжек

Этот процесс выполняется после крепления опор на кровать и необходим для придания конструкции большей надежности, устойчивости. Каждая из угловых стяжек состоит из 5 деталей:

  • самой стяжки;
  • 2-х футорок;
  • 2-х болтов с потайной головкой.

Для работы потребуется воспользоваться сверлом 10 мм, отверткой, шестигранником или молотком. При необходимости разобрать конструкцию, наличие стяжки позволит без труда отсоединить детали одну от другой.

Угловая стяжка

Крепление подъемного механизма

На следующем этапе работы следует выполнить установку и крепление подъемного механизма на кровать. Крайне важно не допустить ошибку при его размещении и определении сторон, ведь в противном случае плавная работа механизма будет нарушена.

Для этого потребуется:

  • зафиксировать каркас кровати на механизме подъема. Используйте для этих целей винты. Прежде чем затянуть крепления окончательно, обязательно выровняйте зазоры между каркасом и основанием;
  • Уточнить необходимый уровень силы для управления модели. Установку агрегата в подъемный механизм следует выполнять своими руками цилиндром вверх, используя гайки со стопорным кольцом, фторопластовые шайбы;
  • затянуть гайки до упора, а затем немного ослабить крепление, оставив минимальный люфт. Работу механизма подъема стоит проверить несколько раз.
Крепление подъемного механизма

Монтаж рамы и матрасодержателей

На каркас кровати стоит установить комфортабельные в использовании ручки для беспроблемного управления конструкцией, а также ограничитель для матраса. Завершить все работы нужно монтажом дна кровати и надеванием чехла на ее периметр.

Если основание состоит из ламелей (от 15 до 25 штук в зависимости от модели), их потребуется забить в специальные держатели при помощи молотка. Каждая ламель фиксируется с обеих сторон, поэтому процесс может занять некоторое время. Теперь вы знаете, как собрать кровать с подъемным механизмом, поэтому это задание не вызовет трудностей.

Установка ламелей

Возможные трудности

Конечно, профессионалы с большим опытом сборки разного рода мебели с легкостью справляются со сборкой кроватей с подъемным механизмом. Но у новичков в этом деле могут возникнуть некоторые трудности, с которыми можно ознакомиться в таблице.

Возможные трудности Решение проблемы
Необходимость в сверлении отверстий Отверстия под крепежные элементы потребуется выполнить в разных частях конструкции. Особенно важно, правильно организовать их в спинке кровати для ее надежной фиксации на каркасе. Для создания отверстий потребуется шуруповерт, а крепят изголовье с помощью винтов.
Сборка и установка газлифта Сам процесс монтажа довольно сложный, поэтому выполнять работу нужно без спешки, аккуратно, последовательно. Важно соблюдать симметрию в работе, придерживаться мер безопасности.
Промахи в нанесении разметки на каркас кровати Ошибка на данном этапе сведет на нет все старания, поэтому стоит заранее прочесть инструкцию по сборке от производителя данной модели. Также можно поинтересоваться мнением опытных мебельщиков.

Помните еще несколько важных моментов:

  • дефекты любого характера (сколы, трещины), которые стали следствием самостоятельной установки механизма подъема, не являются гарантийными;
  • время, которое будет затрачено на выполнение работы своими силами, не будет кем-либо компенсировано;
  • если в скором времени подъемник выйдет из строя, затраты на его ремонт не будут компенсированы, если будет доказано, что поломка стала следствием небольшого опыта в вопросах самостоятельного монтажа подобных агрегатов.

Еще продемонстрируем поэтапную сборку кровати с подъемным механизмом по инструкции на видео, представленном ниже. После его просмотра у вас точно не возникнет трудностей в работе.

Видео

Как собрать кровать с подъемным механизмом своими руками: инструкция по сборке

Настоящая находка для небольших квартир – кровати со встроенными ящиками и подъемным механизмом. В нишах под спальным местом можно хранить постельное белье и другие габаритные вещи. А самое удобное – не придется выдвигать ящики и царапать пол роликами.

Для экономии полезной площади и приданию комнате надлежащего интерьера нужно сочетать стильную и компактную мебель.

Ведь получить доступ к внутреннему наполнения можно, одним движением руки. Рассказываем, как осуществляется сборка подъемного механизма кровати в домашних условиях.

  • Преимущества и недостатки кровати с подъемным механизмом
  • Характеристика кровати с подъемным механизмом
  • Как работает подъемный механизм
  • Разновидности механизмов подъема
    • Ручной
    • Пружинный
    • На газовых амортизаторах
  • Как выбрать кровать с подъемным механизмом
  • Как своими руками собрать кровать с подъемным механизмом
    • Необходимые инструменты и крепежные элементы
    • Этапы работы
    • Сборка основания и короба
    • Монтаж ножек и установка угловых стяжек
    • Крепление рамы и матрасодержателей
  • Распространенные проблемы и ошибки
  • Видео: сборка кровати с подъемным механизмом

Преимущества и недостатки кровати с подъемным механизмом

Главный плюс таких кроватей – экономия пространства. В секциях под спальным местом достаточно пространства для хранения габаритных вещей. Частично такая кровать может заменить шкаф. За счет того, что доступ к внутреннему наполнению осуществляется за счет подъема верхней планки, нет необходимости освобождать пространство рядом с кроватью, чтобы беспрепятственно выдвигать ящики.

К тому же, напольное покрытие или ковер не будет страдать от колесиков. Даже если не использовать кровать в качестве места хранения вещей, подъемный механизм будет удобен. Благодаря нему гораздо удобнее совершать уборку под мебелью.

Кровать с подъемным механизмом будет удачным решением для маленькой спальни.

Есть ли у таких кроватей недостатки? Увы, но стоимость конструкций на порядок выше, чем цена на обычные модели без подъемного механизма. Второй нюанс – менее существенный. Под кроватью будет регулярно скапливаться пыль, поэтому вещи придется хранить в коробках или контейнерах.

Характеристика кровати с подъемным механизмом

Обычно в такие кровати устанавливают самые надежные комплектующие и прочные ламели. То есть, конструкция создана с учетом всех механических нагрузок. Мебель состоит из ровного основания, ниши и встроенным механизмом, за счет которого верхняя часть поднимается вверх или в сторону.

Существуют несколько видов подъемных механизмов для кроватей.

В большинстве современных моделей устанавливается газлифт, но также встречаются кровати с пружинным и ручным механизмом. Такую мебель можно собрать своими руками: это не так сложно, как может показаться на первый взгляд.

Как работает подъемный механизм

В зависимости от типа механизма, основание может легко подниматься или процесс потребует усилий. Спальное место приподнимается и откидывается в сторону или перпендикулярно (к изголовью).

Используйте качественный механизм для кровати.

Когда планка поднята, открывается доступ к внутреннему наполнению.

Разновидности механизмов подъема

В современных моделях чаще встречается газлифт или пружинный механизм. Ручная система на петлях была популярна несколько десятилетий назад, сейчас такая мебель встречается редко.

Механизм может изготавливаться из разных материалов.

Ручной

Наиболее простой механизм без вспомогательных устройств, которые упрощают подъем основания. Но, в то же время, он самый прочный. Работает за счет движения мебельных петель. Во время подъема весь вес ложится на руки, поэтому получить доступ к внутреннему содержимому может не каждый.

Механизм трансформации французская раскладушка получил широкое распространение.

Для ребенка эта задача будет трудно осуществимой. При неосторожном обращении может случиться деформация корпуса. Особенно, если кровать сделана из недорогого ДСП, который не выдерживает частой эксплуатации.

Пружинный

Это бюджетный вариант, который устанавливается в кровати эконом класса, а также в некоторые модели средней ценовой категории. При подъеме вес корпуса частично ложится на пружины, благодаря чему справиться с ним может даже человек, не обладающий развитой физической силой.

Двуспальная кровать с подъемным механизмом на пружинах стоит значительно меньше, нежели аналог на газовых амортизаторах.

Однако ребенку будет трудно приподнять основание. Серьезный недостаток механизма – недолгий срок эксплуатации. Обычно производители заявляют о 5 годах, в течение которых устройство остается пригодным. Затем пружины растягиваются.

На газовых амортизаторах

Газлифт является наиболее совершенным механизмом. Подъем спального места практически не требует физических усилий: основная масса ложится на устройство. Работает бесшумно, основание опускается и поднимается плавно, надежно фиксируется в вертикальном положении.

Подъемные механизмы могут быть ручными, на пружинах и на газовых амортизаторах.

Механизм может бытьу становлен в любую кровать. Производители заявляют о 10 годах срока службы устройства. Единственный недостаток – высокая стоимость по сравнению с другими моделями. Но в перспективе длительной эксплуатации приобретение будет выгодным.

Каждый для себя самостоятельно выбирает механизм трансформации кровати.

Как выбрать кровать с подъемным механизмом

Чтобы подобрать подходящую мебель, стоит ориентироваться на условия эксплуатации:

  • если не требуется регулярно поднимать основание (к примеру, в кровати хранятся вещи, которые редко используются), можно приобрести модель с ручным механизмом;
  • для регулярной эксплуатации подойдут пружинные установки или модель с газовыми амортизаторами;
  • для детской комнаты лучше выбрать кровать с газлифтом, однако подойдет и с пружинным механизмом, если в течение нескольких лет планируется смена мебели.
Создавать кровать своими руками, вы всегда сможете получить большое удовольствие.

Важно обращать внимание на материалы изготовления, а именно – прочность ламелей. В бюджетных моделях обычно используется недорогая ДСП, которая может быстро прийти в негодность. Лучшими по соотношению с ними будут кровати из МДФ. Этот материал прочен, безопасен.

После поднятия основания вы получите доступ к большому количеству пространства.

Чем больше мебель, тем больший вес будет ложиться на механизм. По стандарту такие кровати имеют длину 2 м и ширину 90 см (односпальные) и 2 м (двуспальные). Габариты изделия необходимо учитывать при выборе механизма. Стоит уточнить у производителя, на какие нагрузки он рассчитан.

Как своими руками собрать кровать с подъемным механизмом

Если подобрать качественные материалы и точно рассчитать чертежи, получится собрать кровать с подъемным механизмом своими руками. Для изготовления используют ДСП, ОСП, МДФ или фанеры. Корпус можно изготовить из массива дерева, если позволяют возможности.

Но подъемную планку стоит делать из более легких материалов, чтобы не давать высокую нагрузку на механизм. Лучше остановить выбор на МДФ: это безопасные плиты, созданные на основе стружки и смолы, они прочны и удобны в работе. Также важно подобрать обивочную ткань и наполнитель.

Необходимые инструменты и крепежные элементы

Прежде, чем приступать к сборке, нужно подготовить материалы изготовления и необходимый набор инструментов:

  • шуруповерт;
  • болгарка с диском для металла;
  • сварочный аппарат;
  • электролобзик;
  • строительный фен;
  • мебельный степлер;
  • рулетка;
  • уровень;
  • карандаш;
  • стальные планки;
  • стяжки, уголки, кронштейны.
Перед работой нужно подготовить все необходимые инструменты.

Этапы работы

Первом делом необходимо вырезать детали по чертежам.

Дальнейшая инструкция по сборке кровати с подъемным механизмом выглядит следующим образом:

  • сборка корпуса;
  • монтаж ножек, угловых стяжек;
  • установка механизма подъема;
  • крепление рамы.

На первых этапах работы ведутся также, как и сборка обычной кровати. Различие лишь в установке подъемного механизма.

Сборка основания и короба

Периметр корпуса состоит из изголовья и 3 царг, которые необходимо соединить между собой мебельными стяжками или уголками и кронштейнами, которые крепятся винтами. Работу лучше выполнять с напарником, который будет придерживать соединяемые детали.

Каждая частичка кровати должна быть продумана.

Важно проверить ровность пола: если кровать будет установлена с перекосом, механизм не сможет нормально функционировать. Как собрать основание и корпус:

  • детали соединяют на полу во избежание перекосов;
  • для выравнивания углов используют строительный угольник;
  • стяжку осуществляют строительными уголками, шляпки саморезов должны слегка утопать в толще плиты;
  • места стыков дополнительно проклеиваются;
  • спилы обрабатываются от заусенцев;
  • для двуспальных кроватей рекомендуется сделать дополнительную продольную стойку посередине.
В различных моделях могут использоваться разнообразные продольные силовые элементы.

После сборки короба не нужно сразу затягивать болты. Это делают только после выравнивания конструкции по уровню. И проверки точности углов. В готовый короб монтируются поперечные перегородки, которые создадут секции для хранения вещей.

Серийная мебель обычно комплектуется собранным механизмом.

Этот этап можно пустить, если нет необходимости в создании отдельных “ящиков”.

Важно! Деревянные материалы необходимо предварительно обработать морилкой, после сборки отшлифовать и покрыть лаком.

Подъемный короб собирается по тому же принципу, что и основание. Для изготовления используются 3 царги. К ним крепится основание каркас спального места и ламели.

Монтаж ножек и установка угловых стяжек

Ножки крепятся либо на специальные площадки, которые расположены на элементах каркаса, либо бруски (40х50) вкручиваются шурупами внутрь конструкции.

Важно! С помощью уровня нужно определить высоту разных участков, чтобы выровнять ножки по высоте.

Основание, на котором впоследствии будет размещаться матрас, обычно комплектуется ламелями.

Самый главный этап в сборке корпуса – соединение деталей уголками. Перед креплением необходимо проверить, чтобы все углы были строго 90 градусов. После соединения места стыков лучше обработать клеем, а его излишки сразу удалить.
Установка подъемного механизма

Важно! Вес подъемной планки ложится не только на руки и амортизаторы, но и на фурнитуру. Поэтому необходимо выбрать наиболее надежные крепления.

Спальное место на котором встроены подъемные механизмы, обеспечивает эргономичность пространства.

Подъемный механизм можно изготовить своими руками, но лучше заказать готовый на мебельной производстве или в специализированных магазинах.

Как осуществляется монтаж механизма:

  • верхняя планка механизма монтируется к цоколю короба и обрешетке спального места, для этого потребуется металлическая планка жесткости из уголкового проката;
  • чтобы облегчить скольжение шарниров, к коробу крепится нижняя опорная планка.

После установки необходимо проверить прочность креплений и подтянуть (но не перетягивать) болты.

Крепление рамы и матрасодержателей

С помощью саморезов ко внутренней стороне подъемной планки крепятся рейки (примерно 20х80 мм). Их выравнивают по нижнему краю периметра.

Длительная и бесперебойная эксплуатация возможна только при правильной сборке мебели.

На реи укладываются ламели, длина которых соответствует длине мебели. Их крепят на опорные рейки с шагом 15 см. Можно использовать фанеру, если установлена дополнительная центральная стойка.

Распространенные проблемы и ошибки

Главной проблемой при сборке кровати с подъемным механизмом становится несоблюдение расчетов и неточное соединение углов. Очень важно соблюдать размеры планок. Если нет возможности разрезать листовой материал в домашних условиях, лучше заказать распил.

Классические размеры двухспальной кровати с дополнительным устройством подъемного механизма.

Точная стыковка углов обеспечит надежность конструкции и точное прилегание подъемной планки к основанию. Если выбран механизм подъема с газлифтом, необходимо уточнить его усиление: для каких моделей кровати он подходит. Его монтируют с помощью гаек со стопорным кольцом и шайб из фторопласта. Цилиндр креплений должен быть вверх.

Кровать с широкими бортами основания, изготовленная из дерева.

Бывает, что подъемную планку довольно тяжело приподнимать. Дело может быть в креплениях, которые закручены слишком туго. При установке их необходимо закрутить до упора, а затем слегка ослабить, чтобы получить минимальный люфт. Затем убедиться, что механизм работает правильно.

Весь процесс сборки должен выполняться строго по инструкции.

Для удобства подъема планки стоит монтировать на каркас ручки, а также ограничитель для матраса. Этот нехитрый способ сделает эксплуатацию кровати еще удобнее. Кровать с подъемным механизмом, собранная вручную, гораздо надежнее заводских моделей.

Для завершения сборки осталось лишь уложить дно кровати и надеть чехол на ее периметр.

Все дело в возможности выбрать материалы самостоятельно. Такая мебель будет стоить дешевле. Учитывая, что процесс сборки не так сложен, это может стать серьезной экономией для бюджета.

Видео: сборка кровати с подъемным механизмом

Как собрать кровать с подъемным механизмом своими руками

Для экономии полезной площади и приданию комнате надлежащего интерьера нужно сочетать стильную и компактную мебель одновременно.



Создавать кровать своими руками, вы всегда сможете получить большое удовольствие.



Односпальная кровать с подъемным механизмом подарит вам большое количество свободного места для хранения вещей.

Удачным решением этого вопроса является кровать с подъемным механизмом. Компактные ниши, расположенные внутри таких кроватей, могут вместить большое количество постельных принадлежностей, освободив остальное пространство комнаты.

Стильная двухспальная кровать для большой комнаты.

Устройство подъемного каркаса для двухспальной кровати.

Основное преимущество достигается за счет подъемного механизма, который без особых усилий обеспечивает доступ к вещевым ящикам, приподнимая основание с матрасами над кроватью.

После поднятия основания вы получите доступ к большому количеству пространства, так называемым ящикам для хранения вещей.

Управляться с подъемным механизмом с легкостью сможет даже подросток.

Содержание

  • 1 Необходимые инструменты
  • 2 Сборка основания кровати
  • 3 Сборка подъемного механизма
  • 4 ВИДЕО:
  • 5 50 фотографий кроватей с подъемным механизмом:

Необходимые инструменты

Для начала нужно подготовить весь необходимый инструмент. В сборочный комплект входит множество различных сборочных элементов, таких как винты, саморезы, болты.

Маленькая комната легко впишет в свой интерьер стильную односпальную кровать с подъемным механизмом.

А, значит, не обойтись без отвертки и накидного гаечного ключа, или шуруповерта с полным набором насадок.

Каркас кровати должен надежно крепиться на профессиональный подъемный механизм.

В новых моделях часто используются евровинты с потайной головкой и внутренним шестигранником, так что возможно придется запастись и такими специфическими ключами.

Отделка кровати может быть, как деревянной, так и в тканевой отделке.

Также не будут лишними рулетка и уровень. Такой процесс, как сборка кровати с подъемным механизмом, представляет определенную сложность, поэтому заранее изучите схему сборки и подготовьте инструмент.

Для комфортного сна необходимо подобрать качественное ортопедическое основание.

 Перечислим еще раз список необходимых инструментов:

Кровать с подъемным механизмом также необходимо снабдить качественным матрасом.

  • гаечный ключ;
  • шуруповерт;
  • шестигранник;
  • рулетка;
  • уровень.

Чертеж простого варианта крепления подъемного механизма.

Сборка основания кровати

Первым шагом будет сборка основания кровати , ее периметра, который состоит из головной спинки и трех царг. Соединяем царги между собой.

Каждая частичка кровати должна быть продумана, и в итоге приносить только удобство пользователю.

В различных моделях могут использоваться разнообразные продольные силовые элементы. В основном, это либо цельные продольные стяжки, либо уголки и кронштейны, крепящиеся при помощи винтов.

Классические размеры двухспальной кровати с дополнительным устройством подъемного механизма.

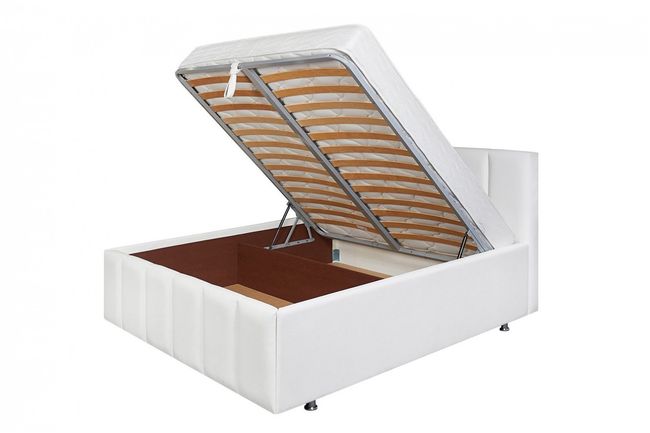

Кровать с подъемным механизмом, весь каркас которой выполнен в коже.

Ножки кровати крепятся на специальные площадки, которые могут располагаться либо на самих продольных элементах, либо прикручиваются отдельно на царги.

Собирать кровать с подъемным механизмом лучше всего не в одиночку.

Далее нужно прикрепить полки и уголки в верхней части царг. Не спешите дожимать винты, так как в дальнейшем придется выравнивать царги, полки и уголки в перпендикулярной плоскости.

Подъемный механизм должен выбирать максимально качественный, для того, чтобы он смог прослужить длительный срок.

У изголовья на боковых царгах нужно закрепить подъемный механизм, причем с минимальным люфтом. После этого соберите основание воедино, прикрутив головную спинку к царгам.

Процесс сборки кровати с подъемным механизмом требует использования большого количества инструментов.

Сборка подъемного механизма

Далее кладем каркас кровати и закрепляем его винтами на механизме подъема. Перед окончательной затяжкой этих винтов необходимо выровнять зазоры между каркасом и основанием.

Кровать, основание которой разделено на несколько отсеков для хранения вещей.

Подъемный механизм должен быть выполнен из высокопрочного механизма.

При установке газового амортизатора важно уточнить его усилие, рассчитанное для кровати данной модели. С помощью гаек со стопорным кольцом и фторопластовых шайб устанавливаем газовый амортизатор в механизм подъема цилиндром кверху.

Кровать с широкими бортами основания, изготовленная из дерева.

Односпальная кровать также может быть легко и просто дополнена подъемным механизмом.

Гайки нужно затянуть до упора, слегка ослабив для обеспечения минимального люфта. Убедитесь в правильной работе механизма подъема. Прикрепите на каркас ручки для удобного подъема и ограничитель для матраса.

Весь процесс сборки должен выполняться строго по инструкции, для того, чтобы в последствие избежать возникновения ошибок.

Для завершения сборки осталось лишь уложить дно кровати и надеть чехол на ее периметр. Теперь, зная как собрать кровать с подъемным механизмом, эта задача становится всего лишь конструктором «для взрослых».

Кровать с подъемным механизмом, изготовленная из массива дерева.

Двухспальная кровать с подъемным механизмом всегда станет идеальным дополнением интерьера вашей спальни.

ВИДЕО:

50 фотографий кроватей с подъемным механизмом:

Предыдущая

КроватиПреимущества создания откидной кровати своими руками

Следующая

КроватиБалдахин над кроватью своими руками.

Сборка кровати с подъемным механизмом, инструкция, видео, этапы работы

Преимущества кровати с возможностью подъема матраса хорошо известны многим пользователям — в условиях ограниченного пространства она позволяет удобно хранить постельные принадлежности и прочие вещи. Частично сгладить главный недостаток такой модели — высокую стоимость — можно, отказавшись от услуг профессиональных сборщиков мебели. Для самостоятельного выполнения работы понадобится набор доступных инструментов. Предлагаемая в комплектации производителя схема подскажет, в каком порядке осуществляется сборка кровати с подъемным механизмом, видеоинструкция подробно разъяснит все сложные моменты. В большинстве случаев для получения устойчивой надежной конструкции достаточно просто следовать пошаговому алгоритму. Отклонения от стандартной схемы при соединении деталей таких кроватей наблюдаются редко.

Содержание

  1. Необходимые инструменты и крепежные элементы
  2. Этапы работы
  3. Сборка основания и короба
  4. Монтаж ножек и установка угловых стяжек
  5. Установка подъемного механизма
  6. Крепление рамы и матрасодержателей
  7. Распространенные проблемы и ошибки
  8. Видео

Необходимые инструменты и крепежные элементы

Все действия начинаются с изучения инструкции по сборке кровати с подъемным механизмом, сверки заявленной комплектации с фактическим количеством элементов и оценки их состояния. Как правило, все необходимые крепежные детали, фурнитура (саморезы, метизы или гвозди, евровинты, стяжки или болты для крепления царг, веревочная или любая другая подъемная ручка) поставляются в базовом комплекте. После сверки их количества, чтобы сложить все мелкие части, стоит взять 2 коробки. Одну — для подъемного механизма, другую, по возможности с разными отделениями, — для остальных крепежей.

Шестигранный ключ для затягивания болтов также обычно поставляется в базовой комплектации. При его отсутствии этот инструмент подготавливается вместе с остальными. Базовый список:

  • шуруповерт, отвертки с разными насадками, накидной гаечный ключ;
  • измерительные инструменты: рулетка, уровень, карандаш;
  • молоток для подгонки ламелей.

Дополнительно нужно подготовить чистое ровное основание с достаточной площадью. Этап подготовки завершается повторным осмотром состояния основных элементов мебели. Поврежденные детали меняются без промедлений.

Собирать кровать рекомендуется как минимум с одним помощником.

Шуруповерт и отвертки с разными насадкамиУровень, рулетка, карандашМолоток для подгонки ламелей

Этапы работы

Основным ориентиром служит руководство производителей. При правильном подходе работы начинаются с его изучения. Также будет полезно посмотреть видеоинструкции по сборке кровати с подъемным механизмом. Для каждой конкретной модели алгоритм действий может незначительно отличаться.

Сборка основания и короба

Работы по формированию короба-основания ведутся по простой схеме:

  1. Первыми соединяются передняя и 2 боковые стороны.
  2. На П-образной конструкции закрепляется центральная перекладина (она же выполняет функцию основной опоры корпуса).
  3. К боковинам крепится спинка.
  4. На коробе закрепляется днище.

У моделей с дополнительным царговым поясом схема сборки кровати немного усложняется. В таких случаях царги соединяются отдельно и монтируются на внутренней стороне корпуса. То же самое касается изделий с дополнительными силовыми элементами, фиксируемыми винтами после сборки и проверки ровности корпуса.

Сборка основания завершается креплением днища, проверкой или корректировкой углов и аккуратным затягиванием шурупов, без дожима.

Монтаж ножек и установка угловых стяжек

Отдельно стоящие опоры есть далеко не у каждой модели, у ряда современных кроватей эти функции выполняют цельные боковины. В остальных случаях ножки соединяются с основанием винтами и гайками. Опытные мебельщики выполняют этот этап, следуя рекомендациям производителей, а именно — до монтажа угловых стяжек (самый распространенный вариант) или, наоборот, в последнюю очередь. Точная последовательность действий зависит от модели и уточняется заранее.

Угловые стяжки, укрепляющие конструкцию кровати, фиксируются на гайки с наружной и внутренней резьбой и потайные болты. Помимо отверток, чтобы собрать кровать, потребуется ключ-шестигранник. Как правило, эти элементы садятся на 2 крепежа на каждой стороне, с целью исключения перекосов стяжек их монтаж проводят после проверки ровности разметки.

Установка подъемного механизма

Подъемные механизмы обычно поставляются в собранном виде, нуждаясь лишь в правильном закреплении — цилиндром вверх, с учетом асимметричного исполнения деталей и недопустимостью погрешностей. У большинства моделей сначала они монтируются на нижней части каркаса винтами, затем — нижняя часть подъемного механизма прикручивается к внутренней стороне корпуса-основания. Для упрощения этих работ большинство производителей делают на ящиках специальные отметки или наколы.

После этого газовые амортизаторы вставляются в подъемный механизм и затягиваются гайками. Фиксация этих элементов осуществляется фторопластовыми шайбами и гайками со стопорным механизмом. На этом этапе устраняются любые риски люфтов — крепежи затягиваются до упора, ослабляясь в конце на половину оборота, не более.

Работа подъемного механизма проверяется несколько раз, наличие зазоров или перекосов между корпусом и коробкой кровати не допускается.

Крепление рамы и матрасодержателей

На финальном этапе сборки кровати с подъемным механизмом к правильно установленному каркасу крепится центральная ножка, выполняющая функции ограничителя, и ручки, упрощающие процесс подъема. Установка ламелей требует аккуратности и немалого количества времени. Пластины забиваются в держатели молотком или вручную при достаточной гибкости. Забивать оба конца одновременно нельзя, при правильном подходе в держатели плотно вставляется один край планки, после чего ламель слегка выгибается вверх и вставляется вторым концом (при необходимости — подбиваясь молотком). Процесс завершается укладкой матраса, повторной проверкой работы, натягиванием чехла. Ввод мебели в эксплуатацию допускается при отсутствии перекосов, скрипов, шатания или любых схожих дефектов.

Для кровати с ортопедическим днищем или большим количеством ламелей стоит приобретать жесткий или полужесткий матрас.

Распространенные проблемы и ошибки

Среди возможных проблем или нарушений технологии сборки выделяют:

  1. Ошибки при нанесении разметки или необходимость сверления отверстий. Некоторые модели поставляются с готовыми отверстиями, но в большинстве случаев они подготавливаются своими силами. Особого внимания требует спинка, малейшие ошибки при ее креплении приводят к перекосу всей конструкции.
  2. Ошибки при установке газлифта. Замена правой части на левую или отсутствие симметрии делает нагрузку на подъемный механизм неравномерной, что в итоге приводит к его быстрой поломке.
  3. Чрезмерное давление на ламели в момент установки.
  4. Сильное затягивание крепежей.
  5. Сборку кровати на неровном месте или пушистом ковре.
  6. Использование крепежей не той длины. В поставляемом комплекте могут находиться схожие по виду или назначению метизы разного размера. Случайная замена длинных крепежей на короткие считается ошибкой, собрать кровать с подъемным механизмом, как правило, в таких случаях не получится.

Большая часть приведенных ошибок является типичными, проявляясь как при соединении деталей кровати без подъемного механизма, так и при сборке моделей с газлифтом. Отдельные проблемы возникают при необходимости задействования особых инструментов для затягивания потайных болтов, изначальной закладки подъемного механизма в разобранном виде (низкая, но не нулевая вероятность) или наличии в схеме глухих отверстий. Последние указаны в чертеже, но фактически отсутствуют с целью сохранения целостности панели при транспортировке. Такие отверстия сверлят самостоятельно на начальных этапах монтажа.

Видео

Как собрать кровать с подъемным механизмом своими руками

Кровати с подъемным механизмом покупаются потребителями не только для повышения удобства и комфортности сна, а еще и для минимизации негативных последствий проживания в малогабаритных квартирах.

Жители хрущевок понимают, о чем речь, в них редко можно встретить спальную комнату, позволяющую установить хорошую современную двуспальную кровать. Если ее втиснуть в помещение, то для шкафа под постельные принадлежности не останется места.

А наличие кровати  с подъемным механизмом позволяет решить эту проблему без особых усилий.

Кровать с подъёмным механизмом своими руками

Плюсы и минусы подъемных механизмов

Хранение вещей частого использования под подъемным матрасом не всегда является оптимальным решением.

  1. Поднимать каждый день систему с матрасом довольно сложно. Приходится вначале убирать постель, а потом опять ее застилать.
  2. Не все механизмы могут компенсировать большой вес конструкции, необходимо прилагать значительные физические усилия для подъема кровати. Есть возможность значительно облегчить этот процесс, но по неизвестным причинам ни одна заводская модель не использует ее. Мы ниже в этой статье мы расскажем, как это сделать самостоятельно.
  3. Под матрасом собирается много пыли, все вещи и постельные принадлежности, хранящиеся под кроватью, надо тщательно укрывать для защиты от загрязнений.
  4. Постельные принадлежности полностью закрывают вентиляционные отверстия пространства под матрасом. В замкнутом объеме не может функционировать естественная вентиляция – повышаются параметры относительной влажности воздуха. Негативные последствия касаются вещей и всех конструкций кровати.

При заполнении пространства под матрасом нарушается естественная вентиляция кровати

Перечисленные проблемы являются недостатками кровати с подъемным механизмом. Но все не так плохо, ознакомьтесь с преимуществами конструкции.

  1. Универсальность. Кровать используется по прямому назначению и одновременно заменяет большой комод для хранения различных предметов. В ней можно складывать спальные принадлежности, сезонную одежду и обувь, редко используемые предметы, инструменты т. д. Большинство домохозяек имеет определенное количество вещей, которые и выбросить жалко, и носить не хочется. Они должны вначале отлежаться, а только после этого принимается решение об их дальнейшей судьбе.
  2. Возможность использования самых современных технических достижений. Если ранее механизмы для облегчения подъема имели только пружины, то сегодня весь процесс может управляться дистанционно при помощи инфракрасного переносного пульта.

Подъемным механизмом можно управлять дистанционно

Осталось объективно взвесить все достоинства и недостатки и только после внимательного анализа факторов принимать окончательное решение.

Виды подъемных механизмов для кровати

От их функциональности и надежности во многом зависит комфортность пользования кроватью. Всего существует три вида устройств: ручной, пружинный и газовый.

В связи с наличием огромного числа недостатков, ручной механизм в настоящее время для изготовления мебели не применяется.

Что касается двух других, то размеры, расположение рычагов, механическая схема и способ фиксации никаких принципиальных различий не имеют. Разница в накопителях потенциальной энергии.

Таблица. Виды и характеристики подъемных механизмов

Вид подъемного механизмаКраткое описание конструкции, преимущества и недостатки
Пружинный Традиционная, проверенная временем и многочисленными потребителями конструкция. Очень надежный механизм, энергия подъема аккумулируется обыкновенными витыми пружинами из специальной высоколегированной стали. В зависимости от расчетного веса корректируются параметры и количество пружин. Кроме того, конструкторы предусмотрели возможность изменения натяжения пружин самими потребителями, это преимущество намного улучшает комфортность пользования мебелью. Вы можете точно регулировать потенциальную энергию растянутой пружины за счет изменения мест ее крепления – учитывается вес конкретного матраса. Пружинный подъемный механизм практически не ломается, дешевый и простой в использовании, есть специальные упоры для фиксации выбранного положения. Единственный недостаток – иногда во время подъема пружины немного скрипят. Но в это время никто на кровати не спит и, соответственно, звуки никому не мешают.
Газовый Довольно новый механизм, для подъема кровати применяется потенциальная энергия сжатого газа. Главный элемент – специальный цилиндр с закачанным под высоким давлением газом. При поднимании/опускании кровати шток цилиндра с поршнем увеличивает или уменьшает объем полости, что приводит к изменению количества потенциальной энергии. Такой механизм имеет целый ряд недостатков. Первый – высокая стоимость, по цене он может в несколько раз превышать пружинный аналог. Второй – сложность изготовления. Надо обеспечить высокую точность обработки поверхностей поршня и цилиндра, сальников и манжетов. Конструкторы знают, что чем больше различных деталей имеет механизм – тем ниже его надежность. Объясняется все просто – каждая из многочисленных деталей может сломаться, а это оказывает негативное влияние на устройство. Третий недостаток – невозможность самостоятельно отрегулировать количество кинетической энергии. Воздух нагнетается при производстве, вам самостоятельно не удастся увеличить или уменьшить его давление. Во время эксплуатации кинетическая энергия постоянно немного уменьшается из-за негерметичности соединения, падения минимальные, но они всегда присутствуют. Энергия указывается на корпусе цилиндра, эти данные позволяют узнать, какой вес могут поднимать газовые механизмы.

Опытные мебельщики рекомендуют использовать пружинные механизмы подъема, за длительное время работы они еще не встречались с их механическими поломками из-за физического износа. Таких положительных характеристик не имеют газовые подъемники.

Цены на кровати с подъёмным механизмом

Кровать с подъёмным механизмом

Очень важный момент при изготовлении кроватей. Все советы даются на основе анализа практического опыта профессиональных мебельщиков.

Установка подъемного механизма — очень ответственный процесс

Место установки подъемника

Промышленные модели кроватей имеют только одно место крепления механизма – около изголовья к боковинам. Такая схема создает больше неудобств, чем преимуществ. Почему?

  1. В поднятом положении очень большое расстояние между матрасом и полом, не все имеют такой рост. Особенно большие проблемы возникают у женщин и детей.
  2. Устройство фиксации положения вставлено в корпус механизма, состоит из одного или нескольких рычагов. При поднятии кровати на максимальную высоту механизм автоматически срабатывает и фиксирует ее. Снятие фиксации может делаться двумя способами: дальнейшим незначительным поднятием матраса и ручным методом при нажатии на рычаг. Оба способа нельзя считать удобными. Первый мы уже немного рассматривали, людям с низким ростом и так сложно поднимать матрас. А второй способ еще труднее – надо одной рукой придерживать кровать, а второй выключать упорный механизм.

    Расположение механизма у изголовья создает определенные неудобства

  3. Постельное белье сползает к изголовью, доставать его оттуда затруднительно.
  4. Для поднятия матраса надо иметь мощные подъемники. Дело в том, то в этом случае срабатывают законы распределения сил, размер рычага большой (равняется длине кровати), что значительно увеличивает нагрузки на втором конце.

В связи с такими проблемами, опытные мебельщики настоятельно рекомендуют монтировать механизмы подъема не к боковинам у изголовья, а по одному у изголовья и изножья – кровать поднимается в сторону, все эксплуатационные показатели значительно улучшаются. Но есть и одна новая проблема: в зависимости от того, с какой стороны смонтирован механизм, кровать не может ставиться близко к стене, всегда должен быть проход.

Подъем матраса в сторону повышает удобство использования кровати

Этапы изготовления

Работы нужно предварительно спланировать, только таким способом можно добиться высокого конечного качества.

  1. Выбор модели. Определитесь с размерами и материалом изготовления кровати. Примерно рассчитайте количество материалов, доборных элементов и метизов, узнайте их стоимость.
  2. Нарисуйте подробный эскиз с указанием габаритных размеров всех главных элементов и узлов. Сделайте деталировку, подготовьте рабочие чертежи.
  3. Проверьте инструменты и специальные приспособления, если есть мастерская – освободите рабочий стол.

Начинать нужно с составления чертежа и расчета материалов для изготовления кровати

Настоятельно советуем при выборе модели кровати трезво оценивать свой практический опыт мебельного строительства. На практике все делать намного сложнее, чем читать об этом в статьях. Опытные плотники рекомендуют вначале изготовить своими руками несколько простых предметов мебели, а только потом браться за сложные.

Пошаговая инструкция

Мы сделаем детскую кровать из натуральных досок, механизм подъема крепится к изголовью и изножью и обеспечивает боковое опрокидывание матраса. Детям намного проще пользоваться таким устройством, о его преимуществах мы уже рассказывали. Размеры деталей не даются умышленно, каждый пусть изготавливает по своему эскизу. Главное понять технологию, рулеткой работать умеют все.

Составление чертежа кровати

Подготовка деталей кровати

Шаг 1. Подготовьте щиты для изготовления спинок и боковин. Доски должны быть ровными и пропущенными через двусторонний рейсмус, он сделает гладкими поверхности и выровняет пиломатериалы по толщине.

Намажьте доски клеем и плотно сожмите их струбцинами. В таком положении оставьте для высыхания клея примерно на сутки. Последняя операция – шлифовка поверхностей.

Выполнять это намного проще специальными электрическими шлифовальными машинками.

Доски склеивают в щиты и зажимают до высыхания струбцинами

Шаг 2. Подготовьте бруски для ножек и упоров подвижного элемента матраса, подойдут с размерами 30×40 мм. Поверхности также должны быть отшлифованными, перед этим пиломатериалы пропускаются на рейсмусе.

Бруски для ножек и щиты обязательно шлифуют до гладкости

Шаг 3. Нарисуйте эскиз спинки, если не нравится – рассмотрите несколько вариантов. Перенесите рисунок на мебельный щит, еще раз проверьте все размеры. Выпилите контур электрическим лобзиком.

Обращайте внимание, чтобы пила была острой и не оставляла с обратной стороны мебельного щита заусениц. Их потом необходимо убирать, а это потребует много времени.

Кроме того, могут оставляться следы на лицевой поверхности.

Переносят эскиз на щиты

Кромки отшлифуйте и пройдите ручным фрезером. Профиль фрезы выбирайте по своему усмотрению.

Кромки заготовок обрабатывают фрезером

Цены на линейный ряд фрезеров

Фрезер

Шаг 4. Установите декоративные палочки между двумя деталями спинки. Детали надо вырезать из бруска 20×20 мм, соединение делается шкантиками Ø 10 мм. Точно размещайте элементы, они должны быть полностью симметричными как по отношению к оси спинки, так и на спинке и изголовье.

Декоративные элементы крепят с помощью шкантов

Важно. Не забывайте, что кровать детская, тщательно закругляйте все острые углы, исключайте вероятность травмирования.

Шканты должны быть прочными, на узлы действуют большие усилия. Шканты и отверстия обязательно смазывайте столярным клеем.

Шаг 5. Согласно размерам подготовьте две боковины кровати. Делать их просто, вырежьте из ранее подготовленных мебельных щитов. Все углы тоже надо закруглять, а поверхности шлифовать.

Из досок делают две боковины кровати

Шаг 6. С двух сторон покройте детали кровати специальным защитно-декоративным средством.

Оно не имеет запаха, не вызывает аллергических реакций и одновременно надежно защищает древесину от вредителей, плесени и дает очень интересный оттенок.

Наносить надо два слоя, первый почти полностью впитывается, поверхность матовая. Второй уже остается на поверхности деталей и придает им блеск.

Все детали будущей кровати покрывают защитно-декоративным составом

Элементы кровати готовы, можно приступать к монтажу.

Сборка каркаса

Работы проще делать при помощи металлических уголков, они покупаются в мебельном магазине одновременно с подъемным механизмом. Вы уже знаете количество и номенклатуру крепежа и оптимальный тип подъемника.

Шаг 1. Отступите от верхней кромки боковин по 10 см. У нас обрешетка под матрас будет делаться из брусков толщиной 5 см, на эту величину утапливается матрас. Вся остальная его часть возвышается над каркасом. Сделайте разметку под металлические уголки. Не спешите, по несколько раз проверяйте правильность размещения крепежа.

Выполняют разметку под уголки

Шаг 2. Прикрепите уголки к двум боковинам.

Прикручивают уголки саморезами к боковинам

Практический совет. Чтобы не появился зазор между боковинами и спинками, уголок не прикручивайте около самого торца, а отступите от него 1–2 мм. Во время закручивания самореза спинка сильно притянется к торцам боковин, конструкция будет прочной и красивой. Устойчивость увеличивается за счет большой площади упора двух нагруженных деталей.

Шаг 3. Выставьте боковины на подставки и прикрутите их к изголовью и изножью.

Соединяют уголками боковины с изголовьем и изножьем

Шаг 4. Сделайте дно кровати. Можно использовать рейки 20×30 мм, всего надо три штуки: две по бокам и одну посередине. Дно закрывается тонкими ламелями.

Дно делают из продольных брусков и тонких поперечин

Цены на аккумуляторную дрель-шуруповерт

Аккумуляторная дрель-шуруповерт

Шаг 5. Изготовьте обрешетку под матрас. Подойдут бруски, длина зависит от размеров кровати.

Основание под матрас делают прямо в каркасе кровати

Важно. В связи с тем, что решетка кровати подъемная, она должна быть меньше корпуса примерно на один сантиметр по всему периметру. Чтобы этот параметр не сбивался во время изготовления элемента, пользуйтесь обыкновенными шаблонами.

Шаг 6. Закрепите к решетке и спинкам механизмы подъема. Отрегулируйте их положение и проверьте функциональность.

Прикручивают к боковинам подъемные механизмы

При выборе подъемника помните, что у вас матрас поднимается в сторону. Это значит, что усилия уменьшаются примерно в два раза. Конкретное значение зависит от отношения длины кровати к ее ширине.

Установка газового лифта на кровать

Видео — Кровать с подъёмным механизмом своими руками

Кровать с подъемным механизмом – отличное решение для малогабаритных квартир, теперь вы знаете не только ее преимущества и недостатки, но и подробную инструкцию по изготовлению. Осталось лишь правильно установить, от этого зависит комфортность сна и, соответственно, ваше здоровье.

В сети есть много различных советов с методами выбора места установки кровати в спальных комнатах, но большинство из них никакого отношения к научным изысканиям не имеет отношения. На страницах нашего сайта есть очень интересная статья на эту тему, настоятельно рекомендуем прочитать ее.

Источник: https://mebel-expert.info/krovat-s-podjomnym-mehanizmom-svoimi-rukami/

Кровать с подъемным механизмом своими руками: инструкция сборки

Конструкции для спальных комнат с подъемным устройством приобретаются для меблировки квартир с небольшой площадью. Изделия надежны, практичны, бюджетны, функциональны, эргономичны. Конструкции используют вместительным блоком под размещение постельного белья и вещей для спальни.

Можно сделать кровать с подъемным механизмом своими руками, с учетом особенностей дизайна интерьера, габаритов и конфигурации помещения, требуемого функционала.

Виды кроватей с подъемным механизмом

Кровати с подъемным механизмом выпускаются с разными типами открывающих устройств, различных размеров, конфигураций, способов трансформации.

Классификация по типу подъемного устройства представлена 3 видами: с ручным подъемом, на спиральных пружинах, на газовых амортизаторах.

Крепление с помощью витых пружин монтируется просто, надежно в эксплуатации. Стоимость системы крепления доступная. Однако пружины изнашиваются и растягиваются при нарушении правил использования. При повреждении нескольких элементов потребуется менять систему полностью. Гарантийный срок механизма – не больше 5 лет.

Подъемное устройство на газовых амортизаторах не требует физических усилий при эксплуатации, обеспечивая простой доступ к блоку под вещи и постельное белье в нижней части кровати.

Газовые устройства позволяют перемещать ложе в открытое положение бесшумно и плавно. При выборе системы учитываются габариты и вес поверхности спального ложа. Устройства рассчитаны на подъем объемных матрасов.

Производители выдают гарантию на эксплуатацию механизма на период до 10 лет.

Ручной подъем спального ложа (на петлях) из-за отсутствия вспомогательных элементов требует физических усилий при трансформации кровати. Однако прочность, долговечность эксплуатации устройства большая.

Ручные механизмы не оснащены системами для плавного подъема и пружинными устройствами, поэтому имеют невысокую цену. Для того чтобы получить доступ к блоку для постельных принадлежностей, потребуется убирать матрас.

В меблировке детских комнат механизм не используют.

По числу спальных мест различают односпальные и двуспальные модели.

Односпальные конструкции компактны, универсальны, подходят для небольших помещений, позволяя организовать добавочное место отдыха. Модели часто изготавливают в виде тахты и размещают в углу комнаты.

Кровати односпального формата с подъемным устройством применяются при оформлении детских и подростковых комнат. Для комплектации используется пружинный механизм либо газовые амортизаторы.

Подъемную систему в узких кроватях монтируют вдоль коротких частей.

Двуспальные конструкции эргономичны, удобны, подходят для компактных помещений и комнат подростков. В разложенном положении конструкция обеспечивает комфортный отдых.

Механизм в двуспальных моделях зависит от веса кровати и матраса. Для массивных конструкций необходимы амортизаторы газовые, для легких – пружинные блоки.

  Откидная кровать своими руками

В соответствии с количеством объединяемых элементов мебели различают подъемные кровати с диваном, кровать-тахту, место для отдыха, трансформируемое в тумбу и т. д. Спальное ложе можно встраивать в шкаф. Последняя модель наиболее проста для конструирования и сборки подъемной кровати своими руками.

Кровати различаются и способами подъема спального ложа: вертикальным либо горизонтальным.

Чертежи

Изготовление конструкции подъемной кровати начинается с детальной проработки чертежей и схем крепления элементов. На эскизах необходимо отобразить размеры составляющих изделия, способы крепежа торцевых, боковых частей и т. д.

Конструкция кровати представляет короб, который создается из 4 плит и 4 поперечных элементов для дна каркаса. При составлении чертежа учитываются параметры матраса, длина может варьироваться от 180 см, ширина – от 80 до 180 см. Необходимо определить размеры и габариты ложа, число спальных мест.

Планируемые добавочные элементы (полки, выдвижные ящики) также размечают на схеме. При подготовке важно составить и схему крепления элементов с подъемным механизмом.

Инструменты и материалы

Для конструирования кровати подходит массив разных пород дерева либо древесно-стружечные плиты – ДСП, ДВП, МДФ, ЛДСП, ОСП. Наибольшей популярностью пользуются листы МДФ и ДСП. Древесные плиты просты в обработке, надежны в эксплуатации.

Для монтажных и сборочных работ потребуется фурнитура: саморезы, конфирматы, уголки, кромочная лента, болты, шайбы, гайки. Подъемное устройство можно собрать самостоятельно либо приобрести в готовом виде.

Для обработки древесины и крепежа элементов кровати необходим набор инструментов. Это шуруповерты и отвертки, электролобзик, дрель, рулетка, уровень, степлер мебельный. Пригодятся также: строительный фен, аппарат для сварки, ножовка, струбцины, поролон, маркеры, карандаши, планки из стали.

Пошаговая инструкция

До того как сделать трансформируемую мебель, требуется определить конструкционные особенности модели, рассчитать конфигурацию и количество составляющих элементов, определить очередность сборки частей.

  Шкаф на балкон своими руками

Работа состоит из нескольких этапов: обработка и подготовка элементов конструкции из плит МДФ, сборка и крепеж деталей корпуса и рамы. Затем требуется смонтировать вкладной каркас, собрать конструкции подъемных механизмов, соединить их с основанием и разместить матрас.

Подготовка и сборка деталей из МДФ

Детали конструкции из МДФ требуется выпиливать по готовым чертежам. Для одинаковых элементов изготавливается шаблон, по которому отмеряют типовые части кровати. Работы по распиловке можно выполнить самостоятельно либо заказать у производителя, что упростит сборку.

Для разметки деталей требуется разместить плиты МДФ на ровной поверхности. Лист древесной плиты специалисты советуют разрезать на оптимальные для раскраивания части.

С использованием карандаша, линеек, рулетки на плитах размечаются элементы корпуса. Затем на верстаке струбцинами крепятся части листа МДФ. Изготавливаем деревянные элементы для корпуса кровати с помощью электролобзика.

Плиты необходимо облагородить шлифовальной машиной и покрыть лаком. Требуется обработать торцы элементов конструкции с помощью кромочной ленты для безопасной эксплуатации.

Затем выставляются боковые царги, задняя стенка, изголовье, поперечная планка. С внешней стороны угловых соединений необходимо просверлить отверстия для конфирматов. Крестовой отверткой устанавливается крепеж. Головки конфирматов закрывают заглушками из пластика, крепят на клей ПВА.

Внутри 4 углов конструкции шуруповертом устанавливаются уголки из пластмассы. Для увеличения прочности каркаса размещается поперечная доска, которая соединяется с боковинами с помощью стальных уголков и шурупов.

Собранный каркас ставится на бок. По периметру кровати шурупами крепится лист для дна. По углам в нижних частях каркаса, а также по центру высверливаются отверстия. В них устанавливают ножки, на которые крепят опоры из пластика, обеспечивающие легкое движение мебели.

Монтаж вкладного каркаса под матрас

Надежность эксплуатации ложа допускается увеличить с помощью добавочного каркаса для кровати. Элемент особенно рекомендован для просторных моделей – двуспальных и размера «king-size».

Каркас изготавливают из стального профиля и деревянных планок. Форму и габариты дополнительного каркаса заранее проектируют под конструкцию. Профиль распиливается на элементы в соответствии с чертежом, в работе используется болгарка.

Детали соединяют аккуратными сварочными швами.

  Кухня своими руками из мебельных щитов

Между поперечными и продольными деталями в местах соединений необходимо закрепить стойки, которые увеличат прочность конструкции, позволят избежать произвольного складывания при использовании. Затем необходимо обработать торцы. Ножки крепятся к углам каркаса, если детали предусмотрены схемой изделия.

Изготовление подъемных механизмов

Самостоятельная сборка подъемного устройства сократит затраты на изготовление трансформируемой конструкции. Элементы системы должны быть с высокими показателями прочности, т. к. нагрузка при эксплуатации распределяется не только на амортизатор и планки, но и на узлы крепления, фурнитуру.

На коробе требуется высверлить 3-4 проема под крепеж системы. К конструкции прикрепляют уголки подъемного приспособления. Основание кровати опускают внутрь короба. С учетом расположения нижней доски просверливают отверстия в каждой стороне рамы.

Между коробом и рамой делают зазор размером от 5 до 10 мм и устанавливают подъемный механизм. Затем затягивают болты на верхней планке. Систему соединяют поршнями, которые крепят к элементам механизма сверху и снизу. До того как монтировать устройство на кровать, требуется протестировать надежность амортизаторов. Не должно быть скрипов и сбоев при подъеме, произвольного опускания основания.

Что вы делайте со старой мебелью?

Источник: https://VseMe.ru/svoimi-rukami/krovat-s-podemnym-mekhanizmom

Как сделать кровать с подъемным механизмом своими руками: простая поэтапная технология

Подготовка к монтажу

  • Изготовление кровати с подъемным механизмом следует начинать с подготовки чертежей, материалов и инструментов.
  • Если вы выполняете подобную работу впервые, лучше воспользоваться уже готовыми чертежами сборки мебели, чтобы не допустить серьезных проектных ошибок, которые будут стоить вам функциональности кровати.
  • Из материалов и инструментов вам понадобится:
  • ДСП и МДФ;
  • подъемный механизм;
  • шуруповерт и саморезы;
  • лобзик;
  • бруски;
  • доски;

  • деревянные рейки;
  • степлер мебельный;
  • материал для обивки;
  • листовой поролон.

Что касается подъемного механизма, то он может быть двух типов:

  1. Газовый – функционирует при помощи газовых пружин-амортизаторов. Может быть блокирующим – с фиксацией в определенном положении, а также стандартным – без фиксации. Главные преимущества: бесшумность, легкость эксплуатации, мягкая доводка.
  2. Механический – функционирует посредством металлических пружин. Основное достоинство – возможность регулировки работы подъемной системы путем добавления, снятия, ослабления и подтягивания пружин.

Совет. Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Теперь можно приступать к изготовлению мебели.

Сборка кровати

В первую очередь нужно соорудить прочную основу мебели. Для этого изготовьте:

  • боковины, царги, изголовье и днище для ящиков – из ДСП или МДФ;
  • раму для основания – из брусков;
  • настил для матраса – из деревянных досок и реек.

После смонтируйте из всех этих элементов кроватную основу:

  • на брусковой раме закрепите днище для будущих ящиков;
  • установите на раму царги и боковины, а поверх них – настил для матраса;
  • зафиксируйте на основании изголовье.

Для соединения деталей используйте саморезы.

Затем установите подъемный механизм. Он продается уже в готовом виде, так что вам нужно будет только крепко посадить систему на гайки, идущие, как правило, вместе с ней в комплекте: сначала нижняя стальная планка крепится на брусковую раму основания, а затем верхняя – к боковой части.

Совет. Если хотите получить максимально прочную кровать, установите ее на стальной каркас: возьмите профиль и болгаркой распилите его на заготовки необходимых габаритов, а затем сваркой соедините детали в единую конструкцию – в последующем зафиксируйте на ней брусковую раму кровати.

Обшивки и финишная отделка

Когда конструкция кровати готова, ее нужно обшить. Это делается для того, чтобы, во-первых, спрятать каркасные и рамные элементы, во-вторых, получить комфортное и мягкое ложе, а в-третьих, придать мебели эстетичный вид.

Первым делом уложите на основу листовой поролон – оптимальное количество слоев определяйте сами. Сверху закройте его обивочным материалом. Это может быть не только ткань, но и дерматин или кожа.

К каркасу обшивку лучше всего крепить с помощью мебельного степлера: его стальные скобы прочно вбиваются в основание, но одновременно остаются малозаметными на обшивке, поэтому не портят внешний вид мебели. Также не забудьте облицевать декоративным материалом и боковые части кровати.

В тех местах, где отделка часто будет соприкасаться с подъемным механизмом, можно под основной материал завести небольшие подкладки.

Крепление подъемного механизма

После обшивки осталось только установить финишную фурнитуру: опорные ножки, колесики или ролики.

Таким образом, если разобраться в инструкции, то даже изготовление столь сложного предмета мебели, как кровать с подъемным механизмом, окажется вполне посильной задачей. Так что не спешите тратиться на магазинное изделие – приложив некоторые усилия, вы сможете получить не менее привлекательную модель, но в несколько раз дешевле.

Кровать с подъемным механизмом своими руками: видео

Кровать с подъемным механизмом: фото

Источник: https://inter-er.ru/spalnya/mebel-spalni/sdelat-krovat-s-podemnym-mexanizmom.html

Подъемный механизм для кровати: расчет и установка своими руками

Привет, дорогие друзья! Сегодня хочу поговорить с вами о том, как установить подъемный механизм для кровати своими руками, для чего он нужен, что потребуется для сборки и монтажа и не только.

Кровати, оснащенные подъемным механизмом, встречаются в обычных моделях, так и в трансформерах. Яркими примерами можно назвать столы-кровати, а также недавно обсуждаемый шкаф-кровать с элементами трансформации. Такие кровати представляют собой ровную основу, под которой находятся отсеки для хранения разных вещей.

За счет встроенного механизма можно поднимать эту самую основу или сдвигать ее в сторону, открывая тем самым себе доступ к внутреннему пространству. Это как открыть капот или крышку багажника на машине.

Купить или сделать

В теории самостоятельно сделать необходимый вам механизм подъема можно. Для этого потребуются соответствующие чертежи, выверенные размеры, инструкция, в которой прописана установка и тот, как сделать все без ошибок.

Но на практике советую обойтись без этих сложных и лишних манипуляций. Сильно сэкономить, сделав откидной механизм самостоятельно, вы не сможете.

Для сборки потребуются отдельные компоненты, цена которых в сумме не так уж сильно отличается от готового механизм, изготовленного проверенным производителем и с четко выверенными размерами, параметрами и характеристиками. В заводских механизмах просчитано, для каких размеров и параметров кровати подойдет та или иная модель.

Это дает возможность подобрать нужный вариант, если у вас односпальная, полуторная или двуспальная кровать, сама основа деревянная, из ДСП или из металла, а размеры спального места 160х200 или 180х200, к примеру.

Куда важнее разобраться в том, как собрать или как установить готовый комплект подъемного механизма.

Разновидности механизмов подъема

Чтобы понять принцип работы, которым оснащен трансформер на вашей кровати, нужно определить тип используемого механизма для подъема.

Нынешний рынок мебельных изделий предлагает несколько вариантов подъемников. Они предназначены для кроватей разных конфигураций, стиля и дизайна.

В зависимости от принципа работы, выделяют 3 группы.

  • Ручные механизмы с петлями. Самые простые и дешевые варианты, завоевавшие популярность около 40 лет назад. Сейчас кровати с этим механизмом подъема встречаются редко, поскольку для трансформации требуется прикладывать большие усилия. Весь вес кровати фактически поднимается вручную. В настоящее время петли ставят на недорогих моделях, они часто требуют ремонт, не выдерживают активной эксплуатации;
  • Пружинные системы. Удобные, простые в эксплуатации. В современном мебельном производстве наиболее часто применяются именно на недорогих кроватях. Для подъема нужно немного усилий, но ребенок с ним справиться вряд ли сможет. Примерно каждые 5 лет пружины подлежат замене, поскольку растягиваются;
  • Газлифты. Это механизмы, где используются газовые амортизаторы. Самые современные, совершенные и простые в применении. Практически не нуждаются в прикладывании усилий. Работают очень плавно, не создают шум, могут зафиксировать кровать в поднятом состоянии. При правильном выборе, газлифт может служить около 10 лет. По цене самые дорогие.

Вы сами должны решить, какой именно механизм использовать для шкаф кровати, детской мебели или своего собственного дивана. Но учтите, что экономия на механизме себя не оправдывает. Лучше сразу взять качественное и удобное в эксплуатации изделие.

Нюансы выбора газлифтов

Давайте будем объективными. Именно газлифты являются самым предпочтительным вариантом для установки на кровать подъемного механизма.

Если кровать собирается с нуля своими руками, лучше заранее рассчитать примерный вес конструкции, и сделать запас в 30-50 килограмм. Исходя из планируемой нагрузки на подъемники, подбирается нужный комплект и даже необходимое количество.

Каждый амортизатор рассчитан на определенную предельную нагрузку. Но не нужно выбирать устройства с грузоподъемностью, равной массе самой кровати.

Обязательно нужен определенный запас прочности, иначе механизм может не выдержать или очень быстро выйдет из строя, поскольку будет работать в условиях повышенной нагрузки.

На кровати выполняется разметка под крепление механизмов. Рекомендуется монтировать устройства на расстоянии не менее 40 мм от каждого края опорных конструкций.

Вообще в комплекте с подъемниками производители всегда прикладывают инструкцию по монтажу. Если же ее не оказалось, всегда есть возможность посмотреть фото и видео рекомендации.

Установка подъемников

Еще одним вспомогательным источником станет дальнейшая инструкция. Она носит общий характер, но описывает наиболее распространенный и универсальный принцип монтажа подъемников.

Установка предусматривает выполнение таких действий:

  • Сначала собирается непосредственно сам короб кровати. Ведь именно к нижнему корпусу и будет осуществляться крепление механизма;
  • Собирается сам подъемник, если он не цельный, либо в комплекте идет по деталям;
  • Устройство фиксируется на боковой панели. Вообще оптимально взять готовый механизм подъема уже в сборе. Собирать такие девайсы своими руками сложно, для этого нужен опыт и знания;
  • Теперь само спальное место соединяется с подъемником. Возможно тут потребуется помощь, поскольку фиксация осуществляется в поднятом состоянии основания.

На этом установка считается завершенной. Обязательно проверьте работоспособность подъемного устройства, выполните несколько процедур подъема и опускания, убедитесь, что газлифт надежно фиксируется в поднятом состоянии.

Главный аспект, обеспечивающий правильную установку и дальнейшую эксплуатацию любого типа подъемного механизма для кровати, заключается в правильном расчете грузоподъемности и в выборе необходимого места для крепления.

Поскольку каждая кровать имеет индивидуальные характеристики, общих для всех рекомендаций не существует. Зато существует большой ассортимент подъемников, которые учитывают не только финансовые возможности покупателя, но и конкретные требования, эксплуатационные параметры и предполагаемую нагрузку.

Механизмы подъема и трансформации применяются повсеместно. Взять хотя бы раскладные кресла-кровати или же преимущественно детскую кровать-чердак, где также простыми движениями образуются полноценные спальные места, раскрываются дополнительные возможности мебели.

Кровати с подъемниками откровенное удобные и функциональные. Это те же стандартные кровати, но с расширенными возможностями. Альтернативой им могут служить модели с выдвижными ящиками.

  • Всем спасибо за внимание!
  • Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

Загрузка…

Источник: https://vmk-mebel. ru/svoimi-rukami/podemnyy-mehanizm-dlya-krovati-svoimi-rukami/

Сборка кровати с подъемным механизмом: пошаговая инструкция, что понадобится

Процесс сборки кровати с подъемным механизмом не отличается особой сложностью. Соблюдая пошаговую инструкцию, удастся правильно выполнить монтаж конструкции. Собирая кровать, нужно учитывать разновидность изделия, поскольку это влияет на особенности установки.

Что понадобится

Прежде чем приступать к выполнению монтажных работ, следует подготовить необходимый инвентарь. Для сборки кровати потребуется набор инструментов и дополнительных материалов.

Инструменты

В стандартной комплектации кровати присутствуют различные крепежные элементы, для работы с которым потребуются отвертки, накидные гаечные ключи и шуруповерт с набором насадок. Поскольку в современных разновидностях спальной мебели часто используются евровинты со скрытой головкой и внутренним шестигранником, стоит также подготовить ключи для конфирмата.

Помимо основных инструментов, в процессе выполнения монтажных работ могут потребоваться рулетка и строительный уровень.

Материалы

Сборочный комплект состоит из фиксирующих элементов, частей корпуса, подъемного механизма, матраса и декоративных компонентов. Перед началом монтажа стоит проверить наличие всех материалов и разложить их на месте проведения работ.

Инструкция

Чтобы правильно собрать кровать с подъемным механизмом, нужно обязательно ознакомиться с положениями инструкции. Как правило, инструкция по монтажу прилагается в комплекте с кроватью. Предварительно изучив руководство, удастся получить общее представление о предстоящей работе и рассчитать свои возможности. При необходимости для дальнейшей сборки можно будет привлечь помощников.

Порядок действий

Точное соблюдение порядка действий является основой грамотного монтажа. Пошагово выполняя действия, получится избежать распространенных ошибок, которые могут привести к повреждению изделия и сокращению срока службы.

Подготовка и сборка деталей из МДФ

Большое количество деталей кровати выполнены из МДФ. Приступая к монтажу, все элементы освобождают от упаковочной пленки и осматривают на предмет наличия повреждений.

Если хотя бы на одном элементе присутствуют дефекты, требуется замена. Каркас кровати с повреждением не будет надежным.

Детали раскладывают на месте монтажа таким образом, чтобы сторона с отверстиями для крепежей была сверху.

Ко всем деталям прикручивают крепежные элементы и соединяют их друг с другом согласно инструкции.

Монтаж короба и основания

Основными частями кровати являются короб и основание. Сначала собирают периметр конструкции, который состоит из трех стенок и головной спинки. Для этого нужно:

  • соединить стенки и головную спинку друг с другом при помощи фиксирующих элементов;
  • на сооруженный каркас помещают основание, которое обычно изготовлено с применением дерева и металлической рамы;
  • для надежной фиксации всех компонентов закручивают винты шуруповертом.

В некоторых разновидностях кроватей могут быть предусмотрены силовые элементы продольного характера. В частности, распространены цельные продольные стяжки, кронштейны и уголки, фиксируемые на конструкции винтами. Данную особенность важно учитывать в процессе выполнения работы.

Установка угловых стяжек

Предназначение угловых стяжек заключается в придании надежности собранной конструкции. Стяжка состоит из нескольких элементов:

  • уголка в форме металлической пластины, согнутой в центральной части под прямым углом;
  • болтов для фиксации пластины на каркасе;
  • втулок с резьбой.

Для соединения двух стенок кровати угловой стяжки пластину помещают с внутренней стороны на их стыке.

Затем вставляют втулки и закручивают болты сначала на одной стенке, а затем выравнивают соединения и фиксируют крепежи на соседней стенке.

По желанию допускается заменить стандартную модель угловой стяжки на современный вариант, например, конфирмат либо минификс, которые отличаются более компактными габаритами.

Как выполнить установку подъемного механизма

Монтируя подъемную конструкцию и определяя ее стороны, важно не допускать ошибок, поскольку это приведет к неправильному функционированию механизма. Процесс установки требует выполнить следующие действия:

  1. Зафиксировать каркас мебели на подъемном механизме. Для этого рекомендуется использовать винты. Перед окончательной фиксацией крепежных элементов нужно выровнять промежутки между основанием и каркасом.
  2. Определить подходящий уровень силы для управления механизмом. Как правило, данная информация указывается в прилагаемой документации.
  3. Установить конструкцию в подъемный механизм цилиндром вверх, воспользовавшись гайками со стопорным кольцом и фторопластовыми шайбами.
  4. Затянуть фиксирующие гайки до предела, после чего слегка ослабить крепление, оставляя минимальный люфт. После этого следует проверить функционирование подъемного механизма, несколько раз опуская и поднимая конструкцию.

Установка траверса

Траверса представляет собой специальный элемент, выполняющий функцию стяжки. При помощи траверсы фиксируют нижнюю часть каркаса кровати.

Элемент размещают вдоль конструкции параллельно продольным стягивающим деталям.

Использование траверсы способствует укреплению конструкции, обеспечивает устойчивость и долговечность, а также дает возможность надежно закреплять маленькие боковые элементы, которые чаще всего выходят из строя.

Монтаж рамы и матрасодержателей

На каркас мебели монтируют удобные в повседневной эксплуатации ручки для управления подъемным механизмом и ограничитель для матраса.

Если дно кровати состоит из ламелей, количество которых варьируется в пределах 15-25, то их забивают молотком в специальные держатели.

Каждую ламель закрепляют с двух сторон, поэтому на выполнение данного этапа потребуется много времени. Завершают процесс монтажом дна кровати и натягиванием чехла.

Возможные трудности во время работы

Не имея практического опыта в сборке мебели либо допустив незначительные ошибки, можно столкнуться с трудностями. Распространены следующие сложности монтажа:

  1. Необходимость просверлить дополнительные отверстия. Углубления для крепежей требуются во многих частях конструкции, и если используются сторонние элементы, то на корпусе нужно сделать новые отверстия, предварительно выполнив разметку.
  2. Установка газлифта. Процесс монтажа подъемного механизма является наиболее сложным шагом, поэтому важно соблюдать аккуратность и точную последовательность действий.
  3. Неправильная разметка на каркасе мебели. Допустив ошибку в разметке, не удастся правильно собрать кровать, поэтому нужно проверять замеры несколько раз.

Как правильно выбрать

Делая выбор кровати для спальни, рекомендуется придерживаться комплексного подхода. Чтобы мебель соответствовала всем требованиям, стоит обратить внимание на ряд базовых критериев.

Фирма-производитель

На мебельном рынке представлена широкая линейка кроватей от разных производителей. Лучше отдать предпочтение известным брендам, качество продукции которых проверено на практике. Поскольку кровать приобретается на продолжительный срок, не стоит экспериментировать с продукцией от малоизвестных производителей.

Цвет

Определяясь с декоративными характеристиками кровати, нужно, в первую очередь, учитывать индивидуальные предпочтения. Также важно, чтобы цвет мебели гармонично вписывался в имеющуюся стилистику.

Нагрузка

В зависимости от того, для какого человека предназначается кровать, определяется показатель нагрузки. Для детей с небольшой массой тела подойдут кровати, выдерживающую несущественную нагрузку, а взрослым стоит делать выбор среди более прочных конструкций,

Вид действия газового лифта на кровать

Существуют механизмы прямого действия, когда подъем осуществляется при сжатии выдвижного штока, и обратные механизмы. Результат функционирования газлифтов одинаковый, поэтому данный параметр не имеет особого значения и зависит от производителя.

Советы и рекомендации

Основной рекомендацией при сборке кровати с подъемным механизмом является точное соблюдение инструкции. Если возникают сомнения в правильности монтажа, лучше обратиться за помощью к специалистам, чтобы не повредить компоненты мебели.

Источник: https://hozzi.ru/obustrojstvo/sborka-krovati-s-podemnym-mehanizmom

Кровать с подъёмным механизмом своими руками: инструкция

Кровати с подъемным механизмом покупаются потребителями не только для повышения удобства и комфортности сна, а еще и для минимизации негативных последствий проживания в малогабаритных квартирах. Жители хрущевок понимают, о чем речь, в них редко можно встретить спальную комнату, позволяющую установить хорошую современную двуспальную кровать.

Если ее втиснуть в помещение, то для шкафа под постельные принадлежности не останется места. А наличие кровати  с подъемным механизмом позволяет решить эту проблему без особых усилий.

Кровать с подъёмным механизмом своими руками

Содержание статьи

  • Плюсы и минусы подъемных механизмов
  • Виды подъемных механизмов для кровати
  • Советы по установке
    • Место установки подъемника
    • Этапы изготовления
  • Пошаговая инструкция
    • Подготовка деталей кровати
    • Сборка каркаса
    • Видео — Кровать с подъёмным механизмом своими руками

Плюсы и минусы подъемных механизмов

Хранение вещей частого использования под подъемным матрасом не всегда является оптимальным решением.

  1. Поднимать каждый день систему с матрасом довольно сложно. Приходится вначале убирать постель, а потом опять ее застилать.
  2. Не все механизмы могут компенсировать большой вес конструкции, необходимо прилагать значительные физические усилия для подъема кровати. Есть возможность значительно облегчить этот процесс, но по неизвестным причинам ни одна заводская модель не использует ее. Мы ниже в этой статье мы расскажем, как это сделать самостоятельно.
  3. Под матрасом собирается много пыли, все вещи и постельные принадлежности, хранящиеся под кроватью, надо тщательно укрывать для защиты от загрязнений.
  4. Постельные принадлежности полностью закрывают вентиляционные отверстия пространства под матрасом. В замкнутом объеме не может функционировать естественная вентиляция – повышаются параметры относительной влажности воздуха. Негативные последствия касаются вещей и всех конструкций кровати.
При заполнении пространства под матрасом нарушается естественная вентиляция кровати

Перечисленные проблемы являются недостатками кровати с подъемным механизмом. Но все не так плохо, ознакомьтесь с преимуществами конструкции.

  1. Универсальность. Кровать используется по прямому назначению и одновременно заменяет большой комод для хранения различных предметов. В ней можно складывать спальные принадлежности, сезонную одежду и обувь, редко используемые предметы, инструменты т. д. Большинство домохозяек имеет определенное количество вещей, которые и выбросить жалко, и носить не хочется. Они должны вначале отлежаться, а только после этого принимается решение об их дальнейшей судьбе.
  2. Возможность использования самых современных технических достижений. Если ранее механизмы для облегчения подъема имели только пружины, то сегодня весь процесс может управляться дистанционно при помощи инфракрасного переносного пульта.
Подъемным механизмом можно управлять дистанционно

Осталось объективно взвесить все достоинства и недостатки и только после внимательного анализа факторов принимать окончательное решение.

Виды подъемных механизмов для кровати

От их функциональности и надежности во многом зависит комфортность пользования кроватью. Всего существует три вида устройств: ручной, пружинный и газовый. В связи с наличием огромного числа недостатков, ручной механизм в настоящее время для изготовления мебели не применяется. Что касается двух других, то размеры, расположение рычагов, механическая схема и способ фиксации никаких принципиальных различий не имеют. Разница в накопителях потенциальной энергии.

Таблица. Виды и характеристики подъемных механизмов

Вид подъемного механизмаКраткое описание конструкции, преимущества и недостатки
ПружинныйТрадиционная, проверенная временем и многочисленными потребителями конструкция. Очень надежный механизм, энергия подъема аккумулируется обыкновенными витыми пружинами из специальной высоколегированной стали. В зависимости от расчетного веса корректируются параметры и количество пружин. Кроме того, конструкторы предусмотрели возможность изменения натяжения пружин самими потребителями, это преимущество намного улучшает комфортность пользования мебелью. Вы можете точно регулировать потенциальную энергию растянутой пружины за счет изменения мест ее крепления – учитывается вес конкретного матраса. Пружинный подъемный механизм практически не ломается, дешевый и простой в использовании, есть специальные упоры для фиксации выбранного положения. Единственный недостаток – иногда во время подъема пружины немного скрипят. Но в это время никто на кровати не спит и, соответственно, звуки никому не мешают.
ГазовыйДовольно новый механизм, для подъема кровати применяется потенциальная энергия сжатого газа. Главный элемент – специальный цилиндр с закачанным под высоким давлением газом. При поднимании/опускании кровати шток цилиндра с поршнем увеличивает или уменьшает объем полости, что приводит к изменению количества потенциальной энергии. Такой механизм имеет целый ряд недостатков. Первый – высокая стоимость, по цене он может в несколько раз превышать пружинный аналог. Второй – сложность изготовления. Надо обеспечить высокую точность обработки поверхностей поршня и цилиндра, сальников и манжетов. Конструкторы знают, что чем больше различных деталей имеет механизм – тем ниже его надежность. Объясняется все просто – каждая из многочисленных деталей может сломаться, а это оказывает негативное влияние на устройство. Третий недостаток – невозможность самостоятельно отрегулировать количество кинетической энергии. Воздух нагнетается при производстве, вам самостоятельно не удастся увеличить или уменьшить его давление. Во время эксплуатации кинетическая энергия постоянно немного уменьшается из-за негерметичности соединения, падения минимальные, но они всегда присутствуют. Энергия указывается на корпусе цилиндра, эти данные позволяют узнать, какой вес могут поднимать газовые механизмы.

Опытные мебельщики рекомендуют использовать пружинные механизмы подъема, за длительное время работы они еще не встречались с их механическими поломками из-за физического износа. Таких положительных характеристик не имеют газовые подъемники.

Советы по установке

Очень важный момент при изготовлении кроватей. Все советы даются на основе анализа практического опыта профессиональных мебельщиков.

Установка подъемного механизма — очень ответственный процесс

Место установки подъемника

Промышленные модели кроватей имеют только одно место крепления механизма – около изголовья к боковинам. Такая схема создает больше неудобств, чем преимуществ. Почему?

  1. В поднятом положении очень большое расстояние между матрасом и полом, не все имеют такой рост. Особенно большие проблемы возникают у женщин и детей.
  2. Устройство фиксации положения вставлено в корпус механизма, состоит из одного или нескольких рычагов. При поднятии кровати на максимальную высоту механизм автоматически срабатывает и фиксирует ее. Снятие фиксации может делаться двумя способами: дальнейшим незначительным поднятием матраса и ручным методом при нажатии на рычаг. Оба способа нельзя считать удобными. Первый мы уже немного рассматривали, людям с низким ростом и так сложно поднимать матрас. А второй способ еще труднее – надо одной рукой придерживать кровать, а второй выключать упорный механизм.

    Расположение механизма у изголовья создает определенные неудобства

  3. Постельное белье сползает к изголовью, доставать его оттуда затруднительно.
  4. Для поднятия матраса надо иметь мощные подъемники. Дело в том, то в этом случае срабатывают законы распределения сил, размер рычага большой (равняется длине кровати), что значительно увеличивает нагрузки на втором конце.

В связи с такими проблемами, опытные мебельщики настоятельно рекомендуют монтировать механизмы подъема не к боковинам у изголовья, а по одному у изголовья и изножья – кровать поднимается в сторону, все эксплуатационные показатели значительно улучшаются. Но есть и одна новая проблема: в зависимости от того, с какой стороны смонтирован механизм, кровать не может ставиться близко к стене, всегда должен быть проход.

Подъем матраса в сторону повышает удобство использования кровати

Этапы изготовления

Работы нужно предварительно спланировать, только таким способом можно добиться высокого конечного качества.

  1. Выбор модели. Определитесь с размерами и материалом изготовления кровати. Примерно рассчитайте количество материалов, доборных элементов и метизов, узнайте их стоимость.
  2. Нарисуйте подробный эскиз с указанием габаритных размеров всех главных элементов и узлов. Сделайте деталировку, подготовьте рабочие чертежи.
  3. Проверьте инструменты и специальные приспособления, если есть мастерская – освободите рабочий стол.
Начинать нужно с составления чертежа и расчета материалов для изготовления кровати

Настоятельно советуем при выборе модели кровати трезво оценивать свой практический опыт мебельного строительства. На практике все делать намного сложнее, чем читать об этом в статьях. Опытные плотники рекомендуют вначале изготовить своими руками несколько простых предметов мебели, а только потом браться за сложные.

Пошаговая инструкция

Мы сделаем детскую кровать из натуральных досок, механизм подъема крепится к изголовью и изножью и обеспечивает боковое опрокидывание матраса. Детям намного проще пользоваться таким устройством, о его преимуществах мы уже рассказывали. Размеры деталей не даются умышленно, каждый пусть изготавливает по своему эскизу. Главное понять технологию, рулеткой работать умеют все.

Составление чертежа кровати

Подготовка деталей кровати

Шаг 1. Подготовьте щиты для изготовления спинок и боковин. Доски должны быть ровными и пропущенными через двусторонний рейсмус, он сделает гладкими поверхности и выровняет пиломатериалы по толщине. Намажьте доски клеем и плотно сожмите их струбцинами. В таком положении оставьте для высыхания клея примерно на сутки. Последняя операция – шлифовка поверхностей. Выполнять это намного проще специальными электрическими шлифовальными машинками.

Доски склеивают в щиты и зажимают до высыхания струбцинами

Шаг 2. Подготовьте бруски для ножек и упоров подвижного элемента матраса, подойдут с размерами 30×40 мм. Поверхности также должны быть отшлифованными, перед этим пиломатериалы пропускаются на рейсмусе.

Бруски для ножек и щиты обязательно шлифуют до гладкости

Шаг 3. Нарисуйте эскиз спинки, если не нравится – рассмотрите несколько вариантов. Перенесите рисунок на мебельный щит, еще раз проверьте все размеры. Выпилите контур электрическим лобзиком. Обращайте внимание, чтобы пила была острой и не оставляла с обратной стороны мебельного щита заусениц. Их потом необходимо убирать, а это потребует много времени. Кроме того, могут оставляться следы на лицевой поверхности.

Переносят эскиз на щиты

Кромки отшлифуйте и пройдите ручным фрезером. Профиль фрезы выбирайте по своему усмотрению.

Кромки заготовок обрабатывают фрезером

Шаг 4. Установите декоративные палочки между двумя деталями спинки. Детали надо вырезать из бруска 20×20 мм, соединение делается шкантиками Ø 10 мм. Точно размещайте элементы, они должны быть полностью симметричными как по отношению к оси спинки, так и на спинке и изголовье.

Декоративные элементы крепят с помощью шкантов

Важно. Не забывайте, что кровать детская, тщательно закругляйте все острые углы, исключайте вероятность травмирования.

Шканты должны быть прочными, на узлы действуют большие усилия. Шканты и отверстия обязательно смазывайте столярным клеем.

Шаг 5. Согласно размерам подготовьте две боковины кровати. Делать их просто, вырежьте из ранее подготовленных мебельных щитов. Все углы тоже надо закруглять, а поверхности шлифовать.

Из досок делают две боковины кровати

Шаг 6. С двух сторон покройте детали кровати специальным защитно-декоративным средством. Оно не имеет запаха, не вызывает аллергических реакций и одновременно надежно защищает древесину от вредителей, плесени и дает очень интересный оттенок. Наносить надо два слоя, первый почти полностью впитывается, поверхность матовая. Второй уже остается на поверхности деталей и придает им блеск.

Все детали будущей кровати покрывают защитно-декоративным составом

Элементы кровати готовы, можно приступать к монтажу.

Сборка каркаса

Работы проще делать при помощи металлических уголков, они покупаются в мебельном магазине одновременно с подъемным механизмом. Вы уже знаете количество и номенклатуру крепежа и оптимальный тип подъемника.

Шаг 1. Отступите от верхней кромки боковин по 10 см. У нас обрешетка под матрас будет делаться из брусков толщиной 5 см, на эту величину утапливается матрас. Вся остальная его часть возвышается над каркасом. Сделайте разметку под металлические уголки. Не спешите, по несколько раз проверяйте правильность размещения крепежа.

Выполняют разметку под уголки

Шаг 2. Прикрепите уголки к двум боковинам.

Прикручивают уголки саморезами к боковинам

Практический совет. Чтобы не появился зазор между боковинами и спинками, уголок не прикручивайте около самого торца, а отступите от него 1–2 мм. Во время закручивания самореза спинка сильно притянется к торцам боковин, конструкция будет прочной и красивой. Устойчивость увеличивается за счет большой площади упора двух нагруженных деталей.

Шаг 3. Выставьте боковины на подставки и прикрутите их к изголовью и изножью.

Соединяют уголками боковины с изголовьем и изножьем

Шаг 4. Сделайте дно кровати. Можно использовать рейки 20×30 мм, всего надо три штуки: две по бокам и одну посередине. Дно закрывается тонкими ламелями.

Дно делают из продольных брусков и тонких поперечин

Шаг 5. Изготовьте обрешетку под матрас. Подойдут бруски, длина зависит от размеров кровати.

Основание под матрас делают прямо в каркасе кровати

Важно. В связи с тем, что решетка кровати подъемная, она должна быть меньше корпуса примерно на один сантиметр по всему периметру. Чтобы этот параметр не сбивался во время изготовления элемента, пользуйтесь обыкновенными шаблонами.

Шаг 6. Закрепите к решетке и спинкам механизмы подъема. Отрегулируйте их положение и проверьте функциональность.

Прикручивают к боковинам подъемные механизмы

При выборе подъемника помните, что у вас матрас поднимается в сторону. Это значит, что усилия уменьшаются примерно в два раза. Конкретное значение зависит от отношения длины кровати к ее ширине.

Установка газового лифта на кровать

Видео — Кровать с подъёмным механизмом своими руками

Кровать с подъемным механизмом – отличное решение для малогабаритных квартир, теперь вы знаете не только ее преимущества и недостатки, но и подробную инструкцию по изготовлению. Осталось лишь правильно установить, от этого зависит комфортность сна и, соответственно, ваше здоровье. В сети есть много различных советов с методами выбора места установки кровати в спальных комнатах, но большинство из них никакого отношения к научным изысканиям не имеет отношения. На страницах нашего сайта есть очень интересная статья на эту тему, настоятельно рекомендуем прочитать ее.

Страница ошибки

| eBay

See All — See All Trending Deals

See All
  • adidas Essentials 3-Stripes Joggers Women’s

    $19.99

  • Tracfone TCL FLIP 2 + 1 Year of Service with 1200 MIN/1200 Text/1200MB

    $39.99

  • Шлепанцы для душа adidas Adilette для мужчин

    20,00 $

  • Комплект Xbox Series S Fortnite и Rocket League + беспроводной контроллер Xbox Carbo

    289,99 $

    359,98 $ | Скидка 19% — Предыдущая цена: $359,98 Скидка 19% Скидка 32% — Предыдущая цена: $144,88 Скидка 32% Скидка 37% на — Предыдущая цена: 39 долларов США9.99 Скидка 37%

  • Разблокированный смартфон Apple iPhone 8 Plus 64 ГБ — Очень хорошо

    204,95 $

    799,00 $ | 74% скидка — Предыдущая цена: 799,00 долл. США 74%. Кабели Оригинальное зарядное устройство для iPhone (лот из 10 шт.)

    43,99 $

  • Joop Homme by Joop! 4,2 унции EDT Одеколон для мужчин Совершенно новый тестер

    16,68 $

    64,00 $ | Скидка 74% — Предыдущая цена: $64,00 Скидка 74%

  • iRobot Roomba i7+ Самоопорожняющийся робот-пылесос — Сертифицировано Восстановленное!

    499,99 $

    849,99 $ | Скидка 41% — Предыдущая цена: $849,99 Скидка 41%08 Нет девиза

    2 026,99 $

    2 290,00 $ | 11% скидка — Предыдущая цена: 2,290,00 долл. США 11%. 999,00 $ | Скидка 79% — Предыдущая цена: 999,00 $ Скидка 79%

  • Adidas Adilette Aqua Slides Kids’

    14,00 $

  • Splatoon 3 — Nintendo Switch New

    $ 59,99 — Предыдущая цена: $ 59,99

  • 8 «x 6» x 4 «коробки — черный логотип

    $ 25,50

  • Sony Wh -10003/SIRELES Ведущая отраслевая отмена шумоподавления Bluetooth наушники

    $ 253,00

    $ 399,99 | 37% скидка — Предыдущая цена: $ 399,99 37% скидка

  • Adidas Yeezy Boost 350 V2 Slate Core Black HP7870

    9

    69

    9

    669

    669

    669

    69. 0002 251,10 $

  • Pokemon Lost Origin New Sword & Shield Booster Box Запечатанные корабли 9/8

    97,54 $

    149,99 $ | Скидка 35% — Предыдущая цена: $149,99 Скидка 35% Скидка 34% — Предыдущая цена: $849,99 Скидка 34%

  • iRobot Roomba E6 Робот-пылесос E6198 Сертифицировано производителем Восстановленное

    139,99 $

    379,99 $ | 63% скидка — Предыдущая цена: 379,99 долл. США 63%.

    179,99 $ Скидка 39% — Предыдущая цена: 179,99 $ Скидка 39%0003

    349,99 $

    499,99 $ | 30% off — Previous price: $499.99 30% off

  • HP — 14″ Laptop — AMD Ryzen 3 — 8GB Memory — 128GB SSD — Natural Silver

    $429.99 — Previous price: $429.99

  • Dell Ноутбук Inspiron 13 5310 13,3-дюймовый FHD+ Intel i5-11320H 512 ГБ SSD 16 ГБ Win11

    499,00 $

    799,00 $ | Скидка 38% — Предыдущая цена: $799,00 Скидка 38%

  • Acer Nitro 5 — 17,3 «Naptop Intel Core I7-11800H 2,3 ГГц 16 ГБ ОЗУ 1 ТБ SSD W11H

    $ 799,99

    $ 1,179,99 | 32% OFF — Предыдущая цена: $ 1,17999 32%. Направляющие для мужчин

    20,00 $

Этапы установки механизма кровати Murphy

На этом этапе вы собрали вместе все части кровати Murphy, как указано в разделах 2–6 руководства по сборке.

Верх шкафа должен быть прикреплен к стороны шкафа.Верхние и нижние перемычки также должны быть прикреплены к задней части шкафа.

Ваша кровать Мерфи должна стоять на полу, как вы видите на фото.

Вместе с помощником возьмите тумбу за верхнюю часть верхней части и медленно поднимите ее, пока она не встанет ВЕРТИКАЛЬНО.
Каркас кровати должен оставаться на полу, как на фото.

СОВЕТ: Если у вас пол из твердой древесины или плитки, подложите под ручки кровати кусок картона или тонкой фанеры, чтобы защитить пол и ручки от царапин, когда вы поднимаете шкаф вертикально.
Каркас кровати будет двигаться по полу и вызывать царапины. См. фото в шаге 4.

Возьмите пару поршней легкого подъема, которые поставляются с комплектом крепежа для кровати Easy DIY Murphy. Найдите белую стрелку на корпусе поршня.

Убедитесь, что конец поршня с надписью «THIS END UP» направлен к вам, прежде чем устанавливать их на следующем шаге.

См. фото.

Теперь, повернув корпус поршня к себе, наденьте пластиковый концевой фитинг на тонком конце поршня на шаровую шпильку, расположенную на нижней пластине, прикрепленной к направляющей рамы кровати, как показано на фото.

Концевой фитинг должен защелкнуться на шаровом стержне с минимальным усилием.
Повторяйте для другой стороны, пока не будут установлены оба поршня.

Теперь, когда вы установили нижние концы обоих поршней на нижние пластины рамы станины, положите оба поршня на нижнюю панель коллектора, как показано на фото.

**Важно перед следующим шагом**
Убедитесь, что ограничитель корпуса не установлен сверху на корпусе, так как он будет мешать вам установить поршни.
Это важно, так как стопор шкафа предотвратит падение каркаса кровати в шкаф.

Вместе с помощником возьмитесь за каркас кровати и поднимите его к шкафу до упора, пока он не войдет в шкаф наверху.

Обратите внимание, что на этом фото каркас кровати полностью вставлен в шкаф. В этот момент он должен опираться на верхнюю перемычку в задней части шкафа.

СОВЕТ. Мы рекомендуем использовать деревянный зажим, чтобы зафиксировать каркас кровати в шкафу, чтобы он случайно не упал вперед.

Если у вас есть помощник, он также может держаться за ручки кровати, чтобы удерживать каркас кровати.

Для этого шага убедитесь, что прикроватный шкаф находится на расстоянии 2–3 фута от стены, чтобы вам было удобно спрятаться за шкафом. См фото.

Для этого шага убедитесь, что прикроватный шкаф находится на расстоянии 2–3 фута от стены, чтобы вам было удобно спрятаться за шкафом. См фото.

Попросите вашего помощника держаться за ручки кровати перед каркасом кровати и будьте готовы сдвигать каркас кровати на несколько дюймов, пока вы находитесь за тумбочкой.

Теперь ваш помощник должен медленно двигать каркас кровати вперед и назад до тех пор, пока концевая фурнитура не совпадет с шаровым стержнем. Когда это произойдет, наденьте наконечник поршня на шаровой палец.

Он должен войти без особых усилий.

ВАЖНО:  Для установки поршней необходимо выполнить следующие действия. Не используйте молоток или какой-либо другой метод для соединения концевого фитинга поршня с шаровым пальцем. Вы повредите поршень. Если концевой фитинг не совпадает, см. совет по устранению неполадок внизу этой страницы.

На этой фотографии показано правильное соединение концевого фитинга с шаровым пальцем на верхней пластине.

Повторите последовательность этого шага, чтобы прикрепить поршень с другой стороны.

После того, как вы выполнили описанный выше шаг 5, каркас вашей кровати все еще должен немного уходить в шкаф на расстояние от 1 до 3 дюймов, как показано на фотографии.
Если он выступает вверху, см. совет по устранению неполадок в конце этой страницы.

Теперь пришло время передвинуть шкаф с кроватью Мерфи к стене, где вы хотите поставить кровать. Медленно придвиньте тумбу к стене, желательно с помощником.

Теперь, когда вы придвинули тумбу к стене, используйте кусок картона или деревянные прокладки, чтобы закрыть зазор вверху между каркасом кровати и тумбой. Сделайте это с обеих сторон, как на фото, убедившись, что зазор с обеих сторон вверху одинаковый.

Обратите внимание на то, как рама кровати снабжена прокладками в нижней части, чтобы выровнять зазор с обеих сторон. Это важно, прежде чем прикрепить шкаф к стене.

Теперь пришло время прикрепить шкаф-кровать Murphy к стене.

Обратитесь к разделу 8 Руководства по сборке для получения полной информации о том, как правильно закрепить кровать Murphy.

После того, как вы прикрепите шкаф к стене, попросите вашего помощника потянуть за ручки кровати, чтобы каркас кровати немного раскрылся в верхней части, чтобы вы могли вставить верхний ограничитель шкафа между сторонами шкафа, как показано на рисунке. фотография.

Верхний стопор шкафа удерживается на месте четырьмя шурупами для дерева длиной 1-1/4″.
См. также раздел 9в Руководстве по сборке для получения дополнительной информации.

Вот закрепленный на якоре шкаф для кровати Murphy со стопором, установленным и прикрепленным к основанию верхней части шкафа.

Полноразмерная кровать Murphy представлена ​​на фотографиях.

Совет по поиску и устранению неисправностей

Если у вас возникли проблемы с совмещением концевых фитингов на поршнях с шаровыми болтами на верхних пластинах, скорее всего, вы установили пластины слишком высоко или слишком низко по бокам шкафа.

Расстояние от центральной точки задней части шаровой опоры до конца стоек шкафа, опирающихся на пол, должно составлять 30-3/4″ дюймов.
Можно ошибиться на 1/16″ или даже на 1/8″, но все, что больше, повлияет на установку поршней.

Все размеры см. на стр. 13, рис. 1 Руководства по строительству.

Поздравляем! Теперь вы сделали.

Механизм подъема кровати с использованием линейных приводов: проект «Сделай сам» – Progressive Automations

В Progressive Automations нам нравится получать отзывы от клиентов, которые использовали наши линейные приводы инновационными и интересными способами! В одном из таких проектов участвовал наш клиент Сэм, который построил автоматизированную кровать с линейными приводами, чтобы она поместилась в его крошечном домике. Пространство и высота над головой всегда являются проблемой в таких конструкциях, поэтому возможность поднять кровать выше уровня головы была отличным способом использовать доступное пространство.

PA-04-HS был лучшим приводом для этого проекта благодаря своим возможностям синхронизации!

В этой статье мы расскажем вам, как именно настроить линейный привод для перемещения кровати, а также комплект для подъема кровати, который вам понадобится для этого.



Как выбрать линейный привод на 12 В постоянного тока для подъема кровати

Выбор лучшего линейного привода на 24 В постоянного тока для механизма подъема кровати сопряжен с рядом проблем. Когда наш клиент начал свой проект подъема кровати, вот лишь некоторые из проблем, с которыми он столкнулся:

  • Определение грузоподъемности линейного привода.
  • Косметический вид проводки и установленных линейных приводов.
  • Распределение веса на линейных приводах.
  • Требования к размерам кровати (т. е. изготовление основания кровати, которое помещалось бы между двумя стенами и оставляло достаточно места для установки направляющих).

Из-за нехватки места использование электрического линейного привода от Progressive Automations было лучшим вариантом для механизма подъема кровати, поскольку он не требовал каких-либо крупных единиц оборудования, как в случае с гидравлическими или пневматическими линейными приводами. Прежде чем мы перейдем к техническим особенностям механизма подъема кровати, как выбрать правильный линейный привод? Двумя основными соображениями являются сила и ход линейного привода. Вам понадобится линейный привод, способный выдержать вес кровати, которую вы собираетесь поднимать. Будут использоваться четыре линейных привода, что означает, что вес кровати будет распределяться между ними (нагрузка на привод = общий вес кровати/количество линейных приводов).



Что использовалось в этом проекте?

Сэм выбрал линейный привод PA-04-HS на 24 В постоянного тока, исходя из требований к весу своей кровати и поскольку привод поставляется с дополнительным датчиком Холла. Датчики Холла учитывают неравномерное распределение веса кровати и обеспечивают синхронное движение приводов. Движение привода имеет решающее значение для поддержания уровня кровати во всем диапазоне ее движения.

В качестве альтернативы, гусеничный привод PA-18 также может работать таким образом, чтобы начальная высота станины не ограничивалась длиной хода. Он также имеет гораздо более высокую грузоподъемность, что гарантирует, что двигатель более чем способен работать с большими грядками.



Как собрать собственный механизм подъема кровати



Систему электрического подъема кровати можно создать несколькими способами, в зависимости от доступного места. Кровать могла выдвигаться из стены горизонтально или, в случае с нашим клиентом, подниматься вертикально, чтобы можно было пройти под ней. Имейте в виду, что это краткое руководство будет варьироваться в зависимости от размеров вашей кровати, расстояния от стен до кровати и ряда других факторов. Однако общий принцип остается прежним. Ниже приведен список предметов, которые вам понадобятся для начала работы.

Что вам понадобится

  • Пульт RT-11
  • Блок управления FLTCON-4
  • 4 электрических линейных привода 24 В пост. тока (в этом проекте использовался PA-04-HS, но технические характеристики могут отличаться)
  • Источник питания (соответствует выбранному прямоходному приводу)
  • Монтажные кронштейны (в этом проекте использовались BRK-01, так как они сочетаются с PA-04)
  • Направляющие
  • Инструменты, кабели и т. д.



Шаги

После установки кровати измерьте и установите направляющие. Вам может потребоваться несколько дополнительных рук, чтобы помочь поднять и опустить кровать вручную, чтобы еще раз убедиться, что кровать движется плавно, без каких-либо препятствий, которые могут привести к остановке двигателей линейного привода. Направляющая должна быть просто… направляющей. Если рельсы слишком тугие, это в конечном итоге сожжет ваши линейные приводы из-за чрезмерной остановки двигателя.



Когда кровать поднята и удерживается на месте с помощью домкрата или ваших верных помощников, установите четыре линейных привода возле каждого угла кровати, принимая во внимание ход, поскольку он будет определять ход кровати. Кроме того, верхнюю часть линейного привода необходимо закрепить на стене для дополнительной устойчивости, как показано на рисунке ниже. Монтажные кронштейны делают эту часть проекта быстрой и эффективной.



Ознакомьтесь с полным ассортиментом линейных приводов, чтобы найти идеальное решение!

Все кабели проложены через стену к блоку управления и блоку питания, чтобы провода не путались и не мешали при подъеме кровати, а пространство под кроватью можно было использовать. Кабели, которые мешают, могут привести к спотыканию и серьезной травме. Высота кровати регулируется с помощью пульта дистанционного управления, закрепленного на стене, а кабели также проходят через стену. Привод кровати с дистанционным управлением — лучший способ управления ходом привода. Более того, пульты Progressive Automations позволяют сохранять несколько предустановленных позиций.



Начинайте строить!

Строительство подъемника для кровати — увлекательный и увлекательный проект. Ваш комплект для подъема кровати прослужит долгое время, если вы купите качественные линейные приводы. В Progressive Automations есть все компоненты, которые вам понадобятся для завершения этого проекта (кроме кровати, конечно). Чтобы увидеть электрическую систему подъема кровати в действии, посмотрите видео ниже! Поскольку Сэм установил этот подъемный комплект для кровати в небольшом пространстве, он имел преимущество в виде близлежащих стен, которые облегчали монтаж линейных приводов. Если ваша кровать не у стены, вам придется найти способ установить линейные приводы вертикально и обеспечить достаточную поддержку, чтобы избежать чрезмерной нагрузки.

Для получения дополнительной информации о том, как подключить линейные приводы к нашему блоку управления и пульту дистанционного управления, посетите наши ресурсы на нашем веб-сайте. Если вы создали приложение с использованием наших актуаторов, мы хотели бы узнать больше, чтобы поделиться ими с сообществом DIY. Позвоните нам или напишите нам [email protected]

Создание серии кроватей Murphy. Этапы 2–6: подъемный механизм и сборка

Чтобы узнать об основных моментах этого проекта, посмотрите видео!

Если вы не следили за новостями, вот краткий обзор серии кроватей Мерфи. В первом посте был представлен обзор проекта и некоторые моменты, которые следует учитывать при выборе типа кровати Murphy DIY, которые вы можете прочитать здесь, а во втором посте подробно рассказывалось о шаге 1: подготовка компонентов шкафа, на изготовление которого ушло несколько дней. завершить работу между получением материалов, распилом всего дерева, окантовкой, шлифованием и окрашиванием (подробнее об этом читайте здесь). Теперь самое интересное — установка подъемного механизма для кровати и сборка шкафа.

Подсказка: Хотя это и возможно сделать в одиночку, я настоятельно рекомендую нанять помощника, желательно того, кому удобно поднимать тяжелые предметы.

Как я упоминал в своем первом посте, я выбрал комплект крепежа для кровати Murphy от murphybeddepot.com, который включает в себя все оборудование для подъемного механизма и рамы для кровати. В инструкции сказано, что сначала нужно собрать шкаф, но я решил начать со сборки передней панели, на которой будет сидеть матрас.

Планы шкафа предусматривали наличие 4 кусков фанеры для передней панели, но когда я разрезал фанерные компоненты, я внес небольшое изменение в планы, чтобы у меня было два куска фанеры вместо четырех, чтобы было меньше стыков на передний.

Перед тем, как прикрутить рамы, я убедился, что панели идеально состыкованы и имеют правильную форму. Крайне важно, чтобы каждый компонент шкафа был квадратным, иначе передняя панель не сможет двигаться вверх и вниз, как задумано. Я также убедился, что металлическая рама была отцентрована в соответствии с инструкциями — это может варьироваться в зависимости от используемого вами комплекта. Этот шаг довольно прост, но утомителен, так как нужно вкрутить много винтов.

Затем я прикрепил подъемный механизм к боковым панелям шкафа.

Специфика этого шага зависит от используемого комплекта оборудования, но процесс будет по существу одинаковым. Отверстия должны быть в точном месте, чтобы соответствовать отверстиям в подъемном механизме, поэтому здесь снова важна точность. В некоторых наборах есть шаблон для разметки отверстий, но поскольку в этом наборе его нет, я измерил и отметил расположение каждого отверстия.

В инструкциях рекомендуется сначала просверлить небольшое направляющее отверстие, прежде чем увеличивать отверстие для болтов — это поможет обеспечить правильное расположение отверстий. Я попытался сделать это одновременно в обеих боковых панелях, уложив их друг на друга, и это сработало, но я бы не рекомендовал делать это, потому что очень сложно удерживать сверло на 100% прямо и даже на минуту сместить положение. направляющего отверстия приведет к тому, что отверстия не совпадут.

Затем я использовал сверло с зенковкой, чтобы сделать углубления, чтобы головки болтов могли сидеть на одном уровне с внешней поверхностью боковых панелей.

Совет: Перед началом работы обязательно прочитайте инструкции и заранее составьте список всех инструментов, которые вам понадобятся, чтобы они были под рукой, когда вы начнете собирать шкаф. Это избавит вас от необходимости совершать импровизированные походы к оборудованию, как это пришлось сделать мне, когда я понял, что у меня нет зенковки нужного размера!

Следующим шагом было использование гаек и болтов для крепления подъемного механизма к боковым панелям. Немного сложно выровнять все отверстия, поэтому я начал с того, что вставил один болт очень слабо, а затем вставил все остальные, один за другим, сначала неплотно. Это позволяло легко вносить небольшие коррективы, чтобы все подходило. Затем я затянул болты — гаечный ключ был удобен, чтобы держать гайку, пока я использовал дрель, чтобы затянуть болт.

Затем пришло время добавить больше пружин – эта часть несколько разочаровала, потому что некоторые пружины входили очень легко, а другие требовали много уговоров. В конце концов, использование гаечного ключа для снятия пластин помогло. Количество пружин, которые вам понадобятся, зависит от того, насколько тяжел ваш матрас и какой материал вы использовали для передней панели. К сожалению, нет простого способа узнать, сколько именно вам нужно, прежде чем надеть матрас и протестировать его. При этом я не надевал перчатки, но настоятельно рекомендовал это сделать — пружины очень жирные и легко прищемить пальцы.

После этого я был наконец готов собрать шкаф. Я решил использовать кронштейны и винты для сборки, потому что а) у меня нет мастерской или специальных инструментов и б) я хотел иметь возможность разобрать шкаф для его перемещения, что было бы невозможно при использовании дюбелей. и клей. Я смог заказать все винты и кронштейны, необходимые для сборки компонентов шкафа с фурнитурой кровати Murphy, так что мне пришлось много гадать, чтобы выяснить, что мне нужно.

Я начал с установки изголовья, а затем перешел к верхней и нижней частям. Его довольно просто собрать, но зажимы и дополнительная пара рук очень пригодятся. И легко запутаться в том, какая часть куда идет, поэтому также рекомендуется обращаться к чертежам на протяжении всего процесса сборки.

После того, как шкаф был построен, я использовал искатель стержней, чтобы найти стержни в стене и отметить их местоположение лентой. Рекомендации могут различаться в зависимости от вашего конкретного комплекта фурнитуры, но я рекомендовал закрепить верхнюю часть шкафа на 3 настенных шпильках с помощью кронштейнов, входящих в комплект фурнитуры.

Совет: Если у вас нет искателя шипов, есть другие способы найти его. Обычно справа или слева от розетки или выключателя есть шпилька, и они обычно имеют размер 16–24 дюйма по центру ( , что означает от середины одной шпильки до середины соседней), но чаще всего составляет 16”. Так что, если у вас поблизости есть розетка или выключатель, вы можете начать с нее, найти стойку и двигаться вдоль стены, чтобы найти остальные. Одно предостережение заключается в том, что в зависимости от того, когда был построен ваш дом, фактический размер шпилек может не соответствовать стандартным 1 ½ дюйма x 3 ½ дюйма. В период с 1900 по 1950 год черновой вариант 2×4 был наиболее распространен и имел размер 2″ на 4″, а дома, построенные между 1950-1965 годами, могли иметь 2×4 размером 1-⅝” на 3-⅝” – имейте это в виду, поскольку это повлияет на фактическое расстояние от первой стойки до следующей.

Прежде чем прикрепить шкаф к стене, я должен был проверить, чтобы он был квадратным. Я не был уверен, как лучше всего это сделать, но я использовал свой столярный угольник, чтобы проверить каждый угол спереди — очень важно, чтобы шкаф везде был идеально прямым, иначе передняя панель не сможет закрыться.

После крепления шкафа к стене следующим шагом была установка лицевой панели на подъемный механизм. В этот момент мне пришлось вызвать подкрепление, потому что этот шаг требует большого количества мышц, чтобы сначала опустить натяжной рычаг, а затем поднять переднюю панель на натяжной рычаг.

Примечание сбоку: Если вы не хотите возиться с пружинами, вы можете приобрести комплекты кровати Murphy с поршнями, хотя одним из недостатков поршней является то, что они видны по бокам даже с матрас на. С пружинами механизм не виден, когда есть матрас.

К счастью, когда мы отпустили натяжной рычаг и подняли переднюю панель на место, она встала прямо между боковыми панелями. Нам пришлось внести небольшую корректировку, чтобы выровнять расстояние с обеих сторон, но это было незначительно. Мы проверили кровать с матрасом, но мы поставили слишком много пружин, поэтому передняя панель не оставалась внизу. Итак, мы сняли матрас и отсоединили шкаф от стены, чтобы получить доступ к задней части подъемного механизма и снять пружины.

Вся тяжелая работа была сделана, но мне еще предстояло закончить внутреннюю часть кровати Мерфи. Мне не понравился вид белой стены над изголовьем кровати, и я также хотел добавить немного цвета, поэтому я не окрашивал внутреннюю часть панелей.

Посмотрев немного внутрь, я придумал амбициозный план по созданию панели, чтобы покрыть это пространство, а также включить освещение, все из которых должны быть толщиной 1 дюйм или меньше, чтобы они не мешали. матрас или постельное белье. Мой следующий пост из серии «Как построить кровать Мерфи» будет посвящен этому проекту и окончательному раскрытию готовой кровати Мерфи.  Лучший способ не пропустить его, когда он будет опубликован, — подписаться на мою рассылку, если вы не уже подписался!

Обновите свой дом на колесах с помощью электрического подъемника для автодома

Хватит мучиться с подъемом и поддержкой кровати для автодома. Обновите до электрического подъемника RV для легкого доступа.

Подъемник для кроватей HappiJac RV

Всем нам приходилось залезать под кровать, чтобы что-то достать, и, вероятно, это происходило примерно так: вы и тот, кого вы нашли, чтобы помочь, подняли ваш бок, а затем вы неохотно доверяете им, чтобы они не уронили это на вашу голову, пока вы достигаете, чтобы получить предмет. Затем вы вдвоем медленно опускаете его, ожидая, пока другой человек ущипнет его за палец.

Или, может быть, вы храбро сделали это в одиночку, удерживая крышку одной трясущейся рукой и ощупывая ее другой.

Как бы то ни было, добраться до места под кроватью в автофургоне очень сложно.

Электрические системы подъема кроватей для автодомов

Электрический подъемник для автодомов позволяет безопасно и удобно получить доступ к вещевому отделению под кроватью. Больше не нужно напрягаться, чтобы поднять и удержать матрас. Для действительно удобных RVers покупка необходимых компонентов и сборка подъемной системы самостоятельно, безусловно, вариант. Это потребует некоторых электрических работ; в конце концов, это электрические подъемники для кроватей.

Если вы решите пойти по этому пути, вам необходимо убедиться, что приобретаемые вами компоненты рассчитаны на необходимый вес.

Другими соображениями при планировании подъемника для автодома своими руками являются высота, на которую он будет подниматься, и способ крепления к каркасу кровати.


Посмотрите это видео на YouTube

Какой тип подъемника вам нужен?

В зависимости от конфигурации вашего дома на колесах существует несколько вариантов подъема кровати.

Если у вас есть автофургон со встроенной кроватью или игрушечный тягач, вам, вероятно, понадобится электрический подъемник для кроватей, который поднимает и опускает всю кровать прямо вверх и вниз. Для тех, у кого есть туристические прицепы, традиционные пятые колеса и автодома, более подходящая система будет наклонять изножье кровати под углом.

Большинство угловых подъемников управляются сжатыми амортизаторами, подобными заднему люку вашего автомобиля. Они фактически работают без электричества.

Компания HappiJac хорошо известна своими домкратами для грузовиков, но также производит комплекты подъемников для кроватей. Если у вас есть открытый игрушечный самосвал, то эти наборы созданы для вашего дома на колесах. Установка требует надежного крепления подъемника, а также некоторых электрических работ, поэтому это не маленький проект.

Основным преимуществом этих комплектов является то, что они предназначены для жилых автофургонов. Номинальный вес и инструкции по установке будут специфичными для жилых автофургонов.

Большинство автодомов знакомы с этими продуктами и смогут их установить и обслужить при необходимости.

После установки эти подъемные системы работают простым нажатием кнопки.


Посмотреть это видео на YouTube

Подъемники для кроватей для ограниченного пространства

Для домов на колесах с типичной спальней вариант подъема всей кровати к потолку нецелесообразен.

Кровати, которые поднимаются вверх в изножье, являются вероятным вариантом в этой ситуации. Чаще всего в этих комплектах используются газовые амортизаторы для простоты эксплуатации и установки.

Хотя они и не электрические, они являются отличным вариантом для получения доступа к кладовке под кроватью в вашем доме на колесах. Набор амортизаторов со сжатым газом, по одному с каждой стороны кровати, крепится к основанию кровати и опоре матраса.

Эти детали можно купить в Интернете, а также в большинстве хозяйственных и крупных магазинов, таких как Harbour Freight и Home Depot. Комплекты также доступны от таких компаний, как Hatchlift, для упрощения процесса.


Посмотрите это видео на YouTube

Путешественники знают ценность места для хранения и простоты доступа. Добавляя удобство подъема кровати RV, ваше пространство под кроватью можно использовать не только для неиспользуемых предметов.


Путешественники, ищущие ценную информацию с практическими рекомендациями, научились обращаться к экспертам. Форумы, такие как iRV2.com, и сайты блогов, такие как RV LIFE, Do It Yourself RV и Camper Report, предоставляют всю информацию, необходимую для того, чтобы вы могли наслаждаться своим домом на колесах. Вы также найдете информацию о конкретных брендах на дополнительных форумах, таких как Air Forums, Forest River Forums и Jayco Owners Forum.

Продолжить чтение:

  • 5 Проблемы с хранением в автофургоне и способы их решения
  • 6 Умные советы по заправке кровати в автодоме
  • 5 умных способов добавить дополнительное спальное место в свой дом на колесах

Исследуйте кемпинги, спланируйте безопасные маршруты для домов на колесах и превратите свой телефон в GPS-навигатор для дома на колесах.
Попробуйте комплект RV LIFE Pro БЕСПЛАТНО на 7 дней

Любите RVing? Вам понравится RV LIFE Pro

Это страсть к путешествиям, свобода на открытой дороге. Это не пункт назначения, а путь. Это исследование мира. Вам не нужен дом, потому что, когда вы путешествуете, вы дома. Это RV LIFE.

Проблема в том, что спланировать эпическое путешествие на фургоне довольно сложно. Мы в RV LIFE считаем, что это должно быть просто. Как сами RVers, мы понимаем процесс и помогли миллионам RVers путешествовать с уверенностью и осуществить их мечты о путешествиях.

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в GPS-навигатор RV Safe, чтобы безопасно доставить вас туда. Если у вас есть вопросы о ВСЕМ, что связано с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форума RV.

Шаг 1. Щелкните здесь, чтобы узнать больше и зарегистрироваться для получения бесплатной пробной версии.
Шаг 2. Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

О Кендалле Дженнингсе

Кендалл постоянно живет со своей женой и двумя кокер-спаниелями в их доме на колесах, который в настоящее время находится в Мексике. Он является половиной DashboardDrifters.com и соучредителем RVSpotDrop, веб-сервиса для тех, кто работает полный рабочий день.

Характеристики кровати Storm Shelter в Оклахоме

Кровать Vortex Vault Shelter сертифицирована Техасским технологическим институтом ветра с рейтингом EF5. Видео включает в себя испытания, проведенные Texas Tech. Специалисты по ветру из Национального института ветра Техасского технологического института первыми начали работу над наземными штормовыми укрытиями. Начиная с 1974 года исследователи разработали первые «безопасные комнаты», которые можно было встроить в шкаф. Работа Texas Tech в области укрытия привела к разработке конкретных критериев для строительства надземных укрытий, одобренных FEMA. Техасский технологический институт также сыграл важную роль в создании Национальной ассоциации штормовых убежищ, чтобы обеспечить высочайшее качество штормовых укрытий для защиты людей от торнадо и ураганов.

Полная трехступенчатая защита

57 -дюймовая защита высоты

Защита с наклонами

38 дюймов. запрос.

Кровать-укрытие может быть оснащена любым изголовьем или изножьем по вашему выбору, чтобы соответствовать вашему домашнему декору.

76″x80″

54″x80″

60″x80″

Особенности

Стандартная кровать в опущенном состоянии

Когда кровать находится в нижнем положении, укрытие полностью скрыто от глаз и не занимает дополнительного места в вашем доме. Украсьте так, как считаете нужным!

Быстрый доступ в нижнем положении

В убежище можно попасть в нижнем положении, открыв двери. Обеспечивает быстрый доступ в случае внезапного шторма или вторжения в дом.

Подъемник для развертывания убежища

Тяжелый ножничный подъемный механизм поднимает укрытие с помощью ручного управления на высоту 57 дюймов, что позволяет разместить укрытие в натуральную величину прямо в вашей спальне!

Полностью развернутое убежище

В полностью развернутом состоянии двери открываются для быстрого доступа во время шторма. Многие люди предпочитают полностью разворачивать убежище в дни, когда ожидается суровая погода.

Двери для доступа

Каждая секция развертываемого убежища имеет дверь для доступа с быстро открывающимися защелками, к которым можно получить доступ снаружи или изнутри для обеспечения максимальной безопасности.

Вмещает несколько человек

Кровать-укрытие позволяет нескольким людям укрыться во время шторма. Для создания комфортной обстановки можно использовать скамейки или сиденья.

Доступно для инвалидных колясок

Наша безопасная комната отлично подходит для людей с ограниченной подвижностью благодаря отверстию высотой 57 дюймов. Нет необходимости покидать дом или спускаться под землю. запирается изнутри, обеспечивая быстрый вход и выход из укрытия.Его можно запереть изнутри в случае паники.

Доступны все размеры кроватей

Кровать-убежище выпускается в традиционных размерах, включая две односпальные кровати, полную, королеву и королеву. Чем больше размер кровати, тем больше людей она может вместить.

Выдерживает сильные удары

Укрытие от непогоды может выдержать самые сильные удары сбоку или сверху. Испытано на устойчивость к торнадо EF5 и летящим обломкам, таким как автомобили.

Развертываемое наземное укрытие

После развертывания кровать-укрытие действует как любая другая надземная безопасная комната, защищая вас от ярости самых сильных штормов.

Крепится к перекрытию

Укрытие крепится к бетонному фундаменту дома или здания и строится в соответствии с рекомендациями FEMA, как и любое другое наземное укрытие.

Вентиляция

Вентиляционные отверстия предусмотрены в каждой кровати для обеспечения надлежащей циркуляции воздуха, даже если кровать попала в ловушку из-за обломков во время шторма.

Изголовье и изножье

Кровать-укрытие можно оснастить любым изголовьем или изножьем по вашему выбору в соответствии с вашим домашним декором. Штормовое убежище со стилем!

Резервный аккумулятор

Если в доме пропало электричество, кровать все равно можно развернуть с помощью прилагаемой резервной аккумуляторной системы, которая может перемещать кровать вверх и вниз примерно 40 раз на одном заряде.

Зарядное устройство USB

Внутри кровати находится зарядное устройство USB, позволяющее заряжать любые мобильные устройства даже без электричества в доме от резервного аккумулятора.

См. видеотеку

  • Все навесы были и будут сертифицированы Техасским ветровым институтом по рейтингу EF5
  • Все конструкции запатентованы выключен, батарея будет заряжаться от зарядного устройства 120 В переменного тока
  • USB-разъемы для зарядки
  • Двери убежища можно открывать в верхнем или нижнем положении для обеспечения быстрого доступа для хранения или экстренной помощи
  • Приюты King, Queen, Full и Twin будут предлагаться в качестве стандартных продуктов.

Добавить комментарий

Ваш адрес email не будет опубликован.
