Видео как подключить двойной выключатель на две лампочки: общие сведения, видео-инструкция, как соединить и подключить две лампочки

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Как подключить двухклавишный выключатель

К вашему вниманию подробная пошаговая фото инструкция — как подключить двойной (двухклавишный)  выключатель.

Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому  мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.

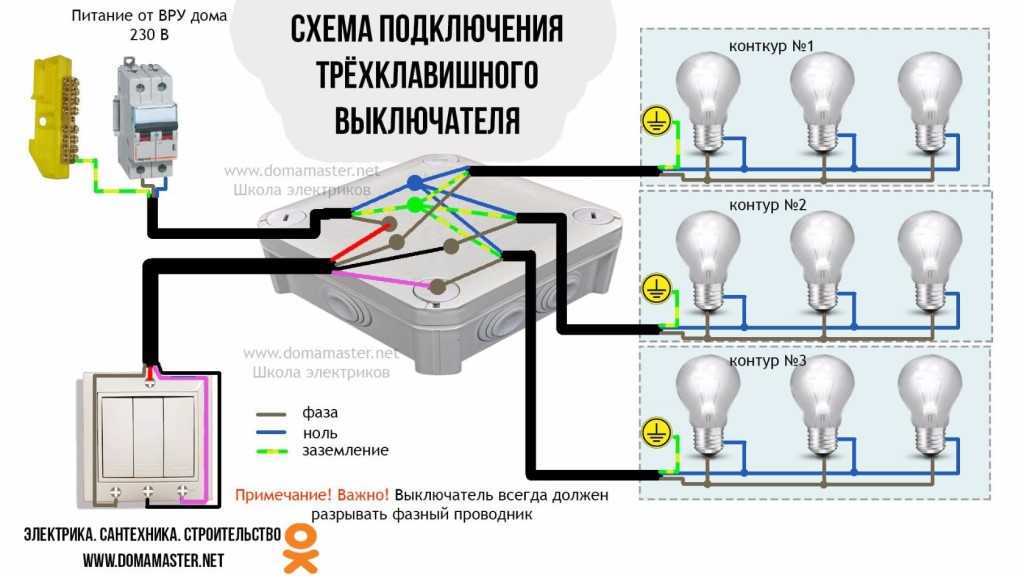

Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы.  По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой  рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

 Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

Для установки нам понадобится:

    — Отвертка крестовая

    — Отвертка плоская (индикаторная)

    — Монтажный нож или устройство для снятия изоляции

     — Пассатижи или бокорезы

     — Уровень

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Модульный двухклавишный выключатель,  в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.

Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.
Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.

Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.

Подробная видео-инструкция — «Как подключить двойной выключатель»

https://www.

Читайте так же:

— Инструкция по подключению двухклавишного выключателя от розетки

— Инструкция по подключению одноклавишного выключателя

— Инструкция: Как разобрать выключатель освещения

Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Содержание

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
2. Горят все осветители (обе клавиши включены).
3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.

Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

• Одна группа состоит из двух ламп, а 2-я – из 4-х.
• Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

• 4+4.
• 6+2.
• 5+3.

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как подключить двойной переключатель? 2-клавишный, 1-позиционный переключатель

Установка комбинированного двойного выключателя (NEC), также известного как 2-клавишный однопозиционный выключатель (IEC) для 120/240 В и 230 В переменного тока

Содержание

)?

Двойной переключатель (NEC) или 2-клавишный однопозиционный переключатель (IEC) представляют собой одно и то же, т. е. это два однополюсных (SPST) переключателя в одном блоке, как и двойной кулисный переключатель. Он используется в качестве двойного кулисного или двухполюсного выключателя для управления маломощными бытовыми приборами, такими как лампочки, вентиляторы и т. д.

Осторожно : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Связанные схемы подключения:

• Как подключить однополюсный однопозиционный переключатель (SPST)? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК

Конструкция комбинированного устройства (двойной переключатель или 2-клавишный, 1-направленный)

На следующих рисунках представлена ​​базовая конструкция двойного переключателя (NEC) и двухгангового одностороннего переключателя (IEC).

Щелкните изображение, чтобы увеличить его.

На следующей схеме показаны рабочие операции двойных переключателей (комбинация двух переключателей в одном устройстве).

Щелкните изображение, чтобы увеличить его.

Щелкните изображение, чтобы увеличить его.

Подключение двойных выключателей для цепей 120/240 В — NEC

На следующей электрической схеме показано, как управлять освещением и вентилятором с помощью комбинированного двойного переключателя. На нем четко видно, что провод Hot (Line) подключен к общим винтам, которые соединены между собой через обламываемое ребро. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на картинку, чтобы увеличить

Красный провод как «горячий» подключен к потолочному вентилятору, а черный провод как «горячий» подключен к лампочке от клемм нагрузки двойного выключателя. Наконец, провод заземления и нейтрали подключается к клеммам (общим для обоих устройств) в коробке потолочного вентилятора. Таким образом, верхний переключатель управляет вентилятором, а нижний переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

На следующей схеме показано управление обычным вентилятором и отдельной лампочкой с помощью двойного выключателя (комбинация). Он имеет такое же подключение проводов, что и выше. Входящий горячий провод подключается к общему винту двойного выключателя. Клеммы нагрузки подключены к потолочному вентилятору и лампочке. Кроме того, и нейтральный, и заземляющий провод подключены к вентилятору и свету.

Нажмите на изображение, чтобы увеличить

В этом случае верхний переключатель (красный провод от переключателя к вентилятору) управляет потолочным вентилятором, а нижний переключатель (черный провод от переключателя к светильнику) управляет лампочкой.

Это рекомендуемый способ подключения вентилятора и освещения с использованием двойного диммера для управления скоростью вентилятора и плотностью света.

Как показано, линия (горячая) подключена к общему винту диммерного выключателя. Клеммы нагрузки двойного диммера подключаются к вентилятору и лампочке. Наконец, и нейтральный, и заземляющий провода подключаются к обеим точкам нагрузки.

Щелкните изображение, чтобы увеличить его

Как показано, верхний переключатель используется для управления скоростью вентилятора, а нижний переключатель используется для управления плотностью света, а также для включения и выключения.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Подключение 2-клавишных однопозиционных выключателей освещения для цепей 230 В – IEC

На следующей схеме подключения показано, как управлять и потолочный вентилятор, и лампочка в нем с помощью 2-клавишного однопозиционного выключателя. Как показано, фазный (линейный) провод подключается к обоим общим винтам. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на изображение, чтобы увеличить

Коричневый провод как фаза от клеммы L1 переключателя подключается к потолочному вентилятору, а черный провод как фаза от клеммы L2 переключателя подключается к лампочке. Наконец, нейтральный и заземляющий провод подключаются к общим клеммам в коробке потолочного вентилятора. Таким образом, первый переключатель управляет вентилятором, а второй переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
• Как подключить двухполюсный двухпозиционный переключатель (DPDT)? МЭК и НЭК
• Как подключить 4-контактный переключатель (NEC) и промежуточный переключатель как 3-контактный (IEC)?

На следующей схеме подключения показано управление типичным вентилятором и отдельной лампочкой с помощью двухклавишного однопозиционного переключателя. Он имеет такое же подключение проводки, как показано выше. Входящий фазный провод подключается к общей клемме 2-клавишного выключателя. Клеммы нагрузки (L1 и L2) подключены к потолочному вентилятору и лампочке соответственно. Кроме того, и нейтральный, и заземляющий провод подключены как к вентилятору, так и к лампочке.

Нажмите на изображение, чтобы увеличить

В этом случае правый боковой переключатель (коричневый провод от клеммы L1 переключателя к вентилятору) управляет включением и выключением потолочного вентилятора, а левый боковой переключатель (черный провод от клеммы L2 переключателя на свет) управляет включением/выключением лампочки.

Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
• Зеленый винт должен быть подключен к заземлению / проводу заземления (зеленый/желтый или оголенный провод)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в проводке розеток 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой отключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели резерва — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Схема проводки Godown — схема проводки туннеля и работа
• Схема электропроводки общежития и работа
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL-адрес скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

8 типов настенных электрических выключателей и как их выбрать

От простого однополюсного выключателя до специальных и интеллектуальных выключателей

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Клэр Коэн

Настенные выключатели — это основные электрические устройства, управляющие осветительными приборами, некоторыми приборами и другими устройствами. Большинство распространенных типов переключателей бывают разных стилей, таких как тумблер, качелька, ползунок или кнопка. Стиль обычно не влияет на функцию переключателя и электрическую проводку, хотя может запутать процесс выбора. Но сведение вариантов к самым основным типам переключателей облегчает выбор правильного для ваших нужд.

Ниже вы узнаете о восьми распространенных типах настенных выключателей и о том, для чего они лучше всего подходят.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

• 01 из 08

  Однополюсный выключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, прибором или розеткой с одной стены

  Однополюсный переключатель — это рабочая лошадка общего назначения. Вы узнаете, является ли ваш переключатель однополюсным, потому что обычно на его лицевой стороне выбиты символы ВКЛ/ВЫКЛ (хотя маркировка ВКЛ/ВЫКЛ может быть опущена на кулисных переключателях).

  При внимательном рассмотрении вы заметите, что новый однополюсный переключатель имеет две винтовые клеммы латунного цвета, прикрепленные к корпусу переключателя, а также зеленый винт, соединенный с металлической планкой. При обычном использовании этот тип переключателя используется для управления протеканием тока через «горячие» провода в цепи (обычно черные провода).

  При проводке однополюсного выключателя каждая из винтовых клемм латунного цвета присоединяется к проводу под напряжением, и, как правило, соединение с нейтральным проводом вообще отсутствует. Заземляющий провод цепи (обычно оголенный медный провод) подсоединяется к зеленому заземляющему винту на переключателе.

  Совет

  Как правило, нейтральные (обычно белые) провода к выключателям не подключаются. Если в коробке присутствуют две нейтрали, эти провода обычно соединяются так, чтобы они проходили через коробку, не касаясь переключателя. Или вы можете увидеть одиночный нейтральный провод, проходящий через коробку. Однако иногда вы можете увидеть белый провод, прикрепленный к выключателю, и это когда он работает как горячий провод. В этом случае белый провод должен быть обмотан черной лентой рядом с клеммой выключателя, чтобы указать, что провод работает как провод под напряжением, а не как нейтральный провод.

• 02 из 08

  Двухполюсный выключатель

  Ель / Клэр Коэн

  • Подходит для: Управление 240-вольтовым прибором или светильником с одной стены

  Двухполюсный переключатель обычно используется в промышленности. Но его можно найти в некоторых домашних системах электропроводки, где он обычно используется для управления 240-вольтовыми приборами, такими как электрическая печь или кондиционер, электрический водонагреватель или нагреватель для джакузи. По сравнению с однополюсными выключателями двухполюсные выключатели встречаются в доме гораздо реже — возможно, у вас их вообще не будет, если у вас нет приборов, для которых они требуются.

  Поскольку цепи на 240 вольт работают с двумя отдельными «горячими» проводами, эти выключатели имеют четыре винтовых клеммы латунного цвета, позволяющих управлять обоими горячими проводами в цепи — входящие провода крепятся к одному набору винтов, а отходящие горячие провода крепятся к другому набору винтов. Эти выключатели обычно рассчитаны на 30 или 40 ампер, а не на 15 или 20 ампер для стандартных однополюсных настенных выключателей.

  Двухполюсные выключатели также имеют зеленый заземляющий винт для подключения заземляющего провода цепи.


• 03 из 08

  Трехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником с двух разных точек на стене в комнате

  Трехпозиционные выключатели используются парами и обычно находятся на обоих концах лестницы, в гаражах или подвалах с двумя входами, в коридорах и в других местах, где два отдельных настенных выключателя управляют одним светильником или прибором.

  Трехпозиционный переключатель имеет три клеммных винта. В зависимости от того, где переключатель находится в конфигурации цепи, самая темная винтовая клемма, помеченная «COM» для общего, подключается либо к проводу горячей цепи, идущему от источника питания, либо к проводу, идущему к осветительному прибору. Оставшаяся пара винтовых клемм подключена к «путеводным» проводам, которые соединяют два трехпозиционных переключателя вместе.

  Трехпозиционный переключатель также имеет зеленый заземляющий винт, к которому прикреплен заземляющий провод цепи из оголенной меди.

• 04 из 08

  Четырехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, розеткой или прибором с трех или более разных точек на стене

  Хотя четырехпозиционные выключатели не используются обычно, их иногда можно найти в длинных коридорах и в очень больших комнатах, имеющих более двух входов. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для обеспечения управления розеткой или осветительным прибором из нескольких мест. Если вы хотите управлять из более чем трех мест, например из пяти, вам все равно следует использовать два трехпозиционных переключателя (по одному на каждом конце) и три четырехпозиционных переключателя между двумя трехпозиционными переключателями.

  Четырехпозиционный переключатель имеет четыре клеммы плюс клемму заземления. Две из четырех клемм обычно медного цвета, а две другие темные. Здесь нет терминала COM или «общий», как на трехпозиционном переключателе. Четырехпозиционный переключатель функционирует как коммутационное устройство для дорожных проводов между трехпозиционными переключателями.

  Предупреждение

  Будьте предельно осторожны при замене четырехпозиционного переключателя. В зависимости от производителя есть две уникальные компоновки клемм. Один ВХОД сверху и ВЫХОД снизу, а другой ВХОД слева и ВЫХОД справа.

• 05 из 08

  Smart Switch

  IGphotography / Getty Images

  • Подходит для: Автоматического или удаленного управления осветительными приборами или приборами

  Термин «умный выключатель» относится к настенному выключателю нового типа с внутренней схемой, которая позволяет управлять осветительными приборами или приборами одним из нескольких нетрадиционных способов, например, с помощью голосового помощника (например, Alexa) или с помощью интернет-приложения. Многие современные интеллектуальные выключатели, например, могут позволить вам проверять свет и включать или выключать его с помощью приложения для смартфона из любого места, где есть подключение к Интернету. Или их можно запрограммировать на автоматическое включение или выключение света или приборов по вашему выбору.

  В то время как интеллектуальные выключатели обычно просто меняются местами в том же месте, где находится стандартный настенный выключатель, для большинства из них требуется соединение с нейтральным проводом, поскольку для их работы необходим небольшой ток. Таким образом, возможно, вам потребуется модернизация схемы для использования этих переключателей.


  Другие интеллектуальные коммутаторы не требуют нейтрального подключения и вместо этого подключаются к Интернету по беспроводной сети через концентратор. Обязательно купите интеллектуальный переключатель, совместимый с вашим концентратором или системой голосовой автоматизации, а также освещение, которым вам нужно управлять.

• 06 из 08

  Диммер

  Ель / Кевин Норрис

  • Подходит для: Регулировка интенсивности света

  Диммер обеспечивает большую гибкость освещения, позволяя изменять уровень яркости лампочек. Существует несколько подкатегорий диммеров.

  Например, поворотный диммер включает в себя ручку, которую вы поворачиваете, чтобы увеличить или уменьшить яркость. Вы нажимаете ручку, чтобы полностью выключить (или включить) свет. Ползунковый диммер обычно включает в себя тумблер, который включает и выключает свет, а также ползунковый регулятор, который увеличивает или уменьшает яркость. Некоторые диммеры имеют очень незаметные ползунки, которые практически сливаются с остальной частью переключателя.

  Диммеры с однополюсным переключателем подключаются для управления яркостью света только с одного переключателя. Существуют также диммеры для других типов выключателей.

• 07 из 08

  Переключатель присутствия

  Фотография Бретта Холмса / Getty Images

  • Подходит для: Удобное включение света/приборов, когда они вам нужны, и их выключение для экономии энергии, когда они вам не нужны

  Датчик присутствия включает в себя датчик движения, который обнаруживает, когда кто-то входит в комнату, и включает свет. Свет будет гореть в течение заданного времени. Затем, пока датчик не обнаружит больше движения, он отключит свет для экономии энергии.

  Цензоры обычно кажутся довольно плоскими и прямоугольными. И у них есть какой-то переключатель, позволяющий полностью выключить свет, настроить его так, чтобы он всегда был включен, или использовать его с режимом цензуры.

  Цензоры также имеют функцию обнаружения дневного света, поэтому они не будут включаться в зависимости от движения днем, когда вам не нужен дополнительный свет. Кроме того, их можно использовать с вытяжными вентиляторами, например, в ванной, поэтому вам не нужно беспокоиться о том, чтобы не забыть включить и выключить вентилятор.

• 08 из 08

  Специальный переключатель

  tab1962 / Getty Images

  • Подходит для: Соответствует особым требованиям к светильнику или электроприбору

  Существует несколько типов специальных выключателей, которые выходят за рамки простого включения и выключения света или электроприборов. Например, некоторые выключатели имеют таймеры, которые включают и выключают свет или прибор в одно и то же время каждый день. Это хороший вариант для уличного освещения, позволяющий включать его после наступления темноты, даже если вас нет дома, и выключать сразу после восхода солнца, чтобы не тратить энергию впустую. Точно так же существуют выключатели с временной задержкой, которые оставляют свет или прибор включенным на заданное время после его включения, а затем автоматически отключают его.

  Другие выключатели также имеют розетку, чтобы у вас было дополнительное место для подключения электроники. Более того, помимо переключателей и ручек, есть также сенсорные переключатели, которые включают плоскую сенсорную панель, которую вы нажимаете для управления электрическим током.

  Кроме того, некоторые специальные выключатели предназначены специально для светодиодных ламп и ламп CFL, и их часто необходимо использовать, если в вашем светильнике есть энергосберегающие лампы с регулируемой яркостью. Кроме того, есть специальные переключатели, которые могут управлять скоростью вентиляторов, а также их световыми компонентами, если они есть.


Выбор настенного выключателя

Выбор правильного настенного выключателя зависит от того, как светильник или прибор управляется в электрической цепи, от типа управляемой цепи и от желаемой степени автоматизации или удаленного управления.

Стандартные однополюсные выключатели, трехпозиционные и четырехпозиционные выключатели предназначены для стандартных бытовых цепей напряжением 120 вольт. И ваш выбор будет зависеть от того, хотите ли вы управлять светильником с одного, двух, трех или более мест на стене.

Двухполюсные выключатели — это специальные устройства, которые используются только тогда, когда вам нужно управлять 240-вольтовыми цепями, обеспечивающими питание основных бытовых приборов. Интеллектуальный коммутатор можно использовать там, где вам нужна гибкость автоматизации работы коммутатора или устройства или удаленного управления ими через Интернет.

| Как подключить двухпозиционный выключатель света

В этой статье мы покажем вам, как подключается цепь, позволяющая включать и выключать свет из двух разных мест. Мы будем называть эту схему управления освещением двухсторонней коммутационной схемой.

Переключатели SPDT

Прежде чем мы начнем, нам нужно познакомить вас с некоторыми терминами переключателей.

Если мы собираемся включать и выключать свет из 2 разных мест, нам нужны 2 однополюсных двухпозиционных переключателя  или SPDT.

SPDT называется 2-позиционным переключателем в Европейском Союзе и 3-позиционным переключателем в Северной Америке.

Переключатель SPDT имеет 3 клеммы. Он будет иметь один вход и 2 выхода.

У каждой клеммы переключателя SPDT есть имя. Входной терминал называется Common . Выходные клеммы называются Нормально-Открытые и Нормально-Закрытые .

При нажатии переключателя или рычага общая клемма соединяется с нормально открытой или нормально закрытой клеммой в зависимости от ее положения.

Двусторонняя коммутация Цепь

ОК… приступаем к проводке! Вернемся к нашей схеме освещения лестничной клетки.

У нас есть переключатель внизу лестницы и еще один переключатель наверху лестницы. И, конечно же, наш потолочный светильник над серединой лестницы.

Для нашего обсуждения назовем переключатели Вверх и Вниз. Любой переключатель может включать или выключать свет.

Электропроводка в Европейском Союзе и Северной Америке очень похожа, но есть некоторые отличия. Цвета изоляции проводов электроснабжения различаются.

В этой статье речь пойдет о кабелях и цветах проводов для Северной Америки.

Другим отличием является типичный уровень электрического напряжения в доме. В Северной Америке напряжение составляет 115 вольт переменного тока, а в ЕС напряжение составляет 220 вольт переменного тока.

В Северной Америке 2 провода электропитания называются линией и нейтралью и берут начало от автоматического выключателя на электрощите. Линейный провод имеет черную изоляцию, а нейтральный провод имеет белую изоляцию.

Кабель, выходящий из электрического щита, будет содержать эти 2 провода плюс третий провод, который подключен к заземлению. Заземляющий провод заземления не имеет изоляции.

Кабель обозначен как NMD90 14/2 из-за размера проводников и количества проводов внутри. NMD90 14/2 имеет 2 провода размером 14 AWG.

Фактическая электропроводка представляет собой непростую задачу по двум причинам.

– Кабели расположены за стенами, и кабель электропитания может входить в цепь в 3 разных местах.

— Кабель может войти в свет или в любой из выключателей.

Просто чтобы добавить больше возможностей, кабель может проходить между выключателями и другим кабелем от выключателя к свету. Или кабель может идти от выключателя к свету, а другой кабель — к другому выключателю.

Мы не собираемся обсуждать все возможности в этой статье.

Мы исследуем электрическую цепь, в которой:

– Питание поступает на нижний переключатель

– Кабель проходит между двумя переключателями

– И еще один кабель, идущий от верхнего выключателя к свету.

Все кабели спрятаны за стеной и над потолком.

Нашу проводку легко определить, взглянув на провода в потолке. Всего будет 3 провода. Эти провода подключаются непосредственно к светильнику.

Прежде чем мы двинемся дальше, самое время напомнить всем, что работа с электричеством очень опасна! Доверьте электромонтажные работы квалифицированным специалистам!

ОК…начнем…Каждое устройство будет помещено в электрическую коробку в стене и потолке.

Как мы уже говорили ранее, электроэнергия поступает через распределительную коробку Down Switch.

Для всех электрических цепей оголенные заземляющие провода заземления подсоединяются к каждой электрической коробке.

Мы представили новый кабель. Этот новый кабель называется NMD9.0 14/3 и имеет третий красный провод.

Черный провод электропитания подключается к общей клемме переключателя нижнего положения.

Белый провод питания вообще не подключается к выключателю, а подключается к белому проводу кабеля 14/3. Соединение проводов выполнено внутри электрической коробки выключателя.

Имеется еще один разъем для подключения белого провода 14/3 к белому проводу 14/2 светового кабеля. Опять же, это проводное соединение выполнено внутри электрической коробки переключателя UP.

Кабель 14/3 соединяет 2 переключателя. Красный провод соединяет нормально открытые клеммы переключателей, а черный провод соединяет нормально замкнутые клеммы.

И, наконец, черный провод электрощитка освещения подключается к общей клемме Up Switch.

Посмотрим, работает ли это! Когда переключатели находятся в показанных положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Что произойдет, если мы изменим положение нижнего переключателя? Электрическая цепь разорвана и свет погас!

Хорошо… Давайте посмотрим, что произойдет, если мы изменим положение переключателя вверх. Если все пойдет хорошо, загорится свет. Когда переключатели находятся в новых положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Хорошо… давайте рассмотрим то, что мы рассмотрели в этой статье:

— SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.

– Переключатель SPDT имеет 3 клеммы. Он будет иметь один провод на входе и 2 провода на выходе.

– Каждая клемма переключателя SPDT имеет имя. Входной терминал называется Common. Выходные клеммы называются нормально открытыми и нормально закрытыми.

– Для включения и выключения света из 2 разных мест требуется 2-сторонняя схема переключения.

— для двухходовой схемы переключения требуется 2 переключателя SPDT.

Если у вас есть какие-либо вопросы о схеме двухстороннего переключения и проводке, задайте их в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

The Realpars Team

Поиск для:

Инженер по автоматизации

Опубликовано 30 ноября, 2020

от Ted Morntenson

Инженер по автоматизации

Опубликовано 30 ноября 2020

Электрическая система автофургона «Сделай сам» — EXPLORIST.life

Вы когда-нибудь жили в доме, в котором было освещение, которое вы не могли включить и выключить с помощью выключателя? Нет? Я тоже. Давайте продолжим эту серию. Этот пост в блоге научит вас, как установить 12-вольтовые фонари и выключатели в свой DIY Camper 9.0005

ТЕПЕРЬ ДОСТУПНО: Руководство по ответвленным цепям 12 В https://shop.explorist.life/shop/all-products/solar-wiring-diagrams/12v-branch-circuits/

Краткое примечание, прежде чем мы начнем. Это лишь одна часть всеобъемлющей серии «Как установить электрическую систему автодома своими руками». Если вы только что наткнулись на эту статью, не увидев ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения к солнечным батареям, которые представляют собой полное решение от А до Я, чтобы точно научить вас, какие детали и куда подключать, какой размер проводов использовать, рекомендации по размеру предохранителей, размеры проводных наконечников и другие полезные материалы. сэкономить ваше время и разочарование. Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

Содержание

Как подключить фонари для кемперов на 12 В к аккумулятору

Хотя, действительно, можно подключить фонари непосредственно к положительным и отрицательным клеммам аккумулятора, установка полной электрической системы в самодельный кемпер потребует переноса ответвленных цепей (освещения, вентиляторов, USB-розеток и т. д.) от аккумуляторной батареи. Для этого рекомендую использовать распределительный центр типа WFCO WF-89.50 (https://amzn.to/3kLk6gf). Вот как WFCO WF-8950 распределяет питание:

Как подключить блок предохранителей 12 В к аккумуляторной батарее

На всех схемах подключения солнечных батарей EXPLORIST.life я интегрировал WFCO WF-8950 в каждую из них. для подачи питания на все 12-вольтовые аксессуары. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи. Питание 12 В поступает от аккумуляторной батареи 12 В и распределяется по шинам 12 В (распределитель Victron Lynx на этой схеме) на основные компоненты системы. От распределителя Lynx питание идет вверх по положительному и отрицательному проводам на сторону постоянного тока центра распределения электроэнергии, где есть 15 различных цепей, готовых подавать питание через положительный и отрицательный провод на каждую из отдельных ответвленных цепей 12 В (освещение, вентиляторы, usb-разъемы и т. д.).

Как подключить панель распределения питания 12 В (видео)

Это был очень краткий обзор того, как подключить панель распределения питания. Если вам нужен более подробный обзор, вот полное руководство и видео в блоге: https://www.explorist.life/how-to-wire-a-power-distribution-panel/

Как Подключение 12-вольтовой лампы

Подключение 12-вольтовой лампы от 12-вольтовой аккумуляторной батареи через 12-вольтовый блок предохранителей довольно просто. Все, что требуется, это:

• Подсоедините положительный провод к положительной клемме с предохранителем на панели распределения питания.
• Подсоедините отрицательный провод к клемме на отрицательной шине в распределительном щите.
• Подсоедините положительный провод к положительному проводу фонаря с помощью рычажной гайки.
• Подсоедините отрицательный провод к отрицательному проводу фонаря с помощью рычажной гайки.

КАК СОЕДИНИТЬ НЕСКОЛЬКО 12-В ЛАМП ВМЕСТЕ

Предыдущая схема может оказаться бесполезной, поскольку большинство людей не подключают только одну лампочку. Как правило, желательно, чтобы несколько источников света включались одновременно. Выполните те же действия, что и раньше, но добавьте следующее:

• Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и проложите его к гайке рычага, соединенной с положительным проводом на 2-м фонаре.
• Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
• Повторите этот процесс для всех источников света, которые у вас есть.

Как установить выключатели освещения на 12 В

Теперь, когда вы знаете, как подается питание на один или несколько источников света от блока предохранителей 12 В, пришло время узнать, как подключить выключатель, чтобы вы могли включать и выключать свет по своему усмотрению. В этом разделе рассматриваются источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухпозиционные выключатели света, которые могут управлять светом из нескольких мест.

Схема выключателя освещения SPST 12 В

Стандартный выключатель 12 В, который мы используем для управления освещением из одного места, представляет собой «однополюсный однопозиционный переключатель», или обычно сокращенно «SPST». Это самый простой переключатель. Он просто имеет выключенное положение. Сзади три клеммы:

• Средний терминал принимает питание от распределительного щита.
• Верхний терминал подает питание на освещение, если переключатель включен.
• Нижняя клемма является отрицательной клеммой. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен переключатель или выключен. Если вы не хотите, чтобы маленький светодиод, встроенный в переключатель, работал, вы можете обойти отрицательную клемму на задней стороне переключателя и не использовать его.

ПРИМЕЧАНИЕ. На остальных схемах отрицательная клемма переключателя НЕ будет подключена. Светодиод на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.

Как работает выключатель света на 12 В?

Стандартный переключатель на 12 В, который мы используем для управления освещением из одного места, представляет собой «однополюсный однопозиционный переключатель», или обычно сокращенно «SPST». Переключатель просто «разрывает» или «подключает» положительный провод в системе, позволяя питанию либо течь, либо не течь, в зависимости от того, нажат ли переключатель или нет. Вот пример того, как работает переключатель в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен.

Как подключить несколько ламп на 12 В к одному выключателю

Подключить несколько ламп на 12 В к выключателю на 12 В так же просто, как подключить плюсы к плюсам, а минусы к минусам и установить переключатель SPST между блоком предохранителей и цепью огней. Выключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот схема подключения 12-вольтовых ламп и выключателей, которая показывает 12 ламп, управляемых одним выключателем:

Как подключить несколько «зон» освещения

Если вы хотите иметь несколько «зон» освещения в своем кемпере, вы можете просто «скопировать-вставить» схему сверху до следующего места предохранителя в распределительная коробка. Это позволит вам иметь переключатели либо в одном месте, либо в двух разных местах для управления несколькими зонами. Помните, однако, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:

Как подключить 2-позиционный выключатель на 12 В

Назначение 2-позиционного выключателя состоит в том, чтобы вы могли иметь один выключатель у входа, а другой, скажем, у кровати, чтобы вы могли управлять одним и тем же набором ламп из двух разные локации.

ОЧЕНЬ ОЧЕНЬ важно подобрать правильный переключатель. Переключатель, который вы ищете, представляет собой переключатель «Однополюсный двойной ход — вкл / вкл» 12 В. Вот как работает этот переключатель:

Освещение 12 В — схема подключения 2-позиционного переключателя

На приведенной ниже схеме показано, как соединить 2-позиционные переключатели вместе и как подключить их к цепочке огней. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя «вкл-вкл» на два направления. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя «Вкл-Вкл» на два направления затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя на два направления на два направления во 2-м месте. Оттуда центральный терминал подает питание на освещение в зависимости от ориентации переключателей.

12 В. Дуплексная проволока

Here is how the switch работает в различных позициях:

Надеюсь, теперь вы знаете, как подключить 12-вольтовые фонари и выключатели к вашему DIY Camper.Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить выключатель на 12 В и все освещение, пришло время для урока о том, как выяснить, какой размер и тип провода использовать в электрической системе самодельного автодома. Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы изучаете здесь, используется в нашем БЕСПЛАТНОМ интерактивном Схемы подключения солнечных батарей. Если вы еще этого не сделали, ознакомьтесь с ними, так как они представляют собой комплексное решение для электрической системы автодома. Ознакомьтесь с ними здесь: https://www.explorist.life/solarwiringdiagrams/

Помните, что это только одна часть полной обучающей серии по электротехнике кемперов. Чтобы увидеть все отдельные руководства, нажмите здесь: https://www.explorist.life/diy-campervan-solar

Наконец, если вы нашли это руководство полезным, оно действительно будет иметь для нас огромное значение, если вы d поделиться им с кем-то, кто может его использовать, закрепить его на Pinterest для дальнейшего использования или поделиться им в группе Facebook, когда у кого-то возникнет вопрос по этой теме. Нажмите на пузырек в правом нижнем углу, чтобы подписаться на уведомления о будущих обновлениях, и, как всегда, оставьте любые вопросы, которые у вас есть, в комментариях ниже.

Схема подключения выключателя света Полное руководство и бесплатные шаблоны

Знания

Знайте все о схеме подключения выключателя света

Хотите нарисовать схемы подключения переключателей?

Программное обеспечение EdrawMax Wiring Diagram Software позволяет бесплатно создавать профессиональные электрические схемы с помощью легко редактируемых шаблонов и символов. Попробуйте!

Попробуйте бесплатно

В этой статье мы предлагаем около полезные шаблоны проводки выключателя света для бесплатного использования , а также ввести типовые символы проводки в световую проводку для дальнейшего использования. Если вы мало знаете о схеме выключателя света, мы предлагаем базовую информацию о выключателях света для быстрого просмотра. Прочтите сейчас!

Схемы подключения выключателя света [Скачать бесплатно]

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными. Вы можете использовать бесплатные шаблоны и редактировать их самостоятельно.

Подключение однополюсного выключателя

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

Источник: www.do-it-yourself-help.com

Схема подключения одного выключателя света

Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

Нажмите здесь , чтобы увидеть HD-версию шаблона.
