Вгп что такое: Что такое труба ВГП? Применение и базовые характеристики.

Содержание

Труба ВГП – особенности разных видов, правила монтажа

Ежегодно промышленность выпускает современные материалы с усовершенствованными свойствами и характеристиками, однако давно известная на строительном рынке труба ВГП остается неизменно востребованной. Она может использоваться там, где не разрешено применение металлопластиковых или полиэтиленовых изделий.

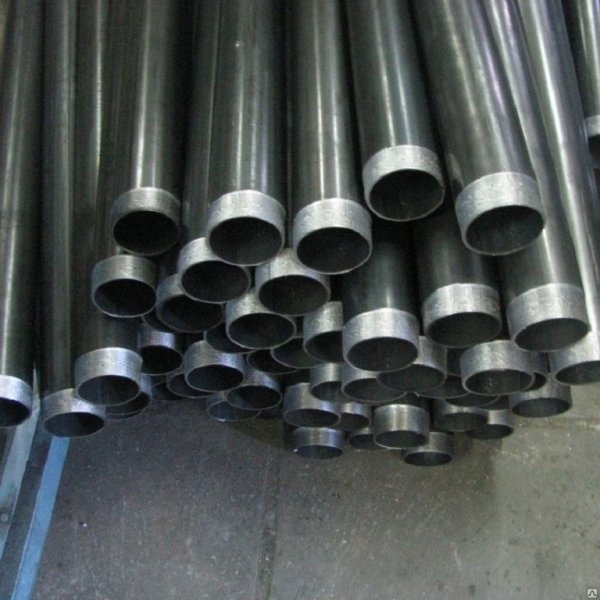

Что такое труба ВГП?

Придя в магазин или на строительный рынок, некоторые спрашивают у продавца, труба ВГП – что это такое, так вот, это водогазопроводное изделие из углеродистой стали. Для ее производства заготовки (длинные металлические полосы) проходят сначала подготовку, а потом формовку на специальном оборудовании. Сшивают две трубы с помощью электрической сварки, и такое место является самым проблемным в трубе ВГП. После изготовления его непременно исследуют на специальном приборе-рентгенографе, но само наличие шва на трубе не считается ее изъяном.

Применение трубы ВГП

Труба водогазопроводная или, как ее сокращенно называют ВГП, используется при монтаже любых коммуникаций, например, водопроводов, систем отопления. Незаменим этот материал будет при создании открытых трубопроводов, на которые оказывает воздействие множество негативных факторов. Широкое применение нашла труба стальная ВГП в машино- и авиастроении, сельском хозяйстве, пищевой и нефтеперерабатывающей промышленности.

Для газовых нужд согласно строгим техническим условиям невозможно применять трубы из пластмассы или металлопластика, поэтому при строительстве газопровода (как бытового, так и магистрального) стальная электросварная труба ВГП будет еще долго незаменимым материалом. Ее коррозионная стойкость значительно увеличивает эксплуатационный срок такой трубной продукции.

Характеристики трубы ВГП

Основным документом, который регламентирует эксплуатационные характеристики труб ВГП, является ГОСТ. Согласно этому документу труба водогазопроводная может выдерживать внешнее давление равное 50 атм., то есть изделие противостоит внешней нагрузке так же, как и цельнометаллический прут такого же диаметра. Кроме этого, труба металлическая ВГП способна выдерживать и сильный гидравлический удар, и значительную температурную деформацию из-за промерзания транспортируемой по трубопроводу жидкости.

Труба ВГП – размеры

Выбирая электросварные трубы ВГП, важно знать их размеры, основные из которых такие:

Условный проход или ДУ. Этот показатель приблизительно равен внутреннему диаметру трубы и варьируется от 6-ти до 150-ти мм.
Толщина стенки. Различаются легкие (толщина 1,8-4 мм), обыкновенные (2-4,5 мм) и усиленные (2,5-5,5 мм) серии трубных изделий.
Длина. Она бывает трех видов: 4-12 м, мерная кратная и немерная. Более всего востребованы и удобны в пользовании трубы длиной 6 м.

Виды труб ВГП

Все водогазопроводные трубы могут выпускать с резьбой, которая выполняется накаткой или нарезкой с обеих сторон изделия, либо вообще без резьбы. Кроме этого, по типу продукции они делятся на два вида:

Труба ВГП черная производится из различных сплавов металлов без последующей оцинковки. Такой металлотрубный прокат обладает устойчивостью к высокому давлению, температуре и внешним негативным факторам. Эти изделия пригодны для обустройства бытовых водопроводных, отопительных и газовых сетей.
Труба ВГП оцинкованная – это высококачественное изделие повышенной точности. Для ее изготовления используют отборный металлопрокат. За счет оцинковки, толщина которой должна быть не менее 30 мкм, труба стальная ВГП приобретает отличные антикоррозионные свойства и может использоваться в масштабных трубопроводах.

Монтаж труб ВГП

Установка водогазопроводных стальных конструкций может проводиться двумя способами:

Посредством сварки. В этом случае используют трубы без резьбы (с гладкими торцами). Сварное соединение должно быть полностью герметичным, что потребует от специалиста-сварщика высокой квалификации. Следует знать, что место сварки надо оставлять в доступности, а полученные швы лучше защитить краской или грунтовкой.
С помощью резьбовых фитингов. Такой метод применим для труб мерной длины с резьбой, на которую устанавливается сгон, обрабатывается герметиком, а сверху крепится контргайка.
После этого сгон помещается в фитинг, а контргайка закручивается до упора так, чтобы контакт обеих частей был по возможности очень плотным. Место соединения еще раз обрабатывают герметизирующей смесью. Смонтированная таким способом труба ВГП оцинкованная не нуждается в покраске.

Статьи по теме:

Фотообои на стену – что это такое, основные виды, особенности самоклеящихся и 3Д вариантов

Фотообои на стену – отличное решение для тех, кто не любит однообразие. Их выбор настолько велик, что у каждого есть возможность подобрать подходящий вариант или даже создать индивидуальный рисунок. Главное, представить интерьер в целом, чтобы все было гармоничным.

Теплый пол под ламинат – можно ли класть, особенности и правила монтажа разных вариантов

Теплый пол под ламинат – новейшая система обогрева помещения, которая сравнительно недавно появилась на рынке. Для правильного выбора из предложенных вариантов нужно знать их особенности, а также плюсы и минусы.

Уайт-спирит – что это такое, состав, технические характеристики, отличия от керосина и ацетона

Уайт-спирит – популярный растворитель, который используется во многих сферах промышленности и в быту. Для того чтобы не ощутить негативные последствия, нужно знать как правильно использовать и правила техники безопасности во время работы с этим веществом.

Накидной ключ – что это такое, как выглядит, плюсы и минусы, размеры, основные виды

Крепкий и надежный накидной ключ может пригодиться автомобилисту, слесарю, сантехнику, любому домашнему мастеру. Для работы в труднодоступных местах существует несколько разновидностей этого полезного и универсального инструмента.

Труба водогазопроводная (ВГП) и ее характеристики, согласно ГОСТ 3262-75

УКРМИНПРОМ

Металлобаза
Продажа металлопроката опт и розница

Днепр

+38 (067) 215-08-08
+38 (067) 560-53-80

Киев

+38 (098) 151-66-88

Помните: для этого контента требуется JavaScript.

Труба водогазопроводная или ВГП в Днепре

, несмотря на то, что производители труб предлагают для водопровода и газопровода изделия из различных материалов, остается наиболее подходящим, доступным и качественным вариантом.

Трубы ВГП производятся согласно ГОСТ 3262-75 и должны соответствовать всем его стандартам. К этой группе трубного металлопроката относят неоцинкованные и оцинкованные стальные сварные трубы.

Длина труб водогазопроводных составляет 4-12 м.

По длине трубы ВГП классифицируются:

Немерной длины;
Мерной или кратной мерной длины (с припуском на каждый рез по 5 мм и продольным отклонением на всю длину плюс 10 мм).

По точности изготовления трубы водогазопроводные разделяют на:

Обычной точности по ГОСТ 380, ГОСТ 1050;
Повышенной точности по ГОСТ 1050.

Трубы обычной точности применяют для газопроводов, водопроводов и систем отопления, а трубы повышенной точности в основном нужны для определенных важных деталей водопровода и газопровода. Предельное отклонение по массе труб не должно превышать более 8%. Предельное отклонение по массе для отдельной трубы не должно превышать 10%, а партия – 7,5%. Отклонение, которое разрешается по ГОСТу есть и у кривизны труб на 1 м: 2 мм – с условным проходом до 20 мм включительно, 1,5 мм – с условным проходом свыше 20 мм.

Маркировка труб также происходит согласно стандарту ГОСТ, если после слово «труба» указывается буква Н – труба под накатку резьбы, буква Д – труба с длинной резьбой, буква П – труба повышенной точности.

Параметры труб ВГП согласно ГОСТу 3262-75

ДУ	Наружный диаметр, мм	Легкие			Обычные			Усиленные
ДУ	Наружный диаметр, мм	Толщина стенки, мм	Масса 1 м, кг	Метров в тонне	Толщина стенки, мм	Масса 1 м, кг	Метров в тонне	Толщина стенки, мм	Масса 1м, кг	Метров в тонне
6	10,2	1,8	0,37	2681,8	2,0	0,4	2472,5	2,5	0,47	2106,4
8	13,5	2,0	0,57	1763,0	2,2	0,61	1631,1	2,8	0,74	1353,4
10	17,0	2,0	0,74	1351,6	2,8	0,98	1019,8	2,8	0,98	1019,8
15	21,3	2,5	1,16	862,7	2,8	1,28	782,8	3,2	1,43	700,1
20	26,8	2,5	1,50	667,5	2,8	1,66	603,4	3,2	1,86	536,9
25	33,5	2,8	2,12	471,7	3,2	2,39	418,2	4,0	2,91	343,6
32	42,3	2,8	2,73	366,6	3,2	3,09	324,1	4,0	3,78	264,7
40	48,0	3,0	3,33	300,4	3,5	3,84	260,3	4,0	4,34	230,4
50	60,0	3,0	4,22	237,1	3,5	4,88	205,1	4,5	6,16	162,4
65	75,5	3,2	5,71	175,3	4,0	7,05	141,8	4,5	7,88	126,9
80	88,5	3,5	7,34	136,3	4,0	8,34	120,0	4,5	9,32	107,3
90	101,3	3,5	8,44	118,5	4,0	9,60	104,2	4,5	10,74	93,1
100	114,0	4,0	10,85	92,2	4,5	12,15	82,3	5,0	13,44	74,4
125	140,0	4,0	13,42	74,5	4,5	15,04	66,5	5,5	18,24	54,8
150	165,0	4,0	15,88	63,0	4,5	17,81	56,1	5,5	21,63	46,2

Трубы стальные ВГП черные и оцинкованные изготовляются по условному проходу (ДУ) и толщине стенок согласно ГОСТ 3262-75.

Производство водогазопроводных труб

Сырьем для изготовления труб, относящихся к категории водогазопроводимые трубы является углеродистая сталь.

Сам процесс производства труб состоит нескольких этапов:

Подготовка стальной заготовки – длинные стальные полосы необходимых размеров;
Из подготовленных полос формируется труба на специальном оборудовании;
Стык заваривают с помощью сварки, к сварочному шву предъявляются строгие требования, чтобы его качество положительно повлияло на срок эксплуатации трубы. Поэтому существует метод рентгенографического контроля швов трубного проката.

Для производства водогазопроводных труб используют такие виды стали, как 10, 20, 3СП, 3ПС. Эти марки стали хорошо служат для электросварочных соединений и поэтому монтаж труб не составляет особого труда. В зависимости от назначения и условий эксплуатации трубопровода, для монтажа которого будут применяться такие изделия, их могут дополнительно подвергать термической обработке после изготовления.

Все стальные водогазопроводные трубы изготавливаются согласно параметрам ГОСТ 3262-75, из видов сталей согласно ГОСТ 380 и ГОСТ 1050 без нормирования химического состава и механических качеств.

При необходимости производитель на концах труб может допустить, чтобы были сняты фаски под углом в 40 градусов. При такой работе оставляется торцевое кольцо, ширина его находится в диапазоне от 1 до 3 мм. Фаски снимаются с изделий, толщина стенок которых больше 5 мм.
Кроме того, по требованию заказчика на оба торца может быть нанесена резьба. Условием является условный проход, который не должен быть меньше 1 см.

Согласно ГОСТам 8944, 8954, 8965, 8966 отдельные водопроводные трубы могут быть укомплектованы муфтами, тоесть каждая труба ВГП имеет в комплекте одну муфту.

На поверхности изделий не допускается наличие трещин, вздутий и закатов. На торцах не должно быть расслоений, сколов и задиров. Но есть и допустимые, согласно стандарту, дефекты для труб ВГП:

Следы очистки;
Отдельные вмятины;
Риски;
Тонкий слой окалины.

Трубы ВГП достаточно популярны и широко используются в газопроводных и водопроводных конструкциях, поэтому их выбор большой, но все они изготовлены строго по стандартам, поэтому имеют высокие качественные характеристики, долгий срок эксплуатации.

У нас вы сможете приобрести водогазопроводные трубы различной длины и диаметра, которые соответствуют ГОСТ 3262-75. Мы предоставляем широкий ассортимент продукции трубного металлопроката, доступные цены, гибкую систему скидок и приятные условия сотрудничества. А также предлагаем услуги порезки или порубки металлопроката в размер. У нас работают профессионалы своего дела, поэтому вы, сотрудничая с нами, получите не только качественный товар, но и удовольствие от работы с нами.
