Лист рифленый – это разновидность листового проката с нанесенным на поверхности листа определенным рисунком высотой не менее 0.5 миллиметров, чаще всего это (0.2 ~0,3) от толщины листа. То есть толщина рифлей не должна превышать 20-30% толщины листа.

Главным отличием рифленого листа является рисунок, нанесенный на поверхность листа, чаще всего это рисунок чечевицы, ромбический рисунок или рисунок «квинтет». Такой рисунок наноситься с одной стороны и предотвращает скольжение на его поверхности, поэтому его используют в строительстве лестниц, площадок, в декоративных элементах и т.д.

Листы рифленые бывают толщиной от 2.5 до 12 мм, по ширине от 0.6 м до 2.2 м и в длину от 1.2 м до 8 м. При изготовлении листов с чечевичным рифлением расстояние между рифлями должно составлять: 20, 25, 30 мм, а при изготовлении листов с ромбическими рифлями должно составлять: (25-30) ⋅ (60-70) мм.

Читайте также:

Медь листовая. Вес медного листа.;

Вес алюминиевого листа.;

Вес листа стального. Таблица.;

Вес оцинкованного листа. Таблица.

Лист рифленый. Вес. Таблица.

При вычислении 1-го квадратного метра листа рифленого также учитываются параметры высоты рифлей, малой диагонали ромба и плотности стали. Из таблиц 1 и 2 мы можем узнать вес 1 метра квадратного листа для определенного вида рифлей.

Рис. 1. Ромбическое рифление.

Рис. 2. Чечевичное рифление.

Таблица 1.

Теоретический вес листа с ромбическим рифлением.

Таблица 2.

Теоретический вес листа с чечевичным рифлением.

Если статья оказалась вам полезна — поделитесь ею в социальных сетях.

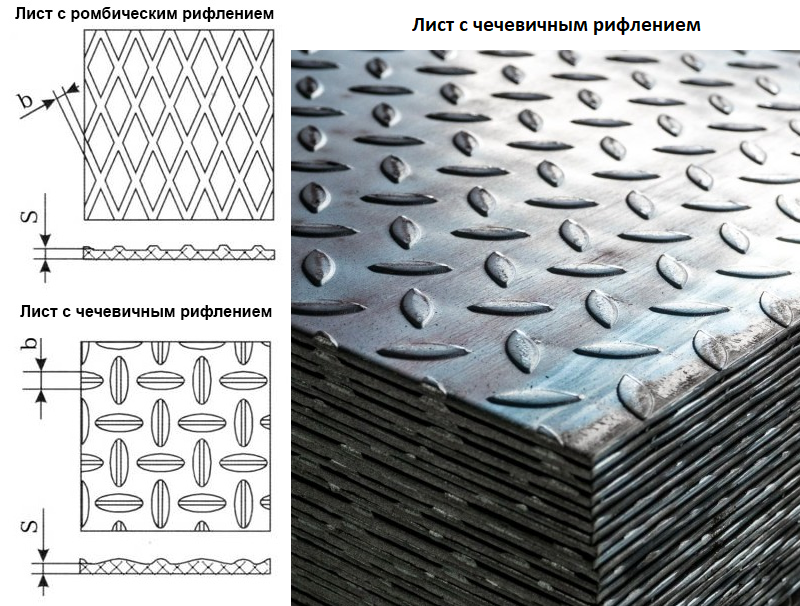

Лист рифленый | Лист с чечевичным рифлением | Лист с ромбическим рифлением

В таблице приведены веса квадратного метра листа с рифлением, посчитанные теоретически.

Удельный вес стали принят 7,85г/см3, высота рифления принята как 0,2 от номинальной толщины листа, при средних значениях размеров ромба и расстояния между рифлями. ГОСТ 8568-77 допускает отклонения по весу рифленых листов от расчетных величин от 3% до 10%, таким образом, фактический вес рифленого листа всегда оказывается больше расчетного. В среднем это значение составляет 5-7%.

Для всех видов рифления есть один общий фактор – рифления должно выступать от плоскости листа, т.к. основное предназначение любого рифления – противоскользящие функции. В остальном листы мало похожи.

Стальные листы с ромбическим и чечевичным рифлением из углеродистой стали преимущественно используются в качестве антискользящего покрытия в производственных помещениях, на строительных площадках, гаражах, автосервисах. Из них изготавливают ступени металлических лестниц, временные переходы и другие элементы, обеспечивающие безопасное передвижение людей на потенциально опасных объектах.

Иногда рифленые листы используют в качестве элементов декоративного оформления при изготовлении металлических конструкций как бытового, так и промышленного назначения.

Рифленые листы изготавливают и углеродистых марок стали Ст0, Ст1, Ст2, Ст3, по ГОСТ 380-2005. Допускается изготовление листов из других марок, по согласованию заказчика и производителя.

Высота рифления на всех видах должна быть 0,1-0,3 от номинальной толщины основания листа, но не менее 0,5мм. В зависимости от исполнения высота рифления на листах с толщиной основания более 5мм может достигать 1,0мм.

Листы с ромбическим рифлением изготавливают с диагоналями ромба 25-30х60х70мм. Конфигурация и расположения ромба на поверхности наносятся по усмотрению производителя.

Листы с чечевичным рифлением изготавливают с расстоянием 20, 25 или 30мм между рифлями. Выбор расстояния определяется производителем.

Общие требования по толщине основания листа, ширине и длине, точности прокатки должны соответствовать ГОСТ 19903-74.

Лист рифленый отгружают партиями, размер каждой, как правило, не превышает 70 тонн. Сертификат производителем выписывается один на всю партию.

Маркировка и упаковка производится в соответствии с ГОСТ 7566-94.

Купить рифленый лист в нашей компании можно любыми партиями. Поставки осуществляются вагонными нормами с металлургических комбинатов, в сборных вагонах, автомобильным транспортом или контейнерами.

Вес листа рифленого – вес метра, расчет веса, таблица веса.

Вводите требуемые значения,
остальные поля пересчитаются автоматически

2.5

тонны

кв. метры

чечевица рифление

чечевица ромб

Цены
3

тонны

кв.

метры

чечевица рифление

чечевица ромб

Цены
4

тонны

кв. метры

чечевица рифление

чечевица ромб

Цены
5

тонны

кв.

метры

чечевица рифление

чечевица ромб

Цены
6

тонны

кв. метры

чечевица рифление

чечевица ромб

Цены
8

тонны

кв. метры

чечевица рифление

чечевица ромб

Цены
10

тонны

кв. метры

чечевица рифление

чечевица ромб

Цены
12

тонны

кв. метры

чечевица рифление

чечевица ромб

Цены

Лист рифлёный - ГОСТ, вес, размеры | Санкт-Петербург

Лист рифлёный стальноый с ромбическим и чечевичным рифлением (ГОСТ 8568-77)

Лист рифленый стальной ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифленым рифлением общего назначения. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

Высота рифлей на листах должна быть 0,2 - 0,3 толщины основания листа, но не менее 0,5 мм.

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм.

Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пжяы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.

Рифлёный лист с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

По соглашению изготовителя с потребителем допускается изготовление листов других размеров.

В зависимости от назначения рифлёный листы изготавливаются:

  • мерной длины;
  • кратной мерной длины;
  • мерной длины с остатком не более 10% массы партии;
  • кратной мерной длины достатком не более 10% массы партии;
  • немерной длины.

Остатком считают рифлёные листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.

Примеры условных обозначений:

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:
Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:
Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:
Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77.

То же, с чечевичным односторонним рифлением:
Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77.


Толщина и масса 1м

2 рифлёного листа (ГОСТ 8568-77)
Толщина основания листа S, мм Ширина основания рифлей b, мм Масса 1м
2
, кг
ромбическое рифление
2,5 5,0 21,0
3,0 5,0 25,1
4,0 5,0 33,5
5,0 5,0 41,8
6,0 5,0 50,0
8,0 5,0 66,0
10,0 5,0 83,0
12,0 5,0 99,3
чечевичное рифление
2,5 3,6 20,1
3,0 4,0 24,2
4,0 4,0 32,2
5,0 5,0 40,5
6,0 5,0 48,5
8,0 6,0 64,9
10,0 6,0 80,9
12,0 6,0 96,8



Лист стальной рифленый согласно ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифлением общего назначения изготовляют в листах и рулонах, высота рифлей на листах должна быть 0,2-0,3 толщины основания листа, но не менее 0,5мм.

Просечно-вытяжной лист (просечка) изготавливается согласно ТУ 36.26.11-5-8. 1. для изготовления настилов и ступеней маршевых лестниц. Решетчатые настилы используются для площадок техобслуживания и проходных мостиков в нефтяной, газовой, нефтехимической промышленности, на электростанциях, а также для стальных конструкций всех назначений.

404 - Страница не найдена

  • Москва
  • Санкт-Петербург
  • Актау и Мангистау
  • Актобе и область
  • Алматы
  • Архангельск
  • Астрахань и область
  • Атырау и область
  • Баку
  • Барнаул
  • Белгород
  • Брест и область
  • Брянск и область
  • Буйнакск
  • Владивосток
  • Владикавказ и область
  • Владимир
  • Волгоград
  • Вологда
  • Воронеж и область
  • Горно Алтайск
  • Грозный
  • Гудермес
  • Екатеринбург
  • Ереван
  • Ессентуки
  • Железнодорожный
  • Иваново и область
  • Ижевск
  • Иркутск
  • Казань
  • Калининград и область
  • Калуга
  • Караганда и область
  • Кемерово
  • Киев и область
  • Киров и область
  • Китай
  • Костанай и область
  • Кострома и область
  • Краснодар
  • Красноярск
  • Крым
  • Курган и область
  • Курск
  • Липецк и область
  • Магадан и область
  • Магнитогорск
  • Махачкала
  • Минск и область
  • Мурманск
  • Набережные Челны
  • Назрань
  • Нальчик
  • Нефтекамск
  • Нижневартовск
  • Нижний Новгород
  • Нижний Тагил
  • Новокузнецк
  • Новороссийск
  • Новосибирск и область
  • Новочеркасск
  • Нур-Султан
  • Омск и область
  • Орел и область
  • Оренбург
  • Павлодар и область
  • Пенза и область
  • Пермь
  • Петропавл. Камчатский
  • Петропавловск
  • Псков
  • Пятигорск
  • Ростов на Дону
  • Рязань и область
  • Самара
  • Саранск
  • Саратов
  • Севастополь
  • Семей
  • Сергиев Посад
  • Смоленск и область
  • Сочи
  • Ставрополь
  • Сургут
  • Сызрань
  • Сыктывкар
  • Таганрог
  • Тамбов и область
  • Ташкент
  • Тверь и область
  • Тольятти
  • Томск
  • Тула
  • Тюмень
  • Узбекистан
  • Улан Удэ
  • Ульяновск
  • Уральск
  • Уфа
  • Ухта
  • Хабаровск
  • Ханты Мансийск
  • Чебоксары
  • Челябинск
  • Череповец
  • Чехов
  • Шымкент
  • Электроугли
  • Элиста
  • Южно Сахалинск
  • Якутск
  • Ярославль

Лист из нержавеющей стали 3 мм рифленый

Лист рифленый 3 мм AISI 304 (08Х18Н10)
Размер, мм Пов-сть Вес листа, кг Вес м², кг Откл. по толщине, мм
Лист нержавеющий 1000х2000х3 48,8 24,4 ±0,23
Лист нержавеющий 1250х2500х3 76,3 24,4 ±0,23
Лист нержавеющий 1500х3000х3 109,8 24,4 ±0,23

Значения веса одного листа и квадратного метра рассчитаны от номинальных размеров, без учета допусков, предусмотренных ГОСТ и другими стандартами по толщине, ширине и длине каждого листа. Плотность нержавеющей стали, в зависимости от марки варьируется от 7,60 до 8,00 г/см3. Для стали марки 08Х18Н10Т (AISI 304) плотность принята равной 7,9 г/см3.

Лист рифленый из нержавеющей стали

Стальной рифленый лист толщиной 3 мм поставляется нашей компанией из нержавеющей стали марки 08Х18Н10 (AISI 304) - содержанием никеля, обеспечивающей отличные антикоррозионные свойства, высокую прочность и износостойкость листа.

Наиболее востребованным по виду рифлений является чечевичный лист, который наша компания всегда предлагает из наличия в достаточных объемах. Листы с другими видами рифления поставляются нами под заказ. Срок исполнения от 3-х до 45 дней и зависит от объема заказа и удаленности производителя.

Рифленый лист поставляется в форме листов. Листы с чечевичным рифлением обычно поставляются без индивидуальной упаковки каждого листа. Листы с ромбическим рифлением так же поставляются без индивидуальной упаковки. Листы с видами рифлений Дуэт и Квинтет часто имеют шлифованную поверхность и потому упаковываются в индивидуальную упаковку – полиэтиленовую пленку, для лучшей защиты от загрязнений и случайных повреждений во время транспортировки, хранения и монтажа.

Купить стальной нержавеющий рифленый лист толщиной 3 миллиметра в нашей компании возможно в любых количествах от 1-го листа. Цена определяется для каждого заказа индивидуально с учетом объема, сборности и других параметров.

© 2015, Коррозионно-стойкие Стали
Металлопрокат и трубы из нержавеющей стали. Продажа, резка, металлообработка, доставка.

Карта сайта

стандарты, виды, размеры, вес, использование

Рифленый лист – разновидность листового металлопроката, отличающаяся специфичной фактурой поверхности. Этого, казалось бы, небольшого отличия вполне достаточно для того, чтобы повлиять на его использование и появление отдельных стандартов. Об этом, а также о его весе, допустимых размерах и ряде других аспектов мы и расскажем.

Используемые стандарты и основы производства

Рифленый лист производится согласно ГОСТ 8568-77, содержащего все необходимые технические условия:

  • требования к форме,
  • допустимые размеры,
  • массу 1 м2,
  • параметры рифления,
  • правила маркировки.

В качестве сырья могут использоваться стали следующих углеродистых сталей: ст0, ст1, ст2 и ст3, в том числе полуспокойных. Изделия из сталей других марок могут быть выпущены по согласованию с заказчиком.

Производится прокат в рулонах или листах – в зависимости от толщины основания. Допустимая ширина рулонного проката и другие требования берутся из ГОСТ 19903-2015, использующегося для контроля сортамента всего горячекатаного листового проката.

При полистовом производстве каждое изделие обрезается с четырех сторон для удаления неровностей и зазаубрин на кромках. При непрерывном (рулонном) производстве катаные кромки могут быть оставлены.

Виды стального рифленого листа, основные размеры

По стандарту стальной рифленый лист выпускается в двух видах, различающихся формой сечения, нанесенного на одну сторону и требованиям к нему.

С ромбическим

Диагонали ромба могут иметь размер:

  • от 25 до 30 мм – малая,
  • от 60 до 70 мм – большая.

Непосредственно конфигурация ромбовидных рифлей и их расположение (вдоль или поперек листа) не регламентированы – эти параметры устанавливает сам производитель.

С чечевичным

Расстояние между рифлями задается стандартом и может быть 20, 25 и 30 мм.

Производители могут выпускать листы с чечевичным рисунком разных видов:

  • «даймонд» – с одиночным перпендикулярным расположением рифлей,
  • «дуэт», «трио», «квартет», «квинтет» – группами по 2, 3, 4 и 5 рифлей соответственно.

Общие параметры

Основные параметры и их допустимые размеры для обеих разновидностей общие.

  • Ширина листов может быть от 600 до 2200 мм.
  • Ширина рулонов: 500, 530, 600, 630, 1000, 1100 или 1250 мм.

Толщина основания и масса 1 м2 указаны в следующей таблице:

Использование

Листовой стальной прокат с рифленой поверхностью обладает отличной свариваемостью, и за счет простоты монтажа широко применяется в промышленном и бытовом строительстве. В частности, его используют для:

  • монтажа покрытий ступеней и пролетов металлических лестниц, расположенных на улице или в местах с повышенной влажностью – рифление уменьшает скольжение обуви и делает подъем менее травмоопасным,
  • оснащения пандусов, переходов, смотровых площадок, складов – с аналогичной целью,
  • отделки стен и перегородок внутри и снаружи зданий – в этом случае фактура играет исключительно декоративную роль,
  • при прокладке дорог – в сооружении мостиков и переходов через системы коммуникаций,
  • производства дизайнерских архитектурных композиций.

Для установки на открытом воздухе и увеличения срока службы листы могут предварительно оцинковываться.

Калибры и веса для листового металла

Свойства медного провода AWG
Размеры центрирующего сверла
Размер сверла и десятичные эквиваленты
Imperial Tap Chart
Размеры шпоночного паза
Точки плавления
Метрическая диаграмма ответвлений
Размеры уплотнительного кольца
Трубная резьба
Винтовые экстракторы
Калибры и веса для листового металла
Винты с головкой под торцевой ключ
Расчет конуса
Конические штифты
Размеры конического хвостовика
Размеры шайб
Калибры проводов
Размеры шурупа

Сколько весит металлическая панель крыши?

Из-за экстремальных климатических условий, таких как град, ураганы, сильная жара и лесные пожары, которые влияют на жилые дома по разным характеристикам по всей стране. Все больше и больше людей узнают о многочисленных преимуществах металлических кровельных панелей. Корпорации и производители в отрасли вводят широкий спектр вариантов стилей, чтобы повысить элегантность дома и в то же время повысить его ценность. Такой материал действительно приобрел популярность, многие домовладельцы модернизируют свою кровельную систему с традиционной на металлическую.

Прочный, но универсальный

Металлическая кровля

Кровли, сделанные из металлических материалов, прочны и способны противостоять неблагоприятным климатическим условиям.Кроме того, металлическая кровля имеет легкий вес, который намного легче по сравнению с битумной черепицей. Вы можете подумать, что, поскольку металл твердый, он тяжелее.

«Итак, сколько весит металлическая крыша, вы спросили?»

Одна панель калибра 26 весит всего 0,88 фунта. за квадратный фут. Металлическая кровельная панель толщиной 12 дюймов весит около 10 фунтов. При этом большинство людей думают, что металлическая кровля тяжелее других материалов. Тем не менее, если вы посчитаете и сравните битумную черепицу с металлической кровлей, асфальт может весить 5 фунтов.на квадратный фут 4,12 фунта. дифференциал.

Доступные опции

Как правило, кровельные компании предлагают гнутые и вертикальные панели, которые на самом деле могут не подходить для загородных мест. Хорошая новость в том, что Alpha Rain Incorporated предлагает больше доступных опций, которые могут помочь вам создать новый внешний вид металлической кровли. Вы можете обработать или покрасить панели, что даст вам преимущество над внешним видом жилого дома.

Стили и дизайн могут отличаться от региона к региону.Например, в юго-восточном регионе жилые дома сталкиваются с сильными ветрами, из-за которых 14% домовладельцев предпочитают металлическую кровлю. В западном регионе существует несколько деревенских конструкций металлических крыш, подходящих для большинства домовладельцев. Здесь, в Вирджинии, климат становится все теплее и влажнее, в среднем 86 градусов. С приходом зимы случаются метели и зимняя буря.

Alpha Rain Incorporated

Alpha Rain Incorporated обслуживает, устанавливает и разрабатывает металлические кровельные покрытия с надрезом в Вирджинии.Наша запатентованная система вентиляции крыши может снизить экстремальные температуры от 35 до 45 процентов. Это энергоэффективная система вентиляции крыши, работающая от компании Therma-Vent. Такая технология действует как естественный теплоноситель для дома за счет притока воздуха. Он сохраняет внутреннюю температуру прохладной, так как снаружи становится все жарче.

Наша запатентованная система вентиляции обеспечивает хорошую окупаемость инвестиций за счет ощутимой экономии на счетах за электроэнергию. Вам больше не нужно увеличивать систему охлаждения термостата вашего кондиционера, что может сильно повлиять на ваш ежемесячный счет из-за сильной жары. Фактически, в летние дни счета за электроэнергию могут сократиться до 30%. В то время как в зимний сезон он уменьшается примерно на 10% от вашего ежемесячного счета.

Наша металлическая кровельная система более устойчива к сильным ветрам. Панели тканые, что обеспечивает максимальное сопротивление ветру. В случае стоимости ремонта у нас 35 лет гарантии.

Гофрированный металлический лист | Гофрированная панель

Гофрированный металлический лист - это прочный, легкий и устойчивый к атмосферным воздействиям материал, обеспечивающий улучшенные защитные свойства, которые не могут сравниться с другими типами материалов.Металлические гофрированные панели, благодаря присущему им высокому качеству, являются чрезвычайно эластичными производственными материалами, которые обеспечивают многочисленные преимущества для широкого спектра применений.

В Industrial Metal Supply мы делаем поиск подходящих металлических изделий для вашего проекта простым и удобным. Свяжитесь с нами для получения дополнительной информации о наших вариантах гофрированных панелей или запросите коммерческое предложение для получения более подробной информации сегодня. Мы - ваш надежный поставщик гофрированных металлических листов премиум-класса.

Брошюра с гофрированными узорами

Процесс и применение для производства гофрированного металлического листа

Гофрированные панели производятся методом холодного формования, при котором они прессуются и затем подвергаются прокатке для получения желаемой гофрированной формы.Гофры внутри стали увеличивают общую прочность на растяжение, делая ее устойчивой к повышенным ударным и весовым нагрузкам. Гофрированная форма стали обеспечивает одно из самых высоких соотношений прочности к весу среди всех строительных материалов. Общие приложения включают:
  • Кровля
  • Сайдинг
  • Обшивка
  • Декоративные ширмы

Преимущества гофрированного металлического листа

Изделия из гофрированного листа являются одним из самых популярных вариантов сайдинга на рынке благодаря отличной прочности и простоте обслуживания. Это, в сочетании с общими инвестициями в низкие эксплуатационные расходы, делает гофрированный лист отличным продуктом для многих проектов - как внутренних, так и внешних, в зависимости от потребностей. Использование гофрированной стали высшего качества обеспечивает душевное спокойствие строителя на десятилетия. Дополнительные преимущества гофрированного металлического листа:
  • Высокое отношение прочности к массе
  • Легкий
  • Универсальный
  • Легко работать с
  • Коррозионно-стойкое оцинкованное покрытие

В чем разница между оцинкованными и оцинкованными гофрированными панелями?

Основное отличие Galvalume от оцинкованного гофрированного металлического листа заключается в химическом составе материала каждой отделки.Galvalume изготовлен из 55% алюминия и 45% цинка, покрывающего стальную основу. В сочетании с кремнием цинково-алюминиевое покрытие эффективно сцепляется со стальной подложкой, обеспечивая равное сцепление по всей стали.

И наоборот, гальваническое покрытие состоит из 100% цинка. По сравнению с гальваническим покрытием оцинкованный цинк обеспечивает повышенную защиту режущих кромок и царапин, но общая коррозионная стойкость повышается с цинкованием.

Опции из гофрированного металлического листа

Industrial Metal Supply предлагает гофрированные панели с различными рисунками и материалами. Мы предлагаем следующие типы гофрированного металлического листа, которые точно соответствуют вашим проектным требованиям:
  • Гофрированный лист Galvalume
  • Лист гофрированный зеленый окрашенный
  • Профнастил Purlin
  • Стальной гофрированный лист погодостойкой
  • Лист алюминиевый перфорированный гофрированный

Свяжитесь с IMS для гофрированных панелей, доступных в Южной Калифорнии, Аризоне и Северной Мексике

Свяжитесь с нами для получения дополнительной информации о наших вариантах продукции из гофрированного листового металла или запросите расценки на углубленный анализ цен сегодня. Industrial Metal Supply - ваш надежный поставщик металлических гофрированных панелей.

Гофрированные металлические кровельные изделия Гофрированные металлические панели |

Corrugated Metal .com предлагает гофрированные металлические панели для кровли, полов и сайдинга. Эти гофрированные панели изготовлены из рифленых металлических листов, которые являются одними из наиболее часто используемых панелей в промышленности. Гофрированный листовой металл - прочный материал, легкий, устойчивый к атмосферным воздействиям и практичный для множества различных применений. Мы специализируемся на производстве высококачественных гофрированных материалов для металлических кровель, металлического сайдинга, гофрированного металлического настила и гофрированных металлических полов практически для любого применения.

Являясь лидером отрасли в производстве лучших гофрированных металлических панелей, мы можем обеспечить удовлетворение потребностей клиентов, производя металлические панели практически из любых материалов и размеров. Имея множество вариантов отделки, у нас обязательно найдется что-то на ваш вкус.

Гофрированный металлический лист размером

Гофрированная панель 1-1 / 4 "x 1/4"

Гофрированные панели размером 1-1 / 4 дюйма в основном имеют гальваническую отделку и более легкие (26-28-29).Эта панель имеет малейший профиль и используется как в декоративных, так и в промышленных целях. Мы можем изготовить этот панельный профиль практически из любого материала. Пожалуйста, узнайте о других вариантах отделки, таких как алюминий и нержавеющая сталь. Стандартный оцинкованный лист будет иметь стандартный лист шириной 26 дюймов и длиной 8 футов, 10 футов и 12 футов.

Гофрированный 2-1 / 2 x 1/2 дюйма


Гофрированный лист размером 2-1 / 2 ”x ½”, вероятно, является наиболее распространенной гофрированной панелью на рынке сегодня, и уже много лет используется в качестве стандартной «гофрированной» панели.Гофра 2-1 / 2 дюйма обычно используется для «столбов-сараев» и почти простой гофрированной конструкции. Размер 2-1 / 2 дюйма обозначает расстояние от пика одного выступа до пика следующего, и имеет общую высоту ½ дюйма. Обычно мы храним и продаем его с гальваническим покрытием (G-90) как наш стандартный товарный чулок, но мы можем предоставить любой материал, который вам нужен, например, обычную сталь, стекловолокно, алюминий (гладкий и с лепным тиснением), а также окрашенную отделку и нержавеющую сталь, как в (T-304), так и (T316). ) материалы.Все наши складские листы оцинкованы ::

18 - 20 - 22 - 24 - 26 –GAUGES
Оцинкованный

  • 27-1 / 2 дюйма в ширину x 8 футов в длину
  • Ширина 27-1 / 2 дюйма, длина 10 дюймов
  • 27-1 / 2 дюйма, ширина 12 дюймов
  • Ширина 27-1 / 2 дюйма, длина 20 дюймов

(ширина 41-1 / 4 дюйма, нержавеющая сталь / алюминий, 42 дюйма, стекловолокно 45 дюймов)
(ширина и длина нестандартной длины доступны по запросу)

Другие варианты отделки будут иметь разную ширину, поэтому поинтересуйтесь, какая ширина является стандартной для каждого типа материала. Мы также начали предлагать гофрированные и перфорированные панели размером 2-1 / 2 ”x ½”, которые являются очень уникальными, с которыми мы можем сделать практически любой рисунок отверстий. Профиль гофрированной панели 2-1 / 2 x ½ дюйма, безусловно, является наиболее распространенной и универсальной панелью на рынке сегодня и может быть использован в любом приложении, которое вам может понадобиться. Пожалуйста, позвоните по номеру Corrugated Metal (215-860-3600) с запросом любого размера, 1-2 листа или от 1000 до 2000 листов, и мы можем отправить товар прямо со склада. Кроме того, поинтересуйтесь, какая отделка или материал вам может понадобиться, и наши сотрудники отдела продаж с удовольствием подберут ваше предложение и материалы в соответствии с вашими потребностями.

(2,67 x 7/8 дюйма) Гофрированный:

Гофрированный профиль 2,67 'x 7/8 дюйма предлагает глубокую канавку для более выраженного гофрированного стиля. Эта более глубокая канавка обеспечивает более прочную панель при любой толщине и допускает больший пролет. Предлагается гофрированный профиль 7/8 дюйма как в гальваническом, так и в алюминиевом материалах стандартной длины: 8 футов, 10 футов и 12 футов. Типичная предлагаемая толщина материала составляет 18-20-22 или 24 калибра. Гофра с этим шагом 2,67 дюйма очень широко используется во многих кровельных применениях, поскольку ее глубокая канавка позволяет больше стекать воде и дает общий S-образный вид, который нравится многим людям.Мы можем предложить эту панель из нержавеющей стали, но мы, как правило, используем либо простой материал оцинковки, либо алюминиевый прокат с гладкой поверхностью или отделкой с лепным тиснением. Мы также спец. эта панель с большим количеством наших перфорированных и панельных запросов. Мы также можем указать этот материал в окрашенном исполнении. Пожалуйста, позвоните в компанию Corrugated Metal с вашим запросом, и наши квалифицированные сотрудники будут рады помочь вам с вашим заказом или ценой на материалы.

2-6 / 7 "x 3/4" Гофрированный

2. Гофрированный профиль 67 футов на 3/4 дюйма предлагает глубокую канавку для более выраженного гофрированного стиля. Эта более глубокая канавка обеспечивает более прочную панель при любой толщине и обеспечивает больший пролет. Гофрированный профиль 3/4 дюйма предлагается в обоих вариантах. гальванические и алюминиевые материалы стандартной длины 8 футов, 10 футов и 12 футов. Типичная предлагаемая толщина материала составляет 18-20-22 или 24 калибра. Гофра с этим шагом 2,67 дюйма очень широко используется во многих кровельных применениях, поскольку ее глубокая канавка позволяет больше стекать воде и дает общий S-образный вид, который нравится многим людям.Мы можем предложить эту панель из нержавеющей стали, но, как правило, мы поставляем ее либо из простого оцинкованного материала, либо из алюминия с гладкой поверхностью или с тиснением под штукатурку. Мы также спец. эта панель с большим количеством запросов на перфорированные и гофрированные панели. Мы также можем указать этот материал в окрашенном исполнении. Пожалуйста, позвоните в компанию Corrugated Metal с вашим запросом, и наши квалифицированные сотрудники будут рады помочь вам с вашим заказом или ценой на материалы.

Металл Общая ширина Отделка Чистое покрытие Кромки Наличие
Сайдинг Кровля
Сталь и алюминий 31 "0 SE / MF 29 1/3 " 29 1/3 " 2 вниз Стандартный
41 3/4 " SE / MF 40 " 37 1/3 " 1 ЕД Стандартный

4.2 "гофрированный

(показана панель 4.2, сверху вниз, оцинкованная, окрашенная в бронзу, алюминий (с лепным тиснением) и окрашенная в бежевый цвет Kynar)

Гофрированная панель 4. 2 - это высокопрофильная панель волнистого типа, которая используется и может использоваться практически для любого кровельного, сайдингового или декоративного применения. Панельный паз (4.2) аналогичен стандартному гофрированному 2-1 / 2-дюймовому пазу и основан на той же предпосылке, но имеет более крупный и выраженный вид. Первоначально этот профиль был сделан в бетонной версии и использовался в качестве панели для замены асбеста. в настоящее время используется в промышленности для многих других применений, где требуется гофрированный вид.4,2 дюйма обозначают расстояние от одного пика до следующего пика и имеют общую высоту 1-1 / 16 дюйма, если лежать на земле, это самый глубокий "волнистый" гофрированный материал, доступный где-либо.

Профиль 4.2 является предпочтительным выбором во многих случаях, когда традиционные «гофрированные» панели будут работать, но не будут выглядеть так же хорошо или иметь такую ​​прочность. Не многие компании в стране даже имеют волнистый гофрированный материал 4. 2, поэтому не смотрите дальше, поскольку мы также храним его и можем изготовить практически из любого материала, который могут вообразить наши клиенты.Ниже указаны стандартные размеры, но почти все можно сделать из простой стали или из стандартной оцинкованной стали. Мы также можем предложить его в окрашенной версии или из нержавеющей стали (как T304 и T316, так и в отделках 2-B и # 4), а также из алюминия с гладкой (гладкой) отделкой или Stucco-Embossed (отделка галькой). ). Теперь мы предлагаем панели 4.2 длиной до 40 футов. Мы также первыми предлагаем это в перфорированных и гофрированных панелях, которые являются одним из лучших вариантов для архитекторов и дизайнеров. Пожалуйста, позвоните в компанию Corrugated Metal и изучите все возможности использования (4.2) Профнастил / сайдинг.

РАЗМЕР ЗАПАСА

- Оцинкованный

18/20/22/24 калибра

Все 42 дюйма в ширину - 8 дюймов / 10 дюймов / 12 дюймов (макс.)

Вес оцинкованного гофрированного кровельного листа GI

1. - Подробная информация о продукте

Название- GI Roffing Sheet, GI гофрированный лист, GI лист, стальной кровельный лист горячего цинкования, гофрированный лист HDP GI, кровельный лист с алюминиевым покрытием, Galvalume стальной гофрированный лист, рулон из алюцинковой стали Galvalume, лист GL, кровельный лист GL, кровельный лист PPGI, гофрированный лист PPGI

Размер: GI Coil / Sheet - 0.12-1,5 мм x750 ~ 1250 мм

Рулон / лист GL - 0,16-1,5 мм x750 ~ 1250 мм

Рулон / лист PPGI - 0,16-1,5 мм x750 ~ 1250 мм

2.- GI гофрированный лист Стандартный & Grade

Цинковый кровельный лист; цветной окрашенный профнастил; Цена на кровельный лист GI; GI простой лист

Предварительно окрашенный гальванизированный лист z40 DX51D; Лист гофрированный PPGI PPGL; Профнастил GI филиппины цена

3.- Процесс производства гофрированного листа GI / GL / PPGI

Катушка GI - простой лист GI - Гофрированный лист GI - экспортный пакет кровельного листа с цинковым покрытием - Гофрированный кровельный лист GI sheet / GL

http: //www.

junnansteel. com / pid18134974 / оцинкованный лист-металл-кровля-цена-gi-гофрированный-стальной-лист-цинк-кровельный-лист.htm

4.- GI / GL гофрированный лист Пакет

GI листогибочная машина - оцинкованный кровельный лист волнообразной формы - пакет горячеоцинкованного листа

5.- Кровельный лист PPGI / профнастил GL

Кровля из оцинкованного листового металла; дешевая цена на профнастил ги; Вес гофрированного кровельного листа на шт.

6.- Применение профнастила GI / GL

Цена на металлическую оцинковку; кровельный лист цинк-алюминий; оцинкованный стальной гофрированный лист; Металлический оцинкованный кровельный лист

7.- Выставка Показать

8. - Профессиональная команда с лучшим обслуживанием

Высокое качество - Умеренная цена - 24-часовое онлайн-обслуживание - Бесплатные образцы - Доступны готовые запасы

9. - Гофрированный кровельный лист с цинковым покрытием поставщик

imo0006
Название компании Tangshan Junnan Trade Co., Ltd
Telphone + 86-183 3059 9267
+ 86-133 4325 3293
Skype steelprofile_1
Веб-сайт - 1 www.junnansteel.com
Г-жа Селина Лян Веб-сайт - 2 www.junnansteel.en.alibaba.com

Сколько весит моя металлическая дека?

Это вопрос, который нам часто задают, и вы, вероятно, задаетесь им самим. Вы должны знать, насколько тяжелы ваши связки, и может ли ваш грузовик даже поднять металлический настил.

Вы уже знаете, что толщина вашего металлического настила является важным фактором веса, но почему вес варьируется между панелями одного и того же размера? Почему именно два разных типа металлических настилов с одинаковой толщиной имеют разный вес на квадратный фут?

Чтобы ответить на этот вопрос, полезно понять процесс изготовления металлической настила. Мы рассмотрим этот процесс, какой весит металлическая дека и почему вес важен для вас.

В Western Metal Deck мы ежедневно рассчитываем вес металлической палубы. Мы используем веса, чтобы определить вес пакетов для грузовика того размера, который нам нужен для доставки.

Эта статья поможет вам понять факторы, которые влияют на вес вашей металлической колоды. Мы рассмотрим следующее:

  • Катушки металлической палубы
  • Типы металлических настилов
  • Как рассчитать общий вес
  • Вес связок металлических настилов

Металлические катушки настила

Процесс изготовления металлического настила начинается со стали.Сталь превращается в рулоны стали, которые используются для производства металлических настилов. Если вы знакомы со стальными рулонами, то знаете, что это длинный стальной лист, свернутый в рулон. Катушки бывают разной толщины и ширины .

Толщина рулона

Толщина рулона относится к толщине стального листа. По этой толщине определяется калибр. Каждый размер металла попадает в определенный диапазон толщины.Например, металл калибра 16 имеет толщину от 0,0695 до 0,0575 дюйма.

Ширина бухты

Ширина катушки варьируется от панели к панели. Из стальных рулонов формуют различные гофрированные металлические панели настила. Из-за того, что панели различаются по ширине, глубине и гофре, не все они изготавливаются из рулона одинаковой ширины. Если у профиля больше гофр, более глубокие гофры или более широкие гофры, вам понадобится более широкая катушка.

Катушки разной ширины напрямую влияют на вес панели на квадратный фут.Если у вас есть 2 панели одинаковой толщины, но они сделаны из 2 катушек разной ширины, вес на квадратный фут будет другим. Пример этого можно увидеть при сравнении W2-36 Formlok и W3-36 Formlok:

W2-36 Formlok W3-36 Formlok

Обе панели имеют ширину 3 фута и выглядят одинаково. Однако W3-36 более глубокий и изготовлен из более широкой катушки, чем W2-36.Вес на квадратный фут для оцинкованной панели калибра 20 в W2-36 составляет 2,1 фунта на квадратный фут , а у W3-36 - 2,3 фунта на квадратный фут .

Вес для металлических настилов

Как вы уже узнали, металлический настил бывает разных типов: кровельный, напольный, профильный и ячеистый. Возможно использование двух разных типов панелей одного калибра, которые весят одинаковый квадратный фут. Между тем, два других типа панелей того же калибра могут значительно отличаться по весу.Для этого есть несколько разных причин, которые мы рассмотрим.

Вес металлической крыши и металлического пола

Металлическая крыша и настил пола - это два совершенно разных типа террасных панелей. Они выпускаются в виде панелей глубиной от 1,5 до 3 дюймов, толщиной от 22 до 16 и разными профилями. Некоторые профили настила крыши идентичны некоторым профилям настила пола за исключением рисунка тиснения.

Интересно отметить, что рисунок тиснения никак не влияет на вес.Обе панели изготовлены из одной катушки. Во время процесса профилирования рисунок тиснения штампуется на панелях настила пола.

Вес деки в металлической форме

Form deck или Non-Composite deck имеет несколько разных профилей. Вес зависит от типа профиля и толщины. В наличии Verco Decking, они производят два профиля: 1 5/16 дюйма Deep Vercor и 9/16 дюйма Shallow Vercor. Deep Vercor изготовлен из более широкой катушки и весит больше на квадратный фут.

Вес сотовой деки

Вес сотового настила может вас удивить, так как он может быть довольно тяжелым. Сотовый настил - это металлическая панель настила одной толщины с плоским листом той же или другой толщины, прикрепленной к нижней части панели.

КРЫША HSBCD NCD-24 HSN3CD НЕТ НЕТ
ЭТАЖ BCD-36 Formlok NCD-24 Formlok N3CD-32 Formlok W2CD-36 Formlok W3CD-36 Formlok
Масса кв. Ft. Масса кв. Ft. Масса кв. Ft. Масса кв. Ft. Масса кв. Ft.
Калибр 20/20 3,6 4,1 3,9 3,4 3,6
Калибр 20/18 4,1 4.6 4,4 3,8 4,0
Калибр 18/20 4,1 4,8 4,6 3,9 4,1
Калибр 18/18 4,6 5,3 5,1 4,3 4. 6
Калибр 18/16 5,1 5,8 5,7 4,8 5,0
Калибр 16/18 5,3 6,1 5,9 4,9 5,2
Калибр 16/16 5.8 6,6 6,4 5,4 5,7

Дополнительные функции

Металлическая дека имеет несколько различных дополнительных функций, которые вы можете выбрать. Двумя основными из них, с которыми вам нужно ознакомиться, являются соединения в боковом наборе и вентиляционные выступы.

Металлическая крыша и настил пола могут изготавливаться с парой различных боковых перекрытий, либо со стандартным замком, либо с боковым перекрытием с завинчивающимся винтом.Выбранный вами профиль не влияет на вес квадратного фута. Панель изготавливается из рулона одинаковой ширины.

Вентиляционные вкладыши - еще одна дополнительная функция, которую мы иногда видим на настилах пола. Эти вентиляционные выступы образуются путем прокалывания колоды и создания вентиляционного отверстия. Вентиляционные вкладки изготавливаются в процессе производства. Так же, как тиснения и боковые накладки, лишнего веса не возникает. Панель весит одинаково с вентиляционным язычком или без него.

Как рассчитать общий вес металлического настила

Итак, теперь, когда вы знаете, сколько весит ваша металлическая колода, вы можете начать вычислять общий вес вашей металлической колоды.

Процесс расчета веса панели довольно прост:

Умножьте вес на квадратный фут на ширину панели X длину панели = вес панели

Если в комплекте несколько панелей и все они одинаковой длины, то:

Умножьте вес панели на X кол-во шт. = Вес пачки.

Пример:

Общий вес для: 20 GA HSB-36, 10 листов при длине 22’-0 дюймов

2.3 (вес на квадратный фут) X 3 (ширина панели) X 22 (длина панели) = 151,8 фунта на панель

151,8 X 10 = 1518 фунтов Общий вес

Почему имеет значение вес связок металлических настилов?

Одна из причин, по которой вам нужно знать, сколько весит ваша металлическая дека, - это необходимость в комплектации. Обычно вы не покупаете 1 или 2 листа металлического настила, если только это не нужно для завершения работы. Для типичных работ требуется более 15 колод.Сообщите поставщику металлического настила, как вы хотите, чтобы металлический настил был в комплекте, может оказаться очень полезным, когда настил попадет на рабочую площадку.

Узнайте, как объединить задание и составить план расположения пакета.

Чтобы составить список комплектов, ваш комплект террасной доски не может превышать 4 000 фунтов. Это число может показаться большим, но большой настил большой толщины легко набирает более 4 000 фунтов всего за 10 листов.

Еще одна важная причина узнать, сколько весит ваша металлическая платформа, - это определить грузовик какого размера вам нужно забрать.Связки металлических колод могут быть довольно тяжелыми. Если вы выберете слишком маленький грузовик, вам придется либо совершить несколько поездок, либо отправить целый другой грузовик.

В Western Metal Deck мы не хотим, чтобы наши клиенты зря теряли время. Мы предлагаем доставку в ваш магазин или на строительную площадку, чтобы избавиться от хлопот, связанных с необходимостью выяснять, как доставить металлическую платформу к месту назначения. Все, что вам нужно сделать после прибытия металлической палубы, - это снять ее с грузовика. Таблица веса гофрированного алюминиевого листа

| гофрированный алюминиевый лист

Информация о продукте

Сплав серии

Типичный сплав

1000 серии

1050 1060 1070 1100

2000 серии

2024 (2A12), LY12, LY11, 2A11, 2A14 (LD10), 2017, 2A17

3000 серии

3A21, 3003, 3103, 3004, 3005, 3105

4000 серии

4A03, 4A11, 4A13, 4A17, 4004, 4032, 4043, 4043A, 4047, 4047A

5000 серии

5052, 5083, 5754, 5005, 5086,5182

6000 серии

6063, 6061, 6060, 6351, 6070, 6181, 6082, 6A02

7000 серии

7075, 7A04, 7A09, 7A52, 7A05

ллой

Характер

1050 1060 1070 1100

х212, х34, О

2024 LY12 LY11 2A11 2A14 2017 2A17

х212, Т4, Т351, Т6

3A21 3003 3103 3004 3005 3105

х212, х34, О

5052 5754 5005 5083 5086

h42, h212, h211, h34, О

6063 6061

h212, T6, T651, T5, T4, O

Спецификация

1. Толщина: 0,2-60 мм

2. Ширина: 500-2000 мм

3. Длина: Согласно требованию

4.Темпер: различное состояние

Листы могут быть изготовлены по вашему запросу .

Приложение

В основном используется в строительстве, отделке, упаковке, печати, материалах обложек, вывесках, рекламных щитах, внешней отделке зданий, кузовах автобусов, отделке стен высотных зданий и фабрик

Диаграмма веса алюминиевого гофрированного листа становится популярным выбором для использования в установках и зданиях.Он устойчив к коррозии практически в любой среде. Даже в высококоррозионных промышленных средах он устойчив к испарениям и парам органических соединений, а также к химическим веществам, таким как аммиак, углекислый газ и кислотам, таким как соляная кислота, азотная кислота и серная кислота. Это коррозионно-стойкое свойство обеспечивает долгий срок службы металла и сохраняет его внешний вид на протяжении всего срока службы.

Таблица веса гофрированного алюминиевого листа

Haomei изготовлена ​​из алюминия и идеально подходит для любых кровельных и облицовочных работ.Он прост в использовании, прочен и экономичен в работе. Использование алюминия для кровли имеет много преимуществ.

Тег

диаграмма веса гофрированного листа алюминия, гофрированного алюминия, листа, вес, диаграмма



Новое | В наличии


гофрированные алюминиевые панели

Все гофрированные алюминиевые панели имеют защитный барьер с обеих сторон листа, называемый металлическим покрытием, которое защищает от ржавчины.

Посмотреть детали

Новое | В наличии


кровельный гофрированный алюминиевый лист

Интернет-магазин для гофрированного алюминиевого листа кровельного металла. Индивидуальный крой по размеру.

Посмотреть детали

Новое | В наличии


гофрированный алюминий

Найти предложения по гофрированному алюминию в строительных материалах

Посмотреть детали

Новое | В наличии


гофрированный алюминиевый лист цены

гофрированный алюминиевый лист цены.Найдите? Дилеров кровельного листа,? Дилеров оцинкованного листа,? Дилеров алюминиевых решеток,? Кровельного материала.

Посмотреть детали

Новое | В наличии


лист гофрированный

Вы ищете гофрированный металлический лист, который выдержит разрушительное воздействие времени? Затем изучите изделия из алюминиевых металлов.

Посмотреть детали

Новое | В наличии


гофрированный алюминиевый лист изобретатель

Вы ищете изобретателя гофрированного алюминиевого листа, который устоит против разрушительного воздействия времени? Затем изучите изделия из алюминиевых металлов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
