Дюбель-гвоздь технические характеристики. | МеханикИнфо



В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.



Дюбель-гвоздь виды



Классификация по виду монтажа дюбель-гвоздей:



.

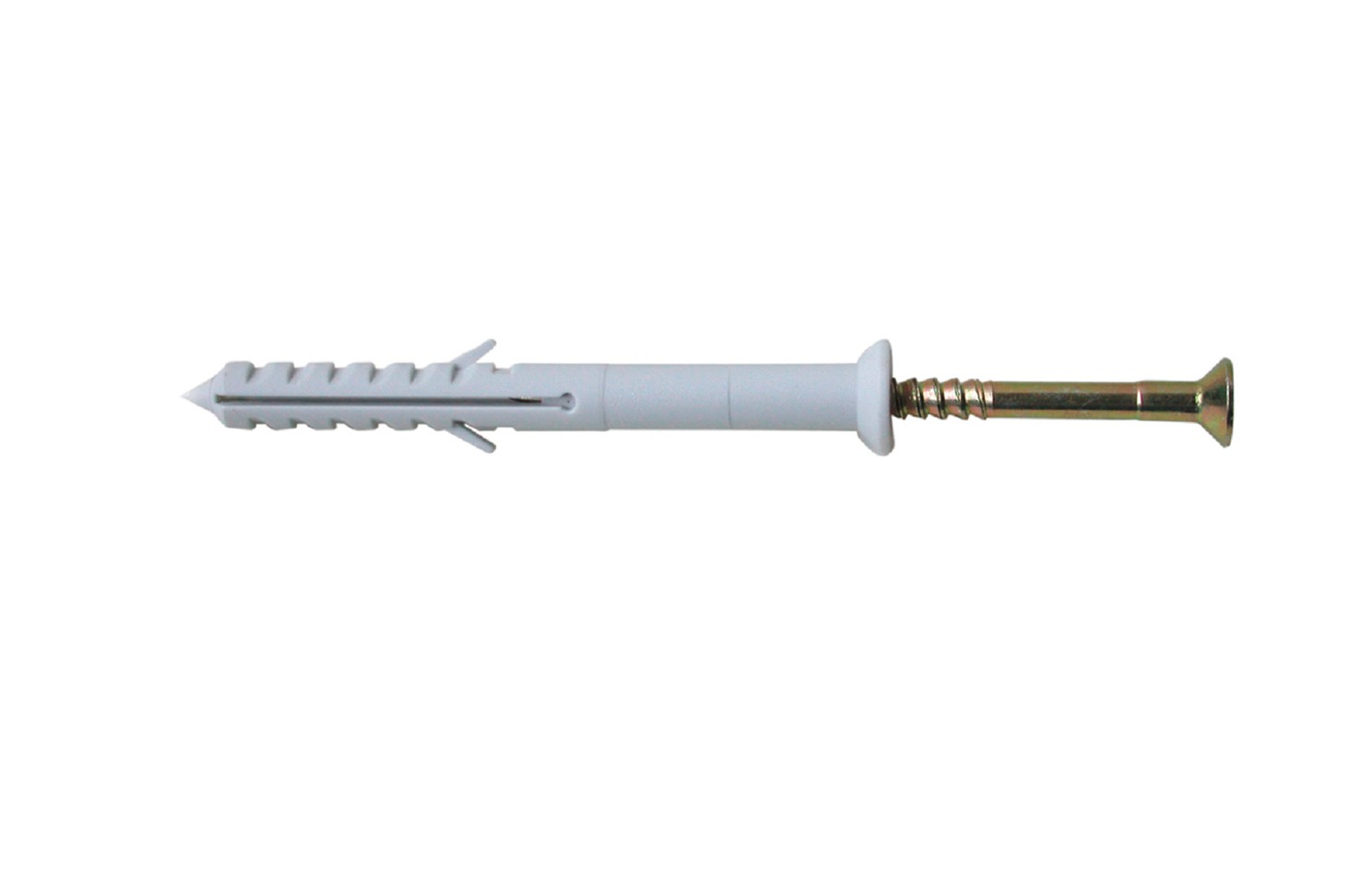

— Рис 1. Дюбель-гвоздь с ручным монтажом.

— дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.



.

.

— Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

— дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

.

Читайте также:

Калькулятор крепежа и метизов.;

Шуруп с потайной головкой размеры и вес. ГОСТ 1145.;

Шуруп с полукруглой головкой ГОСТ 1144-80.;

Анкерные болты размеры. Исполнение 1.1 и 1.2. ГОСТ 24379.1.

Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

Классификация по области применения дюбель-гвоздей:

— Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

— Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

— Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

— Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.



Дюбель-гвоздь технические характеристики.

Рис.4. Размеры дюбель-гвоздя.

Размеры и вес дюбель-гвоздя.



Таблица 1

Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

Обозначение, мм  6х40  6х60  6х80  8х60  8х80  8х100  8х120  8х140  10х100
 Do, диаметр отверстия под дюбель, мм  6,00  6,00  6,00  6,00  8,00  8,00  8,00  8,00  10,00
 L, длина дюбеля, мм  40,00  60,00  80,00  60,00  80,00  100,00  120,00  140,00  100,00
 Ds, диаметр гвоздя, мм  4,00  4,00  4,00  5,00  5,00  5,00  5,00  5,00  7,00
 Ls, длина гвоздя, мм  42  62  82  62  82  102  122  142  102
 T, мин. глубина при сквозном монтаже, мм  50  70  90  70  90  110  130  115  150
 H, мин. глубина анкеровки, мм  30,00  30,00  30,00  40,00  40,00  40,00  40,00  40,00  50,00
 Da, макс. толщина прикрепляемого материала, мм  10,00  30,00  50,00  20,00  40,00  60,00  80,00  100,00  50,00
 Мин. вырывающая сила, кН (бетон В25)  1,60  1,60  1,60  2,40  2,40  2,40  2,40  3,40  2,40
 Мин. срезающая сила, кН (бетон В25)  1,80  1,80  1,80  2,90  2,90  2,90  2,90  2,90  4,10
 Номинальный вес 1000 шт., кг  3,30  4,89  7,28  8,50  11,02  13,78  16,53  19,30  15,32

Таблица 2

Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

Обозначение Т мин. глубина при сквозном монтаже, мм Н мин. глубина анкеровки, мм Dа макс. толщинаприкрепляемогоматериала, мм Мин. вырыв. сила, кН бетон В 25 Мин. срезающ. сила, кН бетон  В 25 Вес 1000 штук, кг
 5х35  45,00  30,00  5,00  0,90  1,30  3,30
 5х45  55,00  30,00  15,00  0,90  1,30  3,80
 6х40  50,00  30,00  10,00  1,60  1,80  4,20
 6х60  70,00  30,00  30,00  1,60  1,80  11,10
 6х80  90,00  30,00  50,00  1,60  1,80  14,30
 8х60  70,00  40,00  20,00  2,40  2,90  9,50
 8х80  90,00  40,00  40,00  2,40  2,90  14,30
 8х100  110,00  40,00  60,00  2,40  2,90  14,80
 8х120  130,00  40,00  70,00  2,40  2,90  17,30
 8х140  150,00  40,00  80,00  2,40  2,90  —
 8х160  170,00  40,00  90,00  2,40  2,90  —
 10х100  115,00  50,00  50,00  3,40  4,10  —
 10х120  150,00  50,00  85,00  3,40  4,10  —
 10х140  175,00  50,00  110,00  3,40  4,10  —



Таблица 3

Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.

Размер Вес, 1000 шт
4,5х30 5,1
4,5х40 6,45
4,5х50 7,7
4,5х60 8,84

Дюбель-гвоздь 6х40 - технические характеристики и применение

Ассортимент крепежных изделий довольно большой. Изделия под названием дюбель-гвоздь также характеризуются значительным сортаментом – от 5 х 30 до 10 х 230. Дюбель-гвоздь 6 х 40 является одним из самых применяемых при ремонте (реставрации) и индивидуальном строительстве. Что он собой представляет и каковы его технические характеристики и особенностями – всему этому посвящена данная статья.

Дюбель-гвоздь 6 х 40 относится к группе крепежных изделий, используемых при ручном монтаже.

Составные части

  • Пластиковая (полиамидная) оболочка, выполняющая функцию распорного элемента. Такая конструктивная особенность обеспечивает качественную фиксацию в месте посадки.
  • Собственно крепежная деталь (стержень из оцинкованной углеродистой стали).

Отверстие под гильзу высверливается сверлом на 6, после чего она там и устанавливается. Гвоздь в дюбель забивается ударом молотка. Если требуется изделие демонтировать, то это сделать будет крайне сложно, так как оно считается несъемным. В этом – отличие от традиционного комплекта гильза + шуруп, который легко выворачивается отверткой.

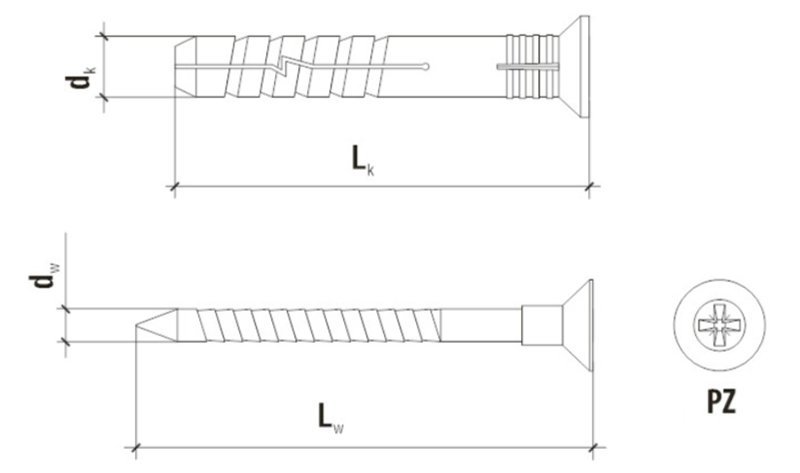

Характеристики дюбель-гвоздя 6 х 40

Все размеры – в «мм».

  • Длина: дюбеля (Lk) – 40, гвоздя (Lw) – 45.
  • Диаметр: дюбеля (dk) – 6, гвоздя (dw) – 4.
  • Толщина : основы (минимальная, при сквозном проходе) – 50, максимальная (фиксируемого образца) – 10.
  • Глубина анкеровки (min) – 30
  • Вес (г) – 4,2.

Применение

Сфера использования самая разнообразная. Поэтому только как отдельные примеры.

  • Крепление металлопрофиля, кабель-каналов, лотков (желобов).
  • Установка навесного оборудования или предметов меблировки, фурнитуры, плинтусов.
  • Фиксация на плотной основе габаритных образцов – ГКЛ, ДСП и тому подобное.

Ограничение

Дюбель-гвозди не применяются для крепления чего-либо на ячеистых и пустотелых материалах (пенобетон, отдельные виды кирпича и так далее).

Цена

Продается, как правило, партиями, не менее 1 000 штук. Розничная стоимость одного дюбель-гвоздя – в пределах 70 копеек.

Дюбели-гвозди

Таблица 1. Размеры и масса дюбелей для ручной забивки

Размер
дюбелей,
dxL, мм
Масса 1000
дюбелей, кг



Размер
дюбелей,
dxL, мм
Масса 1000
дюбелей, кг

  Размер
дюбелей,
dxL, мм
Масса 1000
дюбелей, кг

3,0х30 1,99   3,7х30 3,10   4,5х30 4,4
3,0х35 2,26   3,7х35 3,50   4,5х35 5,0
3,0х40 2,53   3,7х40 4,00   4,5х40 5,6
3,0х50 3,07   3,7х50 4,80   4,5х50 6,8
      3,7х60 5,60   4,5х60 8,0

вернуться к содержанию

Рис. 1. Дюбель для пристрелки

Используются для пристрелки стальных элементов суммарной толщиной до 20 мм.

Марки стали: 70, 70В.

Таблица 2. Размеры и масса дюбелей для пристрелки

Размер
дюбелей, мм
Масса 1000 шт., кг
4,5х28 5,59
4,5х35 6,24

вернуться к содержанию

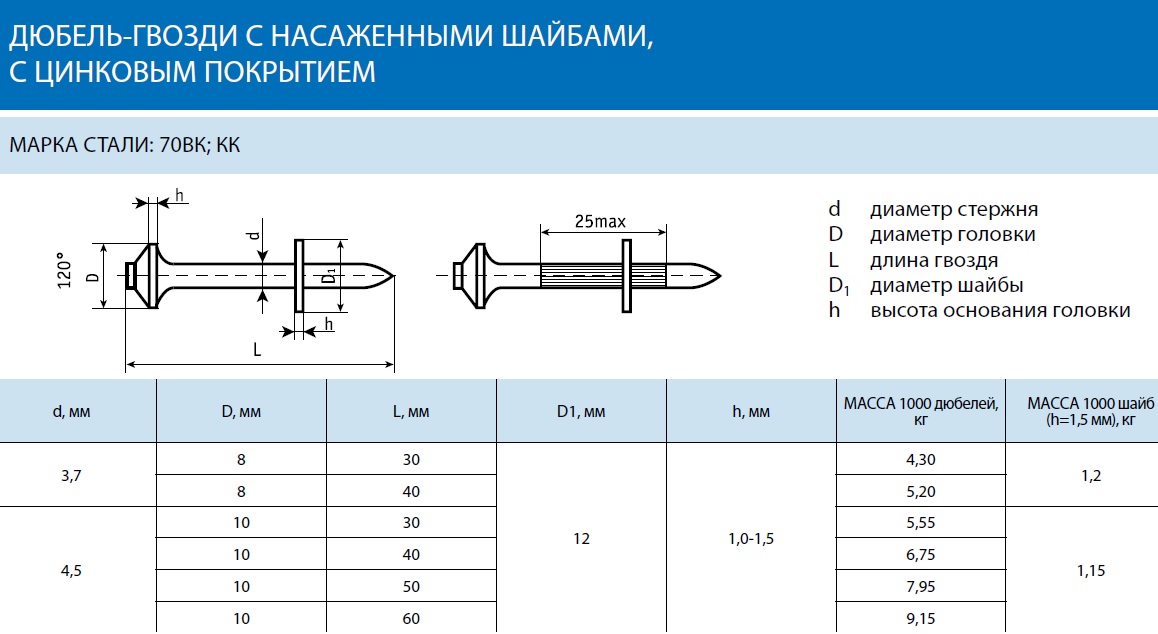

Рис. 2. Дюбели с шайбами

Марка стали: сталь 70 класса ВК, КК, ВД.

Таблица 3. Размеры и масса дюбелей с шайбами

d,
мм
D,
мм
L,
мм
D1,
мм
h,
мм
Размер
дюбелей, dxL,
мм
Масса 1000
дюбелей,
кг
Масса 1000
шайб,
(h=1,5 мм), кг
3,7 8 30 12 1,0–1,5 3,7х30 4,30 1,2
3,7 8 40 3,7х40 5,20
4,5 10 30 4,5х30 5,55
4,5 10 40 4,5х40 6,75 1,15
4,5 10 50 4,5х50 7,95
4,5 10 60 4,5х60 9,15

вернуться к содержанию

Количество и вес саморезов, гвоздей и дюбелей в 1 кг - онлайн калькулятор

Калькулятор позволяет рассчитать, сколько килограмм будут весить саморезы (гвозди, дюбеля) или сколько штук саморезов (гвоздей, дюбелей) в заданном количестве килограмм.

Вид: Саморезы по деревуСаморезы кровельныеСаморезы универсальныеСаморезы потайные для ГВЛСаморезы по металлуСаморезы с п/шДюбель-гвозди под пистолетГвозди
Размер (мм.): 3,5 х 193,5 х 253,5 х 353,5 х 413,5 х 453,8 х 513,5 х 554,2 х 654,2 х 754,2 х 904,8 х 100
Произвести перевод: Вес в килограммах в количество штукКоличество штук в килограммы
Вес: кг.
Количество: шт.
Количество:
Вес:




Саморезы представляют собой крепежное изделие в виде стержня с головкой. На стержне сделана специальная резьба, которая позволяет лучше удерживать саморез в отверстии.

Дюбель-гвоздь — это пара из дюбеля (крепежное изделие, устанавливается в несущее основание) и специального гвоздя (закрепляется внутри дюбеля). Предназначен для закрепления предметов в плотных материалах вроде кирпича.

Для расчета необходимо ввести следующие данные:

  • Вид — тип рассчитываемых материалов;
  • Размер (мм.) — размеры материалов в миллиметрах (номинальный диаметр и длина). Напоминание: 1 сантиметр = 10 миллимитеров.
  • Произвести перевод — Найти, сколько килограмм будут весить заданное количество штук саморезов (гвоздей, дюбелей) или сколько штук будет в данном количестве килограмм.
  • Вес/Количество — вес саморезов, если Вы хотите найти их количество. Количество саморезов, если вы хотите найти их вес.

На основе этих данных калькулятор рассчитает либо количество саморезов (гвоздей, дюбелей) заданного размера в указанном весе, либо их вес по указанному количеству.

допустимая нагрузка на дюбеля в стеновом ГКЛ


Прежде чем приступить к отделки стен и потолков листами ГКЛ, многие интересуются, какой вес выдерживает гипсокартон. Ведь на стены, особенно кухонные, навешивается довольно тяжёлые шкафы, иногда даже бойлер, да и потолочную люстру приходится выбирать с оглядкой на её вес.

Средняя плотность 800 кг/м3 (а у ГВЛ и того больше) позволяет навесить на гипсовую стенку предмет практически с любым весом. А вот насколько надёжно он будет держаться, зависит уже от используемого крепежа. Нагрузка прилагается именно к нему, так что гипсокартон здесь роли не играет.

Вернуться к оглавлению

Полное содержание материала

Крепёж для ГКЛ

Гипсокартонным листам отдают предпочтение перед традиционной штукатурной стяжкой не потому, что это дешевле — затраты на аналогичные объёмы работ будут примерно одинаковы.

У способа есть и другие достоинства: в процессе обшивочной работы меньше пыли и грязи, она позволяет не просто нивелировать дефекты поверхности, но и придать ей другую конфигурацию.

Пример отделки комнаты гипсокартоном

Можно, к примеру, сделать стенную нишу с полками, встроить в неё шкаф. То же самое выполняется из гипсокартона и на потолке, только здесь в нише будет располагаться световое оборудование.

Несмотря на все сомнения по поводу прочности поверхности, без гипсокартона современный ремонт практически не обходится.

Главный вопрос заключается в выборе крепежа, который в магазинах продаётся в огромном ассортименте. Каждый производитель указывает максимальную прочность изделия на вырывающее усилие, хотя этой нагрузке крепление подвергается только на потолке.

На стене дюбель испытывает усилие на срез, и фактически нагрузка на гипсокартон уменьшена вдвое. Лучше иметь запас прочности, чем переживать: выдержит или не выдержит.

Читайте на нашем сайте: крепление батареи на стену из ГКЛ.

Навесная мебель должна держаться на гипсокартонной стене надёжноВернуться к оглавлению

Тесты и их неожиданные результаты

Многие независимые лаборатории и организации, торгующие крепежом, проводят свои собственные испытания, выкладывают их результаты в сеть. В них наглядно показано, как работает тот или иной вариант дюбеля.

Для тестирования используется испытательный стенд, на котором на обычные деревянные бруски смонтирован лист гипсокартона толщиной 12,5 мм. Его в основном применяют для обшивки стен.

В навесных потолочных конструкциях или перегородках из ГКЛ, облицовка которых производится в два слоя, применяют листы толщиной 9,5 мм.

Нагрузка на стену из двойного гипсокартона может быть более высокой, чем прочность одинарной обшивки.

Но это касается не креплений навешенных предметов, а поверхностей, подвергающихся ударным и вибрационным усилиям. Примером является перегородка с дверью или же потолок с вмонтированной сплит-системой.

Испытательный стенд

На стенде устанавливается приспособление в виде проходящего через две стальные пластины анкерного болта с закреплённым к нему электронным кантером (прибором, показывающим нагрузку).

С одной стороны его крючок зацепляют к зафиксированной дюбелем монтажной петле, а с другой к анкеру с помощью шуруповёрта прикладывают усилие.

Саморез гипсокартон-дерево

Первым испытывается обычный чёрный саморез гипсокартон-дерево, которым и производится крепление ГКЛ, когда шьётся на деревянную обрешётку (для профиля саморезы используются другого типа).

Пример самореза гипсокартон-дерево

Результат оказался неожиданным для самих испытателей, так как прибор, фиксирующий нагрузку, показал почти 21 кг прежде, чем саморез не выдержал и начал постепенно выходить из гнезда. Натяжение при этом ослабляется, и цифры на приборе уменьшаются до нуля.

Результат испытаний простого самореза

Для такого крепежа — это очень хороший результат, и чтобы его подтвердить, провели ещё одно испытание, только с механическим кантером. Оказалось, никакой ошибки нет, саморез действительно выдерживает 21 кг.

Нужно только помнить, что нагрузка прикладывалась сбоку, а не была вырывающей (перпендикулярной).

При работе на срез, саморез наклоняется и острыми витками резьбы впивается в гипсовую сердцевину листа, тем самым увеличивая площадь соприкосновения.

Нейлоновый дюбель

Следующим решили испытать стандартный нейлоновый дюбель, какие обычно используют в бетонных и кирпичных стенах.

При аналогичном приложении бокового усилия, этот дюбель, вообще не предназначенный для монтажа в гипсокартон, показал ещё лучший результат – 31 кг.

Обычный дюбель в гипсокартоне

Причина устойчивости проста: саморезу не хватило времени, чтобы, незаметно сминая гипс, вылезти из стены — ведь это происходит очень медленно.

Если уж использовать нейлоновый крепёж, то лучше отдать предпочтение дюбелям Driva, которые представлены на рынке стройматериалов в разнообразных вариантах:

Дюбель Дрива без сверлаДюбель Дрива со сверломТурбо Дрива в нейлоновом и металлическом исполнении

Два последних варианта можно вкручивать без предварительного сверления. Но можно и просверлить, используя сверло диаметром 8 мм.

Саморезы в эти дюбеля вкручивают диаметром 3-4 мм. Если взять диаметр крепежа больше, чем нужно, дюбель будет прокручиваться и испортит отверстие.

Для гипсокартона лучше подходят нейлоновые дюбели, металлические применяют в основном для стружечных плит.

Испытание показало, что нейлоновый крепёж Дрива способен выдержать нагрузку в 50 кг, тогда как производитель заявляет всего 25 кг.

То есть, кратковременная нагрузка (её называют предельно допустимой или пиковой) может быть достаточно большой. Это значение помогает достоверно оценить потенциал крепления.

Но рабочей нагрузкой, которую крепёж может выдерживать достаточно долгое время, является именно та цифра, что указана изготовителем.

Забивные дюбели

Одной из новинок в сфере креплений для гипсокартона является забивной металлический дюбель необычной плоской формы. Из-за треугольного носика одни его называют «перо», другие «клюв», но у каждого производителя, естественно, имеется своё официальное название.

На приведённом ниже фото представлен крепёж от фирмы Walraven (Голландия), с размерами 30*12 мм, под шурупы диаметром 3,5-5 мм.

Анкер BIS GOLD

Этот анкер не требует предварительного сверления и забивается молотком. В гипсокартон его с определённым усилием можно вставить даже рукой. При закручивании самореза, «клюв» раскрывается и надёжно удерживает крепёж в толще ГКЛ.

Принцип работы анкера

Производитель этого дюбеля установил нагрузку на вырывание 15 кг, и на срез 30 кг (у Дривы было максимум 25 кг).

Он является крепежом многоразового использования, который можно вытащить из одной точки и переставить в другую – а это нельзя не оценить по достоинству.

Распорные дюбели

При навешивании телевизоров на гипсокартонную обшивку используют универсальный распорный дюбель «бабочка».

При завинчивании самореза «бабочка расправляет крылья»

Дюбель забивается в заранее просверленное отверстие диаметром 8 мм. Саморез в него вкручивается диаметром 4 мм, его длина превышает длину дюбеля на четверть.

Желательно, чтобы при этом резьба была нарезана по всему стержню, без гладкой шейки в верхней части. Такой саморез не будет проворачиваться в дюбеле, и крепление получится гораздо более прочным.

На приборе уже 51 кг, а дюбель ещё держится

На испытании этого крепления, чтобы вырвать дюбель, пришлось приложить нагрузку, превышающую 50 кг. А вот классическая бабочка, представленная на фото снизу, выдерживает ещё больше – до 70 кг.

Вариант дюбель-бабочки

У разных производителей конструкции бабочек различаются.

Рекомендуем прочесть: дюбеля для крепления профилей.

Анкерный крепёж

От дюбеля анкер отличается тем, что не требует использования самореза.

Дюбель Молли

Одним из таких самостоятельных анкерных креплений является дюбель Молли. Для крепления в однослойный гипсокартон обычно используют размер 4*16*38 мм (диаметр винта/длина шейки/длина анкера).

Так выглядит дюбель Молли

Длина шейки (в данном случае 16 мм) соответствует максимально допустимой толщине материала, в который этот анкер может вкручиваться.

Для двойного гипсокартона есть Молли с длиной шейки 26 мм.

Эта часть анкера должна превышать толщину листа на 5-6 см, дополнительное пространство требуется развёрнутым лепесткам дюбеля, которыми он при заворачивании винта впивается в гипс.

Закрепленный дюбель Молли

Сверло под этот дюбель подбирают путём удваивания диаметра винта, минус 1 мм. В данном случае, диаметр сверла должен быть 7 мм.

Производитель заявляет рабочую нагрузку на анкер максимум 25 кг. На испытании при пиковой нагрузке 47 кг, он начал выдёргиваться из отверстия, уступив пластиковой бабочке на целых 8 кг, но в общих чертах показал себя вполне достойно.

Дюбель-зонтик

Второй вариант анкерного крепежа – это дюбель-зонтик размером 4*50 мм (диаметр винта/длина). Подходит для гипсокартона любой толщины.

Чтобы установить такой анкер, требуется просверлить отверстие диаметром 16 мм.

Дюбель-зонтик

Этот вид анкера показал на испытаниях результат 55 кг, при этом сам анкер не сломался и не погнулся, его вполне можно было использовать вторично. Зонтик просто выломал гипс, что говорит о большом потенциале самого крепежа, и необходимости утолщения гипсокартона для такой нагрузки.

Лучше всего подобный крепёж использовать для установки в межпотолочное пространство, усиленное вертикальными стойками из профиля. На такие анкера, только с крюком на конце, и вешают тяжёлые люстры.

Универсальный Fischer

Ещё для монтажа на гипсокартон можно использовать дюбель, который не распускает крылья как бабочка и не упирается лапками в гипс, а сворачивается при закручивании самореза в спиралеобразную пробку.

Подобные дюбели в большом ассортименте предлагает всемирно известная австрийская компания Fischer.

Дюбель Фишер

На стенде испытывали самый простой вариант, рассчитанный на 10 кг вырывающей нагрузки. Значит, на срез он должен выдерживать минимум 20 кг, а если учесть, что пиковая нагрузка увеличивается вдвое, она должна составить не меньше 40 кг.

Нагрузка 75 кг значительно превысила заявленную производителем

Чтобы замерить усилие, мощности электронного кантера, рассчитанного на 50 кг, не хватило. Пришлось воспользоваться механическим прибором, который показал 70 кг. У дюбеля Fischer оказался весьма солидный запас прочности.

Вернуться к оглавлению

Видео: 10 видов креплений – какую нагрузку выдержит лист ГКЛ

Вернуться к оглавлению

Заключение

До сих пор были представлены тесты, в которых испытывались крепления, просто установленные в гипсокартонный лист. Но какую нагрузку выдержит саморез, вкрученные в металлический профиль? Итог оказался впечатляющим – чтобы сорвать крепление, понадобилось усилие в 123 кг!

Крепление закладных под гипсокартон

В этом случае, специальный крепёж может и не понадобиться. Обычные саморезы, вкрученные в брус или профиль, будут прекрасно держать телевизор, шкаф и даже потолочный турник.

Читайте на нашем сайте: как повесить телевизор на гипсокартон.



Технические характеристики дюбель гвоздя 6х40

Крепежные элементы могут иметь различные размеры, самым распространенным является дюбель-гвоздь 6х40, его применяют в строительстве индивидуального типа, ремонте или реставрации различных элементов.

Дюбель-гвоздь, основные характеристики

Дюбель-гвоздь 6х40 применяется для ручного закрепления деталей. Состоит элемент из оболочки пластикового вида, которая выполняет распорное действие. Благодаря такому устройству, в месте расположения дюбеля выполняется качественная фиксация. Основной стержень выполнен из стали оцинкованного углеродистого вида.

Для выполнения отверстия используют сверло на 6, затем устанавливают гильзу. После чего в дюбель забивают гвоздь с помощью молотка. Обычный крепежный элемент в дальнейшем не подвергается съему, в отличие от дюбеля 6х40, в его комплект входит гильза и шуруп, он легко достается с помощью отвертки. Дюбель имеет длину 40 и диаметр 6, а гвоздь – 45 и 4. Толщина основы при сквозном проникновении – 50, а фиксируемого образца – 10. Минимальная глубина погружения анкера – 30, вес 4,2 г.

Дюбель-гвоздь используют для фиксации металлического профиля, желобов, кабель-каналов, с его помощью выполняют закрепление подвесных предметов, плинтусов, мебели, и других. Такие крепежные элементы не использую для пустотелых материалов.

Разновидности дюбель-гвоздей

Дюбель гвозди могут изготавливаться из различных материалов, пластиковые элементы чаще всего используются в хозяйстве. Металлические крепежи применяются для фиксации различных предметов к цементной или гипсокартонной поверхности. Дюбеля распорного вида имеют самую большую зону распорной части, и усики, которые оказывают блокировочное действие, за счет этого элементы являются недвижимыми. Дюбеля фасадного вида используют для фиксации материалов теплоизоляции к кирпичной или бетонной поверхности. В основании таких элементов располагаются пластины зубчатого вида.

Дюбель-гвоздь может отличаться по виду закрепления

Дюбель-гвоздь ручного монтажа может быть с резьбой и без неё, такой элемент легко вытаскивается из бетонной или кирпичной поверхности при помощи отвертки.

Элемент для пистолета строительно-монтажного вида. Такой пистолет прикрепляет деталь к поверхности. Такое закрепление способно выдерживать значительные нагрузки в отличие от ручного вида. Дюбеля могут изготавливаться из различного вида пластмасса, элементы могут выдержать крепеж до 450 килограмм в бетонной поверхности, и до 400 килограмм в кирпичной. Элементы могут быть изготовлены из стали, а покрытие является цинковым, они используются для крепежа тяжелых предметов.

Работа с дюбель-гвоздями, и их строение

Дюбель-гвоздь можно использовать для работы с деревянной, кирпичной или бетонной поверхностью. Крепежный элемент имеет специальную форму, и предназначается для быстрой установки или закрепления различных предметов и материалов. Основными элементами, входящими в состав, являются гвоздь с резьбой в виде конуса, которая сужается к низу. Это позволяет осуществлять работу с помощью шуруповерта или молотка.

Дюбель гвоздь отличается от обычных дюбелей тем, что основной крепеж выполняет функции гвоздя, но не шурупа. С помощью молотка ручная работа с такими элементами осуществляется быстрее.

Часть элемента, состоящая из пластика, расширяется во время забивания гвоздя, и надежно закрепляется. Одна крайняя часть дюбеля имеет манжетку, она предотвращает полное погружение элемента в отверстие, то есть задерживает верхнюю шляпку. Манжетка отличается формой, от этого зависит разновидность дюбелей.

Гвоздь-грибок отличается окончанием округленного вида. Его применяют при требовании увеличенной прижимной силе. Из-за значительной толщины манжетки, давление может распределяться равномерно, при этом не повреждается крепеж или зафиксированный предмет.

Чтобы спрятать головку элемента вровень с поверхностью, используют дюбель гвоздь-потай.

Шляпка может отличаться прямой поверхностью или наличием углублений. При первом варианте, работу производят только ручным методом с помощью молотка. Второй способ позволяет использовать различные приборы, например шуруповерт или отвертку. Такие элементы можно вытаскивать, использовать несколько раз или заменить.

Использование дюбель-гвоздя

С помощью дюбель-гвоздя создается надежное крепление на таких участках, где сложно работать шуруповертом. Такой элемент отличается скоростью монтажа, поэтому его выбор является достойным.

Такие элементы активно используются для фиксации теплоизоляционных материалов к внутренней и внешней поверхности стен из бетона или кирпича. Дюбель-гвоздь позволяет выполнить облицовочную работу с помощью гипсокартона и других материалов.

размеры и вес, виды, монтаж, расчет, цены —

  • размеры и вес, виды, монтаж, расчет, цены
  • Пластиковые дюбели
  • Чем можно заменить пластмассовый стандартный дюбель, если его не под рукой?
  • Грибки для крепления пеноплекса 50 мм и 30 мм
  • Как установить в стене дюбель: рекомендации по монтажу изделия
  • выбор, основные виды, параметры, монтаж
  • пластиковый дюбель - это ... Что такое пластиковый дюбель?
  • Пластиковые дюбели по лучшей цене - Выгодные предложения на пластиковые дюбели от мировых продавцов дюбелей
  • Пластиковые установочные штифты | Продукты и поставщики
  • Пластиковый дюбель / пластиковая втулка для рельсовых креплений от китайского производителя, завода, завода и поставщика ECVV.com
  • Стандартные дюбели Capatect (с пластиковым гвоздем)
  • Главная - Lockdowel Inc

размеры и вес, виды, монтаж, расчет, цены

  • Редакция
  • Реклама на сайте
  • Новости
  • О проекте
  • Контакты
  • Главная
  • Каменные
    • Бутовый камень
    • Брусчатка
    • Глина
    • Гравий
      • Галька
      • Искусственный керамзитовый гравий
      • Природный гравий
    • Мрамор
      • Искусственный мрамор
      • Натуральный мрамор
    • Песок
      • Cтроительный песок
      • Кварцевый песок
      • Перлитовый песок
      • Карьерный песок
      • Речной песок
    • Стеновые блоки и камни
      • Шлакоблоки
      • Арболитовые блоки
      • Газобетонные блоки
      • Газосиликатные блоки
      • Керамзитоблоки
      • Керамические блоки
      • Полистиролбетонные блоки
      • Твинблоки
      • Бризолит
      • Пескобетонные блоки
      • Теплоэффективные блоки
      • Опилкобетонные блоки
    • Щебень
      • Гравийный щебень
      • Гранитный щебень
      • Щебень известняковый
      • Вторичный и мраморный
      • Декоративный цветной и черный
  • Вяжущие
    • Неорганические
      • Цементы
        • Строительный цемент
        • Портландцемент
        • Расширяющиеся цементы
        • Цемент глиноземистый
        • Цементы огнеупорные и кислотоупорные
        • Белый и цветной цемент
        • Водостойкие цементы
      • Известь
      • Гипс
      • Доломит
      • Магнезит
      • Жидкое стекло
      • Известняк
    • Органические
      • Рубероид
      • Пергамин
      • Изол
      • Бризол
      • Гидроизол
      • Толь
      • Битум
      • Битумные мастики
      • Асфальт
  • Лесные
    • Древесина
      • Общие сведения
      • Способы обработки
      • Породы
    • Древесные плиты
      • ДСП
      • ДВП
      • МДФ
      • ОСБ
    • Необработанные лесоматериалы
    • Пиломатериалы
    • Фанера
  • Керамические
    • Кирпич
      • Красный
      • Силикатный
      • Клинкерный
    • Керамогранит
    • Плитка
      • Кафель
      • Клинкерная
      • Метлахская
      • Майолика
      • Мозаика
      • Терракота
    • Трубы
    • Черепица
      • Битумная
      • Композитная
      • Керамическая
      • Цементно-песчаная
      • Металлочерепица
  • Металлические
    • Метизы
      • Анкеры
      • Гвозди
      • Саморезы
      • Шурупы
      • Дюбель
    • Виды металлов
      • Цветные
        • Латунь
        • Алюминий
        • Бронза
        • Медь
        • Олово
        • Цинк
        • Свинец
        • Никель
        • Титан
        • Хром
      • Чёрные
      • Вспомогательные вещества
  • Бетон
    • Арболит
    • Асфальтобетон
    • Газобетон
    • Железобетон
    • Керамзитобетон
    • Полимербетон
    • Пенобетон
    • Цементобетон
    • Гидротехнический
    • C противоморозными добавками
    • Декоративный

Пластиковые дюбели

  • Главная
  • Акции
  • Скидки!
  • Заказать
  • Доставка
  • Контакты
  • Прайс-лист
  • Гос. закупки
  • ГОСТ / DIN
  • Рассчитать экспресс-заявку
  • Крепеж и метизы
    • Анкеры
      • Анкерные болты
      • Анкеры клиновые
      • Анкеры с внутренней резьбой
      • Анкеры гвоздевые
      • Анкеры забивные
      • Анкеры-шурупы
      • Анкеры для высоких нагрузок
      • Инструмент для установки анкеров
      • Анкеры и дюбели для газобетона и пеноблоков
      • Анкеры-гильзы
      • Латунные анкера
      • Анкеры потолочные
    • Химические анкеры
      • Химические составы
      • Химические капсулы
      • Анкерные шпильки и гильзы
      • Зимние химические анкеры
      • Принадлежности для химического анкера
      • Химические анкеры для максимальных нагрузок
      • Химические анкеры для бетона
      • Химические анкеры для газобетона
      • Химические анкеры для кирпича
    • Болты
      • Высокопрочные болты
      • Нержавеющие болты
      • Титановые болты
      • Болты по стандарту ГОСТ
      • Болты фундаментные
    • Винты
      • Высокопрочные винты
      • Нержавеющие винты
      • Винты по стандарту ГОСТ
    • Гайки
      • Высокопрочные гайки
      • Нержавеющие гайки
      • Гайки по стандарту ГОСТ
    • Гвозди
    • Дюбели
      • Металлические дюбели
      • Дюбели для теплоизоляции
      • Пластиковые дюбели
      • Рамные и фасадные
      • Кровельные дюбели
    • Заклепки
      • Заклепки вытяжные
      • Заклепки резьбовые
      • Заклепки под молоток
      • Заклепочники
    • Кольца стопорные
    • Перфорированный крепеж
      • Уголки и пластины
      • Монтажные ленты
      • Профиль для гипсокартона
      • Комплектующие для ГКЛ
    • Саморезы
      • Саморезы для дерева
      • Саморезы для металла
      • Кровельные саморезы
      • Саморезы для сэндвич панелей
      • Саморезы нержавеющие
      • Анкеры-шурупы по бетону
      • Конструкционные саморезы
      • Саморезы окрашенные
        • Саморезы для металла RAL
        • Саморезы для сэндвич панелей RAL
        • Кровельные саморезы RAL
    • Хомуты
      • Нержавеющие хомуты
      • Хомуты трубные
      • Хомуты червячные для шлангов
    • Шайбы
      • Нержавеющие шайбы
      • Шайбы РОЗЕТКА для потайных саморезов и винтов
      • Шайбы по стандарту ГОСТ
      • Шайбы высокопрочные
    • Шпильки
      • Высокопрочные шпильки
      • Нержавеющие шпильки
      • Латунные шпильки
    • Шплинты-штифты
      • Нержавеющие штифты
      • Латунные шплинты-штифты
    • Электрика крепеж
      • Кабельные стяжки
    • Электроды
      • Хиты продаж
      • Все электроды
        • Универсальные электроды
        • Электроды для резки сталей чугунов меди алюминия и их сплавов
        • Электроды для сварки теплоустойчивых сталей
        • Электроды для сварки никеля и его сплавов
        • Электроды для сварки меди и ее сплавов
        • Электроды для сварки алюминия и его сплавов
        • Электроды сварочные для сварки и наплавки чугуна
        • Электроды сварочные для наплавки
        • Электроды для сварки специализированных сталей
        • Электроды для сварки разнородных сталей и сплавов
        • Электроды для сварки высоколегированных жаростойких и жаропрочных сталей и сплавов
        • Электроды для сварки высоколегированных коррозионно-стойких сталей и сплавов
        • Электроды для сварки легированных конструкционных сталей повышенной и высокой прочности
        • Электроды для сварки углеродистых и низколегированных конструкционных сталей
    • Кровельный крепеж
      • Шайбы кровельные
      • Саморезы кровельные
      • Кровельные дюбели
  • Инженерные системы
    • Монтажные системы fischer
      • Монтажные системы FLS Fischer
      • Монтажная система FUS Fischer
      • Монтажная система MS Fischer
    • Монтажные системы -TERMOCLIP
      • Монтажные системы TERMOCLIP тип -L
      • Монтажные системы TERMOCLIP тип -S
      • Монтажные системы TERMOCLIP тип -H
    • Монтажные системы HILTI
      • Монтажные системы MM HILTI
      • Монтажные системы MQ HILTI
    • Вентиляция и воздуховоды
      • Монтажные изделия для вентиляции
      • Кронштейны и подвесы воздуховода
      • Герметизация воздуховодов
      • Диффузоры и решетки вентиляции
      • Гибкие воздуховоды и теплоизоляция
      • Узлы управления
    • Профили и траверсы монтажные
    • Консоли монтажные
    • Уплотнители виброизоляционные
    • Заглушки для профилей и консолей
    • Соединители продольные
    • Фланцы седельные и торцевые
    • Пластины соединительные
    • Уголки монтажные
    • Углы универсальные и 3D
    • Углы усиленные
    • Укосины для консолей
    • Фиксирующие и скользящие опоры
    • Опоры для труб
    • Опоры кровельные
    • Опорные и подвесные элементы
    • Зажимы балочные
    • Скобы соединительные для профилей
    • Скобы подвесные
    • U-образные скобы и хомуты
    • Ленты монтажные
    • Хомуты инженерные
    • Гайки для профиля
    • Болты для профиля
    • Муфты и резьбовые элементы
    • Шпильки резьбовые
    • Инструмент для монтажа
    • Нержавеющие монтажные системы
    • Кабельные трассы
  • Мебельный крепеж
    • Мебельный крепеж хиты продаж
    • Конфирматы и саморезы
    • Винты мебельные
    • Втулки мебельные
    • Гайки Эриксона
    • Гайки Бочонок
    • Гайки врезные забивные

Чем можно заменить пластмассовый стандартный дюбель, если его не под рукой?

Время прочтения статьи: 15 минут

Автор статьи: pkmetiz. ru

Иногда требуется экстренно выполнить крепежное соединение, а подходящего пластмассового дюбеля под рукой нет. Не спешите искать ближайший магазин крепежных изделий или заказывать интернет-доставку — пару нейлоновых распорок можно заменить самоделками из подручных средств.



Следует учесть, что самоделки не подходят для высоконагруженного крепежа. Если нужно повесить кашпо с цветком, карниз для тюля или настенный светильник, использование самодельного дюбеля вместо пластмассового никак не отразится на долговечности крепежа. Если планируете повесить на стену что-то тяжелее 20–30 кг, лучше приобрести заводские дюбели подходящего диаметра.

Характеристика пластмассового крепежа

Практичные гильзы из нейлона для распорного крепежа были запатентованы еще в 1958 году немцем Артуром Фишером. Сегодня существует большое разнообразие дюбелей для разных видов работ: для монтажа теплоизоляции, крепеж для пористого пенобетона, для крепежных соединений в сквозных отверстиях. Пластмассовый дюбель обеспечивает соединение более надежное, чем гвоздь или саморез без распорной фиксации. Рабочая нагрузка на дюбель составляет от 10 до 200 кг.

Пластиковые дюбели применяют для крепежа к поверхностям из пористого материала — бетона, газобетона, дерева. Для тяжелых материалов лучше подходят металлические дюбели. Чтобы повесить полку в квартире, используют пластиковые распорки — они обладают достаточной упругостью и отлично держаться в бетоне. Кроме того, пластиковый крепеж не ржавеет, что важно при использовании в условиях переменной влажности.

Альтернатива пластмассовому дюбелю

Идти в магазин, чтобы купить пару пластмассовых дюбелей, непрактично. Достаточно найти подходящий материал и изготовить распорное изделие вручную. Если под рукой есть кусок газеты, сделайте простую замену заводскому дюбелю:

  • Смочите кусок газеты водой.
  • Скрутите импровизированный дюбель с диаметром, соответствующим отверстию.
  • Поместите газетную скрутку внутрь отверстия, плотно утрамбуйте ее внутрь.
  • Завинтите саморез или иной крепеж в газетный дюбель.

Когда бумага высохнет, за счет воздуха она увеличится в объеме и будет удерживать крепежное соединение.

Деревянный чоп

Один из распространенных типов мебельного крепежа — деревянный чоп. Он обеспечивает надежное соединение деталей при условии, что он сделан из сухого дерева и имеет соответствующий отверстию размер. Чтобы повесить бра или картину на бетонную стену, чопик тоже подходит.

Если на стенке имеются обои, в точке бурения сделайте разрез крест-накрест. С помощью ударной дрели или перфоратора и подходящей по диаметру насадки просверлите отверстие под саморез или другой крепеж, который планируете использовать. Чтобы деревянный чопик, выполняющий роль дюбеля, прочно сидел на своем месте, засверливать отверстие необходимо с незначительным уклоном сверху вниз. После сверления пылесосом удалите пыль из полученного отверстия.

Далее нужно изготовить сам чоп. Дерево для крепежного элемента должно быть сухим, прочным, без сучков и червоточин — они снижают прочность изделия. Если под рукой есть березовый или дубовый брус, используйте его. Подойдут и бесхозные штапики для окон. Заготовку под чопик отрезаем по длине на 3–4 мм меньше, чем глубина отверстия. Входной конец импровизированного дюбеля сделайте конусообразным, диаметр тела чопика должен в точности совпадать с диаметром отверстия.

Готовую болванку забиваем в отверстие заподлицо или на 2–3 мм глубже уровня поверхности стены. Гвоздь или саморез забиваем (вкручиваем) в чопик. Чтобы обеспечить лучшую фиксацию чопика, перед забиванием рекомендуем смазать его клеем ПВА и подождать, пока он высохнет.

Проволочный дюбель

Заменить пластмассовый дюбель вполне можно самодельной деталью из куска двужильного провода. Загните отрезок провода буквой V, и поместите внутрь углубления. Вкручивание крепежа происходит вместе с четырьмя жилами провода. Преимущества этого варианта — скорость исполнения (достаточно найти кусок провода, и потратить две минуты) и отсутствие усадки: проволока, в отличие от деревянного чопа, не усыхает.



В интернете встречаются советы, как заменить пластмассовый дюбель с помощью кусочка резины. Однако резина не удержит резьбу, нагруженную весом картины или полки, поскольку этот материал обладает эластичностью. После закручивания самореза резина будет крошиться при дополнительной нагрузке, что рано или поздно приведет к выпадению крепежа.

Грибки для крепления пеноплекса 50 мм и 30 мм

Грибки для крепления пеноплекса используются при теплоизоляции фасада и цоколя здания. Сам по себе пенопласт очень легкий и может показаться, что он не оказывает нагрузку на стену. Основываясь на этом, некоторые обыватели не соблюдают полностью технологические требования теплоизоляционных работ. Однако все материалы, которые используются при утеплении стен, имеют большой вес и оказывают нагрузку на пенопласт. Если утеплитель не закреплен должным образом, он может отойти от стены.

Преимущества грибковых фиксаторов

Фиксаторы грибковые

При монтаже теплоизоляции используют специальные крепежи с широкими шляпками. Из-за этого их называют грибками или зонтиками. Они хорошо фиксируют хрупкий материал, такой как пенопласт, пенополистирол, минеральную вату и др. С их помощью можно прикрепить всю теплоизоляционную конструкцию к бетону, кирпичу, шлакоблоку и прочим материалам.

Сам дюбель изготавливают из полиэтилена невысокого давления, а клин может быть выполнен из полиамида или металла.


Грибковый крепеж обладает рядом преимуществ:
  1. Широкая шляпка надежно фиксирует любой утеплитель. С внутренней стороны она шероховата, что создает дополнительную фиксацию. При необходимости можно использовать расширительную шайбу, которая увеличивает диаметр прижатия с 60 до 100 мм.
  2. Длинная ножка позволяет выдержать большие несущие нагрузки. Крепление усиливается зоной распорки, которая состоит из трех секций.
  3. Пластиковые дюбеля являются заменой устаревших деревянных пробок. Первые не поддаются гниению и образованию плесени, пластмасс не деформируется под воздействием температур, искусственный материал дешевле дерева.
  4. Надежное крепление обеспечивает клин, который распирает анкер одновременно во всех направлениях. Это обеспечивает большее сцепление с рабочей поверхностью.

Разновидности дюбелей

Разновидности дюбелей

Существует 3 вида крепежей:

  • с полимерным гвоздем;
  • металлическим гвоздем;
  • металлическим гвоздем с термоголовкой.

Пластиковые дюбеля изготавливаются из нейлона, полиамида или полипропилена. Они имеют низкую прочность и цену. Используют их для крепления к бетону, кирпичу или другим твердым поверхностям. Для фиксации на полых стенах или вспененном бетоне пластиковые дюбеля не подходят. Теплопроводность этого вида крепежа составляет 0,004 Ватт/К, что позволяет использовать его при температурах -40°…+80°С. Длина зонтика определяется суммой толщины утеплителя и высоты распорки. Пластиковый дюбель способен выдержать нагрузку 20-320 кг, что позволяет качественно закрепить минеральную вату или пенопласт. Однако такой грибок не способен выдержать вес тяжелого облицовочного материала.

Крепеж с металлическим стержнем прочнее пластикового, но обладает высокой теплопроводностью. При его использовании образуются мостики холода, которые снижают эффективность теплоизоляции. Также металлические гвозди подвергаются коррозии, оставляя на штукатурке желтые пятна. Чтобы этого избежать, следует выбирать оцинкованные стержни, покрытые специальным антикоррозийным слоем. Это увеличит срок эксплуатации всего теплоизоляционного слоя. Диаметр распорного элемента составляет 4-8 мм, а дюбель выдерживает температуры в диапазоне -55°…+60°С. Максимальная несущая нагрузка составляет 750 кг.

Стандартные размеры такого крепежа составляют 200х10 мм. Обычно их используют при теплоизоляции потолков и фасадных стен, потому что они способны выдержать тяжелый облицовочный слой. К недостаткам можно отнести только появление щелей, через которые будет проходить холод.

Грибки для утепления с термоголовками являются альтернативой металлическим гвоздям. Они состоят из стального стержня, шапка которого покрыта металлом с низкой теплопроводностью. Обычно для этого применяют ударопрочный полиамид. Гвоздь полностью покрыт полимерным составом, который защищает его от влаги. Теплопроводность полиамида составляет 0,027 Вт/мк, что сопоставимо с минеральной ватой и пенопластом. Это обуславливает отсутствие мостиков холода при монтаже утеплителя. Единственным недостатком можно считать высокую цену изделия.

Дюбель может быть разной длины. На рынке представлено 3 размера:

  1. Крепеж длиной 120 мм, который используется в твердых монолитных основаниях. Он хорошо держит утеплитель на стене из бетона или полнотелого кирпича.
  2. Дюбель длиной 140 мм подходит для монтажа в рыхлый материал. Это могут быть стены из газобетона, полого кирпича, шлакоблока и др.
  3. Крепление длиной 160 мм используют для пустотелых материалов. Такой дюбель обеспечивает сцепление с внутренними частями стены, избегая пустоты.

Также существуют анкера с нарезанной резьбой, которые следует вбивать в стену. Они изготавливаются из таких материалов:

  • пластмасс;
  • металл.

Металлические дюбеля используют при монтаже утеплителя, если планируется тяжелый облицовочный слой. Пластмассовые крепежи делятся на:

  • полипропиленовые;
  • нейлоновые.

Кровельные грибки используют при монтаже мягкой черепицы, рубероида, акустических плит, теплоизоляции к бетону и пр. Они состоят из:

  • шапочки диаметром 50 мм;
  • стеклопластикового стержня;
  • анкера.

Расчет длины дюбеля и схемы фиксации

Фиксация дюбеля

Чтобы надежно закрепить утеплитель к стене, необходимо правильно рассчитать длину дюбеля. Для этого существует формула L=H+I+K+W, где:

  • L – конечный результат расчетов;
  • H – толщина утеплителя;
  • K – толщина штукатурки или клея, на который крепится теплоизоляция;
  • I – углубление анкера в зависимости от материала, из которого сделана стена, но не менее 50 мм;
  • W – запас с расчетом на кривизну стены.

Чтобы понять, какой длины брать крепеж, необходимо рассмотреть пример. Если используется пенопласт толщиной 30-50 мм, слой клея 5-10 мм, стена достаточно ровная, тогда достаточно дюбеля длиной 100-110 мм. Если перекос поверхности достигает 5 см, то его необходимо учесть при выборе длины крепежа. Если выбирается утеплитель толщиной до 10 см, то нужно брать дюбель 210 мм.

Когда стена сделана из полых материалов, грибковый крепеж должен входить в нее на 8-10 см. Не во всех случаях длиннее означает надежнее. Следует учитывать и толщину стен. Например, в квартирах она не слишком большая, поэтому неправильно выбранный дюбель может выпирать с обратной стороны.

Существует несколько способов закрепить утеплитель. Самым надежным способом фиксации считается крепление на 5-6 грибков. 4 забиваются по углам, отступая 5-10 см от края, а 1-2 – в центре. Иногда применяют вариант, где дюбель загоняют на стыке двух плит. Так шляпка одного зонтика держит одновременно 3 плиты. Дополнительно забивают 1 крепеж в центре каждой плиты.

Порой для экономии плиту утеплителя фиксируют лишь на 1 дюбель. Этот вариант возможен только для пенопласта при условии отсутствия облицовки. Для минеральной ваты такой способ не подходит, поскольку она склонна набирать влагу и, соответственно, увеличивать свой вес. Также стоит учитывать высоту крепления изоляции. Если пенопласт находится на высоте более 8 м, нужно на 1 м² фиксировать на 7 дюбелей. Когда высота превышает 20 м, для пеноплекса используют 9 крепежей. Такое количество обусловлено повышенной ветровой нагрузкой на здание и давлением верхних рядов теплоизоляции на нижние.

Обычно для фиксации утеплителя, который укладывают на глухой стене, на 1 м² приходится 5-6 дюбелей с шагом 50 см. По периметру проемов у деформационных швов, у парапета, в углах здания устанавливают дополнительные крепежи. Шаг в этом случае составляет 300 мм.

Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

  • по рядам;
  • пирамидально.

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

Как установить дюбеля?

Разметка стены

После этого приступают к установке дюбелей. Сначала производят разметку. С помощью перфоратора сверлят отверстия в стене через утеплитель, в которые будут вставляться крепежи. Выбирают сверло диаметром 10 мм и делают отверстие нужной глубины. Она должна быть на 10-15 мм больше длины гильзы соответствующей марки дюбеля.

Важно контролировать горизонтальное положение инструмента, чтобы не оказалось, что дюбель становится наискось и одна сторона торчит над поверхностью. Чтобы все они были одинакового заглубления, на сверле делают маркер с помощью изоляционной ленты. Диаметр отверстия должен быть такой, чтобы анкер без усилий проходил в него. В противном случае он может погнуться и сломаться. Полученные отверстия прочищают сжатым воздухом.

Следующим этапом проводят непосредственное крепление пенопласта к стене дюбелями. В отверстия вставляются пластиковые зонтики. Шляпку следует немного утопить в теплоизоляции, чтобы она не выступала над поверхностью. Поскольку у пенопласта или минеральной ваты плотность низкая, можно это сделать нажатием руки или легким постукиванием молотка.

Затем в зонтик вставляют стержень до упора. Остальную часть забивают молотком так, чтобы шляпка была на одном уровне с пенопластом. Если используются пластиковые стержни, нельзя прилагать слишком большие усилия. Это может привести к деформации гвоздя. Если используются дюбеля из стеклопластика, то он вставляется в отверстие в собранном виде.

Последним этапом является заделка дюбелей. По окончании работ можно увидеть достаточно глубокие отверстия, в которых остаются шляпки. Чтобы при последующих облицовочных работах на их месте не возникали пустоты, отверстия нужно заделать клеевой смесью с помощью малярного шпателя. Ровность поверхности проверяют уровнем или угольником. После установки дюбелей производится оштукатуривание поверхности или установка навесного фасада.

Большинство современных крепежей изготовлены из морозостойкого и ударопрочного полипропилена, поэтому монтаж возможен при низких температурах. Они не будут трескаться или ломаться.

Как установить в стене дюбель: рекомендации по монтажу изделия

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Дюбель является самым популярным крепежным изделием, которое используется для надежной фиксации к твердой поверхности какой-либо конструкции или элемента. Принцип его работы основан на возникновении силы трения, которая зарождается в результате его распирания в толще основания под воздействием шурупа или винта, который в него вкручивается. От вида крепежа и типа поверхности будет зависеть решение вопроса о том, как установить в стене дюбель.

Дюбели необходимы для прочного удержания шурупов и саморезов внутри отверстия

Дюбель: это крепежное изделие для фиксации крепления

Для того чтобы прикрепить конструкцию к основанию используют различные варианты крепления. Для надежного их сцепления с поверхностью применяются различные изделия, к которым относятся дюбели (или дюбеля).

Дюбели надежно фиксируют саморезы внутри стены

Дюбель представляет собой гильзу или втулку, которая вставляется в отверстие в стене. Конструкция состоит из двух частей: распорной и нераспорной. В гильзу вкручивается шуруп, что способствует расширению распорной части, формируя надежное сцепление дюбеля и основания. Нераспорная часть изделия исключает вероятность проворачивания винта в отверстии.

В верхней части дюбеля для самореза располагается манжета цилиндрического, грибовидного или потайного типа, которая препятствует проваливанию шурупа в толщу основания. Предшественником дюбеля был обычный деревянный брусочек, который вкручивался в стену, куда впоследствии вбивался гвоздь.

Современные дюбели представлены в широком видовом разнообразии. Они могут использоваться для различных типов поверхности, включая тяжелый и пористый бетон, кирпич, природный камень, шлакобетон, гипсокартон, гипс. Дюбели выпускаются длиной 40-140 мм с шагом 20 мм. Внутренний диаметр отверстия равен 5-7 мм. Наружное сечение изделия составляет 6-10 мм. Каждая модель изделия имеет условное обозначение, состоящее из двух значений: диаметр отверстия и длина, что исключается необходимость решения вопроса, как измерить диаметр дюбеля.

Важно! Дюбели подбираются из расчета толщины материала, который необходимо закрепить, и рассчитаны для значений 10-100 мм, поскольку важно, чтобы изделие вошло в основание на достаточную глубину для раскрытия распорной части.

Для разных типов поверхностей существуют различные виды дюбелей

Главные преимущества использования дюбелей:

  • надежность;
  • легкое вхождение в любую поверхность при помощи ударного воздействия;
  • надежное сцепление изделий с основанием;
  • жесткая фиксация в любой поверхности, включая пористую, что исключает вероятность самопроизвольного выпадения крепежного элемента;
  • отсутствие момента прокручивания в прослабленных отверстиях;
  • способность выдерживать без изменения первоначального положения большие нагрузки;
  • долговечность.

Материал изготовления дюбелей

Большинство дюбелей изготавливаются из полимерных материалов — полиэтилена, полипропилена и полиамида. Для таких элементов характерны высокие эксплуатационные качества, доступность, легкость монтажа (нет необходимости прикладывать значительные усилия для их крепления) и низкая стоимость.

Распространенными материалами для изготовления дюбелей являются полиэтилен, полипропилен и полиамид

Изделия из полипропилена отличаются твердостью, износостойкостью, устойчивостью к высоким температурам. Такие элементы предназначены исключительно для внутреннего монтажа, что связано с восприимчивостью их к минусовым температурам. В процессе длительной эксплуатации при температурных колебаниях может наблюдаться деформация дюбелей и появление трещин.

Полиэтиленовые дюбели характеризуются небольшим весом, пластичностью, способностью эксплуатироваться при низких температурах и низкой стоимостью.

Самыми надежными и долговечными изделиями являются дюбели из полиамида, или нейлона. Они характеризуются высокой износостойкостью, устойчивостью к механическим воздействиям, перепадам температур.

Дюбели также могут изготавливаться из металла. Для этого используется нержавеющая сталь, оцинковка, сплавы на основе бронзы или латуни. Железные дюбели отличаются высокими прочностными качествами, жесткостью, способностью выдерживать большие механические нагрузки и долговечностью без нарушения целостности структуры.

Важно! Поверхность металлических дюбелей имеет специальное оцинкованное покрытие, которое предотвращает образование коррозии.

Металлический дюбель

Разновидности крепежных элементов

В строительных магазинах представлен широкий ассортимент дюбелей. Фото изделий наглядно демонстрируют разнообразие их конструкций, материалов изготовления и назначения.

Самым распространенным изделием является универсальный полипропиленовый дюбель. Он имеет традиционную конструкцию в виде гильзы, в полость которой вкручивается саморез. Такой элемент подходит для бетонных, кирпичных и каменных оснований. Конструкция изделия оснащена специальными распорками, про помощи которых происходит надежная фиксация элемента в отверстии.

Для выполнения сложных наружных работ используется распорный строительный дюбель со стопорным бортом, который исключает вероятность проваливания крепежа в отверстие.

Нейлоновые дюбели оснащены крепежными усиками, благодаря которым изделия надежно фиксируются в отверстиях. Они могут использоваться для любых поверхностей.

Дюбели для гипсокартона используются для монтирования их в пористый бетон и листы из гопсоволокна и гипсокартона. Они могут быть выполнены из пластика или металла. Последний вариант имеет название дюбель молли. Перед тем как забить дюбель данного типа, не нужно предварительно готовить отверстие, поскольку его кончик имеет вид заточенного сверла.

Дюбель для гипсокартонных стен

Фасадные дюбели изготавливаются из полипропилена или нейлона. Они имеют направленные усики для надежной фиксации в основании. Такие крепежные элементы могут использоваться для любых поверхностей. Они выпускаются без бортиков, что исключает вероятность осыпания или растрескивания облицовочной штукатурки.

Рамный дюбель предназначен для монтажа дверных и оконных коробов, обшивки через слои теплоизоляции и штукатурки. Изделия выполняются из металла. Их часто называют дюбелями для теплоизоляции, которые могут быть двух видов: для работы с твердыми и мягкими материалами.

Типы дюбелей с особой конструкцией

Дюбеля-гвозди изготавливаются из полипропилена, нейлона или нержавеющей стали. Благодаря наличию накатки в виде обратных конусов, обеспечивается надежное удержание изделия в основании. Они широко используются для быстрого и объемного монтажа плинтусов, обрешеток, окон, бруса, металлического профиля, кабельного канала, фанеры к бетонной, кирпичной или каменной поверхности.

Полезный совет! При решении вопроса, забивать или закручивать дюбель-гвоздь, предпочтение отдается первому варианту монтажа.

Дюбель-бабочка для пустотелых конструкций

Дюбель-бабочка отличается повышенной износостойкостью, способностью выдерживать высокие нагрузки даже в пустотелых поверхностях. Такие изделия изготавливаются из металла.

Юстировочный дюбель применяется для монтажа обрешетки под обшивку. Он обладает специальной конструкцией, содержащей определенный элемент, позволяющий регулировать положение изделия относительно поверхности, к которой крепится.

Полезный совет! Для осуществления больших объемов монтажных работ целесообразно использовать дюбели-шурупы, предназначенные для монтажных пистолетов.

Дюбель-хомут имеет вид петли с характерными усиками для крепления по краям изделия. Такие элементы предназначены для монтажа электрической проводки к основанию. Провод вставляется в хомут, а его края, в свою очередь, вставляются в предварительно созданные в стене отверстия и фиксируются при помощи усиков.

Особым типом крепежного элемента является дюбель-зонтик, который предназначен для монтажа теплоизоляции из полистирола, или минеральной ваты. Такое изделие имеет широкую круглую шляпку, которая удерживает утеплитель. Выпускают пластиковые и металлические дюбели.

Дюбель-зонтик часто используется для подвешивания потолочных люстр

Полезный совет! Лучшим вариантом для рыхлых оснований станут жидкие дюбели, или химические анкера, которые обеспечивают прочное и надежное соединение и при этом способны выдерживать большие нагрузки.

Дюбель-зонтик Molly представлен гвоздем с металлическими плечами, которые обеспечивают надежное крепление конструкций к пустотелым поверхностям с равномерным распределением нагрузки.

Полезный совет! Чтобы прикрепить люстру к подвесному потолку, следует использовать дюбеля-зонтики Molly.

Как правильно подобрать дюбель

Дюбели для саморезов подбираются исходя из места их крепления и веса конструкции. Важно, чтобы крепежный элемент плотно входил в отверстие, поэтому он должен соответствовать ему по наружному диаметру. Изделие подбирается исходя из материала основания, что обеспечит надежную и долговечную фиксацию. Для выполнения монтажных работ внутри помещения можно выбирать любые изделия. Для крепления внешних конструкций лучше отдать предпочтение элементам из полиамида, которые отличаются стойкостью к температурным колебаниям и низким значениям температуры.

Для наружных работ лучше подбирать металлический дюбель

Важным моментом является тип поверхности. Для заглубления дюбеля в сплошное основание используются распорные изделия. Для пустотелых, слоистых или многопустотных стен применяются анкерные дюбели.

Важно! Существуют дюбели особого назначения, предназначенные для определенного типа поверхности, например гипсокартона, бетона, листовых оснований или фасадов.

Глубина и тип дюбеля зависят от значения нагрузки, которую будет воспринимать крепление. Чем она больше, тем мощнее и длиннее должно быть изделие.

Для тяжелых массивных изделий в виде шведских стенок или навесных тренажеров, следует использовать крепежные изделия с глубиной не менее 85 мм. Размышляя над тем, как закрепить полку на стене, стоит позаботиться о приобретении дюбелей с наружным диаметром 7-11 мм и глубиной не менее 30 мм, которые обеспечат прочность и надежность крепления конструкции. В случае монтажа потолочных светильников, фиксации подвесного потолка и прочих изделий, у которых основная нагрузка располагается снизу, подбираются дюбели с распорными усиками или поперечными насечками.

Применение полимерного дюбеля для стены из газобетона

Как установить в стене дюбель: пошаговая инструкция

Перед тем как установить дюбель в бетонную стену, следует подготовить необходимые материалы и инструменты. Крепежные изделия выбирают в зависимости от типа основания. Для этого понадобятся дюбели с шурупами или саморезами, молоток, электрическая дрель, победитовое сверло.

Статья по теме:

Какой выбрать шуруповерт, чтобы он стал настоящим помощником по дому

Основные виды приборов по назначению и способам использования. Какие характеристики считаются определяющими при покупке товара. Производители.

Первым делом намечается место под отверстие, которое высверливается при помощи дрели. Ее следует удерживать строго перпендикулярно к основанию. Подручным способом выполняется очистка полости отверстия от цементной крошки и пыли. Для этого можно воспользоваться пылесосом. Диаметр отверстия должен совпадать с сечением дюбеля, который должен входить в него с некоторым усилием. Если отверстие будет слишком большим, крепежное изделие будет из него вываливаться.

Важно! Длина дюбеля должна соответствовать размеру самореза, который используется с ним в паре.

Дюбель вставляется в отверстие и при помощи молотка забивается в него до упора, чтобы край детали совпал с поверхностью стены. Процесс выполняется аккуратно, без мощных ударов, которые могут повредить крепежный элемент. В полость дюбеля ввинчивается шуруп. Если используется гвоздь, то он забивается в полость крепежного изделия.

Пошаговый алгоритм установки дюбеля: 1 — сверление отверстия, 2 — монтаж дюбеля внутри отверстия, 3 — вбивание самореза, 4 — отделка поверхности

При решении вопроса, как правильно установить дюбель для газобетона, следует взять на вооружение следующую рекомендацию. Саморезы под крепежные элементы необходимо выбирать большего диаметра. Это будет способствовать значительному расширению стенок дюбеля, обеспечивая жесткое и надежное крепление. При бурении газобетона или пенобетона при помощи перфоратора, не используется отбойный режим, поскольку отверстие может получиться слишком большим, и иметь неаккуратную конфигурацию, что усложнит закрепления дюбеля.

Практичные решения для усиления крепления

При закреплении дюбелей в рыхлом основании трудно добиться максимальной прочности и надежности крепления. Однако существуют действенные методы, позволяющие усилить соединение. Хорошим вариантом для уплотнения соединения является обычная изолента, которая наматывается на дюбель. Некоторые умельцы используют для этой цели обычный целлофан. Однако такой вариант подходит для креплений, которые не будут иметь большие нагрузки.

При монтаже крупных и весомых конструкций, лучшим вариантом для усиления соединения станет гипсовый бинт, который можно приобрести в аптеке. Он наматывается на дюбель, смачивается, после чего крепление вставляется в отверстие. После полного застывания гипса будет обеспечено надежное и прочное крепление. Если отверстие получилось большего размера, чем диаметр дюбеля, для уплотнения его в основании можно воспользоваться деревянной пробкой или дощечкой, которую распускают на тонкие полоски. Они вставляются в отверстие, в которое вбивается дюбель.

Усилить дюбель можно с помощью жидких гвоздей или гипса

Полезный совет! В пластиковый элемент можно вставить спички, которые используются для лучшего расклинивания изделия за счет плотного взаимодействия дюбеля и самореза.

Действенным, но затратным методом является использование жидких гвоздей. Клеевым составом заполняется полость отверстия, в которое вставляется дюбель. Саморез слегка наживляется, но не вкручивается до конца. Такой вариант лучшим образом подходит для решения вопроса, как прикрепить гардину, поскольку обеспечивает надежность крепления для увесистых элементов.

Как установить дюбель в стене: технология монтажа для гипсокартона

Поверхность стен часто обшивают гипсокартонными листами. Однако к такому основанию не всегда удается осуществить монтаж декоративных элементов или других конструкций. Это связано с хрупкостью поверхности и ее неспособностью выдерживать значительные нагрузки. Крепежные элементы для бетона, кирпича и камня не предназначены для гипсокартона, азбеста, МДФ, древесно-волокнистых и стружечных плит. Для них существуют специальные дюбели, в которых преимущественно отсутствует распор. В качестве его замены используется обжим на основе двух сторон для несущего листа. Распор присутствует только в дюбелях Driva.

Установка дюбеля в гипсокартонную поверхность

При решении вопроса, как установить дюбель в гипсокартон, следует воспользоваться технологией установки креплений на бетонное основание, за исключением некоторых моментов. Отверстия под крепежные изделия в гипсокартоне следует выполнять при помощи дрели с отключенным ударным режимом. Их диаметр должен строго соответствовать толщине дюбеля, а длина должна быть больше на 5 мм, чем размер саморезов.

В случае использования дюбеля-самореза, у которого на конце располагается своеобразное сверло, элемент ввинчивается в основание при помощи отвертки или шуруповерта. Однако если толщина листов более 15 мм, то для облегчения работы необходимо предварительно выполнить в них отверстия.

Перед тем как установить дюбель-бабочку для гипсокартона, в поверхности выполняется сквозное отверстие. В него вставляется крепежное изделие, которое с обратной стороны в свободном пространстве раскрывается и упирается в основание при вкручивании в него самореза.

Важно! Саморез для дюбеля-бабочки должен иметь длину не менее 55 мм, это обеспечит полное раскрытие крепежного элемента при монтаже.

Расположение дюбеля и самореза внутри конструкции из гипсокартона

Дюбель-зонтик вставляется в заранее подготовленное отверстие, и раскрывается в пустом пространстве после ввинчивания самореза. Такое изделие дополнено крепежным крючком или кольцом, благодаря чему часто используется при монтаже люстр.

Чем можно заменить пластмассовый дюбель

Для выполнения монтажных работ самыми популярными крепежными приспособлениями являются пластиковые дюбели для саморезов, которые можно приобрести в любом строительном магазине. Однако может случиться ситуация, когда в нужный момент их может не оказаться под рукой. В этом случае придется решать, чем можно заменить пластиковые дюбели.

Самым простым решением является использование деревянных чопов, которые ранее пользовались большим спросом у мастеров. Такие дюбели подходят для любых поверхностей. Изделия можно выполнить собственноручно в любом количестве. Для того, чтобы деревянный крепежный элемент был надежным и выдерживал значительные нагрузки, важно правильно подобрать материал для его изготовления и добиться точности конфигурации изделия. Для деревянного чопа подойдут плотные и прочные породы древесины. Самым популярным вариантом является сосна. Изделия изготавливаются чуть большего размера, чем диаметр отверстий для них, что обеспечивает плотное и надежное крепление.

Из подручных материалов, при отсутствии дюбелей, можно использовать деревянные брусочки (чопики)

Важно! Для изготовления деревянных дюбелей не следует использовать рыхлую и подгнившую древесину.

В подготовленное отверстие при помощи молотка забивается деревянный дюбель, предварительно смазанный клеем ПВА. Если изделие оказалось длиннее глубины отверстия, дюбель следует подрезать острым ножом вровень с поверхностью. В готовый деревянный чоп вкручивается саморез или забивается гвоздь.

Сегодня дюбели являются необходимыми элементами для создания надежных, прочных и долговечных креплений. Изделия представлены в широком видовом разнообразии, и подбираются исходя из типа поверхности и массы конструкции, которая будет с их помощью крепиться. Процесс монтажа элементов является довольно простым, однако требует выполнения определенных правил.

выбор, основные виды, параметры, монтаж

Содержание статьи:

Надежное закрепление утеплителя – обязательный этап при создании теплоизоляции помещения. В качестве утепляющего материала выбирается мягкие, неплотные и пористые листы или маты, которые несложно закрепить. При небольших объемах их фиксируют на клей или просто укладывают между брусками. В случае объемных строительных работ необходимо использовать специальные крепежные элементы – дюбели. Они различаются по способу крепления, материалу изготовления, длине и диаметру. Перед началом работы необходимо правильно подобрать держатели для теплоизоляции.

Виды фиксаторов

Для фасада и кровли применяются разные типы дюбелей, отличающихся размером шляпки

Утеплитель представляет собой неоднородный многослойный материал, нередко с пористой структурой. Сложность его крепления заключается в риске нарушения целостности структуры, особенно при использовании гидроизоляции и пароизоляции. По этой причине фиксаторы разделяют на две основные группы:

  • дюбели для фасадных работ и теплоизоляции стен;
  • дюбели для кровельного утепления.

Первый вид крепежей представляет собой целостную или разборную конструкцию в виде гриба. Разборный состоит из гильзы с распорной частью, головки в виде прижимного диска и стержня. Дюбель для утепления отличается от обычного только увеличенным объемом головки. Диаметр диска составляет 45-90 мм. Изготавливается из различных видов пластика и металла.

Второй вид дюбелей представляет собой полый пластмассовый стержень с широким прижимным диском. Он имеет особый способ установки – в тело теплоизолятора. Гвоздь насквозь проходит и погружается в бетон или другой плотный материал.

Критерии выбора

При выборе дюбелей для утеплителя имеет значение его плотность

От правильности выбора зависит качество крепления материала к поверхности. При выборе дюбелей нужно обратить внимание на несколько факторов:

  • Длина. Она зависит от толщины изолятора и других слоев, отклонения стены от вертикали, минимально допустимого углубления.
  • Нагрузка на вырыв.

Форма зависит также от материала. Легкий теплоизолятор не выдерживает жесткого крепления.

Разновидности дюбелей

Дюбели можно классифицировать по нескольким критериям – по конструкции, материалу и исполнению. Выбор зависит от особенностей самого утеплителя.

Конструкция

Есть два основных метода крепежа:

  • Безраспорный. Дюбель не нуждается в метизе. Крепеж устанавливается в заранее просверленное отверстие сквозь утеплитель.
  • Распорный. Гвоздь или шуруп вбивается или закручивается в тело стержня. Под стержень предварительно проделывается отверстие, в которое его необходимо поместить.
Распорный
Безраспорный

Первый вариант применяется для ячеистого бетона, а второй – для плотных материалов (кирпич, бетон).

Материал изготовления

Гвоздь из полиамида, армированный стекловолокном, имеет прочность металла

Сам дюбель изготавливается из разных видов пластмасс. Металл использовать запрещено из-за высокой теплопроводности. Шуруп или гвоздь выполняется из пластика или металла.

Основные виды пластмасс для дюбелей:

  • Нейлон или полиамид. Это легкий материал, отличающийся высокой степенью прочности. Его можно использовать для крепления на любые поверхности. Предельно допустимая нагрузка на крепеж для утеплителя составляет 120 кг. Рабочая – 30 кг.
  • Полипропилен. Отличается повышенной прочностью и твердостью. Нагрузка достигает 150 кг.
  • Полиамид, армированный стекловолокном. Это новый материал, который имеет такую же прочность, как и металлы. Имеет низкую теплопроводность, благодаря чему является более приоритетным материалом, чем металлические детали.

Распорный стержень может изготавливаться из такого же пластика, что и дюбель-гриб для теплоизоляции, либо из металла.

Нержавеющая сталь – более долговечный материал, чем оцинкованная сталь

Из металлов используются следующие материалы:

  • Оцинкованная сталь. Толщина цинкового слоя должна составлять не менее 6 мкм. Применяется в обычных условиях с нормальным уровнем влажности.
  • Нержавеющая сталь. Это более дорогостоящий фиксатор, но он не подвержен образованию коррозии. Основная сфера использования стальных держателей – места с повышенным уровнем влажности.

По конструктивному исполнению выделяют:

  • Гвоздь и дюбель изготовлены из одного вида пластика. Разные виды использовать не советуется, так как коэффициенты теплового расширения у них будут различаться. Дюбель для теплоизоляции с пластиковым гвоздем используется практически во всех климатических условиях.
  • Дюбель из пластика, стержень – из металла. Прочность крепления повышается, но металл проводит тепло. Это приводит к образованию холодового мостика.
  • Пластиковый дюбель грибок для утеплителя и стержень из металла с термоголовкой. Такая конструкция позволяет избежать появление холодового мостика. Шляпка шурупа покрывается колпаком из нейлона, а гвоздь оказывается внутри.

Каждая из комбинаций дюбель-гвоздей для теплоизоляции имеет свои положительные и отрицательные стороны, а также свою стоимость. Выбор зависит от климатических особенностей помещения, в котором производится утепление.

Размеры изделий

Для пластмассовых дюбелей нет нормативов ГОСТ, но для изделий из полиамида они существуют. В документе прописано, какая марка пластика может использоваться и в каких макроклиматических условиях.

Формула расчета длины дюбеля для различной толщины утеплителя

Крепеж для теплоизоляции должен иметь достаточную длину. Это связано с углублением через несколько слоев теплоизоляции. Размеры других частей варьируются в небольшом диапазоне:

  • диаметр шляпки – от 45 мм до 90 мм;
  • 2 диаметра стержня – по 8 мм и 10 мм;
  • длина от 40 мм до 400 мм.

От прочности фиксатора и материала стен зависит несущая способность. Нагрузка может составлять от 0,3 кН до 23 кН.

Расчет длины можно произвести по формуле  L = Н + I + К +W. L – длина дюбеля, Н – толщина изоляции, К – толщина слоя штукатурки или клея (если есть), I – добавка на фиксацию в бетон/кирпич/дерево (50 мм), W – запас.

При использовании пенопласта толщиной 50 мм, установленного на слой клея 5 мм, потребуется дюбель длиной 110 мм. В случае кривой стены с перекосом в 50 мм размер увеличится до 160 мм на соответствующее значение. Для двойного слоя изоляции нужен дюбель 210 мм.

Не всегда излишняя длина будет положительным фактором. Это нужно учитывать при утеплении тонких стен в квартире.

Известные производители

Ведущими изготовителями дюбелей для утепления являются компании из Германии, России и Польши. К наиболее известным фирмам относятся:

  • Termoklip. Компания поставляет продукцию в Россию и страны СНГ, выполненную из углеродистой стали с покрытием против ржавчины. Выпускаются дюбели нескольких серий, произведенных из блок-полимера. Часть моделей имеют теплоизоляционную крышку.
  • Isomax. Производит тарельчатые дюбели с диаметром 10 мм. Гвоздь выполнен из углеродистой стали с оцинкованным покрытием. Есть возможность установки термоголовки.
  • Tech-Krep. Российский производитель поставляет пластиковые крепежи в разных вариантах исполнения. Они могут иметь пластиковый или металлический гвоздь, термокрышку. Имеют сложный химический состав. Стальной гвоздь имеет оцинкованное покрытие.

Все продукты имеют необходимые сертификаты и лицензии для монтажных работ.

Монтажные работы

Количество дюбелей рассчитывают исходя из наличия или отсутствия дополнительных крепежей, например, клея

Прежде всего необходимо рассчитать, какое количество дюбелей нужно, какая у них должна быть длина и диаметр. Это зависит от утеплителя. Его вес практически не имеет значения, важна толщина и степень рыхлости.

Длина крепежа для утеплителя гриб зависит от нескольких параметров. Толщина листа утеплителя, клеево

пластиковый дюбель - это ... Что такое пластиковый дюбель?

  • Дюбель - Дюбель представляет собой прочный цилиндрический стержень, обычно сделанный из дерева, пластика или металла. В оригинальном изготовленном виде дюбель называется дюбелем. Дюбель используется во множестве разнообразных приложений. Он используется для формирования осей в игрушках, в качестве фиксаторов на…… Wikipedia

  • дюбель - Великобритания [ˈdaʊəl] / существительное в США [счетное] Формы слова дюбель: единственное число дюбель множественное число дюбеля толстый стержень из дерева, металла или пластика, используемый для скрепления двух деревянных, металлических или пластиковых кусков ... Английский словарь

  • дюбель - н.& v. n. колышек без головы из дерева, металла или пластика для скрепления компонентов конструкции. v.tr. (дюбели, дюбели; американские дюбели, дюбели) крепятся дюбелями или дюбелями. Этимология: ME f. Голубь MLG: ср. THOLE (1)… Полезный английский словарь

  • дюбель - dow | el [dauəl] noun count толстая булавка из дерева, металла или пластика, используемая для скрепления двух деревянных, металлических или пластиковых кусков ... Использование слов и фраз в современном английском языке

  • Подшипник скольжения - Коленчатый вал подшипник скольжения оболочки подшипника скольжения, также известный как плоскости подшипника [1] или трения подшипника [2] не является простой тип подшипника, включающий только опорную поверхность и никакой прокатки элем ... Википедия

  • Стыковое соединение - Геометрию при сварке см. Стыковое соединение (сварка).Стыковое соединение - это столярная техника, при которой два элемента соединяются простым соединением их вместе. Стыковое соединение является самым простым в изготовлении, поскольку для этого достаточно разрезать элементы…… Wikipedia

  • Дьявольские палочки - Дети изучают маятник Манипуляции с дьявольскими палками (также дьявольскими палками, дьявольскими палками, цветочными палками, дьявольскими палками, ритмическими палками, гравитационными палками или палками для жонглирования) - это форма гироскопического жонглирования или эквилибристики, и в общем…… Википедия

  • Snapper Puzzle - Люциан - это механическая головоломка-обман, состоящая из заостренной части, прикрепленной к зубчатому дюбелю, и полого блока с дополнительным отверстием по длине, через которое протягивается резинка (поперек стержня) и завязывается .Демонстратор…… Википедия

  • Искусство, антиквариат и коллекции - ▪ 2003 Введение В 2002 году крупные выставки, такие как Documenta 11, отразили разнообразную природу современного искусства: художники из самых разных культур получили широкое признание за работы, начиная от инсталляции и заканчивая видео и живописью ... Universalium

  • Кружево от метлы - это историческая техника вязания крючком 1800-х годов, сочетающая в себе использование крючка и другого длинного узкого предмета, такого как спица.Традиционно использовалась метла, но современный вариант - это легкая пластиковая спица…… Wikipedia

  • Кухонный нож - Кухонный нож - это любой нож, который предназначен для использования при приготовлении пищи. Хотя большая часть этой работы может быть выполнена с помощью нескольких ножей общего назначения - в частности, большого поварского ножа, жесткого тесака и небольшого ножа для очистки овощей - есть также… Wikipedia

  • Пластиковые дюбели по лучшей цене - Выгодные предложения на пластиковые дюбели от мировых продавцов дюбелей

    Отличные новости !!! Вы попали в нужное место для пластиковых дюбелей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот пластиковый верхний дюбель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили пластиковый дюбель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в пластиковых дюбелях и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dowel plastic по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Пластиковые установочные штифты | Продукты и поставщики

    Продукты и услуги

    • Все
    • Новости и аналитика
    • Продукты и услуги
    • Библиотека стандартов
    • Справочная библиотека
    • Сообщество

    ПОДПИСАТЬСЯ

    АВТОРИЗОВАТЬСЯ

    Я забыл свой пароль.

    Нет учетной записи?

    Зарегистрируйтесь здесь. Дом Новости и аналитика Последние новости и аналитика Аэрокосмическая промышленность и оборона Автомобильная промышленность Строительство и Строительство Потребитель Электроника Энергия и природные ресурсы Окружающая среда, здоровье и безопасность Еда и напитки Естественные науки Морской Материалы и химикаты Цепочка поставок Пульс360 При поддержке AWS Welding Digest Товары Строительство и Строительство Сбор данных и обработка сигналов Электрика и электроника Контроль потока и передача жидкости Жидкая сила Оборудование для обработки изображений и видео Промышленное и инженерное программное обеспечение Промышленные компьютеры и встраиваемые системы Лабораторное оборудование и научные инструменты Производственное и технологическое оборудование Погрузочно-разгрузочное и упаковочное оборудование Материалы и химикаты Механические компоненты Движение и управление Сетевое и коммуникационное оборудование Оптические компоненты и оптика

    Пластиковый дюбель / пластиковая втулка для рельсовых креплений от китайского производителя, завода, завода и поставщика ECVV.com

    • Торговый центр MRO Products
    • Торговый центр MRO Products / Китай
    • ECVV 会员 服务
    Глобальные партнеры:
    • ОАЭ
    • Насчет нас
    • Свяжитесь с нами
    • Категории
      • COVID19 Защитное оборудование
        • Носить защитный
          • Маска для лица
          • Костюмы защитные
          • Перчатки медицинские
          • Шляпа от солнца с маской
          Обнаружение вирусов
          • Защитный шлем Kuang-Chi AI
          • Набор для тестирования на коронавирус
          • Термометр
          • Робот для дезинфекции
          Медицинское оборудование
          • УФ-дезинфекция
          • Ультразвуковая система
          • Машина для изготовления масок
          • Вентилятор
      • Машинное оборудование
        • Машинное оборудование
          • Инженерная и строительная техника
          • Машины землеройные
          • Металлургическое оборудование
          • Промышленное лазерное оборудование
          • Деревообрабатывающее оборудование
          • Упаковочная машина
          Механические детали и услуги по изготовлению
          • Насосы и запчасти
          • Клапаны
          • Двигатель
          • Формы
          • Фитинги
          • Уплотнения
      • Электрооборудование и электронные компоненты
        • Электрооборудование и материалы
          • Разъемы и клеммы
          • Аккумуляторы
          • Профессиональное аудио, видео и освещение
          • Источники питания
          • Генераторы
          • Электрические вилки и розетки
          Электронные компоненты и принадлежности
          • Активные компоненты
          • Оптоэлектронные дисплеи
          • Пассивные компоненты
          • Электронные аксессуары и принадлежности
          • Оборудование для производства электроники
          • Знаки электронные
          Телекоммуникации
          • Коммуникационное оборудование
          • Телефоны и аксессуары
          • Антенны для связи
      • Освещение и освещение
        • Освещение и освещение
          • Светодиодное освещение
          • Осветительные аксессуары
          • Профессиональное освещение
          • Внутреннее освещение
          • Осветительные лампы и трубки
          • Наружное освещение
      • Автомобили и мотоциклы, Транспорт
        • Автомобили и мотоциклы
          • Инструменты для транспортных средств
          • Автоэлектроника
          • Авто Двигатель
          • Автомобили
          • Транспортное оборудование
          • Автоматическая электрическая система
          Транспорт
          • Морские принадлежности
          • Контейнер
          • Велосипед
          • Электрический велосипед
          • Автобус
          • Запчасти для грузовиков
      • строительство
        • Строительство и недвижимость
          • Двери и окна
          • Системы HVAC и запчасти
          • Ванная
          • Плитка и аксессуары
          • Металлические строительные материалы
          • Доски

    Стандартные дюбели Capatect (с пластиковым гвоздем)

    • ГРУППЫ ПРОДУКЦИИ Строительные краски
      • Продукция для внутренней поверхности
      • Продукция для наружных поверхностей
      • Ассортимент синтетических продуктов
      • Группа изделий из дерева
      • Группа клея
      • Буклеты по строительным краскам
      Экспертная группа продуктов
      • Продукция для внутренней поверхности
      • Продукция для наружных поверхностей
      • Группа синтетических продуктов
      • Теплоизоляционные изделия
      • Список литературы
      Теплоизоляция
      • Теплоизоляционные изделия Далмачиалы
      • Системы теплоизоляции Далмачиалы
      • Теплоизоляционный продукт Capatect
      • Capatect ETIX
      • Теплоизоляция и энергоэффективность
      • Техническая поддержка
      • Список литературы

    Главная - Lockdowel Inc

    перейти к содержанию
    • Home
    • Фурнитура ▼
      • Блокировка канала ▼
        • Шкафы
        • Шкафы
        • Мебель
      • H-образный зажим ▼
      • 000 Направляющие для выдвижных ящиков
      • AWS
      • 0 Сертификаты
      • Соответствие требованиям SEFA 8 - крепежные детали
      • Соответствие требованиям SEFA 8 - направляющие для выдвижных ящиков
    • Оценочные комплекты
  • Каталог ▼
    • Интернет-каталог
    • Скачать каталог
  • Ресурсы Дизайн
  • Обработка
  • Сборка
  • Прочность на растяжение
  • Калькулятор экономии
  • Партнеры ▼
    • Поставщики компонентов
    • Программное обеспечение
    • Оборудование
    • Дистрибьютор
  • Контактная информация
  • Интернет-магазин
  • Поддержка
  • Home
  • Фурнитура ▼
    • Блокировка канала ▼
      • Шкафы
      • Шкафы
      • Мебель
    • H-Clip ▼
    • Направляющие для выдвижных ящиков 9000 ▼7
    • Сертификаты.0 Сертификаты
    • Соответствие требованиям SEFA 8 - крепежные детали
    • Соответствие требованиям SEFA 8 - направляющие для выдвижных ящиков
  • Оценочные комплекты
  • Каталог ▼
    • Интернет-каталог
    • Скачать каталог
  • Ресурсы Дизайн
  • Обработка
  • Сборка
  • Прочность на растяжение
  • Калькулятор экономии
  • Партнеры ▼
    • Поставщики компонентов
    • Программное обеспечение
    • Оборудование
    • Дистрибьютор
  • Контактная информация
  • Интернет-магазин
  • Поддержка
  • Home
  • Фурнитура ▼
    • Блокировка канала ▼
      • Шкафы
      • Шкафы
      • Мебель
    • H-Clip ▼
    • Направляющие для выдвижных ящиков 9000 ▼7
    • Сертификаты.
  • Как добавить сбалансированный вес к дюбелю для вращения: DIY

    Вы когда-нибудь видели эти огненные вертушки, крутящие длинные пылающие посохи? Я бы хотел построить один из них, но с 10-15 фунтами сбалансированного веса на каждом конце вместо пылающих фитилей. Я хочу использовать его для вращения тела между подходами к тренировкам, чтобы улучшить силу запястий.

    Я бы хотел:

    • Начните с 5-футового 1,5-дюймового деревянного дюбеля, потому что он хорошо лежит в руке и подходит моему росту.

    • Найдите способ прикрепить 10-15 фунтов груза к каждому концу.

    • Вес должен быть как можно ближе к центру масс дюбеля для хорошей динамики вращения. Просто прикрепить большую круглую гирю не получится.

    • Вес должен быть очень надежным. Эта штука будет развернута, подброшена в воздух и рухнет, когда я упущу ловлю.

    • Вес должен быть идеально сбалансирован между двумя концами.

    Вот неполноценные решения, которые я придумал, и вопросы, которые у меня есть к более опытным мастерам DIY:

    • Просверлите сердечник с обоих концов, заполните его чем-нибудь тяжелым. Вопросы: Чем его залить? Какой-то тяжелый расплавленный металл, который затем затвердевает, не повреждая структуру окружающей древесины? Цельный металлический стержень? Где мне это найти? Как мне достаточно хорошо запечатать концы, чтобы выжить при вращении / подбрасывании / падении?

    • Просверлите много маленьких коротких шурупов в виде колец по окружности с каждого конца. Вопросы: Насколько короткими должны быть винты, чтобы многие из них, поставленные плечом к плечу, не превратили дюбель в швейцарский сыр? Останутся ли винты такими короткими, когда вещь врезается в землю? Есть ли какие-нибудь особо тяжелые винты?

    • Найдите какую-нибудь особо тяжелую ленту и просто обмотайте ее вокруг концов, возможно, даже сужаясь к середине, пока они не станут достаточно тяжелыми. Вопросы: Есть ли вообще особо тяжелая лента? Есть ли способ заклеить его, чтобы лента не начала отслаиваться?

    Это мои собственные мысли, но я открыт для любых других идей о том, как решить эту загадку.

    Спасибо за ваше время и помощь!

    Тяговая штанга для двери: 3 ступени

    Вы должны выбрать дюбель с двумя ограничениями:
    - Достаточно толстый, чтобы безопасно выдержать как вес, так и дополнительную силу качания, подъема и т. Д.
    - Подходит для дверной проем, с местом для U-образных опор (возможно, можно отрезать внутреннюю сторону U и использовать центральный выступ в дверной коробке.

    Я не инженер. Вы обязаны сделать это правильно .

    С учетом сказанного, вот что я сделал. Я собираюсь сделать это в имперских единицах. Я посмотрел на «прочность на изгиб» и «модуль упругости» типа дюбеля (например, здесь; n.b. «Сухой: 1,580 @ 1000 psi», кажется, означает модуль упругости 1580000 psi). Например, прочность на изгиб красного дуба составляет 14 050 фунтов на квадратный дюйм. (Если вы получаете числа в МПа, вам может потребоваться преобразование.) Затем перейдите сюда и заполните калькулятор в британских единицах измерения для «балка, поддерживаемая с обоих концов, нагрузка по центру».4/64, где d - диаметр дюбеля. Затем определите максимальный прогиб - это то, насколько балка может прогнуться посередине, и максимальное напряжение. Вам нужно сравнить максимальное напряжение с пределом прочности на разрыв, который вы искали, но вам потребуется большая погрешность. Не будучи инженером, я не знаю насколько - я бы, наверное, чувствовал себя хорошо, если бы максимальное напряжение составляло около трети или четверти прочности на разрыв.

    Например, для веса 200 фунтов, модуля упругости красного дуба 2280000, длины 32 дюйма и 1.Диаметр 5 дюймов, y = 0,75 и I = 0,2485, вы получите прогиб 0,24 дюйма и максимальное напряжение 4829 фунтов на квадратный дюйм, что составляет 34% от предела прочности на разрыв 14050 фунтов на квадратный дюйм. Приемлемо ли это, зависит от того, насколько интенсивно будет использоваться стержень. быть, я полагаю, но опять же, я не инженер. Мы использовали дюбель, где максимальное напряжение составляло около четверти или меньше прочности на разрыв.

    После того, как вы выберете дюбель, отрежьте его, чтобы он вошел в дверной проем с минимальным усилием. по возможности

    Дюбели из бальзового дерева - Specialized Balsa Wood, LLC

    Экзотические дюбеля и колеса из пробкового дерева изготавливаются вручную.После долгих экспериментов, изобретений и разработок мы смогли изготовить когда-то невозможный круглый дюбель из бальзового дерева. Дюбели из бальзового дерева нельзя вырезать с помощью обычного оборудования для резки дюбелей - их нужно производить вручную. Дюбели можно отшлифовать наждачной бумагой с зернистостью от 150 до 400 в большинстве случаев на этапе чистовой обработки. Бальза может варьироваться от 3 # (вес пены) до 40 # (вес дуба) для фунтов на кубический фут (фунт / куб.фут), но наиболее распространенная плотность составляет 8-16 фунтов на кубический фут. Бальзовые дюбели используются для рыбалки, рыцарских турниров, вышек, мостов, конструкций, радиоуправляемых моделей, бальзовых удочек и ремесленных проектов.

    Единственный способ делать дюбеля - по одному - ничто другое не работает, потому что бальза - такой легкий материал.

    Включите информацию о плотности или качестве в поле сообщения «Примечания к заказу» в конце этой страницы:

    • Extra Light Balsa at (6 или меньше фунтов на кубический фут) на 100% больше.
    • Light Balsa at (6-10 фунтов на кубический фут) на 40% больше.
    • Medium Balsa at (10-14 фунтов на кубический фут) на 40% больше.
    • Heavy Balsa at (14-19 фунтов на кубический фут) на 40% больше.
    • Extra Heavy Balsa (19+ фунтов на кубический фут) на 100% больше.

    Бальса Extra Light иногда называют бальсой «Contest Grade», потому что она используется для соревнований по сверхлегким самолетам. Обычно он обесцвечен, его очень трудно найти, он очень хрупкий, хрупкий и мягкий.

    Обратите внимание, что любая пользовательская классификация веса, более узкая, чем перечисленные выше весовые категории, увеличит стоимость требуемой классификации веса.

    Нет предпочтений по весу бальзы = без дополнительной оплаты.

    Возможны скидки на следующие товары: »просмотреть фотографии дефектов

    • Обесцвеченная бальза класса Б - 10%.
    • Бальза промышленного класса
    • , которая может содержать точечные отверстия, горизонтальные или вертикальные трещины, сучки, сердцевину дерева или кору, имеет скидку 25%.

    DIY Weight Plate Tree для менее чем $ 20

    Шаг 1.Набросок дизайна

    Первый шаг к созданию чего-либо - это иметь представление о том, как вы хотите, чтобы это выглядело. Я хожу с блокнотом весь день, чтобы записывать идеи, поэтому я нарисовал это перед тем, как начать:

    Шаг 2. Отрежьте пиломатериалы 2 дюйма x4 и дюбеля до подходящих размеров

    Хотя вы можете легко разрезать их самостоятельно, Если у вас есть подходящие инструменты, возможно, проще попросить строительный магазин, в котором вы покупаете пиломатериалы, делать работу по ногам. Если вы купите пиломатериалы в Home Depot или Lowes, они сделают распилы бесплатно.

    Вот разрезы:

    • 1 дюбель 1/4 дюйма x 48 дюймов, разрезанный на 18 дюймов и 30 дюймов
    • 2 дюйма x 4 дюйма x 14 футов нарезанный до
    • 2 - 37 дюймов
    • 2 - 24 дюйма
    • 1 - 12 дюймов
    • Осталось 40 дюймов

    Их можно отрегулировать в зависимости от того, сколько пластин вы хотите удерживать. Вы также можете заменить деревянные дюбели трубой с черной резьбой для еще большей грузоподъемности.

    Home Depot допускает всего несколько разрезов, поэтому вам, возможно, придется разрезать некоторые самостоятельно, если только вы не попросите очень хорошо об этом сотруднику, который не торопится (что я всегда делаю.)

    Шаг 3. Просверлите отверстия в вертикальных опорах для дюбелей

    Чтобы сделать отверстия ровными, мы предлагаем зажать две вертикальные стойки вместе. Просверлите отверстия в центре блока 3,5 дюйма глубиной примерно ¾ дюйма и 7,5 дюйма от вершин 37-дюймовых вертикальных вертикальных опор.

    Затем просверлите второй набор отверстий на расстоянии 22,5 дюйма от верха 37-дюймовых вертикальных вертикальных опор.

    Шаг 4. Соберите верхнюю часть весового дерева (для сменных пластин)

    Возьмите 3.5-дюймовый блок и ввинтите длинный дюбель 8 дюймов (вы можете сделать его короче, если хотите) через нижнюю часть, чтобы закрепить его. Вы можете отложить это для более поздней сборки.

    Шаг 5. Сборка опор основания

    Отметьте центр (2) частей диаметром 24,5 дюйма, где будут соединяться (2) части диаметром 6 дюймов.

    Используйте стержневые зажимы, чтобы удерживать деталь 6 дюймов на детали 24,5 дюйма, и сверлом ⅛ дюйма просверлите направляющие отверстия через деталь 24,5 дюйма и деталь 6 дюймов (это довольно важный шаг - отказ просверливание пилотных отверстий может привести к расколу кромки дерева.)

    Освободите зажим, добавьте столярный клей к краю 6-дюймовых деталей, снова прижмите его к 24,5-дюймовой детали, как это было раньше.

    Просверлите (2) 2-дюймовые шурупы для дерева через направляющие отверстия 24,5-дюймовой детали и в Деталь 6 дюймов.

    Повторите эти действия для других деталей базовой опоры.

    Шаг 6. Соберите вертикальные опоры стойки

    Поместите оставшийся квадрат 2 × 4 3,5 дюйма между двумя деталями 37 дюймов. Нижняя часть детали 3,5 дюйма должна быть на расстоянии 2,5 дюйма от низа элементов 37 дюймов.

    Важное примечание: я предлагаю использовать квадрат, чтобы убедиться, что вертикальные вертикальные опоры прямые.Такая конструкция позволяет дереву легко наклониться в одну сторону, что не только плохо выглядит, но и может быть опасно. Просто поверь мне в этом.

    Зажмите эти детали стержневым зажимом и просверлите (2) пилотных отверстия сверлом ⅛ дюйма через каждую деталь диаметром 37 дюймов и в деталь 3,5 дюйма.

    Разожмите зажим, нанесите столярный клей (рекомендуется, хотя и не требуется) на каждую деталь. точки контакта, повторно зажать и просверлить шурупы для дерева в направляющие отверстия деталей 37 дюймов и детали 3,5 дюйма.

    Присоедините второй 3.Квадрат размером 5 дюймов с 8-дюймовым дюбелем наверху этих 37-дюймовых деталей таким образом, чтобы верхняя часть квадрата 3,5 дюйма была на одном уровне с вершинами 37-дюймовых деталей. Не забудьте зажать, просверлить пилотные отверстия, разжать, добавить клей, повторно зажать и, наконец, прикрутить.

    Последняя часть сборки вертикальной опоры - установка дюбелей. Вставьте дюбель 17,5 дюйма через верхние отверстия деталей 37 дюймов и дюбель 18,5 дюйма через нижние отверстия.

    Важное примечание: если дюбели не входят в отверстия, вы можете использовать лопаточную коронку, чтобы сделать отверстия немного шире.

    Вертикальная опора теперь должна выглядеть следующим образом:

    Шаг 7. Присоедините вертикальные стойки к уже собранному основанию

    Отцентрируйте вертикальную опору, собранную на предыдущем шаге, между двумя горизонтальными базовыми деталями.

    Зажмите и просверлите (2) пилотные отверстия в каждой точке контакта основания и в вертикальной опоре. Убедитесь, что конструкция выровнена в этой точке и не качается и не перемещается слишком сильно.

    Разжать зажим, добавить клей, повторно зажать, добавить винты.

    Шаг 8. Добавьте пластины, отойдите назад и наслаждайтесь своей работой

    Установочные штифты ISO 2338 - Крепежные детали Boltport


    Таблица веса установочных штифтов ISO 2338

    Диаметр M1 M1.2 M1.5 м2 M2.5 М3 M4 M5 M6 M8 M10 M12 M16 M20
    Длина
    3 0.018 0,027 0,044
    4 0,025 0,036 0,058 0,105 0,165 0,245
    5 0,032 0,045 0,072 0,130 0,204 0,300 0.341 0,879
    6 0,038 0,054 0,085 0,155 0,243 0,355 0,640 1.020 1,53
    8 0,048 0,072 0,113 0,203 0,320 0,466 0,840 1.330 1,97 3,58
    10 0,062 0,090 0,141 0,253 0,397 0,577 1.040 1,640 2,41 4,37 7,01 10,2
    12 0,074 0,107 0,168 0,302 0,474 0.688 1,230 1,950 2,85 5,16 8,24 12,0
    14 0,125 0,195 0,351 0,550 0,799 1,440 2,260 3,29 5,95 9,47 13,8
    16 0,224 0,401 0.627 0,910 1,630 2,570 3,73 6,74 10,70 15,6 28,3
    18 0,451 0,705 1.020 1,830 2,880 4,17 7,53 11,90 17,4 31,5
    20 0,500 0.782 1,130 2,030 3,190 4,61 8,31 13,20 19,2 34,7 56,4
    24 0,937 1,350 2,430 3.800 5,50 9,89 15,60 22,8 41,1 66,2
    28 1.570 2,820 4,420 6,40 11,50 18,00 26,4 47,5 76,0
    32 1,790 3,210 5,030 7,30 13,00 20.60 30,0 53,9 85,8
    36 3.600 5,650 8,19 14,60 23,10 33,6 60,3 95,6
    40 4.000 6,270 9,08 16.20 25,50 37,2 66,6 105,0
    45 7.030 10,20 18.10 28,60 41,7 74,5 118,0
    50 7,800 11,30 20,10 31,70 46,2 82,5 130,0
    55 12,40 22,10 34,80 50,7 90,4 142.0
    60 13,50 24,00 37,90 55,2 98,4 155,0
    70 28,00 44,10 64,1 114,0 179,0
    80 32.00 50,30 73,0 130,0 204,0
    90 56,50 82,1 146,0 228,0
    100 62,70 91,0 161,0 253,0
    120 109.0 192,0 302,0
    140 224,0 351,0

    Вес в килограммах на 1000 штук, если не указано иное. Все веса являются приблизительными и строго информативными.

    арматуры - веса

    арматуры - веса

    Engineering ToolBox - ресурсы, инструменты и базовая информация для проектирования и разработки технических приложений!

    поиск - самый эффективный способ навигации по Engineering ToolBox!

    Вес стержней арматуры - размер 1/4

    Вес стержня

    Номер стержня Размер стержня
    (дюймы)
    Вес стержня
    (фунт на погонный фут)
    2 0.250 = 1/4 дюйма 0,17
    3 0,375 = 3/8 дюйма 0,38
    4 0,500 = 1/2 дюйма 0,67
    5 0,625 = 5/8 дюйма 1,04
    6 0,750 = 3/4 дюйма 1,50
    7 0,875 = 7/8 дюйма 2,04
    8 1.000 = 1 дюйм 2,67
    9 1.128 = 1 1/8 дюйма 3,40
    10 1,270 = 1 1/4 дюйма 4,30
    11 1,410 = 1 3/8 дюйма 5,31
    14 1,693 = 1 3/4 дюйма 7,65
    18 2,257 = 2 1/4 дюйма 13,60
    • 1 дюйм = 25,4 мм
    • 1 фунт / фут = 1,5 кг / м

    Связанные темы

    Связанные документы

    Поиск по тегам

    • en: вес стержней арматуры
    • es: peso varillas de corrugado
    • de: Bewehrungsstäbe Gewicht

    Перевести эту страницу на

    О Engineering ToolBox!

    Мы не собираем информацию от наших пользователей.В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

    Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения - из-за ограничений браузера - будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

    Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

    AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

    Ссылка

    Эту страницу можно цитировать как

    • Engineering ToolBox, (2010). Арматура - вес . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/rebar-rods-weight-d_1709.html [день доступа, мес. год].

    Изменить дату доступа.

    . .

    закрыть

    Научный онлайн-калькулятор

    4 23

    .

    Самый тяжелый деревянный дюбель? - Дискуссионные форумы


    Обратите внимание, что это тема из архива , поэтому она заблокирована, и на нее невозможно ответить. Однако вы можете начать новую тему и обратиться к ней со ссылкой: http://www.banjohangout.org/archive/216359

    skiffle - Добавлено: 23.09.2011: 09:21:31



    Здравствуйте, для приложения, не связанного с банджо, я использую dowling, обычно обычные вещи, которые можно найти в Home Depot и т. Д.Однако мне нужно добавить вес, и мне интересно, есть ли в наличии более тяжелый деревянный дюбель? Есть предположения? Я безуспешно искал в Интернете, но думал, что все вы, плотники, вероятно, знаете, что я ищу и где это найти. Спасибо!


    twayneking - Добавлено - 23.09.2011: 09:51:16



    Насколько тяжелый. Я видел однодюймовые дюбели из твердой древесины. В противном случае вам, возможно, придется на токарном станке что-то вытачивать из более крупного куска дерева.



    skiffle - Опубликовано - 23.09.2011: 10:04:37


    Он будет 3/4 "и максимально тяжелым, токарного станка в наличии нет. В конце концов мне понадобится источник, где я смогу достать лоты от. Спасибо!

    Brian T - Добавлено - 23.09.2011: 10:08:57


    Каким способом можно просверлить середину для свинцового стержня?
    У меня есть молоток на 14 унций для резьбы по дереву.
    Мой "bash-master" на 30 унций, хоть и немного больше, имеет свинцовый сердечник.

    skiffle - Добавлено - 23.09.2011: 10:15:10


    Нет, действительно должен быть цельный. Делаю пожарные посохи (для вертушки). Фитиль обернут вокруг алюминиевой трубки с деревянным стержнем для установки дюбелей. Древесина служит двум целям - ввинчивать фитиль и предотвращать тепловую конвекцию. Однако концы должны быть утяжелены, а дешевые дюбели Home Depot слишком легкие. Тем не менее, я ценю творческий подход - хотел бы новое решение для обычных деревянных стержней.

    KE - Добавлено: 23.09.2011: 11:01:12



    Woodcraft имеет дюбели диаметром 3/4 дюйма. Самой тяжелой из перечисленных пород является дуб. Он должен быть на 50-100% тяжелее, чем сосна. Тик, хурма, lignum vitae или черное дерево были бы более плотными, но дорогими и их трудно найти.


    woodcraft.com/Family/2000667/H...wels.aspx


    skiffle - Добавлено - 23.09.2011: 11:13:04


    Отлично! Сосна - это то, из чего сделаны стандартные дюбели типа Home Depot?

    KE - Добавлено - 23.09.2011: 11:23:49



    Запас Home Depot может быть тополем, примерно такой же плотности, как и сосна.


    skiffle - Добавлено - 23.09.2011: 13:11:22


    Круто, может тогда попробую тот дуб. Или, если бы я мог придумать способ прикрепить металлический груз к концу дюбеля без фитиля, это сработало бы, но пока я попробую дуб.

    Bart Veerman - Опубликовано - 23.09.2011: 14:09:39



    Home Depot имеет дюбель из твердой древесины, насколько я знаю, это клен.


    Уточните у дилеров экзотической древесины в вашем районе, могут ли они продавать изделия из черного дерева.


    skiffle - Добавлено - 23.09.2011: 15:34:46



    Так будет дуб или орех тяжелее?



    Отредактировал - skiffle 23.09.2011 15:37:23

    KE - Добавлено - 25.09.2011: 09:11:23



    Извините, skiffle, нить потеряла.


    Дуб - 45-47 фунтов / фут3, орех - 38 фунтов / фут3. Дуб более плотный, чем орех. Вишня может быть более плотной, чем орех или дуб, если вы найдете правильный кусок, но она более вариативна и может быть светлее.


    Как предложил BrianT, высверливание сердечника для добавления металлического стержня позволит вам настроить вес на концах.


    pstroud1 - Добавлено - 25.09.2011: 11:30:00


    Вроде бы Локус был бы хорош, он силен. Просто мысль.
    Но не знаю, где это в дюбелях.
    Пол

    Brian T - Размещено - 25.09.2011: 12:28:41


    На ум приходит еще одна возможность: сделать концы из самого тяжелого дюбеля, который только можно найти.
    Соедините, прикрепите колышки и приклейте их к остальной части вала из более легкого материала.

    dat - Опубликовано - 26.09.2011: 07:05:58



    цитата:


    Первоначально опубликовано KE


    Дуб - 45-47 фунтов / фут3, а орех - 38 фунтов / фут3 . Дуб более плотный, чем орех.




    Я бы никогда не догадался об этом, но это полезно знать.


    maby дюбель с пурпурным сердцем, если вы можете найти один




    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
