Вентиляция вальмовой крыши: Вентиляция холодного чердака вальмовой крыши

Posted on By alexxlab Разное

Содержание

правила проектирования и особенности обустройства

Любые самые качественные строительные материалы со временем приходят в негодность. Срок их службы значительно уменьшается из-за постоянного воздействия агрессивных факторов, одним из которых является влага. Крыши с металлическим покрытием — не исключение, даже если это профилированная жесть с суперустойчивым полимерным покрытием.

Грамотное устройство вентиляции кровли из металлочерепицы и организация воздухообмена в ограниченном крышей пространстве поможет избежать эксплуатационных проблем.

Мы расскажем, как обеспечить конструкцию регулярной циркуляцией воздуха. Подскажем, как исключить формирование и выпадение конденсата, отвести атмосферную воду в случае ее проникновения в кровельную систему. Наши рекомендации помогут ощутимо продлить срок службы металлочерепичной крыши.

Содержание статьи:

  • Воздухообмен в кровельном пироге
    • Правильная укладка вентилируемого кровельного пирога
    • Кровельные аэраторы и вентиляторы
    • Установка кровельных аэраторов
  • Вентилирование крыш с утепление и без него
    • Обустройство холодной крыши
    • Организация вентиляции теплой крыши
  • Устройство слуховых и фронтонных окон
  • Выводы и полезное видео по теме

Воздухообмен в кровельном пироге

Влажность в области подкровельного пространства могут спровоцировать дождь и снег, сильным ветром заносимые под кровлю. Со стороны жилых помещений на конструкцию негативно действуют бытовые испарения. Влажный утеплитель теряет свои эксплуатационные характеристики, а дальше начинает разрушаться обрешетка и деревянная стропильная конструкция.

Правильная вентиляция пирога металлочерепичной кровли предотвращает негативные последствия влияния повышенной влажности. Она поможет создать комфортный микроклимат и на чердаке, в мансарде и в жилых помещениях. Защитит верхнюю ограждающую конструкцию, систему ее утепления и опорную стропильную конструкцию.

Большинство каркасов крыш сооружают из пиломатериалов, на которых отображаются все негативные последствия воздействия взвешенной в воздухе воды и осадков. Кроме этого, от влаги страдает утеплитель кровли и сама кровля, даже если это металлочерепица, срок службы которой при правильном монтаже достигает полувека.

Чтобы конструкции крыши не гнили и не портились от плесневого грибка, расселяющихся по сырым компонентам с неимоверной скоростью, не разъедались конденсатом, следует организовать стабильный воздухообмен

Итак, как правильно устроить вентиляцию кровли? Кровельный пирог состоит из нескольких слоев, каждый из которых выполняет определенную функцию. При грамотном монтаже совокупность этих слоев обеспечит долговечную эксплуатацию ограждающей конструкции, кровли и находящейся под ней системы.

К процессу укладки всех материалов без исключения нужно относиться крайне тщательно. Даже если кровельные работы будут выполнены идеально, а пароизоляция, например, уложена небрежно, это повлечет скопление пара со всеми негативными последствиями: снижением теплоизоляционных характеристик утеплителя, гниением стропил и обрешетки.

Необходимо рассматривать по отдельности вентиляцию кровли и крыши. В понятие кровли входит покрытие и расположенные под ним изоляционные слои

Правильная укладка вентилируемого кровельного пирога

Система вентиляции кровли представляет собой сеть горизонтально направленных каналов, сформированных обрешеткой и контробрешеткой. Каналы, именуемые продухами, начинаются у карнизов, завершаются в зоне конькового хребта. От осадков их сверху закрывают металлическими планками конька, разжелобков, вальм.

В вальмовых и шатровых крышах отток воздуха замедлен из-за конструктивной специфики. Для обеспечения полноценной вентиляции кровли в этих случаях используют кровельные аэраторы. Что это такое и как их установить, мы рассмотрим ниже.

Как правильно укладывается кровельный пирог под металлочерепицу? Сначала между стропилами враспор укладывается утеплитель.

На этапе укладки гидро- и пароизоляции необходимо предусмотреть наличие вентзазоров:

  1. При укладке обычных гидроизоляционных пленок должны остаться 2 вентзазора по 30-50мм: один — между пленкой и теплоизоляционным материалом, второй — между кровельным покрытием и пленкой.
  2. Если укладывается супердиффузионная мембрана, вентзазор должен быть только между мембраной и кровельным материалом. Полотно укладывается прямо на утеплитель.
  3. При укладке пароизоляционной пленки зазор должен быть между подшивочным материалом и пленкой.

Все слои кровельного пирога располагают таким образом, чтобы с внешней стороны, т.е. над утеплителем, находилась гидроизоляция, а с внутренней, т.е. под утеплителем, – пароизоляция. Нахлест между полотнами должен быть не меньше 150мм.

В схеме устройства вентиляции для кровельного пирога утепленной кровли обрешетка формирует вентиляционные каналы между пароизоляцией и утеплителем, утеплителем и гидроизоляцией, гидроизоляцией и кровельным покрытием

Затем осуществляется монтаж обрешетки под укладку непосредственно профилированной металлической кровли. Под гидроизоляционную пленку вдоль карниза устанавливается капельник для сгона с нее влаги. Деревянная обрешетка перед монтажом должна быть тщательно просушена и обработана антисептиками и антипиренами.

После окончания монтажа обрешетки устанавливается карнизная планка, закрывающая подкровельную область от попадания влаги. На торцы контрреек и начальной карнизной доски саморезами крепится вентиляционная лента.

В схемах укладки холодных крыш обрешетка формирует вентиляционные каналы между гидроизоляцией и кровельным покрытием

Вентиляционные элементы могут быть:

  • точечными — это отверстия диаметром от 10 до 25мм в нижней части карниза. Размер точечных продухов зависит от уклона кровли. Чем он меньше, тем больше должны быть отверстия. Располагают отверстия под водосточными желобами, чтобы они не обледеневали. Снаружи их лучше прикрыть мелкоячеистой сеткой для предохранения от засорения листьями;
  • щелевые — это горизонтальные или вертикальные щели размером от 2,5 до 5,0 см. Щелевые продухи также можно закрыть вентиляционной сеткой.

Воздух поступающий через карнизные продухи будет свободно перемещаться в подкровельном пространстве и вытягиваться через вентилируемый конек (выход вентиляционный).

Конек — это самая высокая конструктивная часть крыши, называемая также коньковым хребтом или ребром. Вентилируемый конек изготавливается в 2 вариантах: с щелевидными продухами и с точечными по всей длине конька. Можно рассмотреть вариант устройства щелевидного продуха во всю длину ската.

Под коньковую планку вдоль ее кромок укладывают пористый уплотнитель из вспененного полиэтилена. Он не пропустит пыль и грязь под кровлю, но выпустит пар, конденсат и отработанный воздух наружу

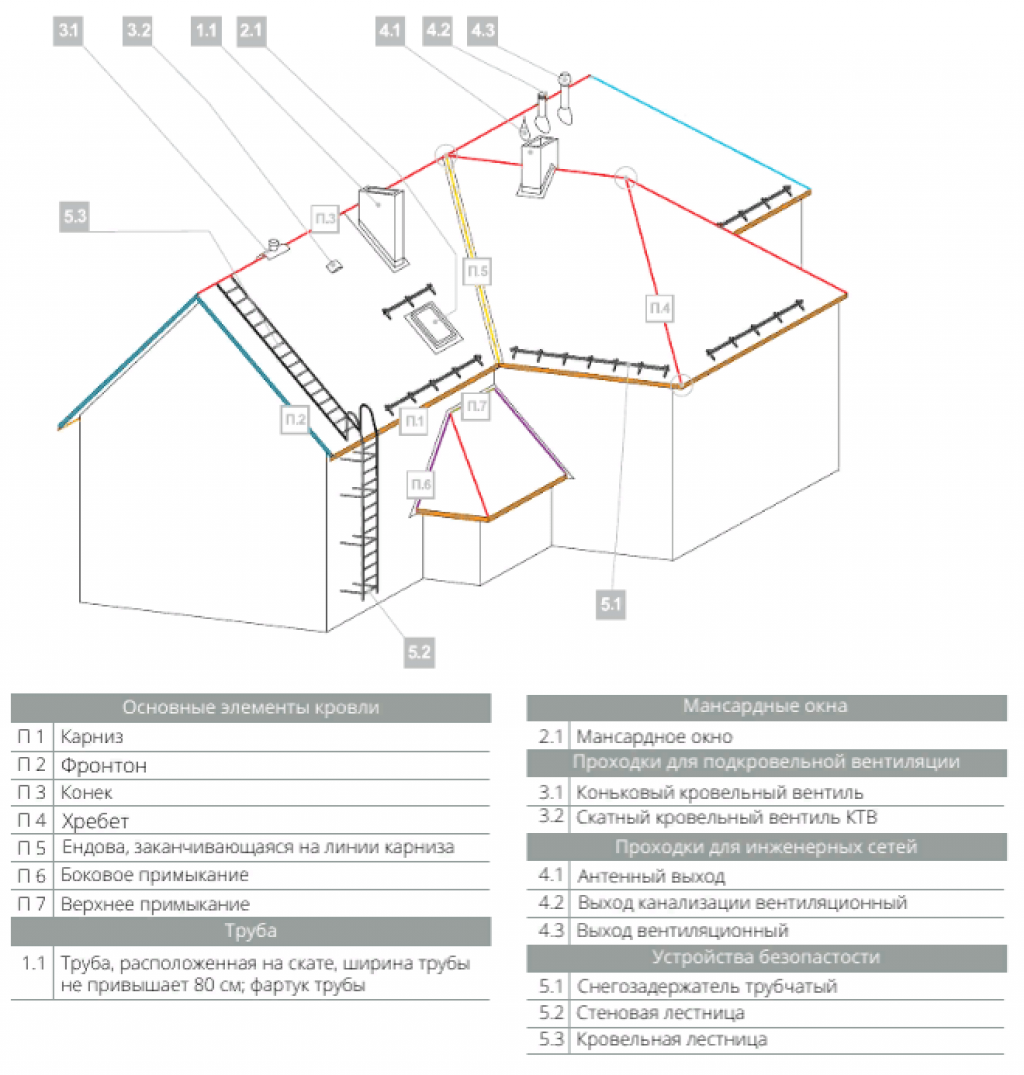

Для кровли сложной конфигурации обязательно устраиваются разжелобки, они же ендовы. Это элемент обустройства вогнутого угла. Характерным примером служит стык основного ската крыши и малого ската веранды, слухового окна или входной группы.

В устройстве разжелобка используются две планки: первую укладывают под кровельное покрытие, второй накрывают линию между смежными плоскостями скатов, уже покрытых металлочерепицей.

Согласно сборнику правил по устройству кровли СП17.13330.2011 размеры вентканалов для плоских и скатных кровель должны определяться расчетным путем. Однако разница в произведенных расчетах даже с учетом различий в климатических условиях и углов уклона кровли незначительно отражается на результате. Потому в большинстве случаев принимают усредненные значения.

Размеры сечения продухов можно рассчитать по формулам или найти с помощью специализированной расчетной программы. Однако проще и быстрее определить площадь сечения по таблице с усредненными значениями

Многие производители кровельных материалов также в сопроводительных документах предлагают технические решения для устройства вентиляции. Ну и конечно, проведение регулярной ревизии (пару раз в год) кровли поможет решить устанавливать ли дополнительные устройства вентиляции или нет.

Кровельные аэраторы и вентиляторы

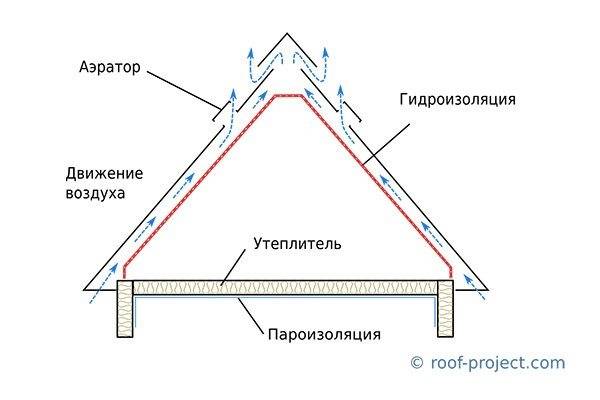

Дополнительными элементами системы вентиляции кровли являются кровельные аэраторы. Они усиливают многократно движение воздушных масс. Аэратор представляет собой недлинную до 50см трубу с проходом внутри и с — колпаком, защищающим элемент вентиляции от воды и мусора.

Аэраторы можно установить на крыше из металлочерепицы в любое время: как во время первичной сборки, так и во время эксплуатации. Форму и цвет можно подобрать под характеристики кровельного материала. Аэраторы производят из литого пластика, устойчивого к воздействию атмосферных явлений, УФ излучения, кислот и даже к кратковременному воздействию огня.

Сколько ставить аэраторов на крышу решается чаще всего на основании практического опыта

Наиболее эффективными элементами для вентиляции крыши считают . В верхней части такого прибора находится дефлектор с турбиной.

Лопасти турбины вращаются под действием ветра. Естественная тяга в этом случае увеличивается многократно в зависимости от силы ветра, полностью исключается. Установку такого рода приборов нужно продумывать заранее, так как потребуется увеличение размеров продухов (входов).

Аэраторы и крышные вентиляторы для металлочерепицы выпускают в комплекте с проходным фланцевым элементом, что существенно облегчает и значительно ускоряет проведение монтажных операций

Выбирая аэратор для металлочерепицы, нужно обращать внимание, чтобы:

  • в комплектацию входило руководство по установке, уплотняющие прокладки, монтажный шаблон, проходной элемент, крепеж;
  • цвет устройства подбирается под цвет металлочерепицы;
  • качество материала, из которого изготовлен аэратор должно подтверждаться документально.

Ориентироваться на форму и вид профиля кровли необязательно, т.к. фланец монтажного элемента для кровельных аэраторов и вентиляторов выполнен из материала, который после приложения незначительных усилий в точности повторяет требующийся рельеф.

Если для вентиляции металлочерепичной кровли таких систем недостаточно, устанавливают крышные вентиляторы. Это аэрационные устройства с расположенным внутри трубы электрическим лопастным осевым прибором. Скоростью движения воздуха в таких устройствах можно управлять вручную или настроить на автоматическую регулировку.

Установка кровельных аэраторов

Чтобы правильно подобрать оборудование для вентиляции кровли нужно учитывать:

  • производительность устройства;
  • площадь крыши, ее форму;
  • угол наклона скатов.

Металлическая кровля безусловно очень уязвима для влаги и особенно нуждается в защите от паров из жилых помещений. Ограничений для устройства вентиляции, если крыша покрыта металлом, нет. Лучший вариант, когда температура воздуха снаружи и внутри кровли различается. Тогда активное проветривание происходит самопроизвольно.

В комплекте аэратора обязательно должен быть шаблон, согласно которому на покрытии вычерчивается абрис отверстия для установки вентиляционного устройства

Аэраторы устанавливают по завершению монтажа кровли, для этого:

  1. По шаблону на кровлю наносят форму отверстия.
  2. Вырезают металл до теплоизоляционного слоя электролобзиком.
  3. Нижняя часть трубы покрывается битумной мастикой, затем с усилием прижимается к основанию.
  4. Юбка (фланец) патрубка с защитным кожухом крепятся саморезами.

Сколько ставить аэраторов, решает каждый владелец дома сам. Кто-то считает, что для вытяжки для металлочерепицы достаточно одной трубы на 40 квадратов крыши, кто-то рекомендует увеличить это количество вдвое. На самом деле проверяется расчет на практике, по практическим результатам эффективности вентсистемы.

Вентилирование крыш с утепление и без него

Технологических особенностей при монтаже вентсистем крыш разной формы нет. В двускатных и односкатных, ломаных, вальмовых и шатровых формах принципы вентиляции одинаковы. Меняется только сложность монтажа и число устанавливаемых приборов.

Обустройство холодной крыши

На холодном чердаке подкровельное пространство обдувается большим объёмом воздуха, поэтому влага не конденсируется. Воздух свободно циркулирует через карнизные свесы, конек, слуховые окна, вальмовые хребты крыши и ендовы.

В двускатной крыше воздух поступает через карнизы или отверстия во фронтонах. В каменных фронтонах отверстия для притока воздуха делаются в виде окон, открывающихся вручную.

Слуховые окна кукушки разрабатывают во время проектирования дома. Они выполняют множество функций: производят вентилирование, уравнивают давление за пределами кровли и внутри чердака, чтобы при превышении крышу «не снесло» в прямом смысле

В 4-хскатной вальмовой крыше фронтонов нет. Здесь в роли воздухозаборника выступают карнизные свесы с отверстиями от 5 до 10мм. Воздух выходит через наклонные вальмовые ребра и слуховые окна. Если для разгрузки их недостаточно, ставят аэраторы и крышные вентиляторы.

Проблемными местами скатной формы крыши являются разжелобки — зимой в них скапливается снег. Поэтому целесообразно вдоль разжелобков установить точечные аэраторы или устройства принудительной вентиляции.

Организация вентиляции теплой крыши

В утеплённой крыше между кровлей и чердаком находится теплоизоляционный материал с обеих сторон закрытый прослойками гидро- и пароизоляции. Если кровельный пирог уложен с соблюдением всех норм, то на стропильные ноги, теплоизоляцию и покрытие не будут действовать ни бытовые испарения снизу, ни атмосферная влага сверху.

Классическая схема вентиляции для утеплённых крыш неизменна. Через карнизные свесы втягивается воздух и выталкивается из-под вентилируемого конька, ендовых и вальмовых планок. Вместе с потоками воздуха выходят бытовые испарения, которые частично проникают через пароизоляцию, конденсат, оседающий из-за разницы температур внутри чердака и за его пределами, атмосферная вода.

Устройство слуховых и фронтонных окон

Традиционный — установка слуховых и фронтонных окон. Слуховые окна делаются на скатах крыши при отсутствии фронтона. Если есть фронтон, в нем устанавливаются фронтонные окна. Конечно, вентиляция не первостепенная функция чердачных окон.

Как фронтонные, так и слуховые вентиляционные окна располагают так, чтобы в пределах чердака был сформирован естественный воздушный поток без стимуляции вентиляторами

Они предназначены, в первую очередь, для выравнивания давления в чердачном пространстве с уличным во время порывистого ветра. Если ветер обтекает крышу, на чердаке будет давление воздуха более высоким, чем снаружи.

Это способствует по законам физики образованию подъёмной силы, которая снимает крыша. Слуховые и фронтонные окна препятствуют ее образованию, выравнивая давления. Так как никто не хочет, чтобы крыша дома лежала после бури рядом с домом на огороде, слуховые/фронтонные окна нужно делать в любом случае.

Выбор типа слухового окна зависит от эстетических предпочтений хозяина. Оно может быть овальной, трапециевидной или двускатной треугольной крышей. Сейчас их нередко дополняют панорамными окнами, вмонтированными в скаты

Вторая функция чердачных окон — проветривание. Для полноценной вентиляции крыши только окон недостаточно, но как дополнительный способ борьбы с конденсатом они зарекомендовали себя достаточно хорошо.

Существуют следующие типы чердачных окон:

  1. Фронтонные — самые распространенные конструкции в двускатных крышах. Как и все чердачные окна для целей вентилирования пространства должны располагаться на противоположных фронтонах напротив друг друга. Геометрическая форма фронтонных окон может быть любой.
  2. Дромеры или кукушки — декоративные конструкции окон, располагающиеся в кровле и выступающие за ее пределы. Дромеры — по большей мере декоративные окна, тем не менее на отлично справляющиеся с функциональными задачами слуховых окон.
  3. Антидромеры — окна в скатах крыши не выступающие за их пределы, а наоборот слегка утопленные в них.
  4. Мансардные окна располагаются вровень со скатом крыши.

Все типы окон нуждаются в тщательной гидроизоляции во избежание протекания. Слуховые окна на чердаке в зависимости от того является он жилым или нет, могут застекляться или же остаются открытыми и забираются декоративной решёткой. Застекленные окна обеспечивают необходимую вентиляцию только при открытии створки.

Для устройства слуховых окон продают готовые комплекты с коробкой и наличником для наружной отделки места установки. Изготавливают коробки окон для из пластика или древесины. Конфигурация окон может быть абсолютно любой. В принципе, в любой момент эксплуатации крыши можно прорезать слуховые или фронтонные окна.

В идеале слуховые окна должны быть все время открыты, но нужно вставить решетку от птиц

Для устройства вентиляционного окна во фронтонной неутепленной стенке вырезается проем равный по форме и по размеру коробке окна. Окно устанавливается в отверстие и закрывается наличником.

В теплоизолированных фронтонах место для окон нужно заранее предусмотреть и установить короб. Короб обеспечит правильную установку рамы, облегчит установку, будет противостоять оседанию утеплителя.

Для обеспечения регулярной циркуляции воздуха окошки на фронтоны монтируют таким образом, чтобы между оконной нижней гранью и верхней линией перекрытия было не меньше 80см и не больше 100см.

Размеры слуховых окон должны быть не меньше 60см на 80см. Расстояние между несколькими окнами должно быть не меньше метра

Более доступной и простой альтернативой фронтонным окнам в бетонных и кирпичных стенах являются вентрешетки с трубкой. Они устанавливаются еще проще.

Перфоратором или станком с буром, снабженным алмазной коронкой, в противоположных стенах выбирают отверстия. Между стеной и тыльной поверхностью решетки наносится герметик. В отверстие заводится венттруба до решетки. Решетка фиксируется.

Выводы и полезное видео по теме

С нюансами организации вентиляции кровли и крыши ознакомит следующий ролик:

Обзор плоских аэраторов для обустройства крыши с черепицей:

Видео-руководство по обустройству прохода вентиляционной трубы через кровельный пирог:

Для простых двухскатных крыш естественная приточно-вытяжная вентиляция крыши из металлочерепицы считается идеальным вариантом, функционирующим практически без сбоев. В крышах сложных форм должны обязательно быть вентиляционные отверстия и окна, так как в подкровельном пространстве имеется множество препятствий для свободного прохождения воздуха.

В таких случаях рекомендуется совмещать естественную вентиляцию с точечной установкой аэраторов. Важно грамотно установить вентиляционные систему крыши, так как от ее правильной работы напрямую зависит срок эксплуатации крыши.

Пожалуйста, оставляйте комментарии, задавайте вопросы, размещайте тематические фото в находящейся ниже блок-форме. Расскажите о том, каким образом обеспечили вентилирование собственного загородного дома или дачи. Делитесь информацией, которая будет полезна посетителям сайта.

вентиляция четырехскатной крыши

Содержание статьи

Всё о устройстве и конструкции вальмовой крыши + вентиляция мансарды и чердака четырехскатной кровли

Четырехскатная вальмовая крыша — это конструктивный и функциональный элемент здания, который известен каждому строителю.

Треугольные торцевые скаты имеют название вальмы, из-за чего пошло основное название кровли дома такого вида.

Они заменили вертикальные фронтоны со всех сторон здания.

Причина популярности вальмовых крыш заключаются в том, что они очень стойкие по отношению к ветровым нагрузкам из-за своей повышенной аэродинамичности, более жесткие и надежные из-за треугольных скатов.

К тому же стоит отметить, что вальмовые четырехскатные крыши — это достаточно стильные и эстетичные элементы, которые могут придать любому зданию оригинальности, улучшив его внешнюю форму. Такую крышу не трудно сделать своими руками.

В данной статье вы узнаете каково устройство четырехскатной крыши.

Кровельный пирог четырехскатной крыши и описание ее элементов

Как и любой другой вид крыши, вальмовая кровля обладает особым типом кровельного пирога.

Он состоит из следующих элементов конструкции:

Каждый из вышеперечисленных элементов выполняют свою важную функцию и обладает индивидуальными особенностями. На сегодняшний день рынок строительных материалов достаточно богатый, поэтому в качестве кровельного материала для вальмовой крыши можно выбрать, как штучные, так и листовые изделия.

К первой группе относится шифер, различные виды черепицы, этернитовые плитки и некоторые другие материалы. Среди листовых материалов можно выделить ондулин, металлочерепицу, оцинкованное железо и др.

Монтаж каждого из видов кровельного материала осуществляется по особой технологии, которая напрямую зависит от его типа и производителя.

Обрешетка и контробрешетка — это деревянные элементы кровли, которые представляют собой стропильную систему, на которую сверху набивают планки с определенным шагом, зависящем от типа кровельного материала.

Гидробарьер представляет собой специально созданную пленку, предотвращающую попадание влаги под крышу.

Утеплитель укладывается чаще всего между балками стропильной системы. Наиболее популярными его видами является минеральная вата и пинопласт. Каждый из этих материалов имеет свои преимущества и недостатки. Минеральная вата огнеустойчива и имеет достаточно низкую теплопроводность, в то же время пинопласт легкий и удобный в монтаже.

Паробарьер изготовливается в виде пленки, которая позволяет испарениям выходит наружу, но не пропускает их внутрь.

Гипсокартон представляет собой самый последний внутренний элемент кровельного пирога, который закрывает внутреннюю его часть. В первую очередь данный материал несет эстетическую функцию.

Устройство вальмовой крыши

Конструкция вальмовой крыши состоит из четырех скатов. Она имеет две вершины, которые соединены между собой конструктивным элементом — коньковым брусом.

Вместо вертикальных фронтонов у домов с вальмовой крышей находятся треугольные скаты. Из-за этого боковые скаты имеют форму трапеции.

Основной осью крыши, которая несет нагрузку, является коньковый брус. Именно он соединяет все скаты кровли. На него крепятся другие важные элементы конструкции — каркас и угловые стропила.

Угловые стропила выступают базовыми элементами распределения нагрузки. Они соединяют угол сооружения с углом конька. Чаще всего их делают такими же по толщине, как брус.

Сама же нога выходит немного за край сооружения. Если здание является четырехугольным, понадобится четыре таких стропила.

Центральную часть конструкции становит промежуточный каркас — промежуточные стропила, которые крепятся попарно друг с другом на коньковом брусе и выводятся на мауэрлат. В зоне вальм они не устанавливаются. Их количество может быть разным в зависимости от длины здания.

Рядовой каркас представляет собой стропила, которые соединяются с концами конька и выходят на несущие стены здания с каждой из сторон. Их количество равняется шести.

Устройство шатровой четырехскатной крыши

Вальмовая кровля — конструкция

Вентиляция холодного чердака вальмовой крыши

Из-за того, что вальмовые крыши не имеют фронтонов, их вентиляцию лучше всего проводить, используя карнизные свесы. Это значит что движение воздуха будет осуществляться снизу вверх. Заходить он будет через подшивку самой крыши, а выходить — из-под конька.

Если подшивка сделана из дерева, панели следует размещать не очень плотно друг к другу, чтобы между ними были небольшие зазоры, позволяющие заходить свежему воздуху. Интервал должен состоять в пределах нескольких миллиметров.

В случае, когда подшивка сделана из пластика, следует заметить, что некоторые из элементов должны иметь небольшие отверстия. Сквозь них может проходить непосредственно в чердак. Но к сожалению не у всех софитах есть такие отверстия.

В некоторых случаях о вентиляции строителя и вспоминают уже после того, как вся работа сделана. Но это не является проблемой, так как из такой ситуации есть выход. Необходимо вставить в подшивку небольшие решетки с сеточкой, диаметром не более 5 сантиметров.

Расположить их нужно всей длине ветрового свеса, делая шаг 80 сантиметров.

Выход воздуха напрямую будет зависеть от выбранного типа кровельного материала. Гибкая кровля позволяет установить вентиль (т.н. «черепашку») или специальный проветриваемый конек.

Если был выбран шифер, можно обустроит классический вид конька. Керамическая черепица позволяет установить специальный вентиль. Кровлю из металлочерепицы проветривать очень просто, так как в таких случаях допускается выход воздуха посредством обычного конька.

Использование конька — это не только хорошая по функциональности замена вентиля, но и возможность обустроить вентиляцию в наиболее сжатые сроки.

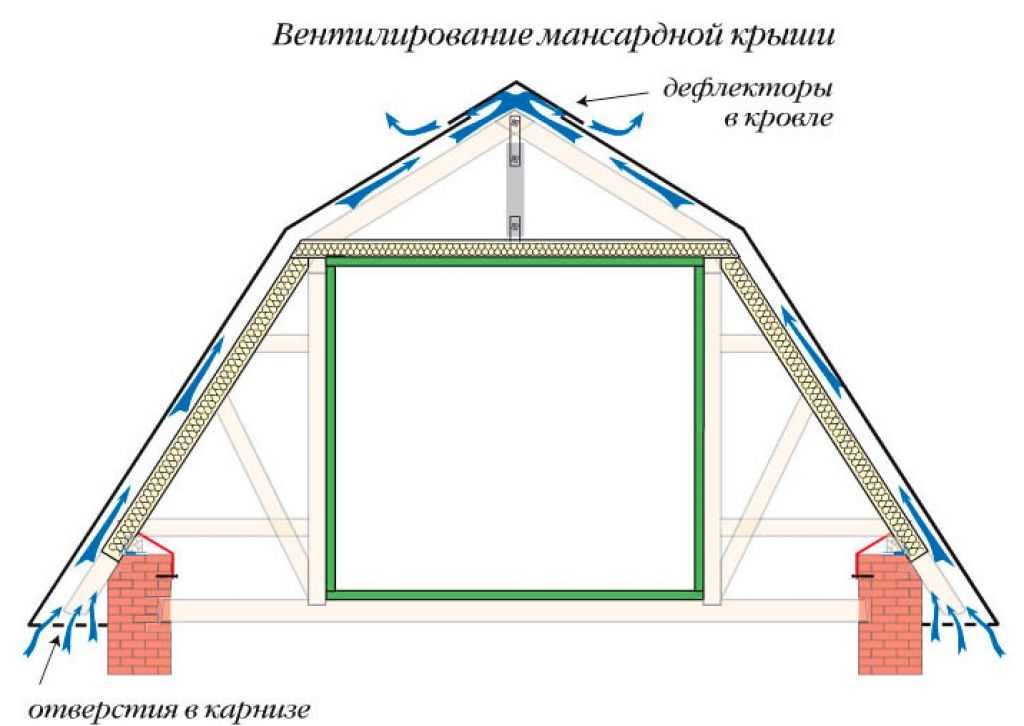

Вентиляция мансарды

Вентиляция мансардных крыш может быть осуществлена без проблем естественным движением воздуха снизу вверх. Для этого следует только грамотно расположить все слои кровельного пирога. В некоторых случаях для улучшения выхода воздуха из помещения используют коньковые аэраторы.

Они устанавливаются вместо конька на в верхней точке крыши по всей длине ребра. Для предотвращения попадания в них различных посторонних предметов они защищены специальной решеткой. Вместе с естественными продухами, сделанными снизу в свесе, такой тип проветривания является отличной вентиляцией.

Его преимущества заключаются в следующем:

  • Обеспечивании эффективного проветривания помещения;
  • Поддержка оптимального микроклимата мансарды;
  • Продление срока эксплуатации кровли.

Для того чтобы установить коньковый аэратор, следует придерживаться определенных правил:

  • Угол ската крыша должен быть не более 45 градусов;
  • Наличие коньковых продухов;
  • Монтаж конька вентиляции по всему прогону;
  • Создание герметичности вентиляционного конька;
  • Расположение срезов конька на расстоянии 30 сантиметров от сквозных элементов кровли.

Если правильно расположить все части вентиляционной системы, мансарда будет хорошо проветриваться, как летом, так и зимой.

Устройство обрешетки

Основной частью кровли, которая непосредственно удерживает на себе кровельный материал, является обрешетка.

Все деревянные элементы предварительно стоит обработать специальным составом, который позволит их защитить от повреждений.

После обработки некоторые время необходимо подождать, чтобы древесина высохла.

Обшивку необходимо делать в зависимости от того, какой выбран кровельный материал.

Для того чтобы обустроить обрешетку, необходимы некоторые важные элементы конструкции:

  • Деревянные доски или планки небольшой ширины;
  • Деревянные бруски с квадратным сечение 40*40 или 50*50 миллиметров;
  • Гвозди или шурупы.

Обрешетку необходимо прибивать строго перпендикулярно стропильным ногам, так как это усилит жесткость конструкции крыши. Стропила лучше всего размещать сплошным слоем. Допускается делать шаг в пределах 10-15 сантиметров.

Со всеми расчетами вам поможет наш онлайн-калькулятор.

Стропильная система

Для того чтобы вальмовая крыша была достаточно жесткой и надежной, необходимо определенным образом проводить устройство всех ее элементов.

Накосные типы стропил нужно крепить к внутренним углам стен, в то время как диагональные — к внешним. Это является принципиально важным. Из-за того, что на накосные стропила приходится большая нагрузка, их длина должна быть также больше.

Накосные стропильные ноги должны стать опорой для укороченных стропил скатов, которые имеют название нарожники. Чаще всего их изготовляют из двух спаренных ног.

Диагональные стропила должны быть подстрахованы одной или двумя опорами. Для этого используют стойки из бруса. Подкосы следует размещать таким образом, чтобы между ними и горизонтальной опорой образовывался угол в 45 градусов.

Промежуточные стропильные ноги должны опираться одной стороной на брус конька, а другой — на мауэрлат. Их следует располагать с шагов 1-1,2 метра. Каждое второе стропило лучше всего присоединять к несущим стенам, используя скрутки.

Их можно изготовить из обычных проволок, радиус которых становит 2 миллиметра. Используя обратную скобу, промежуточный каркас следует соединить с мауэрлатом.

Нарожники или полуноги (как их часто называют) должны одной стороной опираться на мауэрлат, а другой — на диагональную ногу.

Устройство стропильной системы четырехскатной крыши: чертежи и схемы ниже.

Чертеж стропильной системы

Схема стропильной системы

Узлы четырехскатной крыши

Важно отметить, что существуют определенные достаточно сложные узлы стропильной системы, которые всегда вызывают массу вопросов у строителей.

Это касается фиксации стропильных ног к мауэрлату, соединения стропильных ног друг с другом и крепления конькового бруса к стропильным ногам.

Для того чтобы осуществить фиксацию стропильных ног к мауэрлату, нужно использовать жесткое крепление.

Оно может быть осуществлено следующими способами:

  • При помощи установленных по две стороны стропильной ноги уголков;
  • Забиванием гвозде по диагонали сквозь стропило в мауэрлат;
  • Специально созданными для этого скобами;
  • Креплением, осуществляющим скольжение.

Стропильные ноги друг с другом могут быть соединены по-разному:

  • При помощи болтов после накладки их поверх конькового бруса;
  • Сделав специальные выемки под брус и соединив ноги над ним гвоздями;
  • Подогнав стропила под выбранный угол и соединив их между собой металлическими или деревянными накладками с двух сторон.

Чтобы вальмовая сторона крыши была достаточно долговечной, необходимо соединить стропильные ноги с брусом следующим образом:

  • Диагональные стропила выпиливаются таким образом, чтобы оно идеально подходило под форму бруса, с которым сверху их необходимо скрепить гвоздями;
  • Уложив коньковый брус на стойки и скрепив его с двух сторон деревянными накладками из досок.

Стоит помнить, что жесткой всей конструкции равняется жесткости самого слабого ее узла. Поэтому очень важно соединения делать максимально надежно.

Заключение

От того, каким образом будет устроена крыша, зависит долговечность всего сооружения. Поэтому работу следует проводить тщательно и осторожно. Если в этом нет опыта, лучше всего обратиться к квалифицированным специалистам или же взять себе в помощь того, кто уже возводил вальмовые крыши. Их устройство сложное, но результат стоит потраченных усилий.

Вентиляция чердака в частном доме

Сделать вентиляцию чердака в доме своими руками необходимо, чтобы исключить появление плесени и грибка в помещении. Самая главная цель данных мероприятий – это исключение увлажнения конструкций и выветривание излишков влаги, проникающих в помещение через перекрытия жилого этажа и конденсата от металлической кровли.

Нужна ли вентиляция чердака частного дома

Качественная вентиляция улучшает микроклимат чердака. Летом металлическая кровля сильно нагревается и находится на мансарде становиться невозможно из-за жары. В осенне-весенний период металлочерепица или профнастил образует конденсат, увлажняющий стропильную систему дома. Для выветривания влаги из теплоизоляции и охлаждения разогретого чердака необходимо это пространство проветривать.

Однако, зимой следует ограничить поступление холодного воздуха на чердак, чтобы снизить теплопотери дома. Поэтому вентиляция холодного чердака должна быть регулируемой (на зиму следует закрывать продухи). Если вы сделали утепление мансарды для зимнего проживания, то вентиляция на чердаке частного дома своими руками поможет избавиться от излишков влаги из подкровельного пространства.

Вентиляция холодного чердака в частном доме

На холодном чердаке из металлочерепицы стропила лучше оставить открытыми, не укрывая их пароизоляцией. Обрешетку следует крепить с интервалом, а не встык – это снизит затраты и обеспечит свободный доступ воздуха к деревянным конструкциям. Если кровля дома выполнена из шифера, то особых затрат от вас не потребуется. Поскольку, конденсат на шифере и Ондуллине зимой не образуется.

На металлической кровле часто образуется конденсат, поэтому обработка дерева антисептиком необходима для защиты от влаги.

Кроме того, свежий воздух под кровлю будет проникать между волнами шифера и снизу под подшивом. Вентиляция холодного чердака своими руками будет заключаться в устройстве вентиляционных отверстий на фронтонах. Пространство под метоллочерепицей и профнастила также проветривается, но из-за конденсата на металле лучше укладывать рулонную гидроизоляцию под кровлю.

Если у частного дома двускатная кровля, то можно расположить вентиляционные отверстия во фронтонах. Самый простой выход – это неплотное прилегание обшивки фронтона. Если фронтоны выложены из кирпича, то следует сделать вент. отверстия в кладке на противоположных сторонах фронтонов. Из такого расчета, что площадь отверстий должна составлять не менее 0,2% от площади мансарды.

Для вентиляции холодного чердака из металлочерепицы можно закрыть продухи вентиляционными решетками, с повернутыми жалюзи вниз, чтобы в помещение не попадал дождь и снег. Внутри мансарды можно установить регулируемые решетки или вентиляционные клапаны, которые будут закрываться и уберегать чердак деревянного дома от ненужных потерь тепла в зимний период.

Вентиляция теплого чердака в частном доме

В случае обустройства на мансарде комнаты или теплого помещения, то вентиляцию необходимо сделать в подкровельном пространстве. Для этого между утеплителем и металлической кровлей следует сделать зазор с помощью контробрешетки. Потоки воздуха должны попадать под кровлю через софит (подшив), подниматься вверх, забирая излишки влаги, и выходить через холодный треугольник.

Вентиляция теплого чердака обязательно должна включать устройство холодного треугольника и отверстий в софите (подшиве) кровли, как показано на фотографии. Если чердак планируется утеплить для проживания зимой, то кровлю следует делать сразу проветриваемой. Под металлическую кровлю, на обрешетку следует обязательно подкладывать влаго- и ветрозащитные пленки.

Отсутствие вентиляции теплого чердака приведет к тому, что влага с поверхности пароизоляционной пленки будет плохо выветриваться. Воздух под всей поверхностью кровли (между профнастилом и слоем теплоизоляции) должен циркулировать снизу – вверх. При возведении дома лучше сразу определиться с типом мансарды, чтобы установить необходимые элементы в процессе строительства.

Независимо от проделанной работы, теплую мансарду необходимо проветривать, если не предусмотрена система вентиляции. Удалять излишки влаги из отапливаемого помещения помогут аэраторы, которые устанавливают на кровле дома. Не забудьте также утеплить мансардные окна на зиму. Рассмотрим далее, как своими силами производится вентиляция вальмовой кровли холодного чердака.

Вентиляция чердака вальмовой крыши

Вентиляция чердака с вальмовой крышей намного сложнее, поскольку данный тип кровли четырехскатный и не имеет фронтонов. Поэтому вход воздуха под нее должен находится снизу в подшиве, а выход вверху у конька кровли. Если софит (подшив) изготавливается из досок или ПВХ панелей, то их можно прибить с зазором для лучшего продувания воздухом всего подкровельного пространства.

Если подшивка уже смонтирована и выполнена без зазоров, то следует установить решетки через 1 метр по всему периметру вальмовой кровли. Верхние отверстия для выхода воздуха делаются ближе к коньку кровли. Если кровля у деревянного дома двускатная, то можно в верхней части холодного треугольника самостоятельно сделать вентиляционные отверстия с противоположных сторон фронтонов.

(5,00 из 5)

Как самостоятельно сделать вентиляцию крыши

Даже если ваша кровля будет надежной и не пропускать атмосферные осадки, вода все равно будет проникать в чердачное помещение из воздуха. Если дерево напитается влагой, то оно начнет гнить, и ваша крыша быстро придет в негодность. А ведь ее ремонт – это дорогое удовольствие. Вентиляция крыши – это именно то, что сможет с легкостью продлить срок службы кровли. Давайте, как раз этот вопрос и попробуем решить.

Виды вентиляции крыши

Наличие труб на кровле нисколько не ухудшает внешний вид дома, как правило, таких конструкций должно быть минимум три. Первая, фановая, обеспечивает вентиляцию канализации. Две другие обеспечивают циркуляцию воздуха внутренних помещений и вытяжку от кухонной плиты.

Вывод вентиляции на крышу – это несложны процесс. Куда более затратным может быть обеспечение циркуляции воздуха в самом чердачном пространстве.

Вентиляция крыши поможет избежать множества неприятностей, и значительно продлить срок службы кровли. Для нормальной циркуляции воздуха нужно обеспечить два фактора. Во-первых, необходимо сделать приток воздушных масс. Для этого используют софиты с перфорацией. Такие приспособления устанавливают в нижней части карниза.

Во-вторых, необходимо обеспечить отток увлажненного воздуха из чердачного пространства. Для этого можно применить следующие конструкции:

  • кровельные аэраторы;
  • конек с вентиляцией;
  • специальные электрические вентиляторы;
  • турбины инерционного действия.

Через перфорации в софитах воздух из окружающей среды будет проникать в чердачное пространство. Затем он, забрав влагу, выйдет в атмосферу через конек или другие приспособления. Но это общий принцип работы вентиляции крыши.

Для каждой ее разновидности есть свои нюансы обустройства.

Холодный чердак

Самый простой вариант, как сделать вентиляцию крыши – это обустроить холодный чердак. В этом случае от вас не понадобиться больших усилий и финансовых затрат. Достаточно будет некоторых теоретических знаний и навыков строительных работ.

В этом случае воздухообмен может быть осуществлен через:

  1. карнизный свес;
  2. конек крыши;
  3. фронтонные окошки или решетки.

Для двускатной крыши чаще всего вентиляция делается через фронтон. Такой способ наиболее легкий, надежный и малозатратный. Если фронтоны выполнены из кирпича, то в них можно проделать слуховые отверстия. Делать их необходимо на противоположных сторонах, чтобы обеспечить лучшее проветривание чердачного помещения.

Вентиляция двускатной крыши

Вместо слуховых отверстий или окон, можно установить специальные вентиляционные решетки. Одна из них должна быть регулируемая, чтобы увеличить или уменьшить приток воздуха. Сами вентиляционные решетки оснащаются сеткой, которая предохранить чердачное пространство от проникновения насекомых.

Если ваша крыша четырехскатная или вальмовая, то использовать фронтоны невозможно. В этом случае приток воздуха осуществляется через карнизные свесы. Если вы делаете их самостоятельно из древесины, то между дощечками необходимо делать небольшие щели. Но лучше всего использовать софиты с перфорацией, в этом случае будет обеспечен требуемый приток воздуха, плюс ко всему сетка защитит от насекомых.

Выход вентиляции через крышу осуществляется через конек. Тут все будет зависеть от используемого кровельного материала. Все современные производители предлагают свое решение для вентиляции. Если Вы используете шифер или некоторые другие материалы, то выход нужно будет сделать самостоятельно. Для этого в коньке делаются щели, через которые воздух и будет проходить в атмосферу.

Самые большие трудности могут возникнуть при вентиляции участка с ендовой. В этом случае для нормальной вентиляции устанавливают аэраторы. Но их использование считается рациональным, если уклон ската более 45 градусов. При боле пологой крыши аэраторы будут задерживать снег в зимней период, и эффективность вентиляции резко упадет. В этом случае лучше использовать инерционные турбины или электрические вентиляторы. Они будут принудительно «перекачивать» воздух через чердачное пространство.

Создать вентиляцию не утепленной крыши – это довольно несложная задача. Тут необходимо обеспечить приток и отток воздуха. Если у вас двускатная крыша, то чаще всего вентиляционные отверстия делаются во фронтоне. При вальмовом устройстве приток обеспечивается через карнизные выступы, а отток можно обустроить в вентилируемом коньке или при помощи вентилятора и турбины.

Вентиляция утепленной крыши

Совершенно другое дело, если ваш чердак теплый. В этом случае под кровлей будет смонтирован слой теплоизоляционного материала. Такой пирог нужно вентилировать по-другому. Воздух должен проходить между слоем утеплителя и гидроизоляции. Для этого создается свободное пространство не менее 2-3 сантиметров. При этом стоит учитывать особенности теплоизоляционного материала. Например, слой минеральной ваты со временем может увеличиться почти на 20 процентов.

Такой зазор обеспечивается самими стропилами. Утеплитель укладывается между ними так, чтобы его верхний край не доставал до верхней границы стропил. Если сделать так не удается, то делают наращивание при помощи реек. Приток воздуха так же, как и в случае с холодным чердаком обеспечивается через карнизные отступы. Здесь устанавливаются специальные перфорированные софиты.

Вся эта работа довольно трудоемкая, особенно если крыша имеет сложное строение. Поэтому сегодня все чаще прибегают к другому способу обеспечить вентиляцию крыши. Для этого применяют современный материал – диффузионную или паропроницаемую мембрану. Ее просто настилают поверх теплоизоляционного слоя. Мембрана пропускает влагу только в одну сторону, поэтому ее важно просто правильно смонтировать.

Вентиляция теплого чердака – это сложная работа. Необходимо по всей площади кровли обеспечить наличие зазора (в 2-3 сантиметра) между слоями утеплителя и гидроизоляции. Делается это путем наращивания стропил или создания дополнительной обрешетки. Можно использовать и современный материал – диффузионную мембрану. Которая, обеспечить удаления влаги из утеплителя. Но такой материал стоит недешево, поэтому нужно быть готовым к дополнительным расходам.

Модернизация до вальмовой вентиляции Cobra® для вальмовых крыш

Сертифицированные GAF кровельные компании рядом с вами

{{Имя}}

{{Расположение}} {{Мили}} миль

{{#star-score Рейтинг 5}} {{/star-score}} ({{Всего отзывов}})

{{#if DisplayMessageUsCTA}} {{/если}} Просмотреть профиль

Ваш запрос отправлен. Подрядчики свяжутся с вами.

Детали проекта

Пожалуйста, введите действительный адрес

Пожалуйста, введите действительный номер телефона

Сроки реализации проектаКак можно скорее1-2 месяца3-6 месяцевНеизвестно
