Эффективная вентиляция свинарника – залог выращивания здорового племенного поголовья свиней и высокой плодовитости свиноматок. Правильная циркуляция воздушных потоков уменьшает влажность воздуха, снижает концентрацию газов с содержанием аммиака. На рост свиней влияют многие факторы, но здоровый микроклимат – это одно из основных условий содержания животных. Прежде чем приступить к монтажу вентиляции необходимо составить проект.

Варианты систем вентиляции

Задача вентиляции в свинарнике — сухо и прохладно

Вентиляция выводит из помещения неприятный запах, содержащийся в продуктах жизнедеятельности животных, а также не позволяет болезнетворной микрофлоре размножаться. Стандарты циркуляции воздуха внутри свинарника следующие:

• в теплое время года для свиноматок с родившимся потомством от 03 до 0,4 м/с;
• для двухмесячных, четырехмесячных поросят 0,6 м/с;
• для остальных животных показатель может доходить 1 м/с.

В холодное время года показатели меняются. Они могут быть 0,15 м/с, 0,2 м/с.

Передвижение животных, также обеспечивает перемещение воздуха внутри помещения. Вентиляция, которая актуальна для животноводческих помещений, как и в случае с другим помещением подразделяется на естественную и искусственную.

Естественная

Осуществляется за счет поступления свежего воздуха из щелей свинарника. Также циркуляция может осуществляться благодаря окнам, форточкам, открытым дверям.

Искусственная

Происходит за счет монтажа вентшахт, вентиляционных каналов, по которым воздух движется как в вертикальном направлении, так и горизонтальном. Вытяжные каналы выводят «отработанный воздух» наружу, а приточные способствуют поступлению воздушных потоков в свинарник.

Вентиляция может осуществляться с помощью естественной тяги, воздух циркулирует за счет разности давлений снаружи и внутри постройки. Воздушные потоки также могут двигаться за счет систем искусственного теплового и электрического побуждения.

А также вентиляции с системами комбинированного типа.

Разные подходы к вентиляции свинарника

Существует несколько типов вентиляции в свиноводческом помещении. Монтаж любого из них напрямую зависит от количества поголовья, предназначения постройки, места расположения. Системы вентиляции подразделяют на 3 типа.

Крышная

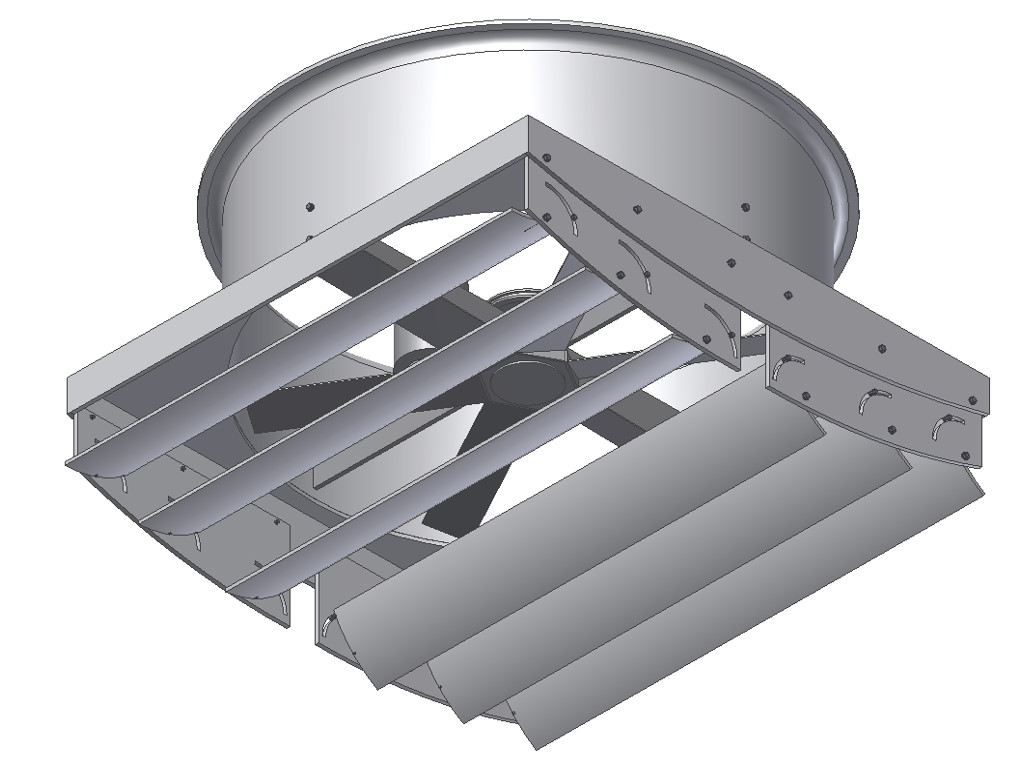

Крышная вентиляция

Часто используют в животноводческих постройках классического типа. Движение воздушных потоков осуществляется благодаря силе ветра. Свежий воздух проходит через клапаны, они размещаются на боковых сторонах свиноводческого помещения. Монтаж вентиляционных клапанов также производится на коньке в кровле. При кровельном вентилировании, не требуется установка механических устройств – вентиляторов.

Поперечная

Вентиляция в свинарнике своими руками схема, которой лежит в основе организации естественной циркуляции воздуха. Приточные клапаны монтируются только на одной стороне животноводческого помещения. С противоположной стороны размещаются вентиляторы, которые затягивая «отработанный воздух», выводят его на улицу. То есть приток свежего воздуха осуществляется естественным путем, а выводится принудительно, за счет вентиляторов.

Туннельная

Циркуляция воздуха производится за счет жалюзи. С одной стороны свинарника монтируются вентиляторы. С противоположной стороны, специальные жалюзи. Таким образом, через створки жалюзи воздух поступает в свинарник, а через вентиляторы принудительно выводится.

Важно! Уход за вентиляционной системой состоит в поддержании ее в герметичном состоянии, а также в своевременном утеплении вентканалов. Пользователь должен периодически проверять работоспособность клапанов и чистить воздуховоды.

Особенности вентиляции зимнего свинарника

Вентиляторы должны быть с одной стороны

Сделать вентиляцию в свинарнике своими руками стоит, так чтобы в зимний период избежать сквозняков. Для этого необходимо знать, что в это время года, скорость воздушных масс в свиноводческих постройках на высоте 50 см от пола должна составлять 0,25 м/с. В станках со сплошным ограждением скорость воздуха должна быть ниже этого показателя. В зимнее время в закрытом свинарнике воздушные потоки должны циркулировать со скоростью 0,3 м/с. Если скорость воздуха больше, а температура в помещении низкая, то у животных может быть переохлаждение. Что будет вызывать болезни и падеж скота.

Интенсивность движения воздушных масс и кратность воздухообмена связаны. В холодное время года этот показатель не должен превышать 4-5 кратного внутреннего объема свинарника. В теплое время года показатель должен быть не больше 10-14. Зимой необходимо избегать прямого попадания приточного воздуха на животных. Во избежание этого, в торцах вентшахт, необходимо монтировать рассеиватели приточного воздуха.

Естественная циркуляция воздуха в свиноводческих помещениях зависит от направления движения атмосферных воздушных потоков. При строительстве свинарника, нужно понимать в каком направлении движется господствующий ветер. Животноводческую постройку необходимо располагать торцом к подветренной стороне.

Температура свинарника зимой

Вид отсека	Рекомендуемая температура
Отделение опороса	18-22 С°
Отделение молодняка	22-27 С°
Отделения доращивания	20-22 С°
Отделение откорма	18-20 С°

Важно! Если температура ниже рекомендованной, то животные на откорме могут снижать привес в сутки до 22 г на каждый С° ниже оптимальной.

Рекомендации по установке вентиляции

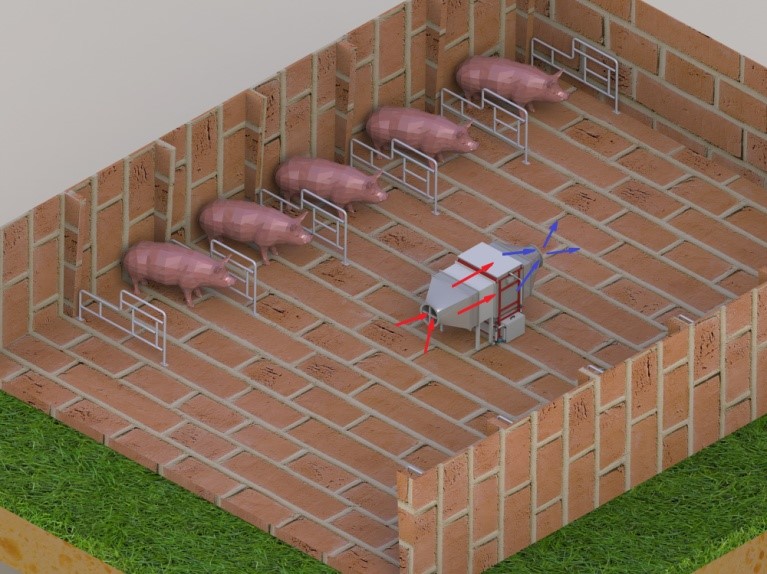

Схема организации воздухообмена в животноводческом комплексе

При естественной вентиляции воздух движется по воздуховодам. Для монтажа используют трубы притока и оттока воздуха. От диаметра сечения труб и монтажа будет зависеть правильная работа вентиляции.

Диаметр сечения воздуховодов:

• на одну взрослую свинью – от 300 до 400 см 2;
• на подрастающих животных – от 70 до 95 см 2.

Вентиляционные трубы монтируют на высоте 2 м в продольных стенах. Со стороны улицы, вентиляционные отверстия должны иметь ветровые щитки. Они помогут регулировать направление воздуха, и его объем. В теплое время из-за небольшой разницы температуры, такой вид вентиляции плохо прогоняет воздух.

Важно! Небольшие отверстия воздуховодов не обеспечивают должное распределение воздушных масс. Требование к вентиляционным отверстиям следующие – это 2 см2 на 1 м3 приточного свежего воздуха.

При принудительной вентиляции, механические устройства монтируют в вентканалы, для притока и оттока воздуха. Мощность оборудования рассчитывается в зависимости от необходимого воздухообмена и производительности вентилятора. Большую роль также играет при выборе оборудования для принудительной вентиляции размер помещения количество свиней.

Уровень шума работы вентиляционной системы

Чем мощнее вентилятор, тем громче он работает. Лишний шум может появиться и из-за неправильного монтажа. В норме этот показатель не должен превышать 57-80 дБ.

При монтаже механических устройств в вентканалы необходимо использовать брезентовые вставки.

При неправильной установке вентилятора уровень шума в помещении может повыситься до 120 дБ. После монтажа вентиляционной системы, ее можно протестировать с помощью небольшого количества дыма, при условии, что все окна и двери закрыты. От правильной работы вентиляции зависит продуктивность животных, а также объем кормов, съедаемых свиньями.

Составляя проект, можно не только визуализировать, спрогнозировать будущий воздухообмен, но и оптимизировать расходную часть.

Похожее

Вы пропустили

Adblock
detector

Вентиляция свинарника — виды, критерии выбора и основные задачи

Правильная вентиляция свинарника – залог нормального развития животных и безопасности здоровья их владельца. Верное обустройство помещения включает не только создание надежной ограды вольеров и достаточно теплых стен для поддержания оптимальной температуры круглый год.

Экологические условия разведения свиней не менее важны. Кроме того, отсутствие качественной вытяжки существенно сказывается на рентабельности хозяйства.

Содержание статьи

• Основные задачи вытяжной системы
• Последствия необдуманной экономии
• Вытяжка – роскошь или необходимость?
• Причина всех бед – кислородное голодание
• Современные виды вентиляционных систем
• Ключевые критерии выбора типа системы вентиляции
• Домашние варианты вытяжки
• Промышленные варианты вытяжной системы

Основные задачи вытяжной системы

Каждая вентиляционная система, вне зависимости от ее сложности и стоимости, должна выполнять ключевую задачу – обеспечивать качественный состав и температуру воздуха в помещении. Конструкция может содержать дополнительные блоки для механической, термической или иной очистки воздушных масс, термоустройства для их нагрева или охлаждения, управляющие скоростью потока вентиляторы. Состав и сложность системы должны подбираться, исходя из текущей необходимости и запланированной нагрузки на помещение. Однако в приоритете всегда остается процесс движения воздушного потока, с которым работают остальные элементы многокомпонентной вытяжной системы.

Последствия необдуманной экономии

Содержание свиней требует соблюдения ряда технических и экологических требований, соответствовать которым без обустройства вентиляции невозможно. Нередко, ведомые стремлением сэкономить, владельцы хозяйств принимают решение самостоятельно спроектировать вентиляцию и реализовать систему циркуляции воздуха своими руками. Отсутствие оптимального уровня интенсивности газообмена в свинарнике способно привести к следующим негативным последствиям:

• Ухудшению здоровья поголовья и его устойчивости к заболеваниям.
• Серьёзному количественному ограничению размещения в помещении свиней.
• Снижению темпов роста и набора веса животных.
• Ухудшению плодовитости свиноматок до минимальной отметки.

Правильно подобранная вытяжная система вызывает прямо противоположный эффект – поголовье крепнет, наблюдается ускоренный набор веса, плодовитость свиноматок повышается в разы.

Кроме того, в свинарнике значительно улучшается биологическая ситуация, нормализуется уровень концентрации влаги и микроорганизмов. Особенно хорошо положительные изменения заметны при оборудовании сложной вентиляционной системы с дополнительными фильтрующими и терморегулирующими блоками.

Вытяжка – роскошь или необходимость?

Исторически сложилось мнение, что свинарники являются синонимом грязного, запущенного помещения с плохим запахом и весьма нечистоплотными обитателями. В этом виноваты два фактора – помет свиней и отсутствие нормальной вытяжки. Нередко помещение для содержания животных представляет собой сарай с одним-двумя окнами и дверью, которые постоянно открыты нараспашку, чтобы происходила циркуляция воздушных масс.

Рост поголовья в таком свинарнике будет не слишком радовать хозяев своей интенсивностью. Между тем, улучшить количественный и качественный состав воздуха в помещении, а значит ускорить рост и развитие свиней достаточно просто. Требуется лишь сделать своими руками эффективную вытяжную систему или же приобрести готовый комплект для монтажа, если размер поголовья не позволяет нормализовать атмосферу традиционным способом.

Причина всех бед – кислородное голодание

Вентилирование помещения является важным условием нормального развития любого живого организма. И если естественное движение воздуха не позволяет достичь оптимальных показателей качества воздушных масс, необходима обязательная стимуляция потоков. Для прибыльного разведения поголовья свиней требуется обеспечить каждое животное необходимым комплексом веществ для нормальной жизнедеятельности.

Помня про мультивитаминные комплексы, многие владельцы хозяйств забывают о такой «мелочи» как кислород.

Если кормить свиней необходимо раз в несколько часов, то кислород животным необходим  около десяти раз в минуту. Отсутствие интенсивного газообмена приводит к дефициту кислорода в организме свиньи. Ни один вид комбинированного корма не в состоянии восполнить этот недостаток.

Современные виды вентиляционных систем

Грамотно спроектированная вентиляция в свинарнике является острой необходимостью при создании оптимальных условий разведения поголовья. К современным вариантам, доказавшим свою эффективность при разведении свиней, относятся следующие типы венсистем:

1. Крышная простая вытяжка.
2. Крышная диффузная система.
3. Продольная или поперечная вентиляция.
4. Приточная система.
5. Туннельный способ вентилирования.

Ключевые критерии выбора типа системы вентиляции

Чтобы не попасть впросак и создать соответствующие требованиям стандартов условия содержания животных с минимумом вложений, необходимо принять во внимание следующие аспекты:

• Количество и интенсивность поступающего извне воздуха с учетом изменений вызываемых сменой времени года.
• Особенности движения воздушных масс внутри свинарника.
• Влияние на скорость и эффективность вентилирования погодных условий: ветра, дождя, среднегодовой температуры.
• Особенности расположения постройки: низина, холм, близлежащие препятствия для естественного проветривания.
• Размеры свинарника и предполагаемое количество поголовья.

Создание своими руками без подключения специалистов интенсивной вентиляционной системы для содержания в свинарнике ста и более голов, как правило, невозможно. Без приобретения специальных воздуховодов, вентиляторов, других незаменимых элементов, а, главное, без контроля профессионалов, обеспечить качественный интенсивный газообмен не удастся.

Схема вентиляции свинарника

Домашние варианты вытяжки

Для домашнего разведения подходит первый и третий тип проветривания. Оба варианта достаточно просто создать своими руками. Главной их сложностью является расчет размера «окна» воздуховода. Свиней рекомендуется держать в отдельном помещении, поэтому предлагаемые формулы расчета предполагают отсутствие в свинарнике других животных.

Диаметр сечения воздуховода выбирается путем сложения количества поголовья (нельзя забывать о будущем приросте):

1. Подсвинку требуется от 70 до 100 см².
2. Одна взросла свинья требует от 300 до 400 см².

Также следует уточнить, что при строительстве приточной, крышной или продольной системы вентилирования своими руками рекомендуется избегать создания маленьких вентиляционных отверстий. Рассчитывая приток воздушных масс, необходимо опираться на то, что 1 куб свежего воздуха требует размера отверстия от 2 см².

Промышленные варианты вытяжной системы

Вентиляцию для содержания крупных свиноферм необходимо приобретать у надёжных поставщиков. Большим промышленным свинарникам, в которых счет поголовья достигает отметки в сотни и тысячи животных, требуется обеспечение постоянного движения чистых воздушных масс. В настоящее время активно используются различные комплексы климат-контроля, которые характеризуются большой эффективностью, из-за чего их цена, хоть и оправданно, но высока.

Разница между «домашними» и промышленными вариантами главным образом заключается в размерах сечения воздуховодов, наличии мощных вентиляторов и автономных управляющих систем. В остальном принцип работы каждой вытяжной системы остается прежним: при помощи вентиляторов по расположенным определенным образом вентиляционным каналам интенсивно втягивается или выталкивается воздух.

Естественная вентиляция коровников с беспривязным содержанием

Основные требования к естественной вентиляции

Коровы постоянно производят тепло и влагу. Когда коровы содержатся в стойлах с беспривязным содержанием, навесах для бездельников или в теневых конструкциях, необходима система вентиляции для постоянного обмена теплого и влажного внутреннего воздуха на более сухой и прохладный наружный воздух. Этот обмен должен происходить независимо от температуры наружного воздуха или погодных условий. Даже когда идет снег в холодную ветреную ночь, свежий наружный воздух необходим для поддержания здоровья коров и снижения уровня влажности внутри коровника. Этот процесс вентиляции также удаляет запахи и газы. Проектирование, строительство и эксплуатация коровника должны учитывать круглогодичные потребности коровы в оптимальной вентиляции.

Как правило, коровы голштинской породы могут поддерживать высокий уровень продуктивности при температуре от 20° до 76°F, если относительная влажность не становится слишком высокой. Коровы гораздо более терпимы к температурам ниже этого оптимального диапазона, чем выше. Коровы, содержащиеся в сухом и защищенном от ветра месте, очень хорошо себя чувствуют при температуре намного ниже 20°F. Амбары, которые затуманены, влажны и вонючи, или имеют конденсат на внутренних частях здания, слишком влажны и плохо проветриваются. Вентиляционные отверстия необходимо увеличивать до тех пор, пока эти проблемы не исчезнут. Проблемы продуктивности в зимнее время являются результатом содержания животных в плохо проветриваемых, сырых и вонючих коровниках. Слишком часто коровники управляются для удобства и предполагаемого комфорта оператора, игнорируя благополучие коров.

Даже самые простые системы вентиляции должны обеспечивать следующее:

• Воздухообмен.

  Вентиляционные системы могут иметь либо механическую движущую силу (вентиляторы), либо естественную движущую силу (ветер и плавучесть). Достаточный воздухообмен может быть достигнут при использовании одного из них или их комбинации.

• Управление

  или возможность изменять скорость вентиляции в зависимости от внутренних или внешних условий. Интенсивность вентиляции изменяется путем включения и выключения вентиляторов или открытия и закрытия штор, заслонок, окон или вентиляционных дверей. Автоматическое управление обеспечивает максимально однородные условия и реакцию на изменения погоды.

• Гибкость.

  Вентиляционные системы должны быть гибкими, чтобы они могли обеспечивать здоровые условия в различные сезоны года. Существует три различных режима работы:
  1. Непрерывный воздухообмен на низком уровне, который является минимально необходимым все время, даже в условиях низких температур, для удаления влаги, постоянно выделяемой животными.
  2. Контроль температуры воздухообмена, который необходим в прохладных и мягких условиях для удаления избыточного тепла тела из коровника, и
  3. Скорость воздуха и высокая скорость воздухообмена, которые необходимы в жаркую погоду, чтобы помочь корове отвести большое количество тепла от ее тела и непосредственного пространства вокруг нее.

• Строительство коровника

  также имеет большое значение для работы вентиляционной системы. Если требуется тщательный контроль температуры, коровник должен быть хорошо изолирован, чтобы контролировать потери тепла, и сконструирован так, чтобы свести к минимуму незапланированный воздухообмен. Сараи, в которых используется естественный воздухообмен, должны иметь достаточное количество и правильно расположенные отверстия, чтобы использовать преимущества бриза и термической плавучести («эффект дымохода»). Тканевые шторы обеспечивают удобный и экономичный способ закрытия вентиляционных отверстий. Занавески, оставленные неплотно сложенными или скрученными у земли, могут привлекать гнездящихся грызунов и накапливать летящую грязь или постельные принадлежности.

Естественная вентиляция коровников с беспривязным содержанием

Основное назначение коровника с беспривязным содержанием – защита коров, коровников и кормовых зон от зимнего ветра, дождя, снега и жаркого летнего солнца. Нет необходимости поддерживать температуру в беспривязном стойле постоянно выше нуля, потому что открытые молокопроводы и водопроводы не требуются, а коров в беспривязном стойле не моют и не доят. Системы естественной вентиляции хорошо подходят для коровников с беспривязным содержанием и классифицируются в зависимости от степени контроля температуры и количества используемой изоляции. Вентиляторы могут потребоваться для увеличения потока воздуха над коровами в очень жаркую погоду.

Большинство беспривязных коровников построены практически без изоляции. В районах с длительными периодами очень холодной погоды можно строить коровники с умеренным уровнем изоляции. Это позволит коровникам работать при умеренно более высоких внутренних температурах в холодную погоду. Строительство изолированных коровников обходится дороже, и их неправильное строительство или эксплуатация могут привести к серьезным проблемам как для коров, так и для здания. Слишком часто, чтобы поддерживать высокие температуры, вентиляция ограничивается, в результате чего относительная влажность внутри коровника становится опасно высокой. Это вредно для здоровья коров и ускоряет износ здания.

Беспривязные коровники без теплоизоляции или с легкой теплоизоляцией

Требования

Эти коровники, иногда называемые «холодными коровниками», реагируют на наружную температуру и служат только в качестве укрытия от дующих ветров, дождя и снега в прохладную и холодную погоду и от солнечных зонтов. в условиях жаркой погоды. Наклон крыши и гладкая нижняя поверхность позволяют горячему влажному воздуху быстро поступать на открытый конек. Соответствующая высота проема в боковых стенках и высота карниза помогают улавливать ветер и удерживают слой теплого воздуха под крышей дальше от зоны обитания коров. Низкий уровень изоляции под крышей снижает лучистую тепловую нагрузку, которая способствует летней тепловой нагрузке. Если помещение будет закрыто слишком плотно в холодную погоду, возникнет конденсат и нездоровые условия для коров. В холодную погоду разница температур внутри коровника и снаружи не должна превышать 10°F. Уменьшение вентиляции для поддержания более высокой внутренней температуры приведет к конденсации более теплого влажного воздуха на холодных частях здания, таких как листы крыши, сайдинг и стропила.

Рис. 1. Неизолированный или слабоизолированный коровник с отверстиями в боковых стенах и коньках.

Для вентиляционных отверстий в разное время года и в зависимости от климата предлагаются следующие рекомендации.

1. Круглогодично

   Непрерывные коньковые отверстия. Обеспечьте ширину проема конька в два дюйма на каждые десять футов ширины здания. (Пример: для здания шириной 90 футов требуется открытый конек шириной 18 дюймов.)

2. Очень холодная зимняя погода

   Непрерывные отверстия в боковых стенках в верхней части обеих боковин равны половине отверстия в коньке. (Пример: для здания шириной 90 футов требуется проем шириной 9 дюймов в верхней части каждой боковой стены.)

3. Мягкая и холодная зима, весна или осень

   Непрерывные регулируемые отверстия в боковых стенках высотой четыре фута над уровнем коровы и регулируемые отверстия в торцах над уровнем коров или проходными дверями. (Отрегулируйте отверстия, чтобы предотвратить высокую влажность, свести к минимуму сквозняки и поддерживать температуру в пределах 10 градусов от наружной температуры.)

4. Лето

   Дополнительные отверстия в боковых стенках и отверстия в торцах на уровне животных. Полное открытие всех четырех стен от земли до крыши обеспечит максимальную возможность для прохладных бризов в жаркую летнюю погоду. Максимальное воздействие ветра и бриза необходимо для минимизации теплового стресса у коров при температуре выше 80°F. Поскольку сарай в основном служит солнцезащитным навесом и зонтиком от дождя летом, оптимальным является полное удаление боковых и торцевых стен.

Боковые и торцевые затворы могут быть занавесками, съемными или навесными панелями, раздвижными дверями или навесными окнами. Выбор должен основываться на возможности достижения максимального раскрытия, стоимости, удобстве и долговечности. Отверстия, требующие регулярной регулировки, должны обеспечивать удобное централизованное управление. Участки, которые открываются или закрываются в зависимости от сезона, можно прикрепить гвоздями или другими менее удобными, но более экономичными способами.

Строительство

Для достижения наилучших результатов рассмотрите возможность использования следующих советов по строительству коровников с беспривязным содержанием с естественной вентиляцией и легкой изоляцией:

1. Используйте уклон крыши 4/12–6/12.

   Меньший уклон крыши может привести к медленному движению воздуха вдоль нижней стороны крыши и облегчить попадание карманов теплого влажного воздуха на холодные поверхности крыши. Более крутые уклоны увеличивают затраты и могут привести к слишком сильному потоку воздуха вдоль нижней стороны крыши. Это может привести к плохому распределению свежего воздуха на уровне коров в холодную погоду.

2. Используйте непрерывные открытые ребра.

   Защитите открытые элементы конструкции или фермы в проемах коньков тремя слоями наружной краски или прозрачного проникающего уретанового герметика или гидроизоляции. Нанесите краску или герметик от конька, по крайней мере, до первого прогона. За краской или герметиком необходимо регулярно ухаживать. Рассмотрите возможность использования обработанного давлением материала для части фермы под открытым коньком. Используйте двойные анкерные пластины, оцинкованные горячим способом. Фермы с вертикальными шкворнями не следует использовать с открытыми коньками. Короткие секции оклада, установленные над фермами, могут предотвратить попадание осадков непосредственно на части фермы. Не оборачивайте фермы металлом. Это будет задерживать влагу и мешать высыханию.

3. Колпачки Ridge обычно не рекомендуются.

   Минимальное количество снега и дождя попадет на открытый гребень подходящего размера, когда здание будет полностью заселено. Надлежащим образом спроектированные накладки на коньки обеспечат некоторое снижение попадания дождя и снега, но они дороги. Неправильно спроектированные или установленные коньковые заглушки будут препятствовать потоку вентиляционного воздуха и могут увеличить проникновение снега или дождя. (Дополнительные пояснения см. на рис. 2.)




   Рис. 2. Характеристики различных отверстий конька.


   Полностью защищенный коньковый гребень защитит от большей части, если не от всех осадков. Его строительство очень дорого, и его размеры должны обеспечивать наличие достаточных зазоров для предотвращения ограничения выходящего воздуха.

   Водосточный желоб под открытым коньком может перехватывать осадки, не мешая воздушному потоку (рис. 2).

4. Достаточная высота боковины, 12–14 футов.

   В открытом состоянии более высокие боковые стенки захватывают больше ветра для летнего охлаждения. Высота боковых стенок и высота корда нижней фермы должны обеспечивать доступ к оборудованию. Боковые стены большей высоты рекомендуются для коровников, которые защищены другими зданиями, растущими культурами или другими препятствиями. В нормальных условиях высота более 16 футов не приведет к заметному улучшению качества воздуха.

5. Используйте защиту от птиц положительного типа.

   Сидящие на ночлеге птицы загрязняют строительные части, корм и животных. Птицы также могут быстро разрушать изоляцию, проклевывая и зарываясь в норы. Выведение птиц затруднено. Следующие советы могут помочь:

   — Минимизируйте места, где птицы могут садиться или устраивать ночлег, особенно над зоной кормления
   — Используйте пластиковую сетку для птиц, чтобы не допустить птиц к фермам. Если сетка для птиц размещена над открытым коньком, увеличьте раскрытие на 20 %, чтобы компенсировать блокировку потока воздуха сеткой.
   — Используйте стальные или деревянные балки или арки вместо открытых ферм. Это может стоить немного дороже, чем традиционные деревянные фермы.
   — Защитите открытые поверхности изоляции, концы и соединения твердыми барьерами.

6. Конструкция боковой стенки должна позволять изменять зимние условия и полностью открываться в жаркую погоду.

   Легко регулируемые шторы или групповые вентиляционные двери над уровнем коров необходимы для регулировки вентиляции в холодных и прохладных погодных условиях. Полностью съемные боковые стенки необходимы на уровне коровы в жарких погодных условиях.

7. Конструкция торцевой стенки должна позволять изменять зимние условия и полностью открываться в жаркую погоду.

   Свернутые двери или шторы обеспечат больше отверстий в торцах для вентиляции в жаркую погоду. Большие регулируемые вентиляционные отверстия во фронтонах помогут выводить горячий воздух из-под крыши.

8. Минимальная теплоизоляция (R=2) под кровельными листами снижает температуру внутренней поверхности в жаркие солнечные дни.

   Используйте водостойкую изоляцию пластикового типа и защищайте от птиц. Альтернативой является деревянная крыша толщиной от 5/8 до 3/4 дюймов с битумной черепицей.

9. Оставьте минимум 3 фута свеса крыши или карниза, чтобы свести к минимуму проблемы с осадками и солнцем, когда боковые стены открыты.

   Общее правило состоит в том, чтобы удлинить крышу на 1/3 высоты боковины. Свес карниза также защищает свернутые шторы и отодвигает снежные горки дальше от здания.

Рис. 3. Полностью защищенная коньковая крышка. Стойки и крышка должны быть расположены таким образом, чтобы обеспечивать непрерывный восходящий поток отработанного воздуха.

Изолированные коровники с беспривязным содержанием животных с автоматическим контролем температуры

Требования

Беспривязные коровники со средним уровнем изоляции (R=10-12) стен, потолков или крыш могут эксплуатироваться при более высоких внутренних температурах, чем неизолированные коровники. Дополнительные затраты могут быть оправданы в районах, где температура остается ниже 10°F в течение продолжительных периодов времени. Эти коровники классифицируются по расположению вентиляционных отверстий, боковой вентиляции (рис. 7) или боковой и коньковой, дымовой или дымоходной вентиляции (рис. 4, 5 и 6). Требуемая изоляция может быть размещена непосредственно под крышей, под прогонами крыши или на нижних поясах стропильных ферм. Неотапливаемое чердачное пространство между утеплителем и холодной крышей может стать особой проблемой для таких зданий. Обратитесь к более позднему разделу строительства.

Рис. 4. Утепленный коровник с потолочными трубами (дымоходами) и боковой вентиляцией.

Рис. 5. Утепленный коровник с коньком и боковой вентиляцией.

Рис. 6. Утепленный коровник с разнесенными коньковыми выходами и чердачной вентиляцией.

Рис. 7. Утепленный коровник с вентиляцией только по бокам.

Утепленные шторы дополнительно снижают потери тепла. В сарае будет темно, когда шторы закрыты. Неизолированные шторы пропускают больше света в коровник, но при очень холодных внешних условиях на шторах будет образовываться конденсат. Независимо от типа шторы или способа установки, максимальное раскрытие боковых стенок в летних условиях должно поддерживаться для обеспечения надлежащей летней вентиляции.

В экстремально холодных условиях температура в этих коровниках обычно может поддерживаться на 30-40°F выше, чем наружная, и при этом обеспечивать хорошие условия для коров. Когда наружная температура упадет ниже 0°F, коровник приблизится и в конечном итоге опустится ниже нуля. Закрытие вентиляционных отверстий, чтобы в коровнике не было промерзания, ухудшает условия содержания коров. В холодных и мягких условиях в этом типе коровника можно поддерживать температуру около 40°F.

Для обеспечения комфорта коров отверстия должны автоматически регулироваться в зависимости от температуры. Настройте автоматические контроллеры так, чтобы занавески можно было открыть не менее чем на четыре фута, если температура в коровнике начнет подниматься выше 40°F. Отверстия никогда не должны закрываться полностью, чтобы обеспечить непрерывный минимальный воздухообмен. Уровень влажности и качество воздуха, некомфортная температура для оператора, должны быть основой для контроля.

Для вентиляционных отверстий в разное время года и в зависимости от климата предлагаются следующие рекомендации.

1. Очень холодная зимняя погода

   Непрерывные отверстия в боковых стенах в верхней части обеих боковых стен примерно по 1 дюйму на каждые 10 футов ширины здания. (Пример: для здания шириной 90 футов требуется 9-дюймовое чистое отверстие в верхней части каждой боковой стены). Также может использоваться эквивалентная комбинация боковых стенок и отверстий в гребне или штабеле. (Размер отверстий в штабеле или коньке должен обеспечивать один квадратный фут выхода на каждые 100 квадратных футов площади пола.)

2. Мягкая и холодная зима, весна или осень

   Открытые проемы в коньках и штабелях или в высоких торцах. Отрегулируйте отверстия в боковых и торцевых стенах или дверцы, чтобы сохранить свежесть внутри и свести к минимуму сквозняки на уровне коровы. Эти сараи часто недостаточно открыты в зимние дни, когда температура поднимается выше 40°F.

3. Лето

   Необходимы дополнительные отверстия в боковых и торцевых стенках на уровне животных. Сарай должен функционировать как широко открытый навес.

Непрерывные коньковые отверстия позволяют удалять влажный воздух по всей длине коровника. Однако их труднее контролировать, когда требуется низкая скорость вентиляции. Кроме того, ветер может привести к тому, что воздух будет течь на участках хребта и в других местах. Надлежащая вентиляция чердака затруднена при наличии непрерывных коньковых отверстий, поскольку коньковое отверстие мешает выходу чердачных вытяжек. Система, которая размещает регулируемые коньковые выходы из конюшни вдоль от одной трети до половины длины крыши, а чердачные форточки между ними удовлетворяет обоим требованиям (рис. 6). Дымоходы или дымовые трубы с регулируемыми заслонками легче контролировать, когда желательны небольшие выпускные отверстия. Боковые стенки трубы или дымохода должны быть изолированы на всем протяжении до выпускного отверстия, чтобы предотвратить конденсацию теплого влажного воздуха, выходящего из коровника. Колпаки дымоходов или крышки коньков должны быть достаточно высокими, чтобы под ними мог свободно проходить воздух. Изолируйте нижнюю сторону крышки дымохода или коньковых крышек, чтобы предотвратить конденсацию и попадание капель обратно в сарай.

Строительство изолированных коровников

Умеренно изолированный коровник требует тщательного проектирования и строительства. Наиболее критической зоной является закрытое чердачное пространство между утепленным потолком и кровлей (рис. 8). Если в этой области будет скапливаться влага, это приведет к серьезным повреждениям и сокращению срока службы здания. Есть два основных пути, которые обеспечивают прямой доступ к чердачному пространству влаги из животноводческого помещения. Любые дыры или трещины в жесткой изоляции или вокруг нее, а также в воздушно-пароизоляционном барьере могут обеспечить прямой доступ большого количества поднимающегося теплого влажного воздуха в чердачное помещение. Также теплый влажный воздух, выходящий из боковых вентиляционных отверстий, может улавливаться и вытягиваться в чердачное помещение через карнизные проемы. Это особенно важно в коровниках, вентиляция которых осуществляется только через боковые стены.

Рис. 8. Утечка воздуха в чердачное помещение.

Ниже приведены некоторые рекомендации по строительству, которые могут помочь решить проблемы с влажностью в чердачных помещениях:

• Тщательно установите водостойкую изоляцию и пароизоляцию. Одеяла из стекловолокна или другие материалы, которые могут впитывать влагу, использовать не рекомендуется. Если в качестве потолочного материала также используется изоляция, она должна иметь огнестойкое покрытие.
• Превосходный барьер для воздуха и пара между помещением для животных и чердаком. Если изоляция также используется в качестве воздушно-пароизоляционного барьера, требуется тщательная резка, подгонка и герметизация шпунтовых стыков изоляции, а также всех кромок и проходов изоляции. Также рекомендуется тщательно установить отдельный полиэтиленовый барьер для воздуха и пара толщиной 6 мил.
• Соорудите и оградите карнизы, чтобы предотвратить попадание влажного воздуха с боковых стен на чердак. Используйте плотно закрытый горизонтальный софит. Обеспечьте воздухозаборники в вертикальной фасции.
• Вентиляция чердачного помещения должна составлять один квадратный дюйм на каждый квадратный фут площади потолка. Амбар шириной 90 футов требует 90 квадратных дюймов общего чердачного проема на фут длины. Рекомендуется следующее:

  • большие коньковые вентиляционные отверстия промышленного типа
  • максимальные торцевые жалюзи
  • Прорези от двух до четырех дюймов в вертикальной панели
• Тщательно контролируйте относительную влажность в помещениях для животных. Оставьте как минимум шестидюймовое отверстие в верхней части занавески, когда она закрыта. Желательно также автоматическое управление обеими боковыми шторками.
• Осматривать чердачные помещения два раза в год. Если влага накапливается, несмотря на приведенные выше рекомендации, проветривайте чердак с помощью нагнетательных вентиляторов в холодную погоду, чтобы создать положительное давление на чердаке.

Жаркая погода

Летом сарай должен служить зонтиком от солнца и дождем. Выберите метод строительства сарая, который позволяет легко полностью демонтировать боковые и торцевые стены, чтобы обеспечить хороший летний ветерок. Циркуляционные вентиляторы и разбрызгиватели воды также могут потребоваться в очень жарких и влажных условиях без ветра.

Резюме

Правильно спроектированные, построенные и управляемые коровники с беспривязным содержанием с естественной вентиляцией могут обеспечить отличные условия для молочного скота. Основная цель коровника с беспривязным содержанием состоит в том, чтобы защитить коров, беспривязное содержание и зоны откорма от холодных зимних ветров, дождя и снега, а также обеспечить тень от жаркого летнего солнца. Некоторые боковые стенки (а также ребра или стога, если они есть) всегда должны быть открыты, чтобы обеспечить воздухообмен для удаления большого количества влаги, выдыхаемой коровами. Если коровники закрыты слишком плотно, они станут влажными и вонючими, что приведет к нездоровой среде для коров и сырости, наносящей вред зданию.

Управление коровниками с целью поддержания определенной температуры для удобства оператора или оборудования может привести к ухудшению условий содержания коров. Температура внутри сараев с небольшой изоляцией или без нее должна быть не более чем на 10 градусов выше, чем температура снаружи. В коровниках с умеренным уровнем изоляции и утепленными шторами можно эксплуатировать температуру на 30-40 градусов выше, чем наружная температура в экстремально холодную погоду. Когда температура наружного воздуха падает ниже нуля градусов по Фаренгейту, эти коровники будут опускаться ниже нуля, если будет обеспечен адекватный воздухообмен для удаления влаги.

Главный вопрос по вентиляции: «Что лучше для коровы?» Если коровник с беспривязным содержанием недостаточно проветривается и наполняется влажным воздухом зимой или жарким душным воздухом летом, корова и ее продуктивность пострадают, а значит, и рентабельность фермы.

Подготовлено Робертом Э. Грейвсом, почетным профессором сельскохозяйственной инженерии, и Майклом Брюггером, адъюнкт-профессором сельскохозяйственной инженерии Университета штата Огайо

Улучшение вентиляции в молочных коровниках

Многие проблемы со здоровьем и финансовые проблемы, связанные с повышенной влажностью, запахом и высокими температурами, могут быть значительно уменьшены за счет улучшения вентиляции в молочных коровниках. Повышение температуры является прямым фактором теплового стресса. У молочных коров, испытывающих тепловой стресс, снижается потребление корма, снижается плодовитость и снижается надои. Если тепловой стресс не уменьшить, это может привести к крупным финансовым потерям. Дизайн коровника, в том числе конструкция крыши, размеры коровника, близость соседних коровников и общая ориентация, имеют решающее значение для максимизации естественного потока воздуха. Правильное использование вентиляторов, штор и датчиков температуры может еще больше улучшить вентиляцию в коровнике. Ниже обсуждаются конкретные изменения, которые можно внести для улучшения вентиляции коровника.

Проектирование нового амбара

• Уклон крыши

Уклон крыши позволяет влаге и газам проникать внутрь амбара и быстро подниматься к вентиляционному отверстию конька. Предпочтительно уклон крыши должен составлять 4 фута в вертикальном направлении на каждые 12 футов в горизонтальном направлении или 4:12. Более низкие или крутые уклоны крыши могут не подходить для дойных коров.

• Коньковая вентиляция

Коньковая вентиляция в сочетании с рекомендуемым уклоном крыши позволяет более теплому воздуху выходить из верхней части коровника. Вентиляционное отверстие конька должно быть шириной один фут с дополнительными тремя дюймами на каждые 10 футов общей ширины конструкции сарая свыше 40 футов. Если используется заглушка конька, расстояние между заглушкой и находящейся под ней крышей должно быть не менее трех четвертей ширины вентиляционного отверстия конька. Например, расстояние между коньком конька и крышей ниже для конькового вентиляционного отверстия шириной 1 фут или 12 дюймов должно составлять 9дюймы.

• Отверстия в боковых стенах

В среднем высота боковой стенки должна составлять от 14 до 16 футов, чтобы большое количество воздуха могло входить и выходить из коровника. В сочетании с хорошей конструкцией крыши эффект естественного охлаждения быстрее выводит застоявшийся воздух с увеличением высоты карниза. Любые шторы амбара должны быть подняты для максимального притока воздуха летом.

• Ориентация коровников

Ориентация коровников должна быть с востока на запад. Поскольку солнце встает на востоке и садится на западе, прямые солнечные лучи сведены к минимуму. Кроме того, в некоторых местах ориентация восток/запад совпадает с направлением естественного потока наружного воздуха, что облегчает циркуляцию воздуха по всему коровнику.

• Близость других коровников

Если соседние молочные коровники расположены слишком близко, естественная вентиляция будет снижена. Минимальное рекомендуемое расстояние между соседними амбарами составляет 80 футов. Чем больше молочный коровник, тем большее расстояние должно быть между коровниками (100 футов или более, рекомендуемое для более крупных конструкций молочных коровников).

Улучшение вентиляции коровника

• Шторки

Шторки, используемые в качестве боковых стенок, можно отрегулировать для максимального притока воздуха в зависимости от сезона. Как упоминалось ранее, шторы должны быть полностью подняты летом, чтобы максимизировать приток воздуха. Зимой отсутствие потока воздуха приведет к образованию конденсата, что приведет к появлению неприятного запаха и влажности. Шторы должны оставлять открытое пространство в верхней части коровника, открывая половину ширины проема конька, чтобы воздух все еще мог проходить по всему коровнику с минимум 4 воздухообменами в час.

• Расположение вентилятора

• Высокопроизводительные низкоскоростные вентиляторы (HVLS)

Вентиляторы HVLS используются для циркуляции естественного воздуха во всех зонах коровника. Эти вентиляторы названы из-за их большого размера (диаметр от 8 до 24 футов) и низкой скорости вращения (45 оборотов в минуту для 24-футового вентилятора). Для 24-футового вентилятора HVLS между вентиляторами должно быть 60 футов, если они проходят по центру коровника прямо над кормовым проходом. При правильном использовании влажность, тепло и запах могут быть значительно уменьшены.

• Корпусные вентиляторы

Корпусные вентиляторы, также известные как простые циркуляционные вентиляторы, меньше, чем вентиляторы HVLS. Эти вентиляторы могут обеспечить улучшенную циркуляцию воздуха, если их достаточное количество будет размещено вокруг коровника. Как правило, эти вентиляторы могут иметь размер от 36 до 50 дюймов и, следовательно, должны располагаться на расстоянии 30 футов для 36-дюймовых вентиляторов и 40 футов для 48-дюймовых вентиляторов под углом, который находится ниже выхода предыдущего вентилятора. Чем больше вентилятор, тем больше места потребуется между ними. Размещение вентиляторов должно быть сосредоточено над коровниками и кормовыми проходами.

Воздушный поток от этих вентиляторов может быть уменьшен из-за плохого обслуживания. Поэтому необходим уход. Лопасти вентилятора и решетки следует очищать от грязи и пыли. Регулярная смазка, регулировка, подтяжка ремней вентилятора и замена поврежденных вентиляторов должны выполняться перед каждым летним сезоном.

• Автоматическое управление вентилятором

Работа вентилятора должна зависеть от колебаний наружной температуры во избежание перегрева. Например, повышение температуры наружного воздуха должно привести к увеличению общего использования вентилятора. При использовании автоматической системы контроля температуры вентиляторы должны включаться при температуре от 65°F до 68°F и выключаться при температуре ниже этой.

Даже малейшие изменения в размерах коровника могут сильно повлиять на воздушный поток. Таким образом, тщательно продуманный первоначальный проект коровника может обеспечить максимальную вентиляцию, предотвращающую различные проблемы со здоровьем и финансами.
