Системы вентиляции животноводческих комплексов и ферм
Поступление свежего воздуха и отток использованного необходимы не только в жилых и офисных помещениях. В различных хозяйственных постройках, где содержатся животные, вентиляция напрямую влияет на получаемый результат. В частности, от комфортных условий коровьего стада зависят надои, а значит и прибыль. Вентиляция в коровнике должна быть эффективной, качественной и полноценной.
Современные коровники строят из железобетонных элементов. В таких прочных крытых конструкциях практически нет движения воздуха. Температура внутри помещения зависит от внешних факторов, от погоды. В холодное время года в таких коровниках низкая температура, в жаркое время – душно.
Принцип системы вентилирования
В то же время отходы жизнедеятельности коров выделяют много аммиака в воздух. Если он не выходит, и ему на замену не приходит свежий и чистый кислород, то в таком помещении скапливается влага, возникает ускоренное развитие болезнетворных микроорганизмов.
Такая нездоровая атмосфера угрожает возникновением различных болезней среди скота. Также уменьшаются надои, что существенно подрывает финансовую прибыль хозяина. Скопление углекислого газа и аммиака вызывает вялое состояние, как людей, так и животных. Могут ощущаться рези в глазах и сухость во рту.
Вентиляция в коровнике способна решить эти проблемы. Регулярное поступление чистого воздуха значительно улучшает условия пребывания скота в помещении. Быстрый вывод углекислого газа и аммиака улучшает состояние, как коров, так и обслуживающих их людей.
КАК РАССЧИТАТЬ НЕОБХОДИМУЮ МОЩНОСТЬ ВЕНТИЛЯЦИИ?
Для того чтобы спроектировать и установить эффективную вентиляционную систему в коровнике, необходимо учесть несколько факторов:
Расчёт вентиляции в коровнике
- Размер помещения – для того, чтобы вентиляция была достаточной для поддержания необходимого микроклимата, нужно учитывать объем воздуха, который нуждается в очистке.
- Высота потолка – некоторые конструкции вентиляции не могут быть установлены на низкий потолок, поэтому коровники проектируются с уклоном кровли 40%.
- Климатические условия – в разных регионах есть разные температурные режимы. Логично, что системы притока воздуха, которые приемлемы в южных городах, могут оказаться совершенно неэффективными и неподходящими для более холодных районов.
- Особенности потоков ветра – чтобы не возникло излишней продуваемости помещений, сквозняков, а также обратной тяги, необходимо детально изучить направления ветра, присущие местности.
Изучив все эти параметры, можно смело составлять проектный план вентиляции. Это обеспечит гарантированную эффективность и достаточность системы.
ЕСТЕСТВЕННАЯ ВЕНТИЛЯЦИЯ КОРОВНИКА
Естественный тип вентиляции
Смена воздуха при естественной вентиляции происходит благодаря отверстиям в конструкции коровника. Через потолок выводится теплый влажный использованный воздух, а проемы в стенах служат для притока свежего.
Плюсы вентиляционной системы:
-возможность самостоятельной установки системы, так как механизм монтажа довольно простой.
-низкая цена на элементы конструкции.
-надежность и долговечность.
ОБОРУДОВАНИЕ ДЛЯ ВЕНТИЛЯЦИИ КОРОВНИКОВ
Для усовершенствования системы естественного оттока и притока воздуха было разработано оборудование, делающее процесс более эффективным и удобным:
1. Свето-аэрационный конек.
Свето-аэрационный конек – это конструкция, которая устанавливается на крышу коровника. Полупрозрачный поликарбонат обеспечивает освещение помещения без использования электроприборов, а элементы конструкции сделаны так, что благодаря им обеспечивается отток использованного грязного влажного воздуха
2. Подъемные вентиляционные шторы.
Вентиляционные шторы – это оборудование, которое устанавливается на проемы в стене здания. За счет движения штор регулируется приток воздуха.
Эти элементы значительно улучшают микроклимат помещения и обеспечивают больший комфорт по сравнению с естественной вентиляцией.
Компания «ПМ-Комплект» занимается производством и монтажом оборудования для вентиляции коровников, а именно вентиляционных штор (рулонных и секционных) и свето-аэрационных коньков.
Вентиляция в коровнике поставки по всей России
Для доения
Для содержания КРС и МРС
Для охлаждения и переработки молока
Для приготовления и раздачи кормов
Реконструкция и строительство новых коровников
Вопросы по сопровождению клиента
На данный товар цена рассчитывается индивидуально
Запросить расчет цены
Описание и характеристики
Санитарные нормы к микроклимату в коровнике
Согласно требованиям СНиПа 2.10.03-84 животноводческие комплексы должны быть оборудованы системой вентиляции. По санитарным нормам, помещение, в котором находятся животные, должно вентилироваться круглогодично – в том числе в холодное время года. Зимой смена воздуха в помещении проводится до четырех раз в день. Летом в жаркую погоду этот показатель возрастает до 100 раз в день.
Разгонный осевой вентилятор используется на фермах, где содержится КРС и МРС, устройство предназначено для обдува животных, избавления от теплового стресса в жаркую погоду и удаления аммиака.
Вентилятор имеет 6 лопастей, изготовленных из нержавеющей стали, корпус выполнен из высокопрочный оцинкованной стали, асинхронный двигатель имеет класс защиты IP55 (защита от пыли, дождя), уровень звуковой мощности не превышает 64 дБ.
За счет ременного привода разгонный вентилятор обладает: большей производительностью, не требует замены подшипников, характеризуется более низким потреблением тока, простой заменой двигателя.
Вентилятор подвешивается над стойлами под углом 10-15°. На высоте от 2,5 м от пола. Крепить вентиляторы можно на цепи или стальные тросы под потолком.
Вентиляционная система предназначена в том числе и для поддержания оптимального уровня влажности воздуха. В жаркое время года этот показатель не должен превышать 40%. Если этот показатель будет выше нормы, то велика вероятность получения теплового стресса, который напрямую влияет на уровень продуктивности.
Это недопустимо. В телятниках нужно следить еще за одним важным показателем – содержание углекислоты. В норме этот показатель не должен превышать 0,2%. Показатель также регулируется с помощью системы вентиляции.
Вентиляцию в коровнике подразделяют на два типа – это искусственная и естественная вентиляция. Естественная система вентиляции основывается на естественной циркуляции воздуха в помещении без автоматических систем вентилирования. Для того, чтобы использовать такую систему, необходимо предусмотреть наличие отверстий для проветривания помещения. К числу систем, которые помогают создать естественное вентилирование воздуха, можно отнести вентиляционные окна и светоаэрационные коньки.

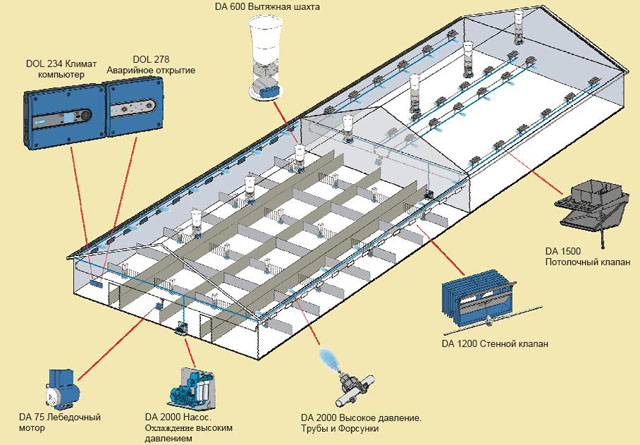

Искусственная вентиляция – автоматизированная система подачи воздуха. Она планируется еще на этапе создания проекта коровника. Это, безусловно, довольно эффективный способ формирования микроклимата. Однако встроить искусственную систему в уже готовый комплекс довольно сложно. И еще один минус – слишком высокая цена проекта искусственной вентиляции с установкой.
В строительстве современных коровников предпочтение отдается железобетонным конструкциям. Их теплопроводные свойства таковы, что летом в таком коровнике жарко, а зимой холодно. Это является следствием того, что в помещении образуется конденсат, повышается влажность. Кроме того, в коровнике происходит постоянное скапливание паров аммиака. Такие условия являются идеальной средой для размножения болезнетворных бактерий. Возможна ли высокая продуктивность в этом случае? Сомнительно. Именно поэтому при строительстве и оборудовании коровника стоит тщательно продумать систему вентиляции.
Понимание принципов вентиляции стойла для телят
Нажмите здесь, чтобы просмотреть в формате pdf: Понимание принципов вентиляции стойла для телят
Джессика Гетчел, B.S.
Понимание основных принципов вентиляции телятников важно для оценки множества различных вариантов вентиляции, доступных сегодня. Не существует единой системы вентиляции, подходящей для любой ситуации, потому что каждый телятник уникален по своей структуре и планировке.
Целью правильно спроектированной системы вентиляции должно быть постоянное обеспечение чистым свежим воздухом для здорового развития телят. Вентиляция отвечает за удаление накопленного тепла, влаги, переносимых по воздуху патогенов и вредных газов из окружающей среды животного. Эти факторы поддерживают необходимость вентиляции круглый год, поскольку влага, патогены и газы постоянно выделяются, а накопление этих факторов приводит к респираторному стрессу у телят.
Правильное соблюдение следующих трех основных принципов вентиляции телятника может обеспечить наилучшее качество воздуха для ваших телят:
1) Объем свежего воздуха
2) Скорость воздуха на уровне телят
3) Распределение свежего воздуха
Свежий Объем воздуха
Количество свежего воздуха, поступающего в коровник, называется объемом. Свежий воздух подается в коровник для удаления и разбавления накопленного тепла, влаги, переносимых по воздуху патогенов и вредных газов. По мере увеличения уровня этих загрязняющих веществ в воздухе возрастает потребность в большем объеме свежего воздуха для достижения надлежащего качества воздуха.
Скорость, с которой этот объем свежего воздуха поступает в коровник, определяет скорость воздухообмена. Промежуток времени, в течение которого весь объем воздуха, содержащегося в коровнике, совершает один оборот, называется одним воздухообменом. Рекомендуемая частота воздухообмена зависит от сезона.
В телятниках с механической вентиляцией объем, подаваемый в коровник, можно рассчитать по мощности вентилятора. Производительность вентилятора измеряется в кубических футах в минуту. Сложение кубических футов в минуту каждого вентилятора, всасывающего свежий воздух в коровник, даст общий объем свежего воздуха, поступающего в коровник в минуту. Необходимо знать как объем свежего воздуха, поступающего в минуту, так и общий объем коровника, чтобы рассчитать общий воздухообмен коровника (рис. 1). Вентиляторы, которые не связаны напрямую с источником свежего воздуха, например панельные или корзинчатые, считаются вентиляторами рециркуляции. Эти вентиляторы отлично подходят для увеличения скорости воздуха и могут помочь уменьшить жару летом, но их не следует учитывать при расчете объема свежего воздуха, поступающего в коровник.
По данным Ветеринарной школы Университета Висконсина, правильно вентилируемые телятники должны иметь четыре воздухообмена зимой, от 10 до 20 воздухообменов весной и осенью и 40 воздухообменов летом.
Школа ветеринарной медицины Университета Висконсина также имеет рекомендации по объему, основанные на плотности посадки телят. Зимой они рекомендуют от 15 до 30 кубических футов в минуту свежего воздуха на теленка. К сожалению, в коровниках с естественной вентиляцией невозможно точно определить объем воздуха, поступающего в коровник, из-за непостоянных погодных условий и скорости ветра.
Скорость воздуха на уровне икр
Скорость воздуха показывает, насколько быстро воздух достигает икр. Как и требования к объему воздуха, рекомендации по скорости воздуха меняются в зависимости от сезона. Важно оценить, как меняются скорости воздуха в течение года, так как быстрый воздух, необходимый для снижения жары летом, может вызвать вредную сквозняк зимой. В холодную погоду скорость воздуха для телят не должна превышать 60 футов в минуту.
Скорость воздуха в летнее время регулируется менее строго, но опыт показывает, что скорость воздуха 200 футов в минуту или выше необходима для борьбы с жарой.
В самые жаркие дни часто дует слабый ветер, что может вызвать тепловой стресс. Открытие штор в боковых стенках с естественной вентиляцией — отличный способ обеспечить приток воздуха. Однако, поскольку эта система зависит от естественного бриза, который может быть непостоянным, эти системы не могут обеспечить постоянную скорость воздуха, характерную для механических вентиляторов.
Распределение свежего воздуха
Распределение воздуха описывает места подачи свежего воздуха по всему коровнику. Наиболее важным аспектом распределения свежего воздуха является равномерная подача свежего воздуха по всему коровнику на уровне телят. Многие системы вентиляции соответствуют требованиям по объему и скорости воздуха, но не обеспечивают подачу свежего воздуха на уровне телят из-за препятствий в коровнике. Воздушный поток следует по пути наименьшего сопротивления, и препятствие, такое как высокая бетонная стена колена или прочная панель загона, может отклонить поток воздуха от его намеченной цели: ваших икр.
Существует несколько методов, позволяющих направлять воздух к икрам. Некоторые вентиляционные системы работают с перегородками, чтобы создать препятствия над икрами, заставляя воздух перенаправляться вниз на уровень икр. Системы с трубками положительного давления могут определять направление свежего воздуха расположением отверстий в трубке. Некоторые машины для выращивания телят удлиняют кожух вытяжного вентилятора, который достигает высоты теленка, вытягивая воздух непосредственно из окружающей среды теленка (рис. 2). Фанерный ящик, установленный над вытяжным вентилятором, будет удалять из коровника нижние 3-4 фута грязного воздуха, а также будет способствовать прохождению свежего воздуха из трубы положительного давления вниз и через уровень телят. При присоединении коробки к вентилятору обеспечьте два квадратных фута входной площади на каждые 1000 кубических футов в минуту, чтобы избежать снижения производительности вентилятора.
Зимой самое сложное время года, чтобы определить, распределяется ли свежий воздух на уровне голени, так как правильно установленная система вентиляции не должна иметь видимых признаков движения воздуха, таких как движущаяся солома.
Чтобы лучше оценить поток воздуха в коровнике зимой, производители могут использовать тест на запотевание в качестве визуального инструмента (рис. 3). Введение тумана рядом с впускным отверстием наружного вентилятора продемонстрирует путь наружного воздуха, попадающего в коровник. Производители также могут ввести туман в центр коровника, чтобы увидеть, где он выдыхается и как быстро рассеивается. Цель состоит в том, чтобы выпустить весь туман в течение 15 минут или меньше с момента его попадания в сарай. Этот тест также может помочь определить области неподвижного воздуха, известные как мертвые зоны.
Хорошо спроектированная система вентиляции, обеспечивающая надлежащий объем, скорость и распределение воздуха, благотворно влияет на здоровье телят за счет улучшения качества воздуха. Он будет делать это за счет удаления накопленного тепла, влаги, переносимых по воздуху патогенов и вредных газов. Понимание принципов вентиляции телятников позволит животноводам критически оценить доступные варианты вентиляции и, в конечном итоге, обеспечить наилучшее качество воздуха для своих телят.
Основы вентиляции стойла 9 0001
Для вашего поста Каркасное или каркасное здание, чтобы оно функционировало должным образом, должно быть больше, чем просто здание. Это должна быть законченная система, спроектированная и построенная для обеспечения хорошего качества воздуха в помещении. Далее вы узнаете, почему ключом к достижению этой цели является вентиляция стойлового амбара.
Качество воздуха является критическим фактором для благополучия самого каркасного здания, а также всего, что может находиться внутри него – от транспортных средств и оборудования, до скота и лошадей, до вас и вашей семьи .
Принятие мер по обеспечению хорошего качества воздуха в вашем каркасном здании, помимо прочего, сделает его более прохладным в жаркие дни, предотвратит попадание влаги на вас и ваши вещи, а также поможет вам оставаться в большей безопасности и комфортнее, когда вы повторно в нем.
Итак, как вы можете помочь создать хорошее качество воздуха в помещении? Все сводится к управлению потоком воздуха с помощью подходящей системы вентиляции коровника. Давайте рассмотрим основы вентиляции и выясним, какая система может подойти именно вам.
Вентиляция 101: приток и отток
Чтобы понять, как работает правильная вентиляция, рассмотрим анатомию базовой пассивной системы вентиляции коровника.
Вентилируемые хребты: вон с влажным, спертым воздухом
Процесс начинается с того, что теплый влажный воздух поднимается внутри вашего амбара. (В случае облицованного здания с потолком воздух поднимается на чердак здания.)
Как показано на диаграмме, тепловая конвекция –, по сути, перемещение тепла посредством движения жидкости – заставляет воздух выходить через гребневое отверстие. (В стандартной комплектации мы предоставляем нашим клиентам экономически выгодную вентиляцию Flow-thru Ridge Vent с различными вариантами, если зданию требуется дополнительная вентиляция).
который дополнительно вытягивает теплый воздух через вентиляционное отверстие хребта.
Вентилируемые карнизы: с более прохладным и свежим воздухом
Когда этот теплый воздух с повышенной влажностью выходит через коньковые вентиляционные отверстия, внутри здания создается отрицательное давление воздуха.
И вот тут в игру вступают вентилируемые карнизы.
Вентилируемые карнизы — это инь к янь вентилируемого конька. Они позволяют отрицательному давлению воздуха втягивать более прохладный воздух с низкой влажностью снаружи. (Другие отверстия, такие как двери и окна, могут облегчить этот процесс.)
Вуаля: в двух словах это пострамная вентиляция.
Обеспечение баланса между притоком и оттоком
Неудивительно, что универсальная вентиляция — не лучшее решение. Для наиболее эффективной работы вентиляции необходимо соблюдать баланс между притоком и оттоком воздуха. И это требует внимательного рассмотрения.
Вы хотите убедиться, что ваша вентиляция соответствует типу вашего здания и тому, что у вас есть в нем. Ваш проектировщик здания должен быть в состоянии рассчитать потребности вашего здания для достижения оптимального притока и оттока.
Вы также можете обратиться в местную компанию Wick Builder, чтобы рассчитать потребности в вентиляции вашего здания.
Когда вам нужно нечто большее, чем обычная система пассивной вентиляции?
Базовая вентиляционная система, описанная выше, прекрасно подходит для многих типов стойловых построек. Однако есть ситуации, когда вам может понадобиться дополнительная вентиляция. Вот несколько типичных примеров:
Отверждение нового бетона. Новый бетон выделяет влагу во время периода отверждения. Общее эмпирическое правило заключается в том, что для высыхания одного дюйма бетонной подушки требуется от одного до двух месяцев, в зависимости от уровня влажности и температуры.
Моющее оборудование.
Частая мойка оборудования или транспортных средств внутри стоечно-каркасного здания увеличивает влажность воздуха и создает потребность в дополнительной вентиляции. Бетон пористый и будет удерживать воду, даже если у вас есть стоки в полу и ваши двери открыты, пока вы моете.
Хранение материалов, выделяющих газы. Если вы храните химические вещества, такие как удобрения или другие вещества, выделяющие газ, в закрытом здании, вам необходима усиленная вентиляция.
Использование химикатов. Использование аэрозольной краски, высокопрочных чистящих материалов или других сильнодействующих химикатов требует хорошо проветриваемой среды.
Содержание животных. Когда крупные животные, такие как домашний скот и лошади, дышат, потеют и производят отходы, у вас будет более высокий уровень влажности и запаха, и, следовательно, потребуется больше вентиляции для улучшения качества воздуха.
Использование в качестве жилого помещения.
Если вы планируете работать или жить – или просто проводить много времени – в пост-рамке, вам потребуется дополнительная вентиляция. На самом деле, коммерческие и жилые строительные нормы и правила определяют количество «поворотов воздуха», необходимых в занимаемом людьми пространстве, чтобы обеспечить надлежащее качество воздуха для поддержания хорошего здоровья.
Какие варианты доступны, если вам нужна дополнительная вентиляция?
Если вам нужна дополнительная вентиляция, существует ряд возможностей: от вариантов пассивной вентиляции с большим объемом до различных систем принудительной вентиляции.
Варианты пассивной вентиляции
Открытые гребни. Они используются в животноводческих помещениях с более высокой плотностью размещения и максимизируют пассивный воздушный поток через область конька. Однако Мать-природа может посылать дождь и снег через открытый хребет, поэтому убедитесь, что ваше здание спроектировано должным образом.
Коньковые вентиляционные отверстия RV-35 и RV-100. Эти стандартные пассивные вентиляционные отверстия с более высоким профилем обеспечивают больший объем воздушного потока через конек, но при этом обеспечивают защиту от непогоды.
Вентилируемые купола. Вентилируемый купол устанавливается поверх конька крыши и может использоваться в сочетании с другими системами вентиляции конька.
Фронтонные вентиляционные отверстия. Они расположены высоко на фронтоне на чердаке, в идеале на обоих концах здания, чтобы воздух мог входить и выходить из здания.
Варианты принудительной вентиляции
Чердачные вентиляторы или вентиляторы. Установленные либо на фронтоне с открывающимися и закрывающимися ставнями, либо под закрытым вентиляционным отверстием на крыше, они могут перемещать большое количество воздуха и могут срабатывать в зависимости от температуры или уровня влажности.
Вентилируемые купола с электроприводом. Эти электрические вентиляторы монтируются в куполе и также могут запускаться в зависимости от уровня температуры или влажности.
Вытяжные вентиляторы. Подобно обычному вентилятору для ванной комнаты, их можно использовать для удаления влаги, пара или запахов из внутренних помещений или комнат под чердаком. Используйте подходящую систему фильтрации для типа удаляемых выхлопных газов.
Воздухообменники. Этот вариант обычно используется в жилых и коммерческих помещениях при обмене внутреннего воздуха, который нагревается или охлаждается.
Когда влажный воздух встречается с холодной крышей: особое примечание о конденсации
Когда температура и влажность достигают точки росы, влага конденсируется на нижней стороне неизолированной металлической крыши. А когда образуется много конденсата, образуются капли воды и начинают падать, потенциально повреждая все, что находится внизу.
Традиционным методом борьбы с конденсатом является теплоизоляция крыши таким образом, чтобы температура на внутренней панели крыши никогда не достигала точки росы.
Однако есть более простые и экономичные решения. Если вы не планируете изолировать все здание, вам следует подумать об установке какой-либо системы контроля конденсации на нижней стороне крыши.
Например, Wick Buildings предлагает мембрану для предотвращения образования конденсата DripStop, которая доставляется на строительную площадку уже на месте и устанавливается вместе с кровельными панелями. (Мембрана является самоклеящейся и наносится на панели на этапе подготовки к строительству.)
Правильная вентиляция — залог спокойствия
Если вам в первую очередь нужно каркасное здание, то вам нужна хорошая вентиляция. Независимо от того, что входит и что происходит в вашем здании, должны применяться основные принципы правильной вентиляции коровника.
Итак, выбираете ли вы маршрут «сделай сам» или используете конструктор, убедитесь, что вы определили все способы использования вашего здания.
