Принудительная система вентиляции
Принудительной (искусственной или механической), называют систему вентиляции, в которой воздух перемещается при помощи дополнительных механических устройств (вентиляторов). Принудительная вентиляция, может быть: приточной, вытяжной, приточно-вытяжной. Состоит принудительная вентиляция из следующих компонентов: вентилятор, шумоглушитель (обычно их ставиться два, до и после вентилятора). Система воздуховодов, воздухораспределительные устройства (диффузоры, решётки). Система управления.
- Вытяжная система принудительной вентиляции может быть общеобменной(1 или местной(2.
Важно знать: Вытяжную вентиляцию из туалетов, ванных комнат, кухонную вытяжку (над плитой) нельзя подключать к общеобменной системе вентиляции — это запрещено действующими нормами СЭС. Эти же нормы запрещают выводить эти системы местной вытяжной вентиляции на внешние стены здания при помощи наружной решётки. Утилизируемый воздух, при помощи вертикального воздуховода (свечки), необходимо поднимать выше уровня кровли.
- Приточная система принудительной вентиляции, служит для обеспечения помещения свежим воздухом оптимальной температуры. Поэтому, кроме общих для механической вентиляции вентилятора и глушителей к системе притока добавляются устройства водухоподготовки(3.
- Приточно–вытяжная вентиляция, самая оптимальная система. Количество приточного воздуха в ней сбалансировано с количеством выходящего. Кроме того при применении системы рекуперации, в двое сокращаются эксплуатационные расходы на обогрев или охлаждение приточного воздуха.
Основные компоненты применяемые в принудительной системе вентиляции.
- Автоматическая воздушная заслонка — служит для перекрывания потока воздуха, когда система не работает. Управляется системой автоматики.
- Обратный клапан («бабочка») — механическое запорное устройство, которое пропускает воздух в одном направлении.
- Воздушный фильтр — служит для очистки приточного воздуха.
- Калорифер (4 — служит для подогрева приточного воздуха. В системах приточной вентиляции применяют водяные или электрические нагреватели.
- Канальный кондиционер — cлужит для охлаждения приточного воздуха. Кондиционер не является необходимым компонентом приточной системы, но значительно повышает комфорт в помещении.
- Рекуператор — устройство, значительно повышающее КПД современных вентиляционных систем. Принцип действия прост, входящий воздух подогревается выходящим.
В системах приточной вентиляции применяют водяные или электрические нагреватели.Важно знать: Приточная система до калорифера обязательно утепляется, если этого не сделать появится конденсат, а за ним плесень. В случае применения канального кондиционера, утепляются все воздуховоды после кондиционера.
(1 Общеобменная вентиляция — обеспечивает весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха . Дополнительно они должна выполнять подготовку воздуха: удалять избыток влаги‚ тепла‚ загрязнений.
(2 Местная вентиляция — обеспечивает снабжение чистым воздухом конкретных мест и удаление загрязненного с точек где он образуется.
Как правило, ее устраивают в больших помещениях с ограниченным числом работающих — воздухообмен происходит только на рабочих местах.
(3 Воздухоподготовка — обработка воздуха для придания ему качеств, отвечающих технологическим или санитарно-гигиеническим требованиям
(4 Калорифер (или канальный нагреватель) — прибор для нагревания воздуха в помещении, состоящий из труб, по которым циркулирует горячая вода, пар или горячий воздух.
Типы систем вентиляции
Вентиляция необходима в каждом помещении, производство это или офис, ресторан или спортивный зал, квартира или загородный дом. Основное назначение вентиляции — обеспечение воздухообмена в помещении. Для нормальной жизнедеятельности человека важен не только объем воздуха, но также его качество: свежесть, степень очистки, температура, при необходимости влажность и другие параметры.
Вентиляция обеспечивает поддержание температуры приточного воздуха, однако не стоит путать воздушное отопление и приточную вентиляцию.
Приточная вентиляция, в первую очередь, обеспечивает подачу свежего воздуха, вытяжная — удаление вредных веществ и теплоизбытков. Таким образом, идет постоянный процесс замещения отработанного воздуха помещения на свежий воздух с улицы.
Всем известен самый простой способ вентиляции – естественная вентиляция.
Приток свежего воздуха в помещение обеспечивается через открытые окна, двери и неплотности конструкций, а вытяжка осуществляется через каналы в стенах или шахты. Современные герметичные стеклопакеты значительно уменьшили теплопотери, однако это напрямую повлияло на приток свежего воздуха — он стал минимальным, вследствие чего нарушилась работа как естественного притока воздуха, так и вытяжки.
Важно отметить, что в зависимости от назначения помещения, также бывает необходима фильтрация, подогрев или охлаждение приточного воздуха, увеличение объема вытяжного воздуха или приточного, контроль влажности в помещении и т.д. С такими задачами уже может справиться только механическая или так называемая принудительная, когда уже будут задействованы вентиляторы, теплообменники, фильтры и элементы автоматики.
Существуют различные комбинации таких систем. И приток и вытяжку осуществляет вентиляционная система или на вытяжку установлен вентилятор, а приток обеспечивается через подсос воздуха в неплотностях на окнах, дверях или других проёмах; или же для нормированного принудительного притока в помещении установлен проветриватель.
Если естественный приток воздуха нарушен вследствие высокой герметичности помещения, то даже принудительная вытяжка с вентилятором будет работать вхолостую — вентилятор просто не сможет выйти на параметры, заявленные производителем. Свежий приточный воздух в количестве соответствующем нормам может обеспечить только система принудительной приточной вентиляции, которая будет его очищать и подогревать. А для распределения воздуха в разные помещения применяют воздуховоды и решетки.
Механическая вентиляция делится по нескольким классификациям.
Так, в зависимости от того, на какое количество зон работает вентиляция, различают типы вентиляции: местная (децентрализованная) и общеобменная (централизованная).

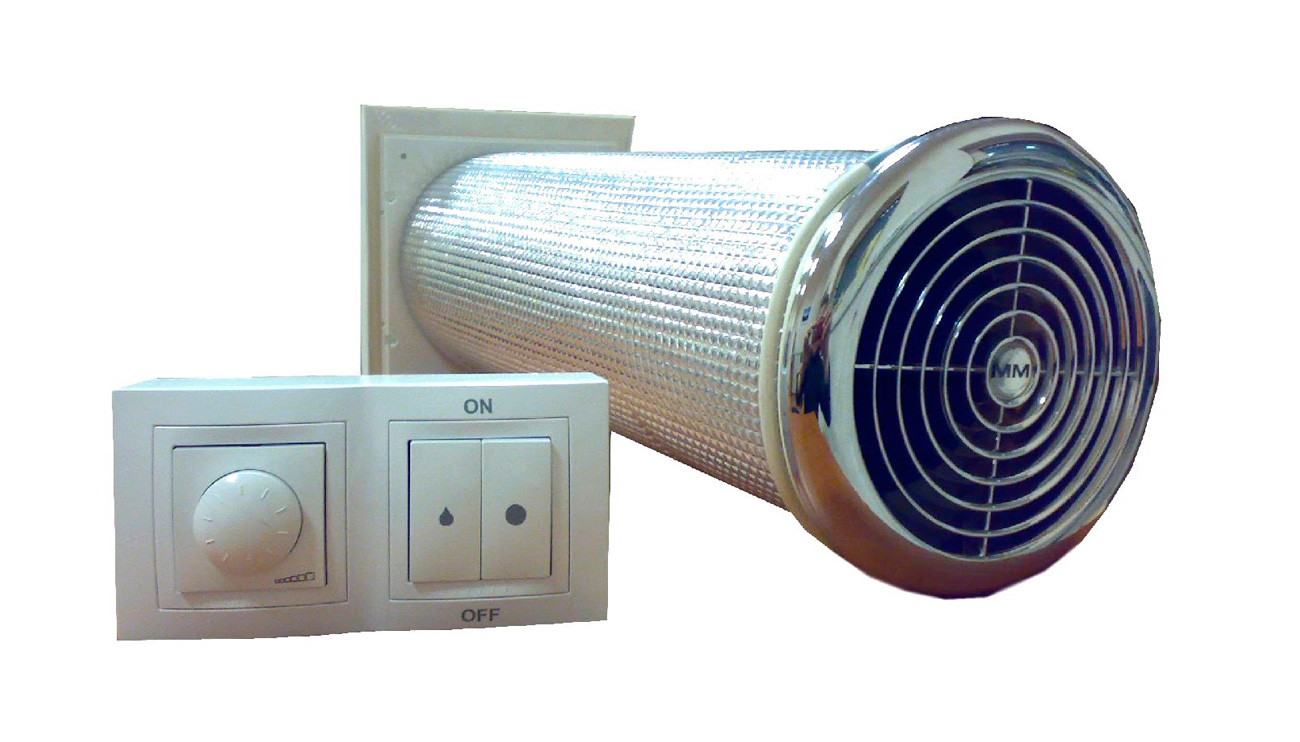

Местная вентиляция служит для подачи или забора воздуха в определенном месте. Чаще всего ее применяют, когда места вредных выделений локализованы, и важно не допустить их дальнейшего распределения по всему помещению, например, кухонная вытяжка. В основном же, такой тип вентиляции встречается на производстве.
Когда же нам нужно обеспечить вентиляцию всего помещения, то применяется общеобменная вентиляция. Тут тоже существует разделение: приточная, вытяжная вентиляция, и приточно-втяжная.
Приточная вентиляция служит для подачи свежего воздуха в помещения. При необходимости, подаваемый воздух может нагреваться или охлаждаться, увлажняться, а также очищаться от пыли. Вентиляция может осуществляться как компактными установками, так и сборными.
Вытяжная вентиляция предназначена для удаления воздуха из помещения. В зависимости от требований система может быть или в виде вытяжной установки, в составе которой будет вентилятор, фильтр, или упрощена всего лишь до одного вентилятора в системе, так как вытяжной воздух не требует нагрева или охлаждения.
Когда установлен комплекс из приточной и вытяжной установок, их совместная работа организует в помещении приточно-вытяжную вентиляцию. При этом установки могут быть как отдельными, так и совмещенными — приточно-вытяжными.
Работа приточной и вытяжной установок должна быть сбалансирована по производительности, иначе велика вероятность образования разряженного или избыточного давления, что может привести к сквознякам, сложности открытия или закрытия дверей.
Приточно-вытяжные установки чаще всего комплектуются рекуператором или камерой смешения для сбережения энергии, затрачиваемой на нагрев воздуха.
Все эти системы могут поставляться на объект как готовые моноблочные, так и наборные.
Моноблочная система вентиляции представляет уже готовое решение, все компоненты которой размещены в едином тепло-шумоизолированном корпусе, благодаря чему их можно разместить в жилых помещениях. Также, уже на производстве, все элементы моноблочной системы отлаживаются и тестируются, что значительно упрощает монтаж, и сводит к минимуму ошибки при подключении установок.
Наборная система вентиляции собирается из отдельных компонентов модульной вентиляции, таких как: вентилятор, фильтр, глушитель, гибкая вставка, нагреватель, система автоматики и т.д. Такие системы требуют профессионального подбора, и уже не имеют такой компактности, как моноблочная система.
Мы готовы предложить вам различные варианты решения вентиляции вашего объекта, обладая большим опытом работы подбора и поставки вентиляционного оборудования под требования заказчика.
МЕХАНИЧЕСКАЯ — Вентиляция
- ДОМ
- ИСТОРИЯ
- ПРИНЦИПЫ
- ЕСТЕСТВЕННАЯ V МЕХАНИЧЕСКАЯ
- КЛИМАТИЧЕСКОЕ ВЛИЯНИЕ
- НОВАЯ ТЕХНОЛОГИЯ
- ПРИМЕРЫ
- ПРАВИЛА
Однако во влажном климате специализированные вентиляционные системы могут удалять лишнюю влагу из воздуха. Потолочные вентиляторы обычно рассматриваются как вентиляционные системы, поскольку они обычно являются самой заметной механической системой в здании; однако потолочные вентиляторы не обеспечивают реальной вентиляции, так как не поступает свежий воздух. Потолочные вентиляторы только обеспечивают циркуляцию воздуха в помещении с целью снижения воспринимаемой температуры путем испарения пота на коже находящихся в нем людей. Поэтому и горячий воздух поднимается вверх; Потолочные вентиляторы могут использоваться для обогрева помещения зимой за счет циркуляции тепла от потолка к полу.
Ротационный теплообменник
Потолочный вентилятор
ОСНОВНЫЕ МЕТОДЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ:
Напорная система
ВАКУУМНАЯ СИСТЕМА: вызывает приток свежего воздуха.
Это делается с помощью вытяжного вентилятора, расположенного на выходе из дымохода или дымовой трубы. Давление воздуха в здании несколько ниже, чем во внешней атмосфере. Однако для создания СБАЛАНСИРОВАННОЙ СИСТЕМЫ можно использовать комбинацию этих двух методов:
Сбалансированная система вентиляции
ПРЕИМУЩЕСТВА СБАЛАНСИРОВАННОЙ СИСТЕМЫ:- Улучшение качества воздуха в помещении. Сбалансированные вентиляционные системы подают свежий воздух в жилые и спальные помещения домов, в то же время отводя застоявшийся воздух с одинаковой скоростью из ванных комнат. Такой упреждающий подход к вентиляции может привести к улучшению качества воздуха в помещении.
- Повышенный комфорт. Здания с плотной конструкцией и сбалансированными системами вентиляции могут иметь меньше сквозняков и постоянную подачу наружного воздуха, что повышает комфорт.
- Улучшение здоровья. Несвежий воздух может вызвать проблемы со здоровьем. Это может быть причиной таких симптомов, как головные боли, сонливость и проблемы с дыханием.
- Снижение коммунальных платежей. На работу вентиляционных систем затрачивается меньше энергии, чем на нагрев и охлаждение чрезмерного количества наружного воздуха, проникающего в негерметичные дома. Дополнительную экономию можно получить, если эти системы оснащены теплообменным аппаратом или полным теплообменником. Это может привести к снижению счетов за коммунальные услуги, что сделает эксплуатацию домов менее дорогой.
- Приточно-вытяжные системы вентиляции могут быть оснащены теплообменником, который рекуперирует большую часть энергии нагрева и охлаждения из отработанного воздуха.
Механическая вентиляция и естественная вентиляция имеют множество применений, где они используются, но в большинстве современных интеллектуальных проектов оба используются для наибольшей эффективности и результативности.
Разъяснение «постоянной принудительной вентиляции» для входных работ PRCS.
Требования OSHA устанавливаются законом, стандартами и правилами. Наши пояснительные письма объясняют эти требования и то, как они применяются к конкретным обстоятельствам, но они не могут создавать дополнительные обязательства работодателя. Это письмо представляет собой интерпретацию OSHA обсуждаемых требований. Обратите внимание, что на наше руководство по правоприменению могут повлиять изменения в правилах OSHA. Кроме того, время от времени мы обновляем наше руководство в ответ на новую информацию. Чтобы быть в курсе таких событий, вы можете посетить веб-сайт OSHA по адресу https://www.osha.gov.
Г-н Дэваи Вонг
Начальник отдела управления проектами на Окинаве
Департамент армии
Инженерный округ армии США, Япония
APO AP 96338-5010
Уважаемый г-н Вонг!
Спасибо за ваш 11 июля 2005 г., письмо в Управление по охране труда (OSHA).
Ваше письмо было передано в Управление общеотраслевых правоприменительных мер Управления программы правоприменения (DEP) для получения ответа на ваши вопросы, касающиеся соблюдения Стандарта OSHA по ограниченным пространствам, требующим разрешения, 29.CFR 1910.146. Ваши вопросы были переформулированы ниже для ясности.
Вопрос 1: Что представляет собой «постоянная принудительная вентиляция» согласно 29 CFR 1910.146(c)(5)(ii)(E)?
Ответ: «Постоянная приточная вентиляция» означает систему подачи или устройство, обеспечивающее положительное давление в помещении, где работают работники. Когда во время входа используется постоянная принудительная вентиляция, которая следует альтернативным процедурам и разрешена в соответствии со статьей 29.CFR1910.146(c)(5)(i)(A)–(F), должны быть соблюдены следующие условия: во-первых, ни один сотрудник не может входить в помещение для разрешений до тех пор, пока принудительная вентиляция не устранит любую опасную атмосферу, обнаруженную в помещении.
Вопрос 2: Удовлетворяет ли требованиям OSHA использование переносного вентилятора для очистки воздуха во время технического обслуживания?
Ответ : В качестве непрерывной принудительной вентиляции можно использовать переносной вентилятор при условии, что он удаляет опасную атмосферу. Это зависит от нескольких факторов, таких как, помимо прочего, размер и конфигурация разрешенного пространства, включая количество и расстояние между отверстиями, такими как входные двери или вентиляционные отверстия, а также производительность вентилятора, например кубические футы на метр (CFM).
