Изучаем устройство вентиляции в бане, басту или другие системы. Без вентилирования никак – или угорим или баню сгноим
Содержание
- Значение термина “басту”
- Общие требования к вентиляции в бане
- Вентиляция басту в бане: схема и устройство
- Естественный или принудительный ток воздуха?
- Способы повышения мощности вентиляции
- Нужна ли теплоизоляция воздуховодов?
- Вентиляция Финских саун
- Ошибки при монтаже вентиляции
- Выводы
Значение термина “басту”
Вытяжные отверстия обустраиваются в самой высокой части помещения
Свое название вентиляция басту получила от шведского “bastu” или сауна. В основу ее действия заложена комбинированная схема, обеспечивающая обновление воздуха в следующих местах:
- в верхней части помещения – за счет образования замкнутого воздушного контура;
- в середине банного пространства, где встречаются нагретые поднимающиеся и нисходящие остывшие воздушные массы;
- в нижней зоне – путем организации приточно-вытяжной системы.
Благодаря особому принципу организации потоков теплые массы скапливаются под потолком парной, образуя своеобразный перевернутый купол. Решающее условие его получения – полная герметичность помещения, в котором недопустимы сквозняки. Лишь в этом случае воздух в парилке эффективно прогревается с минимумом энергетических затрат.
Верхняя вытяжка в бане басту совсем не используется, что является основным условием нормального функционирования вентиляции. Нижние вытяжные отдушины оформляются в виде двух труб, оснащенных типовыми задвижками. Их рекомендуется монтировать как можно дальше друг от друга – на противоположных стенах строения, например.
Схема вентиляции басту в бане позволяет открывать отдушины по мере необходимости. При этом учитывается, что система работоспособна лишь в ситуациях, когда печь уже разожжена или на улице сильный ветер. Эти условия гарантируют всасывание свежего воздуха, обеспечивая хорошую тягу. При появлении в помещении бани или сауны новых воздушных масс, уже использованные выводятся через расположенную выше трубу.
Общие требования к вентиляции в бане
- Приток и отток воздуха – взаимосвязанные показатели. Если присутствует первый, обязательно обустраивается быть и второй, при этом их объемы должны соответствовать. Система должна быть смонтирована с возможностью регулирования и прогнозирования направления оттока и притока воздуха.
- По общим правилам, вентиляция должна обеспечивать движение воздуха в направлении от жилых комнат к техническим помещениям. Аналогия для бани: от парилки и предбанника к санузлу и тамбуру.Обустройство вентиляции в бане
- По общим правилам, в случае обустройства механической (принудительной) вентиляции, отверстие для притока свежего воздуха обустраивается на высоте минимум 2 м от уровня грунта и оснащается вентиляционной решеткой. В парилке действуют другие положения: отверстие для притока свежего воздуха обустраивается максимум на полуметровой высоте от пола, лучше – возле печи. Вытяжка создается в верхней части противоположной стены и оснащается задвижкой.
- Отток воздуха из комнаты отдыха/предбанника осуществляется через помывочную/санузел – это оптимальный вариант.
- Максимальная эффективность воздухообмена отмечается в случае одновременного использования возможностей принудительной и естественной вентиляции, т.е. при обустройстве комбинированной системы.Правильная вентиляция бани
- За 1 час работы приточно-вытяжная вентиляция должна обеспечивать не менее 3 полных замен воздуха (парилка – исключение). К примеру, если объем обслуживаемой комнаты составляет 15 м2, силами вентиляции в помещение должно поступать не меньше 45 м3 свежего воздуха каждый час.
Вентиляция басту в бане: схема и устройство
«Басту» — это по сути название шведских саун, где нагрев помещения происходит за счёт грамотно продуманной конвекции воздуха. По названию этих саун, и прозвали вентиляцию. Итог сбалансированного и эффективного воздухообмена следующий:
- • свежий и «лёгкий» воздух в парной,
- • легко дышать и легко воспринимать высокую температуру,
- • сухие полы и другие деревянные элементы отделки,
- • отсутствие грибка, плесени и затхлого запаха,
- • комфорт и приятное времяпрепровождение в бане,
- • долгий период эксплуатации парной без ремонта.

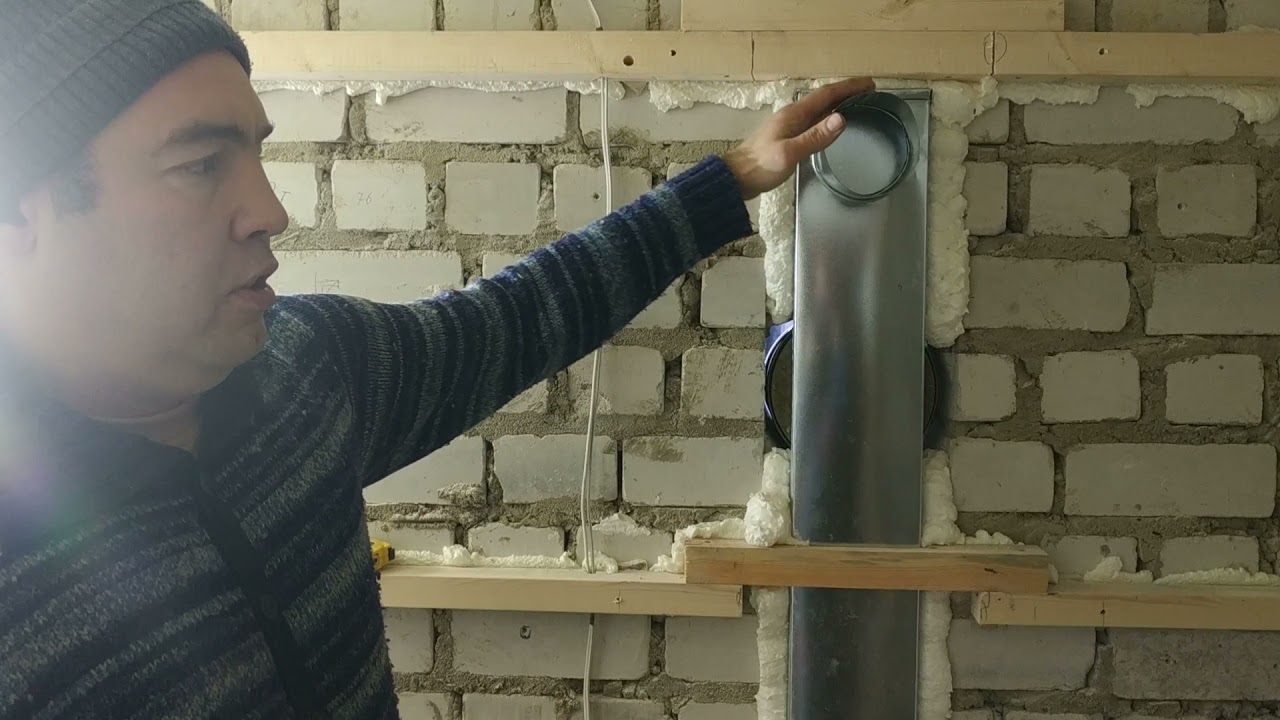

Схема и устройство довольно просты: под печью в полу или в стене (в самом низу) делается приточное отверстие для холодного воздуха. На противоположной от печки стене, устанавливается вертикальный вентиляционный короб.
Этот короб имеет 2 вытяжных отверстия: снизу и сверху. Нижнее для удаления влажного тяжёлого пара, верхнее – для «сброса лишнего жара» и для просушки помещения. Выводится «отработавший воздух» по воздуховоду через чердак на крышу.
Холодный воздух, проходя возле печи, нагревается и перемещается вверх. Верхнее отверстие в коробе во время парных процедур должно быть закрыто (если вам не сильно жарко). Прошедший через всё помещение и немного остывший влажный воздух начинает опускаться вниз. Здесь он засасывается через нижнее отверстие в коробе и удаляется на улицу.
Печь в данном случае играет роль теплового насоса, и воздухообмен происходит естественным образом. Никакая принудительная вентиляция здесь не нужна. Воздушный поток постоянно циркулирует за счёт движения вверх горячего воздуха от печи, поэтому находиться в парной очень комфортно и легко.
Естественный или принудительный ток воздуха?
Естественная циркуляция воздуха всегда надежнее. Система вентиляции не откажет неожиданно в самый неподходящий момент. Однако, главное преимущество, почему многие предпочитают именно естественную вентиляцию — низкая цена. Перед тем, как сделать вентиляцию в бане своими руками, нужно точно рассчитать бюджет. Все вентиляционные компоненты не могут быть самодельными. Их обязательно нужно приобретать готовыми.
Способы повышения мощности вентиляции
Мощность вентиляции этого типа удается повысить простыми способами. При внутреннем расположении зольника печь в парилке окружается небольшим возвышением. При этом ближайший к ней воздух прогреется быстрее, что повысит скорость его оборота и эффективность работы вентиляции. Если зольник размещается в комнате отдыха, закрытая часть печи обычно смещается в парную.
Под полом парилки удается расположить дополнительную трубу, отводящую отработанный воздух. Далее противоположный конец этого вытяжного канала подводится под зольник. Этот прием позволит удалять воздух из помещения быстрее, чем это делает вытяжка в парной. При невозможности повысить эффективность вытяжной канал в любом случае оставляется в качестве дополнительной вентиляции.
Нужна ли теплоизоляция воздуховодов?
Теплоизолированные металлические воздуховоды мы видим в системах кондиционирования. Они пошли оттуда. Там основная функция теплоизоляции — предотвращение образования конденсата. В системе кондиционирования по воздуховодам подается воздух, температура которого ниже, чем окружающего воздуха.
С баней все в точности до наоборот. В воздуховодах подается воздух горячее наружного. Как ни странно, это условие обеспечивается не всегда. Например, если длинный приточный воздуховод идет по утепленной мансарде бани, то в нем образуется конденсат, как и в воздуховоде кондиционера. В этом случае наружная теплоизоляция необходима.
Важно. Второе назначение теплоизоляции на воздуховодах — уменьшение уровня шума. Если вы используете вентиляторы, то покупайте воздуховоды с теплоизоляцией. В противном случае вся вентиляционная система будет сильно гудеть.
Вентиляция Финских саун
Термин переводится с финского как «bad» — это баня, а «stuga» — утепленное деревянное строение. Расхожее название — «Финская баня». Вентиляция в бане «Басту» — это замкнутое воздушное пространство в верхней части помещения сауны, а внизу — приточно-вытяжная система. Такая конфигурация обеспечивает накопление теплого воздуха вверху сауны.
Система напоминает перевернутый купол с замкнутым верхним объемом.
Помещение должно обладать достаточной теплоизоляцией и герметичностью, чтобы воздух не просачивался через все щели. Отопление получается экономичным. Схема опробована на финских саунах и пользуется там большой популярностью.
Вентиляция в русской бане «Баста» делается редко. Там несколько иной тип парилки. При больших количествах пара на каменке такой тип вентиляции неудобен. Он приводит к застаиванию воздуха в помещении. В то же время ничто не мешает предусмотреть такой вариант вентиляции для разнообразия.
Информация. Интересно, что сделав вентиляцию по типу «Баста» и добавив в моечной хотя бы небольшой бетонный бассейн, мы получаем русскую, финскую баню и сауну в одном строении. Режимы работы будут переключаться.
Еще одно преимущество, которое обеспечивает вентиляция «Баста» в бане — экономичность. Отсутствие верхней вытяжки делает возможным гораздо более быстрый нагрев помещения. Если в регионе, где строится баня, нет большого количества недорогих дров, то это еще один аргумент в пользу того, чтобы предусмотреть режим «Басту».
Отсутствие вытяжки вверху парной — основное условие, при котором работает вентиляция «Баста» в бане, схема обязательно должна переключаться на обычный режим вентиляции. Чтобы это обеспечить, она строится по обычным стандартным правилам, о которых рассказывается в этой статье.
К стандартному комплекту верхней и нижней задвижки нужно добавить еще одну нижнюю вытяжку. Как и в случае со стандартной вентиляцией парной приток и вытяжка должны быть максимально разнесены друг от друга. Оптимальное расположение — выход на противоположенные стены бани, но это возможно не всегда.
Чтобы вентиляция «Басту» в русской бане заработала, перекрывается верхняя вытяжка и обязательно открывается нижняя. При этом естественная тяга в верхней вытяжке больше, чем в нижней. Это нужно учитывать при выборе сечения вентиляционных каналов.
Сейчас типовая планировка бань имеет парную в углу строения. Второй угол занимает моечная, а оставшуюся половину — комната отдыха. Заборный клапан (входная задвижка) ставится на 20 см выше от пола парной, между наружной стеной и банной печью.
Очень часто банная печь установлена посередине бани (так она одновременно обогревает все три помещения). В этом случае воздух нужно подводить по металлическому воздуховоду. Просто сделать в парной дырку на улицу и закрыть ее решеткой — нельзя! Это обязательно приведет к сквознякам, которые совершенно недопустимы в парном отделении. Воздух обязательно должен прогреваться у печи.
Внимание! При закрытии верхней задвижки и включении вентиляции «Басту» на каменку следует лить меньше воды. Иначе есть риск быстро перегреть баню.
Ошибки при монтаже вентиляции
Если будут нарушены основные принципы, то вентиляция работать не будет. А если и будет, то не так эффективно, как ожидалось. Вот основные моменты, на которые следует обратить внимание:
- Вытяжка выводится на крышу через потолок, а не в стену
- Воздуховод должен быть выше конька крыши (примерно на 1 метр)
- Верхняя часть воздуховода должна быть утеплена
- Чтобы усилить тягу, нужно сильнее нагреть трубу вентиляции. Для этого делают декоративные отверстия в обшивке, которой закрывают трубу
- Диаметр приточного канала примерно равен диаметру вытяжки (как правило от 100 мм. и более)
Для этого делают декоративные отверстия в обшивке, которой закрывают трубуИтак, что можно сказать в заключении? Вентиляция басту – это идеальный вариант для вашей бани. Она естественная, не требует специальных устройств и агрегатов. Никаких принудительных электрических вентиляторов устанавливать не нужно. Вся система надёжна и основана на обычных физических явлениях. Потоки воздушных масс можно регулировать с помощью заслонок, при этом легко сменить микроклимат в парной (русская баня или финская сауна).
Выводы
Банная вентиляция обеспечивает нормальную эксплуатацию бани, хороший воздухообмен, отсутствие посторонних запахов. К ней нужно подойти ответственно, подобрать хороший комплект материалов.
- предусмотрите запас производительности по диаметру воздуховодов, решеток и вытяжки на крышу;
- установка вытяжки на крышу увеличивает тягу и повышает общую эффективность вентиляции;
- в деревянных банях из сруба прорезать углы — нельзя;
- вентиляторы, конвекторы калориферы и другие приборы должны быть во влагостойком «банном» исполнении;
- объединение вентиляции помещений бани позволяет экономить на отоплении, но вентиляцию парной все же лучше сделать отдельно.
Перед тем, как сделать вентиляцию в бане, составьте подробный проект, подберите комплект необходимых материалов. Везде можно использовать проверенные стандартные решения, простые формулы расчета воздуховодов.
Системы вентиляции «Басту» | Хамам
Системы вентиляции «Басту» | Хамам Главная /Полезные материалы /Системы вентиляции «Басту»
Дата публикации: 12 июля 2021
Ни одна баня не может обойтись без качественной вентиляции. Она не только продлит срок службы вашей парной, но и обеспечит максимально комфортные условия для банного отдыха.
«Басту» – особый тип шведских саун с продуманной вентиляционной системой. Она представляет собой короб с приточкой воздуха под печь и вытяжкой через отверстие в стене, расположенном на расстоянии в 5-10 сантиметров от потолка. В системе предусмотрено еще одно вытяжное отверстие – для удаления влажного тяжелого пара, находящееся внизу.
Принцип работы «Басту» прост: она напоминает перевернутый стакан.
Воздух притягивается под печь и нагревается, затем он поднимается, перемешиваясь с паром. Со временем воздух охлаждается и опускается вниз вместе с насыщенными парами воды. Из-за разности давления он попадает в нижнее отверстие короба и выводится наружу, поднявшись по трубе.
Вентиляция «Басту» не требует вентиляторов и нагревателей: в ее основе лежит естественное движение воздуха.
Преимущества:
- такая вентиляционная система обеспечивает максимально равномерный прогрев воздуха в бане или сауне;
- приток воздуха происходит непосредственно с улицы;
- не нужно тратиться на нагреватели и дополнительные вентиляторы;
- комфортные условия – легче дышится, на окнах не образуется конденсат;
- за сауной просто ухаживать.
У этого типа вентиляционных систем есть три режима работы. Первый – с открытой заглушкой и нижним клапаном. Так легче получить приток свежего воздуха и сделать баню более сухой.
Установка вентиляции «Басту» – простой и эффективный способ создания идеальной парной. Она легко монтируется, хорошо убирает лишнюю влагу и быстро просушивает помещение – достаточно лишь оставить задвижку в открытом положении. Ее использование позволяет заменить естественную и принудительную вентиляцию стандартного типа. Вы существенно сэкономите топливо на растопке, сможете быстро прогреть помещение до нужного уровня. Но стоит помнить, что под печь нельзя устанавливать фильтры, и слишком большой жар в саунах такого типа создавать не рекомендуется из-за быстрого перегрева воздуха.
Назад к списку
Не является публичной офертой.
Успейте купить узкий канадский кедр по шок-цене 1700₽ п/м
Не является публичной офертой.
Подробности уточняйте у менеджеров.
Акция на освещение «Звёздное небо»!
Скидки до 30%!
Успейте до 31 июля
Не является публичной офертой.
Подробности уточняйте у менеджеров.
Скидки на лежаки до 31 июля!
Скамья Piccolo 7900 ₽ 10100₽
Сидение Comodo 12900 ₽ 14500₽
Лежак Corpo 25900 ₽ 39400 ₽
Не является публичной офертой.
Подробности уточняйте у менеджеров.
Подписывайтесь на наши каналы!
Будьте в курсе новостей, акций, выгодных предложений
Заказ дизайн проекта
Отправляя форму, вы даете согласие на обработку персональных данных
Заявка на вызов мастера
Отправляя форму, вы даете согласие на обработку персональных данных
Бесплатная консультация
Отправляя форму, вы даете согласие на обработку персональных данных
Обратный звонок
Отправляя форму, вы даете согласие на обработку персональных данных
Бесплатная консультация
Отправляя форму, вы даете согласие на обработку персональных данных
Наш менеджер свяжется с Вами и расскажет, как получить скидку
Отправляя форму, вы даете согласие на обработку персональных данных
Заказать расчет
Отправляя форму, вы даете согласие на обработку персональных данных
Оставить отзыв
Отправляя форму, вы даете согласие на обработку персональных данных
Заявка успешно отправлена!
Спасибо! Заявка отправлена.
Менеджер свяжется с Вами в ближайшее время
Товар успешно добавлен в корзину
В корзину
плюсы и минусы + пошаговая инструкция по обустройству
Возможно, вы считаете себя ценителем банного релакса или просто любите его. Таких людей много, и у некоторых есть свои бани, но и они ошибаются. Вы наверняка слышали о важности вентиляции – часто ошибаются при ее установке, особенно это касается системы басту, которая предусматривает множество вариантов выхода воздуха. Правильное проветривание басту в бане русского типа при ее повышенной влажности дает множество преимуществ.
Изучив нашу статью, вы сможете самостоятельно подобрать детали и собрать вентиляционный канал без посторонней помощи. Работа займет много времени, но это не составит труда, если все знать. Также мы поговорим о преимуществах и недостатках вентиляционной басту.
Басту работает при определенной циркуляции воздуха. Многое зависит от планировки бани – вам нужно будет совместить собственный комфорт и идеальную планировку вентиляции.
Узнайте больше о том, как работает эта система вентиляции и ее компоненты, из нашей статьи.
Содержание статьи:
- Особенности проветривания басту в бане
- Преимущества басту Вентиляция
- Недостатки басту вентиляционной системы
- Способы увеличения мощности вентиляции 9 0014
- Установка вентиляции система басту
- Подготовка инструментов и материалов
- Обучение вентиляции
- Выводы и полезное видео по теме
Особенности вентиляции басту в бане
В банях и саунах есть парилки, и при разных условиях все они нуждаются в вентиляции. Воздух в парилке обновляется до нескольких раз в час. Чертеж вентиляции вычерчивается заранее, иногда их выбирают среди типовых решений для каждого типоразмера.
Слово «басту» переводится со шведского как сауна. Отсюда и произошло название типа вентиляции. Вверху эта система замкнута, а внизу работает как приточно-вытяжная система. В вентиляцию включаются любые обогреватели, если они могут нагревать поток воздуха.
Вытяжная система расположена за стеной, а ее вход имеет горизонтальное направление, плюс он состоит из прямой трубы. Она условно изображена здесь.

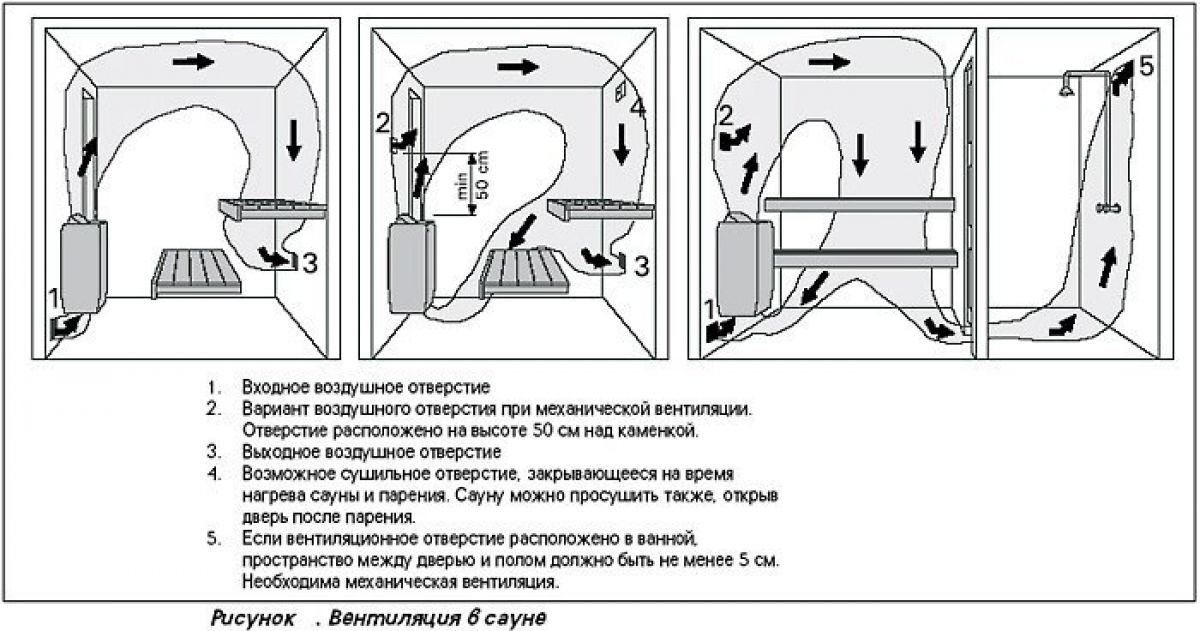

Подробная схема вентиляции басту выглядит так:
- Воздух по приточному каналу поступает в парилку с улицы. В классическом и наиболее распространенном варианте именно так и происходит.
- Приток поступает в помещение в месте под печкой (в полу или внизу стены) и нагревается от нее.
- Теплый воздух поднимается вверх и смешивается с паром. Под потолком он постепенно остывает и начинает падать вниз. Также движется пар, насыщенный микроскопическими каплями воды.
- Чтобы воздух не закручивался по парилке и лишний углекислый газ не вредил посетителям, его следует очищать.
- Работает метод естественной вытяжки: воздух, опустившись на пол, начинает уходить в нижнее отверстие вертикальной трубы. Разность давлений приводит к его подсосу и движению по каналу вверх и дальше на улицу. Труба также нагревается и поднимает температуру воздуха, что способствует ее повышению.
- Перед выходом на улицу воздух проходит из вертикальной трубы в горизонтально расположенный тройник, который выше. Один конец этой части выходит на улицу, а другой в комнату. Второй должен закрыть заглушку. Очищается для нормальной вентиляции и снижения тепла.
- Другой и более эффектный вариант, когда в выхлопной системе нет горизонтального движения, а ее вертикальная труба выходит через крышу. У этого типа мочалок есть и тройник — более короткий и с вертикальным, а не горизонтальным размещением.
Басту работает без вентиляторов/нагнетателей и только за счет естественного движения воздуха.
Вывод воздуха в печь непосредственно в парилке в несколько раз усиливает вентиляцию, но температура будет быстро снижаться
Уличным отверстием вытяжного канала должен быть конец трубы, а не плоский проход. Помните о власти. Чем она выше, тем большее значение имеет вращение воздуха в трубах басту. Тяга ослабевает от смены движения.
Из-за большой мощности в инструкции к скороваркам предлагается делать строго вертикальный вытяжной канал с выходом через крышу.
Имейте это в виду. Из-за рисунка с разворотом и мощной печкой дерево начнет гнить, и контролировать влажность станет сложно.
Печь может располагаться на открытом месте или за перегородкой, тогда поступающий воздух будет выходить над ней. Иногда в парилке есть только каменка, от которой греется воздух, а топка остается изолированной.
Отработанный воздух поступает в вытяжную трубу на небольшой высоте над полом или опускается под ним и попадает в канал, отверстие которого также находится ниже уровня пола. Иногда охлажденный воздух уходит под посадочные места полки, где попадает в трубу. В некоторых саунах канал спрятан в коробе, в стене или за ней.
Вытяжная часть басты ставится ближе к углу, а если печь имеет еще и угловое расположение, то труба ставится по диагонали напротив.
Не поднимайте вход вытяжного канала выше колен — внизу будет слишком прохладно. В русских банях поддерживается высокая влажность, поэтому иногда приходится устанавливать на отверстие регулировочный вентиль.
Они уменьшают отток воздуха, если в бане стало не хватать влаги.
Идеальное решение для циркуляции воздуха: на фото 1 — отверстие вытяжного канала, 2 — пол, 3 — воздух с улицы, 4 — обогреваемая поверхность печи, 5 — продолжение после приточного канала, 6 — горизонтальный край топки, 7 — место для ароматических веществ, 8 — нагретый воздух, 9- испаряющиеся ароматы, 10 — вытяжной воздух высокой плотности, 11 — конвективные потоки, 12 — бак — увлажнитель воздуха, 13 — влажность и пар, 14 — воздух, засасывающий конвективные потоки, 15 — полки, 16 — зона дыхания, 17 — паровой пирог, 18 — вытяжная труба, проходящая через потолок, 19 — паровоздушная смесь
Вентиляция Басту подходит для простых парилок и совмещена с мойкой. Трубы изготавливаются из нержавеющей или оцинкованной стали.
Иногда берут каналы для дренажной системы и вставляют друг в друга, но больше подходят .
Преимущества Bastu Ventilation
Главный плюс циркуляции с закрытой верхней частью помещения в том, что воздух прогревается более равномерно.
Предметы в такой парилке тоже лучше прогреваются.
Другие преимущества воздухообмена по принципу басту:
- свежий воздух поступает на отопление — с улицы;
- приятный запах в парилке;
- не нужны дополнительные вентиляционные устройства;
- дополнительная польза для здоровья;
- легкий уход за ванной;
- большая зона комфорта в парилке.
Система вентиляции по лубяному принципу имеет три варианта работы вытяжного канала. При открытой пробке и нижнем клапане она станет значительно суше, а в парилку будет поступать свежий воздух через вытяжную часть.
При закрытой крышке и открытом вентиле в парной снизится давление и уйдет лишняя влага — это режим работы. Без заглушки и с закрытой заслонкой под горизонтальную вытяжную трубу в парилке становится прохладнее и свежее.
Недостатки системы вентиляции басту
Минусы проявляются по-разному, в зависимости от ситуации. Дровяные печи выделяют угарный газ, поэтому заходить в парилку можно только после полного сгорания.
За это время приточная часть системы басту будет заметно охлаждать помещение и печь. Вам придется топить большое количество дров, что еще хуже, дороже и неудобно по времени.
Можно будет уменьшить расход сырья после растопки при любой вентиляции, опционально типа басты. Достаточно его заткнуть.
Одной из сильных сторон басту является то, что воздух не ищет щелей, а в совокупности с переувлажнением от плохо подобранной схемы вентиляции, из-за этого появляется плесень
В русских банях принято доливать воду в горячие камни. Более влажный воздух горит сильнее, а с вентиляцией басту падает на обслуживающий персонал почти не теряя в температуре, особенно если выход воздуха разместить под полкой. Придется чаще открывать окно.
Недостатки такой вентиляции:
- Низкая мощность. Вытяжная часть хуже справляется с выбросом воздуха по сравнению с верхней вентиляцией, зольником топки, механическими системами.
- Фильтр под плиту ставить нельзя, расплавится.
- В безветренный день тяга снижается.
- Сильные порывы ветра вызывают сквозняки, холод на уровне пола.
Основным недостатком басту является относительно небольшая мощность.
Способы увеличения мощности вентиляции
Мощность можно увеличить несколькими способами. Если зольник печи находится в парилке, то его следует обнести возвышением. Возле печи воздух нагревается, затем делает полукруг по верхней половине парилки и, уже более тяжелый и прохладный, сначала попадает на противоположную сторону. Из-за разницы высоты и тяги в зольнике холодный воздух будет поступать в топку (камеру сгорания) топки, откуда будет выходить через дымоход.
Чаще всего в комнате отдыха размещают зольник, а закрытую часть топки направляют в парилку. Затем под полом парилки можно разместить трубу для отвода отработанного воздуха, отверстие у самой дальней от комнаты отдыха стены. Подведите противоположный конец этой вытяжной трубы к зольнику в туалете. Тяга печи будет удалять воздух из здания гораздо быстрее, чем вытяжная труба в парилке.
Окно в изголовье: зимой открывается и влажность снижается, также используется для подачи свежего воздуха на парение или для снижения температуры жары
Вытяжной канал следует оставить для дополнительной вентиляции. Чуть ниже места стыка вертикальной и горизонтальной труб должны стоять деактивированные тяги. Закройте его для удаления воздуха только через зольник топки.
В случае дымохода с горизонтальным выходом проявляется влияние наружного воздуха. Его потоки спускаются по скатам крыш и ослабляют тягу. Зимой появляется другая проблема. Холодный уличный воздух начинает смешиваться с теплым из выпускного отверстия при порыве ветра. Два потока закручиваются и еще больше ослабляют работу вытяжного канала.
Учитывайте размер пандусов. По возможности сделайте уличный вывод со стороны щипцов, где нет выступов. Обезопасить себя от холодного ветра зимой стоит еще на этапе проектирования самой бани. Защитите сторону под внешним терминалом со стороны здания или какого-нибудь засора.
Не забываем про прямолинейный вариант с выходом через потолок и крышу.
Монтаж системы вентиляции басту
Делаем все своими руками, а перед сборкой вентиляции в бане действуем поэтапно: подбираем материал, элементы лыка, собираем до уровня потолка.
Учитывая все нюансы, есть смысл попробовать систему с отводом в трубу, идущую через крышу. Во-первых, выберите материал. Детали из нержавейки прослужат в два раза дольше – до 50 лет, но оцинковка лучше выдерживает давление, изгиб и многие другие виды нагрузок.
Подготовка инструментов и материалов
Количество деталей подбирается исходя из высоты здания. Над крышей трубу нужно поднять более чем на метр, а нижнюю расположить чуть выше пола или под сиденьями полки.
Комплект с короткими утепленными трубами, тройником, дефлектором ЦАГИ, откатной заслонкой и все из нержавейки — выбор не плохой, но не идеальный
Остановимся на следующем комплекте для вытяжной части вентиляции:
- 3 или 4 трубы длиной 1,25 м, сечением 110 мм;
- 2 швеллера одинаковой длины сечением 180 мм; Тройник
- с заглушкой;
- шаровидный ;
- переходник с 110 мм на 180 мм;
- ворота
Будем собирать элементы один в другой.
Будем делать бутерброды с утеплителем из труб разной ширины – на уровне чердака и крыши. Подключите адаптер к каналу примерно на уровне потолка. Ворота лучше брать с поворотной заслонкой, а не откатной. Это будет удобнее.
Внутри здания будет тройник со строго вертикальной сборкой. Дефлектор поможет интенсивнее вытягивать воздух, а работает он от ветра. Турбодефлектор почти всегда крутится и увеличивает тягу, даже при слабом ветре.
Вентиляция обучение
Начинаем соединять детали вытяжной части системы. Берем вентиль и вставляем его в трубу сечением 110 мм. Размещаем элементы на твердой поверхности и крепим тринадцатью шурупами с 3-х или 4-х сторон – используем отвертку. Ворота будут на удобной регулировке высоты.
На доступном расстоянии от пола, но вверху парной нужно разместить тройник с крышкой. При строго прямолинейном направлении трубы деталь фиксируется вертикально.
Берем трубу 110 мм и отрезаем фрагмент для вставки между воротами и тройником, достаточно меньше полуметра.
Длина промежуточного отрезка больше всех остальных параметров зависит от высоты потолка. Измеряем парилку по вертикали. Обычно это 2,1-2,4 метра. Затем вставляем вырезанный фрагмент в ворота и сверлим. Затем к промежуточной части присоединяем тройник. Работаем отверткой.
Оцинковка для воздуховодов достаточно податливая, поэтому элемент можно без особых усилий вставить внутрь другого, а легкое искривление можно быстро выровнять
Каждый элемент заводим в предыдущий и аккуратно прижимаем. Далее берем прямую трубу, опять же шириной 110 мм, но не на всю длину, а остаток после ранее отрезанного фрагмента. Вставляем в тройник через отверстие в потолке, крепим внутри парилки. Все соединения снизу выхлопной системы укрепляем скотчем, чтобы добиться нормальной плотности. С последующими делаем то же самое.
На чердаке вставить сэндвич из труб 110 и 180 мм. При необходимости обрезаем эти каналы. Утеплитель укладываем бутербродом, а не открыто — для защиты от неблагоприятных факторов.
Среди утепляющих материалов выбираем либо минеральную/стекловатную, либо вспененную на основе полимеров.
Подбираем толщину утеплителя, закрепляем клеем, фиксируем скотчем или клейкой пленкой на максимально большую площадь. Устанавливаем на утеплитель трубу 180 мм, и сэндвич готов.
Затем переходник с 110 мм на 180 заводим в готовую часть вытяжной конструкции, закрепляем. Вставляем утепленную деталь в переходной элемент, крепим саморезами и заклеиваем скотчем. Делаем еще один бутерброд — часть системы, которая будет выше крыши.
Вырезать дыру в крыше. Если крыша из профнастила, то отверстие делаем без посторонней помощи. Сверлим точки по окружности под ширину трубы и выдавливаем ненужную середину. Вставляем еще одну такую же в ранее установленный бутерброд. Идем на чердак и фиксируем скобами и скотчем.
Среди дефлекторов наиболее подходящим является сферический турбодефлектор, он до четырех раз эффективнее, не подвержен обдуву, хорошо держит тягу, может быть установлен без опыта
Устанавливаем мастер флеш на крыша.
Обрабатываем его края герметиком и крепим крупными саморезами. Вверху последней трубы размещаем турбодефлектор. Стыки обрабатываются скотчем, в том числе на мастер-флеш и перед дефлектором. На этом основной этап работы заканчивается.
Украсьте трубу внутри парилки. Чтобы скрыть ленту, небольшие вмятины и неровности, на нее надеваем накладки с имитацией дерева или кирпичной кладки. Прикручиваем деревянную ручку к крышке тройника.
Благодаря голландской печи парилка быстрее прогревается и медленнее остывает, что хорошо для басту, при этом фундамент потребует меньшей несущей способности
Для лучшей тяги поступающего воздуха в приточной части системы, ее следует делать трубой, но с задачей справится и только пустота между кирпичной кладкой. Допускается зазор не менее 5 см.
В идеале воздух впускают так, чтобы он выходил ровно под плитой и вертикально. Тогда сквозняки при сильном ветре будут менее заметны. Воздухозаборник огорожен небольшим подиумом высотой примерно в два кирпича.
Часто кладут один ряд кромкой. Подача воздуха с улицы будет регулироваться прямоугольной дроссельной заслонкой.
Также рекомендуем вам ознакомиться с другой нашей статьей, где мы подробно рассказали о лучших схемах организации вентиляции в бане. Подробнее — см.
Выводы и полезное видео по теме
Чертеж вентиляции басту с переходом с вертикального вытяжного канала на горизонтальный:
Три интересных нюанса при монтаже вентиляционной системы:
Как лучше сделать вентиляция басту, примеры ошибок и к чему они приводят:
Теперь вы знаете, что такое вентиляция луба и как можно улучшить кровообращение в бане, сделать ее более комфортной. Мы рассказали о том, как устроена система вентиляции, как она работает, а также пробежались по основным вариантам ее установки.
Даже если вы раньше не разбирались в конструкции бани, главное о ее вентиляции теперь вы знаете и можете собрать новую систему басту или усовершенствовать старую.
Пишите в комментарии, если собирали вентиляцию для бани или думали сделать. Расскажите о своей парилке. Возможно, вы только планируете строительство бани и не знаете, с чего начать обустройство вентиляции? Задавайте свои вопросы в форме под статьей.
Электронный почтовый адрес Лёзенорд Kom ihåg mig Глемт Лёзенорд Глемт дитт лёзенорд? Om du har glömt ditt lösenord så kan vi återställa det åt dig. |
Här bor du precis så bra, snyggt, hållbart, smart och billigt som du behöver for att må bra under din studietid – och kunna göra superresultat.
