Вентиляция в сарае: особенности микроклимата, обустройство, монтаж

Благоприятный микроклимат должен обеспечиваться не только в жилых помещениях, но и нежилых: чердак, гараж, погреб или сарай. Создание оптимальной системы вентиляции позволит добиться необходимой влажности, температуры и содержания кислорода. Обустроить вентиляцию в сарае можно, используя рекомендации специалистов по проектированию и подбору подходящих материалов.

Содержание

1. Принцип действия вентиляции
2. Нормы климатических показателей в сарае
3. Типичные ошибки в конструкции сарая
4. Создание системы вентиляции в помещении с животными
5. Для кур
6. Для свиней
7. Обустройство вентиляции своими руками

Принцип действия вентиляции

Вентиляция в сарае с животными необходима, чтобы удалять резкие запахи и контролировать влажность

Сарай – это помещение, в котором могут храниться разные вещи и продукты питания, содержаться животные и птицы. Качественная система вентиляции позволит удалить неприятные запахи, отвести излишки влаги и создать благоприятные условия для содержания и хранения. Перед тем как сделать правильно вытяжку из хлева, нужно разобраться с ее особенностями и принципом работы.

Основной принцип действия вытяжных систем заключается в обмене воздухом:

• Воздушные массы попадают в приточный канал из улицы. Свежий холодный воздух тяжелее, поэтому будет вытеснять теплые отработанные газы наверх.
• В верхней части создается вытяжной канал, через который отводятся застоявшиеся потоки. Они подаются небольшими порциями и выводятся на улицу.

Вытяжные и приточные каналы могут производиться из металлических и пластиковых труб с прямоугольным или круглым сечением. Вентиляция может быть естественной и искусственной.

Естественная вентиляция хорошо работает в ветреную погоду

Достоинства естественной вентиляции в сарае:

• Требуется минимум инструментов и оборудования. Это сказывается на экономичности системы.
• Не требуется проведение электричества для работы вентиляторов и вытяжек.
• Экономия места.

К недостаткам можно отнести невозможность регулировки процесса и ослабленную тягу в случае жаркого климата и безветренной погоды. Также она хуже отводит неприятные запахи.

Плюсы принудительной вентиляции:

• Независимость от погодных условий и климата.
• Возможность регулировки процесса. Для этого ставится различная автоматика, измеряющая показатели в режиме реального времени.
• Высокая интенсивность работы.
• Качественное удаление неприятных запахов.

Из минусов выделяют необходимость прокладки труб и проведения электричества в сарай. Это все повлечет дополнительные финансовые расходы. Также потребуется обслуживание системы и периодическая чистка вентиляционных каналов.

При выборе подходящей системы вентиляции руководствуются финансовыми возможностями, наличием места для установки оборудования и имеющимся инструментом. Сделать вентиляционную систему в сарае можно своими руками.

Нормы климатических показателей в сарае

Монтаж оконного проема в сарае для естественной вентиляции

В случае использования сарая для содержания животных обязательно нужно поддерживать климатические нормы. Сарай должен быть полностью закрытым помещением с одним входом и окном. Естественная вентиляция осуществляется через дверь и оконный проем. Но важно следить за тем, чтобы не было сквозняка.

Нормы при расчете вентиляции для сарая:

• Кратность воздухообмена в сарае с животными и птицами составляет не менее 4. Также нужно добавить запас в 15-20%.
• Температурные условия зависят от вида животных и птиц, которые содержатся в помещении. Для кур значения равны 10-15°С, для кроликов 9-16°С, для свиней 8-15°С, для коров 8-25°С.
• Уровень влажности для кур и кроликов не должен превышать 70%, в коровнике 50-85%, для поросят до 80%.

Вентиляция должна быть такой, чтобы не пересушивался воздух, животным было комфортно. Приведенные нормы должны строго соблюдаться в крупных хозяйственных комплексах. Для домашнего хозяйства допустимы отклонения. Сколько ставится вентиляционных отверстий в сарае, зависит от размеров помещения и количества скота.

Типичные ошибки в конструкции сарая

Сарай для животных или птиц должен быть утеплен — это снижает количество конденсата в холодное время года

Неправильная постройка и обустройство сарая могут привести к различным проблемам, в том числе к заболеванию скота. Есть ряд основных ошибок при строительстве, которые можно минимизировать обустройством вентиляции:

• Отсутствие вентиляционных отверстий по периметру приводит к образованию плесени и грибков.
• Использование дешевого некачественного фундамента и отсутствие его утепления. При отсутствии теплоизоляции и гидроизоляции в помещение свободно проникают холод и влага.
• Отсутствие внешней гидроизоляции. Это повлечет дополнительные расходы на отопление.

Перечисленные недочеты негативно сказываются на климате и уровне влажности, а также воздухообмене. Качественная вентиляционная система поможет поддержать нормальный для жизнедеятельности животных и птиц микроклимат.

Создание системы вентиляции в помещении с животными

Чтобы организовать подходящий микроклимат в сарае с животными, проводится расчет показателей. От них зависит схема обустройства и сложность монтажа. В систему будут входить вентиляторы, вытяжка.

Для кур

Куриный помет жидкий и содержит большое количество аммиака, поэтому должен быть приток свежего воздуха

Если в сарае обитает небольшое поголовье птиц, делается приточно-вытяжная или естественная вентиляция. Ее можно сделать в кратчайшие сроки без существенных затрат. Механические системы используются при большом поголовье птиц.

Приточные и вытяжные каналы проводятся с помощью труб ПВХ диаметром до 0,2 м и длиной до 2 м. В местах насестов на уровне 0,3 м от потолка делается отверстие для вытяжной трубы. Ее высота составляет 1,5-2 метра и более. Там, где поголовье обитает меньше всего, на расстоянии 0,2 м от пола делается отверстие для проточного канала. На отводящем канале ставится дефлектор для предотвращения сквозняка.

Для свиней

В свинарнике должны работать мощные вытяжки и приточный канал с вентилятором

Обустройство сарая со свиньями требует более мощной вытяжки из-за большого количества испарений. Схема обустройства вытяжки:

• У крыши и в оконном пролете ставится несколько вентиляторов. Их мощность должна быть одинаковой, чтобы избежать появление сквозняка.
• Для подавления сквозняков и защиты лопастей ставят рассекатели и решетки. Они также защищают вентиляцию от попадания мусора из свинарника.
• Применяются пластиковые и металлические трубы площадью сечения не менее 62 кв.м. и длиной более 2 метров.
• Внизу и сверху стен делаются отверстия для воздуховодов. С внутренней части их следует закрыть решеткой, а во внешнюю выводятся трубы. Периодически решетки нужно чистить от застрявшего мусора. Фиксация осуществляется на металлические скобы.
• На входные каналы ставят щиты для регулировки интенсивности потока.
• Над воздуховодом монтируется дефлектор для защиты от листьев, мусора и грязи.

Воздуховоды должны размещаться вертикально. Они должны иметь защиту от влаги. Трубу на крыше следует утеплить, если делается вытяжной канал, так как на ее поверхности из-за разности температур будет образовываться конденсат.

Обустройство вентиляции своими руками

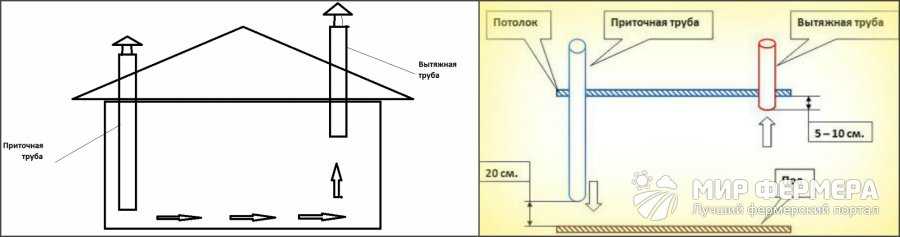

Одна из возможных схем обустройства вентиляции в сарае

Вентиляцию в сарае для животных можно сделать своими руками, если поголовье небольшое:

• Создание плана системы со всеми необходимыми расчетами. Выбор подходящих материалов.
• Создание наметок на поверхности под вентиляционные каналы. Далее проделывают отверстия нужного диаметра.
• Создание отверстий перед вентилятором для отвода конденсата. Они позволят избежать короткого замыкания.
• Установка труб снаружи здания с защитными зонтиками.
• Подведение проводки к вентилятору, выключателям и освещению.
• Подключение к электросети всех приборов.

Благодаря правильной организации вентиляции в сарае животные и птицы будут чувствовать себя комфортно. Для небольших помещений с маленьким поголовьем достаточно естественной или приточно-вытяжной вентиляции. Более сложные конструкции обойдутся дороже, к тому же потребуют больше места, а их эффективность не будет так заметна.

Вентиляция в сарае для животных своими руками

Перейти к содержимому

Содержание

• 1 Особенности микроклимата в сарае
• 2 Пути стабилизации микроклимата в сарае
• 3 Воздухообмен в коровнике
• 4 Вентиляция в сарае для содержания кур
• 5 Сарай для содержания овец

На домашнем подворье хозяйственные постройки используются в качестве коровника, козлятника, курятника, свинарника, пр. Обычно для этих целей приспосабливают сарай. Но для выращивания птиц, животных на продажу предприимчивые хозяева строят специальные блоки с помещением под хозинвентарь, силосную яму, пр. Продуктивный рост живности нуждается в правильной вентиляции помещений.

Особенности микроклимата в сарае

Принцип организации воздухообмена в сарае

Содержание в сарае домашних животных, птицы требует организации эффективной вентиляции. Если летом обитатели сарая пребывают в нем только в ночные часы, а все остальное время помещение проветривается, то в осенне-зимний период и ранней весной оно обитаемо круглосуточно. Скопление большого поголовья, выделяемое им тепло и углекислый газ, продукты жизнедеятельности – все это сказывается на спертости воздуха, нехватке кислорода, если вентиляция в сарае отсутствует или выполнена неправильно. Воздухообмен может быть:

• Естественным. Воздушные потоки проникают и удаляются из помещения по специально обустроенным каналам. Перемещение воздуха происходит благодаря разности давлений внутри и снаружи сарая.
• Принудительным. Воздух движется создаваемым вентилятором разряжением или нагнетанием.

Первый вид вентиляции экономного исполнения подойдет для небольшого по габаритам помещения, рассчитанного на такое же небольшого поголовья птиц или животных. Функционируют 2 трубы сечением 150-200 мм. Одна из них чуть выступает под потолочиной, другая (приточная) – не доходит до поверхности пола на 0,3м. Это самое простое решение вопроса вентиляции сарая, которое легко выполнить самостоятельно. Второй тип более эффективен, т.к. вредные выделения отводятся принудительно. Используемый для этого вентилятор крепится в форточке или потолке.

Пути стабилизации микроклимата в сарае

Схему вентиляции можно начертить вручную

Установке вентиляции предшествует утепление сарая. Это предотвратит появление сырости, образование конденсата. Выбор вида воздухообмена зависит от назначения помещения, особенностей содержания животных. Тонкость процесса в том, что животные нуждаются в особых условиях. При интенсивной подаче воздуха они будут мерзнуть, а само помещение выстудится. Попытки минимизировать подачу воздуха с улицы приведут к образованию сырости, грибка, плесени. Выход из ситуации видится в применении высушенных опилок, торфа, сена, соломы в виде подстилки. Или расставленной в углах сарая негашеной извести. Впитывающие влагу материалы нормализуют ее содержание в воздухе.

Внимание! Борьба с избыточной влагой ведется и с помощью обогревателей (инфракрасного, масляного). Они устанавливаются сразу возле всасывающего отверстия с учетом прохождения через них поступающих потоков воздуха.

Воздухообмен в коровнике

Крупный рогатый скот, собранный в помещении, способствует его обогреву. В то же время каждая корова ежечасно выдыхает в коровник порядка 200 л двуокиси углерода. Если добавить испарения из подстилки, повышенную концентрацию сероводорода, аммиака, то становится понятным, почему животные болеют. Оптимальные параметры микроклимата вентиляция в сарае для животных обеспечит при кратности воздухообмена 4 (для больших хозяйств 6 раз).

Для вентканала можно использовать квадратные короба

Вентилирования сарая для содержания свиней проводится естественным путем в теплое время года простым проветриванием. Для этого открываются окна и двери. Воздуховод в виде гофрированной трубы выводится через крышу или стену и функционирует в холода. При неэффективной тяге улучшить ее можно, установив у основания вытяжки нагреватель. В теплый период незначительная разница температур снаружи и внутри сарая может приостановить естественное движение потоков воздуха. Чтобы не создавать сквозняков, отверстия-отдушины размером 120 х 120 мм располагают на одной стене, но на различной высоте.

Внимание! Вентиляция в сарае для свиней рассчитывается по притоку: на 1 центнер массы животного необходим 1 м.куб/ч воздуха. Она должна, с одной стороны, обеспечить цикличность воздуха, с другой – исключить сквозняки. При этом спертый, отработанный воздух удаляется от кормушек, станков, пополняясь свежим.

В одном из вариантов принудительная вентиляция в сарае для скота состоит из нагнетателя воздуха типа ВКО, смонтированного на крыше. Подаваемый поток поступает сверху, проходя через рассекатель, охватывает все помещение, предотвращает наличие холодных зон. Отходы жизнедеятельности, испарения удаляются через вентустановки на окнах свинарника.

Вентиляция в сарае для содержания кур

Нехватка кислорода у домашней птицы вызвана перенасыщением воздушного пространства нитридом водорода (аммиаком), влагой и двуокисью углерода. Для улучшения аппетита, прибавления в весе иногда нужно просто организовать в птичнике качественный воздухообмен.

Вентиляция в курятнике по принудительному принципу

Вентиляция в сарае для кур позволяет:

• нормализовать концентрацию влаги в воздухе, выделяемой птицей при дыхании; испаряемой из пищи, подстилки;
• устранить зловоние;
• отвести пары аммиака, образующиеся при разложении птичьего помета;
• в жару снизить температуру воздуха внутри курятника, способствуя яйценоскости.

Чтобы оборудовать в сарае для птицы естественную вентиляцию, нужно соорудить из плотно подогнанных досок вентиляционный канал. Разделить его вдоль поперечиной на два желоба. Один служит для подачи воздуха, другой – для отвода. Деревянные короба располагаются в сарае так, чтобы их можно было регулировать, закрывать или открывать по ситуации.

Выходной патрубок выходит над кромкой крыши. Он крепится скобами к деревянной основе. Сечение трубы на выходе – не менее 300 мм. Для защиты от попадания в нее насекомых, мелких птиц, грызунов и мусора сверху отверстие закрывается решеткой. От осадков защищается «грибком» или «зонтиком».

Еще одна вентиляционная схема. В углах по диагонали монтируются вертикально две асбестоцементные или пластиковые трубы сечением 100-150 мм обе. Они могут быть квадратными или круглыми. Чтобы тяга была эффективной, соединения между частями воздуховода делаются полностью герметичными. Приток оборудован шибером, регулирующим подачу, не достает до пола на 0,3м. Вытяжка доходит до самого потолка. Возвышение над крышей в обоих случаях (вытяжка, приток) – 1,5м. Образованию конденсата, наледи на вытяжном канале препятствует теплоизоляция трубы.

Для этого используется минеральная вата. Утепление можно выполнить, соорудив деревянный короб. Между его стенками и трубой насыпаются сухие опилки.

Сарай для содержания овец

Приточно-вытяжная вентиляция в овчарне

Выращивание овец на личном подворье в приспособленном сарае возможно при отсутствии в нем сквозняков. Избежать их поможет тамбур, заделка дыр и щелей. Еще один бич для животных – сырость, ведущая к возникновению глистных заболеваний. Душную атмосферу разбавит приток свежего воздуха объемом не менее 8 кубометров каждый час. Его может обеспечить приточно-вытяжная или естественная вентиляция с вытяжкой круглого (квадратного) сечения на коньке крыши. На нижнем конце устанавливается шибер, регулирующий отток воздуха. На верхнем конце трубы насажен дефлектор, возвышающийся на 0,5-0,7 над кровлей.

Решение держать домашнюю птицу и животных в сарае требует организации для них нормальных условий содержания. Выполненная по правилам вентиляция предотвратит падеж скота, повысит численность поголовья, оптимизирует расходы на корм.

Похожее

Вы пропустили

Adblock
detector

Впускные отверстия для механических вентиляционных систем в животноводческих помещениях

Вентиляция играет важную роль в животноводческих помещениях для контроля температуры и относительной влажности, а также для удаления газов, пыли, запахов и патогенов. Вентиляция преследует две простые цели: воздухообмен и распределение воздуха. Воздухообмен — это просто свежий воздух на входе и затхлый воздух на выходе. Воздухораспределение обеспечивает подачу свежего воздуха ко всем животным и смешивание свежего воздуха со спертым воздухом перед удалением из помещения (рис. 1). Компоненты системы вентиляции, такие как вентиляторы, воздухозаборники и элементы управления, должны хорошо работать вместе.

Воздухозаборники имеют решающее значение для успешной работы системы вентиляции. Впускные отверстия требуют продуманного выбора размеров, размещения и контроля.

Воздухозаборник является наиболее важной частью вентиляционной системы. Воздухозаборник отвечает за обеспечение хорошего распределения и движения воздуха по всей конструкции. К чести производителей сельскохозяйственных вентиляторов, существует множество хороших вентиляторов, которые обеспечат желаемый воздухообмен. Для многих людей вентиляция — это «вентилятор», и решение проблем с вентиляцией решается путем добавления дополнительных вентиляторов. Дополнительная мощность вентилятора может быть оправдана в некоторых проблемных ситуациях, но чаще всего причиной плохого качества воздуха в животноводческих помещениях является неправильная конструкция и/или функционирование воздухозаборника.

Рисунок 1. Вентиляция выполняет две простые функции: воздухообмен и распределение воздуха.

Конструкция и эксплуатация воздухозаборника требуют понимания некоторых технических аспектов воздушного потока. Кроме того, есть «искусство» эксплуатации впуска, которое приходит с опытом. Аспекты искусства и опыта — это то, что делает регулировку конструкции воздухозаборника уникальной для каждого приложения и часто создает препятствия при диагностике и решении проблем с вентиляцией. Цель этого информационного бюллетеня состоит в том, чтобы предоставить объяснение технической стороны конструкции и функции впускного отверстия, а также дать представление об искусстве, связанном с регулировкой впускного отверстия. Отрицательное давление или вытяжная вентиляция распространены в животноводческих помещениях и будут описаны здесь.

Вентилятор создает перепад статического давления

Вентилятор — это воздушный насос. Это важно, так как создает перепад статического давления, который приводит в движение воздушный поток. Вытяжной вентилятор создает небольшой вакуум внутри конструкции по сравнению с внешним статическим давлением. Воздух перемещается в ответ на разницу давлений из области более высокого давления в область более низкого давления. Разность статического давления, необходимая для вентиляции здания, очень мала: порядка 0,05 дюйма водяного столба (давление часто измеряется глубиной жидкости в столбе). Чтобы визуализировать это, это сила всасывания, необходимая для того, чтобы поднять воду через соломинку на 5/100 дюйма. Это не похоже на сильное всасывание, но этого достаточно, чтобы создать достаточный поток воздуха для правильной вентиляции здания. Этого достаточно, чтобы вам пришлось осторожно открыть входную дверь в правильно проветриваемое здание. Воздух войдет в здание через любое отверстие в ответ на эту разницу давлений… включая ту входную дверь, которую вы только что оставили открытой. Пропорционально больше воздуха будет поступать через отверстия (отверстия), которые оказывают наименьшее сопротивление воздушному потоку, такие как открытая дверь, по сравнению с движением через отверстия с более высоким сопротивлением, такие как входные отверстия, которые вы тщательно спроектировали. Требование, чтобы весь приточный воздух проходил через запланированные приточные отверстия, помогает гарантировать, что все части здания снабжаются свежим воздухом.

Создание разницы статического давления, этого небольшого вакуума, между внутренней и внешней частью здания требует относительно плотной конструкции здания. Большинство современных животноводческих помещений соответствуют этим критериям. Здания с механической вентиляцией должны иметь датчик статического давления (манометр), чтобы оператор мог убедиться, что поддерживается желаемое статическое давление (от 0,02 до 0,07 дюйма водяного столба). Статическое давление должно поддерживаться в пределах этого достаточно постоянного диапазона.

Итак, основы механической вентиляции заключаются в том, что вентилятор (или вентиляторы) выбрасывает воздух из здания и сопротивление этому воздушному потоку на входе воздуха в здание создает разницу статического давления между внутренними помещениями здания и внешними условиями . Вентиляторы обеспечивают воздухообмен, выдувая спертый воздух и заставляя свежий воздух поступать в конструкцию. Воздухозаборники спроектированы и расположены в конструкции для подачи воздуха в желаемом направлении, скорости и состоянии.

Впускные отверстия

Впускные отверстия бывают разных форм и размеров с разным уровнем полезности. Типы воздухозаборников классифицированы на рис. 2. Открытые окна могут быть подходящими входными отверстиями, но ими неудобно управлять. В большинстве современных животноводческих помещений используются отверстия, специально предназначенные для входа в систему механической вентиляции. Примеры показаны на Рисунке 3. К воздухозаборникам, используемым для управления минимальной вентиляцией в холодную погоду, часто предъявляются другие требования, чем к тем, которые используются для большого объема воздуха, необходимого во время летней вентиляции.

Рисунок 2. Типы воздухозаборников, обычно используемых в животноводческих помещениях.

Хорошие воздухозаборники легко регулируются, так что при изменении условий внутри и снаружи здания можно менять размер воздухозаборников. Некоторые воздухозаборники пассивно реагируют на изменение условий, например, с помощью свободно качающейся перегородки с верхним шарниром, которая перемещается в ответ на перепады статического давления и воздушный поток. Другие воздухозаборники работают с механическими регуляторами, которые регулируют размер отверстия, чтобы поддерживать относительно постоянное статическое давление в здании. Впускные отверстия чаще всего располагаются высоко в конструкции, например, на стыке карниза боковой стены и потолка, чтобы входящий воздух смешивался с комнатным воздухом перед попаданием в зону, занятую животными.

Функции воздухозаборника.

1. Обеспечить свежий воздух во всем здании.
2. Управление направлением воздушного потока.
3. Поддерживайте достаточную скорость воздуха на входе.

Если эти три функции не выполняются, результатом является плохое распределение воздуха, неравномерная температура и сквозняки.

Рис. 3. Примеры впускных отверстий (по часовой стрелке сверху). Вверху слева: входное отверстие в боковой стенке с перегородкой. Вверху справа: центральная потолочная щель с перегородкой. Посередине справа: регулируемый потолочный воздухозаборник. Внизу по центру: жалюзи. Внизу слева: дверь с регулируемой панелью. Слева посередине: вход в коробку с перегородкой.

Обеспечить свежий воздух во всем здании.

Так как воздух нужен во всех частях здания, необходимо иметь приточные отверстия во всех частях здания… или распределительный механизм для подачи воздуха в места, где нет приточных отверстий. Для этого обычно используются два метода: установка воздухозаборников по большей части периметра здания (рис. 4) или подача воздуха в одну точку и его распределение по всему зданию с помощью воздуховода (рис. 5). Если воздух поступает только в одну точку, а воздуховоды не используются для распределения свежего воздуха, то животные, находящиеся рядом с вентилятором, дышат спертым воздухом, а животные, расположенные ближе к входному отверстию, получают свежий воздух. Кроме того, движение воздуха возле воздухозаборника более предсказуемо и менее подвержено образованию мертвых зон, чем вблизи вентиляторов, где влияние воздухозаборника на направление воздуха отсутствует.

Управление направлением потока воздуха.

Направление приточного воздуха либо горизонтально вдоль потолка, либо вертикально вниз по стене. Впускные воздушные струи имеют свойство перемещаться по поверхностям зданий. Фактически, струя входящего воздуха, защищенная поверхностью от смешивания с комнатным воздухом, будет проходить дальше по помещению, чем струя свободного воздуха. Одной из целей приточного направления является смешивание воздуха с воздухом, уже находящимся в помещении, прежде чем он попадет в помещения, где находятся животные. В большинстве животноводческих помещений воздух направляется через потолок. Во время теплых летних условий часто желательно, чтобы воздух двигался над животными в виде бриза, чтобы усилить конвективное охлаждение. Воздухозаборники могут направлять воздух на животных. Изменение размера приточного отверстия или типа приточного отверстия позволяет нам приспособиться к потребностям зимнего и летнего направления воздуха.

Рис. 4. Для обеспечения свежего воздуха во всем здании рекомендуется установить приточные отверстия по всему зданию. Свежий воздух может подаваться непосредственно снаружи или после прохода через чердак.

Рисунок 5. Свежий воздух может проходить по всему зданию, если воздухозаборники доступны в ограниченном количестве мест.

Сквозняк – это движение холодного воздуха над животными. Из-за большей плотности холодный воздух падает при входе в теплое помещение. Тёплый воздух, движущийся над животными, обычно не является сквозняком.

Поддерживайте высокую скорость воздуха на входе.

Высокая скорость входящего воздуха от 700 до 1000 футов в минуту (fpm) обеспечивает смешивание или унос воздуха и его распределение или выброс (Рисунок 6). При правильной регулировке воздухозаборника, такого как показанный на рис. 6а, холодный воздух с высокой скоростью обдувает потолок и смешивается с теплым воздухом в здании. Когда воздухозаборник открыт слишком широко, медленно движущийся поток холодного воздуха опускается на пол, не смешиваясь с теплым комнатным воздухом, и вызывает сквозняки, как показано на рисунке 6b. Размер входного отверстия должен быть отрегулирован для поддержания правильного статического давления и создания высокой скорости воздуха.

Рисунок 6а. При правильно отрегулированном входном отверстии холодный воздух с высокой скоростью обдувает потолок и смешивается с более теплым комнатным воздухом.

Рисунок 6б. Когда воздухозаборник открыт слишком широко, ленивый низкоскоростной поток холодного воздуха опускается на пол, вызывая сквозняк.

Незапланированные вводы нежелательны, поскольку мы не можем регулировать размер отверстия и, следовательно, статическое давление. К незапланированным притокам относятся большие проемы, такие как двери и окна, которые изначально не предназначались для использования в вентиляционной системе. Часто забывают о таких вещах, как сенокосы, отверстия для обработки навоза или конвейеры. Небольшие отверстия, такие как щели в конструкции и вокруг дверей, окон и вентиляторов, могут вызвать сквозняки и плохой контроль распределения воздуха. По иронии судьбы, в прошлом в традиционных коровниках с естественной (без вентиляторов) вентиляцией небольшие щели вокруг досок и обрешетки, например, обеспечивали сотни футов узких щелей для воздухообмена в коровнике. Для вентиляции с помощью вентилятора уплотните здание и подайте воздух через тщательно спроектированные и расположенные воздухозаборники для большего контроля над распределением вентиляционного воздуха.

Насколько большими должны быть входные отверстия?

При прохождении воздуха через большинство отверстий площадь поперечного сечения воздушной струи уменьшается до 60-80% от общей свободной площади отверстия. Эта контракта вены показана на рисунке 7. Почти все рекомендации по размеру входного отверстия уже учитывают эту уменьшенную эффективную площадь воздушного потока. Обеспечьте не менее 1,7 кв. фута входной площади на 1000 кубических футов в минуту (куб. футов в минуту) производительности вентилятора воздухообмена. Для непрерывных щелевых входов рекомендуется обеспечивать 2 кв. фута на 1000 куб. футов в минуту. Оставайтесь в пределах диапазона входного размера от 1,7 до 2,0. Впускное отверстие меньшего размера создает более высокую скорость струи на входе, но увеличивает сопротивление воздушному потоку, что может привести к перегрузке вентиляторов. Большие воздухозаборники позволяют замедлить скорость воздуха ниже желаемого уровня, что вызывает сквозняки и мертвые зоны в здании из-за неправильного смешивания и распределения воздуха.

Рис. 7. Воздух, быстро проходящий через любое отверстие, от самых маленьких отверстий в оконной сетке до открытого окна, вызывает эффект сокращения вен, в результате чего эффективная площадь воздушного потока составляет около 60% кажущейся (измеренной) свободной площади. площадь воздушного потока. Рекомендации для площади входа от 1,7 до 2,0 кв. футов на 1000 куб. футов/мин учитывают контрактацию вены

Быстрая скорость воздуха на входе необходима для обеспечения смешивания воздуха и желаемой схемы циркуляции

Контрольная точка на входе находится там, где наименьший перекрест -площадь сечения возникает при движении воздушного потока. Контроллеры используются для регулировки размера входного отверстия. Размер впускного отверстия регулируется каждый раз, когда скорость вытяжки вентилятора изменяется, чтобы поддерживать достаточно постоянное статическое давление в здании, обеспечивая при этом высокие скорости впускной струи.

Конструкция воздухозаборника

Следует избегать ограничений потока воздуха до или после воздухозаборника, поскольку они уменьшают объемный поток воздуха, не создавая воздушной струи в помещении. Контрольная точка входа должна быть там, где воздух входит в помещение для животных. Как правило, для обеспечения направления и скорости воздуха в этой контрольной точке используется какое-то отверстие с перегородкой. Ограничения до этой точки вызовут нежелательное сопротивление воздушному потоку, что снизит скорость воздуха. Наименьшее ограничение на входе должно быть как минимум в два раза больше размера входного отверстия с перегородкой (Рисунок 8). Препятствия после воздухозаборника могут отклонять воздух в нежелательные сквозняки и нарушать хорошую циркуляцию воздуха (Рисунок 9).). Во многих отношениях воздух подобен воде. На самом деле они оба являются жидкостями, одна из которых является газом, а другая — жидкой жидкостью. Воздух имеет много общего с потоком воды в своем движении через препятствия, через ограничения и под воздействием тепловой плавучести (горячий воздух поднимается). Когда трудно «увидеть», что делает воздух, иногда полезно визуализировать, что могла бы сделать вода в подобных обстоятельствах.

Рисунок 8а. Перед впускной регулирующей перегородкой должно быть небольшое сопротивление воздушному потоку, чтобы точка управления скоростью и направлением воздуха находилась на перегородке.

Рисунок 8б. Когда ограничения на входе препятствуют надлежащему потоку воздуха, управление в точке управления на входе теряется.

Рис. 9. Препятствия, такие как балки сарая или люминесцентные светильники, могут отклонять впускные воздушные струи в нежелательные места.

Контрольный список воздухозаборников

См. рисунки 10, 11 и 12.

Рисунок 10. Контрольный список расположения воздухозаборников

Ширина здания

В зданиях шириной до 10 м проделайте непрерывные прорези в потолке вдоль обеих боковых стен. Для более широких зданий добавьте одну или несколько внутренних потолочных щелей или воздухозаборников.

Максимальное расстояние

Максимальное расстояние между вентилятором и впускным отверстием не должно превышать 75 футов. Воздух, перемещающийся так далеко в большинстве закрытых животноводческих помещений, набрал достаточно влаги, запаха, пыли и/или тепла, чтобы его можно было считать спертым воздухом, и его следует выпускать из здания.

Рядом с вентиляторами

В холодную погоду закройте впускные отверстия на расстоянии 6–8 футов от каждой стороны вентилятора, чтобы предотвратить короткое замыкание вентилятора свежим воздухом.

Секционные воздухозаборники

Воздухозаборники должны быть установлены секциями, чтобы можно было эффективно контролировать оптимальное открытие щели и распределение воздуха. В некоторых зданиях есть секции, которые не используются для части производственного цикла, например, при частичном выращивании цыплят-бройлеров, поэтому только населенная половина птичника имеет функциональные входы. Впускные отверстия, расположенные на расстоянии друг от друга, а не непрерывные, могут обеспечить контроль над распределением воздуха по мере изменения популяции животных в здании. Например, на одно стойло для опороса предусмотрено одно входное отверстие.

Обеспечьте от 1,7 до 2,0 квадратных футов входной площади на производительность вентилятора 1000 кубических футов в минуту. Обеспечьте, по крайней мере, двойную эту площадь перед контрольной точкой входа.

Впускные отверстия для холодной погоды

Контролируемые впускные отверстия необходимы для направления поступающего холодного воздуха и обеспечения смешивания (Рисунок 11). Впускные отверстия расположены высоко на боковых стенках, чтобы воздух мог смешиваться с комнатным воздухом, прежде чем он попадет к животным. Чердак часто имеет то преимущество, что является защищенным от ветра воздухозаборником. Это предотвращает попадание ветра и атмосферных осадков внутрь здания. Зимой часто используется только часть воздухозаборников здания. Например, каждая вторая секция непрерывного воздухозаборника может быть закрыта на зиму, а остальные секции регулируются для обеспечения вентиляции. Это позволяет половине входных отверстий быть открытыми на полдюйма вместо того, чтобы пытаться держать все входные отверстия открытыми на четверть дюйма. Как правило, неровности конструкции препятствуют созданию однородных отверстий шириной менее половины дюйма.

Рис. 11. Вариант воздухозаборника для холодной погоды.

Воздухозаборники для жаркой погоды

Свежий воздух лучше всего подавать непосредственно с улицы (Рисунок 12). Утепление кровли снижает нагрев здания солнечными лучами и требуется при использовании чердачной вентиляции в жаркую погоду. Уличный воздух можно обдувать непосредственно пожилых или взрослых животных (не рекомендуется для очень молодняка), чтобы создать ветерок для лучшего охлаждения. Размеры воздухозаборников в жаркую погоду должны обеспечивать подачу большого количества воздуха без ограничений в соответствии с рекомендациями 1,7–2,0 фута2/1000 кубических футов в минуту.

Рис. 12. Вариант вентиляционного отверстия для жаркой погоды.

Впускной экран

Закройте впускной патрубок снаружи здания металлической тканью толщиной три четверти дюйма или сеткой от птиц. Не используйте экраны жилых окон или вентиляционные отверстия в потолке, так как поток воздуха будет слишком слабым.

A Система

Важно помнить, что вентиляция — это система. Приточные клапаны, вентиляторы, органы управления и конструкция здания (например, уровень изоляции, планировка и т. д.) — это компоненты, которые должны работать вместе, чтобы обеспечить обмен и распределение воздуха (рис. 13). Пристальное внимание к правильной конструкции и расположению воздухозаборника улучшит распределение воздуха в зоне содержания животных. При изменении условий необходим контроль размера входного отверстия. Не забудьте проверить площадь входного отверстия, скорость и направление воздуха при обнаружении проблем с вентиляцией и качеством воздуха.

Рис. 13. Система вентиляции включает в себя вентиляторы, воздухозаборники, элементы управления, датчики и часто изоляцию здания для надлежащего контроля окружающей среды.

Вентиляционные и охлаждающие системы для животноводческих помещений – энергия ферм

Содержание

Введение Пассивная вентиляция Механическая вентиляция Дополнительные ресурсы Авторы этой статьи

Введение

Животноводство во многом зависит от здоровья и комфорта животных. Вентиляция животноводческих помещений для удаления влаги и запахов и замены их свежим воздухом необходима для продуктивности животноводства. Вентиляция также обеспечивает движение воздуха, что способствует охлаждению и улучшению качества воздуха для животных в стойлах. В то время как хорошая вентиляция способствует прибыльности, при неправильном проектировании энергия, используемая системой охлаждения и вентиляции, может значительно снизить эту прибыль.

Пассивная вентиляция

Пассивная или естественная вентиляция — это подача и удаление воздуха через отверстия в здании. Это обусловлено естественным обтеканием здания ветром и разницей температур внутри и снаружи здания. Пассивная вентиляция может использоваться отдельно или в сочетании с каким-либо типом механической вентиляции.

Во многих случаях одной только естественной вентиляции недостаточно, поскольку внутренняя температура и скорость воздухообмена колеблются в зависимости от внешних изменений температуры и ветра. Его использование в замкнутом животноводстве наиболее распространено в крупных животноводческих помещениях с проходом воздуха через боковые стенки и отверстия в коньках.



Механическая вентиляция

Механическая вентиляция создается вентиляторами, термостатами и воздухозаборниками. Он используется там, где необходимо контролировать температуру воздуха и движение, например, в помещениях для животных, чувствительных к холоду, резким перепадам температуры и сквознякам. Механическая вентиляция распространена в свинарниках и питомниках, коровниках, теплых коровниках для молочного скота и телятниках, а также в доильных залах. Наиболее распространенным подходом является использование вентиляторов для выдувания воздуха из здания, при этом свежий воздух всасывается через воздухозаборники на противоположной стороне. Тем не менее, вентиляторы также могут быть размещены внутри коровника для обеспечения циркуляции воздуха и улучшения однородности условий.

Основное преимущество механической вентиляции заключается в том, что она обеспечивает улучшенный контроль температуры и воздушного потока в помещении даже в безветренные дни.

Основными недостатками механической вентиляции являются первоначальные затраты и эксплуатационные расходы, а также потеря тепла животными зимой, что может потребовать дополнительной системы обогрева, чтобы поддерживать достаточное тепло животных.

Существует два основных типа вентиляторов, используемых для механической вентиляции животноводческих помещений: коробчатые вентиляторы и большие низкоскоростные лопастные вентиляторы. Коробчатые вентиляторы используются в обычных привязных коровниках или беспривязных коровниках. Большие лопастные вентиляторы, также называемые низкоскоростными вентиляторами большого объема (HVLS), больше всего подходят для применения в свободном корпусе.

Дополнительные ресурсы

• Контрольный список энергоэффективности животноводческих помещений и советы

• Информационный бюллетень по вентиляции молочных продуктов Скотта Сэнфорда, Университет Висконсина.

• Информационный бюллетень «Основные аспекты вентиляции животноводческих и птицеводческих помещений» Джеймса А. Мура, сельскохозяйственного инженера-консультанта, Университет штата Орегон.

• Экологический контроль в закрытых помещениях для скота Всесторонний обзор систем механической вентиляции в животноводческих помещениях, подготовленный Доном Д. Джонсом и Уильямом Х. Фрайдей, инженерами по сельскому хозяйству, и Шервудом С. ДеФорестом, инженером по сельскому хозяйству, Университет Пердью.

• Впускные отверстия для систем механической вентиляции в животноводческих помещениях. В этом информационном бюллетене описаны типы впускных отверстий, их конструкция, размер, а также приведен контрольный список впускных отверстий. Эйлин Фабиан Уилер, доцент кафедры сельскохозяйственной инженерии Пенсильванского государственного университета.

• Информационный бюллетень по проектированию механической вентиляции для содержания свиней, составленный Джеем Д. Хармоном, инженером по сельскому хозяйству, Университет штата Айова.

• Информационный бюллетень «Естественная вентиляция молочных стойл с привязкой» Роберта Э. Грейвса, профессора сельскохозяйственной инженерии Пенсильванского государственного университета.

• Информационный бюллетень по естественной вентиляции для беспривязных коровников, подготовленный Робертом Э. Грейвсом, профессором сельскохозяйственной инженерии Университета штата Пенсильвания, и Майклом Бруггером, доцентом сельскохозяйственной инженерии Университета штата Огайо.

• Естественная вентиляция для беспривязных молочных коровников Сьюзан Вуд Гей, инженер по расширению; Технологический институт Вирджинии. Номер публикации 442-763, опубликовано в декабре 2002 г.

• «Системы вентиляции и охлаждения для животноводческих помещений» Скотта Сэнфорда, старшего специалиста по расширению, Университет Висконсина, дает обзор: корпусных вентиляторов, низкоскоростных вентиляторов большого объема, термостатов, спринклерных систем и вентиляторов с регулируемой скоростью.

• Вентиляция для теплых животноводческих помещений Обзор требований к вентиляции для различных видов домашнего скота, Джозеф М.
