Вентиляция СТО и гаража — методика упрощенного расчета

В гараже или на СТО, в мастерских постоянно происходит выхлоп из транспортных средств таких газов, как окись углерода (CO) и окись азота (NO_х). Данные окиси являются очень опасными для человека. Обеспечение вентиляцией таких помещений является мерой необходимой, обязательной и важной.

Гаражи и мастерские с площадью более 50 м² всегда должны быть оборудованы механической принудительной вентиляцией. Гаражи или мастерские с меньшей площадью могут быть оборудованы естественной вентиляцией с удалением отработанного воздуха через вытяжные каналы, площадь сечения этих каналов должна быть не меньше 0,2% от общей площади гаража или мастерской.

Необходимый воздухообмен в час

Минимальный воздухообмен может быть следующим

• на стоянке автомобилей кратность должна быть не менее 4 до 6
• на СТО или мастерских кратность может быть взята в пределах от 20 до 30

Приток воздуха в гараж может быть определен по следующей формуле

Q = n V            (1)

где

Q = общая подача воздуха (м ³ / ч)
n = требуется смен воздуха в час (ч ^-1)
V = объем гаража (м ³ )



Содержание CO в воздухе

Необходимое количество приточного воздуха может быть также определено по содержанию во внутреннем воздухе оксида углерода q CO, который в свою очередь определяется по следующей формуле

q CO = (20 + 0,1* l 1 )c 1 + 0. 1 c 2* l 2                         (1)

где

q = количество CO в воздухе (м 3 / ч)

с 1 = количество мест на стоянке (количество  автомобилей) или  в гараже

l 1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке

с 2 = количество автотранспортных средств, проезжающих  через гараж

l 2 = средняя дистанция для автомобилей, проезжающих через гараж

а количество приточного воздуха Q:

Q = kq CO                                                                   (2)

где

Q = необходимое количество свежего воздуха (м 3 / ч)

к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке

к = 2, если в гараже люди находятся небольшое количество времени

к = 4, если люди находятся постоянно – СТО, мастерские

Вентиляция гаража.

Пример.

Определение количества приточного воздуха

Стоянка машин

Необходимо определить подачу воздуха в помещение стоянки автомобилей со следующими данными: 10 машин, площадь 150 м 2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам.

Все это может быть определено как:

Необходимый воздухообмен в час

Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а кратность для стоянок автомобилей(смотрите выше) должна быть не менее 4-х воздухообмена в час, то получим следующее значение расхода воздуха



Q = 4*300 (м 3 / ч) = 1200 м 3 / ч

Содержание CO в воздухе

Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину q CO

q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

а необходимый расход воздуха

Q = 2*220 (м 3 / ч) = 440 м 3 / ч воздуха

Так как, при проектировании вентиляции в случае выбора величины необходимого воздухообмена в помещении всегда выбирают большую величину то расход приточного воздуха в помещении автостоянки должен быть 1200 м 3/ч.

Ремонтная мастерская, СТО

Необходимо определить расход приточного воздуха в помещении ремонтной мастерской (СТО) со следующим техническим заданием: количество машин 10, площадь помещения 150 м 2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам.

Необходимый минимальный воздухообмен

Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а  вентиляция СТО возможная с кратностью (смотрите выше) должна быть не менее 20-го воздухообмена в час, то получим следующее значение расхода воздуха

Q = 20 * 300 (м 3 / ч)= 6000 м 3 / ч

Содержание CO в воздухе

Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину выброса q CO

q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

А необходимый расход воздуха (коэффициент равен 4 – люди в помещении находятся постоянно)

Q = 4*220 (м 3 / ч) = = 880 м 3 / ч воздуха

Подача воздуха должна быть не менее 6000 м 3 / ч.

Типичное решение вентиляции для небольших гаражей

Вентиляция гаража небольшого не требует сложного расчета. Свежий воздух поступает через решетки в наружной стене. Загрязненный воздух удаляется через отверстия в полу и крыше через решетки с помощью вентилятора. Более подробно можете ознакомиться с вентиляцией индивидуальных гаражей в этой статье Вентиляция частного гаража

 В жилых зданиях, где предусмотрена в подвале стоянка автомобилей, может быть применена следующая схема вентиляции.

 Воздух, удаляемый из жилых помещений, полностью не выбрасывается в атмосферу. Часть воздуха смешивается со свежим наружным и подается в помещение подземной автостоянки, происходит так называемая рециркуляция.  Таким образом экономятся эксплуатационные затраты на подогрев приточного воздуха в холодный период года.

перевод с английского, источник http://www.engineeringtoolbox.com/

При использовании статьи прямая ссылка на http://www. ventportal.com обязательна.
Вы можете не использовать прямую ссылку на Вентпортал, если перепечатаете статью в оригинале (английский язык).



• Вентиляция гаража
• Вентиляция автостоянок



Правильная вентиляция в гараже и погребе: нюансы выбора сечения воздуховодов

Главная » Естественная вентиляция » Делаем выбор между естественной или принудительной системой вентиляции гаража



Большинство автолюбителей свято уверены, что срок жизни их авто зависит от качества топлива и масла, заливаемого в авто. Более опытные водители добавляют, что для автомобиля наиболее важным считается хранение в теплом гараже. А самые «матерые» автолюбители заявляют, что на срок жизни четырехколесного друга больше всего влияет вентиляция гаражного помещения. В этом споре, конечно же, все правы: от того какое топливо зальешь в бак авто зависит работа его «сердца», т.е двигателя, а в теплом гараже будет находиться гораздо комфортнее самому хозяину, во время «общения со своим железным другом».

[contents] , ваш автомобиль будет защищен от лишней влаги, находящейся в воздухе. Все дело в том, что за ночь машина остывает и на металлических частях авто конденсируется влага. Как известно, конденсат – это не просто роса или капельки водички, это довольно агрессивная жидкость, способная в короткое время уничтожить практически любое антикоррозийное покрытие и металл, которое оно защищает.

Кроме того, без вентилирования сам гараж очень скоро превратиться в помещение, пропитанное выхлопными газами, парами топлива и запахом плесени, где находиться станет неприятно и а даже опасно для здоровья. Грибок и плесень будет покрывать вещи, которые каждый автолюбитель хранит в своем гараже, некоторые части вашего авто и самого помещения, выделяя в окружающее пространство споры, приводящие к тяжелым заболеваниям и аллергии. Картина довольно неприглядная. В этой статье мы хотели бы поговорить именно об устройстве правильной вентиляционной системы «домика для вашего авто».

По нормам для России, приток свежего воздуха в гаражном помещении должен быть не менее чем 180 л. в час. Это прописано в нормативных документах. Если кто-то считает, что это очень много, то для Европейских стран этот показатель ровно в два раза выше, и составляет 360 л./час. Именно такой приток воздуха сможет обезопасить владельцев автотранспорта от губительного воздействия на их организм отравляющих веществ, которые входят в выхлопные газы. Уровень СО2, поднявшийся в воздухе всего до 0,2 %, приводит к потере сознания и последующей остановке дыхания. Только исходя из этих цифр, приходит понимание того, что вентиляция в таком помещении – жизненно необходима.

Содержание

1. Виды вентиляционных систем
2. Без расчета никуда
3. Условия для правильного функционирования приточной и вытяжной системы
4. Обустройство комбинированной вентиляции

Виды вентиляционных систем

Существует три типа вентиляционных систем, которые можно обустроить в гараже. У каждой из них есть как достоинства, так и недостатки, которые мы и рассмотрим более подробно.

1. в гараже предполагает наличие минимум двух отверстий с воздуховодами, для естественной циркуляции воздуха. Воздухооборот осуществляется за счет разницы температуры воздуха, между помещением и улицей. Это наиболее востребованный тип циркуляции воздушных потоков у большинства автолюбителей, так как наиболее дешевый и независящий от электричества, и его всегда можно обустроить собственными силами с минимальными и финансовыми затратами.
2. Комбинированная. Этот вид предполагает естественную вытяжку воздушных масс и принудительный его приток, или наоборот: естественный приток и механическая вытяжка. Такая система объединяет в себе все положительные качества, естественно, и механической системы проветривания. Она хороша для тех гаражных помещений, в которых нет проблем с электричеством. Всегда можно увеличить циркуляцию воздушных потоков увеличив производительность вентилятора и сечение воздуховодов.
3. . Полностью принудительная циркуляция воздушных масс предполагает наличие механического притока и вывода воздуха. В принципе, обустроить самостоятельно простейшую вентиляцию такого типа довольно несложно, если знать принципы расчета мощности приточных и вытяжных вентиляторов и расчета сечения воздуховодов. Покупку и установку уже готовых, моноблочных систем в гараже, мы рассматривать не будем, так как начальная стоимость самой бюджетной версии такой вентиляции начинается от 2 тыс. у.е, а это сопоставимо с подержанным, но находящимся в рабочем состоянии, практически любым представителем советского автопрома. У механической вентиляции есть один существенный минус – энергозависимость: есть свет – есть вентиляция, нет электричества – приходится дышать угарным газом.

Без расчета никуда

Без этого этапа практически невозможно обустройство правильной вентиляции в гаражном помещении. При проектировании системы вентиляции в гараже должны быть учтены следующие моменты: площадь и высота гаража, сколько машин в нем размещается одновременно, мощность силовой установки и тип топлива (бензин, дизель,). В проекте должны быть точные места размещения приточного и вытяжного воздуховода, с диаметрами отверстий под них. Следует учитывать наличие в гараже смотровой ямы, погреба или овощной ямы, к которым также следует предусмотреть проветривание.

Для правильного расчета естественной вентиляции любого помещения, нужно обращаться в специализированные конторы, которые эффективно, а главное точно рассчитают вам мощность приточных и вытяжных вентиляторов, а также нужного сечения воздуховодов. Кроме того, эти фирмы очень точно помогут вам расстаться со значительной суммой денег в собственном кошельке. Мы расскажем вам, как самостоятельно гаража, схема которой один приточный воздуховод, а один вытяжной.

Правила самостоятельного расчета воздуховодов

На самом деле, в этом нет ничего сложного, если знаешь некоторые правила расчета. Для естественной вентиляции на 1 м.кв площади гаража нужно 15 мм.кв сечения воздуховодов. Пример: На стандартный гараж, размерами (5м. х 3 м. ) = 15 м.кв, вам потребуется вентиляционная труба диаметром (15 х 15) = 225 мм .

Если вы решили реализовать механическую, одноканальную вентиляцию гаража, то следует руководствоваться правилом расчета воздуховодов, диаметр которых должен быть не менее чем 0,3% от общей площади «домика для автомобиля». По такому же принципу рассчитывается и вентиляция погреба в гараже. Все просто, и денег за расчеты платить никому не надо.

Условия для правильного функционирования приточной и вытяжной системы

Для этого типа вентиляционной системы действительно нужны определенные условия.

• Вентиляционные отверстия должны быть правильно расположены и определенного диаметра. О том, как рассчитывать их величину мы говорили выше, а расположение их должно быть таким: два отверстия, по диагонали помещения, располагающиеся одно от пола, а другое от потолка на 10 см.
• Вентиляционные трубы должны быть: приточная – подсоединенная коленом 90° к отверстию в нижней части стены, должна иметь высоту от земли 30 см. Верхняя часть этого воздуховода обязательно закрывается металлической сеткой и зонтом, для предотвращения попадания внутрь гаража мусора, грызунов и т.д. Вторая вентиляционная труба – вытяжная, монтируется к верхнему стеновому отверстию, коленом под 90°, и поднимающаяся выше уровня верхней точки крыши на 50 см. Труба также должна закрываться зонтом, чтобы внутрь не попадали атмосферные осадки, листья и т.д.

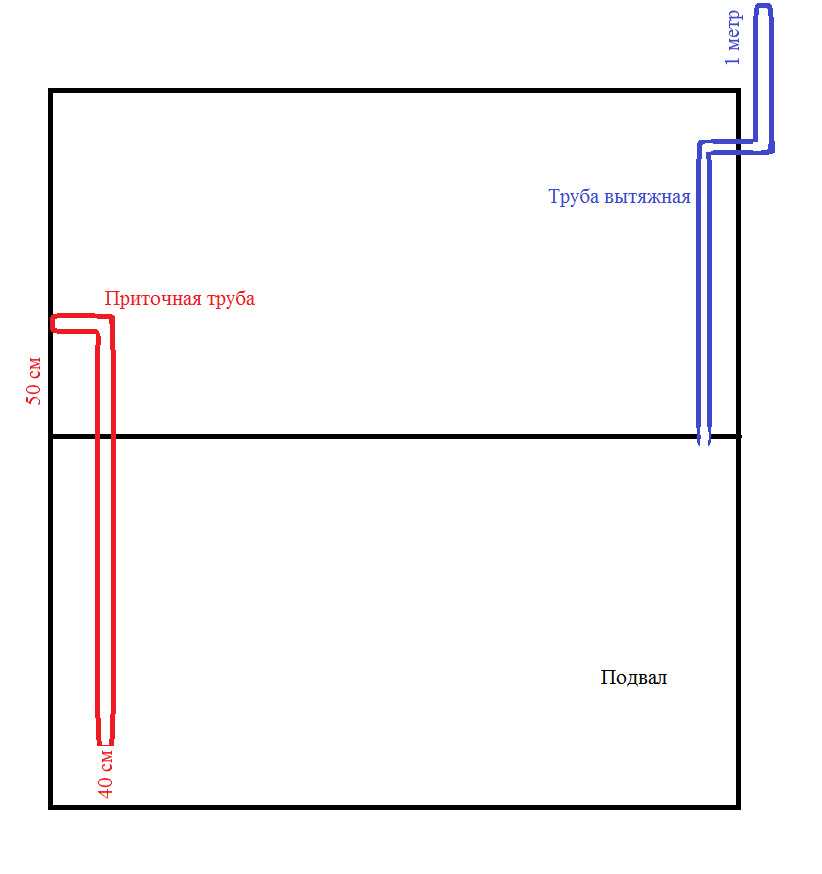

В идеале, между верхними точками приточной и вытяжной вентиляционной трубы, должно быть три метра разницы. При таком расположении создается идеальный перепад давления для хорошего вентилирования гаража. Но иногда погодные условия могут сделать так, что даже идеально рассчитанная и выполненная система будет давать сбой. В таком случае можно обустроить в собственном гараже комбинированную вентиляционную систему.

Обустройство комбинированной вентиляции

Комбинированная вентиляция в гараже своими руками делается не сложнее естественной, правда с несколько большими финансовыми затратами. В приточный воздуховод встраиваем вентилятор: благодаря созданию избыточного давления в помещении, загрязненные воздушные массы выталкиваются и замещаются свежим. Все может делаться и наоборот: в вытяжку встраивается вентилятор. Вытягивая отработанный воздух, в помещении создается разряжение, при котором через естественный приток поступают свежие воздушные потоки.

Для такой системы есть одно ограничение по расположению входного и выходного отверстий: они не должны находиться на одной линии, друг напротив друга. В такой системе важным фактором эффективности является производительность вытяжного вентилятора. Рассчитать его самостоятельно достаточно просто: либо обратиться к СНИП, где сказано, что приток свежего, и соответственно выход отработанного воздуха должен быть не менее 180 л/ч.

Второй вариант, рассчитать мощность вентилятора, в зависимости от объема помещения. Для гаража было бы очень неплохо, если бы воздух полностью в нем сменялся, хотя бы 5-7 раз в час. Чтобы рассчитать, какая производительность вентилятора вам понадобится, нужно объем гаража (длина х ширина х высота) умножить на кратность воздухообмена, в нашем случае на 5. Полученная цифра и будет рекомендованной производительностью вытяжного вентилятора в час.

Важно!
Помните, чтобы комбинированная вентиляционная система работала эффективно, нужно, чтобы воздуховоды были соответствующего диаметра. Если вы делаете комбинированную вентиляцию с механическим притоком, то нужна естественная вытяжка. Которая будет справляться с выводом воздуха такого объема. Если в таком типе вентиляции механическая вытяжка, то следите за тем, чтобы приточный воздушный поток мог поступать в соответствующем объеме.

Как сделать вентиляцию в гараже

Каждый владелец хочет сохранить свой автомобиль в хорошем состоянии как можно дольше. Сухой, хорошо проветриваемый гараж считается редкой удачей. А если учесть, что горожане часто хранят в погребе гаража собственный урожай, то создание в нем благоприятного микроклимата становится задачей №1. Рекомендации рубрики «Вентиляция в гараже своими руками, схема, расчет и Способы вентиляции» поможет вам определиться с выбором системы вентиляции в гараже.

Организация правильной вентиляции в гараже способствует удалению образующегося конденсата, отводу выхлопных газов и ядовитых паров

Зачем нужна вентиляция в гараже

Если она обеспечена на должном уровне, можно сделать следующие:

• Сделать воздух чище, удалив вредные примеси, связанные с работой двигателя автомобиля. Многие водители тратят значительное количество времени на ремонт своего автомобиля. Иногда в процессе работы возникает необходимость включить мотор. При работающей вытяжке выхлопные газы будут быстро удаляться из помещения.
• Гараж часто используется не только для автомобилей. Иногда там можно хранить овощи, например. Повышение влажности воздуха может привести к их ухудшению. Решить эту проблему поможет качественная вытяжка.
• Иногда из-за дождя или снега в помещение может попасть влага. Надлежащая вентиляция поможет удалить лишнюю влагу, попавшую внутрь.

Система принудительной вентиляции гаража Источник notperfect.ru

• Иногда на автомобиле или на стенах может образовываться конденсат, который вреден. Регулярная подача свежего воздуха поможет предотвратить образование воздуха.
• Влажность вредна не только для металлических деталей. В таких условиях может образоваться грибок. Она может быть на стенах или, например, на овощах, которые некоторые могут хранить в гараже.

Воздух для дыхания, отсутствие излишней влажности, регулярный приток свежего воздуха создадут в гараже не только полезный, но и приятный микроклимат.

Возможен ли гараж без вытяжки?

Гараж для автомобиля

Конечно, можно построить гараж без вентиляции, но с таким помещением в будущем будет много проблем. Большинство автолюбителей часто ставят свой автомобиль на зиму в гараж. Но представьте, если в нем нет системы вентиляции? В таком помещении сам автомобиль и детали будут подвергаться коррозии.

Кроме того, в гараже многие ремонтируют машину самостоятельно. Часто эта работа связана с использованием химических веществ, которые очень вредны для здоровья человека. Поэтому только качественная и правильно устроенная вытяжка в гаражном погребе способна вывести опасные пары из помещения и снизить риск для собственного здоровья.

Не забывайте о повышенной влажности в помещениях без вентиляции. Даже качественное отопление зимой не сможет решить эту проблему.

Принцип работы вентиляции

На практике можно использовать различные варианты вентиляции. Их можно условно разделить на основании того, какой принцип действия применяется в каждом конкретном случае.

Эффективность зависит от качества утепления и гидроизоляции гаража. Если стены или крыша будут пропускать влагу, вытяжка может с этим не справиться.

Естественная вентиляция

Можно попробовать решить существующую проблему с минимальными усилиями. Этот вариант самый распространенный.

Самый простой способ проветрить помещение

Смотрите также: Самые популярные проекты гаражей и других «малых форм» для частного дома.

В этом случае потребуются два вентиляционных отверстия. Один находится внизу, у самой земли. Второй под потолком. Наиболее подходящий диаметр отверстия можно получить с помощью простого расчета. Один из вариантов такого расчета предполагает, что на каждый квадратный метр площади гаража приходится 2 сантиметра диаметра трубы. То есть, если его площадь 6 кв. метров, то труба должна иметь диаметр, равный 12 сантиметрам.

Принцип действия основан на том, что температура в помещении обычно выше, чем на улице. Внутрь попадает относительно холодный воздух, который затем нагревается и выходит через отверстие в потолке. Вместо этого свежий воздух подается снаружи.

Наиболее типичные гаражи имеют длину 6 м и ширину 3 м. При этом диаметр каждого из отверстий будет 27 сантиметров.

Особенности установки:

• Вместо одного нижнего можно использовать два, но меньшего размера. При этом их диаметр должен составлять 70% от первоначального размера.
• Вентиляционные отверстия должны располагаться на 10–15 см выше уровня пола гаража.

Трубы монтируются к вентиляционным отверстиям Источник chipmaker.ru

• С другой стороны делается вывод трубы под потолок. Последняя подводится вверх, и чем она выше, тем лучше будет работать вентиляция. Считается, что минимальная высота не может быть меньше полуметра.
• Щели необходимо заделать герметиком, нижние отверстия закрыть решеткой, а верхний край трубы защитить специальным наконечником, препятствующим попаданию осадков.

Необходимо помнить, что хотя естественная вентиляция и стоит значительно дешевле, качество ее работы не всегда остается удовлетворительным. Так, например, в теплую погоду притока воздуха практически не будет.

Следует учитывать, что при выходе воздуха наружу в трубе будет образовываться конденсат. Если ничего не делать, то она будет накапливаться и стекать вниз. Чтобы этого не происходило, его необходимо регулярно снимать, для чего обычно устанавливают отдельный бак.

В связи с низкой эффективностью естественной вентиляции в гараже с подвалом есть смысл задуматься о приобретении качественного оборудования. Хотя на это уйдет больше денег, в итоге вытяжка обеспечит качественную вентиляцию в любую погоду.

Таким образом можно проверить насколько эффективна вентиляция.

Виды систем вентиляции

Вытяжка для гаража своими руками делается практически любая. При выборе вентиляционной системы нужно понимать, что каждый вариант имеет важные характеристики и свойства, поэтому нужно постараться сделать правильный выбор. На фото вы можете увидеть схему работы каждого вида, а на видео систему установки.

Естественная вентиляция

Если вы решили выбрать этот вид вентиляции, то знайте, что реализовать его можно без проблем, так как это делается по простой схеме, нужно позаботиться о наличии обычных жалюзи, которые будут устанавливаются в специальные отверстия.

Схема естественной вентиляции

Итак:

• Дефлектор очистит помещение от загрязненного воздуха, а значит, в вашем гараже теперь будет тот микроклимат, который вам нужен.
• Передняя стена гаража считается самым удачным местом, где можно разместить впуск, помните, что эффекта можно добиться только при правильном использовании впуска, его сечение должно быть в три раза больше размера дефлекторной решетки, помните этот.

Внимание: Дефлектор необходимо монтировать вертикально, а что касается его внешней части, то не забывайте, что ее обязательно нужно будет утеплить, ведь это важное условие.

• Этот тип вентиляции считается самым простым; здесь не нужно дополнительное оборудование; вся система работает по законам физики и естественным образом. .
• В любом случае это позволит избежать многих проблем, но помните и имейте в виду, что такая система вентиляции обычно не в состоянии обеспечить требуемое качество очистка воздуха, сравнивая ее с другими вариантами вентиляции.

Принудительная вентиляция

• Этот тип вентиляции обеспечивает принудительную циркуляцию воздуха. Многие специалисты в один голос говорят, что для гаражей этот вариант вентиляции подходит лучше всего, поэтому выбирать можно именно его. Только для принудительной циркуляции потребуется установить небольшой вентилятор, способный работать от 12 Вт.

Внимание: если двигатель не установлен, то летом, когда температура воздуха внутри и снаружи помещения одинакова, вентиляция работать не будет.

Принудительная вентиляция

Это установка, включающая вентилятор, фильтрующий элемент и нагреватель.

Схема приточной вентиляции

• Как только воздух начинает поступать в вентиляционный канал, он моментально оказывается в приточном блоке, где и будет происходить фильтрация.
• Затем нагретый воздух начинает поступать в воздухораспределитель.

Внимание: Такого результата можно добиться только в том случае, если на стенках приточных решеток установить воздуховод, а сделать это необходимо при строительстве смотровой ямы, о чем часто забывают многие владельцы.

• Данная система может быть оснащена дополнительными фильтрами для очистки воздуха. Это замечательно, если вы выполняете покрасочные работы в гараже (см. раздел «Покраска автомобиля в гараже своими руками»).
• Воздух подается в помещение по одному воздуховоду, после чего по трубам может поступать в любое помещение. Это подходит, если вам нужно поддерживать определенную температуру в подвале.

Вытяжная вентиляция

В том случае, если вы решили выбрать такую ​​вентиляцию для гаража, то вам необходимо подробно изучить ее принцип работы, чтобы точно понять, стоит это делать или нет. Ведь сегодня, действительно, многие владельцы часто выбирают именно этот тип вентиляционной системы, так как он эффективен и надежен.

Схема вытяжной вентиляции

Итак:

• Если говорить в целом о схеме организации такой вентиляции, то следует знать, что она предполагает использование специальных вентиляторов не только осевого, но и канального типа, они применяются в связке с воздуховодом, поэтому в любом случае можно будет оценить эффективную работу в большом помещении.
• Вентилятор канальный отличается тем, что способен обеспечить равномерное распределение воздушных потоков, а это так важно.
• Но при этом для его размещения потребуется дополнительное место, поэтому необходимо учитывать этот нюанс.
• Если гараж расположен ниже уровня земли, то в обязательном порядке нужно учитывать, что вентиляционные каналы, как правило, необходимо обрабатывать специальным антипиреном, его легко можно приобрести в торговых сетях.
• Также для контроля уровня загазованности специалисты советуют использовать специальные датчики, но для их установки нужны дополнительные затраты, помните об этом. Но если вы выполняете сварочные работы в гараже, то это точно подойдет.

Вентиляция гаража под домом

Гаражи могут располагаться отдельно, а в некоторых случаях — в подвале многоквартирного дома. Тогда вентиляция погреба в гараже становится особенно важной.

При этом общие принципы остаются прежними, но схема реализации существенно отличается:

• Впуск, если смотреть снаружи дома, по-прежнему находится у самой поверхности земли. От него начинается труба, которая проходит внутрь здания и уходит вертикально вниз. В гараже дыра находится возле пола.

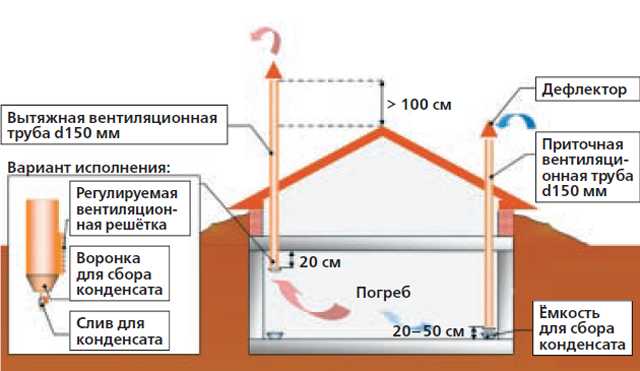

• Правильная вентиляция в подвальном гараже делается следующим образом. Вытяжка начинается от потолка подземного гаража и идет вертикально вверх до крыши. Считается. Что он должен возвышаться над поверхностью крыши на высоту не менее 50 сантиметров.

Выхлопная труба под потолком гаража Источник турбируем.ру

• Внизу капота есть кран для слива конденсата, образовавшегося внутри трубы.
• Вентиляционное устройство в подвале гаража выполнено таким образом, что наружные выходы труб должны быть закрыты от дождя или снега.
• Внешний выход подводящего патрубка закрыт решеткой для предотвращения проникновения насекомых и мелких животных.

Недопустимо изменение диаметра трубы по ее длине.

Подготовка: схемы

Перед началом работ составляется схема или план, на котором наносятся места расположения вентиляционных отверстий и труб для забора, оттока воздуха, размеры отверстий, чертится схема расположения вентиляционных каналов.

Примеры таких схем приведены ниже. Для гаражей без подвалов и чердаков применяют естественную вентиляцию.

Простейшая система вентиляции (1 — движение воздуха в гараже, 2 — воздухозаборные отверстия, 3 — воздуховыпускное отверстие)

Наиболее правильная схема выглядит так:

• от пола до воздухозаборного отверстия 10-15 см; на таком же расстоянии, только до потолка противоположной стены устроить вытяжку;
• диаметр отверстия для выхода потока воздуха вдвое меньше диаметра входа,
• вентиляционная труба возвышается над уровнем крыши не менее чем на 0,5 м.

Следует отметить, что схема рассчитана на гараж высотой не менее 3 м. Так как приточное и отливное отверстия должны находиться на расстоянии 2,5–3 м.

Комбинированная вентиляция

Необходимые инструменты и материалы. Расчет

Для ускорения работ инструменты и материалы, необходимые для монтажа вентиляции, готовятся заранее.

1. Перфоратор;
2. болгарский;
3. Герметик и теплоизоляционный материал;
4. Решетки и/или жалюзи для защиты отверстий от внешнего загрязнения;
5. Воздухоотводящие трубы из металла или пластмассы сечением 100–200 мм.

Вентиляторы также необходимы, если устанавливается комбинированная система.

Без надежного вентилятора сделать комбинированную систему не получится

Рассмотрим такие типы:

1. Вытяжной канал — доступный и простой в установке. Потребление электроэнергии не более 100 Вт. Встроенные регуляторы позволяют изменять интенсивность вентиляции. Также можно добавить дополнительные датчики, которые будут включать вентилятор при определенном уровне влажности. Оптимальный диаметр устройства – 160 мм, более дешевый и простой вариант – 120 мм. Выбор зависит от близости к гаражу источников влаги (реки, озера, грунтовые воды).

Вентилятор вытяжной канальный

2. Центробежный (радиальный, «улитка»). Лучше всего они справляются с отводом отработанного воздуха, но они дороги и сложны в установке. Они используются в гаражах, где производится покраска автомобилей.

Центробежный вентилятор

3. Вихревой. Устройства третьего типа используются для удаления дыма при сварке или очистке форсунок.

Вихревые системы вентиляции

Оптимальным вариантом в обычном гараже на одну-две машины является вытяжной канальный вентилятор. Хорошо справляется со своими функциями, и при этом отличается невысокой стоимостью.

Нарисовав схему и подобрав инструменты, рассчитывают диаметр вентиляционных каналов. Формулы основаны на размерах гаража. Для примера возьмем комнату со сторонами 6 и 4 метра. Таким образом, площадь составляет 24 м2. Согласно требованиям и нормам, на десять квадратных метров гаража нужен воздуховод диаметром 15 см. Рассчитать диаметр воздуховода можно по следующей формуле:

(S/a)*d, где S – площадь гаража, a – 10 м2, умножить на d – 15 см диаметра воздуховода.

Итог: диаметр вентиляционных каналов 36 см. Если выхлопных труб две, то значение уменьшается вдвое.

Что делать, если у вас металлический гараж

Многие используют гаражи, выполненные в виде металлического ящика. Для их проветривания учитывайте следующее:

1. В них нет смотрового отверстия, поэтому нет необходимости проветривать подземную часть.
2. Гараж выполнен из металла, поэтому влага и конденсат угрожают не только машине, но и самому гаражу.
3. Нет отопления. Поэтому большую часть года наблюдаются резкие перепады температур, способствующие образованию конденсата.
4. Подключение к электросети отсутствует, поэтому установить систему принудительной вентиляции не получится.

Поэтому в данном случае делают два прямоугольных отверстия, закрытых решетками в передней и задней частях гаража под крышей. Это обеспечит вентиляцию.

Решетки на вентилируемые окна

Гараж с подземной частью

Приобретая гараж, водитель обычно хочет, чтобы в нем была смотровая яма. Для этой подземной части также требуется вентиляция. Обычно при его установке основной упор делается на днище.

При этом входная труба должна выходить на пол самого гаража. Также устанавливается труба, одно отверстие которой находится на полу смотровой ямы, а другое – на полу гаража. В этом случае выпускной патрубок располагается вверху смотровой ямы.

Такое расположение вентиляционных отверстий обеспечивает равномерный приток воздуха Источник chonemuzhik. ru

Нужно ли покупать принудительную вентиляцию

Допустим, простейшая вытяжка была установлена ​​ранее. Вот признаки, по которым можно определить, довольна ли она своей работой:

1. В комнате все время стоит спертый воздух.
2. На стенах регулярно появляются пятна от сухого конденсата.
3. Появился грибок или плесень.

Во-первых, вы можете предпринять шаги для повышения эффективности вытяжки. Этого можно добиться одним из следующих способов:

1. Увеличить диаметр вентиляционных труб.
2. Убедитесь, что внешнее отверстие выпускной трубы выше, чем раньше.
3. Возможно изготовление дополнительных входных и выходных патрубков.
4. При наличии электрического соединения установите вентилятор для улучшения циркуляции воздуха. Часто бывает достаточно установить его на дымоход.

Если это не поможет, есть смысл задуматься о приобретении качественной системы принудительной вентиляции при условии, что есть возможность обеспечить ее питанием.

Установка канального вентилятора

Вытяжка в гараже может быть установлена ​​с участием канального вентилятора. Для этого необходимо 2 отверстия разного диаметра. В стене делается отверстие, в которое предварительно устанавливается пластиковая насадка. Далее в него монтируется вентилятор. Устройство соединяется с гофрированной трубой с помощью хомутов.

Рассмотрев технологию создания вытяжки в гараже, а также важность обустройства такой системы, каждый владелец такого помещения сможет выполнить всю работу качественно. При желании вы можете сделать это самостоятельно. Отсутствие сырости и ядовитых веществ внутри гаража позволит эксплуатировать его в полном объеме длительное время.

Какой самый эффективный способ обогреть и охладить гараж? • Ingrams Water & Air

Независимо от того, используете ли вы свой гараж как домашний спортзал, складское помещение, мастерскую или просто место для хранения автомобиля, вы хотите, чтобы это пространство было максимально удобным. Горячий или холодный гараж — не самое приятное место, но, к счастью, есть несколько способов контролировать температуру в этом помещении. Вот некоторые из систем отопления и охлаждения, которые вы можете использовать для обогрева или охлаждения вашего гаража круглый год.

Как лучше обогреть гараж?

При выборе наилучшего способа обогрева гаража необходимо учитывать, как вы используете площадь. Если это офис, вы, вероятно, захотите выбрать тихий, низкопрофильный вариант, который не будет мешать вашему рабочему дню. Конечно, бюджет вашего проекта и планировка гаража также будут иметь значение. Вот самые эффективные способы обогрева гаража.

Мини-сплит-системы без воздуховодов

Мини-сплит-системы без воздуховодов — популярный и эффективный выбор для любого помещения. Он обеспечивает все те же удобства, что и вся домашняя система отопления, вентиляции и кондиционирования воздуха (HVAC), но в небольшом корпусе. Эти системы могут как охлаждать, так и обогревать ваш гараж через небольшой блок, который крепится к верхней части стены. Мини-сплит-система без воздуховодов не требует воздуховодов, поэтому она хорошо подходит для гаража. Термостат, пульт дистанционного управления или приложение для мобильного телефона позволят вам управлять системой.

У мини-сплит-систем есть недостатки: стоимость и установка. Эти устройства могут стоить более нескольких тысяч долларов, так что об этом следует помнить. Помимо стоимости устройства, для его установки должен приехать технический специалист. Этому специалисту нужно будет вырезать отверстие в стене, чтобы подключить его к внешнему блоку кондиционирования воздуха, поэтому вам нужно убедиться, что у вас достаточно места вокруг вашего гаража.

Оконные блоки

В отличие от предыдущих моделей, оконные блоки больше не большие, громоздкие и неэффективные. Современные оконные блоки энергоэффективны и обеспечивают подачу воздуха и тепла. Еще одним преимуществом является их быстрая и простая установка — единственный необходимый компонент для установки — это окно в гараже. По большей части оконные блоки являются эффективным и простым вариантом для гаражей.

Обратите внимание, что оконные блоки могут быть шумными. Кроме того, оконные блоки не всегда самые мощные. Если ваш гараж особенно большой, вам может понадобиться более одного, чтобы адекватно охлаждать и обогревать помещение. Те, кто ищет гладкий, современный блок HVAC в своем гараже, который гармонирует с эстетикой их дома, могут захотеть избежать оконных блоков, так как они должны торчать из окна, чтобы работать правильно.

Портативные блоки

Если вы хотите только охлаждать или обогревать свой гараж, вы можете рассмотреть возможность использования портативного блока. Эти варианты позволяют выполнять работу на небольших площадях, и при необходимости вы можете перемещать их по гаражу. Вот несколько вариантов портативных устройств:

• Электрические обогреватели : Электрические обогреватели бывают трех видов: излучающие, с принудительной подачей воздуха и инфракрасные. В лучистых обогревателях используется герметичный печной мазут, и для их прогрева требуется время, но они наименее дороги. Нагреватели с принудительной подачей воздуха обдувают горячий электрический нагревательный элемент воздухом и представляют собой быстрый способ обогрева. Инфракрасные обогреватели превращают электричество в инфракрасное тепло, поэтому они быстро нагреваются, но могут вызвать серьезные ожоги.
• Газовые обогреватели : Существует три типа газовых обогревателей — пропан, природный газ и керосин. Все они используют открытое пламя, поэтому вы должны соблюдать осторожность при их использовании. Если вы выбираете газовый обогреватель, очень важно держать дверь гаража и окна открытыми, чтобы выпустить газы.
• Обогреватели на дровах или пеллетах : Этот метод основан на использовании древесины или пеллет для выработки тепла. Если вы добавите в свой гараж дровяную печь, вы сможете довольно легко обогреть большую часть площади. Имейте в виду, что для этого варианта требуется дымоход для вентиляции.

Проходные системы

Проходные системы работают аналогично оконному блоку. Однако для сквозных систем требуется отверстие в стене, а не окно. Если вас интересует более стационарное решение для обогрева, но вы не хотите покупать мини-сплит-систему, вы можете предпочесть врезной блок.

Можно ли установить теплый пол в гараже?

Да, вы можете установить теплый пол в гараже. Этот процесс включает в себя установку электрических или жидких компонентов в пол для обогрева гаража. Существует два основных варианта отопления, в том числе электрическое и водяное. В первом варианте используются электрические кабели или маты. В качестве альтернативы водяным системам требуются трубы, которые соединяются с водонагревателем и термостатом.

Использование теплых полов — экономичный и эффективный способ обогреть гараж, особенно если вы устанавливаете его во время строительства. Он эффективно обогревает гараж или помещение, поскольку обеспечивает равномерное покрытие. Кроме того, установка более проста, чем вы думаете, — она требует установки необходимого мата и труб на бетон и заливки сверху еще одного слоя. Этот процесс только добавляет около 2 дюймов к полу.

Как лучше всего охладить гараж?

Процесс охлаждения гаража очень похож на его обогрев. Существуют различные методы, и в зависимости от ваших потребностей у вас есть хороший набор вариантов. Вот несколько способов охладить гараж.

Мини-сплиты без воздуховодов

Для этой системы требуется внутренний и внешний компоненты — снаружи находится конденсаторный блок, который циркулирует хладагент для его охлаждения. Ключевым преимуществом этой системы является ее размер, так как она может эффективно охлаждать относительно большие помещения. Мини-сплит-блок также очень эффективен, поэтому, если вы используете его только для охлаждения своего гаража летом, вы, вероятно, не заметите значительного увеличения счета за электроэнергию.

Оконные блоки

Выбор оконного блока имеет свои преимущества: стоимость, эффективность и характеристики. Оконный кондиционер является наименее дорогим вариантом для охлаждения гаража, относительно эффективен и иногда имеет настраиваемые функции, такие как пульты дистанционного управления, таймеры, уровни охлаждения или скорости вращения вентиляторов.

Недостатком является то, что ваше окно должно иметь подоконник, на котором будет стоять устройство, или вы должны установить кронштейн для его поддержки. Во многих гаражах есть маленькие окна, поэтому вам нужно убедиться, что устройство может поместиться в окнах вашего гаража. Для вентиляции устройства можно использовать трубу, так что имейте это в виду, если вы считаете, что ваши окна недостаточно велики. Оконный блок также является одним из самых громких вариантов охлаждения.

Встраиваемые в стену блоки

Отличным преимуществом встраиваемых в стену блоков является их бесшумность, поэтому они идеально подходят для гаражей, используемых в качестве жилых помещений. Эти блоки также могут обеспечивать тепло, поэтому, если вам нужна гаражная система ОВКВ круглый год, лучшим выбором может быть блок, проходящий через стену. Недостатки в том, что они бывают ограниченного размера и являются постоянными.

Как проветрить гараж без окон?

Если в вашем гараже нет окон, у вас все еще есть варианты обогрева и охлаждения:

• Откройте дверь гаража : Попробуйте оставить дверь гаража открытой, чтобы увеличить приток воздуха. Если в вашем гараже есть дверь во двор или во внутренний дворик, вы также можете оставить этот вход открытым. Держите гараж закрытым, когда поблизости находятся маленькие дети и домашние животные.
• Установка переносных вентиляторов : Если у вас есть несколько переносных вентиляторов, вы можете использовать их для перемещения воздуха, когда жарко. Попробуйте разместить два или три вокруг гаража, чтобы получить лучший эффект.
• Установите потолочный вентилятор : Тем, кто ищет более надежное решение, следует подумать об установке потолочного вентилятора. Таким образом, вы можете поддерживать движение воздуха, даже когда вам нужно закрыть гараж. Зимой также можно перевернуть потолочный вентилятор, чтобы теплый воздух, поднимающийся к потолку, рассеивался внизу, нагревая помещение.

Как рассчитать потребность гаража в отоплении и охлаждении?

Независимо от того, планируете ли вы обогревать или охлаждать свой гараж, вам необходимо выяснить, какой размер блока вам нужен для вашего помещения. Большинство систем HVAC используют британские тепловые единицы (BTU) для расчета некоторых основных требований к пространству. Вот как получить точную оценку того, насколько мощным должно быть ваше устройство:

1. Рассчитайте площадь вашего гаража, измерив длину и ширину с помощью рулетки. Умножьте эти числа. Например, если гараж имеет длину 15 футов и ширину 20 футов, площадь в квадратных футах составляет 300 квадратных футов, при условии, что у вас стандартные 8-футовые потолки. Если у вас более высокие потолки, каждый фут добавляет 9% к общей площади.
2. Получив площадь в квадратных футах, умножьте это число на приблизительную мощность на квадратный фут. Средняя мощность составляет около 8,3 Вт — в более холодных районах используйте 10, а в более теплых районах — семь. Если бы ваша площадь в квадратных футах составляла 300 квадратных футов, вы бы получили 2,49.0 для мощности при умножении на среднее значение.
3. Теперь возьмите мощность и умножьте ее на 3,412. Если вы умножите 3,412 на 2490, ваш ответ будет 8 496 БТЕ, необходимых для обогрева и охлаждения вашего гаража.

Как сделать свой гараж более энергоэффективным?

Хотя добавление систем отопления и охлаждения, безусловно, улучшит работу вашего гаража, вы должны помнить, что ваши счета за электроэнергию возрастут. Поскольку гаражи не всегда являются самыми эффективными местами, вам следует подумать о других улучшениях, чтобы ваш гараж был максимально энергоэффективным.

1. Добавьте или замените изоляцию

Установка изоляции является ключом к уменьшению теплового потока. В результате горячий воздух остается внутри зимой, а холодный – летом. Если у вас нет надлежащей изоляции, ваши усилия по обогреву и охлаждению не будут иметь значения, потому что воздух будет выходить. Потратив время и деньги на изоляцию своего гаража, вы поможете вашей системе отопления, вентиляции и кондиционирования воздуха работать наилучшим образом.

Обязательно утеплите гараж:

• Стены : Количество изоляции, необходимое для стен вашего гаража, зависит от вашего местоположения. Лучше всего использовать изоляционную обшивку стен класса R5 или R6. Для достижения наилучших результатов изолируйте стену, которая соединяется с остальной частью вашего дома, если ваш гараж пристроен.
• Дверь : Обязательно изолируйте дверь гаража. Включение защиты от атмосферных воздействий также важно. Если у вас есть устаревшая гаражная дверь, вы можете подумать о замене, если ваш бюджет позволяет это. Таким образом, у вас будет гораздо более энергоэффективный барьер между вашим гаражом и улицей.

2. Герметизация утечек воздуха

Обратите внимание, что изоляция не покрывает все утечки воздуха. Если у вас есть карманы в окнах гаража, вы должны залатать их, чтобы закрыть все пространство. Чтобы найти утечку воздуха в гараже, рассмотрите возможность зажечь ароматическую палочку и пройтись по пространству. Если вы заметили, что дым смещается в определенное место, скорее всего, сквозняк в гараже вызван протечкой. Использование фонарика ночью также может помочь вам найти эти места.

3. Установите новые окна, лампочки и бытовую технику

Большинство старых окон не являются энергосберегающими, что делает их идеальным местом для выхода горячего и холодного воздуха наружу. Замена их на окна с двойным остеклением сэкономит вам деньги в долгосрочной перспективе за счет сокращения счетов за электроэнергию. В качестве альтернативы рассмотрите возможность добавления занавесок или жалюзи в качестве барьера. Эти обработки окон также предотвратят попадание лишнего света внутрь, что может сделать помещение более жарким.

Замена ламп на энергосберегающие — еще один отличный выбор. Использование светодиодов вместо стандартных ламп накаливания уменьшит ваши счета за электроэнергию. В качестве бонуса эти лампы служат дольше, чем традиционные варианты, поэтому вам не придется заменять их так часто. Обязательно выключайте свет в гараже, когда вы не пользуетесь им.

В вашем гараже есть холодильник или морозильник? Возможно, пришло время перейти на модель с энергетическим сертификатом. Поддержание этих приборов в рабочем состоянии 24/7 может потреблять приличное количество энергии, поэтому лучше убедиться, что они максимально эффективны. В противном случае, если вы обнаружите, что используете холодильник или морозильную камеру лишь изредка для хранения продуктов, вы можете вообще избавиться от прибора.

Shop Garage HVAC Products Ingram’s Water & Air

Вы готовы преобразить свой гараж? Компания Ingram’s Water & Air предлагает оборудование для гаражного отопления, вентиляции и кондиционирования воздуха, которое необходимо для поддержания комфортной температуры в вашем гараже круглый год.
