Кровельная вентиляция: обзор основных элементов

15.07.2021

Обзор основных элементов с плюсами и минусами каждого варианта.

Нужна помощь с выбором кровельной вентиляции?

Не все владельцы частного дома знают, что такое вентиляция подкровельного пространства и для чего она нужна. Такое незнание опасно для конструкции стропильной системы и других элементов кровельного пирога. Возникает риск вывода из строя несущих конструкций кровли. Кроме этого, подкровельная вентиляция обеспечивает работоспособность утеплителя или теплоизоляции, создает благоприятные условия для выведения из него влаги. Для создания нормальных условий необходимо понимать суть физических процессов, протекающих в кровельном пироге.

Содержание:

  • Зачем нужна вентиляция кровли
  • Виды вентиляции
  • Способы обустройства вентиляции
  • Вентиляция мягкой кровли
  • Вентиляция крыши из металлочерепицы или профнастила
  • Вентиляция мансардной крыши
  • Рекомендации
  • Вывод

Зачем нужна вентиляция кровли

Для большинства домовладельцев термин «вентиляция» означает воздухообмен в помещениях, то есть — процесс замены отработанного воздуха свежим потоком. Однако, значение термина гораздо шире, особенно, если рассматривается вентиляция кровли. Не следует путать ее с процессом проветривания чердака. Это воздухообмен в промежутке между кровельным полотном и элементами кровельного пирога (утеплителем и защитными пленками или мембранами). Когда производится монтаж кровли, обеспечивается вентиляционный зазор между внешним покрытием (кровлей) и теплоизоляционным материалом. Он обычно составляет около 4 см и выполняет функции воздушной прослойки для выведения избыточной влажности.

Помимо осушения утеплителя, вентиляция кровли — это процесс вывода конденсата из подкровельного пространства, необходимый для осушения внутренней поверхности материала. Необходимо иметь в виду — здесь рассматривается только мансарда, или жилой утепленный чердак. Если помещение неотапливаемое и не эксплуатируется, вентиляция кровли не нужна. В таком случае вполне достаточно естественного движения воздуха через карнизы или окна.

Виды вентиляции

Существует два вида вентиляционных систем — естественная и принудительная (механическая). Они обладают определенными плюсами и минусами, могут использоваться параллельно и независимо друг от друга. Несмотря на то, что оба типа вентиляции выполняют общую задачу, устройство и принцип работы у них совершенно разные. Рассмотрим оба варианта конструкции внимательнее.

Естественная вентиляция

Естественная вентиляция — это процесс воздухообмена, протекающий за счет разницы давлений воздуха между внутренними помещениями и внешней атмосферой (как вариант, между разными помещениями одного дома). Однако, если рассматривается вентиляция крыши, действует не разница давлений, а обычное движение воздуха по вентиляционному зазору.

Как правило, свежий поток поступает снизу, из карнизного свеса, и движется вверх, в направлении конька, где выводится наружу. Любой ветерок усиливает процесс и обеспечивает нормальный ход естественного воздухообмена. Влажный воздух выводится из-под кровли, обеспечивая сухую поверхность полотна и нормальное состояние утеплителя.

Достоинствами естественной вентиляции являются:

  • воздушные массы движутся самостоятельно;
  • нет нужды в специальном оборудовании;
  • естественный воздухообмен происходит непрерывно, хоть и с разной интенсивностью;
  • не требуется подключение к сети электропитания.

Недостатки естественной вентиляции:

  • зависимость от внешних условий;
  • нестабильность процесса воздухообмена;
  • невозможность или крайне слабая степень регулировки режима вентиляции;
  • есть вероятность появления застойных участков, откуда влажный воздух плохо выводится.

Несмотря на некоторые недостатки, естественная вентиляция является основным способом реализации подкровельного воздухообмена. Система достаточно эффективна, а независимость от ресурсов и специального оборудования становится решающим фактором.

Принудительная вентиляция

Принудительная вентиляция — это способ воздухообмена, реализованный при помощи специального оборудования. Используются вентиляционные установки, обеспечивающие приток свежего потока и вытяжку отработанного воздуха.


Достоинства принудительных систем:

  • стабильность и надежность работы;
  • возможность регулировки процесса, усиления или ослабление режима воздухообмена;
  • независимость от внешних условий (климат, погода, температура).

Недостатки:

  • для запуска принудительной вентиляции требуется установка оборудования и монтаж воздуховодов, что надо делать до укладки элементов кровельного пирога;
  • зависимость от состояния оборудования;
  • большой расход электроэнергии;
  • при внезапном отключении электроэнергии работа системы останавливается.

Учитывая эти недостатки, принудительную систему всегда дублируют естественной вентиляцией. Это позволяет обеспечить воздухообмен во время отключения электропитания или при выходе из строя оборудования.

Способы обустройства вентиляции

Вентиляция на крыше частного дома представляет собой систему из нескольких элементов, действующих в комплексе и обеспечивающих воздухообмен подкровельного пространства. Эти элементы выполняют определенные функции и являются неотъемлемыми частями системы.

Для кровельной вентиляции не обязательно наличие всех элементов. Однако, чем их больше, тем эффективнее и интенсивнее будет производиться воздухообмен. Все вентиляционные элементы являются самостоятельными деталями кровельного покрытия и конструкционно между собой не связаны.

Рассмотрим их внимательнее.

Карнизная вентиляция

Карнизный свес является естественным участком поступления свежего потока. При укладке кровли и монтаже софитов (элементов оформления карниза с нижней стороны) оставляют продольную щель по всей длине карнизной линии. Сквозь нее в подкровельное пространство поступает свежий воздушный поток.

Здесь работает не перепад давлений, как в обычных естественных вентиляционных системах. Влажный воздух, насыщенный испарениями из утеплителя, нагревается от тепла кровли, поднимается вверх и выводится через коньковые вентиляционные элементы.

Для защиты от пыли, мелкого мусора или грызунов карнизная вентиляционная щель закрывается специальной сеткой из ПВХ или металлической перфорированной полосой. Она свободно пропускает воздух, обеспечивая эффективный воздухообмен подкровельного пространства.

Ознакомьтесь с элементами карнизной вентиляции из нашего каталога:

Софит STANDARD Т4 с полной перфорацией

Софит LUX Т4 с центральной перфорацией цвет орех

Софит PREMIUM T4 с полной перфорацией цвет гранат

Слуховые окна



Слуховые окна обеспечивают выход на крышу, естественное освещение и вентиляцию чердачного помещения. Если чердак утеплен, соединение слуховых окон с вентиляционным зазором отсутствует. Это исключает люкарны (другое наименование слуховых окон) из системы проветривания кровли. Здесь возможна только подача свежего воздуха в помещение и естественное проветривание.

Если чердак неутепленный, слуховые окна становятся дополнительными источниками свежего воздуха. Помимо обычного воздухообмена, они способствуют испарению конденсата и создают тягу для выведения влажного внутреннего воздуха.

Коньковый аэратор

Коньковые аэраторы — это вентиляционные элементы, установленные на линии соединения скатов крыши (коньковой линии). Они служат для вывода влажного подкровельного воздуха, который поднимается вверх из-за нагрева.

Существуют сплошные и одиночные коньковые аэраторы. Первые образуют сплошную вентиляционную щель по всей длине конька. Вторые устанавливаются на некотором расстоянии друг от друга.

Выбор подходящего варианта производится исходя из размеров крыши и площади скатов. В продаже есть разные виды коньковых аэраторов, но предпочтение отдают универсальным моделям. Их можно использовать как одиночные элементы, или набирать сплошную вентиляционную щель.

Ознакомьтесь с коньковыми аэраторами в нашем каталоге:

Коньковый кровельный вентиль Vilpe PELTI-KTV/HARJA

Коньковый аэратор

Коньковый аэратор Docke

Коньково-точечная вентиляция (КТВ)

Под каждое покрытие кровли используют свой вид КТВ. Они бывают под металлочерепицу (под различный вид волны), для профнастила и для натуральной черепицы.

С функциональной точки зрения, КТВ — вентиляционные отверстия, обеспечивающие подачу свежего воздуха в подкровельное пространство. Устанавливаются из расчета 1 КТВ на 60 м2 поверхности ската. Это минимальное значение, которое можно превысить, но нельзя уменьшать.

Основной недостаток КТВ — малая высота над поверхностью кровельного полотна. В зимнее время их часто засыпает снегом, а при его уборке элементы легко повредить.

Ознакомьтесь с вариантами КТВ в нашем каталоге:

Кровельный вентиль Vilpe MUOTOKATE -KTV (синий)

Кровельный вентиль Vilpe PELTI-KTV

Кровельный вентиль Vilpe CLASSIC-KTV

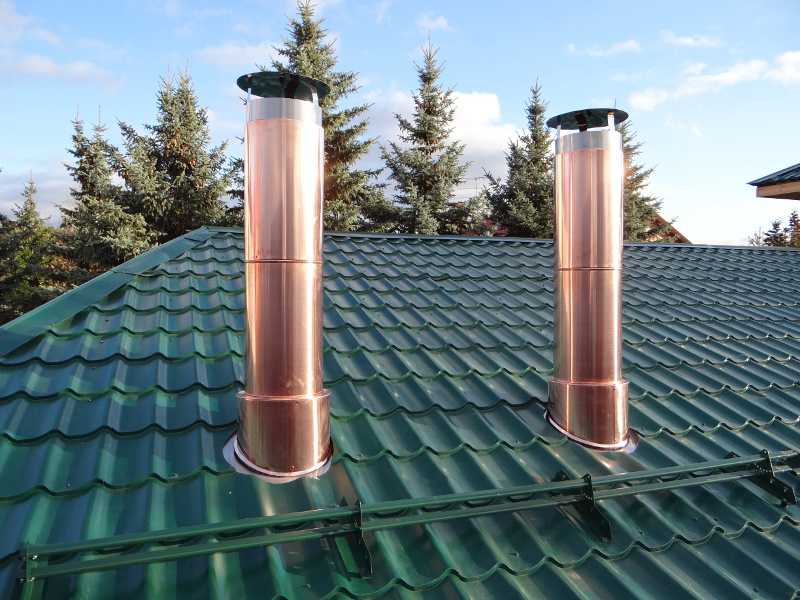

Вентиляционные трубы (выходы)

Вентиляционные трубы выполняют функции, схожие с задачами КТВ. Они обеспечивают вентиляционный выход для влажного подкровельного воздуха. Однако, их функционал шире — они имеют возможность одновременного подключения к системе вентиляции дома и обеспечивать вывод отработанного воздуха из жилых помещений. Кроме этого, подобным образом оформляются фановые трубы и элементы подвальной вентиляции. Эффективны для выведения влажного воздуха из кабельных каналов.

Вентиляционные трубы имеют достаточно большую высоту — около 0,5 м, что позволяет обеспечить свободный выход влажного воздуха на заснеженной крыше.

Ознакомьтесь с нашим каталогом вентиляционных труб:

Вентиляционный выход 125/из/500

Вентиляционный выход XL 160/300/500 Vilpe

Вентиляционный выход Vilpe 110/500

Вентиляция мягкой кровли

В отличие от других разновидностей, вентиляция мягкой кровли выполняет не только функции вывода влажного воздуха, но и обеспечивает охлаждение полотна в летнее время. Солнечные лучи сильно нагревают битумное покрытие, что может стать причиной вспучивания полотна. Поступление свежего воздуха обеспечивает отведение избыточной влажности и теплоты, нормализуя режим работы кровли. С конструкционной точки зрения вентиляция мягкого полотна практически идентична другим вариантам. Единственным отличием является установка промежуточных аэраторов, обеспечивающих дополнительные каналы поступления свежего потока.

Ознакомьтесь с нашим каталогом аэраторов для мягкой кровли:

Аэратор скатный Aero-Vent

Аэратор скатный Aero-Vent Wave

Аэратор Docke Pie Next

Вентиляция крыши из металлочерепицы или профнастила

Вентиляция кровли из профнастила или металлочерепицы является обязательным элементом обустройства металлической кровли. Материал отличается герметичностью и высокой теплопроводностью. Такое сочетание качеств способствует активному образованию конденсата на внутренней поверхности кровельного полотна, что значительно увеличивает роль вентиляции.

Рельеф металлической кровли нуждается в использовании специализированных элементов, обеспечивающих герметичность полотна и отсутствие протечек.

Вентиляция для металлочерепицы несколько проще — в составе комплектующих для нее есть специальные элементы, рассчитанные на монтаж к полотну данного профиля. Для профнастила используют вентиляционные трубы, позволяющие максимально герметизировать участок прохода сквозь кровлю.

Вентиляция мансардной крыши

Вентиляция мансардной крыши осуществляется с помощью вентиляционного зазора — воздушного промежутка между плоскостью стропил и обрешеткой. Помимо выведения влаги из кровельной теплоизоляции, он обеспечивает регулировку температурного режима в помещении.

Нагретое кровельное полотно может создать невыносимые условия, с которыми не справится даже теплоизоляционная отсечка. Вентиляционный зазор и элементы для подачи и вывода воздуха позволяют отводить излишки тепла и нормализуют микроклимат мансарды.

Рекомендации

Вентиляция подкровельного пространства обеспечивает сохранность несущих элементов и работоспособность теплоизолятора. При создании кровельной вентиляции необходимо руководствоваться следующими правилами:

  • обеспечить герметичность всех участков прохода сквозь полотно, исключить возможность появления протечек;
  • размещение элементов системы должно быть выполнено на основе специальных расчетов;
  • не рекомендуется проектировать принудительную подкровельную вентиляцию — она может выйти из строя, что поставит элементы стропильной системы и кровельного пирога под угрозу увлажнения и разрушения.
  • Учитывая эти правила, можно избежать ошибок и получить нормальный микроклимат мансарды.

Вывод

Вентиляция кровли является важным и ответственным элементом обустройства крыши. Ее созданием должны заниматься опытные и подготовленные специалисты. Если собственных познаний недостаточно и уверенности в своих силах нет, рекомендуется обратиться в компанию Векруф.

Специалисты произведут детальное обследование крыши и выполнят все необходимые расчеты, после чего подберут оптимальный вариант конфигурации системы подкровельного воздухообмена.


Вентиляция кровли, виды вентиляции и их особенности, описание

Качественно сделанная крыша – залог комфортного пребывания в любом здании. А, чтобы крыша как можно дольше пребывала в нормальном рабочем состоянии, вентиляция кровли должна быть организована максимально качественно.

Довольно много случаев, когда домовладельцы выбирают качественные кровельные материалы, вкладывают в обустройство или ремонт кровли серьезные средства и, при этом в целях экономии и вопреки советам специалистов, отказываются от установки систем вентиляции вообще или ставят ее в сокращенном (упрощенном) виде.

Происходит это потому, что при всей важности правильной вентиляции кровли и подкровельного пространства, ее необходимость, на первый взгляд,  не совсем очевидна.

С точки зрения неспециалиста не совсем понятно, зачем и что именно нужно вентилировать, и откуда влага вообще может появиться в сухом доме под новой и только что возведенной (или отремонтированной крышей).

Кроме того, не одно поколение выросло в домах, где вся вентиляция кровли осуществлялась на чердаке через слуховые окна, а индивидуальное загородное жилье до недавнего времени часто вообще не имело никакой вентиляции кровли. В этом случае вентиляция кровли вынужденно происходила через щели в кровельном ковре и в стенах дома.

Рисунок : движение потоков воздуха в кровельном пространстве

Так давайте разберемся, что происходит с кровлей при отсутствии вентиляции.

Содержание

  1. Почему образуется конденсат?
  2. Как выбрать вентиляционную систему?
  3. Естественная вентиляция чердачных помещений
  4. Вентиляция мансардных крыш
  5. Принудительная вентиляция кровли
  6. Как заказать услугу?

Почему образуется конденсат?

Образование конденсата в первую очередь связано с колебаниями среднесуточной температуры. Например, если при монтаже кровли применялись гидроизоляционные плёнки, то конденсат будет делиться на две части: первая собирается под крышей, а вторая – выводится наружу.

Ещё одна причина – это тёплый воздух, который по законам конвекции поднимается из помещений к крыше и скапливается под кровлей. Для регионов с частым выпадением осадков вентиляция подкровельного покрытия просто необходима – влага с лёгкостью будет затекать в узлы и стыки, загрязнять фасад. А при заморозках она превратится в лёд и заполнит им трубы и водостоки.

Вентиляция кровли позволяет избавиться от этих проблем, обеспечить отвод флаги и выполнить множество других важных функций.

Благодаря вентиляции:

  • постоянно поддерживается температурный баланс под всей поверхностью крыши;
  • удаляются водяные пары, поступающие из самого помещения;
  • значительно снижается вероятность перегрева кровельной поверхности под воздействием солнечных лучей в летнее время;
  • зимой не образуются сосульки и наледь;
  • необходимость в ремонте откладывается на значительное количество времени.

Все мы помним со школьных времен, что теплый воздух всегда поднимается вверх. Именно этот простой принцип лежит в основе работы современных вентиляционных систем. Точнее, поток воздуха попадает в систему из кровельного карниза, проходит по подкровельному пространству и выходит в месте соединения скатов крыши.

Как выбрать вентиляционную систему?

В первую очередь, необходимо обратить внимание на составляющие системы. Также стоит учесть тип кровли, в которую будет установлена вентиляционная система. И, наконец, важен кровельный материал.

Основные составляющие — это кровельные вентили, вентиляционные выходы и проходные элементы. Рассмотрим подробнее все элементы, из которых состоит вентиляция кровли:

  1. Благодаря вентилям, из подкровельного пространства удаляется конденсат. А также сохраняется целостность основы кровли, утеплительной системы и поверхности крыши;
  2. Вентиляционные выходы «выбрасывают» конденсат в атмосферу, а также обеспечивают поступление воздуха в помещение. Благодаря им, предупреждается образование грибков, неприятных запахов и разрушение различных строительных материалов.
  3. Приходные элементы необходимы для того, чтобы система вентиляции кровли была более надежной и герметичной.

Обычно в комплект входят все составляющие, дополнительные крепежные элементы, инструкция по установке. Также бывают подарки в виде небольших, но полезных инструментов.

Чаще всего вентиляционные элементы изготавливаются из высококачественного полипропилена, который обладает массой преимуществ. Например, этот материал не пропускает ультрафиолетовые лучи, устойчив к перепадам температур. Вентиляционные системы из полипропилена могут использоваться в регионах с различным климатом.

Ещё при выборе систем стоит обратить внимание на цвет составляющих. Цветовая гамма очень широка. И неудивительно, что часто многие элементы не только выполняют основную функцию, но служат частью декора крыши.

Естественная вентиляция чердачных помещений

В чердачных помещениях устроить вентиляцию проще всего. Там циркулирует большой объём воздуха и обеспечивает нормальную вентиляцию всего чердака и кровельных материалов.

Отдушины, находящиеся в коньках, фронтонах и под карнизами, обеспечивают проветривание чердака с помощью наружного воздуха, и позволяют уравнять температуры внутренней и наружной поверхности кровли.

При этом циркуляция воздуха обеспечивается естественным образом – с помощью конвекции. Другими словами, тёплый воздух из жилых помещений поднимается под кровлей вверх и выходит через эти отдушины конькового типа.

Холодный уличный воздух затягивается на чердак через карнизные отдушины. Разница между внутренней и наружной поверхностью кровли имеется, но не столь большая, чтобы вызвать конденсацию влаги.

Совет: для скатных крыш простой конструкции понадобится одинаковое количество отдушин вверху и внизу скатов. Качество обустроенной вентиляции можно проверить по простому правилу: суммарная площадь отдушин должна быть равна одной трёхсотой всей площади ската крыши.

Вентиляция мансардных крыш

Вентиляция мансардных крыш немного сложнее, чем чердачных помещений. Связано это с тем, что в подкровельном пространстве такого типа невозможно обеспечить свободную циркуляцию воздуха.

По типу вентиляции такие крыши делятся на: вентилируемые и невентилируемые. Первые имеют вентиляционные зазоры, а вторые – нет. Работа по вентиляции мансардных крыш происходит между кровлей и тепло- и гидроизоляцией.

Вентиляция кровли может проходить в трех контурах:

  1. Подкровельная вентиляция крыши — обеспечивает циркуляцию воздуха под кровельным покрытием. Она позволяет обустроить надёжную систему вентиляции вне зависимости от сложности скатов. Именно такая вентиляция кровли хорошо подходит для мансардных крыш.
  2. Вентиляция объёмного типа между гидроизоляцией и утеплителем. При организации этим способом не допускается образование зон застоя.
  3. Вентиляция всего чердачного помещения. Этот тип предусматривается на этапе проектирования и входит в общую вентиляционную систему дома.

С технической точки зрения вентиляционные работы удобно проводить с помощью кровельного вентиля и проходного элемента, который используется для прохождения вентиляционных труб сквозь кровельный пирог.

Что касается кровельных вентилей, то они считаются вентиляционной отдушиной и прикрыты от осадков и оснащены фартуком, позволяющим организовать гидроизоляцию места врезки в кровлю. Кроме того в конструкции предусмотрена защитная сетка, предотвращающая попадание птиц и грызунов в подкровельную зону.

Вентиляция кровли должна функционировать в любое время года и под действием любых атмосферных воздействий, особенно, под снежным покровом. Поэтому лучше всего сочетать кровельные вентили с вентиляционными трубами до 50 см.

Принудительная вентиляция кровли

При устройстве вентиляции кровли принудительного типа используют специальный кровельный вентилятор, устанавливающийся в верхнюю отдушину и обеспечивающий вытяжку тёплого воздуха из зоны кровли.

Принудительная вентиляция целесообразна в случаях, когда отсутствует возможность организовать необходимое количество отдушин для естественной системы, когда идёт строительство плоской крыши с отсутствием условий для нормальной терморегуляции кровли из-за слабой естественной конвекции.

Важно: лучший этап для установки вентилятора – это время, когда крыша только строится, поскольку устанавливать устройство в готовую крышу довольно затратное занятие.

Из минусов вентиляторов можно отметить необходимость подвода электросети. Однако недостаток сомнителен, поскольку принудительная вентиляция не требует множества отдушин в крыше, а это повышает её надёжность.

Элементы вентиляции в строительстве

Вентиляция через кровлю – это важный элемент дома, от которого зависит надёжность и качество крыши. Данная система сохранит металлические каркасы от коррозии и защитит деревянные конструкции от гниения.

Как заказать услугу?

Заказать услугу, рассчитать стоимость работ или уточнить дополнительную информацию вы можете:

оставив заявку на сайте, через форму обратной связи «Заказать звонок»,

позвонив нам по контактному телефону 8 (495) 669 31 74

или же написать нам на почту: [email protected]

Будем рады ответить на все интересующие вопросы!
