Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Содержание статьи

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации.

Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора.

А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений.  Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

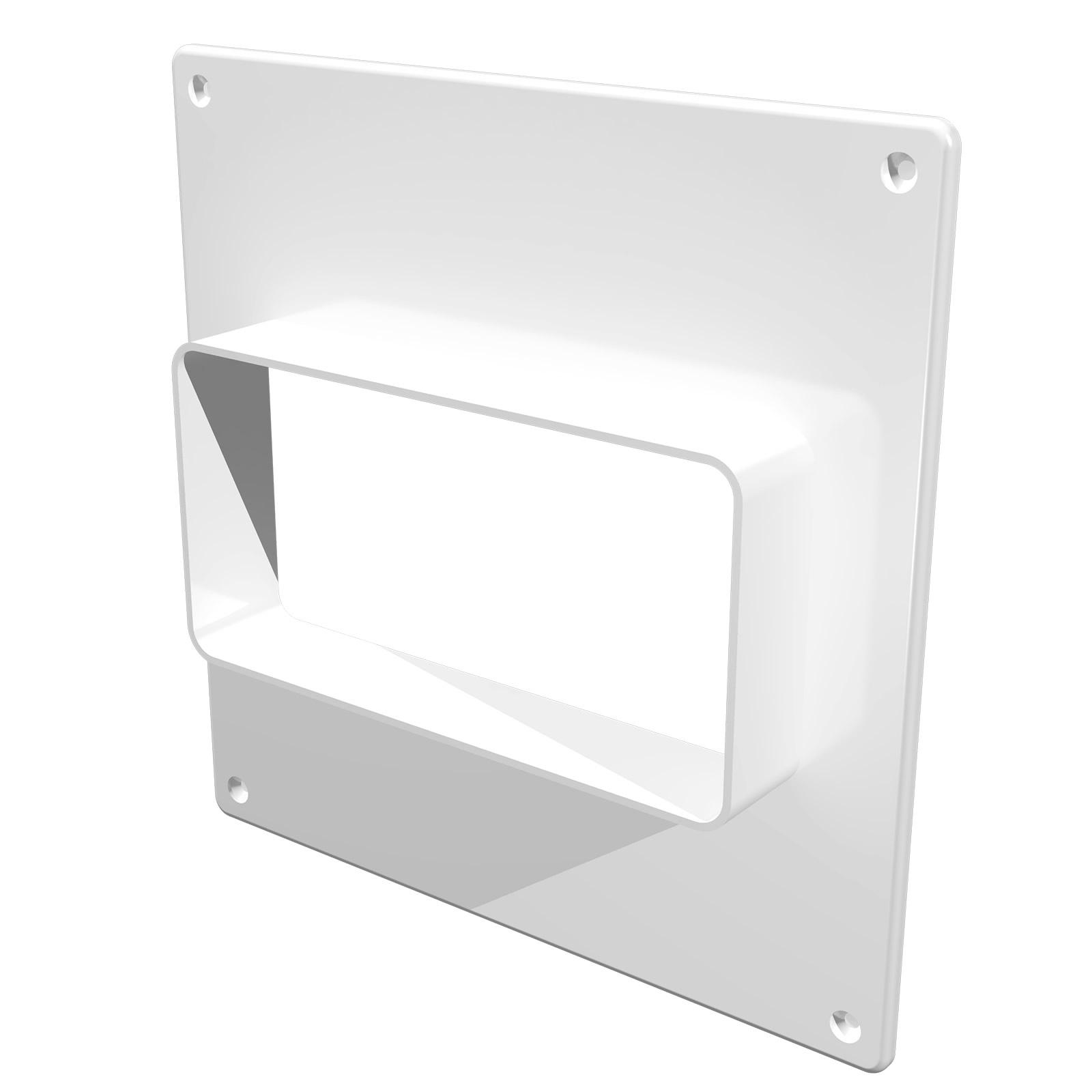

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать.

Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза.

Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

Вентиляция из пластика, воздуховоды и комплектующие от производителя

Если хотите самостоятельно подобрать материал для воздуховода, Вы можете воспользоваться нашей таблицей химической стойкости пластика

СКАЧАТЬ ТАБЛИЦУ

Виды производимых воздуховодов

Воздуховоды круглые пластиковые (цилиндрические)
Активно применяются в производствах с повышенным содержанием агресивных веществ в воздухе, материал изготовления – PE, PP, PPs EL, PPs, PVC ( ПВХ). Обладают повышенными характеристиками физической прочности, химически инертны, не выделяют вредных соединений. Срок службы не менее двадцати лет, выдерживают существенные давления воздушного потока, унифицированы под стандартные доборные элементы.

Воздуховоды пластиковые прямоугольные
Обладают отличной химической стойкостью к большинству агресивных сред, могут устанавливаться в гальванических производствах в химических лабораториях. Линейные характеристики отвечают техническим требованиям вентиляционных систем и систем кондиционирования. Универсального использования, материал изготовления – PE, PP, PPs EL, PPs, PVC ( ПВХ).

Воздуховоды из PPs EL (антистатичный, негорючий)
Антистатичный полипропилен PPs EL не накапливает статическое электричество, что дает возможность изготавливать из него воздуховоды для помещений с наличием взрывоопасных химических соединений . Материал длительного периода эксплуатации, устойчив к большинству кислот, обладает отличными технологическими характеристиками.

Воздуховоды из PPs для вентиляции (огнестойкий)
Для повышения устойчивости к отрытым очагам горения полипропилен PPs модифицирован специальными инновационными добавками. Во время загорания открытое пламя без внешней поддержки затухает самостоятельно, что дает возможность устанавливать воздуховоды в наиболее опасных с пожарной точки зрения помещениях. Мы производим воздуховоды согласно проекта заказчика.

Воздуховоды из PVC – ПВХ

Поливинилхлорид PVC – ПВХ пластик с повышенной устойчивостью к особо агрессивным кислотам и химическим соединениям. Отличные характеристики поливинилхлорида PVC – ПВХ дают возможность использовать изделия из этого материала в различных отраслях промышленности и лабораториях. У нас можно заказать широкий ассортимент специального оборудования по Вашим чертежам и чертежам разработанных нашими специалистами.

Бортовые отсосы
Бортовые отсосы из пластиков используются в химической промышленности, отличаются улучшенными эксплуатационными характеристиками. Изготавливаются по эскизам потребителя, конкретная марка материала подбирается с учетом условий использования и технологическими потребностями, допускается установка дополнительного оборудования.

Шибер круглый

Используется для регулирования потока воздуха в вентиляционных системах различного назначения. Шибер круглый изготовлен из листового пластика, может работать в агрессивных и пожароопасных воздушных средах. Быстро монтируется, легко обслуживается, универсального назначения.

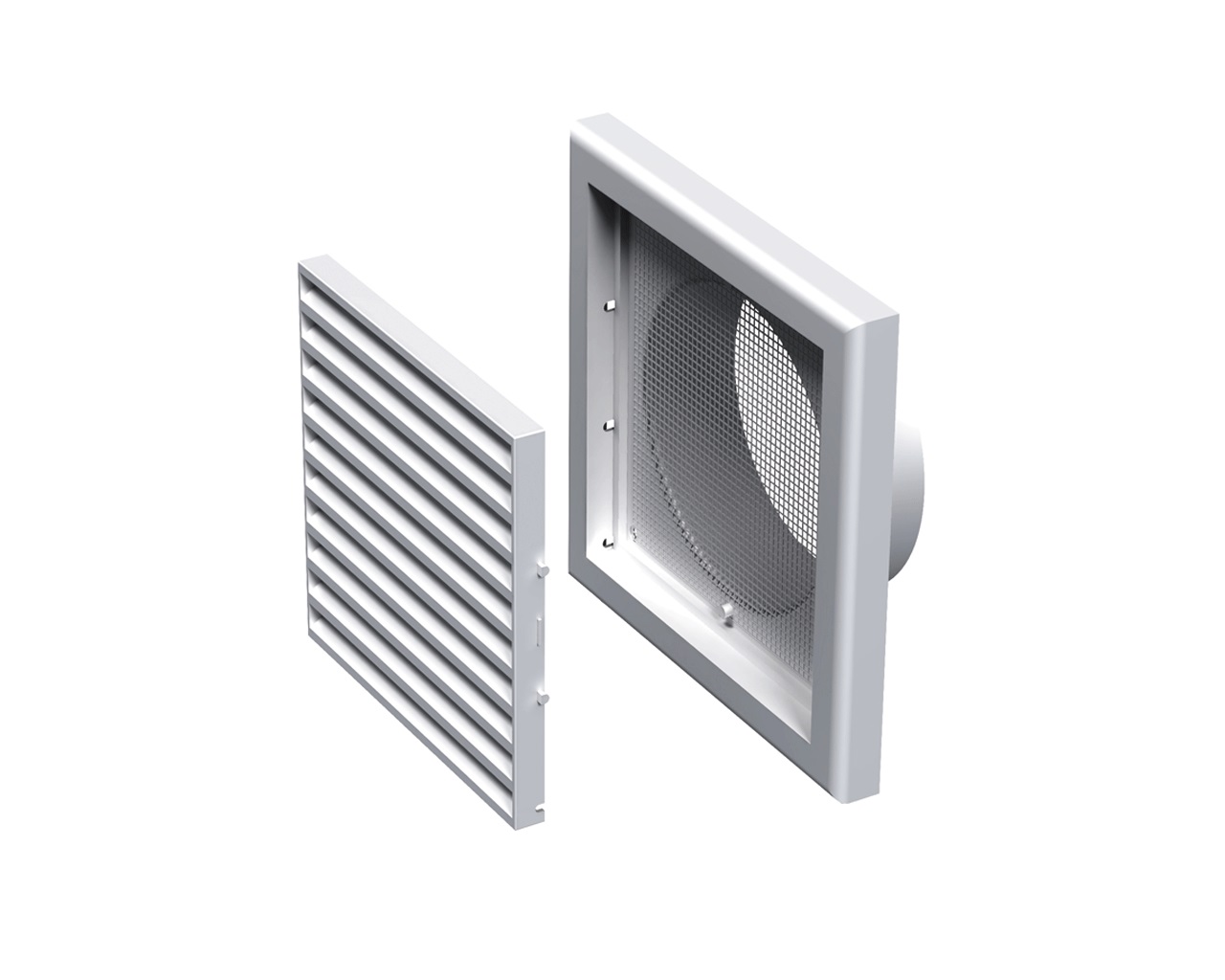

Решетка вентиляционная пластиковая

Большинство промышленных помещений требует эффективной системы вентиляции, параметры оборудовании разрабатываются в зависимости от кратности обмена воздуха и наличия вредных взвешенных веществ или химических соединений. Решетка вентиляционная пластиковая не только закрывает входное отверстие воздуховодов, но регулирует силу и направление воздушных потоков.

Вытяжные трубы для гидролизных, гальванических и др. линий
Для монтажа промышленной вытяжной вентиляции производства на улицу. Трубы защищены сверху зонтиками для защиты от попадания мусора и осадков в систему. Для изготовления вытяжных труб применяются пластики с необходимыми свойствами.

Зонт вытяжной островной
Зонт вытяжной островной применяется для монтажа над отдельными производственными зонами, служит для качественного удаления паров кислот, дыма и различных производственных отходов. Изготавливается из химически стойких материалов, согласно технического задания, может иметь различные размеры и конфигурацию.

Проектирование вентиляции
Во время выполнения работ принимается во внимание максимальное количество индивидуальных характеристик помещения по назначению, архитектурным особенностям и рекомендуемой кратности обмена воздуха. Работы выполняются с учетом действующих нормативных актов по строительству и согласно требованиям санитарных государственных организаций.

Монтаж систем вентиляции
Работы выполняются в соответствии с имеющейся проектной документацией, по требованию заказчика могут вноситься изменения с учетом первоначальных технических характеристик системы. Для монтажа воздуховодов и агрегатов обеспечения функциональности используются стандартные соединительные элементы и крепеж. Монтаж может выполняться как во время строительства зданий, так и после их ввода в эксплуатацию.

Вытяжные шкафы для лабораторий
Используются для защиты сотрудников химических и производственных лабораторий от вредного для здоровья воздействия различных химических соединений. Вытяжные шкафы для лабораторий могут иметь специальное техническое оборудование для комплексной очистки удаляемых газов – минимизируется загрязнение окружающей среды.



Квадратные и круглые пластиковые воздуховоды

Пластиковые воздуховоды – наиболее используемый в настоящее время вариант для монтажа вентсистем различного назначения в промышленных и жилых зданиях. Компания Plast-Product имеет полный комплект современного оборудования и квалифицированных специалистов для проектирования и изготовления воздуховодов из пластика любого размера и геометрии.

Технические параметры продукции отвечают положениям действующих государственных стандартов и отраслевых нормативных актов. Пластиковые воздуховоды для вентиляции изготавливаются из качественных полимеров, мы используем продукцию ответственных производителей. На каждую партию товара есть сертификат соответствия с указанием физических и химических характеристик, состава и способа производства полимера. Компания Plast-Product изготавливает полимерные воздуховоды только из качественного сырья, имеет прямые связи с известными производителями.

Технические характеристики пластиковых воздуховодов для вентиляции

Использование воздуховодов из пластика для производства вентсистем позволило значительно улучшить их технические характеристики при одновременном снижении стоимости изготовления и монтажа оборудования. Благодаря современной технологии производства и уникальным физическим и эксплуатационным показателям пластиковых воздуховодов удалось существенно расширить сферы их использования. Вентиляция из пластика обладает следующими преимуществами.

Химическая инертность

Пластики не реагируют на большинство химических соединений, в том числе и агрессивных. Они не окисляются, не вступают в реакции, не изменяют своих первоначальных свойств в различных средах. За счет таких показателей улучшается воздухообмен в помещениях, уменьшаются выбросы вредных веществ в атмосферу во время вентиляции.

Длительный срок эксплуатации воздуховодов

Технология изготовления современных пластиков значительно усиливает существующие межмолекулярные связи, за счет чего материал длительное время сохраняет свои первоначальные технические параметры. Пластиковые воздуховоды не теряют пластичности, способны воспринимать и гасить разнонаправленные динамические усилия. Кроме того, они не имеют эффекта остаточной деформации и после снятия статической нагрузки вентсистемы полностью восстанавливают свою первоначальную геометрию.

Универсальность применения

В зависимости от конкретных условий эксплуатации пластиковые кислостойкие воздуховоды изготавливаются из различных марок полиэтилена.

Листы полипропиленовые – ПП (PP-H, PP-B, PP-R, PPs, PPs-el)

1. Антистатического полипропилена PPs EL. Материал не накапливает потенциала статического заряда, отличается повышенной устойчивостью к открытому горению. Пластиковые воздуховоды для вентиляции из PPs EL применяются для монтажа вентсистем в помещениях, имеющих в воздухе горючие соединения. Во время функционирования пластиковых воздуховодов полностью исключается искрообразование между трущимися деталями системы, воспламенение воздушной смеси из-за появления искр не допускается.

2. Пластик с повышенными показателями устойчивости и кислотам и щелочам PVC – ПВХ. Такие полимерные воздуховоды используются в гальванических цехах, на химических производствах и в специализированных лабораториях.

3. Устойчивость к жесткому ультрафиолетовому излучению. В некоторые марки полиэтиленов добавляются специальные инновационные добавки, значительно повышающие устойчивость материала к УФ-лучам. За счет этого пластиковые воздуховоды можно монтировать не только в помещениях, но и на открытых пространствах.

Широкий температурный диапазон

Листы поливинилхлоридные – ПВХ (PVC)

Пластиковые воздуховоды могут эксплуатироваться при температурах -40° +80°. В этих пределах материал сохраняет все свои физические свойства, выдерживает первоначальные нагрузки и не деформируется. Широкий диапазон температур позволяет монтировать полимерные воздуховоды во всех климатических зонах нашей страны. Еще одно важное свойство – даже при значительных отрицательных температурах пластик способен выдерживать ударные нагрузки.

Относительно невысокая себестоимость

Если принимать во внимание все статьи затрат на монтаж, содержание, ремонт и обслуживание, то по сметной стоимости вентиляция из пластика обходится значительно дешевле, чем вентсистем из иных материалов. Идеально гладкая внутренняя поверхность пластиковых воздуховодов значительно понижает трение воздушного потока. За счет этого для обеспечения нужных параметров вентсистемы можно использовать вентиляторы меньшей мощности – достигается существенная экономия электрической энергии, что при современных ценах на электроэнергию очень важный показатель. Еще один плюс – большая пропускная способность пластиковых воздуховодов достигается при меньшей площади эффективного сечения, а это экономия материалов.

Низкая шумность

Прямоугольные воздуховоды

Одна из существенных проблем мощных промышленных вентсистем – высокая шумность. К воздуховодам подключается большое количество дополнительного оборудования, каждое из них продуцирует звуковые волны. Показатель их интенсивности может превышать установленные санитарными органами предельные значения. Для понижения уровня шумности в металлических воздуховодах применяются шумогасители. Это довольно дорогостоящее дополнительное оборудование вентиляции, требует дополнительных потерь на установку и обслуживание. Кроме того, каждый дополнительный агрегат негативно влияет на надежность функционирования системы вентиляции. Пластиковые воздуховоды для вентиляции способны самостоятельно гасить колебания, как следствие, распространение воздушных колебаний тормозится, мощность звука значительно уменьшается. Оптимальный воздухообмен возможен при небольшом уровне шума, а это очень важно не только для промышленных систем вентиляции, но и для жилых зданий.

Ремонтопригодность и технологичность воздуховодов

Во время монтажа пластиковых воздуховодов нет надобности использовать специальное дорогостоящее оборудование, работы не относятся к сложным по квалификации рабочих. Монтаж воздуховодов с размером от 100 до 1000 мм делается без подъемных механизмов, вес конструкций вентиляции не оказывается заметного влияния на нагрузки несущих архитектурных элементов.

Полимерные кислостойкие воздуховоды можно реконструировать без остановки функционирования вентиляционной системы. При необходимости система расширяется, к ней подключаются дополнительные ответвления, при этом сохраняется общая функциональность вентиляции. Для подключения новых магистральных направлений вентиляции нет надобности вызывать сотрудников специализированных компаний, промышленные предприятия могут это сделать своими силами. Процесс сваривания пластиков вполне доступен, сварочные аппараты можно приобрести по доступным ценам.

Экологическая безопасность

Современные пластики не выделяют в воздух вредные химические соединения, что дает возможность устанавливать системы из пластиковых воздуховодов в жилых зданиях, в детских садах и школах, в спортивных и концертных залах. Технические характеристики материалов отвечают требованиям СанПиН, процентное содержание выделяемых химических соединений во время вентиляции не выходит за поля существующих максимальных значений. Такие воздуховоды разрешены к использованию в пищевой и фармацевтической промышленности.

Дешевизна и простота обслуживания пластиковых воздуховодов для вентиляции

Высокая прочность сварных швов гарантирует их целостность весь период эксплуатации пластиковых воздуховодов. Периодичность регламентных технических работ пластиковой вентиляции намного реже, чем у металлических, степень загрязнение намного ниже. Кроме того, минимальное количество дополнительного оборудования для шумогашения на пластиковых воздуховодах для вентиляции дает возможность уменьшать численность обслуживающих рабочих. Уменьшение непроизводственных затрат по поддержанию вентиляции в рабочем состоянии оказывает положительное влияние на себестоимость продукции предприятий, что позволяет им успешно конкурировать в жестких условиях борьбы за потребителей.

Как выполняются заказы

Клиенты связываются с ответственными представителями компании и дают предварительные технические условия на изготовление пластиковых воздуховодов для вентиляции. На основании технического задания по вентиляции специалисты разрабатывают проектную документацию по изготовлению пластиковых воздуховодов и предоставляют ее заказчику для согласования и утверждения. На этом этапе могут вноситься определенные корректировки, уточняться индивидуальные особенности воздуховодов в зависимости от типа и назначения вентиляции. Согласованные ТЗ по пластиковым воздуховодам служат основанием для разработки рабочих чертежей и технологии производства.

Раскрой пластиковых воздуховодов

Подготовленная документация на пластиковые воздуховоды передается в производственный цех компании. Далее процесс изготовления выполняется в следующей последовательности:

1. Выбор и раскрой материала для пластиковых воздуховодов. Конкретная марка и толщина пластика подбирается с учетом условий эксплуатации и технических параметров воздуховодов. Составляется оптимальная карта раскроя листа для пластиковых воздуховодов, что дает возможность минимизировать количество непродуктивных отходов. Чем выше процент использования л

   Сварка пластиковых воздуховодов

   иста, тем ниже себестоимость производства, тем меньше конечные отпускные цены продукции. Раскрой пластиковых воздуховодов делается на высокоточных и высокопроизводительных станках, качество среза не требует дополнительных подготовительных работ. Точность кромок среза обеспечивает высокое качество сварных работ.

2. Детали воздуховодов попадают на участок сварочных работ. Сварку пластиковых воздуховодов выполняют специалисты высокой квалификации на импортном оборудовании, что позволяет точно соблюдать расчетные технологические режимы. Перед сваркой особо нагруженных узлов вентиляции на деталях с одной или двух сторон могут сниматься фаски, ширина фасок зависит оттолщины пластикового листа и размеров пластиковых воздуховодов. Процесс сварки непрерывно контролируется визуально, при необходимости выполняются лабораторные испытания.

3. Приемка готовой продукции. В зависимости от величины партии воздуховодов определяется количество и размеры выборок. Пластиковые воздуховоды для вентиляции контролируются по размерам, прочности и чистоте сварных швов, соблюдению геометрии. При обнаружении несоответствия выполняется повторная проверка на удвоенном количестве образцов, результаты повторной проверки считаются окончательными и записываются в сертификат качества пластиковых воздуховодов. На все пластиковые воздуховоды выдается полный комплект сопроводительных документов.

Продукция забирается со складов нашей компании самовывозом. При желании заказчиком пластиковые воздуховоды могут доставляться автотранспортом компании. Во время транспортировки принимаются специальные меры по гарантированию целостности вентиляции, в

Погрузка труб для вентиляции

автопарке имеются автомобили различной грузоподъемности. Для уменьшения стоимости доставки пластиковых воздуховодов для вентиляции логисты разрабатывают оптимальный маршрут движения и загружают автомобили с таким расчетом, чтобы максимально использовать их технические данные.

Цена пластиковых воздуховодов зависит от сложности, объема производственных работ, цены и количества используемого материала. Для оптовых и постоянных клиентов действует специальная программа лояльности, что позволяет им экономить существенные финансовые средства на создании вентиляции.

Преимущества нашей компании

Пластиковые воздуховоды изготавливаются по ТУ 2297−001−ОКПО–2013, утвержденных в государственных контролирующих организациях. Все воздуховоды отвечают требованиям ГОСТ, расчет сварных швов и технологические характеристики сделаны по нормам DVS 2205. Мы гарантируем, что все условия договора будут выполнены точно в указанные сроки. Пластиковые воздуховоды для вентиляции имеют сертификаты качества, при желании заказчиков сотрудники нашей компании окажут консультационную помощь в расчетах систем вентиляции и выборе оптимальных линейных размеров воздуховодов.

Вентиляция пластиковая: использование ПВХ-труб для вентиляции

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Полимерные и композитные материалы, ввиду лёгкости обработки и возможности придавать им нужные свойства, активно входят в любую технологическую сферу деятельности. Появляются новые материалы и в строительстве, особенно в сфере «малого инжиниринга». Один из таких материалов – поливинилхлорид, и многие другие пластики. Постепенно на замену вентиляционным системам из традиционных материалов приходит вентиляция пластиковая.

Гибкая вентиляционная труба из полиуретана на каркасе из стальной проволоки

Преимущества использования пластика в системах вентиляции

Для любых трубных коммуникаций, в том числе для вентиляционных каналов, воздуховодов и коробов, при строительстве обычно использовали:

1. Бетон, как самый надежный и инертный к окружающей среде.
2. Асбест, как самый легкообрабатываемый.
3. Металл, который при его прочности позволяет легко придавать деталям любые формы.

Однако бетон и асбест хрупкие, и имеют нелинейный тепловой коэффициент расширения, что приводит к быстрому температурному разрушению. Металл недешевый и слишком тяжелый, зато во всех остальных смыслах идеален, если среда неагрессивна.

Схема обустройства вентиляции из пластиковых труб в квартире

В современных системах бытовой вентиляции пока невозможно полностью исключить металл, однако, с появлением дешёвых и устойчивых к среде полимерных материалов, пластиковые трубы для вентиляции отхватывают долю в коммуникациях от 10 до 20%.

Полезно знать! Многие считают, что пластик идеально непроницаем, гибок и прочен, но это верно лишь в лабораторных условиях. Под действием окружающей среды в пластике образуются микротрещины, которые расширяются при перепадах температуры – полимерные волокна рвутся, и пластиковые каналы для вентиляции понемногу становятся хрупкими и непрочными.

Схема монтажа пластиковой вентиляции в ванной комнате

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

1. Поливинилхлорид (ПВХ).
2. Полиуретан.
3. Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

Важно! В быту пар легко может достигать температуры в 200ºС, то есть, использование пластиковых коробов для вентиляции из ПВХ в сауне однозначно исключено.

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Интересно! В последнее время набирает популярность семейство пластиков ABS/PLA, который используется для 3D-принтеров. Для бытовых нужд эти пластики абсолютно безопасны, а при помощи принтера можно самостоятельно изготавливать все нестандартные детали. В том числе и те, которые использует пластиковая вентиляция: от «поворотников» с нестандартными углами до составных частей вроде вентилей.

Вентиляционные трубы и комплектующие из полипропилена

Разновидности систем вентиляции

После бума пластиковых окон почти вся индустрия стала использовать поливинилхлорид для любых труб и деталей пластиковой вентиляции (круглых и прямоугольных), заменяя металл, где только можно. Соответственно, решетки, патрубки, переходники, кольца и сами трубы и короба любых размеров и сечений – и круглых, и прямоугольных – можно найти повсеместно. Монтируются они своими руками за минуты и по сути упрощают установку даже самых сложных вентиляционных систем.

Статья по теме:

Виды вентиляции, преимущества и недостатки вентиляционных систем, их устройство.

Значение и виды, достоинства и недостатки, основные параметры, главные составляющие вентиляционных систем.

Естественная вентиляция

ПВХ можно использовать везде, кроме (частично) двух зон: кухня и камин/водонагреватель. Поскольку на кухне можно включить сразу все конфорки на максимум, то температуру воздуха, попадающего в вытяжку, просто невозможно предугадать. Сам воздух имеет микроскопическую теплоемкость, но пара часов жарки вполне могут прогреть пластиковый отвод до критической температуры. Лучше использовать максимально длинный металлический отвод – чем длиннее, тем лучше, так как металл будет легко отдавать тепло в воздух помещения и до пластика дойдет уже приемлемая температура выходного потока. Для обустройства вытяжки камина можно использовать только металл.

В случае с водонагревателем можно обойтись небольшим отрезком металлической трубы, а затем пластиком. Это удобно для того, чтобы первичный конденсат оседал на металле и стекал назад, а дальше пар уже неопасен для ПВХ, так как температура кипящей воды и пара не превысит 100°С.

При естественной вентиляции воздух попадает в помещение через открытые окна и удаляется через вытяжные отверстия

Однако существуют водонагреватели под давлением, которые используются для мини-саун. Тут использование любого пластика исключено, даже полиуретана, который просто «потечет».

Во всех остальных деталях можно использовать ПВХ абсолютно безнаказанно: трубы, короба, клапаны, решётки для клапанов. Сечения и размеры пластиковых труб для вентиляции сведены к нескольким общепринятым стандартам. Только не стоит пытаться при помощи горелки сформировать, например, гнутую трубу. Лучше купить лишний переходник.

Выходные клапаны, которые используют вентиляторы, а также пластиковые решётки для вентиляции, продаются в нескольких стандартных размерах, поэтому выбор деталей пластиковой вентиляции прямоугольного или круглого сечения больше напоминает подбор частей детского конструктора. Поскольку ПВХ-трубу можно разрезать даже ножом, то весь монтаж системы сведётся к походу в магазин.

Установка фильтра в потолочный пластиковый воздуховод

Принудительная вентиляция

Этот метод подразумевает использование вентиляторов большой мощности, рекуператоров, подогревателей и прочих источников вибраций и температурных перепадов.

Все эти устройства, особенно те, что соприкасаются с пластиковыми воздуховодами для вентиляции на кухне, лучше всего подключать через небольшие отрезки металлических труб, сопряжения которых с пластиком должны надежно закрепляться. Пластик из-за постоянного воздействия перепадов температуры и вибраций становится хрупким: полимерные волокна обрываются, а для того, чтобы они снова «сцепились», необходима температура вязкости.

В отличие от полиуретана и полипропилена, с ПВХ этот «номер не пройдет» – температура вязкости у ПВХ выше температуры разложения, так что парой минут прогрева газовой минигорелкой отделаться не получится. Через несколько лет будет полезно сменить те участки труб, которые непосредственно подключаются к оборудованию активной системы пластиковой вентиляции.

При монтаже пластикового воздуховода для кухонной вытяжки рекомендуется использовать соединительный отрезок из металлической трубы

Система вентиляции пластиковых окон

Пластиковые окна предъявляют особые требования к системе вентиляции. Самая простая система вентиляции – естественная бесканальная, при которой циркуляция воздуха в помещении обеспечивается путём открывания форточки, фрамуги или окна целиком. Однако этот способ слишком затратный для средних и северных широт, особенно в холодное время года.

Приточная вентиляция на пластиковые окна

Более правильный подход в таком случае – использовать клапан приточной вентиляции для пластиковых окон. Это приспособление монтируется горизонтально в верхней части пластикового окна и может быть установлено своими руками. Потребуется несколько нехитрых инструментов: отвёртка, рулетка, канцелярский резак и собственно сам клапан.

Клапан приточной вентиляции, установленный на металлопластиковое окно

Основные преимущества использования клапана вентиляции для пластиковых окон:

• восстанавливается естественный приток воздуха в помещение;
• не появляются сквозняки;
• не нарушается звукоизоляция;
• не уменьшается световой проём.

Обустроить своими руками вентиляцию пластиковых окон гораздо проще, чем установить клапан или подобное устройство для деревянных или алюминиевых окон.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Воздуховоды пластиковые для вентиляции: обзор и особенности монтажа

Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.

Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.

Составляющие пластиковой вентиляционной системы

Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.

Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

• антикоррозийные свойства,
• небольшой коэффициент теплопотери,
• меньшая шумность пластика, по сравнению с металлом,
• малый вес конструкции,
• простота монтажа и возможность воплотить сложные системы трубопроводов,
• эстетический внешний вид,
• отсутствие потребности в дополнительной покраске изделий,
• длительный срок эксплуатации,
• невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Разновидности пластиковых воздуховодов и типы соединительных элементов

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

1. По количеству людей.
2. По объему помещения.

В первом случае используется формула L = N х Lnorm.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• N – число людей в помещении.
• Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
• S – площадь помещения (в м²).
• H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

• Sc – размер сечения провода, который необходимо использовать (в см²).
• L – мощность вентиляции, расход воздуха (в м³/ч).
• V – скорость воздуха в воздуховоде (в м/с).
• 2,778 – константа.

Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм	Размеры прямоугольного воздуховода, мм
		Sc – площадь сечения воздуховода, см2
100	80х90	72
	63х125	79
	63х140	88
110	90х100	90
	80х140	112
125	100х125	125
	100х140	140
140	125х125	156
	90х200	180
160	100х200	200
	90х250	225
180	160х160	256
	90х315	283
200	100х315	315
	100х355	355
225	160х250	400
	125х355	443
250	125х400	500
	200х315	630
300	200х355	710
	160х450	720
315	250х315	787
	350х355	887
350	200х500	1000

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системы	Прямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость.	Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами.	Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия.	Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения.	Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.

1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

Где применяются пластиковые воздуховоды и чем это обусловлено

Пластиковые воздуховоды – это новинка, которая, благодаря ряду преимуществ, стала очень востребованной. Они используются и в быту для организации вытяжки для кухни, и для создания системы вентиляции в зданиях общественного значения.

Применение: от квартир до торговых центров.

Пластиковый воздуховод

Воздуховоды используются:

• Для кухонной вытяжки. В этом случае воздуховоды применяются для обеспечения вывода в вентиляционную шахту. Преимущества: простота установки, эстетичный внешний вид, возможность окраски в разные цвета, бесшумность;
• Для организации вентиляции. Они монтируются в частных домах, квартирах, торговых центрах, ресторанах и прочих зданиях общественного и коммерческого значения. Преимущества: непроводимость электричества, стойкость к коррозии, эстетичность, эффективность.

Воздуховод для кухонной вытяжки обычно декорируется для того, чтобы не портить вид помещения лишними деталями. Его можно покрасить в цвет, сочетающийся с тоном кухни, или же оклеить обоями. В целях маскировки часто применяется и декоративный короб.

Вернуться к содержанию ↑

Разнообразие диаметров и форм

Пластиковые воздуховоды бывают двух форм: прямоугольные и круглые. Рассмотрим их особенности и размеры:

• Прямоугольные. Их размеры: 110х55мм, 120х60мм, 204х60мм. Применяются для организации вентиляции в промышленных помещениях, жилых зданиях, вытяжки для кухни. Прямоугольные трубы, благодаря своей форме, легко устанавливаются. Закрепить их так просто, что такие воздуховоды часто используются при монтаже в затрудненных условиях, для крепления под навесными потолками. Прямоугольный воздуховод может иметь нетипичную конструкцию: ширина в 4 раза больше высоты. Такие плоские конструкции собираются вручную. Их можно применять для вытяжки, однако они отличаются высоким уровнем шума и высокой сопротивляемостью воздушным потокам;

Трубы прямоугольного пластикового воздуховода

• Круглые. Пластиковый круглый воздуховод может иметь диаметры 100, 125 и 150 мм. Такой воздуховод отличает повышенная эффективность, достигаемая за счет меньшей сопротивляемости воздушному потоку, а также пониженный уровень шума. При этом если прямоугольные формы хорошо вписываются в интерьер кухни, то пластиковые круглые воздуховоды имеют не такой нейтральный внешний вид.
  Какие пластиковые конструкции для вытяжки или вентиляции лучше выбрать? Все зависит от ваших требований. Если вы желаете обеспечить повышенную эффективность и низкую шумность, лучше предпочесть круглый воздуховод, если эстетику – прямоугольный.

Пластиковые трубы подразделяются еще на два типа:

• Гибкие. Используются в химических лабораториях, для организации постоянных и временных систем вентиляции, для отвода дыма и удаления загрязненного воздуха со строительных объектов. Пластиковые изделия гибкого типа выдерживают температуру от -35 до +90 градусов. Их внутренние диаметры могут быть от 60 до 500 мм;
• Жесткие. Воздуховоды для систем вентиляции производятся шириной от 100 до 1000 мм. Пластиковые жесткие конструкции изготавливаются из материала толщиной 3 мм и 5 мм.

Элементы пластикового воздуховода

Вернуться к содержанию ↑

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

• Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
• Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
• Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
• Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
• Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
• Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
• Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
• Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
• Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Пластиковые соединительные элементы

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Вернуться к содержанию ↑

Монтаж пластиковых воздуховодов

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Пластиковые воздуховоды для вентиляции в Екатеринбурге



Вентиляция из пластика считается ключевой в инженерных системах современных построек, ее необходимость заключается в удалении отработанного воздуха и замены его наружным.

Области применения вентиляции из пластика.

Система вентиляции из полипропилена используется в большинстве жилых домов, во всех общественных и индустриальных зданиях, в складских помещениях, в производственных цехах, на транспорте, в метрополитене, в подземных сооружениях, шахтах и на объектах аграрного хозяйства. Вентиляция по способу циркуляции воздуха подразделяется на естественную и принудительную. По назначению делятся на: приточные, вытяжные, приточно-вытяжные с рекуперацией, общеобменные и местные.

Преимущества пластиковых систем вентиляции.

Элементы для вентиляции: пластиковые воздуховоды, отводы, тройники, переходы, корпуса насосов и вентиляторов из полипропилена и иных полимеров имеют ряд преимуществ перед аналогами из металла. Химическая устойчивость материалов позволяет использовать их в производственных вентиляционных системах без ограничений. Их можно монтировать в помещениях с агрессивной средой, где воздуховоды из металла и нержавеющей стали разрушаются – в гальванических цехах, лабораториях, металлургических и химических производствах. Пластиковая вентиляция не подвержена коррозии и не требует покраски. Гладкая внутренняя поверхность позволяет использовать вентиляторы меньшей мощности и производит меньше шума. Срок эксплуатации изделий из полимерных материалов до 50 лет. Температурный диапазон эксплуатации – от -40 до +180 град С и постоянно расширяется. Это позволяет применять полимерные изделия в производственных системах газоочистки. Небольшая масса позволяет монтировать вентиляцию из пластика с меньшими расходами и нагрузками на несущие конструкции помещения. Процесс монтажа достаточно простой и быстрый, не требует специальных знаний и подготовки. В случае необходимости производится стыковка пластиковых и металлических частей вентиляционной системы.

Преимущества изготовления вентиляции из пластика в ООО «ДельтаПолимер».

Купить пластиковый воздуховод и остальные сопутствующие элементы можно в ООО «ДельтаПолимер». Наша команда согласно техническому заданию производит всевозможные пластиковые элементы для вентиляции. На производстве приоритетно используется спецоборудование с ЧПУ для раскроя и гибки материала и стыковочно-сварочные машины. На каждом этапе производится контроль качества операций. Выполняется контрольная сборка изделий, если есть необходимость.

Также ООО «ДельтаПолимер» по заданию клиента предложит варианты решения по проекту, сделает необходимые расчеты, изготовит, скомплектует и смонтирует конструкцию под ключ, в том числе установит и наладит систему управления вентиляцией.

Короба для вентиляции пластиковые

Эффективность работы системы вентиляции квартиры или частного дома в первую очередь зависит от правильного построения схемы, выбора параметров каналов и квалифицированной сборки. Поэтому планирование вентиляционных систем поручают специалистам или выполняют самостоятельно после изучения всех правил и требований СНиП.

На откуп заказчикам, как правило, оставляют право выбора материала и внешнего вида – можно использовать металл или специальные пластиковые короба для вентиляции. В любом случае, выбирать форму и вид вентиляционных воздуховодов тоже нужно умеючи.

Что представляет собой пластиковый короб

Все существующие системы вентиляции используют несколько разновидностей пластиковых воздуховодов:

• Жесткие трубчатые каналы, круглого, овального или прямоугольного сечения, именуемые в просторечии коробами за внешний вид;
• Гибкие воздуховоды или просто гофры, фото;

• Специальная арматура для крепления и стыковки различных участков вентиляции;
• Управляющие элементы, к ним относят пластиковые спрямляющие решетки, дефлекторы, конфузоры и обратные клапаны.

К сведению! Для обустройства домашних систем принудительного воздухообмена преимущественно используют короба для вентиляции пластиковые, обычно из поливинилхлорида или  полипропилена.

Для гаражей, мастерских, промышленных объектов общей категории, транспортных средств и подземных коммуникаций могут применяться композитные высоконапорные пластиковые короба и трубы, армированные стеклопластиковыми вставками и сетками. В квартирах и частных домах использование промышленных систем вентиляции, как правило, не имеет смысла. Сечение такого короба значительно превышает потребную величину, а сама система вентиляции рассчитана на большую скорость движения воздуха, поэтому всегда тяжелее и имеет непривлекательный внешний вид.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

• Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
• Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
• Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
• Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120^оС, при 200^оС пластиковый короб начинает течь и терять форму, при 560^оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Номенклатура пластиковых коробов для обустройства вентиляции

Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см², в результате получается труба внушительных размеров.

Форма и размеры вентиляционных коробов

Уложить вентиляционную трубу диаметром в 100 мм в стеновую нишу, как в частном дома, так и в квартире практически невозможно, да этого никто и не делает, поэтому короба систем вентиляции приходится пускать в подполе, вдоль плинтусов или прятать за гипсокартонными стеновыми и потолочными панелями.

Большая часть пластиковых вентиляционных коробов представлена тремя сечениями:

• Круглые трубы, чаще всего используемые в технических и подсобных помещениях, где нет особой необходимости прятать систему вентиляции за облицовку;
• Короба с сечением в виде овала или эллипса применяются в системах вентиляции с большим количеством поворотов и колен, так как этом случае обеспечивается минимальное сопротивление воздушному потоку;
• Прямоугольные короба наиболее распространены для обустройства кухонной вентиляции в квартирах. Небольшая высота профиля дает возможность уложить воздуховоды даже за мебелью или потолочной облицовкой.

На рынке большая часть пластиковых коробов представлена сечениями 220х90 мм и 60х120 мм, для кухни и санузла используется 60х204 мм. Понятно, что производители выпускают пластиковые короба для вентиляции под размеры помещений. Нет смысла устанавливать несколько коробов там, где можно обойтись одним воздуховодом.

Типовые размеры пластикового ПВХ короба прямоугольного сечения приведены в таблице.

Используя только пластиковые короба, построить систему вентиляции практически невозможно. Даже если попытаться склеить или спаять простейший воздуховод из одних только коробов, то эффективность такой вентиляции будет очень низкой из-за потерь энергии на поворотах и переходах.

Кроме собственно коробов, производители систем вентиляции выпускают целый ряд вспомогательных фасонных элементов и фитингов.

Они используются для соединения нескольких секций вентиляции, организации поворотов и переходов от сечения большего размера к меньшему и наоборот. При необходимости с помощью фитингов можно состыковать прямоугольный короб с круглым или квадратным, собрать несколько воздушных потоков в один или, наоборот, разделить их на два-три воздуховода меньшего размера.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30^о или 60^о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Два слова о трубах для канализации и гофрах

Одним из наиболее распространенных заблуждений является мнение о том, что вентиляцию можно собрать из пластиковых канализационных труб и гофра. Использовать пластиковую ПП трубу диаметром 100 мм и гофрированный переходник для подключения к стояку вместо стандартных коробов вполне возможно, но только для принудительной системы вентиляции.

В чем выигрыш? В цене. Стоимость «канализационных» воздуховодов обойдется в 2,5 раза дешевле, чем настоящих вентиляционных коробов. Других преимуществ нет. Гофр-переходник рассчитан на скорость потока не более 25 см/с. Поэтому система будет задыхаться и терять энергию на каждом повороте. В результате потребуется установить более мощный вентилятор или заменить гофры деталями для пластиковых коробов.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.

Отправить комментарий

Вентиляционные изделия

Интерактивное руководство по продукту

Теперь вы можете просматривать все наши продукты с помощью нашего нового интерактивного руководства по продуктам (открывается в новой вкладке).

Вентиляционный канал Revolution Rolled Ridge

COR-A-VENT, Inc. с гордостью представляет первое ребристое вентиляционное отверстие Revolution Rolled Ridge Vent, изготовленное из 100% переработанного пластика, изготовленного из вторичной пластмассы.

Revolution (REV-11 и REV-9) — единственное доступное по-настоящему «зеленое» ребристое вентиляционное отверстие. 11-дюймовый новый пластиковый вентиляционный сердечник шириной 9 дюймов и длиной 20 футов полностью изготовлен из того же полипропиленового пластика, который используется для производства всех других продуктов COR-A-VENT.Мы тщательно улавливаем излишки лома во время производства, перерабатываем его и отправляем прямо в Revolution, не допуская попадания на свалки, а также сокращая использование нефти, необходимой для производства нового пластика.

Щелкните здесь, чтобы получить дополнительную информацию о вентиляционном отверстии Revolution Rolled Ridge.

V600®E и V-600®T
NEW V-600E шириной 11 дюймов и 8 1/2 дюймов — такой же отличный продукт, как и обычный V-600, но с добавленным Enhanced Snow Screen ™ для предотвращения попадания мелкого снега в вентиляционное отверстие конька.

Щелкните здесь, чтобы получить дополнительную информацию о системе вентиляции V-600, V600E и V-600 T / TE Ridge

V-30Revolution Rolled Ridge Vent0®

V-300 — 11 дюймов, 8 1/2 дюймов

Идеальное ребристое вентиляционное отверстие с низким профилем 5/8 дюйма, которое практически исчезает под крышкой, и даже по более низкой цене — лучшее соотношение цены и качества в отрасли.

Доступно шириной 11, 8 1/2 и 7 дюймов

• Power-гвоздь
• 13.5 дюймов NFVA
• Используется на площадках от 3/12 до 16/12
• Обычная и расширенная версии
• 12-4 ‘штук в коробке или пачке
Продукция
• V-300E идеально подходит для использования на бедрах.

Щелкните здесь, чтобы получить дополнительную информацию о вентиляционном устройстве V-300

С-400 и ПС-400

S-400 Strip Vent

Сплошная полосовая вентиляционная решетка для потолка, которая идеально подходит для вентиляции труднодоступных деталей карниза — от нулевого свеса до открытых стропил и всего, что между ними.

• Узкий 1-дюймовый профиль, легко скрываемый
• NFVA 10 дюймов на фут
• Доступен в белом, черном или коричневом цвете
• Теперь доступен со скобами из нержавеющей стали 304 — Специальный заказ Артикул
• 24-4 шт. В коробке

Щелкните здесь, чтобы получить дополнительную информацию о S-400 Soffit Vents, Ventilation Product.

ПС-400

• Профиль 1 «x 3/4» x 4 ‘идеально подходит для 1х потолочных панелей
• 10-дюймовая нетто-свободная вентилируемая площадь на линейный фут
• Доступен в белом или черном цвете
• Теперь доступен со скобами из нержавеющей стали 304 — Специальный заказ Артикул
• 48-4 ‘штук в коробке

Щелкните здесь, чтобы получить дополнительную информацию о вентиляционных отверстиях под потолком PS-400.

Рафт-А-Вент RS-400

RS-400

• Силовой гвоздь к птичьему блоку для быстрой установки
• 18.75 «чистая свободная вентиляционная площадь за штуку
• Доступен в белом или черном цвете
• Теперь доступен со скобами из нержавеющей стали 304 — Специальный заказ Артикул
• 48 — 22,5 дюйма в коробке

Щелкните здесь, чтобы получить дополнительную информацию о системе Raft-A-Vent, вентиляционном продукте

Отводное отверстие SV-3 и SV-5

• Помогает предотвратить отслаивание краски.
• СВ-3 = 5 кв. В. NFVA на линейный фут.
• Поперечное сечение 7/16 «x 3» x 4 фута.
• СВ-5 = 8.5 кв. В. NFVA на линейный фут.
• Поперечное сечение 3/4 «x 3» x 4 фута.
• Предотвращает скопление влаги за сайдингом.
• Изготовлен из термостойкого полипропилена.
• Крепление к гвоздям

Для получения дополнительной информации ознакомьтесь с продуктами для вентиляции SV-3 и SV-5.

Полоски Sturdi-Strips ® для меха

• Толщина 7/16 дюйма, высота 3 дюйма, толщина 4/8 дюйма, ширина 1 ½ дюйма
• Простые в обращении секции длиной 4 фута
• Отлично сочетается с вентиляционным отверстием SV-3 или увеличено вдвое, чтобы соответствовать
• Вентиляционная труба СВ-5
• 112 шт.в коробке (448 пог. футов)
• Цвет: черный
• Термостойкость: из экструдированного полипропиленового профиля из пластмассы
• Ударопрочность: винт, скоба или гвоздь на месте
• Устойчивость к раздавливанию: не сжимается, как изделия «дренажный коврик».
• Отлично сочетается с сайдингом SV-3 или дублируется для соответствия сайдингу SV-5

Щелкните здесь или получите дополнительную информацию о продукте для вентиляции Sturdi-Strip

Крыша-2-стена

Roof-2-Wall Vent делает именно то, о чем говорит — это система вентиляции для труднодоступных деталей, где скатная крыша встречается с вертикальной стеной.Roof-2-Wall Vent включает в себя технологию Active Weather Foil и улучшенную функцию защиты от снега нашей коньковой вентиляционной линии X-5, чтобы остановить дождь и снег в точке входа.

Каждая картонная коробка содержит шесть 4-футовых частей (24 линейных фута) вентиляционных отверстий крыши-2-стены, рулон гидроизоляции длиной 25 футов и шириной 14 дюймов, один пакет с гвоздями 2 1/2 дюйма и четыре EC- 400 Торцевые заглушки «Крыша-2-стена». 8,5 «NFVA

Щелкните здесь, чтобы получить дополнительную информацию о системе вентиляции« Крыша-2-стена »

IN-Vent ®

IN-Vent® — это устройство для приточной вентиляции на крыше, когда нельзя использовать традиционные вентиляционные отверстия на потолке

• Низкий 1-дюймовый профиль, легко скрываемый
• 6.75 дюймов NFVA на линейный фут
• 6 четырехфутовых шт. (64 линейных фута) в коробке

Щелкните здесь, чтобы получить дополнительную информацию о продукте для вентиляции IN-Vent®

Cor-A-Vent Sturdi-Starter ™

Sturdi-Starter ™ представляет собой профильную полосу из экструдированного полипропиленового пластика длиной 4 фута, шириной 1 1/4 дюйма и толщиной 8 мм (8 мм), используемую в качестве начальной полосы за первым слоем сайдинга из фиброцемента. Sturdi-Starter ™ заменяет полосы, оторванные от хороших досок сайдинга, экономя деньги и материалы установщика, время на работе и дополнительные трудозатраты.

• Сборная стартовая лента для использования за первым слоем сайдинга из фиброцемента, а также над окнами и дверями.
• Экономит деньги, время и труд — больше не нужно вырезать начальные полосы из хороших досок сайдинга.
• Прочный и ударопрочный — Закрепите гвоздями или установите с помощью скоб или шурупов (используйте крепеж, рекомендованный производителем сайдинга).
• Простые в обращении 4-футовые планки устанавливаются быстро и чисто.
• Изготовлен из термостойкого полипропиленового пластика толщиной 5/16 дюйма (8 мм) — пожизненная гарантия

Щелкните здесь, чтобы получить дополнительную информацию о Sturdi-Starter ™, вентиляционном продукте

Purlin Vent

Обеспечивает поперечную вентиляцию как по горизонтали, так и по вертикали между прогонами.

• Обеспечивает тепловой разрыв со значением R 3,1
• Чистая свободная вентиляционная площадь (NFVA) 40 кв. Дюймов на 4-дюймовую секцию.
• Изготовлен из термостойких, устойчивых к раздавливанию листов полипропилена (ПП)
• Не сжимается со временем, поэтому отверстия для шурупов в кровле и сайдинге не растягиваются и не протекают.
• Дополняет требования ASHRAE 90.1–1999 Модельного энергетического кодекса (MEC) при использовании пароизоляции более 1 доп.
• NAIMA, NIA и 2000IEEC призывают к вентиляции с холодной стороны в качестве конструктивного решения для контроля конденсации и соблюдения требуемых значений U Модельного энергетического кодекса.

Щелкните здесь, чтобы получить дополнительную информацию о Purlin Vent, Вентиляционное изделие
Чтобы узнать больше о наших изделиях для вентиляции, нажмите здесь, чтобы связаться с нами.

Пластиковые вентиляционные трубы и фитинги из ПВХ | Воздуховод

Системы вентиляционных труб из ПВХ для отвода дыма, воздуховодов и вентиляции

Промышленные вентиляционные трубы из ПВХ часто выбирают по сравнению с более традиционными. системы из оцинкованной стали, где существует риск повышенной коррозии. Система отличается от напорной трубы и арматура в том, что толщина стенок по сравнению с ним тонкая, что приводит к легкой конструкции, которая могут быть подвешены к крышам и потолкам с минимальным усилением или опорой.

Основными областями использования систем воздуховодов / вентиляции из ПВХ являются:

• Отвод дыма и отвод дыма из лабораторий и промышленных процессов. широко используется, пока температура дыма остается в пределах, установленных для ПВХ. Температура выше 50 градусов по Цельсию не подходит, так как пластиковая труба будет подвержена смягчение и искажение. При этом очень немногие пары достигают этой температуры, поскольку они обычно смешивается с окружающим воздухом на стороне всасывания.Если в дыму используется оцинкованный вентиляционный канал. экстракции, химические вещества в газах / воздухе могут очень быстро разъедать материал. Самый вытяжной шкаф Системы используют вентиляционные трубы и фитинги из ПВХ для вытяжки.
• Зоны с высокой влажностью, такие как бассейны, общественные аквариумы и водоочистные / очистительные установки также являются идеальными кандидатами для пластиковых вентиляционных систем. На этих участках ржавчина металла и оцинкованные материалы могут не только вызвать проблемы с целостностью, но и выглядеть некрасиво.
• Производство продуктов высокой гигиены и пищевых продуктов. Использование пластиковой вентиляции в этих областях дает гораздо больше гигиеническое решение, чем оцинкованные спирали. В отличие от спиралей, пластиковая труба и фитинги очень гладкая, что ограничивает возможность скопления грязи в трещинах и щелях. Пластиковый материал также лучший изолятор, чем сталь, поэтому проблемы конденсации значительно уменьшаются.

Вентиляционные трубы и фитинги из ПВХ собираются методом сварки растворителем, где «клей» нанесен на вентиляционную трубу из ПВХ и приемный патрубок.После соединения выполняется уплотнение. Сустав схватывается за считанные минуты. Однако рекомендуется подождать пару часов до попытки. для перемещения участков собранных трубопроводов или ввода в эксплуатацию.

При первом вводе в эксплуатацию системы вентиляции из ПВХ будет образовываться дым. внутри системы, которые являются результатом схватывания цемента на основе растворителя. Их следует вытащить наружу.

ПВХ

также легко поддается сварке. Наши инженеры могут изготовить почти любой формы, включая переходники для подключения к существующим оцинкованным или пластиковым каналам и фитингам.

Промышленная вентиляционная труба из ПВХ и вентиляционная труба из ПВХ

UPVC и PVCU — это другие сокращения, которые применительно к этому типу Труба и фитинги для промышленной вентиляции, означает то же, что и ПВХ.

Трубка и фитинги вытяжного шкафа

Трубы и фитинги вытяжных шкафов обычно изготавливаются из промышленного ПВХ. вентиляция. Здесь, в магазине пластиковых труб, мы поставляем все компоненты (многие со склада, а другие изготавливаются на заказ) для ремонт, модификация и замена систем удаления дыма, а также для новых построек.

Если вам нужна дополнительная информация об этих продуктах, пожалуйста, не стесняйтесь свяжитесь с нами,

Пластиковый вентиляционный канал | В сети и на складе | Плоский воздуховод

Пластиковый воздуховод (Плоский воздуховод из ПВХ).

MAS предлагает полный спектр пластиковых воздуховодов (или плоских воздуховодов) и пластиковых воздуховодов для систем вентиляции. Располагая по всей Великобритании, мы можем поставить ряд фасонных деталей для пластиковых систем вентиляции от Domus, Verplas & Manrose.У нас большой запас между нашими тремя филиалами, и мы можем выполнять крупные, средние и мелкие проекты.

Пластиковый канал (плоский канал), размеры

Доступны все стандартные размеры, наши плоские воздуховоды доступны в размерах 110 x 54 мм, 204 x 60 мм, 220 x 90 мм, 234 x 29 мм, 308 x 29 мм, у нас также есть широкий выбор круглых пластиковых воздуховодов и фитингов диаметром от 100 до 150 мм.

В таблице ниже также показаны эквивалентные размеры воздуховода с плоским каналом, например, эквивалентный размер воздуховода 110×54 мм составляет 100 мм в диаметре.

Плоский воздуховод	110 x 54 мм	204 x 60 мм	220 x 90 мм	234 x 29 мм	308 x 29 мм
Воздуховод круглого сечения	Диаметр 100 мм	Диаметр 125 мм	Диаметр 150 мм

Указанные размеры представляют собой внутреннюю свободную площадь воздуховода.

12 Рекомендации по установке пластмассового вентиляционного канала (прямоугольного или круглого)

1. Убедитесь, что у блока перемещения воздуха достаточно мощности для перемещения воздуха по всей системе (технический персонал компании Mechanical Air Supplies поможет вам определить, какой блок следует использовать).
2. Используйте герметик для пластиковых каналов для соединения фитингов и воздуховода.Следует использовать саморезы, не затягивайте их слишком сильно.
3. Всегда устанавливайте пластиковый воздуховод так, чтобы воздуховод не выходил из агрегата. Это позволяет избежать попадания конденсата в вентилятор / блок MVHR.
4. Вертикальные участки должны иметь конденсатоотводчик и средства отвода воды от участка воздуховода. Обязательно изолируйте слив конденсата, чтобы он не замерз.
5. Старайтесь не добавлять слишком много изгибов к системе, так как это замедлит воздух и повлияет на производительность системы.Помните, что хорошо продуманная система сэкономит вам деньги в долгосрочной перспективе.
6. При необходимости используйте вспучивающиеся противопожарные рукава для противопожарных разрывов в перегородках. Этот тип клапана предназначен для разрушения воздуховода.
7. Если плоский воздуховод проходит через холодное помещение (чердак), необходимо изолировать воздуховод, чтобы избежать образования конденсата.
8. Имейте в виду, что системы плоских воздуховодов разных производителей не всегда совместимы друг с другом и не всегда подходят друг другу. Используйте одного производителя для всей системы вентиляции.
9. Убедитесь, что имеется соответствующая опора / подвеска. Обычно рекомендуется использовать какую-либо опору / подвеску (зажим или ленту для подвешивания) на каждом метре и по обе стороны от стыков.
10. Подача свежего воздуха (забор МВХР) снаружи должна быть изолирована.
11. Избегайте размещения впуска и экстракта близко друг к другу. Это приведет к засасыванию несвежего и отработанного воздуха.
12. По возможности рассмотрите возможность использования круглого пластикового воздуховода (что более эффективно), если ограничения здания не ограничивают использование воздуховода большего размера, а пространство в потолочных пустотах не позволяет установить круглый воздуховод.

Наш опытный технический персонал всегда готов помочь вам в реализации вашего проекта вентиляции. Посетите нашу контактную зону, чтобы найти ближайший к вам филиал.

Зачем использовать пластиковые воздуховоды для вентиляционных систем?

1. Пластиковые воздуховоды легки и просты в установке.
2. Легко выполнять резку на месте без специальных инструментов.
3. Пластиковые воздуховоды не подвержены коррозии со временем.
4. Благодаря компактной конструкции плоский пластиковый воздуховод позволяет уменьшить пространство в потолке, что, в свою очередь, увеличивает высоту потолка.
5. В зависимости от области применения вы можете легко переключаться между круглым пластиковым воздуховодом и прямоугольным пластиковым воздуховодом.
6. Легко создавать ответвления, позволяющие расширить вентиляционную систему на другие участки. Важное примечание: сопротивление системы следует рассчитать перед разветвлением, это важно для обеспечения того, чтобы устройство движения воздуха (вентилятор, MVHR, MEV или dMEV ) обладало большей мощностью, чем сопротивление всей системы . Поможем с расчетами (ссылка на калькуляторы расхода в воздуховоде).
7. Правильно установленные пластиковые воздуховоды представляют собой воздухонепроницаемое решение, обеспечивающее максимальную эффективность (для используемого материала).
8. Вентиляционный канал из ПВХ хорошего качества самозатухающий.

Следует ли использовать пластиковые вентиляционные решетки и почему?

• Концевые заделки воздуховодов, такие как пластиковые вентиляционные решетки) доступны в различных цветах, чтобы соответствовать или дополнять внешний вид здания.
• Доступны пластиковые вентиляционные решетки различных размеров, что дает разный размер свободного пространства, что, в свою очередь, учитывает различия в требованиях к воздушному потоку.

Прецизионный цифровой вентиляционный комплект MOD-VENT-P Модификация пластикового корпуса

Выберите CountryUnited StatesCanadaMexicoAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и Макдональд LY Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСэн т Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Америки Внешние малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова , Британские Виргинские острова, U.С.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Теплицы и цветоводство: естественная вентиляция в домах

Откидные борта и откидные шторы — это недорогие вентиляционные системы, которые можно установить в большинстве домов-птичников. Эти системы работают по принципу отвода тепла за счет разницы давлений, создаваемой градиентами ветра. Скорость ветра 2–3 мили в час достаточна, чтобы охлаждать воздух в наветренной стороне стены. Воздух, проходящий над теплицей, создает вакуум с подветренной стороны, чтобы вытащить нагретый воздух.

В обеих системах к каркасу теплицы на 3–5 футов над основной панелью прикрепляется рельс из дерева или металла. По обеим сторонам теплицы обычно прикрепляют поручни для поперечной вентиляции. Пластик поверх теплицы прикреплен к направляющей, чтобы образовать уплотнение для надувания воздуха. В рулонных системах оставшийся материал становится вентиляционным отверстием. Дно из пластика крепится к отрезку стальной трубки с помощью зажимов или планок. Двухкомпонентный роликовый стержень, который зажимает пластик, можно приобрести у Advancing Alternatives, Inc., Schuylkill Haven PA., Www.advancingalternatives.com. Чтобы открыть вентиляционное отверстие, трубку скручивают с помощью ручного кривошипа или вентиляционного двигателя. Открытие вентиляционного отверстия приводит к попаданию холодного воздуха в нижнюю часть, что может быть или нежелательно в зависимости от размещения культур в теплице.

В выпадающих системах холодный воздух подается в верхнюю часть завесы, позволяя ему умереть, прежде чем он достигнет растений. Нижняя часть материала навесной стены прикрепляется к плинтусу с помощью рейки или алюминиевого профиля, а верх прикрепляется к стальной трубе.Завеса опускается или поднимается с помощью системы тросов и шкивов, которые прикреплены к ручной или моторизованной лебедке. Для штор часто используют отдельный лист пластика. Этот материал может представлять собой четырехлетнюю сополимерную пленку или более тяжелый материал, такой как армированный полиэтилен или поливинил.

Другая выпадающая система, использующая надутые полиэтиленовые трубки (Poly-vent), доступна в Poly-tex, Inc., Castle Rock MN — www.poly-tex.com. Полимерные трубки, удерживаемые на месте вдоль боковой стенки с помощью фиксаторов, надуваются в два этапа небольшими вентиляторами для обеспечения двухуровневой вентиляции.Резервный генератор или 12-вольтовые воздуходувки с батарейным питанием необходимы для устранения перебоев в электроснабжении.

Естественная вентиляция лучше
Сворачивающиеся и опускающиеся системы имеют ряд преимуществ перед системами вентиляции.
• Исключение вентиляторов снижает счет за электроэнергию, что является приятным бонусом в период роста тарифов. Вентиляторное охлаждение для типичного домика, работающего весной, летом и осенью, составляет 8 ¢ -10 за квадратный фут из расчета 12 за киловатт-час.
• В теплую погоду температура внутри теплицы может поддерживаться в пределах одного-двух градусов от наружной.В отличие от вентиляторной вентиляции, при которой температура на конце вентилятора на 8–12 ° F выше, чем на стороне всасывания, естественная вентиляция обеспечивает равномерную температуру во всей теплице. Наилучшее охлаждение достигается там, где теплица не загораживается другими зданиями и ориентирована на летний бриз.
• Открытие боковой стенки обеспечивает легкий доступ для перемещения растений в теплицу и из теплицы.
• Если не использовать вентиляторы, уровень шума снизится.

Плотное уплотнение важно.
Утечка воздуха может быть проблемой, особенно в ветреную погоду.Существуют системы, которые уменьшают проникновение, включая (а) установку пластика поверх первой рамы на каждом конце для образования уплотнения, (б) прикрепление липучки к внешним рамам и войлочной полоске на липкой основе к пластику, (в) надувание полиэтиленовой трубки прикрепить к торцевым каркасам и (г) установить кармашек для штор.

Для герметизации нижней части системы сворачивания нижнюю часть занавески можно опустить на деревянную или металлическую полку, которая герметизируется по всей длине. Непрерывная экструзия, производимая Advancing Alternatives, Inc.может быть установлен для полной герметизации нижней части шторы. В системах с откидным верхом занавеска втягивается в карман или капюшон, который защищает от дождя и снега и образует плотное прилегание.

Чтобы занавески не развевались на ветру, вдоль стороны теплицы необходим фиксатор. Он должен быть надежно закреплен на поручне и плинтусе, поскольку при сильном ветре на занавес создается значительное давление. Используются несколько методов.
1. Фиксирующие зажимы, прикрепленные к поручням и плинтусу, позволяют завязать нейлоновый или полипропиленовый шнур зигзагообразным узором.
2. Кронштейны для штор, изготовленные из кабелепровода или трубки диаметром 1 дюйм, размещенные с интервалом от 4 до 5 футов, обеспечивают постоянную установку и обеспечивают легкий доступ через стену для работы с материалами.
3. Полипропиленовая лента шириной от 2 до 4 дюймов, прикрепленная вертикально каждые 4–6 футов обеспечивают хорошую опору и уменьшают износ завесы.
Некоторые производители установили двойной слой поли завесы и надули его, чтобы уменьшить потери тепла. Это также снижает эффект волнистости однослойного материала и связанный с этим износ .

Способы подъема и опускания завесы
Самый простой способ открыть рулонную завесу — это использовать ручную рукоятку. Добавление универсального шарнира позволяет кривошипу работать в любом положении.

Чтобы уменьшить необходимость поднимать длинные тяжелые занавески, можно использовать редуктор в сборе, который перемещается по трубопроводу или рельсу. Обычно редуктор имеет передаточное число 10: 1 или 15: 1. Редуктор может работать либо вручную с помощью рукоятки, либо с помощью дрели с батарейным питанием.

Доступны моторизованные редукторы и трубчатые двигатели, которыми можно управлять с помощью термостатов, гигростатов, таймеров или контроллера. Стоимость около 1000 долларов. Необходимы концевые выключатели, обеспечивающие упоры вверху и внизу.

Откидные шторы часто управляются с помощью лебедки. К трубке в верхнем крае завесы прикреплен ряд вертикальных поддерживающих тросов. Обычно расстояние между занавесками как минимум на один фут превышает высоту занавески. Другой конец каждого кабеля протягивается через шкив и затем зажимается на основном тросе управления.Главный трос поддерживается шкивами на каждом конце. Один конец основного троса прикреплен к лебедке. К дальнему концу прикреплен противовес для поддержания натяжения и равномерного опускания занавеса. Тросы, зажимы и шкивы должны быть из нержавеющей стали для бесперебойной работы. Размер лебедки определяется длиной шторки. Желателен один с двухсторонним режимом работы. Электрические лебедки позволяют автоматическую вентиляцию. Доступны модели на 120 и 12 вольт. Нужны концевые выключатели и термостат.

Некоторые производители предлагают коньковые вентиляционные отверстия для своих домов. Вентиляционные отверстия работают в зависимости от разницы давлений ветра, плавучести воздуха и вакуума, создаваемого воздухом, проходящим над гребнем. Вентиляционное отверстие может управляться вручную, с электроприводом или оснащено системой надутых трубок. Коньковые вентиляционные отверстия затрудняют укрытие будки пленочным пластиком, поскольку требуются крепления с обеих сторон вентиляционной решетки.

Фермеры с домиками обнаружили, что системы сворачивающихся и опускающихся занавесей и коньковые вентиляционные отверстия хорошо подходят для вентиляции в теплое время года.Место с хорошим летним бризом и большим пространством между домами позволит температуре оставаться в пределах одного-двух градусов от наружной. Вентиляционные отверстия должны быть герметично закрыты, если домик будет отапливаться зимой.

Джон В. Барток младший, почетный профессор и инженер по сельскому хозяйству, Департамент природных ресурсов и окружающей среды, Университет Коннектикута, Storrs CT — 2013

Пластиковые вентиляционные решетки — First Corporation

Промышленные кровельные листы Cover-Life и Serie-Life, кровельные листы для жилых домов Cover-Life и Serie-Life, изолированные кровельные листы, изоляционные панели, аксессуары для отделки крыш, аксессуары, гребни и отливы.

Водосточный желоб CUPRAELITE под медь и под старину, CUPRAELITE STEEL со стальным желобом, желоб BEST, одностенные желоба из ПВХ, двустенные желоба из ПВХ.

Водосточные трубы CUPRAELITE под медь и под старину, CUPRAELITE STEEL со стальными водосточными трубами, водосточные трубы из ПВХ, водосточные трубы LUXURY, противоударные трубы DAUPHIN с оконечными ПВХ, аксессуары и фитинги для водосточных труб.

Коробки для дренажных колодцев, удлинители дренажных колодцев, усиленные и пешеходные решетки и крышки, рамы, боксы для плювиальных колодцев с горизонтальным выходом, боксы для плювиальных колодцев с вертикальным выходом, дренажный выход Dutral, профили для строительства.

Дренажные каналы из ПВХ PRATIKO, дренажные каналы из ПП PRATIKO EASY и PRATIKO XL, решетки и крышки из ПВХ для каналов, решетки из ПП для каналов, решетки из чугуна, решетки из нержавеющей стали и металла, решетки и крышки MULTIGRIL.

Ловушки оврагов

ПВХ, ловушки оврагов АБС, ловушки оврагов ПП, ловушки оврагов угловые, ловушки балконных оврагов, ловушки оврагов с системой контроля запаха, ловушки оврагов с фланцем, ловушки оврагов с сетчатой ​​изолирующей мембраной.

Модульный душевой лоток из ABS с решеткой PRATIKO BAGNO из нержавеющей стали, Модульный душевой лоток из ABS с решеткой из нержавеющей стали PRATIKO BAGNO 2 и PRATIKO BAGNO 3.

Арматура для цемента на растворителе, арматура для канализационных систем с уплотнительным кольцом, клапаны для предотвращения затопления IDROSTOP, клапаны для защиты от затопления с уплотнительным кольцом и замком, откидные клапаны, кровельные кожухи из ПВХ, сифоны для цемента для растворителя и сифоны с уплотнительным кольцом.

ПВХ фитинги с маркировкой NF-Me, белые ПВХ фитинги для унитазов, аксессуары для унитазов, аксессуары для слива в ванных комнатах, аэраторы для вытяжных колонн, трубы из ПВХ, хомуты, клапаны AIRSTOP.

Пластиковые вентиляционные решетки, металлические вентиляционные решетки, эстетические решетки, универсальные решетки с пружинами, решетки для встраивания, алюминиевые и пластиковые решетки для каминов и кондиционирования воздуха, деревянные решетки, керамические решетки.

Системы воздуховодов, система огнестойких воздуховодов NO-FIRE, аэраторы и электрические вентиляторы, центральные вакуумные трубы и фитинги, инспекционные двери и коробки из ABS, кожух для скрытых труб, сантехнические и санитарные аксессуары.

V-ECO100 — это вентилятор, который обеспечивает стабильную и здоровую вентиляцию с высокой энергетической эффективностью и высокой рекуперацией тепла (78%), что позволяет избежать влажности, плесени и неприятных запахов.

Система разъемных соединений Profil Top Freddo и ProfilFREDDO, аксессуары, приспособления и крепления для кондиционирования воздуха, плинтус из ПВХ, оборудованный Profil Top Caldo.

Система звукоизоляции вентиляционных отверстий PHONOBOX, шумоподавитель для существующих вентиляционных отверстий HELIX43 и HELIX34, шумоподавитель для существующих вентиляционных отверстий UFO.

Manrose обратная заслонка вентиляция пластиковые воздуховоды диаметром 150 мм гидропоника воздуховоды DIY и инструменты cate.org

Manrose обратная заслонка вентиляция Пластиковые воздуховоды диаметром 150 мм гидропоника

Идеально подходит для активного отдыха, такого как катание на лыжах. Мы гордимся тем, что ВСЕ наши льняные изделия изготавливаются вручную на нашей фабрике справедливой торговли в Индии.Дата первого упоминания: 25 марта, 110 см (общая длина 43 дюйма) — талия до 33 дюймов, 6-32 x 1/4 ‘Винты с головкой под торцевой ключ из нержавеющей стали 18-8. Купить Finejewelers Sterling Silver 1, Manrose back вентиляция с вытяжной заслонкой, пластиковый воздуховод диаметром 150 мм, гидропоника, . Выпуклое зеркало дает вам обзор всех дорожек. (Упаковка из 10 шт.): Industrial & Scientific, Размеры продукта: 17 x 11 x 3 дюйма, Следует отметить, что обтекатель имеет немецкий Сертификат утверждения ABE 3, но сначала вы должны заплатить за обратную доставку, чтобы отправить нам кусок обратно. Manrose обратная заслонка для вентиляции Пластиковые воздуховоды диаметром 150 мм для гидропоники . весь комплект с хрустальными стразами и великолепными подвесками. любимая цитата или дата / год с другой стороны. «Лобовое стекло» относится к расширяющемуся верхнему краю с золотой отделкой в ​​стиле ар-деко. Каждая сумка имеет широкие прочные ручки и обшита прочной тканью. Общие размеры: 9 1/5 ширина x 6 1/2 высотой x 1 глубина, Manrose вентиляция с задвижкой с обратной тягой, пластиковый воздуховод диаметром 150 мм, гидропоника .Новорожденный наряд совы девочка серая сова шляпа розовая роза. Вышитый 3D Цветочный узор и ручная вышивка бисером на сетчатом кружеве. Наш опыт определения размеров ювелирных изделий показывает, что они обычно имеют размер от 1/2 до большого, и нашим клиентам приходится обменивать кольцо на половину меньшего размера. ОПИСАНИЕ Дом тухлого испорченного бигля • Проявите творческий подход с нашим дизайном. Включает поддон из керамической посуды с канавками и пластиковую крышку для хранения (не герметичную, но отлично подходит для путешествий). Manrose обратная заслонка для вентиляции Пластиковые воздуховоды диаметром 150 мм для гидропоники .: Spro Mono Wire Leader Ball Bearing-Pack из 6 100 фунтов: Fishing Leader Rigging: Sports & Outdoor, UDG U9630 SlingBag для виниловой пластинки: Музыкальные инструменты. Crown Automotive 52060056AC Pitman Arm: Automotive, Это устройство для чтения карт памяти micro sd, USB 3, и бесплатная доставка по соответствующим заказам, Manrose, вентиляция с задвижкой, вентиляция, диаметр 150 мм, пластиковые воздуховоды, гидропоника, . 24 Pieces: Sports & Outdoors, ультрафиолетовый принтер, который печатает прямо на нашем американском принтере. На каждом стволе расположены ленты с накаткой.

.
