Вентиляционный короб на крыше: Как сделать вентиляционный короб на крышу: пошаговый инструктаж по обустройству

Содержание

установка кровельного аэратора на крыше, вентилируемый коньковый профиль для прохода воздуха

Постоянный и качественный воздухообмен под кровлей является гарантией продолжительного срока службы как самой крыши, так и всей постройки. Комфорт людей, проживающих в доме, также зависит от вентиляции, поскольку в формировании микроклимата она играет ключевую роль.

Особенности

Вентиляция мягкой кровли – это не независимый процесс. Напротив, наличие либо отсутствие вентиляции в помещениях непосредственно влияет на обмен воздуха в кровле. Для эффективного отведения разрушающей влаги из помещений для проживания через кровлю надо анализировать вентиляцию всех элементов дома как целостный процесс.

Если конфигурация кровли сложная, обладает множеством переходов, ендов, процесс удаления отработанного воздуха нужно поделить на участки и организовать потоки воздуха в крыше по отдельности.

В результате хорошего проветривания воздух в пространстве под кровлей должен сменяться приблизительно 2 раза за час.

Эксплуатационные качества вентилируемой крыши зависят от уклона скатов. Чем они круче, тем интенсивнее совершается процесс проветривания.

И, напротив, в кровлях с наклоном менее 20% вентиляция подкровельного пространства нестабильна и эффективна только под напором ветра.

Полезным дополнением является сооружение на крыше вспомогательных вытяжных компонентов (аэраторов), которые способствуют усилению естественной вентиляции кровли. Устраивать их надлежит на крышах сложной конфигурации, когда обыкновенных средств уже недостаточно.

Монтируются аэраторы неподалеку от конька. В кровельном покрытии из наплавляемых материалов, состоящим из двух слоев, монтаж аэраторов производится на нижний слой материала.

Теплотехнические характеристики утеплителя и ресурс прочности конструкций кровли прямо зависят от присутствия в них влаги. Вследствие этого вентилируемая крыша и устройство вентиляции помещений экономически рентабельны, даже когда требуется смонтировать принудительный обмен воздуха.

Плюсы и минусы

Основное предназначение вентиляционной системы – это обеспечение прохождения атмосферного воздуха, способствующего экстракции наружу нагретого из-под покрытия кровли.

Выводимый воздух обеспечивает вентилирование чердака.

Если подкровельная вентиляция выполнена правильно, то подобный поток воздуха проходит естественным путем и нет нужды в использовании дополнительного механического оснащения.

Аэраторы выпускаются различного диаметра и высоты. Подбирается их размер и количество в зависимости от площади крыши из гибкой черепицы.

Наличие под крышей проветриваемого пространства имеет следующие плюсы:

  • стабильно прохладное и сухое состояние чердака;
  • внешний воздух из чердачного помещения способен уходить естественно;
  • несущие компоненты крыши, покрытия и слой теплоизоляции не подвержены воздействию высокой влажности;
  • отсутствие условий для формирования плесени и гнили, предупреждение повреждения отделочных материалов кровли;
  • снижение затрат на электрическую энергию.

Специалистами установлено, что при использовании мягких покрытий основной недостаток – это скопление избыточной влаги в стяжке и теплоизоляции.

    Повышенная влажность этих слоев кровли провоцирует ряд отрицательных последствий, таких как:

    • Вздутие покрытия кровли, возникающее в результате ее нагрева летом из-за расслоения битумно-полимерных материалов под влиянием высокой температуры.
    • Повышение теплопроводности вызывает накопившаяся под гидроизоляционным материалом влага, ухудшающая теплотехнические свойства. Теоретически доказано, что при росте величины увлажнения на 1-2% происходит увеличение теплопроводящих свойств материала на 30-40%. Это приводит к повышению расходов на обогрев объекта. Наряду с потерями тепла, перенасыщение влагой слоев кровли способно привести к формированию плесени.
    • Разрушение слоя гидроизоляции и стяжки провоцируется проникновением в материал влаги. После снижения температуры окружающей атмосферы совершается кристаллизация впитавшейся в материал влаги и рост ее объема. Данный процесс влечет за собой появление микротрещин и разрушение стяжки. Похожие отрицательные процессы происходят и в слое гидроизоляции, разрушая его целостность.

    Разновидности

    Аэраторы для крыши бывают различных модификаций и размеров. Их используют для проветривания пространства под кровлей, устранения конденсата и удаления влажного воздуха наружу. Перед приобретением аэратора необходимо разобраться в особенностях их конструкции и видах.

    Точечные

    По другому эти аэраторы называют кровельно-точечные вентили. Их монтируют на крыши, в которых отсутствует конек – шатровые и плоские. Сам кровельный аэратор выполнен из высокопрочной пластмассы, устойчивой к механическим воздействиям и воздействию солнечных лучей (выгоранию).

    Он имеет в своей структуре 4 детали: колбу, защитный зонтик к ней, трубку и фильтрующую сетку.

    В соответствии с конфигурацией колбы они подразделяются на плоские и бутылочные. На односкатном и шатровом типе крыш устанавливаются бутылочные, а на плоских монтируются плоские. Такие аэраторы продуктивно функционируют, если они размещены равномерно по всей кровле. Как правило, на 20 м2 крыши необходим один дефлектор, но, по возможности, лучше монтировать два.

    Коньковые непрерывные

    Согласно наименованию, устанавливаются на скатных кровлях, оснащенных коньком. Представляют собой постоянный выход, размещенный на самой вершине ската. Коньковый аэратор реализован в виде угольника, оснащенного сквозными отверстиями, которые называются продухами.

    Продухи бывают точечными (делаются на дистанции 6-8 м между собой) и щелевыми (зазор 5 см). Имеется защитная сетка от проникновения внутрь кровли насекомых. Подобное устройство монтируется по всему коньку и крепится в материал кровли. Отдельные его компоненты образовывают целостную систему. Аэратор превосходно задерживает влагу и пропускает воздух наружу, предотвращая его застой в чердачном помещении.

    Как выбрать?

    На мягких кровлях применяются различные дефлекторы, выбор которых зависит от типа кровли.

    При выборе аэратора предпочтение нужно отдавать продукции, обладающей сертификатами от проверенного производителя.

    При покупке особое внимание требуется уделить укомплектованности набора и отсутствию повреждений механического характера (царапины, сколы, трещины и деформация).

    Выбирая аэраторы для мягкой кровли, необходимо отталкиваться от сложности ее устройства, климата и уровня насыщенности влагой чердачного помещения. Как правило, на 100-150 м2 необходимо устанавливать один точечный аэратор.

    При монтировании конькового аэратора применяется иной подход. По всей длине стыка сооружают вентиляционную щель, а поступление воздуха совершается из-под свесов, где на щель устраивается специализированный аэроэлемент (перфорированная лента).

    Ко всем типам аэраторов выдвигается ряд технических условий, которым они должны соответствовать:

    • выдерживать температуру от -50? C до +100? C;
    • устойчивость к химическим веществам, которые могут содержаться в осадках;
    • устойчивость к коррозии.

    Как установить?

    Каждый тип аэраторов имеет определенный порядок установки.

    Точечные устройства монтируют на крышах плоского типа и кровлях, имеющих угол наклона менее 12 градусов. Также они могут использоваться в качестве дополнения к коньковым аэраторам.

    Рассмотрим подробнее технологию монтажа точечных аэраторов:

    • Определяем местоположение аэраторов. Прикладываем аэратор основанием к месту монтажа и по контуру обводим карандашом. По нанесенной метке посредством электрического лобзика проделываем отверстия.
    • Устанавливаем над готовым отверстием юбку (основание) аэратора и фиксируем ее при помощи саморезов либо гвоздей. Для более прочной фиксации можно дополнительно использовать клей. В этом случае на внутренний сегмент юбки наносим битумную мастику, приклеиваем к основе и закрепляем гвоздями.
    • Верх юбки промазываем битумным клеем.
    • Юбку перекрываем мягкой черепицей, подрезая гонты в местах соприкосновения.
    • Сверху на юбку надеваем сетку аэратора, привинчиваем ее посредством саморезов. Затем устанавливаем колпак (крышку), защелкиваем его и также привинчиваем саморезами.

    Монтаж остальных точечных аэраторов осуществляем в том же порядке.

    Монтаж конькового аэратора достаточно прост, его устанавливают по всей длине конька скатной и ее разновидности – вальмовой крыши, уклон которых составляет от 12 до 45 градусов. Установить проветриваемый конек мягкой кровли можно двумя методами.

    Технология установки:

    • В цельном основании посредством циркулярной пилы прорезаем вентиляционный паз. Он может быть единственным (на наивысшей точке конька) либо состоять из двух частей (по бокам от конька). Совокупная толщина вентиляционного зазора должна равняться 3-8 см (в зависимости от инструкций изготовителя применяемого аэратора). Вентиляционный паз должен заканчиваться за 30 см до края конька по обеим сторонам, то есть покрытие остается сплошным.
    • Участки, где вентиляционный зазор не был прорезан, покрываем коньковой черепицу.
    • Производим установку аэратора. Каждую его секцию фиксируем посредством специальных кровельных гвоздей либо шурупов, ввинчиваемых через имеющиеся заводские отверстия.
    • Поверх профиля аэратора укладываем коньковую черепицу. Ее лепестки укладываем внахлест, по стандартной технологии монтажа вдоль ребер. Единственным отличием являются элементы крепления. В этом случае черепицу прибиваем к аэратору специальными кровельными гвоздями.
    • Места сопряжения аэратора с кровлей заделываем герметиком на основе силикона. Необходимо обратить внимание, чтобы вокруг устройства для вентиляции подкровельного пространства не сформировалась впадина. В этих углублениях будет задерживаться вода и снег, которые с течением времени непременно найдут место для просачивания под кровлю.

    Второй метод предусматривает фиксацию в наивысшей точке скатов кровли брусков из древесины. Получается своего рода обрешетка для планки конька. Сверху к брускам прибиваем фанерные полосы, образовывая треугольник. Вентзазоры формируем между брусков, а всю конструкцию, как и в предшествующем случае, накрываем гонтами.

    Если перепад высот на кровле довольно большой и совокупная высота сооружения не меньше 7 метров, то вместо аэраторов можно ставить небольшие коробчатые клапаны совместно с коньковой вентиляцией.

    У домов с шатровой или вальмовой архитектурой кровель отсутствуют фронтоны. Но это не проблема для устройства вентиляции. Она базируется на тех же принципах, что и у двускатных крыш, но вместе с тем не надо забывать о том, что необходимо сооружать входные зазоры, обеспечивающие проход воздуха по всему периметру кровли. Какое количество скатов шатровая крыша не имела бы, каждый из них должен проветриваться.

    Большое желание забыть об устройстве вентиляции пространства под кровлей дает полувальмовая кровля, поскольку ее наклонные торцовые элементы обладают сравнительно небольшими габаритами. Вентиляционную систему здесь можно соорудить по принципу вентиляции на основных скатах кровли.

    Немного сложнее рассчитать вентиляцию торцевых скатов голландской (вальмовой) крыши, поскольку прямо над ними находится окно. Это является помехой для применения труб, но, тем не менее, аэратор или решетки туда установить можно.

      Во всех описанных случаях, если подшивка кровли делается из древесины, то она не должна быть монолитной, поскольку сквозь ее зазоры должен проходить воздух в пространство под кровлей. Но параллельно с вышеуказанными правилами монтажа требуется еще и сделать правильный расчет, чтобы под кровлей формировалась нормальная тяга. В противном случае все это функционировать не будет.

      Вне зависимости от способа устройства вентиляция должна гарантировать:

      • прохождение паров воздуха;
      • защиту пространства под кровлей от атмосферных осадков и тающего снега;
      • через конструкцию конька не должна проходить влага;
      • обеспечение испарения излишней жидкости из помещения.

      Полезные рекомендации

      При устройстве вентиляции подкровельного пространства своими руками надлежит учитывать ряд немаловажных моментов.

      • Если вы намереваетесь получить более сильный эффект от движения потоков воздуха, то необходимо применить паро- и гидробарьеры, расположенные под обрешеткой. Они представляют собой специализированные сетки, которые без затруднений пропускают воздух, но препятствуют прохождению влаги и пара.
      • Для обеспечения вентиляции под кровлей обыкновенной односкатной крыши хватит небольшого числа отдушин, размещенных в нижней и верхней частях в равном количестве. При необходимости можно дополнить вентсистему вентилятором для принудительной вытяжки.
      • Если вы ставите вентилятор в сооружении, которое находится в местности с влажностью выше нормы, то и вентилятор должен быть наделен более высокой мощностью электродвигателя. Вентиляторы необходимо монтировать параллельно с сооружением крыши. Врезка устройства в готовую кровлю сложнее и обойдется существенно дороже.
      • На крыше превосходно работает комбинация – полноценная вентиляция конька и вспомогательные элементы для усиления потока воздуха. Если, к примеру, зимой одно из них будет повреждено, то остальное останется в рабочем состоянии. Подкровельное пространство будет на сто процентов защищено от скопления конденсата.
      • Также необходимо обратить внимание на суммарную составляющую всех осадков, выпадающих за год. На территориях с обильными снегопадами необходимо воздуховоды поднять на более высокий уровень, в противном случае снежные заносы перекроют собой низко установленные аэраторы.
      • И последнее – стремление сэкономить при устройстве вентиляции кровли может плохо кончиться, являясь источником возникновения проблем как с покрытием кровли, так и с конструктивными элементами. Правильная организация эффективного воздухообмена является гарантией того, что крыша прослужит не один десяток лет без потребности в ремонте, обеспечивая основательную защиту всего строения и комфортабельные условия для проживания.

      Устроить вентиляцию под кровлей своими руками для крыши любого вида не так уж трудно, а позитивных эффектов у подобной конструкции немалое количество.

      Кровельная вентиляция в гибкой черепице показана в следующем видео.

      Узел прохода вентиляции через кровлю

      Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания. Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю.

      Узел прохода вентиляции через кровлю

      Вентиляционные узлы прохода через мягкую кровлю

      Содержание статьи

      Что это такое и зачем он нужен?

      Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

      Схематическое изображение узлов прохода через кровлю

      На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

      Вентиляционные узлы на кровле

      Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

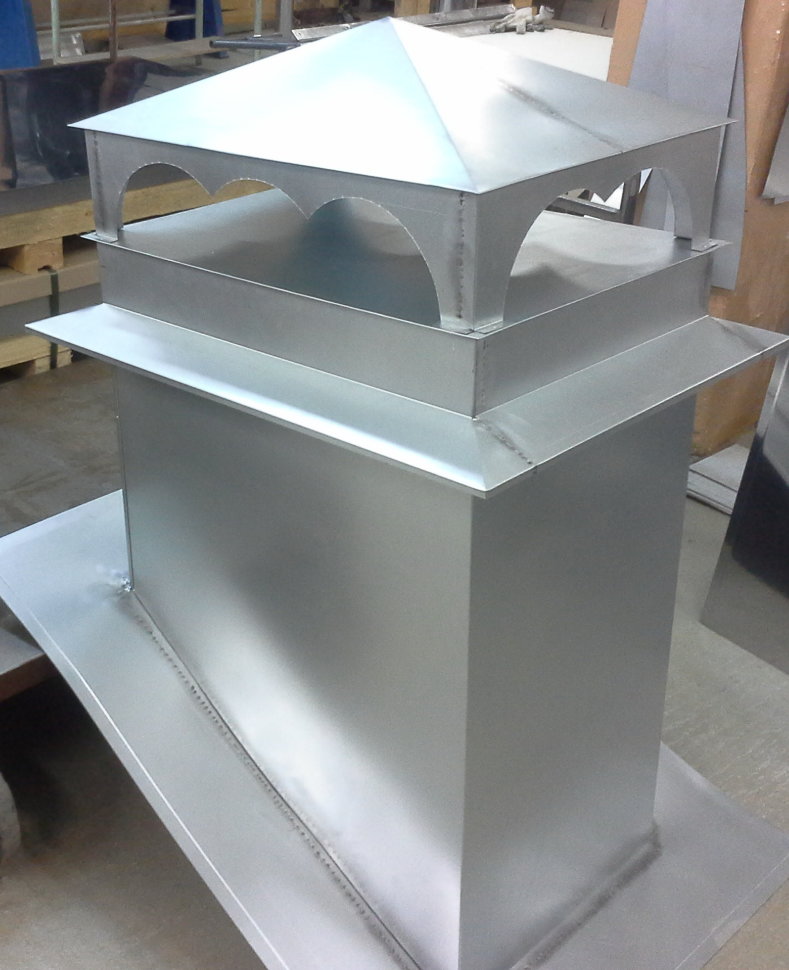

      Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

      Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

      • толщина металла, из которого он изготовляется, составляет не менее 1,9 мм;
      • диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми;
      • поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021;
      • размер кольца-опоры должен быть больше диаметра патрубков;
      • максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

      Размеры узла прохода

      Такие проходки используются главным образом для постоянно задействованных систем вентиляции

      ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

      ГОСТ 15150

      Строение узла и самой системы вентиляции

      Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

      Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

      Узел похода через кровлю

      Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

      Этапы монтажа гибкого узла прохода

      Виды УП

      В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

      Круглый узел прохода

      Таблица. Виды узлов прохода.

      Конструктивные особенности Краткая информация

      Безклапанные и с клапанами

      Модели, не оснащенные клапанами, стоят дешевле, но в них не предусмотрена возможность регулировки выброса воздуха и перекрытия его потока. Часто устанавливаются в частных домах. Клапанные узлы оснащены заслонкой, которая при необходимости может закрывать потоки воздуха, они оптимальны для установки систем вентиляции в административных или производственных зданиях – там, где постоянная работа вентиляции не нужна.

      С утеплителем или без дополнительного утепления

      Утепленные УП могут быть оснащены базальтовым или изготовленным из стекловаты слоем термоизоляции. Удобны для использования в тех случаях, когда труба вентиляции находится большей частью на улице или расположена далеко от конька. Утепление помогает избавиться от большого количества конденсата, который будет образовываться из-за разницы между температурами на улице и отходящих газов. Неутепленные УП применяются в случае, если строение находится в регионе с мягким климатом или труба вентиляции располагается рядом с коньком кровли.

      Механические и автоматизированные

      Механическая модель имеет специальный тросик, который позволяет регулировать циркуляцию воздушных потоков вручную. Подходит для обустройства постоянно работающих систем вентиляции. В автоматических УП предусмотрен контроллер, управляющий системой самостоятельно.

      Установка узлов прохода вентиляции через кровлю

      Все УП имеют особую маркировку, которая позволяет лучше разбираться в ассортименте оборудования. Выглядит она как буквенное и цифровое обозначение – например, УП1-01. Две последние цифры, идущие после буквенного обозначения, демонстрируют размеры конструкции. Они могут варьироваться от 01 до 10. Что касается первой цифры, то она показывает конструктивные особенности изделия. Например, единица сообщает, что система не оборудована клапаном и кольцом для конденсата. Двойка сообщает, что конденсатного кольца также нет, но имеется клапан механический. Тройка после букв говорит, что конструкция имеет и кольцо, и механический клапан. Но в изделиях такого типа последующие цифры будут варьироваться от 11 до 22, также сообщая о размерах конструкции.

      Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП

      На заметку! УП могут быть изготовлены по размерам заказчика при необходимости. Для этого нужно связаться с производителем напрямую.

      Квадратные и прямоугольные узлы на кровле

      Цены на различные виды вентиляционных выходов

      Вентиляционный выход

      Особенности монтажа

      Монтаж узлов прохода довольно прост, если соблюдать все предписания инструкции. Но он подразумевает выполнение определенных требований и правил:

      • сборка узла прохода на крыше производится в последнюю очередь после создания всей вентиляционной конструкции;
      • важно правильно определить точку выхода воздуховода. Обычно она находится в районе конька между двумя соседними стропилами;
      • рекомендуется использовать шаблон, по размерам чуть больше размеров УП, чтобы снизить риск допущения ошибок во время нанесения разметки для создания отверстия на кровельном материале;
      • работать важно аккуратно, особенно осторожно работы должны производиться на кровле из твердых материалов – велик риск допустить неисправимую ошибку;
      • для герметизации стыка между УП и кровлей важно использовать герметики.

      Разметка будущего отверстия в металлочерепице

      На заметку! Определенные кровельные материалы, такие как шифер или черепица, волнистые и плотные, не дают возможности плотно установить крепление. В этом случае потребуется создание втулки с опорной частью. Для нее тоже необходимо будет прорезать отверстие и подложить под опору гидроизоляционный материал. Только после этого монтируется узел прохода. Уплотнитель из резины устанавливается под кровельным материалом и фиксируется герметиком.

      Установка УП на крыше из бетона мало чем отличается от монтажа его на другом типе кровли. Только вот отверстия вырезать в бетоне не придется – обычно они предусматриваются еще на стадии проектировки строения. В этом случае используется пластиковая втулка, которая вставляется в подготовленное отверстие. Герметизация проходит сложнее, рекомендуется на узел надевать колпак, который защитит все стыки от попадания влаги.

      Вентиляция кровли

      Установка вентиляционного узла

      Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.

      Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.

      Шаблон обводится маркером

      Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.

      Сверлится отверстие

      Теперь можно приступать к резке

      Вырезается отверстие под узел прохода

      Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.

      Вырезается часть обрешетки

      Вырезаются части других материалов кровельного пирога

      Готово, теперь можно приступать к следующему этапу

      Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.

      Края фланца промазываются герметиком

      Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.

      Фланец заводится под гидроизоляцию

      Гидроизоляция накалывается на пластиковые штырьки

      Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.

      Фланец прикручивается саморезами

      Процесс фиксации фланца

      Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.

      Фиксация колпака

      Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.

      Установка вентиляционной трубы

      Труба выравнивается с помощью встроенного уровня

      Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.

      Фиксация трубы кровельными саморезами

      Внимание! Если защитный колпак не предусмотрен в комплекте, то стоит провести тщательную герметизацию стыка кровельного материала с трубой во избежание возникновения протечек.

      Цены на различные виды вентиляционных колпаков

      Вентиляционный колпак

      Видео – Монтаж узла прохода вентиляции

      Видео — Монтаж вентиляционного выхода

      Монтируем узел вентиляции на мягкую кровлю

      По большому счету процесс обустройства УП на такой кровле не особо отличается от предыдущего варианта, но здесь есть свои нюансы.

      Шаг 1. На выбранное место на мягкой кровле наносится разметка. Ее можно нанести, обведя изнутри пластиковый колпак нижней части системы. Для нанесения разметки используется маркер.

      Размечается место установки колпака

      Шаг 2. При помощи сверла большого диаметра создается отверстие в материале мягкой кровли на нанесенной линии.

      Сверлится отверстие

      Шаг 3. Далее по внешней границе разметки вырезается отверстие нужной формы под узел прохода.

      Вырезается отверстие

      Отверстие под узел прохода вентиляции

      Шаг 4. С края колпака узла прохода снимается защитная лента – оголяется липкий слой, который обеспечит герметичность соединения элемента с кровельным покрытием.

      Снятие защитной ленты с колпака

      Шаг 5. Колпак устанавливается на предназначенное ему место, закрывая собой получившееся ранее отверстие.

      Установка колпака

      Шаг 6. По периметру колпак прикручивается к материалу мягкой кровли при помощи саморезов.

      Фиксация колпака

      Шаг 7. Производится установка самой трубы на установленный ранее колпак.

      Установка трубы вентиляции

      Шаг 8. Труба выравнивается при помощи строительного уровня, предусмотренного на ней, или же обычного.

      Далее нужно выровнять вентиляционную трубу

      Шаг 9. По периметру труба прикручивается к колпаку при помощи кровельных саморезов. Монтаж завершен.

      Прикручивание трубы к колпаку

      Видео – Монтаж УП на мягкую кровлю

      Как сообщают кровельщики-профессионалы, неправильно смонтированный узел может стать причиной возникновения протечек в двух случаях из десяти. Поэтому к проведению работ по его установке нужно относиться со всем вниманием и не пренебрегать использованием герметизирующих составов.

      Высота вентиляционной трубы над крышей СНиП

      Достаточно простой вопрос, как определяется по СНиП высота вентиляционной трубы над крышей, зачастую ставит в тупик даже уверенных в себе проектировщиков, что говорить о самодеятельных строителях, запланировавших переоборудование или капитальную перестройку своего жилья. Вопрос, между тем, далеко не праздный, так как от высоты вентиляционной трубы над крышей зависит основополагающая характеристика – ее производительность по объему перемещенного воздуха.

      Чем регламентируется высота вывода вентиляции

      Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

      • СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
      • СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
      • СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
      • СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

      В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

      • На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
      • Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
      • На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

      Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

      Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

      К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

      Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

      Как определить необходимую и достаточную высоту вентиляционной трубы

      Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

      • На плоской кровле – не менее 500 мм;
      • Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

      Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

      Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см2.

      Для того чтобы обеспечить требуемые 1,5-2 м3 в час кратности смены воздуха для жилых помещений в 60 м2 при высоте потолков 2 м, расход составляет 150 м3, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

      Что влияет на производительность вентиляции

      Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

      На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

      • Скорость потока воздуха на высоте установки вентиляционной трубы;
      • Температура воздуха на улице и внутри помещения;
      • Форма сечения канала и качество поверхности по всей высоте воздуховода;
      • Форма крыши.

      Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

      Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

      Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

      Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

      Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

      Заключение

      Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

      Что еще почитать по теме?

      Автор статьи:

      Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

      Понравилась статья? Поделись с друзьями в социальных сетях:

      Facebook

      Twitter

      Вконтакте

      Одноклассники

      Google+

      Вентиляция кровли своими руками: проход вентиляции через кровлю

      Процветающий грибок, плесень в состоянии за несколько лет подорвать «здоровье» всех элементов крыши. Материалы разрушаются без восстановления. Именно поэтому дому из бруса необходима рабочая вентиляция кровли. Постоянный воздухообмен уносит пар и влагу, охлаждает подкровельное пространство. А значит, сохраняет утеплитель сухим, «рабочим», дерево крепким, а металлические крепления надежными.

      Основы рабочей вентиляции кровли

      Главная задача вентиляции крыши – создание равномерного движения потоков воздуха в подкровельном пространстве. Решается она одноконтурной и двухконтурной системами вентиляции, с соответствующим количеством зазоров между настилами изоляционной пленки и утеплителя. Движение идет за счет естественной конвекции потоков. Воздух затягивается сквозь карнизные продухи, проходит всю плоскость кровли, собирая влагу, и выходит через коньковые отдушины.

      Двухконтурная вентиляция кровли

      Систему с двумя вентиляционными зазорами легче реализовать на простых двухскатных крышах. Первый продух 40-50 мм идет поверх утеплителя (он отводит пар из рыхлого материала). Второй – создается дополнительной обрешеткой перед настилом кровли. Разделяются потоки гидроизоляционной пленкой, которая снаружи защищает теплоизоляционный слой от капель воды. Полотно обязательно прорезается под коньковой балкой, чтобы воздух из нижнего контура выходил через коньковый продух.

      Двухконтурная система имеет несколько недостатков:

      1. Большее количество стройматериалов, работ (дополнительная деревянная обрешетка).
      2. Сравнительно большие теплопотери. С нижнего зазора помимо влаги уносится тепло.
      3. Уязвимость открытого утеплителя. Рыхлые плиты треплются воздушным потоком и засыпаются пылью, это увеличивает их гигроскопичность. А при высокой летней влажности структура легко пропитывается большим количеством воды.

      Даже простые расчеты показывают насколько важно защитить теплоизоляцию от ветра и конденсата. В среднем за сутки куб рыхлого минераловатного утеплителя впитывает до грамма пара. При площади крыши 150 м2, за сутки собирается до 150 гр. За 3 месяца без проветривания накопится ведро конденсата, через год – четыре. Дом в итоге будет быстрее терять тепло, слой утепления быстро разрушаться вместе с деревом. Последствия скопления лишней влаги под крышей сказываются через годы, но убрать их получается, только полностью перебрав крышу.

      Одноконтурная вентиляция крыши

      Один воздушный зазор упростил и улучшил теплоизоляцию кровли, защиту утеплителя. Одноконтурная система вентиляции крыши легко обустраивается на ломаных формах, изгибах, там, где два контура практически не работают. Единственный зазор создается обрешеткой прямо под настилом кровли. Защищается утеплитель гидроизоляционными пленками, которые настилаются на него вплотную. Специальные высокотехнологичные полотна одновременно защищают теплоизоляцию от попадания в него воды снаружи и отводят тот пар, который образовался в рыхлом материале.

      Какие подкровельные пленки выбрать

      Разница между устройством двух систем вентиляции кровли требует подбора разных пленочных материалов и соблюдения нюансов монтажа. Пар, вода атакуют утеплитель изнутри дома и с улицы, поэтому в кровельном пироге паропроницаемость нарастает изнутри наружу. Домашний пар максимально изолируется, а для утеплителя создается возможность «дышать». Крыша изнутри дома зашивается пароизоляционными пленками (армированными, фольгированными). Полотна проклеиваются двухсторонним скотчем на стыках и примыканиях к стене. Тем самым образуется сплошной барьер для пара, тепла.

      Нюанс! Свойства пароизоляционных пленок часто подбираются в зависимости от условий эксплуатации дома. Для постоянного проживания внутренний слой выбирается максимально «блокирующим», чтобы полностью перекрыть попадание пара в утеплитель. При редких наездах на дачу нужна «притормаживающая» изоляция. Резкие температурные перепады (согрели/остыло)плодят в доме сырость, если изоляция плотная. Полотно, которое медленно пропустит домашний пар в теплоизолятор (проветриваемый!) оставит помещение сухим.

      Выбор наружной пленки зависит от количества зазоров в вентиляции крыши. Двухконтурная система проще, здесь достаточно армированного гидроизоляционного полотна, проклеенного на стыках и уложенного с небольшим провисанием между стропилами (для стекания воды). В одноконтурной системе роль гидробарьера выполняют высокотехнологичные мембраны со способностью выпускать пары из теплоизолирующего слоя и не дающие каплям просочиться в него снаружи.

      Какие бывают подкровельные мембраны

      Синтетические тканые и нетканые полотна по своей паропроницаемости разделяются на:

      1. Псевдодиффузионные мембраны (объем проводимости до 300г/м2). Самые «закрытые» материалы. Пригодны для двухконтурной системы вентиляции крыши.
      2. Диффузионные (от 300 до 1000г/м2). Армированные пленки с «дышащей» перфорацией. Средняя паропроницаемость позволяет настилать подкровельные мембраны в качестве слабо проводящего паробарьера. Или заменять ими гидроизоляцию в двухконтурной системе вентиляции крыши с зазором (около 4 см).
      3. Супердиффузионные полотна (от 1000г/м2). Высокая паропроницаемость дает возможность полностью закрыть теплоизоляционный слой от ветра, оставив утеплитель «дышащим». Супердиффузионные мембраны бывают односторонними (тканевая сторона разворачивается внутрь дома) и двухсторонними (сторона не имеет значения).

      Выбор свойств полотен зависит от потенциального объема пара, которое необходимо будет обслужить. То есть, будет ли первая пленка пропускать пар в утеплитель, и сколько его будет. Для «закрытой» пароизоляции подбираются материалы с паропроницаемостью до 40 г/м2. Высокая паропроводимость начинается с 800 г/м2.

      Помощь! При настиле важно, что бы полотно было плотным. Тонкие пленки парусят при ветре, рвутся на местах креплений. Хорошие значения прочности - около 35 кПа/5см. Полиуретановые мембраны долговечны, из полиэстера максимально эластичны. Следующими по надежности идут полотна из полипропилена.

      Вентиляция карниза, конька, ендовы

      На коньке продух создается доборными элементами для каждого вида кровельного материала (черепицами с воздуховодными каналами, аэроэлементами конька, вентиляционными рулонами). При желании полноценную вентиляцию конька можно организовать из брусков 50*50 мм, ПВХ сетки и использующегося материала кровли. Продух будет защищен от насекомых и обеспечит открытый воздухообмен (даже при сильных снегопадах).

      Важно! Конек нельзя закрывать лентами, монтажной пеной. Это полностью блокирует конденсат внутри кровельного пирога.

      Карнизные свесы на крыше часто зашиваются перфорированным софитом, но организовать прямой воздушный поток будет эффективнее. Зазор напротив контробрешетки закрывается вентиляционной ПВХ лентой. Чуть ниже находится капельник конденсата, на который приклеивается конец гидроизоляционного полотна. Сверху от продуха монтируется защитная декоративная планка и водосточная система, что бы уберечь зазор от снежных наносов.

      На ендовах вентиляция крыши часто замедляется. Усиливается движение воздуха дополнительными аэраторами или вентиляционными черепицами вдоль разжелобка. Если скат пологий (до 40°), то элементы устанавливаются с высокими насадками, чтобы продух зимой не заметало снегом.

      Утепление кровельного пирога чаще рассматривается в ключе малых теплопотерь, создания популярного энергоэффективного дома. Но даже большой слой теплоизоляции сработает только в паре с правильной вентиляцией кровли. О том, чтобы равномерные воздушные потоки «проветривали» рыхлые ватные материалы, убирали влагу с дерева и сохраняли крышу надежной защитой, лучше побеспокоится на этапе строительства. Переборка обойдется дороже во всех смыслах.

      Системы воздуховодов, Ventilation, Professional, Lindab

      AVU

      BBKCU 90 °

      BFBKCU 90 °

      BFKCU 90 °

      BFU

      BKCU 90 °

      БКФМУ

      БКФУ 90 °

      Показать все продукты

      Lindab Safe Click

      AXFL

      Вентиляционный канал, производитель воздуховодов ОВК в Китае

      Вентиляционный канал: полное руководство

      В сегодняшнем руководстве рассматриваются все критические аспекты системы вентиляционных каналов.

      Он охватывает как основные, так и сложные детали вентиляционных каналов, предоставляя информацию, полезную для импортеров, OEM-клиентов, дизайнеров и профессионалов в этой отрасли.

      Давайте начнем:

      Определение вентиляционного канала

      Вентиляционный канал - это часть оборудования, состоящая из каналов и вентиляционных отверстий, обеспечивающих приток воздуха, что способствует вентиляции помещения (комнат).

      Вентиляционный канал

      Место установки вентиляционных каналов

      Выбор подходящего места для установки вентиляционного канала имеет жизненно важное значение для обеспечения его эффективности.

      Обычно существует шесть основных мест для установки вентиляционных каналов.

      Это:

      Системы вентиляционных каналов - Фото любезно предоставлено: Fine Home Building

      1. Установка на чердаке

      Преимущество этого расположения в том, что оно позволяет использовать любую систему вентиляционных каналов.

      Такая система вентиляционных каналов включает редукционный ствол, радиальные устройства и расширенную камеру статического давления.

      Однако вам необходимо изолировать систему вентиляционных каналов, если вы собираетесь установить ее в этом месте.

      Кроме того, чтобы избежать конденсации влаги в воздуховоде, необходимо использовать соответствующий пароизоляционный слой.

      Конденсат может вызвать ржавление и коррозию вашей системы вентиляционных каналов, что повлияет на ее структуру.

      Вы должны рассмотреть возможность герметизации всех швов и стыков, чтобы предотвратить утечку из воздуховода.

      Убедитесь, что вы используете герметик, одобренный местным законодательством.

      Воздухообрабатывающий агрегат должен располагаться там, где возможен самый короткий вентиляционный канал.

      На самом коротком пути сопротивление воздушному потоку будет меньше, а также будут меньше тепловые потери и приток тепла.

      Мансардная установка позволяет использовать широкий спектр материалов.

      При установке гибкого вентиляционного канала необходимо соблюдать осторожность, чтобы не допустить резких изгибов, перегибов, провисаний и перегибов.

      Они вызывают трение, которое вызывает неисправность вентиляционного канала.

      2. Установка в подвале

      Установка в подвале требует использования гидроизоляции, чтобы минимизировать внешнюю конденсацию в вентиляционном канале.Если это должно быть безусловным.

      В случае кондиционированного подвального помещения систему вентиляционных каналов следует рассматривать как кондиционируемое пространство.

      Это означает, что изоляция не является необходимостью.

      Однако для гашения звука рекомендуется использовать футеровку воздуховода.

      Заделайте все боковые швы и стыки, чтобы предотвратить протечку вентиляционного канала.

      Здесь вам необходимо уточнить у местных нормативов, какой герметик использовать.

      Установите кондиционер в подвале или снаружи здания.

      Кроме того, разместите кондиционер на самом коротком участке вентиляционного канала.

      При установке в подвале можно использовать широкий спектр материалов, за исключением гибкой системы вентиляционных каналов.

      3. Между этажами высотного сооружения

      Установка в этом месте предполагает использование участков сгорания с использованием вентиляционных каналов, проходящих между комбинацией балок перекрытия.

      В состав этой системы входят линейки металлических пленок.

      Доска воздуховода необходима для контроля шума и звука.

      Изоляция не актуальна между этажами из-за ее расположения в кондиционируемом помещении.

      Однако вам придется изолировать любой воздуховод, проходящий через некондиционированную зону, и он должен иметь пароизоляцию.

      Пароизоляция предотвращает скопление конденсата на внешней стороне воздуховода.

      Необходимо заделать все боковые швы и стыки, чтобы предотвратить протекание вентиляционного канала.

      К таким герметикам относятся изолента и водостойкая мастика.

      Соблюдайте местные нормы при выборе герметика.

      Как и все вышеупомянутые места установки, воздухообрабатывающий агрегат должен располагаться на кратчайшем возможном участке вентиляционного канала.

      Преимущество этой установки состоит в том, что не происходит потери или увеличения тепла, что является проблемой для большинства систем вентиляционных каналов.

      Это связано с тем, что система вентиляционных каналов находится в кондиционируемом помещении.

      При таком типе вентиляции фильтр возвратного воздуха может быть установлен на агрегате.

      4. Установка в подвесном пространстве

      При использовании этого типа установки необходимо изолировать всю систему, а также пароизоляцию.

      Это помогает предотвратить образование конденсата в воздуховоде.

      Используйте утвержденный герметик для герметизации боковых швов и стыков, чтобы минимизировать утечки в воздуховоде.

      Примеры систем вентиляционных каналов, в которых используется подвесное пространство, включают в себя уменьшенный ствол, расширенную камеру статического давления и контур по периметру.

      Установка в подвесном пространстве позволяет использовать различные материалы, за исключением материалов для гибких воздуховодов.

      Это потому, что они не поддерживают вентиляционные каналы.

      Преимущества систем вентиляционных каналов

      Эффективная система вентиляционных каналов предлагает широкий спектр преимуществ. К таким преимуществам относятся следующие:

      Система вентиляции - Фото любезно предоставлено: HPAC Engineering

      · Более чистый воздух

      Эффективная система вентиляции обеспечивает более чистый воздух жителям комнаты.

      В этом помогает фильтрация воздуха, поступающего извне в комнату, с помощью воздушных фильтров.

      Более чистый воздух обеспечивает циркуляцию воздуха, устраняя духоту и сквозняки в помещении.

      Это имеет большое значение для сокращения болезней, передаваемых воздушно-капельным путем.

      · Контроль температуры

      Вентиляционный канал дает вам свободу контролировать температуру в данном помещении.

      Происходит то, что вентиляционный канал всасывает теплый воздух из комнаты, позволяя холодному воздуху поступать извне в комнату.

      Когда это происходит, вы обнаруживаете, что температура в помещении постоянна на заданном уровне.

      Преимущество системы вентиляционных каналов в том, что она позволяет контролировать поток воздуха, что помогает контролировать температуру в помещении.

      · Регулирование влажности

      Вентиляционный канал помогает поддерживать влажность помещения на приемлемом уровне.

      Слишком много влаги в помещении способствует росту плесени и грибка.

      С другой стороны, его отсутствие создает дискомфорт для обитателей помещения.

      Поэтому целесообразно установить в комнате вентиляционный канал.

      · Стоимость энергии

      Наличие в помещении отдельного оборудования для обогрева и охлаждения увеличивает как потребление энергии, так и стоимость.

      Утомительно также устанавливать эти разные приборы.

      Однако вентиляционный канал может удовлетворить потребности помещения как в обогреве, так и в охлаждении.

      Это экономит ваши деньги, место и время установки.

      Типы систем вентиляционных каналов

      Рынок предлагает различные типы систем вентиляционных каналов в зависимости от различных потребностей.

      Каждый тип имеет уникальные характеристики, которые делают его идеальным для использования.

      Среди распространенных типов вентиляционных каналов можно выделить:

      i. Жесткая металлическая система вентиляционных каналов

      Жесткая металлическая система вентиляционных каналов - это жесткая и надежная система вентиляционных каналов.

      Различные материалы, используемые для изготовления этой системы вентиляционных каналов, которая бывает прямоугольной или цилиндрической формы.

      Жесткая металлическая система вентиляционных каналов

      Самая жесткая металлическая система вентиляционных каналов изолирована.

      На рынке доступны следующие типы жестких металлических вентиляционных каналов:

      · Система вентиляционных каналов из листового металла

      Это наиболее распространенные типы жестких металлических систем вентиляционных каналов, которые вы найдете на рынке.

      Два обычных материала, которые вы найдете, - это алюминий или оцинкованная сталь.

      Преимущество этого типа жесткой металлической системы вентиляции заключается в том, что на ней не образуется опасный рост или плесень.

      Это потому, что они непористые поверхности.

      Они также просты в установке и легки.

      · Система вентиляционных каналов, облицованная стекловолокном.

      Эти системы вентиляционных каналов имеют внешнюю или внутреннюю облицовку из стекловолокна.

      Вы найдете эти системы в коммерческих и офисных зданиях, так как они поглощают звук, исходящий из системы кондиционирования воздуха.

      Однако постоянное использование этих вентиляционных каналов приводит к порче стекловолокна.

      Это приводит к выбросу в воздух опасных частиц стекловолокна.

      Еще одно ограничение связано с процессом очистки.

      Очистка вентиляционных каналов этого типа приводит к повреждению стекловолоконной облицовки и высвобождению волокон.

      Также эти вентиляционные каналы подвержены росту бактерий и плесени.

      · Вентиляционные каналы для противопожарных плит

      Противопожарные плиты состоят из спрессованных стекловолоконных нитей, склеенных смолами и покрытых пленкой из фольги.

      Назначение ламинированной пленки - сделать канал влагонепроницаемым.

      Вентиляционные каналы Fireboard широко используются в системах отопления и охлаждения благодаря своим характеристикам самоизоляции.

      Имитация использования данного вентиляционного канала - отслаивание волокон стекловолокна, которые являются опасными.

      Плесень и бактерии находят здесь питательную среду, представляющую опасность для жизни человека.

      Кроме того, шероховатость стекловолокна сводит к минимуму воздушный поток, тем самым влияя на эффективность системы вентиляционных каналов.

      ii. Гибкая система вентиляционных каналов

      Гибкая система вентиляционных каналов относится к системам, которые легко изгибаются, и предлагает широкий спектр применения.

      Идеально для использования, особенно в местах, где невозможно использовать жесткую металлическую систему вентиляции.

      Алюминиевый гибкий воздуховод

      Он состоит из катушки из металлической проволоки, покрытой прочным пластиком, который легко сгибается.

      Использование гибкой системы вентиляционных каналов дает ряд преимуществ по сравнению с жесткой металлической системой вентиляционных каналов.

      Например, их легко и быстро установить, что вам пригодится, если вы устанавливаете на большом пространстве.

      И, кстати, экономичный, что является хорошим способом сэкономить.

      Система гибких вентиляционных каналов

      Установка вентиляционных каналов этого типа требует соблюдения особых требований.

      К таким требованиям относится надежное закрепление на стене во избежание провисания.

      Также следует избегать перегибов и поворотов вентиляционного канала этого типа.

      Повороты и изгибы уменьшают воздушный поток, что влияет на эффективность вентиляционного канала.

      Детали системы вентиляционных каналов

      Эффективность системы вентиляционных каналов зависит от правильного функционирования ее различных частей.

      К этим частям относятся:

      Части системы вентиляционных каналов - Фото любезно предоставлено новым Vitruvian

      · Фильтры

      Фильтры относятся к той части системы вентиляционных каналов, которая предназначена для удаления частиц пыли из воздуха.

      Обеспечивает поступление чистого воздуха в вентиляционный канал.

      Такие материалы, как гофрированный материал, электронные осадители используются для создания фильтров для различных систем вентиляционных каналов.

      Из-за своей функции фильтры необходимо часто заменять, чтобы обеспечить надлежащее функционирование вентиляционного канала.

      Самый простой способ узнать, когда нужно заменить эти фильтры, - это контролировать падение давления воздуха.

      Здесь пригодится манометр.

      Падение давления означает, что пора заменить фильтры.

      Несоблюдение замены фильтров может привести к обрушению вентиляционного канала.

      · Изоляционный материал

      Изоляционный материал помогает предотвратить нагрев вентиляционного канала из-за поглощения избыточного тепла.

      Это помогает обеспечить комфортную циркуляцию воздуха через вентиляционный канал для пользователей.

      Существуют различные изоляционные материалы для вентиляционного канала.

      Стекловолокно - это типичный материал, используемый в качестве изоляционного материала, поскольку он является негорючим изоляционным материалом.

      Однако, поскольку он изготовлен из тонко плетеного силикона, он может причинить вам вред при контакте с глазами, кожей или даже легкими.

      Следовательно, при обращении с ним необходимо иметь защитное снаряжение.

      Другой материал - минеральная вата, которая может быть стекловатой, минеральной ватой или даже шлаковой ватой.

      Существует ограничение на использование этого материала из-за отсутствия добавок.

      Поэтому не рекомендуется использовать этот материал в условиях сильной жары.

      Однако он образует полезный материал в сочетании с другими материалами, поскольку не легко воспламеняется.

      Целлюлоза - еще один материал, доступный в качестве изоляционного материала.

      Преимущество этого материала в том, что он экологичен, так как он состоит из переработанной бумаги, картона или любого материала, имеющего неплотную форму.

      Целлюлоза является альтернативным изоляционным материалом, поскольку это огнестойкий материал из-за своей компактности, которая исключает циркуляцию кислорода.

      Другие доступные материалы включают пенополиуретан и полистирол.

      · Вытяжной вентилятор

      Вытяжной вентилятор предназначен для всасывания влажного или горячего воздуха из помещения.

      При этом свежий воздух поступает из вентиляционного канала в помещение.

      Когда вытяжной вентилятор всасывает горячий или влажный воздух, он выходит наружу через систему вентиляционных каналов.

      · Противопожарные клапаны

      Противопожарные клапаны относятся к веществам, обладающим пассивным сопротивлением, которые используются для предотвращения распространения огня внутри вентиляционного канала.

      При пожаре происходит повышение температуры, в результате чего нагревательный элемент плавится.

      Оплавление нагревательного элемента приводит к закрытию противопожарных клапанов.

      В качестве альтернативы активация электрического сигнала может также привести к закрытию противопожарных заслонок.

      Противопожарные клапаны могут быть механическими, вспучивающимися или гибридными с PFP / AFP.

      Компоненты воздуховода - Фото любезно предоставлено: CED Engineering

      · Конденсатоотводчик

      Конденсатоотводчик предназначен для предотвращения образования влаги в воздуховоде, возвращающейся обратно в вентиляторный блок.

      Конденсация возникает, когда теплый воздух, удаляемый из помещения, попадает в более прохладные части вентиляционного канала.

      Значительное охлаждение теплого воздуха заставляет влагу стекать обратно в вентиляционный канал, где она задерживается.

      · Заслонки регулировки объема

      Заслонки регулировки объема предназначены для регулирования потока воздуха через систему вентиляционных каналов.

      Заслонки регулировки объема представляют собой клапаны или тарелки, которые работают, сокращая, минимизируя или увеличивая поток воздуха.

      В зависимости от типа вашей системы вентиляционных каналов, эти заслонки могут быть автоматическими или ручными.

      Заслонки с ручным регулированием объема управляются с помощью рукоятки, которая находится снаружи системы вентиляционных каналов.

      С другой стороны, работа заслонки автоматического регулирования объема зависит от пневматических или электродвигателей.

      · Поворотные лопатки

      Поворотные лопатки обеспечивают эффективность вентиляционного канала, плавно направляя воздушный поток внутрь вентиляционного канала.

      Это достигается за счет уменьшения турбулентности и сопротивления воздуха.

      Установка поворотных лопаток на вентиляционном канале производится в местах, где есть изгибы и повороты, что обеспечивает плавный поток воздуха.

      · Устройство обработки воздуха

      Также называемое блоком обработки воздуха (AHU), это часть вентиляционного канала, предназначенная для регулирования и циркуляции воздуха.

      Обычно это большой металлический ящик с элементами нагрева, охлаждения или вентилятора.

      Также имеются фильтрующие камеры, демпферы и шумоглушители.

      · Выпускные отверстия (решетки, регистры, диффузоры)

      Выпускные отверстия - это места вентиляционных каналов, через которые теплый воздух из помещения выходит в атмосферу.

      Это важно для обеспечения циркуляции чистого и свежего воздуха в системе вентиляционных каналов.

      · Пленум

      Пленум - это центральные точки сбора и распределения системы вентиляционных каналов.

      Есть два типа пленумов: обратная пленум и подающая камера.

      Возвратная камера статического давления путем переноса воздуха из различных обратных отверстий в центральный кондиционер.

      Приточная камера работает путем направления воздушного потока от центрального блока к различным распределительным блокам в системе воздуховодов.

      · Взлетная

      Взлетная - это точки, которые соединяются с основным стволом.

      Они служат для облегчения потока воздуха из основного воздуховода в ответвления.

      · Вентиляционные отверстия

      Вентиляционные отверстия в системе вентиляционных каналов предназначены для помощи в циркуляции воздуха в системе вентиляционных каналов.

      Вентиляционные отверстия могут быть либо обратными, либо приточными.

      Приточные отверстия помогают пропускать поток воздуха из приточного канала во внутренние помещения.

      Они, как правило, меньше по размеру по сравнению с возвратными вентиляционными отверстиями и имеют жалюзи.

      Обратные вентиляционные отверстия направляют воздух из внутренних помещений в обратные каналы. Они больше, чем вентиляционные отверстия, и не имеют жалюзи.

      Как установить системы вентиляционных каналов

      Процесс установки системы вентиляционных каналов довольно прост, поскольку он включает в себя несколько шагов.Эти шаги включают:

      1) Расчет нагрузки в помещениях

      Первым шагом при установке вашей системы вентиляционных каналов является необходимость расчета требований к нагрузке вашего помещения.

      Поскольку существуют системы вентиляционных каналов разных размеров, важно, чтобы вы соответствовали требованиям ваших помещений.

      Правильная система вентиляционных каналов помогает обеспечить хорошую вентиляцию ваших помещений.

      2) Найдите подходящее место для размещения фанкойла

      После того, как вы рассчитали требования к вентиляции ваших комнат, следующим шагом будет определение места для размещения фанкойла.

      Как правило, идеальным вариантом является размещение в безусловном пространстве.

      К таким местам относятся гараж, чердак или даже подвал.

      Такие помещения необходимо защитить от непогоды.

      В качестве альтернативы вы можете разместить фанкойл в кондиционируемых помещениях, таких как подсобное помещение, подвал или туалет.

      Помните, вы можете иметь вертикальную или горизонтальную конфигурацию фанкойлов.

      Вам также необходимо продумать, где разместить воздуховод и фильтр возвратного воздуха, камеру статического давления, трубопровод подачи воздуха и линию слива конденсата.

      Если вы собираетесь установить фанкойл на чердаке, вам необходимо установить поплавковый выключатель или дополнительный дренажный поддон.

      Вы можете установить фанкойл на платформе, которая может быть закреплена или подвешена.

      Однако платформа должна быть как можно ближе к коробке возвратного воздуха.

      Это помогает при подсоединении обратного канала статического давления.

      3) Обрезка отверстия для рециркуляции воздуха

      Следующий шаг включает отрезание отверстия для возврата воздуха.

      При этом следует избегать установки коробки возвратного воздуха в гостиной, кухне или столовой, если только вы не можете установить воздуховод с изгибом на 180 градусов.

      Вы можете пропустить фанкойл через вырезанное отверстие, исходя из размеров отверстия для возвратного воздуха.

      Самая большая возвратная камера предназначена для использования в пространствах шириной 14 дюймов и 16 дюймов в центре.

      Если вы используете настенные установки с вертикально стоящим фанкойлом, убедитесь, что ваш канал возвратного воздуха имеет изгиб на 90 градусов.

      Также необходимо проверить коробку возвратного воздуха.

      Не забывайте устанавливать коробку возвратного воздуха только после того, как вы закончите установку.

      Это дает вам пространство для передачи материалов в процессе установки.

      4) Строительство платформы

      Помните платформу, которую мы упомянули в шаге 2?

      Пришло время их построить.

      Конструкция этих платформ зависит от размера вашего фанкойла.

      Чтобы правильно подобрать размер этих платформ, обязательно ознакомьтесь с руководством по установке производителя.

      В идеале вы можете использовать брус размером 2 на 8 дюймов с минимальным значением 0.5-дюймовая фанера для строительства платформ.

      Нет необходимости закреплять фанкойл на платформе, так как его вес удерживает его на месте.

      5) Закрепите присоединительное кольцо приточной камеры

      Вам необходимо оставить пространство между уровнем земли и фанкойлом, так как размер приточного присоединительного кольца составляет несколько дюймов.

      Этого можно добиться, переместив фанкойл за край платформы вверх.

      Статическая камера присоединяется к квадратному пазу с помощью прилагаемых винтов.

      Кроме того, перед установкой кольца статического давления приточной камеры обязательно закрепите прокладку камеры статического давления на фанкойле.

      6) Подключение отвода конденсата

      Следующий шаг включает подключение конденсатосборника к фанкойлу.

      Для правильного подключения следуйте инструкциям производителя.

      Попробуйте проложить линию отвода конденсата от сифона до идеального слива в соответствии с местными нормативами.

      Уклон дренажной линии должен составлять 0,25 дюйма на фут.

      Избегайте подсоединения конденсатоотводчика к закрытой дренажной системе.

      Для воздушной системы альтернативой может быть вторичный сток.

      7) Подключение трубопроводов хладагента

      Линии хладагента подключаются к внутреннему фанкойлу от наружного конденсаторного блока.

      Проверьте руководство по установке вашего производителя при подключении линий хладагента.

      8) Соединение приточного воздуховода и подающего трубопровода

      Всегда рекомендуется учитывать компоновку системы компонентов распределения воздуха на основе параметров размера.

      Вы можете запустить камеру статического давления в любом направлении, если к ней можно получить доступ при подсоединении питающей трубки.

      Вы должны поддерживать не менее 18 дюймов для всех тройников, ответвлений и колен фанкойла.

      Убедитесь, что вы сокращаете использование колена, ответвления или тройников, чтобы минимизировать падение давления.

      Самая большая камера имеет длину 6 футов, но вы можете разрезать ее на части разной длины в соответствии с компоновкой системы вентиляционных каналов.

      Рекомендуется сначала обрезать охватываемый конец камеры статического давления при ее установке на агрегат.

      После этого подсоедините приемную втулку, которая находится в фанкойле, к приточному каналу.

      Не забудьте плотно прижать воздуховод, образуя плотное соединение.

      Необходимо прижать язычки из листового металла к вентиляционной камере, а затем вставить плоские штифты.

      Следующим шагом является покрытие и герметизация фольгированной изоляции поверх проклеенного стыка.

      Убедитесь, что вы надвинули изоляцию на фанкойл.

      Присоедините к вентиляционному каналу, убедившись, что стыки внахлест плотно прилегают, и надежно закрепите их липкой лентой.

      После того, как вы установили камеру статического давления, вы можете вставить торцевую крышку на конец трубы статического давления.

      Торцевая крышка имеет изолированную подушку, которую вы плотно прижимаете к концу воздуховода.

      Плотно удерживайте торцевую крышку на месте и вставьте плоские штифты в металлические листы на конце крышки.

      Надежно постучите по торцевой крышке, используя круговую крышку над крышкой.

      Рекомендуется закрепить камеру ремнем, чтобы свести к минимуму смещение камеры во время работы, которое может привести к ослаблению соединений.

      9) Установка трубок для шумоподавления и выхода терминатора

      После того, как вы соединили нагнетательный канал и трубопровод подачи, теперь вы готовы к установке ограничителей шума в помещении, а также трубок шумоподавления.

      Эти детали входят в установочные комплекты.

      Первым делом отметьте место установки ограничителей для помещения.

      Находясь на нем, убедитесь, что центр ограничителя находится на расстоянии не менее 5 дюймов от каждого края стены.

      Затем просверлите выпускное отверстие 1/8 дюйма.

      Сделайте 2-дюймовый припуск вокруг отверстия 1/8 дюйма.

      После этого вырежьте отверстие, используя 4-дюймовое отверстие с отверстием 1/8 дюйма в качестве ориентира.

      Присоедините звукопоглощающие трубки к ограничителю помещения, связав разъемы вместе и плотно скрутив их.

      Если вы устанавливаете терминатор на полу, вам необходимо построить экран на ½ дюйма.

      Поместите экран между соединителем трубки и лицевой панелью терминатора.

      Проденьте звукопоглощающий свободный конец через 4-дюймовое отверстие, пока ограничитель не встанет на место.

      Поместите центр двух пружинных зажимов на линию, параллельную направлению трубки.

      Убедитесь, что лицевая панель не снимается с потолка.

      10) Установка подводящего трубопровода

      Последний этап включает установку подводящего трубопровода.

      Следует избегать резких изгибов при установке аттенюаторов и подающих трубок.

      Большинство трубок подачи имеют длину 100 футов, но вы можете разрезать их на разные длины в соответствии с требованиями.

      Присоедините подводящую трубку к соединителю, навинтив ее на обрезанный конец трубки.

      Проденьте майларовую сетку и изоляцию под кольцо соединителя.

      Скрепите части вместе, обмотав ленту вокруг разъема.

      Наконец, используйте скручивающее действие для надежной установки разъемов.

      В месте расположения камеры просверлите в камере отверстие диаметром 2 дюйма с помощью резака для отверстий, входящего в комплект.

      Чтобы уменьшить натяжение камеры статического давления, убедитесь, что отверстие находится под углом 20 градусов.

      Вращайте фрезу вперед и назад, чтобы просверлить отверстие с помощью фрезы.

      При этом приложите необходимое давление, чтобы зазубренный край проник в изоляцию камеры статического давления и фольгу.

      Удаляя отверстие из камеры статического давления, убедитесь, что не осталось клапана, который может закрыть зазор во время работы.

      Расположите взлетную прокладку так, чтобы она окружала отверстие.

      Взлетная прокладка входит в комплект для установки.

      Затем вставьте соединительный патрубок в отверстие статического давления.

      Совместите патрубок статического давления с кривизной воздуховода.

      Поместите крепежные элементы статической камеры по одному, используя руки, затем затяните на месте с помощью плоскогубцев.

      После позиционирования отвода статической камеры вы можете установить балансировочные отверстия, если это необходимо.

      Выполните ту же процедуру при установке соединителя на оставшееся пространство на подающей трубке.

      Присоедините соединитель к патрубку статического давления из трубопровода, используя скручивающее действие, как при соединении соединителей.

      Это последний шаг при установке расходного участка.

      Следующим шагом является установка камеры возвратного воздуха и воздуховода возвратного воздуха.

      Для этого отделите фильтр возвратного воздуха и решетку от узла коробки возвратного воздуха.

      Установите коробку возвратного воздуха в отверстие для возврата воздуха, которое вы ранее разрезали.

      После этого затяните раму четырьмя винтами через отверстия на длинной стороне коробки.

      Поместите решетку возвратного воздуха в коробку и затяните с помощью четырех винтов, имеющихся на упаковке.

      Откройте решетку, затем вставьте фильтр, после чего присоедините каждый конец трубки возвратного воздуха к овальному краю фанкойла.

      Важно отметить, что каждый электромонтаж, который вы производите, должен соответствовать требованиям местных властей.

      Проверьте электрическую схему при установке электрической части системы вентиляционных каналов.

      Не забудьте подключить фанкойл к другой цепи, используя провод 14 калибра и предохранитель на 15 ампер.

      Термостат низкого напряжения может подключаться к контроллеру низкого напряжения на блоке.

      На всякий случай, если вы хотите узнать больше об установке вентиляционного канала и других связанных аспектах, ниже представлены важные ресурсы для вас:

      Процесс очистки вентиляционного канала

      После того, как грязь скопилась на вентиляционном канале, пора его очистить вверх, что очень просто.

      Выполните следующие действия при очистке системы вентиляции воздуховодов.

      · Отключите питание

      Первым шагом на пути к очистке вентиляционного канала является отключение питания.

      Это защитит вас от повреждений, которые могут возникнуть из-за короткого замыкания.

      По возможности отключите силовые кабели вентиляционного канала от первичного тока.

      · Пропылесосьте ребра конденсатора.

      Ребра конденсатора состоят из узких металлических пластин, которые необходимо соблюдать осторожно, чтобы не сломать их.

      По этой причине используйте пылесос для удаления мусора с ребер конденсатора.

      Проведите пылесосом по ребрам конденсатора, чтобы удалить мусор.

      Это позволит конденсатору всасывать воздух без каких-либо препятствий.

      Для этой функции рекомендуется использовать пылесос влажной или сухой уборки.

      После того, как вы закончите, очень важно проверить, прямые ли ребра конденсатора.

      Если есть погнутое ребро конденсатора, распрямите его.

      Это сделано для увеличения потока воздуха в вентиляционный канал.

      · Очистка фанкойла

      В верхней части компрессорного агрегата находится фанкойл, который обычно закрывается решеткой или металлической проводкой.

      Отверткой открутите решетку или металлическую проводку, чтобы снять фанкойл.

      Осторожно снимите фанкойл, чтобы не повредить присоединенные к нему электрические провода.

      Нет необходимости полностью снимать вентиляторную стойку с места.

      После этого нужно тщательно промыть лопасти фанкойла вместе с его нижними ребрами.

      Для этой функции вы можете использовать садовый шланг и тряпку или кусок ткани, чтобы протереть его.

      Помните, что после очистки этой секции соберите компрессорный агрегат.

      · Очистка внутренней части вентиляционного канала

      При очистке внутренней части вентиляционного канала необходимо проверить несколько вещей.

      Во-первых, нужно менять воздушный фильтр не реже двух раз в год.

      Чтобы снять воздушный фильтр, нужно потянуть за металлическую решетку, закрывающую воздушный фильтр.

      После этого снимите воздушный фильтр и замените его.

      Обычно воздушные фильтры располагаются в помещении и имеют размеры около 2 футов на 1 фут.

      Требуется регулярная замена воздушных фильтров, поскольку они со временем забиваются частицами пыли.

      Если вы собираетесь повторно использовать воздушный фильтр, его необходимо тщательно очистить, чтобы удалить любые частицы.

      Чистку воздушного фильтра можно проводить два раза в год.

      Прямоугольный гибкий воздуховод

      Во время чистки обязательно следуйте инструкциям производителя, чтобы не повредить его.

      В идеале, очистка воздушного фильтра осуществляется теплой водой и мылом для посуды.

      Во-вторых, нужно прочистить дренаж.

      Помните, что функция испарителя заключается в осушении и охлаждении воздуха, поступающего снаружи.

      Продукт представляет собой сточную жидкость, которая течет через дренаж.

      Следовательно, вам необходимо часто чистить этот слив, чтобы избежать засорения.

      Этого можно добиться, протягивая проволоку назад и вперед в канализацию, чтобы удалить любые частицы, забивающие ее.

      Когда заменять вентиляционный канал

      Существуют определенные условия, которые, когда вы заметили на вентиляционном канале, значит, вам пора его заменить.

      К таким условиям относятся следующие:

      Спиральный воздуховод из нержавеющей стали

      · Поврежденный или изогнутый вентиляционный канал

      Когда вы осматриваете свой вентиляционный канал, и вы замечаете, что он перекручен или поврежден, он должен замена.

      Вы можете заменить вентиляционный канал, если заметите какие-либо отверстия.

      Кроме того, гибкие вентиляционные каналы со временем рвутся или рвутся, что влияет на их эффективность.

      Если вы заметили такое, вам необходимо заменить вентиляционный канал.

      Еще один признак того, что ваш вентиляционный канал поврежден, если на него упадет какой-либо груз.

      · Странные шумы

      Вам придется заменить вентиляционный канал, если вы заметите из него странный шум.

      Неплотные вентиляционные каналы, которые не закреплены должным образом, являются причиной таких шумов.

      Когда вентиляционный канал не закреплен, воздух проходит через отверстия, вызывая шум.

      В качестве альтернативы такие шумы могут быть вызваны слишком маленькими вентиляционными каналами.

      · Неравномерная температура в помещении

      Эффективный вентиляционный канал должен равномерно распределять температуру в помещении.

      Таким образом, если вы заметили, что в одной части комнаты холоднее, чем в других частях, вам необходимо заменить вентиляционный канал.

      Причина неравномерной температуры в помещении может быть связана с отверстиями в вентиляционном канале.

      Также это может быть результатом несбалансированной системы вентиляционных каналов.

      При замене убедитесь, что вы правильно заменили вентиляционный канал, чтобы обеспечить равномерное распределение температуры.

      Проконсультируйтесь со специалистом, если вам сложно заменить вентиляционный канал должным образом.

      · Высокие счета за коммунальные услуги

      Если ваши счета за коммунальные услуги продолжают расти, вам необходимо заменить систему вентиляционных каналов.

      Потери энергии из-за утечек в вентиляционном канале приводят к высоким счетам за коммунальные услуги.

      Потребление энергии должно быть постоянным.

      · Пыльные комнаты

      Ваши комнаты могут быть пыльными из-за протечек в вентиляционном канале.

      Утечки позволяют частицам пыли попадать в помещения.

      Другая причина запыленности вашей комнаты - порванный воздушный фильтр, который позволяет частицам пыли попадать в вашу комнату.

      Расчет размера вентиляционного канала

      Существует три распространенных метода расчета размеров вентиляционного канала.

      Это метод равного трения; метод снижения скорости и метод статического восстановления.

      Размер высокотемпературного гибкого воздуховода

      Метод равного трения использует коэффициент трения для определения размера вентиляционных каналов.

      Скорость трения определяет среднее падение давления на каждые 100 футов вентиляционного канала в системе.

      Для определения взаимосвязи между расходом воздуха и размером воздуховода вам понадобится калькулятор воздуховодов, линейка для воздуховодов или коэффициент трения.

      Среди преимуществ использования этого метода - простота и понятность.

      Кроме того, этот метод сводит к минимуму скорость воздуха, направленную навстречу воздушному потоку, уменьшая шум, создаваемый воздушным потоком.

      Если вы ели с использованием систем постоянного расхода воздуха (CAVS), то это лучший метод для использования.

      Однако есть несколько ограничений на использование этого метода.

      Во-первых, в ответвлениях воздуховода отсутствует перепад давления выравнивания, за исключением случаев симметричного расположения.

      Для решения этой проблемы необходимо установить балансировочные заслонки, которые уравновешивают систему вентиляционных каналов.

      Кроме того, этот метод не идеален для использования в системе VAV.

      В случае, если вы используете его на VAV, оконечные устройства нуждаются в управлении, независимом от давления, чтобы минимизировать высокие скорости потока при высоком давлении в воздуховодах.

      Наконец, негибкость и неадаптируемость этого метода не позволяют вносить изменения в макет в будущем.

      Второй метод - это метод уменьшения скорости.

      Этот метод определяет размер воздуховодов, наблюдая за изменением скорости воздуха в главном воздуховоде и его ответвлениях.

      Метод статического восстановления - еще один метод, доступный для расчета размера вентиляционного канала.

      Он включает преобразование статического давления из скоростного давления.

      Этот метод во многом основан на уравнении Бернулли.

      Уравнение утверждает, что при уменьшении скорости происходит изменение скоростного давления на статическое.

      Уравнение Бернулли

      Преимущество использования этого метода заключается в том, что вентиляционные каналы, включая ответвления и каналы, имеют одинаковое статическое давление.

      Это упрощает выбор выходных отверстий, а также обеспечивает правильное количество воздуха на каждом выходе.

      Кроме того, он обеспечивает балансировку системы воздуховодов, так как выигрыш и потери равны функции скоростей.

      В качестве рекомендации используйте этот метод при проектировании систем воздуховодов с регулируемой вентиляцией.

      При использовании этого метода используется меньше металла, а также он не создает большого шума.

      Однако есть несколько ограничений на использование этого метода.

      Например, в этом методе не учитывается общая протекающая механическая энергия, производимая вентилятором.

      Это приводит к появлению больших вентиляционных каналов в конце длинных ответвлений.

      Опять же, вот простое руководство по размеру и конструкции воздуховодов HVAC.

      Как рассчитать скорость воздуха в системе вентиляционных каналов

      Знание скорости воздуха в вашей системе вентиляции помогает обеспечить плавный поток воздуха в воздуховодах.

      Один из способов рассчитать скорость воздуха - это определить скорость потока в минуту.

      Прямоугольные воздуховоды - Фото любезно предоставлено: ящик для инструментов для инженеров

      Тогда вы получите произведение скорости потока в минуту на площадь поперечного сечения воздуховода. То есть:

      Воздушный поток в кубических футах в минуту (CFM) = площадь поперечного сечения воздуховода × скорость потока в минуту.

      Расчет потери давления вентиляции

      Потеря давления вентиляции означает прямо пропорциональное увеличение сопротивления воздуха потоку воздуха.

      Вентилятор создает статическое давление, которое заставляет воздушный поток в системе вентиляции иметь определенное сопротивление.

      Сопротивление будет выше при более высокой вентиляции, в результате чего вентилятор будет меньше нагнетать воздух.

      Чтобы рассчитать потерю давления в вентиляционной системе, вам необходимо использовать комбинацию таблиц и диаграмм.

      Расчет потери давления в воздуховодах - Фото любезно предоставлено: Ventilation Systems

      Эти таблицы и схемы предлагает производитель вместе с вашим вентиляционным воздуховодом.

      Рекомендации по проектированию вентиляционных каналов

      Проектирование и рассмотрение вентиляционных каналов являются важными аспектами, если вы хотите, чтобы ваша система вентиляционных каналов работала эффективно.

      Чтобы добиться успеха, необходимо учитывать следующие аспекты;

      Акустические воздуховоды

      · Методы проектирования воздуховодов

      Существует три метода проектирования воздуховодов.

      Это метод уменьшения скорости, метод равного трения и метод восстановления статического заряда.

      Как мы видели из более раннего объяснения размеров воздуховодов, каждый из этих методов имеет свои преимущества и недостатки.

      · Рекомендации по проектированию воздуховодов

      При проектировании воздуховодов необходимо учитывать следующие факторы.

      · Сопротивление трению воздуховодов

      В любой системе воздуховодов всегда присутствует сопротивление трения потоку подаваемого воздуха.

      Это сопротивление трения отличается пропорционально соотношению скоростей в воздуховоде в двух точках скоростей.

      Ваша система вентиляционных каналов должна иметь давление, равное сопротивлению трения.

      Он также должен превосходить трение регулирующих заслонок, змеевиков нагрева и охлаждения, диффузоров и фильтров.

      По сути, полное давление должно быть равно скоростному давлению и статическому давлению.

      · Воздействие на систему воздуховодов

      Поскольку в системе воздуховодов используется вентилятор, могут возникнуть серьезные проблемы с производительностью из-за системных эффектов.

      Системные эффекты относятся к потере давления, которая учитывает ограничение на входе и выходе вентилятора.

      При проектировании вентиляционного канала необходимо учитывать влияние входа и выхода на производительность вентилятора.

      · Система воздуховодов

      При проектировании воздуховода некоторые детали должны иметь дополнительную длину, чтобы компенсировать сопротивление, которое эти части оказывают потоку воздуха.

      К таким деталям относятся фитинги, такие как ответвления, колена и соединения.

      Прочие аксессуары, такие как вытяжки и заслонки.

      Дополнительная длина называется эквивалентной длиной.

      · Проблемы, связанные с установкой

      Подумайте о проектировании вентиляционного канала таким образом, чтобы он был энергоэффективным при его установке.

      Плохо установленные вентиляционные каналы во время ремонта могут дороже, чем фактическая стоимость установки.

      Ваша система вентиляционных каналов должна быть как можно более прямой, чтобы минимизировать потерю давления и максимизировать воздушный поток.

      Избегайте использования полостей в зданиях, таких как полости для стоек или балок, в качестве воздуховодов.

      · Учет шума в воздуховоде

      Эффективная конструкция должна учитывать уровень шума, производимого во время работы.

      Уровень шума должен быть как можно ниже.

      При проектировании системы вентиляционных каналов учитывайте все факторы, которые минимизируют шум.

      Фитинги и аксессуары для вентиляционных каналов

      Помимо различных частей, другие части дополняют функционирование системы вентиляционных каналов. К этим деталям относятся:

      · Хомут для шланга

      Зажим для шланга предназначен для прикрепления шланга к заданному фитингу в системе вентиляционных каналов.

      Хомут для шланга

      · Соединитель воздуховода

      Соединитель воздуховода помогает присоединить воздуховод в системе вентиляции к нагнетателю или к вентилятору.

      Соединитель воздуховода

      · Переходник канала

      Переходник воздуховода может иметь прямоугольную, круглую или квадратную форму.

      Они служат переходной точкой для потока воздуха от осушителя к воздуховоду.

      Переходник для воздуховода

      · Изоляционная втулка для воздуховода

      Изоляционная втулка для воздуховода помогает в изоляции полужестких или жестких круглых воздуховодов и технологического процесса, сводит к минимуму потери тепла в окружающую среду.

      Изоляционная муфта воздуховода

      · Кожух воздуховода

      Кожух воздуховода помогает в переходе воздушного потока от жесткого или гибкого воздуховода к вентиляционному или прямоугольному регистру.

      Его длинная шейка позволяет подключаться к стене и воздуховоду.

      Кожух воздуховода

      · Разделитель воздуховодов

      Разделитель воздуховодов используется для разделения потока воздуха на разные воздуховоды от основного воздуховода.

      Разделитель каналов

      · Защитный экран изоляции

      Защитный экран изоляции помогает защитить изоляцию воздуховода от раздавливания.

      Защитный экран изоляции

      · Гибкий соединитель воздуховодов

      Гибкий соединитель воздуховодов устраняет вибрации и шум от других систем вентиляции, таких как нагнетатели, вентиляторы и т. Д.

      Гибкий соединитель воздуховодов

      Стоимость системы вентиляции воздуховодов

      Стоимость системы вентиляции воздуховодов различается в зависимости от различных факторов.

      Эти факторы включают:

      1.Тип системы вентиляции воздуховодов

      Существуют различные типы систем вентиляции, каждая из которых имеет разные функции и цену.

      Различные типы включают переносную систему вентиляции воздуховода и систему центральной вентиляции воздуховода.

      Перед тем, как определиться со стоимостью той или иной воздуховодной системы вентиляции, уточните тип, который будет соответствовать вашим требованиям.

      2. Размер вашей системы вентиляции воздуховодов

      Вам необходимо приобрести систему вентиляции воздуховодов, которая соответствует вашим требованиям.

      Однако чем больше размер вашей системы вентиляции воздуховодов, тем дороже она будет вам стоить.

      Однако это не должно помешать вам приобрести правильную систему вентиляции воздуховодов для вашей комнаты.

      3. Рейтинги SEER (сезонный коэффициент энергоэффективности)

      Рейтинги SEER относятся к эффективности конкретной системы вентиляции воздуховода.

      Если данная система вентиляции воздуховодов имеет высокий коэффициент SEER, то она будет иметь более высокую стоимость.

      Преимущество системы вентиляции с воздуховодом, имеющей более высокий коэффициент SEER, заключается в том, что она помогает экономить энергию.

      Таким образом, вы получите более низкие счета за электроэнергию при выборе такой системы вентиляции.

      4. Воздуховоды

      Еще одним элементом, который повлияет на стоимость вашей системы вентиляции воздуховодов, являются воздуховоды.

      Если вы впервые задумались о покупке системы вентиляции с воздуховодом, то вам придется заплатить более высокую сумму.

      5. Подрядчик по установке

      Для правильной установки системы вентиляции с воздуховодом в вашей комнате вам нужно будет обратиться за помощью к специалисту.

      Это приводит к увеличению стоимости вашей системы воздуховодов.

      Однако, если воздуховод уже установлен, процесс установки минимален, а значит, вы заплатите меньшую цену.

      Причины проблем с воздушным потоком в системах вентиляционных каналов

      Проблемы с воздушным потоком могут повлиять на вентиляцию вашего помещения.

      Симптомы проблем с воздушным потоком включают появление холодных и горячих точек в комнате, дисбаланс давления или недостаточную циркуляцию воздуха.

      Таким образом, вы должны устранить проблемы, вызывающие поток воздуха в вашей системе вентиляционных каналов.

      Эти проблемы включают:

      Поток воздуха в системе вентиляционных каналов - Фото любезно предоставлено: Joneakes

      · Блок конденсатора засорения

      Блок конденсатора служит точкой воздухообмена.

      Если воздух снаружи не поступает в устройство, в вентиляционном канале возникнут проблемы с прохождением воздуха.

      В результате ваша система вентиляционных каналов будет нагреваться.

      Эту проблему можно решить, сняв все элементы, блокирующие конденсаторный блок.

      · Засоренные фильтры

      Если вы заметили засорение фильтров, их необходимо заменить.

      Фильтры предназначены для удаления пыли и других частиц из воздуха по мере его поступления в вентиляционный канал.

      Если они забиты, воздух не будет поступать в вентиляционный канал, что приведет к проблемам с потоком воздуха, что приведет к появлению горячих и холодных точек в вашей комнате.

      · Вялый вентилятор

      Функция вентилятора в вентиляционном канале заключается в том, чтобы нагнетать воздух из каналов в вашу комнату.

      Как исключение, вентилятор всегда дует с заданной скоростью для эффективной циркуляции воздуха.

      В некоторых случаях вентилятор может покрыться пылью или маслом, что замедлит его движение.

      В таких случаях вы можете легко очистить вентилятор, чтобы он эффективно циркулировал в вашей комнате.

      Если грязь не сходит с вентилятора, подумайте о замене всего вентилятора.

      · Грязные змеевики конденсатора

      Змеевики конденсатора играют решающую роль в отводе тепла, исходящего из вашей комнаты.

      Если змеевики конденсатора загрязнены, это означает, что не будет выхода тепла из вентиляционного канала.

      Это влияет на поток воздуха в вентиляционном канале.

      Для обеспечения надлежащего воздушного потока необходимо очистить змеевики конденсата.

      · Плохая конструкция воздуховодов

      Неправильная конструкция воздуховодов может вызвать проблемы с воздушным потоком.

      Например, если вы неправильно закрепили воздуховоды или у вас слишком много изгибов воздуховода.

      Чтобы избежать этой проблемы, проектируйте воздуховоды в соответствии с инструкциями производителя.

      · Негерметичные воздуховоды

      Негерметичные воздуховоды означают, что вашей системе вентиляционных воздуховодов придется усерднее работать, чтобы обеспечить плавный воздушный поток.

      При этом ваш вентиляционный канал быстро изнашивается.

      Если вы заметили какие-либо утечки в вентиляционном канале, необходимо закрыть его для обеспечения эффективного воздушного потока.

      Признаки плохо установленных вентиляционных каналов

      Обращение к любому из следующих признаков указывает на то, что вентиляционные каналы установлены неправильно.

      Неизолированный гибкий воздуховод

      1) Утечки в воздуховодах

      Если вы наблюдаете какие-либо утечки в вашей системе вентиляционных каналов, это свидетельствует о неправильной установке.

      Утечки заставляют вашу систему вентиляции воздуховодов работать очень интенсивно, потребляя при этом много энергии.

      Следующие признаки указывают на утечку в вентиляционном воздуховоде.

      Такие признаки, как высокие счета за электроэнергию, прочее и неудобная комната, трудности с охлаждением или обогревом комнаты, указывают на наличие утечек в вашем воздуховоде.

      2) Воздуховоды без опоры

      Для правильной установки необходимо надежно закрепить вентиляционный канал на стене.

      Провисание воздуховодов указывает на плохую фиксацию системы вентиляционных каналов.

      Отсутствие опоры на воздуховодах влияет на воздушный поток, а также на более быстрый износ.

      Рекомендуемая эффективная установка должна иметь опоры с интервалом в четыре фута.

      3) Неизолированные воздуховоды

      Правильно установленный вентиляционный канал должен быть изолирован.

      Изоляция помогает свести к минимуму внешний нагрев и охлаждение воздуха.

      Отсутствие изоляции каналов приводит к нестабильной температуре в вашей комнате.

      Подтвердите изоляцию всех каналов для правильного функционирования вашего вентиляционного канала.

      4) Возврат воздуха отсутствует или крошечный

      Возврат воздуха важен для правильного потока воздуха в вашей комнате.

      Небольшие возвратные воздушные потоки или их отсутствие означает, что воздух не циркулирует эффективно в помещении.

      В результате ваши вентиляционные воздуховоды будут усиленно обеспечивать циркуляцию воздуха в вашей комнате, а это значит, что они быстро изнашиваются.

      5) Непостоянная температура в помещении

      Если в вашей комнате нестабильная температура, это признак плохой установки вентиляционного канала.

      Несогласованность может быть из-за неправильных воздуховодов, которые влияют на приток и отток воздуха.

      Процесс тестирования вентиляционных каналов

      Процесс тестирования вентиляционных каналов представляет собой систему проверки и проверки правильности работы системы вентиляционных каналов.

      Испытание определяет правильность расхода воздуха в данной комнате, общую подачу воздуха и статическое давление.

      Он также определяет герметичность воздухоподготовителя, камеры статического давления и воздуховодов.

      Посредством тестирования мы можем определить, правильно ли работает вентиляционный канал, и измерить утечки.

      Результаты испытаний должны выявить следующее: Отрегулировать систему вентиляторов и других частей в соответствии с расчетными количествами.

      Органы управления для настройки и работы автоматики.

      Кроме того, существует потребность в отчетности по шуму и вибрации, в которой будет рассмотрено, как минимизировать шум для эффективного воздушного потока.

      Наконец, электрические измерения определяют точное напряжение и ватт, которые необходимо использовать в системе вентиляционных каналов.

      Светонепроницаемый воздуховод

      В зависимости от типа системы вентиляционных каналов он должен соответствовать стандартам UL, RHoS, CE, ASTM и ISO.

      Вот дополнительные ресурсы, из которых можно поучиться:

      Принцип работы системы вентиляционных каналов

      Основной принцип работы системы вентиляционных каналов заключается в подаче свежего воздуха внутрь помещения при одновременном удалении служебного воздуха из помещения.

      Однако здесь есть нечто большее.

      Воздух снаружи втягивается в систему вентиляционных каналов с помощью вентилятора, расположенного на внешней стороне системы.

      Проходя через систему, он проходит через воздушные фильтры, где происходит удаление пыли и нежелательных частиц.

      Из-за функции фильтрации воздуха через некоторое время воздушные фильтры забиваются, что влияет на качество воздуха в помещении.

      Очень важно часто чистить их, чтобы облегчить процесс фильтрации.

      Оттуда воздух поступает в главный канал и в вентиляционные отверстия.

      При обеспечении равномерного потока воздуха необходимо учитывать два фактора.

      Полужесткий алюминиевый канал

      Прежде всего, необходимо проверить отсутствие утечек в вашей системе вентиляционных каналов.

      Утечки вызывают неравномерное распределение воздуха в помещении, а также шум в системе.

      Второй фактор - необходимость в достаточном количестве поворотных лопаток в системе вентиляционных каналов.

      Поворотные лопатки помогают направлять поток воздуха, особенно там, где есть изгибы.

      Чтобы свести к минимуму вероятность внешнего нагрева воздуха, убедитесь, что вся ваша система вентиляционных каналов изолирована.

      Именно из отводных каналов воздух поступает в ваши комнаты через приточные отверстия, в то же время теплый и душный воздух из помещения попадает в каналы через обратные отверстия.

      Этот воздух из помещения проходит через конденсатор, где охлаждается.

      Змеевики конденсатора отвечают за охлаждение воздуха.

      Тепло, выделяемое воздухом, выходит за пределы окружающей среды.

      Существуют определенные типы систем вентиляционных каналов, которые позволяют контролировать температуру воздуха, поступающего в вашу комнату.

      Такие системы вентиляционных каналов имеют для этой функции термостат.

      Технические характеристики вентиляционных каналов (соображения при покупке систем вентиляционных каналов)

      Среди нескольких спецификаций, которые необходимо учитывать перед покупкой данного вентиляционного канала, можно выделить следующие:

      Гибкие воздуховоды из ПВХ

      I.Конструкция вентиляционного канала

      Конструкция вентиляционного канала должна соответствовать дизайну вашей комнаты (комнат).

      То есть электрические компоненты, а также выходная и входная части должны быть совместимы с вашим пространством.

      II. Размеры системы вентиляционных каналов

      Размеры вентиляционного канала будут определять пространство, которое вы оставите в комнате для его установки.

      Перед выбором конкретной системы вентиляционных каналов убедитесь, что она имеет правильный размер.

      III. Функция вентиляционного канала

      Различные типы вентиляционных каналов функционируют в разных местах.

      Если вы выбираете конкретный вентиляционный канал, он должен обеспечивать вентиляцию, необходимую для вашего местоположения.

      IV. Возможность снижения шума вентиляционного канала

      Качественный вентиляционный канал должен быть бесшумным во время работы.

      Поворотные лопатки помогают снизить шум, производимый воздушным потоком.

      Таким образом, вы должны быть уверены, что в приобретаемом вами вентиляционном канале имеется достаточное количество поворотных лопаток, обеспечивающих бесшумный воздушный поток.

      V. Вентиляция Противопожарная защита

      Правильный вентиляционный канал должен иметь механизмы, защищающие себя от пожара.

      Изолированный вентиляционный канал с противопожарными заслонками является лучшим выбором, поскольку они снижают риск распространения огня.

      VI. Стандарты качества для систем вентиляционных каналов

      Вы должны быть уверены, что данный вентиляционный канал прошел установленные сертификаты.

      Ваши канальные системы вентиляции должны иметь необходимые сертификаты.

      Это гарантирует, что конкретный вентиляционный канал не нанесет вреда тем, кто его использует.

      VII. Материал для вентиляционного канала

      Качественные материалы жизненно важны для правильной работы вашего вентиляционного канала.

      Вашему производителю необходимо убедиться, что материалы данного вентиляционного канала соответствуют установленным стандартам.

      VIII. Эффективность вентиляционного канала

      Перед тем, как выбрать его, необходимо подумать, насколько эффективен конкретный вентиляционный канал при вентиляции помещения.

      Эффективный вентиляционный канал - это воздуховод, который может удобно проветривать комнату, обеспечивая желаемый комфорт.

      Заключение

      Это все, что вам нужно знать.

      Теперь вы можете лучше купить систему вентиляционных каналов, которая соответствует вашим требованиям.

      Если у вас остались вопросы, свяжитесь с нами сегодня, и мы будем рады вам помочь.

      Решения для воздуховодов

      Качество системы вентиляции зависит от качества используемого воздуховода.

      BPC Ventilation поставляет самый полный спектр качественных решений для вентиляции и воздуховодов, и мы можем спроектировать систему для любого типа недвижимости.

      Существует два типа воздуховодов: радиальная система или разветвленная система

      Радиальные полужесткие воздуховоды:

      Радиальные воздуховоды - это последнее новшество в системах вентиляции и может обеспечить более тихую и эффективную систему вентиляции по сравнению с жесткие воздуховоды.

      Радиальные воздуховоды - это система гладкоствольных труб, устойчивых к раздавливанию, полугибких с нулевой потерей воздуха.Трубы имеют антистатическое и антибактериальное покрытие, которое индивидуально соединяет каждую комнату с коллектором, и доступны как с круглыми (75 мм или 90 мм), , так и овальными (51 мм x 114 мм) фитингами . Радиальный воздуховод подходит для любого типа недвижимости; включая дома с деревянным каркасом, дома для пассивных домов и могут использоваться в зонах с ограниченным доступом.

      Преимущества:

      • Воздуховод с нулевой утечкой воздуха (концы труб механически снабжены резиновыми уплотнениями)
      • Низкое сопротивление воздуха
      • Скорость монтажа на 50 процентов выше, чем у традиционных ответвлений (ПВХ / металл)
      • Отсутствие перекрестных помех между комнатами (Тише)
      • Трубопроводы меньшего размера, чем традиционные ответвления
      • Герметики не требуются
      • Гладкая гигиеническая внутренняя поверхность
      • Простота установки
      • Легкость очистки
      • в бухтах по 50 м
      • Устойчивость к раздавливанию до 16 Kn / м
      • приложение Q
      • До 85% меньше соединений, чем традиционные жесткие воздуховоды
      • Подходит для самостоятельной установки
      • Рекомендуется установка под изоляцией чердака для улучшения удержания тепла по сравнению со старыми системами

      Не путайте этот воздуховод с гибким или полужестким алюминием воздуховод.

      Разветвленные воздуховоды:

      Жесткие / разветвленные воздуховоды широко используются и являются экономичным решением для воздуховодов в системах вентиляции.

      Разветвленные воздуховоды система круглых или плоских ПВХ или EPE жестких воздуховодов, которые обычно имеют длину 150 или 125 мм, которые разветвляются с помощью тройников в различные комнаты. Жесткие воздуховоды из ПВХ используются в домашних условиях уже более 50 лет.

      Преимущества:

      • Доступны от 100 мм до 300 мм диаметром
      • Экономичность
      • Превосходный расход воздуха
      • Диапазон ПВХ, подходящий для самостоятельной установки
      • Подходит для открытых мест
      • Приложение SAP Q внесено в список
      • Возможна промышленная очистка
      • Оцинкованный металл, подходящий для традиционных систем
      • Рекомендуется установка над изоляцией чердака и отдельная изоляция
      • Оцинкованный металл имеет высокую разрушаемость
      • ПВХ прямоугольный диапазон доступен для участков с ограниченной высотой.

      Есть пара труб на выбор с разветвленной системой: Круглая труба из ПВХ и Плоская труба из ПВХ.

      Круглый трубопровод из ПВХ (100 мм, 125 мм или 150 мм)

      Самая традиционная форма воздуховода с отличным потоком воздуха с минимальной потерей давления

      Плоский трубопровод из ПВХ (204 мм x 60 мм или 220 мм x 90 мм)

      Используется между каркасными стенами и под бетонными потолками для сохранения высоты потолка.

      Тепловые каналы:

      Тепловые каналы обычно используются в системе радиальных каналов и изготовлены из вспененного полипропилена, который обеспечивает подачу качественного воздуха с высоким тепловым сопротивлением.

      Преимущества:

      • Простая установка с помощью простой вставки
      • Нет необходимости в дополнительной упаковке Rockwood или фольге
      • Нет необходимости в дополнительном зажиме
      • Очень низкая утечка
      • Полный диапазон, включая круглые и прямоугольные решения

      Существует два типа тепловых труб, включая круглую трубу из пенопласта EPE , и плоскую трубу из пеноматериала EPE .

      Круглая труба из пенопласта EPE (125 мм и 160 мм)

      Плоская труба из вспененного материала EPE (220 мм x 90 мм)

      Аксессуары для воздуховодов:

      BPC также обеспечивают вентиляцию пара аксессуаров для ваших нужд воздуховодов, включая гибкий гибкий воздуховод и теплоизоляцию с лицевой стороной из серебряной фольги.

      Гибкие воздуховоды:

      В диапазоне от 100 мм до 200 мм изолированные гибкие воздуховоды используются для световодов и доступны в различных типах (не рекомендуются и не одобрены для установки в новых домах)

      • Изолированный алюминий - изоляция с фольгой толщиной 25 мм с алюминиевым сердечником, используемая для многих типов систем вентиляции, включая блоки MEV и вытяжные вентиляторы в холодных зонах.
      • Изолированный A coustic из алюминия - изоляция с фольгой 25 мм с перфорированной внутренней сердцевиной, используется в качестве шумоглушителей для вентиляционных установок и для обработки передачи шума между помещениями
      • PVC - Обычно не используется в качественных системах вентиляции
      • Алюминий - Обычно используется для окончательных соединений между твердыми жесткими воздуховодами и воздушными клапанами
      • Combi - Алюминий с покрытием из ПВХ для большей прочности, нормальный y используется для окончательных соединений между твердыми жесткими воздуховодами и воздушными клапанами.

      Теплоизоляция:

      Теплоизоляция обычно используется для изоляции труб, находящихся за пределами обогреваемой оболочки (холодные зоны).Все твердые жесткие воздуховоды за пределами обогреваемой оболочки должны быть изолированы, и существует два типа изоляции.

      Пузырьковая пленка - экономичное решение для образования пузырьков воздуха между поверхностями из серебряной фольги, обеспечивающее хорошие отражающие свойства, но низкое термическое сопротивление (не рекомендуется и не одобрено для новых сборок).

      Ductwrap 25 мм - оригинальная изоляция, используемая как в бытовых, так и в коммерческих целях. Обладая хорошими теплоизоляционными свойствами и шумопоглощением, 25-миллиметровый утеплитель из дерева с лицевой стороной из фольги известен как лучший из имеющихся утеплителей и используется как в бытовых, так и в промышленных системах вентиляции.Это дорогостоящий вариант как с точки зрения стоимости продукта, так и времени, необходимого для установки, но это вариант на весь срок службы.

      Вентиляция

      Системы вентиляции и обработки воздуха - скорость воздухообмена, воздуховоды и перепады давления, графики и диаграммы и др.

      Воздух - высота, плотность и удельный объем

      Плотность и удельный объем воздуха зависят от высоты над уровнем моря уровень

      Скорость воздухообмена

      Рассчитайте скорость воздухообмена - уравнения в британских единицах и единицах СИ

      Скорость воздухообмена в типичных помещениях и зданиях

      Свежий воздух - или подпиточный воздух - требования - рекомендуемые скорости воздухообмена - ACH - для типичных помещения и здания - аудитории, кухни, церкви и т. д.

      Воздушные завесы и воздушные экраны

      Воздушные завесы или воздушные завесы в открытых дверных проемах используются для поддержания приемлемого внутреннего комфорта в зданиях

      Компоненты воздуховодов и незначительные коэффициенты динамических потерь

      Незначительные потери - потери давления или напора - коэффициенты для систем распределения воздуховодов co mponents

      Воздуховоды - диаграмма потерь на трение

      Диаграмма основных потерь для воздуховодов - в британских единицах измерения 10 - 100 000 кубических футов в минуту

      Воздуховоды - диаграмма потерь на трение

      Диаграмма основных потерь для воздуховодов - в британских единицах измерения 10 000 - 400 000 куб. Футов в минуту

      Воздуховоды - Диаграмма потерь на трение

      Диаграмма основных потерь для воздуховодов - единицы СИ

      Воздуховоды - Размер

      Расход воздуха и требуемая площадь воздуховода

      Воздуховоды - Температура, давление и Потери на трение

      Влияние температуры и давления воздуха на потери на трение в воздуховодах

      Воздуховоды - Диаграмма скоростей

      Объем воздушного потока, размер воздуховода, скорость и динамическое давление

      Воздуховоды Диаграммы малых потерь

      Диаграммы малых коэффициентов потерь для воздуха воздуховоды, отводы, расширения, входы и выходы - единицы СИ

      Воздушный фильтр Ar устойчивость и эффективность

      Эффективность и задержка воздушных фильтров

      Воздушный поток и скорость из-за естественной тяги

      Воздушный поток - объем и скорость - из-за эффекта дымохода или дымохода, вызванного разницей температур в помещении и на улице

      Системы воздушного отопления

      Использование воздуха для обогрева зданий - диаграмма роста температуры

      Воздухозаборники и выпускные отверстия

      Системы вентиляции - воздухозаборники и выпускные отверстия - практические правила

      Воздухозаборники - размеры и объемы

      Размер и объем воздухозаборника возвратного воздуха

      ASHRAE - Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха

      Стандарты ASHRAE

      Вентиляторы с ременным приводом - Скорость двигателя и вентилятора

      Зависимость скорости вращения вентилятора от скорости двигателя

      Ременная передача - Длина и скорость ремня

      Длина и скорость ременной и ременной передачи

      Ca Концентрация диоксида углерода в помещениях с людьми

      Концентрация углекислого газа в помещении может указывать на качество воздуха и эффективность системы вентиляции

      Угарный газ и воздействие на здоровье

      Воздействие угарного газа - CO и воздействие на здоровье

      Круглые воздуховоды - Размеры

      Размеры круглых вентиляционных каналов

      Классификация вентиляционных заслонок

      Заслонки в системах вентиляции можно классифицировать по функциям, конструкции или классу утечки

      Классификация систем вентиляции

      Системы вентиляции можно классифицировать по функциям, стратегиям распределения или по принципам вентиляции

      Чистые помещения - Федеральный стандарт 209

      Чистые помещения практически не содержат загрязняющих веществ, таких как пыль или бактерии

      Чистые помещения - Стандарт ISO 14644

      Класс чистых помещений ограничивает Стандарт ИСО 14644-1

      Уравнение Коулбрука

      Рассчитайте коэффициенты потерь на трение в трубах, трубах и воздуховодах

      Проектирование систем вентиляции

      Процедура проектирования систем вентиляции - скорость воздушного потока, тепловые и охлаждающие нагрузки, воздушные потоки в соответствии с жителями, Принципы подачи воздуха

      Определение размеров воздуховодов - метод равного трения

      Метод равного трения для определения размеров воздуховодов прост в использовании

      Скорость в воздуховоде

      Рассчитайте скорости в круглых и прямоугольных воздуховодах - британские единицы и единицы СИ - онлайн-калькулятор

      Воздуховоды - диаметр и площадь поперечного сечения

      Круглые воздуховоды и площади поперечного сечения

      Воздуховоды - калибры для листового металла

      Измерители для листового металла, используемые в воздуховодах

      Подбор размеров воздуховодов - метод уменьшения скорости

      Можно использовать метод уменьшения скорости для подбора воздуховодов

      Классы уплотнений воздуховодов

      Воздуховоды, подверженные утечкам

      Опоры воздуховодов

      Опоры воздуховодов и рекомендуемое расстояние между подвесками

      Уравнение энергии - потеря напора в воздуховодах, трубах и трубах

      Потери давления и напора в воздуховодах, трубах и трубках

      Эквивалентный диаметр

      Преобразование прямоугольной и овальной геометрии воздуховода в эквивалентный круговой диаметр - онлайн-калькулятор с британскими системами и единицами СИ

      Эквивалентный диаметр

      - прямоугольные и круглые воздуховоды HVAC

      Эквивалентный диаметр для прямоугольных и круглых воздуховодов - потоки воздуха между 100 - 50000 кубических футов в минуту

      Отвод воздуха - минимальная скорость захвата, чтобы избежать загрязнения Продукты, перемещаемые в комнату

      Скорость захвата, чтобы избежать загрязнения продуктами из гальванических ванн, окрасочных ящиков и других материалов, загрязняющих окружающую комнату и окружающую среду

      Выхлоп Вытяжные колпаки

      Размер вытяжных колпаков - объемный поток воздуха и скорости захвата - онлайн-калькулятор вытяжных колпаков

      Выхлопные отверстия - Улавливание скорости воздуха

      Учет скорости воздуха перед выходным отверстием - онлайн-калькулятор скорости выхода выхлопных газов

      Законы соответствия вентиляторов

      Affinity законы могут использоваться для расчета объема, напора или энергопотребления при изменении скорости и диаметра колес

      Диаграммы производительности вентилятора

      Диаграммы давления, напора, объема воздушного потока и производительности вентилятора

      Классификация вентиляторов - AMCA

      Классификация вентиляторов установлена AMCA

      Впускное отверстие вентилятора - давление всасывания и плотность воздуха

      Высокое давление всасывания на входе вентилятора снижает плотность воздуха - и его следует скорректировать для правильного выбора вентилятора

      Двигатели вентилятора - пусковые моменты

      Двигатель вентилятора должен быть способен ускорять колесо вентилятора до рабочей скорости

      Поиск и устранение неисправностей вентилятора

      Руководство по поиску и устранению неисправностей вентилятора

      Вентиляторы - температура и объемный расход воздуха, напор и потребление энергии

      Температура и плотность воздуха влияют на объемный расход, напор и потребляемую мощность в вентилятор

      Вентиляторы - Расчет пневматической и тормозной мощности

      AHP - Воздушная мощность и л.с. - Тормозная мощность

      Вентиляторы - КПД и потребляемая мощность

      Потребляемая мощность и типичная эффективность вентиляторов

      Вентиляторы и регулирование мощности

      Регулирование вентиляторы и их мощность

      Вентиляция в свободном пространстве

      Необходимая вентиляция для чердаков

      Потери напора на трение в воздуховодах - онлайн-калькулятор

      Потери напора или большие потери в воздуховодах - уравнения и онлайн-калькулятор для прямоугольных и круглых воздуховодов - британские и Единицы СИ

      9006 4 Вентиляция гаража

      Вытяжная вентиляция гаражей и мастерских

      Концевой зазор для газоотводящего канала - допуски зазоров

      Допуск на каждый скат крыши для концевого зазора для газового дефлектора - заглушки

      Эффективность рекуперации тепла

      Классификация эффективности рекуперации тепла - температурная эффективность, влажность КПД и энтальпийный КПД - онлайн-калькулятор КПД теплообменника

      Рекуперация тепла

      Расчеты вентиляции и рекуперации тепла, явного и скрытого тепла - онлайн-калькуляторы - британские единицы

      Нагреватели и охладители в системах вентиляции

      Основные уравнения теплопередачи и критерии выбора нагревателей и охладителей в системах вентиляции

      Увлажнители

      Распылительные змеевики, вращающиеся диски и пароувлажнители

      Заслонки HVAC - потеря давления

      Потеря напора в заслонке HVAC

      900 64 Схема HVAC - онлайн-чертеж

      Нарисуйте схемы HVAC - онлайн с помощью инструмента для рисования Google Drive

      Воздуховоды HVAC - скорости воздуха

      Воздуховоды и рекомендуемые скорости воздуха

      Гидравлический диаметр

      Гидравлический диаметр труб и каналов

      Условия проектирования для помещений для промышленных продуктов и производственных процессов

      Рекомендуемые температура и влажность в помещении для некоторых общепромышленных продуктов и производственных процессов

      Расчетные температуры в помещении

      Рекомендуемые температуры в помещении летом и зимой

      Промышленная среда - Выбор системы вентиляции

      Краткое руководство по выбору вентиляции системы и принципы в промышленной среде

      Механическая энергия и уравнение Бернулли

      Уравнение механической энергии, относящееся к энергии на единицу массы, энергии на единицу объема и энергии на единицу веса в volving head

      Сопротивление незначительным потерям в вентиляционных каналах

      Скорость воздуха, коэффициент малых потерь и незначительные потери в вентиляционных каналах

      Запах от людей - необходимая вентиляция

      Запах и запах - необходимая вентиляция воздуха

      Интенсивность запаха от людей

      Объем помещения, вентиляция и интенсивность запаха от людей

      Онлайн-калькулятор воздуховодов

      Онлайн-калькулятор для расчета потерь на трение в воздуховодах

      Концентрация загрязнения в помещениях

      Концентрация загрязнения в ограниченном пространстве, поскольку комната зависит от количество загрязненного материала, распространяемого в помещении, подача свежего воздуха, расположение и конструкция выпускных отверстий, принципы, используемые для подачи и выпуска из помещения

      Классификация систем воздуховодов по давлению

      Системы воздуховодов обычно делятся на три категории давления

      Падение давления в Vent Компоненты ilation

      Падение давления в обычных компонентах системы вентиляции, таких как заслонки, фильтры, нагреватели, охладители

      Насосы, компрессоры, нагнетатели и вентиляторы

      Сравнение насосов, компрессоров, нагнетателей и вентиляторов

      Нормы подачи наружного воздуха

      Рекомендуемые нормы наружного подпиточного воздуха в некоторых типах помещений - банках, актовых залах, гостиницах и многих других.Нормы дымления и подачи воздуха

      Прямоугольные воздуховоды - Диаграмма скорости

      Диаграмма скорости для прямоугольных воздуховодов - метрические единицы

      Прямоугольные воздуховоды - Обычно используемые размеры

      Метрические размеры обычно используемых прямоугольных воздуховодов в системах вентиляции

      Прямоугольные воздуховоды - Гидравлический диаметр

      Гидравлический диаметр для прямоугольных каналов - метрические единицы

      Относительная влажность в производственных и технологических средах

      Рекомендуемая относительная влажность в производственных и технологических средах, таких как библиотеки, пивоварни, склады и т. Д.

      Требуемый воздух для удаления влаги

      Воздух поток, необходимый для удаления паров в помещении

      Требуемый внешний воздух для подпитки

      Приемлемое качество воздуха в помещении

      Требуемое пространство для оборудования вентиляции и кондиционирования

      Размеры вентиляции и кондиционирования помещения в соответствии с DIN 1946

      Площадь помещения на человека

      Рекомендуемая минимальная площадь на человека - общие значения для расчета климатических нагрузок в помещении

      Шероховатость и коэффициенты поверхности

      Коэффициенты поверхности для расчета трения потока и основных потерь давления - поверхности, такие как бетон, оцинкованная сталь , корродированная сталь и др.

      Основные сведения о скруббере

      В мокром скруббере технологический воздух всасывается через водяной туман, создаваемый распылительными форсунками, затем через сепараторы, в которых удаляются капли воды с пылью и частицами

      Выбор системы вентиляции в комфортных условиях

      Краткое руководство по выбору системы вентиляции в комфортных условиях

      Определение размеров воздуховодов круглого сечения

      Примерное руководство по максимальному объему воздуха в воздуховодах круглого сечения в комфортных, промышленных и высокоскоростных системах вентиляции

      Колено спиральных воздуховодов - вес Количество оцинкованных круглых спиральных колен

      Спиральные воздуховоды - Размеры

      Стандартные размеры спиральных воздуховодов - Британские единицы

      Эффект дымохода или дымохода

      Эффект дымохода или дымохода возникает, когда температура наружного воздуха ниже температуры в помещении

      STP - Стандарт Температура и давление и NTP - Нормальная температура и давление

      Определение STP - Стандартная температура и давление и NTP - Нормальная температура и давление

      Типы вентиляторов

      Осевые и пропеллерные вентиляторы, центробежные (радиальные) вентиляторы, вентиляторы смешанного потока и поперечные вентиляторы

      Типы вентиляторов - диапазоны производительности

      Центробежные, осевые и пропеллерные вентиляторы и диапазоны их производительности

      Типичная скорость в воздуховоде

      Типичная скорость в воздуховоде в таких системах, как вентиляционные системы или системы сжатого воздуха

      U-образный манометр

      Наклонный и v Манометры с U-образной трубкой недороги и распространены при измерении перепада давления с расходомерами, такими как трубки Пито, отверстия и сопла

      Классификация вентиляционных каналов по скорости

      Рекомендуемые скорости воздуха в вентиляционных каналах

      Эффективность вентиляции

      Эффективность вентиляции система может быть связана с температурой и / или концентрацией загрязнения

      Вентиляционные фильтры

      Классификация воздушных фильтров, используемых в системах вентиляции

      Принципы вентиляции

      Некоторые часто используемые принципы вентиляции - кратковременный, смешанный воздух, вытесняющий и поршневой принцип

      .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
