Вентиляционный клапан

Все давно признали превосходство стеклопакетов. Это и красиво, и удобно, за ними легко ухаживать, они экономят тепло и великолепно изолируют звуки с улицы. Но без конца возникают разговоры по поводу того, что помещение из-за этой герметичности не дышит. Действительно, отрицать проблему того, что в помещении возникает затхлый воздух, на окнах появляется конденсат, а на откосах плесень, нельзя.

Чтобы всего этого избежать, предусмотрен вентиляционный клапан, который обеспечивает приток в помещение свежего воздуха. Простым проветриванием этой проблемы не решить особенно в тех случаях, когда квартира или офис находятся в шумном и загазованном районе. Вентиляционные клапаны не замерзают зимой, проходящий воздух успевает прогреться, а проветривание происходит автоматически. Изделия могут быть оснащены датчиками, которые определяют уровень влажности в комнате. Подача воздуха происходит в зависимости от количества людей, находящихся в помещении. Такая вентиляция для пластиковых окон обеспечивает проветривание без потери тепла.

Для того чтобы все части окна, и в том числе клапаны, служили долго, необходимо периодически проводить регулировку фурнитры ПВХ конструкции.

Клапаны отличаются разной пропускной способностью и способом установки:

Накладные чаще устанавливают в производственных или технических помещениях. В жилых они встречаются реже, так как уменьшаются звуко- и теплоизоляционные характеристики.
Щелевые климатические клапаны представляют собой щель, которая с внешней стороны защищается от насекомых и дождя. Удобство такого вида изделия в том, что его можно устанавливать без демонтажа конструкции.
Самыми простыми являются фальцевые клапаны, которые подают воздух через вырезы в притворе. Правда, у такого вида пропускная способность не очень высокая.

Лучше всего устанавливать модели с функцией управления притока. Регулирование может быть автоматическим или ручным. При ручном есть вероятность не угадать: открыть мало – будет душно, открыть сильно – будет переохлаждение.

Чтобы вентиляция происходила в полном объеме, нужно, чтобы была исправная вытяжка.

Зимой нередко многие люди испытывают состояние или духоты при закрытых окнах, или сильного холода при открытой створке. Настоящие специалисты легко смогут объяснить преимущества варианта, если устанавливать стеклопакеты с форточкой. Если приоткрыть на маленькую щель целое окно, то площадь, через которую проходит холодный воздух, очень большая, и комната остужается очень быстро. С форточкой такая площадь в разы уменьшается, направление потока изменяется, двигаясь преимущественно по потолку, а не по полу. В жилых помещениях, особенно, где есть дети, такая возможность проветривать позволяет избежать вирусных заболеваний, а на кухне форточка в стеклопакете – просто незаменимая вещь.

За городом, где воздух значительно чище и нет такого шума, все чаще прибегают к монтажу окон ПВХ с форточкой. Правда, такой вариант несколько дороже, так как для одной створки изготавливают два стеклопакета. Но эти расходы себя оправдывают, позволяя помещению дышать «полной грудью».

Галерея работОстекление балконовПластиковые окна

Оконные клапаны вентиляционные

ПРИТОЧНЫЙ КЛИМАТИЧЕСКИЙ КЛАПАН — Доступное решение
проблем воздухообмена

Для чего нужен оконный климатический приточный клапан?

Оконный приточный клапан устраняет последствия высокой герметичности окон ПВХ, сохраняя при этом все их достоинства. Помимо предотвращения выпадения конденсата на поверхностях стеклопакетов, оконный приточный вентиляционный клапан поддерживает благоприятный микроклимат в помещении. Так, например, при закрытых окнах в спальне, он полностью устраняет ощущение духоты во время сна.

Почему же не использовать щелевое проветривание?

Щелевое проветривание подразумевает контроль, а приточный климатический клапан работает автоматически и непрерывно. Помимо этого щелевое проветривание имеет массу недостатков: возникновение сквозняков, резкие перепады температур, проникновение уличного шума и т. п.. Известны случаи, когда окно установленное на щелевое проветривание зимой, обледенело по периметру щели, по причине резкого понижения температуры в ночное время и закрыть его не представлялось возможным.

Зачем нужен оконный климатический клапан летом?

Уходя на работу, оставляя окно открытым, снижается безопасность жилья, происходит попадание пыли, влаги во время дождя, проникновение насекомых. При закрытых окнах без оконного приточного клапана в помещении происходит накопление вредных испарений от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта. Однако необходимо понимать, что эффективность работы любых пассивных приточных устройства, принцип работы которых основан на разнице давлений внутри и снаружи помещения, является максимальным в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени, перепад давлений имеет минимальную разницу, соответственно и эффективность минимальна.

Зачастую летом, даже при открытых окнах, когда на улице полный штиль, в помещении остается душно. Помимо этого, тяга, которая создается за счет разницы давлений, зависит от массы различных внешних факторов: место расположения дома, высота помещения, наличие или отсутствие различных климатических явлений и т.п.

Можно ли обойтись без оконного вентиляционного клапана?

Некоторые компании, предлагающие окна ПВХ, рекомендуют проветривать помещение до 4-х раз в день по 15 минут, что является в некоторых случаях невозможным или крайне неудобным. В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки. Наличие оконного приточного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?

При нормальной работе системы отопления — нет. Нормируемая воздухопроницаемость окна ПВХ оборудованного климатическим клапаном ограничена СНИП 23-02-2003 «ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ » с целью предотвращения понижения температуры в помещении ниже нормативной в холодное время года и должна составлять не более 5,0 кг.

/м.кв. ч. Таким образом, воздухопроницаемость климатических клапанов позволяет полностью обновить воздух в помещении за 6-8 часов, без нарушения требований по теплозащите, исключая потери тепловой энергии.

Зачем нужен оконный климатический клапан, если есть кондиционер?

Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается либо подогревается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимый воздухообмен.

Насколько эффективен приточный оконный клапан?

Эффективность приточных оконных клапанов подтверждена отзывами клиентов, в том числе из регионов с суровым климатом. При правильной установке и работающей вытяжке во всех случаях отмечается существенное снижение количества случаев выпадения конденсата.

Может ли оконный климатический клапан замерзнуть зимой?

При условии правильного монтажа это исключено, даже при сильном морозе по причине того, что путь прохождения воздуха достаточно большой, и небольшой объем проходящего воздуха успевает подогреться. Направление движения воздуха постоянно (с улицы в помещение), т.е. через приточный оконный клапан проходит менее влажный воздух с улицы, что также исключает обмерзание.

Высока ли стоимость оконного климатического клапана?

Как правило, все приточные климатические клапаны (системы самовентиляции) имеют простую конструкцию. Вследствие этого их стоимость относительно более сложных и дорогих систем вентиляции не высока. А относительно стоимости пластикового окна она не значительна.

Клапаны Air-Box серии Standart предназначены для самовентиляции оконных конструкции согласно рекомендациям ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» (п. 5.1.3) с целью снижения влажности, улучшения микроклимата в помещении и предотвращения вероятности выпадения конденсата.

Производительность при 10 Па — до 5м.куб./час
Способ регулировки — автоматически
Способ монтажа — в фальц рамы, без фрезеровки

Комплектация климатического клапана Air-Box Standart:
Клапан №1 — 1шт.
Клапан №2 — 1шт.
Уплотнитель №1 245мм — 1шт.
Уплотнитель №2 300мм — 1шт.
Саморезы 3,5мм — 4шт.
Упаковка — пакет 1шт.

Принцип работы климатического клапана Air-Box Standart
(основан на общеизвестных физических принципах)

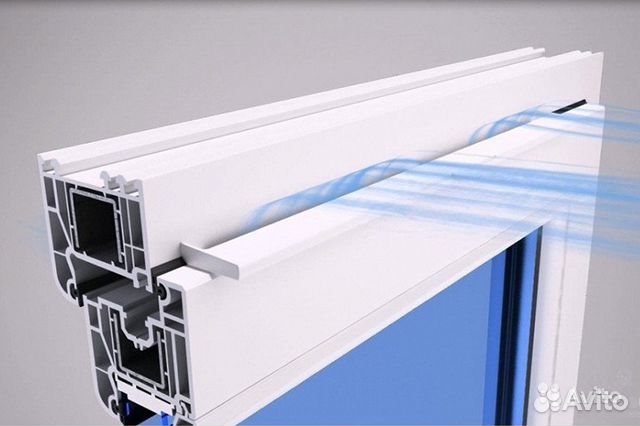

Свежий воздух попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные (см. рис. 1).

По мере прохождения вверх по каналу, воздух подогревается за счет теплообмена с окном, что не приводит к обледенению устройства в холодное время года.
Затем через систему клапанов, установленную в верхней части рамы, примыкающей к створке окна, воздух попадает в помещение (см. рис. 1)
Регулирование прохождения потока воздуха осуществляется с помощью подвижных заслонок (см. рис. 2).
По мере усиления ветра, заслонки прикрываются, сокращая поступление воздуха в помещение, либо закрываются полностью, прекращая поступление воздуха, тем самым исключая возможность возникновения сквозняков.

За счет разной калибровки заслонок, срабатывание происходит при определенном воздушном потоке, обеспечивая плавное регулирование притока воздуха.

СКАЧАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ PDF

СОВМЕСТИМОСТЬ С ПРОФИЛЬНЫМИ СИСТЕМАМИ PDF

ЗАКАЗАТЬ ПРИТОЧНЫЙ КЛАПАН

Заказать приточный клапан

Шаровой кран из ПВХ Тип-21 с вентиляционным отверстием

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Сэкономьте $-83,72

AsahiSKU: 6702-005-V1

Нет отзывов

Сетка Список

Товар добавлен в вашу корзину

Пожалуйста, введите количество!

Поделитесь этим продуктом

Шаровой кран True Union, тип 21/21a

Шаровые краны типа 21/21a представляют собой четвертьоборотные краны с ручным управлением из коррозионностойкого пластика с истинным соединением и гиперболическими характеристиками потока, малыми перепадами давления и надежным уплотнением. Они обычно используются в двухпозиционных приложениях и обеспечивают относительно плохое управление потоком. Они отлично подходят для использования в системах с чистыми жидкостями с очень небольшим содержанием взвешенных твердых частиц или без них. Шаровые краны типа 21/21a хорошо подходят для широкого спектра применений с потоками жидкостей. Шаровые краны True Union можно снять с линии без перемещения трубопровода, просто ослабив две накидные гайки. Клапаны можно разбирать и заменять детали. Они могут иметь пневматический или электрический привод.

Идеальные области применения включают:

Запорные клапаны, водоподготовка, водные объекты, фонтаны, аквариумы, свалки, плавательные бассейны, электростанции, горнодобывающая промышленность, транспорт, химическая обработка до 230 psi (ПВХ, ХПВХ, ПВДФ)

Двойные уплотнительные кольца на штоке для дополнительной защиты

Полнопроходной, размеры 1/2–2 дюйма

Полный вакуум, все размеры

Блокирует в двух направлениях, вверх и вниз по потоку, оставляя полное давление на противоположном конце клапана

Цельнолитая монтажная площадка ISO для ручного и приводного управления

Цельнолитое основание для надежной установки клапанов или монтажа на панели

Седла из ПТФЭ с эластомерными опорными подушками обеспечивают герметичное отключение и низкий фиксированный крутящий момент, в то же время компенсируя износ

Настоящая соединительная конструкция для облегчения монтажа или ремонта без расширения системы трубопроводов

Встроенный гаечный ключ на рукоятке для разборки и сборки клапана

Два комплекта торцевых соединителей (раструбных и резьбовых) входят в комплект всех клапанов из ПВХ и ХПВХ размером 1/2–2 дюйма

Резьбовые концевые соединители из ХПВХ для размеров 1/2–1 дюйм поставляются с усиливающими кольцами из нержавеющей стали

Новая конструкция седла из ПТФЭ Облегчает техническое обслуживание в полевых условиях при необходимости

Коническая канавка для уплотнительного кольца Помогает удерживать уплотнительные кольца концевого соединителя на корпусе клапана во время установки

Плоские поверхности корпуса К обеим сторонам корпуса клапана добавлены лыски, где можно использовать ключ, чтобы предотвратить вращение корпуса клапана при затягивании накидных гаек

1/2–2 дюйма, конструкция T-21A из ПВХ и ХПВХ

Номера деталей Asahi: 111605005, 111605007, 111605010, 111605012, 111605015, 111605020, 111605030

${элемент.тип}

Нет в наличии

деревянное, поворотное, мансардное окно SLIM VENT с 2 стеклами + вентиляция

SLIM VENT — модель деревянного мансардного окна серии RoofLITE+ с вентиляционным клапаном. Солнечный свет и свежий воздух по отличной цене.

Окно RoofLITE+ SLIM VENT представляет собой окно с центральным поворотом (петли установлены на половине высоты окна), изготовленное из экологически чистой древесины сосны, которая во время производства прошла процесс пропитки, что обеспечивает долговечность и надежность в течение многих лет

Особенности, отличающие SLIM VENT, включают уменьшенную ширину SLIM-рамы и вентиляционный клапан, встроенный в верхнюю часть створки. Первый придает окну современный вид, если смотреть изнутри, в дополнение к очень выгодной цене. Между тем, вентиляционный клапан обеспечивает повышенный комфорт при повседневном использовании.

✓ Теплоизоляция окон Uw=1,3 Вт/м2K

✓ Двойное остекление с теплоизоляцией Ug=1,0 Вт/м2K

✓ Дополнительная скользящая прокладка на створке обеспечивает максимальную воздухо- и водонепроницаемость окна.

✓ Вентиляционный клапан

✓ Дерево | ясная лакированная сосна

✓ Два низкоэмиссионных (теплоотражающих) покрытия, препятствующих потере тепла зимой

✓ Закаленное внешнее стекло

✓ Ручка с двумя положениями проветривания, основание в нижней части створки

✓ Долговечность петли с роликами с тефлоновым покрытием

✓ изготовлены в Европе на производственном предприятии, сертифицированном по стандартам ISO 9001, ISO 14001 и OHSAS 18001.

✓ Дерево, полученное из независимо сертифицированных, устойчиво управляемых лесов

✓ Otside Color: Grey Ral 7043

✓ Установка на крыше. динамичная международная компания, работающая на многих европейских рынках. Вместе с Velux Altaterra Kft входит в группу VKR — ведущего производителя мансардных окон с 75-летним опытом работы в отрасли. Компания предлагает мансардные окна для экономического сегмента рынка. Они способны производить продукцию высокого качества по хорошей цене в результате сокращения ненужных затрат, связанных с цепочкой поставок, маркетингом и за счет упрощения ассортимента предлагаемой продукции.

RoofLITE+ — это марка мансардных окон и аксессуаров, производимых скандинавским экспертом в области мансардных и мансардных окон. Мансардные окна RoofLITE+ надежны, а их теплоизоляция и герметичность тщательно протестированы в соответствии с последними европейскими стандартами. Они также имеют исключительно хорошее соотношение цены и качества. На высококачественные окна RoofLITE+ распространяется 10-летняя гарантия. Древесина, используемая для их производства, поступает из независимо сертифицированных, устойчиво управляемых лесов. Окна RoofLITE+ также являются «хорошим ценовым предложением».

Фартук для мансардного окна: нужен ли он мне?

Оклад является обязательным элементом для правильной установки мансардного окна на крыше. Он отводит дождевую и талую воду вокруг окна, а также защищает его от ветра. Абсолютно плотное соединение мансардного окна с крышей может быть обеспечено только при помощи оклада.

Доступны четыре планки для окон Rooflite:

TFX : Накладка для плоских и низкопрофильных кровельных материалов высотой от 1,6 до 5,0 см, идеально подходит для:
обычная черепица, бетонная черепица, профилированная керамическая черепица или даже гофрированная металлическая кровля
UFX : Накладка для высокопрофильных кровельных материалов с профилем черепицы высотой от 1,5 до 12 см
SFX : Накладка для шифера и плоской кровли с высотой профиля 0-16 мм (2×8 мм), с цельным боковым элементом.
