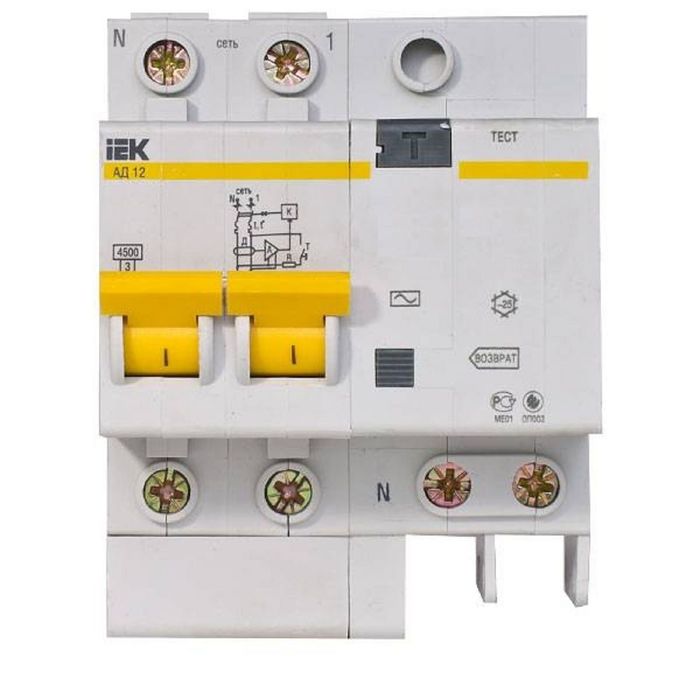

Особенностью некоторых образцов является наличие специального индикатора на лицевой стороне автомата. Индикатор сообщает пользователю о том, запитана защищаемая сеть или нет, а так же дает возможность быстро выяснить на каком контуре произошла неисправность. Специальные насечки на контактах имею свою роль, ведь они значительно улучшают контакт с проводом. Хороший контакт значительно снижает вероятность перегрева и продлевает механический срок службы устройства защиты.
Как и автомат , данное устройство обеспечивает качественную защиту от коротких замыканий и перегрузок в сети. Следует отметить и тот факт, что если напряжение вашей сети поднимется до максимально допустимой отметки, то устройство обесточит всю систему.
Что выбрать: УЗО+автомат или дифавтомат? | Публикации
Защита человека от поражения электрическим током является важнейшей задачей в организации электробезопасности.
Она состоит из ряда мер, которые необходимо выполнять при организации электроснабжения жилых и офисных зданий. Одним из главных таких мероприятий является установка в электрощитах устройств защитного отключения. Сокращенно они пишутся УЗО, а в нормативных документах называются выключателями дифференциального тока (ВДТ). Данные устройства реагируют на утечку тока.
Простыми славами, под утечкой тока можно понимать не штатную аварийную ситуацию в электроустановке. Если повредилась изоляция и ток начал «утекать» в землю, если открытые токопроводящие части каким-либо образом попали на землю, если человек случайно коснулся токопроводящих частей и ток «потек» через его тело и так далее. Все это является не штатной работой электроустановки и несет в себе большую опасность как для человека, так и для его имущества. Вот именно поэтому необходимо устанавливать устройства защитного отключения в электрощитах.
Существуют два вида устройств защитного отключения — это ВДТ (выключатель дифференциального тока) и АВДТ (автоматический выключатель дифференциального тока).
Как видите, разница между ними всего в одном слове, но оно значит очень много. Ниже рассмотрим более подробно каждое устройство защитного отключения.
ВДТ, он же в бытовом сленге УЗО, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока. Это все его функции. Вроде на первый взгляд мало, но зато им выполняется очень важное дело.
Таким устройством можно защищать одну или несколько групп потребителей. При использовании УЗО необходимо помнить одну очень важную вещь. Оно не имеет внутри встроенной защиты от сверхтоков. Участок цепи можно перегрузить током, на который не рассчитан кабель, или может произойти короткое замыкание. Вот на это ВДТ не среагирует и никогда не отключится. Токи перегрузки или короткого замыкания могут вывести из строя не только кабель и само защитное устройство, но и принести вред человеку. Поэтому только одни УЗО нельзя устанавливать в электрощитах. Их необходимо защищать с помощью обычных автоматических выключателей.
То, что на его корпусе есть номинал в амперах указывает только на величину максимального тока, который могут коммутировать его контакты и все. Если на устройстве защитного отключения написано, например, 40А, то оно не сработает, когда протекаемый через него ток превысит 40А. В этом случае ВДТ будет просто греться и плавиться. Вот это обязательно необходимо знать, при разработке схемы или просто при установке УЗО в щиток. Очень редко, но встречаются схемы, где ВДТ установлены без защиты от сверхтоков, то есть неправильно. Поэтому будьте тут внимательнее.
АВДТ, он же в бытовом сленге дифавтомат, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока, перегрузка или короткое замыкание. Как видите, в данном устройстве защитного отключения присутствуют функции обычного автоматического выключателя. Это делает АВДТ универсальным, логически законченным и более удобным в эксплуатации устройством. То есть, для защиты одной группы потребителей можно установить один дифавтомат вместо пары УЗО с автоматическим выключателем.
Появление дифавтоматов, на первый взгляд, упростило задачу в разработке схемы электрощита. Можно же установить на все группы потребителей одни АВДТ. Так все будет надежно защищено и займет не так много места. Но, помимо плюсов у них есть и минусы. Самым главным минусом для нашего обывателя является их стоимость. Если собирать щит только на одних дифавтоматах, то он будет очень дорогой. Поэтому обычные УЗО пользуются лучшим спросом в отличии от АВДТ.
Их отличие в названии только в одном слове как раз и указывает на возможность защиты данных устройств от сверхтоков. Простой ВДТ ее не имеет, а АВДТ уже имеет. Слово «автоматический» на это и указывает. Наличие таких устройств защитного отключения позволяет разрабатывать более гибкие схемы электрощитов, которые будут удовлетворять всем современным нормам электробезопасности.
Теперь перейдем к дилемме «УЗО+автомат или дифавтомат?».
Современные нормативные документы по электробезопасности требуют выполнять определенные меры для защиты человека и его имущества от опасного действия электрического тока.
Только следуя всем пунктам можно этого добиться. Самым важным является жизнь человека. Поэтому, в первую очередь, необходимо организовать ее защиту от поражения электрическим током. Для этих целей выполняют разные меры, одной из которых является установка в электрощите устройства защитного отключения (УЗО). Дальше по важности идет сохранность имущества человека. Для этого все кабели защищают от перегрузки и от действия токов короткого замыкания с помощью автоматических выключателей. Казалось бы, что тут все просто и только необходимо на все группы розеток установить в электрощите УЗО и автоматы. Но, существует и другое защитное устройство, которое может выполнять все эти функции. Это автоматический выключатель дифференциального тока (АВДТ).В быту очень широко прижилось его название как дифавтомат. Итак, теперь у нас возник вопрос, что лучше выбрать УЗО с автоматом или дифавтомат? Давайте вместе попробуем разобраться и найти ответ на него.
Дальше я сравню оба варианта по разным критериям:
- Занимаемое место в электрощите.
Пара УЗО и автоматический выключатель занимают три модуля, а дифавтомат два. Если нужно защитить два кабеля, то две пары УЗО+автомат займут шесть модулей, а два дифавтомата всего четыре. Получается, что установка в щите АВДТ позволяет экономить место. Но, очень часто для уменьшения бюджета щитка к одному устройству защитного отключения подключают несколько автоматов. Например, если к УЗО подключить три автоматических выключателя, то они вместе займут пять модулей. Тогда получится, что для защиты трех кабелей необходимо пять модулей, а если ставить дифавтоматы, то нужно будет уже шесть модулей. Поэтому тут вопрос выигрыша места в щитке спорный. - Схема подключения. дифавтомат подключается очень просто. На его входные контакты необходимо подать фазу и ноль. Дальше фазный и нулевой рабочий проводники от нагрузки нужно подключить к его выходным контактам. Пара УЗО+автомат в сложности схемы подключения немного проигрывают. Тут нужно делать дополнительную перемычку, чтобы фазу подать с автомата на УЗО. Если к устройству защитного отключения планируется подключать несколько групповых автоматических выключателей, то здесь уже необходимо устанавливать дополнительную нулевую шину. Хотя можно отказаться от ее использования путем установки двухполюсных автоматических выключателей. К такому автомату нужно будет подключать сразу фазу и рабочий ноль. На рисунке ниже наглядно показаны разные варианты схем подключения данных устройств.
- Удобство в эксплуатации и наглядном понимании схемы щитка. Для пользователя электрощитом однозначно будет удобнее схема на дифавтоматах. В ней на каждую группу розеток стоит свой АВДТ. Думать много тут не нужно и, открыв крышку щитка, будет все понятно даже домохозяйке. Вот схема на УЗО с автоматическими выключателями читается пользователем намного сложнее. Хорошо, когда УЗО и его автомат стоят рядом и интуитивно можно сообразить, что это одна пара, которая отвечает за конкретную группу розеток. Но, если к одному УЗО будет подключено несколько автоматов, то читаемость схемы щитка сильно падает, особенно, когда они стоят в разных местах или даже на разных дин-рейках.
Пара УЗО и автоматический выключатель занимают три модуля, а дифавтомат два. Если нужно защитить два кабеля, то две пары УЗО+автомат займут шесть модулей, а два дифавтомата всего четыре. Получается, что установка в щите АВДТ позволяет экономить место. Но, очень часто для уменьшения бюджета щитка к одному устройству защитного отключения подключают несколько автоматов. Например, если к УЗО подключить три автоматических выключателя, то они вместе займут пять модулей. Тогда получится, что для защиты трех кабелей необходимо пять модулей, а если ставить дифавтоматы, то нужно будет уже шесть модулей. Поэтому тут вопрос выигрыша места в щитке спорный.
Если к устройству защитного отключения планируется подключать несколько групповых автоматических выключателей, то здесь уже необходимо устанавливать дополнительную нулевую шину. Хотя можно отказаться от ее использования путем установки двухполюсных автоматических выключателей. К такому автомату нужно будет подключать сразу фазу и рабочий ноль. На рисунке ниже наглядно показаны разные варианты схем подключения данных устройств.
4. Стоимость комплектующих. Если взять пару УЗО с автоматическим выключателем и дифавтомат с одинаковыми характеристиками, то первые будут намного дешевле чем АВДТ. дифавтомат стоит где-то в 1,5-1,8 раза дороже, чем стоят вместе УЗО и автоматический выключатель. Это обусловлено тем, АВДТ более сложное устройство. Умные инженера смогли в одном корпусе размером два модуля уместить функции двух совершенно разных устройств, которые вместе занимают три модуля. За это придется доплатить.
5. Поиск не исправности. Это, пожалуй, самый интересный критерий, по которому можно сравнить оба варианта. С парой УЗО+автомат все просто. Если сработал автоматический выключатель, то значит, что произошло, либо короткое замыкание, либо перегрузка. Если сработало УЗО, то где-то появилась утечка тока. Это очень сильно облегчает поиски неисправности. С дифавтоматами дело обстоит немного по-другому. Если он сработал, то будет неизвестно по какой причине.
Это сильно затрудняет поиск неисправности и на это может потребоваться много времени. Скорее всего придется приглашать на выручку электрика. Правда, если брать АВДТ из более дорогих и профессиональных серий, то в них предусмотрена встроенная индикация, по которой можно определить характер неисправности. Например, у производителя АВВ серии DS201 все дифавтомат имеют специальные флажки голубого цвета в рукоятке управления. Если произошла утечка, то вместе с отключающейся ручкой выпадает этот сигнальный флажок. Если он не появился, то соответственно, где-то в цепи произошло короткое замыкание или просто вы перегрузили защитное устройство.
Это все различия, на которые стоит обращать внимание в вопросе выбора пары УЗО с автоматическим выключателем или дифавтомата. Только хорошо проанализировав их и взвесив все «За» и «Против» можно смело идти в магазин.
