Утепление оконных откосов: Как утеплить откосы пластиковых окон внутри и снаружи: инструкция

Зачем нужно утеплять оконные откосы?

1. Первый Оконный Завод
2. О компании
3. Полезная информация
4. Нужно ли утеплять оконные откосы

Оконные откосы – часть стены, примыкающая непосредственно к плоскости профиля окна. Кроме эстетической составляющей, этот элемент выполняет и важную практическую функцию, которая заключается в защите помещения от сквозняков и влаги, а также в увеличении сроков эксплуатации конструкции.

Для выполнения оконных откосов можно использовать следующие материалы:

• шпатлевка;
• металлопластиковые панели;
• гипсокартон.

Каждый из вариантов имеет особенности. Например, при невысокой стоимости и простоте нанесения штукатурка часто дает трещины, что делает бесполезными усилия по теплоизоляции конструкции. При повышенной влажности гипсокартон имеет свойство увеличиваться в объеме, нарушая геометрию окна, а панели требуют внимательного отношения при установке и наличия определенного опыта.

Но и это не все. В большинстве случаев требуется не только установка, но и дополнительное утепление откосов. Эту операцию можно выполнить и самостоятельно, однако результат будет намного лучше, если все необходимое сделано в течение трех дней — недели после установки стеклопакета (когда полностью высохнет раствор).

МАТЕРИАЛЫ

Утеплить откосы можно:

• пенопластом;
• экструдированным пенополистиролом;
• стекловолокном;
• термическими вкладышами;
• сэндвич-панелями.

При выборе того или иного материала учитывается величина зазора, который отводится для выполнения откоса, финансовые возможности владельца жилья и особенности помещения.

Так, оптимальным выбором утеплителя для регионов с высоким уровнем влажности станет вспененный пенополиэтилен с фольгой. Если при этом фасад дополнительно утеплен снаружи, не страшны ни ливни с ветром, ни долгие сезоны дождей.

Пенопласт и минеральная вата – оптимальный вариант в случаях, когда величина монтажного зазора составляет более 40 мм. Достаточно плотные, прочные и толстые материалы надежно защитят внутреннее помещение квартиры, от холода, сквозняков и постороннего шума.

Сэндвич-панели сочетают преимущества перечисленных материалов, не деформируются под действием влаги и перепадов температур, являются прекрасным тепло- и шумоизолятором. Однако стоимость их сравнительно высока, а монтаж требует определенных навыков.

ТЕПЛЫЕ ОТКОСЫ: БЫТЬ ИЛИ НЕ БЫТЬ

Заказывать утепление откосов или нет, зависит исключительно от желания владельца жилья. Эта операция (в отличие от установки базовых откосов) не является обязательной. Однако выполнив ряд достаточно простых действий, можно значительно улучшить уровень тепло-, шумо- и гидроизоляции, избавиться от сквозняков и продлить срок эксплуатации стеклопакета.

Технология утепления оконных откосов 👉 материалы и этапы

Обновлено: 12.11.2019 Георгий Захаров 6 мин.

Для утепления дома нужно заменить устаревшие окна на более совершенные виды из пластика. Это обеспечит достаточный уровень теплоизоляции. Кроме замены требуется также утеплить откосы. Иначе эти места станут мостиками холода, сквозь которые зимой будет проникать холодный воздух. Есть несколько основных способов утепления, его результат зависит от метода и правильности работ. Отделка обеспечит нормальный микроклимат в доме, предотвратит развитие патогенной микрофлоры.

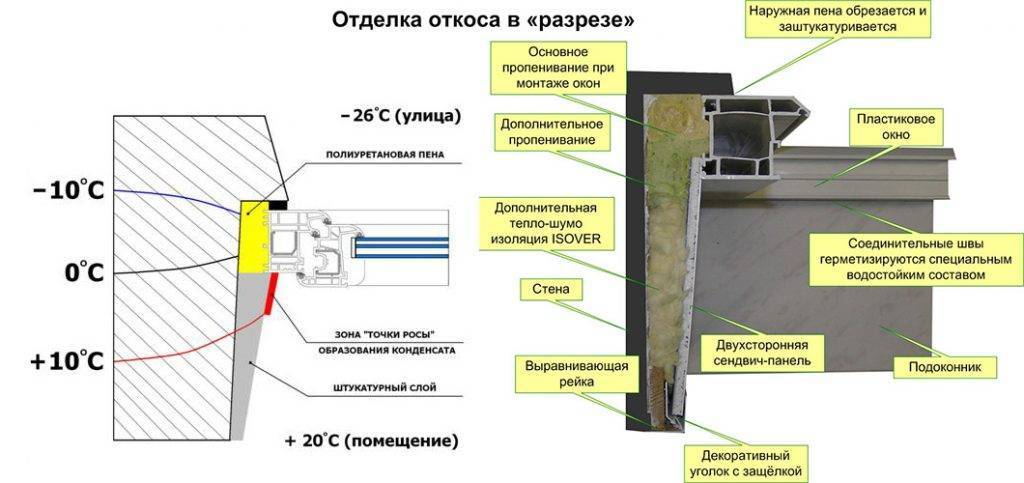

Схема утепления

Содержание статьи

• Зачем утеплять?
• Какой материал выбрать?
• Различные варианты утепления
• Бюджетный способ
• Проведение работ снаружи
• Утепление изнутри
•  Комбинированный метод
• Метод надежного утепления
• Как утеплить подоконник

Зачем утеплять?

Процесс утепления преследует несколько основных целей:

1. При установке оконной системы шов заполняется монтажной пеной. У неё низкая устойчивость к перепадам температур и воздействию влаги. Состав быстро разрушается, потери тепловой энергии увеличиваются.
2. Если отказаться от утепления, при длительном воздействии ветра и дождя будет поступать влага, скапливаться в стенах. Из-за перепадов температур они начнут трескаться, появится перекос створок.
3. Полости, в который скапливается конденсат, способствуют образованию колоний патогенной микрофлоры. Поможет обработка антисептическим составом.
4. При монтаже откосов без утеплителя они прогнутся под давлением, что вызовет быструю неисправность окон.

Утепление откосов на пластиковых окнах изнутри – необходимый процесс, он позволит избежать затрат на ремонт.

Пирог утепляющих материалов

Какой материал выбрать?

Утепленные откосы обеспечивают удобное проживание в доме. Есть несколько видов теплоизоляционных материалов. Спросом пользуются:

1. Пенопласт. Главные преимущества – низкая масса, простота монтажа. При перепадах температуры или других изменениях окружающей среды подвержен разрушению. Утепление окон пенопластом – наиболее дешевый метод теплоизоляции.
2. Минеральная вата и её аналоги. Она подходит для всех видов утепления. Покрытие изолирует заданный участок. Невосприимчива к воспламенению.
3. Пеноплекс или экструдированный пенополистирол – производится при высокой температуре и давлении. Характеристики лучше, чем у пенопласта, стоимость незначительно больше. Из-за низкой проницаемости пара утепляют откосы пенополистиролом нечасто.
4. Теплая штукатурка используется относительно редко. Она хорошо изолирует тепло, не препятствует движению пара, её цена выше, чем у аналогов.
5. Пенополиуретан относится к напыляемым материалам, поэтому для нанесения потребуется дополнительное оборудование. Главное преимущество – низкий параметр проводимости тепла, не становится мостиком холода. Однако, почти не пропускает пар, что может быть проблемой в деревянных домах.

Пенопласт

После применения любого из материалов придется проводить отделку. Чтобы этого избежать хорошим выходом станут сэндвич-панели, представляющие собой многослойный материал.

Они включают слой утеплителя и защитный состав.

Различные варианты утепления

Есть несколько способов. Их производят при монтаже окон и откосов. Однако, после окончания установки могут появиться проблемы с прохождением воздуха. Причина в некачественных материалах, нарушении технологии установки, небрежное обращение с конструкцией. Для устранения требуется заделать швы с полным снятием отделки. Может потребоваться покупка материала для облицовки.

Вата

Согласно бюджету, делят на три способа:

1. Для имеющих низкий бюджет. Процесс включает покупку относительно материалов, защитное армирование снаружи и изнутри.
2. Комбинированный метод подразумевает применение более дорогих материалов.
3. Последний – для окончательного заделывания щелей. Комбинируют материалы, которые требуются для заделки щелей. При этом происходит утепление и теплоизоляция одновременно.

Бюджетный способ

При этом методе предполагается, что откосы выполнены из теплоизолятора. При работе потребуется несколько плит пенопласта, смесь для шпаклевки и клеящий состав. Этот способ хорош для обработки окон как снаружи, так и внутри.

Чтобы провести монтаж потребуются следующий набор инструментов:

• строительный или лазерный уровень;
• шуруповерт или перфоратор с набором битков;
• кисть для грунтовки;
• ёмкость для грунтовочного состава;
• нож;
• строительный пистолет для пены.

Проведение работ снаружи

Как произвести утепление откосов пластиковых окон с улицы? Если оно проводится в многоквартирных домах, желательно пригласить специалистов, чтобы избежать травмирования. Если возможности нет, выполняйте работы только со страховкой.

Чтобы обеспечить теплые откосы для пластиковых и металлопластиковых окон потребуется:

1. Полностью удалить всю пыль и грязь с наружной поверхности. Для этого используйте влажную ветошь. Затем острым ножом обрежьте выдающиеся части монтажной пены. Они быстро раскрошатся под воздействием солнца и ветра.
2. Затем требуется нанести тонкий слой грунтовочного покрытия глубокого проникновения.
3. После нарежьте пенопласт. Вертикальные части откоса должны быть немного меньше толщины горизонтального.
4. Чтобы добиться лучшего соединения затрите пенопласт. Осуществить это можно теркой с наждачной бумагой.
5. Клеящий состав нанесите на подготовленную поверхность, нарезанный лист пенопласта, прикрепите его на место. После застывания клея можно продолжить работы.
6. Перфоратором просверлите отверстие под фиксирующий дюбель. Закройте пенопласт слоем защитной шпаклевки, чтобы не допустить повреждений факторами внешней среды.
7. Прикрепите армирующую сетку, закрепив дюбелями.
8. После окончания работ зашпаклюйте и покрасьте все элементы.

Этот метод требует аккуратного исполнения. Допущенные огрехи будут видны снаружи.

Сэндвич панели

Утепление изнутри

Процесс утепления оконных откосов изнутри проще. Не связан с риском травмирования. Часто промокают стекла, появляются сквозняки из-под откосов. Это последствия некачественного монтажа. Требуется доработка конструкции. Если стеклопакет на гарантии, лучше вызвать специалистов. Если это невозможно, нужно утеплить откосы пластиковых окон изнутри своими силами. Процесс практически не отличается от наружного утепления. Однако есть отличия:

1. При работах не нужно использовать укрепляющую сеть из стекловолокна. Вместо неё часто ставят уголки с отверстиями.
2. Не обязательно вырезать плиты большого размера из пенопласта. Можно составить одну деталь из нескольких фрагментов.
3. Толщина плиты выбирается, с учетом расположения петель и других элементов механизма.

Бюджетный способ прост в исполнении и не требует много сил и средств. Если сквозняк сильный, придется использовать более надежные методы.

 Комбинированный метод

Пенопласт трудно резать под конкретным углом. Часть откосов имеют скос, который следует учитывать при работе. Ещё больше усложняет утепление откосов на пластиковых окнах пенопластом облицовка из ПВХ.

Лучше использовать минеральную вату. Для прикрепления нужно:

1. Полностью зачистить выступающие части монтажной пены. Затем загерметизировать получившийся срез.
2. Прикрепить к краю рамы профиль. Он нужен для закрепления панелей.
3. Расположить по краю проема деревянный брус, для крепления утеплителя.
4. Все поверхности шпаклюют и грунтуют.
5. После требуется подготовить материал. Его выпускают в виде рулонов или панелей. Лучше использовать рулонированный. При работе требуется защитить руки перчатками.
6. После панели нарезают и закрепляют в стартовом профиле. Между панелью и фасадом появляется промежуток, который заполняют утеплителем. Закрепить его нужно, чтобы он не мешал монтажу откосов.

Пенополиуретан

Метод надежного утепления

Чтобы защититься от продуваний нужно несколько разных материалов. Хороший вариант – совмещение утеплителя и пароизолятора. Для термоизоляции хороши плиты из пеноплекса или минеральной ваты. Ещё потребуется фольгированный теплоизолятор, многослойные сэндвич-панели.

1. Первоначально требуется провести подготовку поверхности. Все трещины и щели шпаклюют, стыки герметизируют.
2. Монтируются профили для панелей. После, деревянный брус по периметру проема.
3. Весь участок подвергают пароизоляции фольгированным материалом. Его закрепляют на наружных стенах.
4. После нарезают сэндвич-листы.
5. Весь промежуток между обрешеткой и фольгированной изоляцией заполняется минеральной ватой.
6. Устанавливают панели, надежно фиксируют.
7. Угол шпаклюют, закрепляют пластиковым уголком.

Как утеплить подоконник

Если после работ стеклопакет в кирпичном или деревянном доме продолжает запотевать, выполняют наружное и внутреннее утепление подоконника. Для этого используют аналогичные материалы. При работе придется проводить его демонтаж. Можно установить теплоизоляционные панели, либо закрепить пеноплексом, или ППУ.

CE Center – Плывите по течению: Основы конической изоляции

Смягчение дождевой воды и изоляционные цели могут быть достигнуты как на пологих, так и на плоских крышах с помощью оптимизированных конструкций и систем конических изоляционных панелей из полиизоцианурата, разработанных для конкретного проекта.

Автор Veronika Chwieroth

Тест для начинающих

Цели обучения :

1. Оценить назначение конической системы изоляции и принцип ее работы.
2. Получите общее представление о конических изоляционных панелях из полиизоцианурата и о том, как они влияют на характеристики крыши: варианты дизайна, сверчки.
3. Определите замысел проекта и ключевые вопросы, на которые нужно ответить при проектировании конической крыши из полиизо.
4. Знать, как нормы IECC влияют на конические изоляционные системы из полиизоцианата.

Кредиты:

1 AIA LU/HSW

1 IIBEC CEH

0.1 IACET CEU*

Как аккредитованный IACET провайдер, BNP Media предлагает IACET CEU для своих учебных мероприятий, соответствующих стандарту непрерывного образования и обучения ANSI / IACET.

Все изображения предоставлены GAF; кредит: Tapered Design Group

Изображение крыши со стоячей водой.

Зачем нужен дренаж?

Когда кто-то узнает, что «конструктор конусов» — это профессия, его обычная реакция — спросить: «Что это значит?» Простой ответ заключается в том, что роль конического дизайнера заключается в том, чтобы крыша не превратилась в бассейн во время дождя. Крыша не должна становиться водным объектом! Журнал Architect сообщил, что почти половина всех проблем, связанных со строительством, связана с проникновением воды. ¹ Кроме того, 75 процентов споров о строительных дефектах связаны с обрушением кровли. ² Это усиливается в коммерческих кровлях, где большинство зданий имеют пологие крыши, некоторые из которых полностью плоские. Мы все знакомы с крутыми скатами жилых крыш, которые используют гравитацию для отвода дождевой воды, но когда кровельные настилы не обеспечивают надлежащего уклона для водостока, например, в пологих или плоских крышах, необходимо уделить особое внимание устранению стоячей воды путем добавления положительного дренажа с помощью конических изоляционных панелей. В этой визуальной статье будут изложены основные принципы конической конструкции, которые помогут архитекторам и проектировщикам зданий добиться положительного дренажа в своих проектах с малым уклоном.

Рис. 1: Изображение промышленного района Секаукус, штат Нью-Джерси

Обеспечение водонепроницаемости здания на уровне крыши и предотвращение проникновения воды — это только одно из преимуществ конической системы изоляции. Позже будут проанализированы другие аспекты производительности, такие как значение R и прочность на сжатие. Сосредоточьтесь на концентрации коммерческих крыш в изображенном на фото промышленно развитом районе. Будь то складские или производственные помещения, офисные и торговые помещения, даже большие жилые дома или многоквартирные дома, их крыши покрывают значительные квадратные метры. Учитывая большую площадь коммерческих зданий, управление дождевой водой является ключевым компонентом конструкции конической изоляции.

Стоячая вода на крыше является явным признаком того, что отсутствует надежный дренаж, позволяющий своевременно отводить воду с крыши. Термин «положительный водоотвод с крыши» определяется в Международном строительном кодексе 2018 года как «условие дренажа, при котором учитываются все отклонения под нагрузкой настила крыши, а также обеспечивается дополнительный уклон для обеспечения водоотвода с крыши в течение 48 часов после выпадения осадков». ³ Несмотря на то, что плоская крыша считается водонепроницаемой, потенциальные проблемы все же могут возникнуть. Стоячая вода способствует росту растительности, а такие проблемы, как разделение пластов из-за деградации материала или повреждения от замерзания, увеличивают вероятность того, что эта вода попадет в систему. Опасная проблема, которую создает медленно движущаяся или скапливающаяся вода, — это дополнительный вес конструкции. Для сравнения, один галлон воды весит чуть более 8 фунтов. Если на крыше присутствует хотя бы один дюйм стоячей воды, это может увеличить массу здания на тысячи фунтов и привести к проблемам с безопасностью жизни из-за обрушения крыши. Конические изоляционные панели помогают отводить дождевую воду, направляя ее в стоки или шпигаты и создавая положительный дренаж.

Конические изоляционные системы работают так же, как и кровли с крутым уклоном, только с гораздо более пологим уклоном. Вместо дюймов на фут IBC 2018 требует минимального уклона 1/4 дюйма на фут для мембранных кровельных систем и минимального уклона 1/8 дюйма на фут для кровель из каменноугольной смолы. Новое строительство должно соответствовать требованиям к минимальному уклону в Разделе 1507 IBC, в котором излагаются технические требования к узлам крыши и конструкциям крыши. Восстановление или замена крыш существующих крыш с малым уклоном освобождаются от требования минимального уклона 1/4 дюйма на фут. Понимание этих ограничений может позволить более точно настроить коническую конструкцию, которая достигает конкретных целей проекта.

Конический полиизоцианурат

Полиизоцианурат, сокращенно называемый полиизо, составляет более восьмидесяти процентов доли рынка коммерческих кровельных материалов. Он имеет самую высокую тепловую эффективность с точки зрения R-значения на уровне 5,7 на дюйм. Значение R — это способность изоляционного материала сопротивляться тепловому потоку. Чем выше значение R, тем выше теплоизоляционная способность. Пенополистирол, или EPS, является популярной альтернативой, но, поскольку он имеет меньшую тепловую эффективность, вы должны использовать его больше, чтобы компенсировать потери энергии. Полиизо имеет очень низкий потенциал разрушения озонового слоя, а также очень низкий потенциал глобального потепления. Он может использовать переработанный контент в лицевой стороне. Он не содержит гидрофторуглерода, химиката, разрушающего озоновый слой, и даже может внести свой вклад в лидерство в энергетическом и экологическом дизайне или LEED, глобальный рейтинг экологически чистых зданий. Имея 20 производственных предприятий полиизо по всей стране, материал легко доступен и обеспечивает большую гибкость конструкции в соответствии с требованиями работы. Доступны различные облицовочные панели, такие как войлок или переработанное стекло с покрытием. Войлочные или переработанные облицовочные материалы являются стандартными, но не обладают усиленной прочностью стекла с покрытием. Лицевые поверхности из стекла с покрытием изготавливаются путем смешивания стекловолокна с суспензией и придают полиизо-панелям дополнительную прочность против повреждений на строительной площадке и большую устойчивость к проникновению влаги, что приводит к более длительному жизненному циклу сборки. Существуют также различные составы, такие как негалогенированные, которые исключают галогенированные антипирены в своем химическом составе. Галогенированные антипирены занесены в Красный список, список худших в своем классе химикатов и материалов, идентифицированных как опасные для окружающей среды. ⁴ Это позволяет занести ряд негалогенированных панелей из полиизоцианурата в Красную книгу и соответствовать еще более высоким экологическим инициативам. Polyiso — это универсальный материал, который успешно используется для соответствия требованиям сертификации FM (Factory Mutual) и UL (Underwriter’s Laboratory), среди прочих.

Конусный полиизоцианурат доступен толщиной от 1/2 до 4,5 дюймов, однако с этими панелями невозможно достичь сглаживания перехода к высоте 0 дюймов. На рынке есть и другие продукты, такие как конические краевые полосы, которые можно использовать для облегчения перехода к настилу крыши. Конические панельные системы доступны с уклоном от 1/16 дюйма на фут до 1/2 дюйма на фут. Стандартный размер панели составляет 4 фута на 4 фута, а размер панели 4 фута на 8 футов доступен, если указано (и может потребоваться более длительное время выполнения заказа). Существуют также различные прочности на сжатие, которые можно использовать для конкретных применений, таких как общественные места с системами асфальтоукладчиков. Конический полиизо совместим со всеми кровельными системами, включая сборную кровлю, кровлю с балластом и модифицированный битум. Его можно использовать с настилом, а также можно установить непосредственно на настил, поскольку это единственный пенопласт, отвечающий требованиям UL 1256, стандарта по борьбе с огнем для испытаний конструкции настила крыши, и FM 4450, квалифицирующего конический полиизо как сборочный компонент класса I, когда он является частью изолированного стального настила. ⁵ Это связано с тем, что по завершении огневых испытаний FM он имеет «низкое распространение огня под палубой, адекватную устойчивость к моделируемому подъему ветра, минимальный потенциал теплового повреждения и достаточную прочность». ⁶

Рис. 2: Набор профилей системы конических панелей.

Уклон – это угол, под которым концы конической панели различаются, в дюймах на фут. Есть более тонкая передняя кромка и более толстая задняя кромка. Q-панель, например, является частью системы с конусным уклоном 1/2 дюйма на фут с передней кромкой 1/2 дюйма и заканчивается на 2,5 дюйма. Помня, что 4 фута на 4 фута — это стандартный размер панели, она увеличивается на 2 дюйма в высоту по всей длине панели. Можно решить и подтвердить имеющийся уклон, разделив подъем на пробег, или 2 дюйма, разделенные на 4 фута, приравняв и подтвердив уклон 1/2 дюйма на фут. Система конической изоляции включает изоляцию с плоским наполнителем, используемую под коническими панелями для построения последовательности. Это называется повторением конической панели — количество конических панелей, установленных до того, как потребуется плоская заполняющая панель. Базовые слои представляют собой плоские изоляционные панели, установленные в сочетании с конической системой, которые помогают системе достичь определенных изоляционных свойств.

Конические профили панелей представляют собой карту последовательности для подрядчика и монтажника кровли, которая показывает, в каком порядке будут устанавливаться конические изоляционные панели. В большинстве панельных систем используется комбинация одинарных и двойных букв для обозначения наклона и повторения, в то время как 1/16 дюйма на фут обозначены цифрами и в основном используются для улучшения существующего уклона и не должны использоваться в качестве единственного уклона поля. 1/8 дюйма на фут — это обычный уклон, используемый для перекрытий с профилями от AA до FF. У нас есть стандарт Национальной ассоциации кровельных подрядчиков или NRCA 1/4 дюйма на фут, который доступен в двух разных профилях (панели X-ZZ или GI) в зависимости от требований к минимальной толщине. Три восьмых дюйма на фут (панели SS, TT) — это уклон, который предпочтительнее на западе и в горных районах для быстрого дренажа, поскольку в этих районах приходится выдерживать внезапные обильные дожди. Половина дюйма на фут (панели Q, QQ) обычно используется для сверчков и дренажных колодцев. Отстойники представляют собой область преувеличенного уклона на определенном расстоянии от водостока или шпигата и могут быть спроектированы с коническими панелями или изготовлены на месте по мере необходимости. Система с 1/2 дюйма на фут может быстро накапливать большие высоты материала на коротких расстояниях, поэтому она также обычно не используется в качестве уклона поля. Существуют и другие необычные уклоны, такие как 3/16 дюйма на фут, и общие уклоны, которые можно изготовить на месте путем укладки панелей вместе для достижения желаемого общего уклона.

Количество панелей, уложенных до того, как потребуется изоляция с плоским наполнителем, повторяется. Повтор системы может включать от одной до восьми панелей в зависимости от используемого уклона и от того, является ли система стандартной или расширенной. Меньшее повторение, как правило, стандартная система, означает меньшую стоимость материала, но также означает, что нужно обрабатывать и наносить на крышу больше квадратов материала. Более высокая повторяемость системы связана с системами с расширенными панелями и приводит к общей более высокой стоимости материала, поскольку система содержит более толстые панели. Тем не менее, расширенные панельные системы могут сократить обрабатываемые площади до сорока процентов. Эта экономия напрямую связана с затратами на рабочую силу, а также с затратами на клей при наклеивании, которые намного превышают номинальную стоимость материала расширенных панелей.

Рис. 3: Примеры конических конструктивных решений.



Подпишитесь на Ограждение здания.

Впервые опубликовано в октябре 2022 г.

Коническая изоляция для кровли с малым уклоном

By Harry Comfort
Из выпуска за ноябрь/декабрь 2015 г.

Четырехсторонний устанавливается коническая система изоляции для создания уклона в сторону слива. (Фото: The Garland Company)

Для любой конструкции ключевым фактором является прочный фундамент. Независимо от того, является ли этот фундамент основанием здания или изоляцией под кровельной системой, фундамент закладывает основу. При проектировании кровельной системы с малым уклоном на подложке менее ¼:12 правильно спроектированная коническая изоляционная система становится основой прочной кровельной системы, обеспечивающей долговременную защиту.

Учитывая, что большинство коммерческих зданий имеют пологие крыши, неудивительно, что 40% всех проблем, связанных со строительством, связаны с проникновением воды. Целью систем изоляции конической кровли является устранение скопления / стоячей воды на мембране, когда настил крыши не обеспечивает надлежащего уклона. Правильно спроектированная система изоляции конической кровли не только обеспечивает необходимое значение R и поддержку кровельной системы, но и помогает продлить срок службы кровельной системы, поскольку она обеспечивает требуемый дренаж. Запрудная вода может создать огромную нагрузку на крышу здания, при этом большинство гарантий аннулируются в районах, где запруженная вода существует более 48 часов.

Чтобы рассказать о преимуществах и компонентах конических изоляционных систем, в этой статье будут рассмотрены:

• требования строительных норм и правил, касающиеся положительного дренажа и уклона крыши;
• конструктивных элементов, которые необходимо учитывать в конических системах изоляции;
• два наиболее распространенных типа конических изоляционных систем;
• Роль, которую играют сверчки
• достижение значений R; и
• опасности стоимостной инженерии

Строительные нормы и правила

Одним из первых моментов, которые следует учитывать при изучении возможностей использования конических изоляционных систем, являются требования строительных норм и правил. Требования Международного строительного кодекса к кровельным покрытиям с малым уклоном в новом строительстве гласят, что все системы мембранных кровельных покрытий, кроме кровель из каменноугольной смолы, должны иметь расчетный уклон не менее ¼:12. Когда речь идет о замене кровли, отклонения от этого требования могут быть приемлемыми, если присутствует положительный дренаж. Ключом к этому исключению является положительный дренаж. Поскольку на крышах с уклоном менее ¼:12 сложно добиться положительного дренажа, настоятельно рекомендуется придерживаться требований строительных норм и правил, чтобы избежать возможных проблем с запрудой воды.

Как правило, коническая изоляция является наиболее экономичным методом обеспечения положительного дренажа при замене коммерческих крыш с небольшим уклоном. Тем не менее, конический легкий изоляционный бетон следует рассматривать как альтернативу конической изоляции, поскольку он может быть более эффективным из-за конфигурации, деталей и местоположения крыши. В новом строительстве может быть дешевле наклон конструкции для достижения необходимого дренажа.

Соображения по проектированию

Как и в случае с любым продуктом или системой, правильная конструкция и установка конических изоляционных систем напрямую связаны с их характеристиками. Без этого общая эффективность системы может быть поставлена ​​под угрозу. При проектировании конической системы изоляции скорее всего будет использоваться полиизоциануратная изоляция. Это жесткая изоляция из пенопласта, используемая в большинстве конструкций коммерческих крыш с малым уклоном. Изоляция из полиизоцианурата совместима практически со всеми кровельными мембранами, а также с различными композитными материалами и, среди прочих преимуществ, обеспечивает превосходные значения теплопроводности.2

Конические полиизопанели изготавливаются стандартных размеров 4 фута на 4 фута с минимальной толщиной ½ дюйма по нижнему краю и максимальной толщиной 4 дюйма для одной плиты. Плоская подложка из полиизола, часто называемая плоским наполнителем, используется под продолжающимися повторяющимися конусообразными панелями.

Рис. 1: Четырехсторонняя коническая система (Источник: PIMA)

Как указывалось ранее, в соответствии с Международными строительными нормами требуется уклон ¼ дюйма на фут. Тем не менее, доступны и приемлемы различные стандартные (⅛” и ½” на фут) и специальные уклоны (1/16″ и ⅜” на фут) в зависимости от полевых условий и параметров здания. Различные степени наклона могут быть необходимы для устранения или преодоления отклонений в существующем настиле крыши или обратных уклонов в существующем настиле крыши.

В дополнение к размерам панелей и требуемому уклону на начальном этапе проектирования необходимо принять во внимание существующие компоненты крыши, такие как бордюры, кромки, отливы в стенах, а также внутренние и внешние водостоки, компенсационные швы и высоту парапетных стен. Например, площадь крыши, имеющая расстояние 50 футов от края крыши до водостока с конической изоляцией с уклоном ¼ дюйма на фут и минимум 2 дюйма у водостока, будет иметь толщину 14½ дюймов на краю крыши. Эту толщину необходимо учитывать при работе с гвоздями по дереву при разработке деталей края крыши, а также при определении высоты отливов стен и бордюров.

Двухсторонние и четырехсторонние системы

Существует множество способов проектирования конических изоляционных систем, но чаще всего используются двух- и четырехсторонние конические системы. Специалисты отрасли рекомендуют использовать четырехходовую систему (рис. 1) как наиболее эффективный способ отвода воды с крыши. Предполагая, что у вас есть квадрат, а слив находится в центре этого квадрата, четырехходовая система предназначена для стока вниз от края периметра со всех четырех сторон под углом 45 °.

Рисунок 2: Двусторонняя коническая система (Источник: Professional Roof)

Двусторонняя коническая система (Рис. 2) имеет более прямоугольную форму, две самые длинные стороны которой наклонены к водосточному желобу. Теоретически поверхность плоская. Таким образом, коническая изоляция начинается на абсолютно ровной поверхности с нижней точкой, которая находится на дренажной линии. Уклон идет от этой точки к высокой точке либо по периметру крыши, либо в точке между двумя водосточными линиями. После создания основного уклона устанавливаются сверчки как между сливами, так и между торцом здания и водостоком для направления воды к водовыпускам.

В идеале, коническая система, двусторонняя или четырехходовая, в сочетании со сливами устранит любые проблемы с скоплением воды. Чтобы вода не скапливалась в канализации, важно убедиться, что стоки правильно собраны, чтобы создать импульс для воды, стекающей в канализацию. Согласно NRCA, стоки должны быть расположены в квадратных, постепенно сужающихся отстойниках, сформированных в изоляции, чтобы облегчить локальный дренаж. Типичный внутренний водосточный узел занимает площадь примерно 4 фута на 4 фута с коническим уклоном ½ дюйма на фут. Как правило, если изоляция имеет толщину 2 дюйма или менее, достаточно 4 фута на 4 фута. Если толщина изоляции достигает 3 дюймов или больше, 8 футов на 8 футов создают более плавный уклон, сохраняя при этом необходимый импульс.

Хотя настоятельно рекомендуется использовать систему с четырехсторонним конусом, существуют веские причины рассмотреть возможность установки системы с двусторонним конусом при наличии определенных условий (рис. 2). По данным Ассоциации производителей полиизоциануратной изоляции (PIMA), некоторые исключения включают:

• Сложность существующих мест слива
• Несколько сливов в нижней точке
• Стоимость
• Ограничения высокой точки
• Места проникновения на крышу

Сверчки: вторичное применение

Рисунок 3: Сверчки, наиболее часто используемые в двусторонних конических системах, являются вторичным применением конической изоляции. (Источник: PIMA)

Сверчки — это вторичное применение конической изоляции, используемой для отвода воды с бордюров крыш, ендов и низких точек в водостоки и шпигаты. Сверчки (рис. 3) чаще всего используются в сочетании с двусторонними коническими системами в нижних точках конической системы. Обычно они имеют ромбовидную или треугольную форму и наклонены вверх от места слива, шпигата или водостока, чтобы вода не оставалась в нижних точках, а также помогали направлять воду вокруг механических узлов на крыше.

При проектировании сверчка необходимо спроектировать два элемента — наклон и конфигурацию сверчка. Общее правило для проектирования достаточного уклона в сверчках состоит в том, что его уклон должен быть в два раза больше уклона прилегающего поля крыши. Как правило, это предотвратит скопление воды на поверхности сверчка. Некоторое количество остаточной воды можно ожидать, но она должна рассеяться в течение 48 часов.3

При проектировании конфигурации сверчка NRCA рекомендует проектировщикам учитывать важность геометрии сверчка и уклона долины и предоставлять рекомендации, приведенные в таблице 1.

R-значение

Когда дело доходит до R-значения, профессиональные дизайнеры могут указать требуемое тепловое сопротивление крыши различными способами. Например, в одной спецификации может потребоваться минимальное значение R, а в другой может потребоваться среднее значение R по всей крыше. Судя по всему, код требует минимальной толщины, исходя из требований энергоэффективности. Однако обычно используется среднее значение R из-за физических ограничений уклона, длины крепежа и высоты оклада, а также общей заботы о бюджете.

Следует отметить одно важное изменение: PIMA недавно обновила свою сертифицированную QualityMark программу R-value, включив в нее новый метод испытаний для определения долговременного термического сопротивления (LTTR) полиизоциануратной изоляции. В результате новые значения LTTR снизятся примерно на 7% по сравнению с текущими значениями. Минимальные значения R приведены в Таблице 2.

Расчет стоимости

Изоляция часто является одним из самых дорогих компонентов кровельной системы, что делает ее целью расчета стоимости. Известный автор и эксперт по кровле Уэйн Тобиассон, возможно, подвел итог лучше всех. «Деньги, потраченные на скат крыши, — лучшая сделка в строительной отрасли».

В дополнение к потенциальным проблемам с дренажем, решение оценить стоимость конической системы изоляции может привести к нарушению строительных норм и правил и аннулированию гарантии производителя кровли, которая обычно требует принудительного дренажа и, в частности, исключает участки с скоплением воды.

Обратите особое внимание на ширину сверчка или седла; признаком стоимостной инженерии является уменьшение веса сверчков или седел. Указанное значение R также требует тщательной оценки. Иногда предлагается минимальное значение R, в то время как в других случаях спецификация требует достижения среднего значения R. Дизайн системы, требующей минимального значения R 20, по сравнению с системой, требующей среднего значения R 20, будет сильно различаться, как и стоимость.

Ссылки

1. PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г.
