Устройство стиральной машины индезит: Устройство стиральной машины Индезит

Какое устройство стиральной машинки индезит с подробным пояснением

Практически все стиральные машины, имеющие фронтальную загрузку, устроены одинаково, вне зависимости от марок. Индезит – наиболее массовый производитель на современном рынке, потому нас и заинтересовало устройство стиральных машин индезит.

Содержание

1. Об особенностях стиральных машин автоматов
2. Основные узлы
3. Основные правила работы
4. Особенности бака и барабана
5. Как нагревается вода
6. Слив и набор воды. Управляем процессом
7. Подробнее о самом насосе
8. Электронный модуль для управления механизмами
9. О дополнительных деталях
10. Амортизатор, пружины и реле, другие дополнения
11. Об электродвигателях

Об особенностях стиральных машин автоматов

Каждое устройство снабжается корпусом. Здесь есть металлический каркас с передней панелью. Дополнительные элементы – стенка сзади, крышка с основанием. Рабочие узлы и механизмы располагаются внутри корпуса. Именно они отвечают за выполнение функций, приписываемых агрегатам. LG и многие другие модели тому не исключение, это же можно сказать и об устройстве стиральной машинке индезит, о котором и пойдет речь дальше.

Основные узлы

Конструкция состоит не только из основных, но и из дополнительных модулей. Главный принцип работы – чёткое взаимодействие компонентов друг с другом. Перечислим ряд узлов, которые присутствуют в конструкции любой стиральной машинки:

• электрический двигатель;
• управляющая панель с поддержкой электронного модуля;
• схема включает тэн, электрическое оборудование к нему;
• амортизаторы с пружинами;
• клапан, отвечающий за набор стиральной жидкости;
• сливной насос;
• корпус с задней стенкой и крышкой в виде люка;
• узел с подшипниками;
• барабан, бак.

Основные правила работы

Любое устройство LG снабжается так называемым баком. Жёсткое соединение у него с корпусом отсутствует. Это сделано для того, чтобы избежать сильных вибраций. Снизу для поддержки находится два амортизатора, а сверху – пружины. Корпус остаётся неподвижным, хотя сама деталь колеблется активно, когда всё начинает работать.

Барабан стиральной машинки LG располагается внутри бака с креплением. Без подшипниковых узлов ни одна конструкция работать не будет. Через ременную передачу начинает вращаться электрический двигатель вместе с остальными частями конструкции. В некоторых моделях ставят прямой привод.

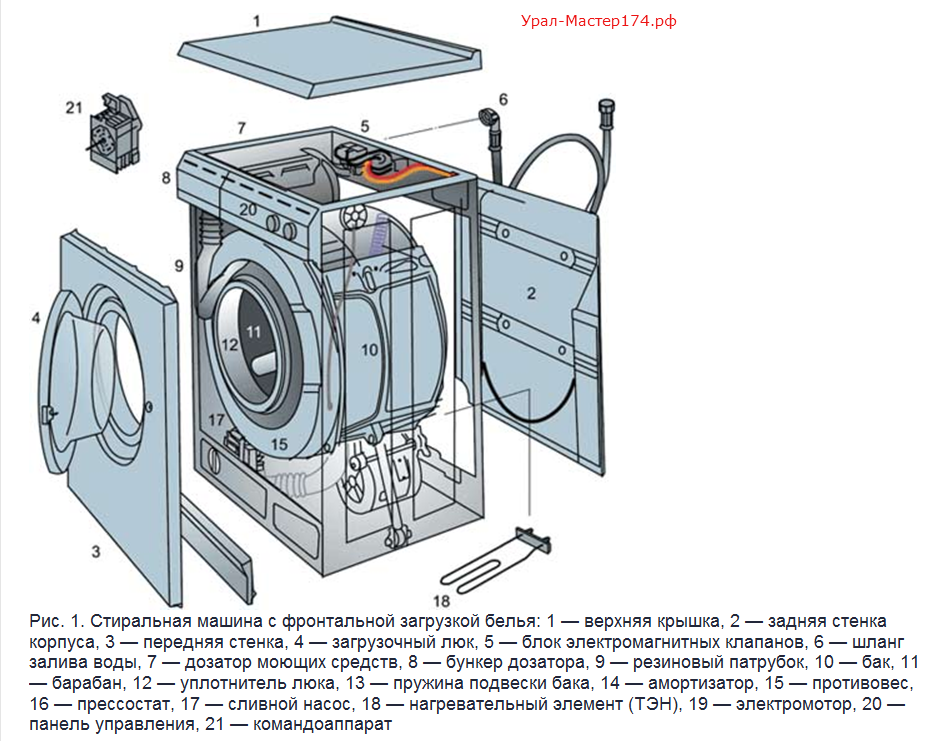

Чертеж устройства стиральной машины

Особенности бака и барабана

Так называются ёмкости, отвечающие за загрузку белья в Индезит. Сначала вода подаётся в бак, а затем она нагревается до определённой температуры. Моющее средство попадает в эту же ёмкость. Для этого обычно используются отверстия небольшого размера. Таким образом, вода вступает в контакт с бельём. Это главный принцип LG и других моделей.

Основной материал для изготовления барабанов – нержавеющая сталь. Бак может быть ещё и пластиковым. Это вариант с меньшим весом, более доступный по цене. Но недолговечность и хрупкость для многих остаются серьёзными недостатками. Баки чаще располагаются горизонтально, но бывают и наклонными.

Пластиковый бак

Как нагревается вода

За это отвечает специальный элемент, который называется тэн. Он устанавливается обычно в нижней части бака стиральной машинки. 1800-2200 Вт средняя мощность, на котором должно работать любое современное нагревательное устройство. Если машинка потребляет много энергии, то из-за нагревательного элемента. И он выступает в конструкции самым «слабым звеном».

Тэн

Коллекторный двигатель внутри барабана – самый распространённый вариант. Но есть и другие варианты, принцип у них почти одинаковый:

• бесколлекторные;
• асинхронные трёхфазные.

Более эффективным считается устройство, где не используются ремни.

ДвигательРасположение двигателя в стиральной машинке

Слив и набор воды.

Управляем процессом

Сигналы машинке подаёт модуль управления, они и помогают управлять процессом набора воды в стиральной машине. В этом процессе принимает активное участие электромагнитный клапан. Заливной шланг подключен к нему постоянно.

Шланги для слива

Ещё в стиральной конструкции есть электрический насос, отвечающий за слив воды. Эта деталь ещё получила название помпы. Управляет этим процессом тоже электронный модуль. За один рабочий цикл стирки вода сливается несколько раз. Сначала после того, как закончится основная стирка. А потом каждый раз после полоскания.

Сливной насос

Главное – чтобы всегда присутствовал открытый доступ к насосу, потому что его необходимо периодически чистить.

Подробнее о самом насосе

В большинстве современных моделей, в том числе, устройствах LG и Индезит, представляет собой разновидность электрического двигателя с небольшой мощностью. Состоит из крыльчатки, насаженной на вал. Сама крыльчатка размещается внутри герметичного корпуса, снабжённого двумя патрубками. Один нужен для забора воды, а второй – для слива. Это и есть основной принцип.

Какими техническими характеристиками обладает:

• эксплуатируется в воде с температурой не более 90 градусов;
• 1 метр – максимальный уровень подъёма воды;
• 20 литров в минуту – показатель производительности;
• 160 Ом плюс минус 5 процентов – сопротивление у обмотки;
• 30 Вт – показатель номинальной мощности.

Встроенная тепловая защита нужна для того, чтобы электрическая обмотка не была повреждена в результате перегрузки. Когда температура обмотки достигает 150 градусов, контакты размыкаются.

Электронный модуль для управления механизмами

Вся информация о работе стиральной машины отображается на специальном цифровом индикаторе. На экран высвечивается код ошибки, если присутствует какая-либо неполадка.

Каждый производитель разрабатывает свои модули для машинок. Бывают исключения из правил, но они встречаются редко. Существует условное деление на электронные модули первого и второго поколения. Приводные моторы чаще всего управляются электронными модулями первого поколения. Второе поколение отличается от других моделей расширенным набором функций.

Индикатор

Некоторые модули могут проводить тестирование в системе, чтобы выявлять возможные ошибки для исправления их в дальнейшем. В машинах индикация ошибок происходит по-разному.

Есть и так называемые модули третьего поколения. Их применяют только для стиральных машин, у которых команда аппарат отсутствует. Его функцию заменяют управляющая программа процессора, специальный селектор программ. Информация отображается с помощью светодиодов, либо ЖК экранов.

О дополнительных деталях

Противовесы фронтального типа присутствуют лишь у некоторых моделей. Это нужно, чтобы компенсировать дисбаланс. Форма и материал, вес таких вставок могут быть различными.

Противовес

Сами по себе противовесы – это блоки с достаточно большим весом. Они могут быть пластиковыми или бетонными. Последние обладают серьёзным недостатком – способностью разрушаться и крошиться со временем. Но чаще всего серьёзные проблемы возникают из-за крепления на противовесах. Из-за них посадочное место болтов разрушается.

Противовес для избежаний вибраций

Чтобы крутящий момент переходил от электродвигателя к барабану, нужен специальный ремень. Чаще всего для изготовления таких деталей применяют резину. Но некоторые производители ставят внутрь машин ремни из полиуретана, неопрена и нейлона.

Приводные ремни выпускаются в нескольких разновидностях:

• группы Z — ими снабжается практически каждое устройство из России;
• H — стоят в малогабаритных машинах;
• J — это схема для приспособлений с большими габаритами;
• 3 L — встречаются в зарубежных аналогах. LG, к примеру.

Приводной ремень

На валу барабана закрепляется колесо, которое называют ведомым шкивом барабана. Оно тоже участвует в передаче движения ремня привода. Диаметр данной конструкции определяет, каким будет максимальное число оборотов в машине во время работы. Алюминиевые сплавы – материалы большой хрупкости, из которых почти всегда отливают этот шкив. Это касается и моделей Ардо.

Амортизатор, пружины и реле, другие дополнения

Амортизаторы нужны, чтобы гасить колебания, возникающие из-за баков. С основанием соединяется одна из сторон. Другая сторона соединяется с баком. Подшипники изнашиваются гораздо быстрее, если амортизатор неисправен. Страдают и другие детали из-за этой проблемы. В результате повреждается двигатель во время работы.

АмортизаторыРасположение амортизатора для смягчения вибраций

Тепловая энергия — то, во что превращаются возвратно-поступательные движения поршней. Преобразование происходит внутри цилиндра. Невысыхающая смазка с повышенным трением покрывает прокладку амортизатора. Возвратная пружина отвечает за обратный ход поршня.

Крепление с пружинами также находится вверху. Корпус в устройстве и баки соединяются пружинами. Обычно оно состоит из 2-4 пружин и амортизаторов. Главная их задача – компенсация вибраций, возникающий внутри. Потому соответствующим образом владельцы подбирают характеристики амортизаторов, уровень жёсткости для пружин.

Реле – устройство, отвечающее за контроль уровня воды. Выглядит оно как разновидность короба цилиндрической формы. Деталь снабжается клеммами, контактами-переключателями. От резервуара высокого давления к этой части идёт трубка, отдельно подводятся провода.

Реле уровня воды (прессостат)

Об электродвигателях

В стиральных машинах используется несколько основных видов двигателей:

• трёхфазный шаговый — самый редкий. Им снабжаются машины Индезит премиум класса;
• асинхронные трёхфазные — отличаются работой без дополнительных шумов;
• коллекторные — самые простые модели. Их устанавливают в аппаратуре эконом-класса.

Виды двигателей

Обороты в минуту – главная характеристика для двигателя любой стиральной машинки, в том числе Индезит и LG. Именно они помогают понять, насколько эффективно работает устройство.

принцип работы автомата Индезит и Самсунг, схема модуля управления LG и Бош

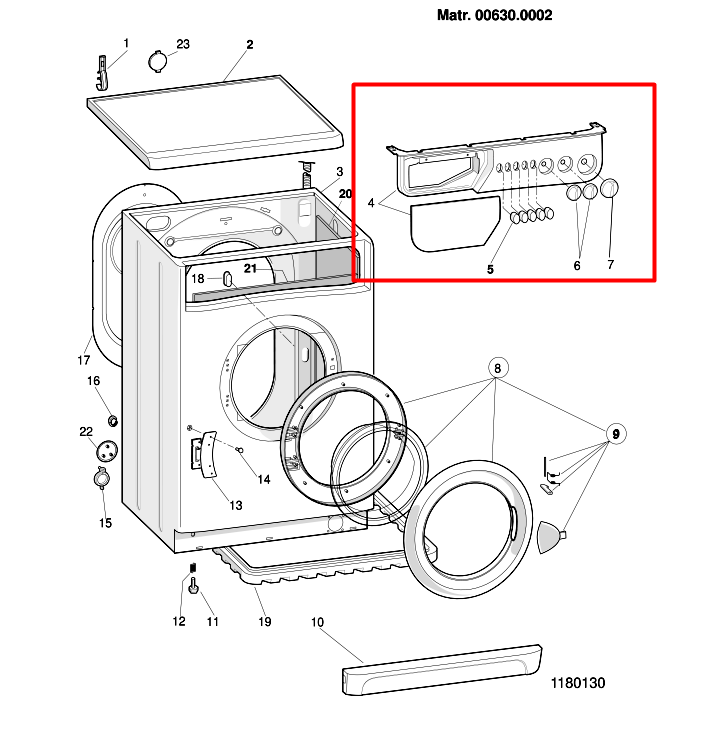

Прежде чем взять в руки инструмент, внимательно ознакомьтесь с устройством машинки по схеме в инструкции

Практически у каждого из нас дома есть стиральная машина, однако не все знают детали ее устройства, а ведь это может действительно заинтересовать истинного ремонтника. Иди же у вас появилась необходимость заняться ремонтом своей стиралки и появилась возможность ознакомиться с устройством. Не зависимо от того какой марки ваша стиральная машина, ее устройство будет практически идентичным. Разбираться в конструкции желательно каждому владельцу. Это позволит не только понять принцип работы техники, но и определить причину возникшей поломки.

Содержание материала:

• 1 Принцип работы стиральной машины автомат
• 2 Устройство стиральной машины Индезит и Самсунг
• 3 Рассматриваем устройство стиральной машины LG с прямым приводом
• 4 В чем заключается устройство стиральной машины Бош

Принцип работы стиральной машины автомат

Наверное, не будет ошибкой, если мы скажем, что каждый человек на земле знает о стиральной машине. Все ими пользуются, но далеко не каждый знает о принципе их работы. Строение стиральной машинки очень важная детали, ведь именно знание от того как она устроена поможет решить многие проблемы.

Основная часть стиральных машин имеет схожую констукцию

Весь процесс работы начинается с того что в машинку загружается грязное белье, порошок и выбираем программу для стирки, после этого нажимается кнопка запуска машинки. После этого схема модуля работает по команде и получает сигнал о том, что нужно приступать к работе. Алгоритм действий очень прост. Все команды передаются в нужное русло, они касаются всего насоса, слива, по ним работают все составные части и конечно же двигатель.

Процесс стирки в модуль заложен с момента сборки техники, поэтому он выполняется по определенному шаблону, который выбирает владелец.

Первым делом происходит блокировка люка, в него встроена убл, она создана для электронного блока, ее команда заключается в том, чтобы защитить внутренности барабана, в который загружается белье, после этого открывается клапан подачи воды. Данный процесс включает в себя подачу воды в приемник для порошка, чтобы смыть его в бак с водой. В вашей стиральной машинке присутствует некий датчик контроля над уровнем воды, как только вода достигает необходимой точки, клапан автоматически перекрывается. Все готово для стирки. Система дает сигнал о том, что можно начинать вращать механизм. Что же происходит внутри?

В данный момент барабан вращается, переворачивает белье и бултыхает воду при помощи специальных выступов. На белье оказывается механическое воздействие, которое создается в процессе ручной стирки, только все происходит быстрее и эффективнее. Стирка с такой машинкой одно удовольствие, ведь вам не приходится греть отдельно воду, все сделано уже за вас. Трубчатый электронагреватель, или ТЭН, который располагается на дне бака, нагревает воду в стиральной машинке до необходимой температуры, согласно заданной программе. После того, как машинка произведет нужное количество оборотов, вода уйдет с помощью сливного шланга, который расположен сзади, стирка будет окончена, а вы сможете получить чистое белье.

Устройство стиральной машины Индезит и Самсунг

Практически у каждого современного человека среди большого количества техники, есть стиральная машинка. Современные люди настолько привыкли к этому благу общества, что даже невозможно представить как раньше люди справлялись без этого чуда техники. Однако ответственный хозяин должен знать, что именно входит в устройство данных моделей или другой марки, например, Веко или Атлант.

Современные стиральные машины имеют электронную систему управления, позволяющую расширить возможности прибора

Знания об особенности конструкции вашей стиральной машинки могут помочь вам в дальнейшем не только определить вид поломки, но и приступить к самостоятельному ремонту не обращаясь в специализированные точки. Для того чтобы ознакомиться с особенностями конструкции изнутри, можно просмотреть фото. Если же ваша техника с вертикальной загрузкой, и вы не знаете как ее разобрать – поможет специальное видео.

Стиральные машинки марки Индезит и Samsung представляют собой сложные механизмы, которые усовершенствованы многими учеными и специалистами. Начать следует с того, что абсолютно любая техника состоит из корпуса, а именно передней и задней стенки, крышки, дна и передней панели. Кроме этого в состав стиралки входят множество сложных систем и узлов, датчики, которые отвечают за выполнение правильной работы, датчики которые контролируют уровень вибрации и другие необходимые функции.

Самой главной деталью в таких машинах как Индезит и Самсунг является электронный блок.

В его состав входит плата, модуль, программатор. Это главные детали, которые выполняют все действия совершенные внутри аппарата. Данный блок установлен за панелью управления. Именно эта деталь контролирует большое количество выполняемых функций, следит за правильной работой насосов, барабана, стирки и отжима.

Рассматриваем устройство стиральной машины LG с прямым приводом

Стиралки LG с прямыми приводами считаются самыми лучшими в современном мире техники. Однако далеко не каждый понимает, в чем заключается ее разница от устройства остальной современной техники, и насколько это важно.

Применение прямого привода уменьшило количество деталей и улучшило баланс барабана

Главным элементом каждой конструкции стиральных машин является привод.

Если раньше работа осуществлялась с помощью ремня, то в современных стиральных машинах марки LG существует технология, которая полностью исключает приведение барабана в активное состояние ремнем. Вся конструкция передает усилия на ротор путем воздушных зазоров. Сам мотор соединен с барабаном, это позволяет избежать звеньев и износа элементов, которые двигаются. Чтобы доказать надежность своей работы компания LG дает гарантию на работу своих стиралок до 10 лет.

В чем заключается устройство стиральной машины Бош

Многие задаются вопросом, зачем нужно знать устройство стиралки? Ответ более чем очевиден – чтобы при необходимости отремонтировать ее. Изучая устройство стиральной машины марки Bosch, мы можем научиться, не только разбирать ее, но и узнаем о ее слабостях. А если набраться достаточно опыта, можно провести ремонт абсолютно любого узла, который вышел из строя.

Известные производители стиральных машин используют технологии сбережения воды и электричества

Для того чтобы не усложнять понятия про устройство вашей домашней помощницы, можно ограничиться 4 основными группами , которые объединяют все механизмы.

А именно:

• Детали панели управления;
• Детали корпуса;
• Барабан, бак и электрика;
• Гидравлическая часть.

Эти 4 пункта включают в себя огромное количество различных элементов, о которых следует знать.

Приоритетной задачей ответственного владельца стиральной машины является узнать, в чем заключается функция каждой детали, а так же их нахождение в корпусе машинки Bosch.

Для начала следует рассмотреть панель управления. Она включает в себя целый ряд элементов.

Например:

• Внешний корпус с приемником для порошка, посадочные разъем, селектора и кнопки;
• Накладки с примечаниями на русском языке;
• Крепежные элементы и микросхемы;
• Сетевой конденсатор;
• Шнур электропитания;
• Защитный кожух для сетевого конденсатора;
• Селекторный механизм;
• Селектор, который переключает режимы стирки.

Корпус стиральной машинки марки Bosch является самым простым как в плане состава, так и в плане разборки. Для того чтобы провести демонтаж вам не нужно будет использовать специальные ключи. Создатели позаботились о простоте.

Самой главной частью всего механизма данной марки является электрика, барабан и бак. Именно в этих частях чаще всего возникают поломки, и именно с этими элементами приходится идти к специалистам.

Еще одной главной особенностью данной марки можно считать местонахождение амортизаторов. Они не относятся к стандартным, скорее их можно назвать фрикционными. Эта деталь очень редко ломается, однако если вдруг такое произойдет, заменить ее можно самостоятельно и очень быстро.

Как работает стиральная машина автомат (видео)

Итак, ознакомившись с конструкциями нескольких самых популярных стиральных машин, можно с большой уверенностью сказать, что вы справитесь с ремонтом без большого труда и лишних затрат на мастера. Особенно если производитель изначально позаботился о том, чтобы его детище поддавалось ремонту и все снималось и менялось на раз, проблем не возникнет. А что еще нужно начинающему мастеру? Только удача.

Примеры стиральной машины изнутри (фото)
