Устройство приточной вентиляции в квартире: виды, принцип работы, преимущества и недостатки

виды приточек и особенности их обустройства

Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.

Мы расскажем все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный метод. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентилирования и сложные технические системы. С учетом наших рекомендаций вы значительно улучшите условия проживания.

Содержание статьи:

• Воздухообмен – залог здорового микроклимата
• Способы повышения эффективности приточки
• Бюджетные варианты восстановления воздухообмена
  • Особенности разных видов оконных клапанов
  • Стеновая модель: устройство и монтаж
• Бесканальная принудительная вентиляция
  • Усовершенствованный стенной клапан
  • Бризер – компактная вентустановка с климат-контролем
  • Кондиционеры с подачей свежего воздуха
• Приточные канальные мульти-системы
  • Принцип работы комплекса с рекуперацией
  • VAV-система – вентиляция по потребностям
• Выводы и полезное видео по теме

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.

Независимо от выбранного способа , необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

• спальня, детская комната и гостиная – 30 куб.м/ч;
• кухня – 60-90 куб.м/ч;
• санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Галерея изображений

Фото из

Систему приточной вентиляции устанавливают, если естественному вентилированию через конструкции препятствуют не пропускающие воздух материалы и герметичные уплотнения на створках окон и полотнах дверей

Тип приточного устройства подбирают, ориентируясь на объемы помещений и на кратность воздухообмена, требующегося для формирования нормального микроклимата в квартирах

В формировании микроклимата и поставках свежего воздуха в квартиру используются приточные клапаны, бризеры и кондиционеры

По способу подачи воздуха в помещения все типы приточных устройство подразделяются на канальные и бесканальные. Вторые непосредственно нагнетают воздушный поток в комнату

В простейших вариантах приточных систем забираемый с улицы поток только фильтруется, но не подогревается/охлаждается

В рециркуляционных системах воздух подогревается перед подачей в помещение, фильтруется и дополняется свежей порцией с улицы

Движение воздуха в приточных системах стимулируется вентилятором, вмонтированным в расположенное на улице заборное устройство или в воздуховод

Поставляемый приточной системой воздух вытесняет из помещения отработанную воздушную массу, которая самопроизвольно выходит через оконные и дверные проемы или вытяжные отверстия

Приточная вентиляция в апартаментах

Миниатюрное стеновое устройство

Кондиционер с забором воздуха на улице

Устройство для бесканальной вентиляции

Простейший стеновой приточный клапан

Рециркуляционный канальный вариант

Энергозависимый приточный прибор

Самопроизводьный отток воздуха через проемы

Полноценная информация для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

• мероприятия, повышающие поступление воздуха без нагнетающих устройств;
• использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

• высокая производительность;
• возможность подогрева воздуха;
• автоматизация управления;
• достаточная шумоизоляция;
• дороговизна комплектующих элементов;
• сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав .

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Внутренний блок монтируется со стороны комнаты. Некоторые модели приточников комплектуется фильтром и клапаном, регулирующим пропускную способность устройства

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

• щелевые;
• фальцевые;
• накладные.

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Пропускная способность клапана не превышает 5 куб.м/ч. Для обеспечения подачи воздуха в большем объеме допустима установка нескольких клапанов на одно окно

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

Стеновая модель: устройство и монтаж

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Пластиковый воздуховод укомплектован следующими элементами:

• теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
• фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

Со стороны улицы стеновой воздуховод закрывается металлической решеткой и антимоскитной вставкой, а с внутренней стороны – декоративной крышкой с регулирующей ручкой

При выборе прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

С технологией монтажа стенового клапана наглядно ознакомит следующая фото-подборка:

Галерея изображений

Фото из

На высоте примерно 2 — 2,2 м от плоскости пола сверлим в стене отверстие. Буровой снаряд подбираем в соответствии с размером будущего вентиляционного канала

Дорабатываем отверстие сверлом меньшего диаметра, стараясь придать ему небольшой уклон в сторону улицы

В пробуренное и очищенное от пыли отверстие устанавливаем сначала утеплитель, выполненный в форме трубы, затем пластиковый воздуховод. Утеплитель обрезаем заподлицо с поверхностью, воздуховод должен выступать на 1 см

Нижнюю часть корпуса прикладываем к месту установки и отмечаем через имеющиеся в нем отверстия точки фиксации устройства

Закрепляем нижнюю часть корпуса на стене, пробурив в отмеченных точках отверстия. В корпусе размещаем имеющийся в комплектации фильтр

Защелкиваем на корпусе верхнюю его часть, оборудованную приспособлением для регулировки воздушного потока

Проверяем работоспособность системы и возможность регулировать объем воздушного потока, поступающего в комнату

С внешней стороны стены устанавливаем решетку с наклонно установленными ламелями, она защитит от насекомых и птиц

Шаг 1: Бурение отверстия для установки клапана

Шаг 2: Доработка отверстия сверлом

Шаг 3: Обустройство пробуренного отверстия

Шаг 4: Разметка для крепления корпуса клапана

Шаг 5: Установка фильтра в закрепленный корпус

Шаг 7: Установка крышки приточного клапана

Шаг 7: Проверка работоспособности системы

Шаг 8: Установка решетки со стороны фасада

Этап 1. Определение места. При выборе стены следует учесть некоторые нюансы:

• установку лучше осуществлять на несущей конструкции;
• оптимально – «выход» клапана на утепленную лоджию;
• лучше избегать монтажа со стороны проезжей части.

Производители клапанов обозначили рекомендуемые и нежелательные участки монтажа прибора. При установке важно учитывать вектор воздушного потока.

В первом варианте свежий воздух, попадая в квартиру, прогревается вверху и опускается вниз. Второй вариант – воздушные массы нагреваются от радиатора отопления

Этап 2. Подготовка и бурение стены. На внутренней стене разметить место под сквозное отверстие и начертить диаметр клапана.

Порядок бурения канала:

1. Выполнить стартовое сверление алмазной коронкой на глубину до 10 см.
2. Удалить мусор и зубилом выбить небольшую насечку для устойчивого размещения бура.
3. При бурении придерживаться уклона наружу – такое положение воздуховода предотвратит попадание дождевой воды вовнутрь устройства.

Работу лучше выполнять с помощником, который периодически будет смачивать участок бурения. Увлажнение снизит уровень пыли и убережет инструмент от перегрева.

Этап 3. Установка комплектующих клапана. Паз очистить от пыли и разместить в канал теплоизоляционный «рукав». Ввинчивающими движениями установить цилиндрический корпус прибора, а на нем закрепить мелкоячеистую решетку.

Изнутри стены фиксируется панель, кольцо с заслонками и фильтр. Финишный этап сборки – монтаж крышки с регулирующей ручкой

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Галерея изображений

Фото из

Перед началом работ по монтажу бризера размечаем на стене место для отверстия под устройство приточной вентиляции

Фиксируем кронштейнами на стене направляющие буровой машины. Устанавливаем их так, чтобы в сторону улицы был уклон примерно 1-2º

К валу буровой машинки присоединяем буровой снаряд с алмазной коронкой, предназначенной для бурения кирпичных и пенобетонных стен. Выбуриваем керн из стены и извлекаем его

Убираем из сформированного отверстия пыль после бурения, пользуясь промышленным пылесосом, или смываем ее из шланга

В очищенное от строительного мусора и пыли отверстие ставим пластиковый кожух

Совместим корпус с обустроенным отверстием и отметим на стене точки для крепления корпуса. Бурим отверстия под кронштейны, навешиваем прибор

Подключаем прибор к электропитанию, проверяем работоспособность системы и устройств регулировки потока

С внешней стороны стены ставим пластиковую решетку, если она не являлась частью пластикового корпуса

Шаг 1: Разметка отверстия для приточной вентиляции

Шаг 2: Установка направляющих буровой машины

Шаг 3: Крепление бура с алмазной коронкой

Шаг 4: Удаление пыли промышленным пылесосом

Шаг 5: Установка кожуха с пробуренное отверстие

Шаг 6: Монтаж корпуса с рабочей частью

Шаг 7: Подключение оборудования к электропитанию

Шаг 8: Крепление внешней решетки на отверстие

Кондиционеры с подачей свежего воздуха

95 % сплит-систем, представленных в продаже, работают со статическим воздухом.   В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.

Производители предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

• поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
• на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
2. Уличные воздушные потоки смешиваются с комнатным воздухом.
3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Приточные канальные мульти-системы

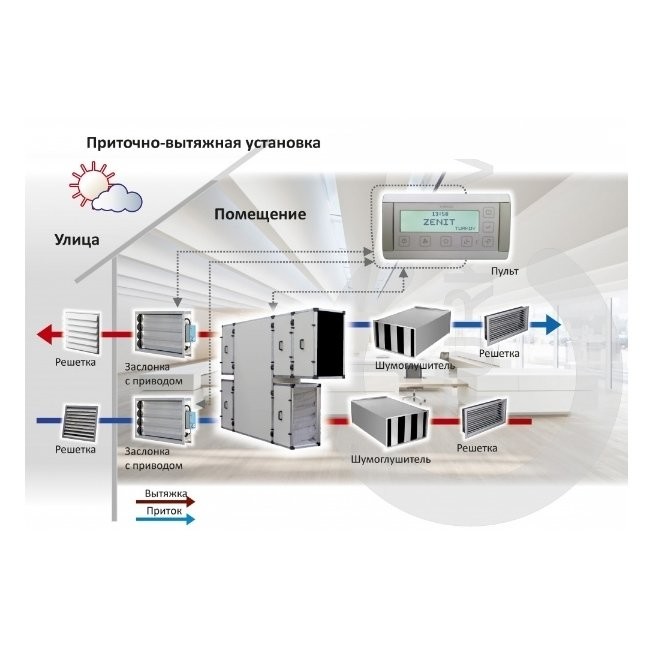

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

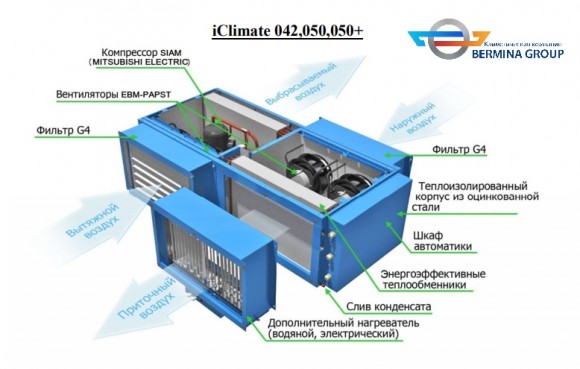

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом . Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

• свежий приточный и отработанный воздух не перемешиваются;
• вероятность обмерзания зимой;
• в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

Подробно об устройстве и принципе действия климатических установок с рекуперацией тепла написано , с которой мы советуем ознакомиться.

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

• отсутствие обмерзания оборудования;
• «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
• низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Выводы и полезное видео по теме

Видео #1. Технология установки приточника Aereco на эксплуатируемую оконную конструкцию:

Видео #2. Принцип функционирования приточной вентиляции с фильтрацией на примере бризера Тион:

Видео #3. Схема работы VAV-системы вентиляции в разных режимах:

При выборе способа организации воздухообмена в учет берутся многие параметры: ценовая политика оборудования, эффективность установки, особенности работы при разных погодных условиях, наличие опций фильтрации и нагрева воздушных масс.

Среди множества агрегатов оптимальный баланс стоимости и качества демонстрируют бризеры, специально разработанные для бытового применения в квартире.

Хотите рассказать о том, насколько эффективно работает вентиляция в вашем доме/квартире? Может быть, вы собственноручно улучшали вентилирование путем установки бризера или приточного клапана на створку окна? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь впечатлениями, мнением и фото по теме статьи.

Приточная вентиляция в квартире: ее особенности и расчет

Содержание

• 1 О приточной вентиляции и монтаже
• 2 Фильтрация приточного воздуха
• 3 Проверка работы естественной вентиляции
• 4 Заключение

При покупке долгожданного жилья люди пытаются обеспечить максимально комфортные условия для своего проживания. Комфорт это не только обустройство квартиры мебелью и бытовой техникой, но и создание благоприятного для здоровья микроклимата. Ниже мы расскажем, о том, как в этом может помочь вентиляция приточная в квартире.

От обустройства вентиляции зависит приток воздуха в вашей квартире, ведь воздух может не только отражаться на нашем настроении и работоспособности, но и нанести серьезный урон вашему организму. Обеспечить чистый воздух способна приточная вентиляция в квартире с фильтрацией.

Система приточной вентиляции в квартире необходима для обеспечения нормальных условий проживания, как и другие инженерные системы коммуникации. Данная система выполняет следующие функции:

• Поступление необходимого количества свежего воздуха в квартиру.
• Его очистка от пыли, а также насекомых.
• Охлаждает поступающий воздух в летний период, а зимой – подогревает.

Помимо вышеперечисленных она выполняет ряд других, более мелких функций, однако они считаются менее актуальными.

О приточной вентиляции и монтаже

Большинство из нас уверены, что тратиться на дорогие приточные установки не стоит потому, что можно просто открыть окно и впустить нужное количество свежего воздуха. Конечно же, все время держать окно открытым невозможно, особенно зимой. И не стоит забывать о том, что вместе с открытой форточкой в дом наряду со свежим воздухом влетают насекомые, пыль, выхлопные газы, от которых особенно мучаются люди, живущие близко к оживленной трассе. В этом случае выручит установка приточной вентиляции для квартиры.

Установка вентиляционного клапана (проветривателя) в окно ПВХ

Нам понадобятся следующие инструменты: фломастер или карандаш; крестовая отвертка; линейка и ножик.

Вариант проветривателя в пластиковых окнах

• Для начала открыть окно и вверху отметить расстояние на створке, равное длине клапана. Можно замерить линейкой, либо приложить сам приточный клапан.
• Осторожно вырезать часть уплотнителя в отмеченных пределах. Это можно легко срезать канцелярским ножом.
• На вырезанный участок монтируется клапан при помощи саморезов (два по краям и один в центре).
• Затем между саморезами наклеиваются другие уплотнители, белее тонкие, которые идут в комплекте с оконным клапаном.
• На раме, напротив клапана, также заменяется штатный уплотнитель на новый из комплекта. Тонкие уплотнители не соприкасаются, а в образовавшийся зазор свободно поступает воздух с улицы.

Варианты установки будут зависеть от модели клапана и его комплектации.

Установка приточного клапана

Какие существуют способы дополнительного притока воздуха в квартиру? Самым простым способом улучшить вентиляцию в квартире является врезка в форточку вентилятора или установка приточного клапана в стену. Приточный клапан – самое простое устройство, которое можно вполне установить самостоятельно, не обращаясь за помощью к специалистам. Кстати, он не требует подключения к электросети.

Приточный клапан без вентилятора

Модельный ряд приточных клапанов очень велик. Начинается он от самых обычных шумозащитных, а заканчивается автоматическими устройствами, которые реагируют на изменение влажности в квартире. Последние, в свою очередь, позволяют проветрить помещение, не открывая окно. При достижении показателя «Норма» он автоматически закрывается. Безусловно, врезка в стену будет дорогой и трудоемкой, но оно того стоит. Причем установить можно как готовый, так и сделанный вручную клапан.

Пошаговая инструкция по монтажу приточного клапана в стену

1. Намечаем место установки.
2. Вырезаем проем в стене чуть больше, чем воздуховод клапана.
3. В проем вставляем обернутый теплоизоляцией воздуховод.
4. Зазор заполнить герметиком или пеной.
5. Удаляем лишнюю монтажную пену.
6. Собираем сам клапан.

Место установки приточного клапана можно выбрать любое. Рекомендованная установка на уровне верхней трети окна, т.е. как форточка.

Фильтрация приточного воздуха

Приточная вентиляция в квартире с фильтрацией очищает входящие воздушные массы и имеет несколько конструкций, требующих для установки знаний и времени.

Система функционирует автоматически, и это очень удобно, так как проживающим не нужно думать о ее управлении.

Приточная установка с фильтрацией

Включается и выключается она самостоятельно, потому что в нее встроены специальные датчики, которые могут определить влажность воздуха в квартире, а также его загрязненность.

Приточная вентиляция в квартире с фильтрацией. Такая установка состоит из:

• Система автоматической регулировки.
• Вентилятор.
• Воздушный клапан, защищающий установку от случайного попадания воздуха, когда она «спит».
• Воздуховод.
• Фильтры, обеспечивающий отчистку воздуха.
• Решетка.
• Звукоизолятор.

Приточная вентиляция для квартиры с фильтрацией имеет сборную или моноблочную установки. Основное отличие их между собой: цена, размер, способ установки, а также различный функционал. Эта компактная система занимает мало места. Она поставляет в помещение очищенный воздух, а при наличии дополнительных функций и охлаждает его.

Также существуют модели с подогревом.

Для установки теплообменника монтаж вряд ли обойдется одним днем, т.к. нужно сверлить несущую стену, вешать оборудование и тянуть короба вент каналов. Помимо этого, приточная установка подключается к электрической сети.

Схема работы теплообменника

Устанавливать заводскую моноблочную систему можно во всех помещениях, где постоянно находятся люди. Ее небольшой размер и бесшумная работа делают данную установку привлекательным для жильцов квартир. Еще одно достоинство компактной установки: не обязательно заказывать проект и делать расчет, а также пусконаладочные работы.

Такая система устанавливается под окном или же сбоку от окна. Также она должна находиться в свободном доступе.

Как сделать приточную вентиляцию в квартире? Вот, например, инструкция по монтажу: приточная вентиляция в квартире своими руками или установка компактной приточной камеры.

Сначала формируют в стене проем, совпадающий с каналом. Для этого понадобится специальный инструмент, который не найдешь в каждом доме – оборудование для сверления из алмазной крошки. Далее утепляют канал и делают шумоизоляцию. Следующим этапом канал воздухозабора соединяют с основным блоком и фиксируют в стене крепежными деталями, которые входят в комплект по сборке.

Проверка работы естественной вентиляции

Безусловно, перед тем как въехать в квартиру мы не задумываемся об устройстве вентиляции, это была забота застройщика и проектировщика. В ходе строительства многоэтажки монтируют вентиляционные каналы, которые выходят в санузел и кухню. Приток чистого, а также устранение загрязненного воздуха происходит естественным путем. Свежий воздух поступает из форточки, открытого окна или двери, а выход отработанного через тот самый вентиляционный канал.

Насколько хорошо функционирует для вашей квартиры центральный вентиляционный канал можно проверить самому. Приоткрыть окно в любом помещении, взять полоску тонкой бумаги, приблизительно 4*25 см и поднести к вентиляционной решетке на 10 см. Свободный конец полоски засасывает — система работает хорошо, а если плохо затягивает – то следует прочистить систему.

Использовать для проверки тяги подожжённую спичку запрещено Правилами пожарной безопасности, т.к. в шахте может быть газ и тогда разрушительных последствий не избежать.

Когда в квартире плотные окна и двери, а дополнительная приточка воздуха отсутствует, нарушается принцип работы естественной вентиляции. Без поступления воздуха извне общедомовые вентканалы перестают функционировать.

Какие параметры учитываются

Перед тем как сделать монтаж приточной вентиляции с фильтрацией нужно определиться, исходя из расчетов, какой именно вентилятор или клапан вам необходим.

Расчет воздухообмена сделать очень легко:
На 1 кв.м площади поток воздухообмена должен составлять не менее 3 куб.м в час, а на 1 человека – 30 куб.м в час.

Вентиляторы подбираются по мощности. Для квартиры достаточно вентилятора с производительностью до 500 куб. м/час.
По результату расчета, можно легко составить проект «вентиляция квартиры».

Заключение

Можно полностью утверждать, что приточная вентиляция в квартире с фильтрацией выполняет все необходимые задачи и обеспечивает формирование благоприятного климата в доме. С такой установкой у вас никогда не будет болеть голова от духоты, а самочувствие и настроение всегда будут прекрасными.

В проветриваемой спальне, детской, офисе, лучше спится и работается. Если вы решили сделать вентиляцию квартиры самостоятельно, то перед покупкой оборудования нужно учесть размер помещения, количество человек в нем находящихся большую часть времени. Если расчет сделать верно, то установка приточной вентиляции в квартире создаст прекрасный микроклимат.

видов морилок и особенности их расположения

Правильно организованная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточного поступления свежего воздуха и приходится искать альтернативные пути улучшения приточной вентиляции.

Мы расскажем вам все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный способ. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентиляции и сложных технических систем. Опираясь на наши рекомендации, вы значительно улучшите свои жилищные условия.

Содержание статьи:

• Воздухообмен – залог здорового микроклимата
• Способы повышения эффективности воздухопритоков
• Бюджетные варианты восстановления воздухообмена
  • Особенности различных видов оконных клапанов
  • Стеновые модель: устройство и установка
• Бесканальная принудительная вентиляция
  • Усовершенствованный настенный клапан
  • Бризер — компактная приточно-вытяжная установка с климат-контролем
  • Кондиционеры Fresh Air
• Приточные канальные мультисистемы
  • Принцип работы комплекса с рекуперацией
  • Система VAV — вентиляция по необходимости
• Выводы и полезное видео по теме

Обмен воздуха — ключ к здоровому микроклимату

Для нормальной работы квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентиляционных каналов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточках и паропроницаемом материале стен.

После установки герметичных стеклопакетов схема вентиляции дает сбой — перекрывается канал подачи воздуха в квартиру, снижается перепад давления и выхлопные газы застаиваются в помещении.

Схема естественной циркуляции: 1 — приток воздуха через щели оконных рам, 2 — движение притока воздуха через щели порога, 3 — отвод отработанного воздуха по вентиляционным каналам. Естественная циркуляция основана на разнице температуры и давления внутри и снаружи здания

Многие жители квартир сталкиваются с негативными факторами, свидетельствующими о проблемах с системой вентиляции:

1. Ухудшение качества воздуха. Дома не хватает кислорода, из-за избытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и усталость.
2. Застой неприятных запахов. В «консервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в ванной перестают полноценно функционировать.
3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения пропитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то возрастает вероятность аллергических и вирусных заболеваний.

Невозобновляемая затхлая атмосфера стимулирует развитие болезнетворных грибов, клещей-паразитов и бактерий. Пожилые люди и маленькие дети очень быстро реагируют на ухудшение качества воздуха.

Восстановление интенсивности воздушного потока решает эти проблемы.

Независимо от выбранного способа необходимо обеспечить следующие нормы воздухообмена на одно жилое помещение:

• спальня, детская и жилая комнаты — 30 м3/ч;
• кухня — 60-90 куб.м/ч;
• Санузел — 25-50 м.куб/ч.

Требования к подаче воздуха на кухню зависят от типа установленной печи. Точные нормы для ванной комнаты определяются исходя из совместного или раздельного использования туалета и ванной комнаты.

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленных нормативных показателей для населенных пунктов

Если помещение не эксплуатируется для постоянного проживания, то минимальная кратность воздухообмена для жилых и нежилых помещений снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Фотогалерея

Фото

Вентиляционная система устанавливается, если естественной вентиляции через конструкции препятствуют воздухонепроницаемые материалы и герметичные уплотнения на створках окон и дверных полотнах

Тип приточных устройств выбирают, ориентируясь на объем помещений и на частоту воздухообмена, необходимую для формирования нормального микроклимата в квартирах

Приточные клапаны, сапуны и кондиционеры применяют при формировании микроклимата и подачи свежего воздуха в квартиру

По способу подачи воздуха в помещения все виды приточных устройств делятся на канальные и бесканальные. Вторые непосредственно нагнетают воздух в помещение.

В простейших вариантах приточных систем поток, забираемый с улицы, только фильтруется, но не нагревается/охлаждается

В рециркуляционных системах воздух нагревается перед подачей в помещение, фильтруется и дополняется свежей порцией с улицы

Движение воздуха в приточных системах стимулируется вентилятором, установленным в наружном приточном устройстве или в воздуховоде

Воздух, подаваемый приточной системой, вытесняет из помещения отработанную воздушную массу, которая самопроизвольно выходит через оконные и дверные проемы или вытяжные отверстия

Приточная вентиляция в квартире

Миниатюрный настенный блок

Кондиционер с забором наружного воздуха

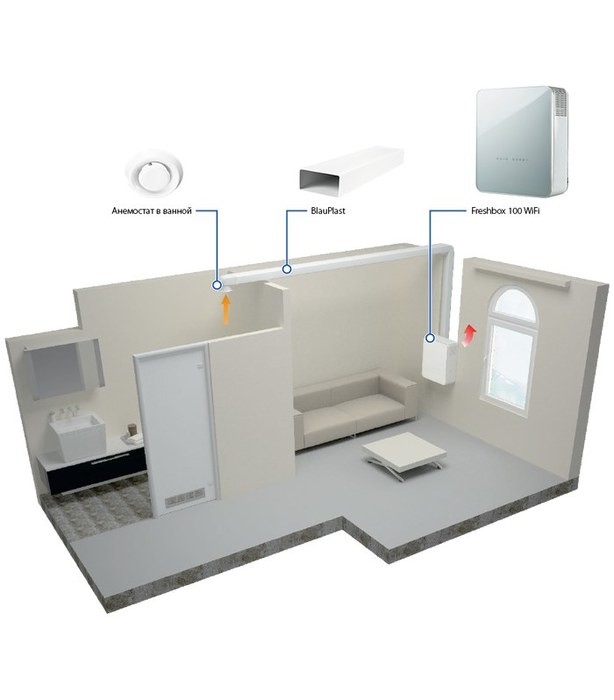

Устройство бесканальной вентиляции

Простейший настенный приточный клапан

Вариант рециркуляционного канала

Самодельный блок подачи воздуха

через вытяжку 900 проемы

Полная информация по устройству и модернизации вентиляции дана в данной статье. Рекомендуем ознакомиться с полезной информацией.

Способы повышения эффективности воздухозаборников

Различные методы, направленные на повышение эффективности приточной вентиляции, делятся на две основные категории:

• меры, увеличивающие расход воздуха без напорных устройств;
• использование систем принудительной вентиляции.

К первой группе относятся: ручная или автоматическая вентиляция, установка оконного или настенного клапана.

Ручная вентиляция. Открытие окна на 15 минут с частотой 3 часа. Применить метод на практике практически невозможно – нет времени или некому постоянно открывать и закрывать окно. Альтернативой является открытие створки в режиме микропроветривания.

Недостатком этого способа является то, что пыль с улицы и шум проникают в квартиру через щели в квартире. Зимой при микровентиляции помещение постепенно охлаждается.

Автоматическое проветривание. На створку окна установлен сервопривод. Устройство запрограммировано на открывание транца через заданные промежутки времени или оснащено датчиком погоды.

«Умный» механизм реагирует на изменение влажности и изменение атмосферы – во время дождя, сильного ветра или снега датчик сработает и окно закроется самостоятельно.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления в помещении сработает привод и откроется створка

Автоматический способ проветривания имеет те же недостатки, что и ручной способ.

Оконный и настенный клапан. Накладные и встроенные приточные клапаны выполняют одну и ту же функцию – открывают доступ потоков свежего воздуха в помещение. Разновидности клапанов отличаются своими характеристиками и технологией монтажа.

Настенные модели клапанов более производительны, их целесообразно использовать в просторных помещениях. Витрины подходят для компактных помещений

Установка более сложная, чем установка воздухозаборника на створку окна, так как требует сверления сквозного отверстия в несущем конструктивном элементе здания. Изделия для окон дешевле настенных аналогов.

Аппараты бесканальные для принудительной подачи воздушных струй:

1. Вентиляторы. По сути, это тот же настенный вентиль только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температура, давление), а определяется исключительно производительностью вентилятора.
2. Сапуны. В отличие от вентиляторов установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительным плюсом является наличие климат-контроля. Пользователь устанавливает комфортную температуру, а «умный» прибор автоматически нагревает воздух.
3. Кондиционеры с дополнительной подачей воздуха. Многофункциональные двухблочные сплит-комплексы со смешением воздуха снаружи оборудованы воздуховодом, соединяющим оба здания, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работают на подачу воздуха в одно помещение. Для комплексного восстановления приточной функции вентиляции сразу в нескольких помещениях применяют канальные системы.

За воздуховодами нужно ухаживать еще на стадии ремонта. В противном случае придется демонтировать отделку или создать фальшкороб для прокладки вентиляционных каналов

Характеристики канальных систем подачи:

• высокая производительность;
• возможность подогрева воздуха;
• автоматизация управления;
• достаточная звукоизоляция;
• высокая стоимость комплектующих;
• сложность монтажа.

Канальная вентиляция в квартирах устанавливается редко. Приоритетные области применения: офисы, коттеджи и общественные помещения.

Вы узнаете, как проверить работоспособность стеновых и оконных вентиляционных клапанов, прочитав .

Бюджетные варианты восстановления воздухообмена

Настенные и оконные клапаны не имеют вентилятора. Приток воздуха происходит за счет разницы уличного и «домашнего» давления. Обязательным условием работоспособности потолочных приточных устройств является хорошая вытяжная вентиляция.

Особенности разных типов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник установлен снаружи рамы. Внешний блок оснащен козырьком и решеткой, препятствующей попаданию внутрь насекомых. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного протекания воздушного потока.

Внутренний блок монтируется сбоку комнаты. Некоторые модели воздухозаборников оснащены фильтром и клапаном, регулирующим пропускную способность устройства

По конструкции и способу установки различают следующие климатические устройства:

• щелевые;
• в сложенном виде;
• путевые листы.

Модели с прорезями. Производительность агрегата достигает 20 кубометров в час — воздушная масса проходит через микроотверстие высотой до 1,6 см и шириной до 4 см. Устройство состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Складные клапаны. Это самый доступный и простой способ проветрить помещение. Поток воздуха через щели в притворе. Главный плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К дополнительным преимуществам фальцевых моделей относятся: низкая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств стекла ПВХ и возможность автоматизации.

Производительность клапана не более 5 куб.м/час. Для обеспечения большего объема подачи воздуха на одно окно можно установить несколько клапанов

Потолочные климатические изделия. Этот вариант редко реализуется в домашних условиях из-за сложности монтажа – клапан вставляется на этапе сборки стеклопакета. Кроме того, продукт ухудшает тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/час.

В простейших моделях оконных воздухоприемников размер щели, а, следовательно, и интенсивность притока воздуха выбирается вручную — регулируется положение заслонки. Высокотехнологичные устройства оснащены датчиками влажности и вибрации атмосферы.

Настенная модель: устройство и установка

Внешне настенный вентиль напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Воздуховод пластиковый комплектуется следующими элементами:

• слой теплоизоляционный — «рукав» проходит через всю опоку, предотвращая промерзание стены и снижая шумовое воздействие с улицы;
Фильтр
• — расположен на выходе из воздуховода, осуществляет грубую очистку воздуха.

В некоторых моделях перед фильтром ставится уплотнительное (силиконовое) кольцо с демпферами. Назначение детали – выравнивание потоков воздуха в ветреную погоду.

С уличной стороны стеновой воздуховод закрывается металлической решеткой и москитной сеткой, а с внутренней стороны декоративной крышкой с регулировочной ручкой

При выборе В первую очередь, мощность и «рабочую» температуру единица оценивается. В среднем производительность настенного климатического изделия составляет 40 кубометров в час. Этого значения достаточно для проветривания помещения площадью 13 кв.м.

Диапазон рабочих температур указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, препятствующие образованию конденсата и появлению ледяной пробки в канале.

Следующая фотоподборка наглядно ознакомит с технологией монтажа настенного клапана:

Фотогалерея

Фото

На высоте примерно 2 — 2,2 м от плоскости пола просверливаем отверстие в стене. Подбираем сверло по размеру будущего вентиляционного канала

Дорисовываем отверстие сверлом меньшего диаметра, стараясь придать ему небольшой уклон в сторону улицы

В просверленное и обеспыленное отверстие устанавливаем сначала нагреватель, выполненный в виде трубы, затем пластиковый воздуховод. Утеплитель срезаем вровень с поверхностью, воздуховод должен выступать на 1 см

Прикладываем нижнюю часть корпуса к месту установки и через отверстия в нем отмечаем места фиксации устройства

Закрепляем нижнюю часть корпуса к стене, просверлив отверстия в отмеченных точках. В корпусе размещаем имеющийся фильтр

Защелкиваем верхнюю часть, оснащенную устройством для регулировки потока воздуха

Проверяем работоспособность системы и возможность регулировки объема поступающего в помещение потока воздуха

С внешней стороны стены устанавливаем решетка с наклонными ламелями, защитит от насекомых и птиц

Шаг 1: Просверлите отверстие для установки клапана

Шаг 2: Уточните отверстие дрелью

Шаг 3: Просверлите отверстие

Шаг 4: Разметка для монтажа корпус клапана

Шаг 5. Установите фильтр в неподвижный корпус

Шаг 7. Установка крышки подающего клапана

Шаг 7. Проверка работоспособности системы

Шаг 8. Установка решетки спереди место. При выборе стены следует учитывать некоторые нюансы: монтаж

• лучше производить на несущую конструкцию;
• оптимальный — «выход» клапана на утепленную лоджию;
• лучше избегать монтажа с проезжей части.

Производители клапанов указали рекомендуемые и нежелательные места установки. При установке важно учитывать вектор воздушного потока.

В первом варианте свежий воздух, попадая в квартиру, прогревается и уходит вниз. Второй вариант — подогрев воздушных масс радиатором отопления

Этап 2. Подготовка стен и сверление. Отметьте место под сквозное отверстие на внутренней стенке и начертите диаметр клапана.

Порядок сверления каналов:

1. Выполните первичное сверление алмазной коронкой на глубину 10 см.
2. Удалите мусор и сделайте небольшую выемку для стабильного размещения сверла.
3. При сверлении придерживайтесь внешнего уклона – такое положение воздуховода предотвратит попадание дождевой воды в устройство.

Работу лучше выполнять с помощником, который будет периодически смачивать сверлильную секцию. Увлажнение уменьшит количество пыли и защитит инструмент от перегрева.

Этап 3. Установка арматуры клапана. Очистите канавку от пыли и поместите в канал теплоизоляционную «рукавку». Установите цилиндрический корпус прибора отверточными движениями, и закрепите на нем мелкоячеистую решетку.

Панель, кольцо с заслонками и фильтр крепятся с внутренней стороны стены. Завершающий этап сборки — установка крышки с регулировочной ручкой

Бесканальная приточная вентиляция

Причочки данной категории считаются лучшим решением проблем с подачей свежего воздуха в многоэтажную квартиру и частный дом. Они достаточно мощные, не зависят от погодных изменений, а их установка не вызывает особых трудностей.

Усовершенствованный настенный клапан

Настенный проветриватель с импульсом воздушного потока является модернизированным аналогом настенного приточного клапана. Принципиальным отличием конструкции является наличие вентилятора, который нагнетается потоком воздуха.

Механический расход определяется скоростью вентилятора. Количество потребляемой энергии и шумовые характеристики зависят от выбранного режима.

Принцип работы проветривателя:

1. Вращающиеся лопасти вентилятора наддувают уличный воздух.
2. Проходя по воздуховоду, воздушные массы очищаются и попадают в квартиру.
3. Вытяжной воздух направляется к вытяжным каналам и выбрасывается через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен фильтрами разного типа.

Вентилятор работает даже с малоэффективной вытяжной системой. Принудительная подача увеличивает давление воздуха, что положительно сказывается на производительности вытяжки.

Бризер — компактная приточно-вытяжная установка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Устройство одновременно решает несколько задач: подает чистый воздух и нагревает его до заданных температурных значений.

Основная область применения бризеров — жилые помещения, то есть коттеджи, частные дома и квартиры. Устройство также востребовано в небольших офисах

Бризер представляет собой технически сложное устройство с возможностью климат-контроля и системой управления. Компоненты вентиляционной установки:

1. Воздухозаборник с решеткой — защищает устройство от проникновения внутрь насекомых и дождевой воды.
2. Изолированный воздуховод представляет собой герметичный воздуховод, обеспечивающий поток воздуха. Теплоизоляционный вкладыш предотвращает промерзание стены и снижает уровень шума.
3. Заслонка автоматическая — открывает канал для притока уличного воздуха после включения устройства и закрывает после выключения. Элемент предотвращает утечку холодного воздуха в квартиру.
4. Вентилятор отвечает за количество всасываемого воздуха с улицы.
5. Блок связи и система управления – это «мозги» бризера, отвечающие за все рабочие процессы устройства.

Компактная установка оснащена полной системой фильтрации. Каскад фильтров реализует три степени очистки.

Фильтр грубой очистки — удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задерживает частицы размером 0,01-0,1 мкм, в том числе споры плесени и бактерии. Фильтр АК — угольная фильтрация дыма, запахов и промышленных выбросов

Бризер — оптимальное решение для создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушной массы от атмосферной пыли. Процесс установки достаточно прост:

Фотогалерея

Фото

Перед началом установки сапуна размечаем на стене место для отверстия под вентиляционную установку

Фиксируем направляющие сверлильного станка с кронштейны на стене. Устанавливаем их так, чтобы был уклон примерно 1-2º в сторону улицы

К валу сверлильного станка прикрепляем сверло с алмазной коронкой, предназначенное для сверления кирпичных и пенобетонных стен. Высверливаем из стены керн и извлекаем его

Из образовавшегося отверстия после сверления удаляем пыль с помощью промышленного пылесоса, либо промываем из шланга

В очищенное от строительного мусора и пыли отверстие кладем пластиковый корпус

Совместим корпус с оборудованным отверстием и отметим на стене точки крепления корпуса. Сверлим отверстия под кронштейны, вешаем устройство

Подключаем прибор к электропитанию, проверяем работоспособность системы и устройств контроля потока

С внешней стороны стены ставим пластиковую решетку, если она не была частью пластикового корпуса

Шаг 1: Разметка вентиляционный вход

Этап 2: Установка направляющих сверлильного станка

Этап 3: Крепление сверла с алмазной коронкой

Этап 4: Удаление пыли промышленным пылесосом

Этап 5: Установка кожуха с просверленным отверстием

Шаг 6: Монтаж корпуса с рабочей частью

Шаг 7: Подключение оборудования к сети

Шаг 8: Установка внешней решетки в отверстие

Кондиционеры Fresh Air

Работает 95% сплит-систем, имеющихся в продаже со статическим воздухом. Они постоянно перерабатывают атмосферу закрытого помещения. Типовые кондиционеры выполняют свою основную задачу и в помещении становится прохладнее. Однако свежего воздуха от их работы не добавляется.

Производители предложили собственное решение проблемы нехватки свежего воздуха и разработали кондиционеры со смешиванием воздуха с улицы.

Конструктивные особенности сплит-системы с прошивкой:

• забор воздуха осуществляется через воздуховоды, идущие от внешнего блока к внутреннему;
• на ул. корпус предусмотрена турбина с системой фильтрации, отвечающая за подачу и очистку воздуха.

Некоторые модели приточно-вытяжных установок оснащены кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух через мембранную мембрану, отделяющую молекулы кислорода от других газообразных веществ. В результате концентрация кислорода увеличивается

Принцип работы «сплит-системы со смесью»:

1. Свежий воздух через всасывающий вентилятор поступает по воздуховоду в испарительный (внутренний) блок.
2. Потоки уличного воздуха смешиваются с комнатным воздухом.
3. После фильтрации и дополнительной обработки (охлаждение, нагрев) воздух поступает в помещение.

Несмотря на хорошую идею технологов, такие модели климатических систем не пользуются большим спросом. Кондиционеры с притоком воздуха работают громко и не способны обеспечить полноценное проветривание квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% выше цены обычного кондиционера.

Приточно-вытяжные мультисистемы

Канальная вентиляция представляет собой комплекс воздуховодов, проложенных во всех помещениях. Сердцем системы является приточное оборудование, расположенное на входе.

Схема устройства и работы вентиляции определяется типом вентиляционной установки. Наметим особенности двух наиболее экономичных и эффективных способов организации воздухоснабжения: вентиляция с рекуперацией и использование установок ВАВ.

Принцип работы комплекса с рекуперацией

Рекуператор является составной частью . Теплообменник позволяет значительно снизить энергозатраты, обеспечивая передачу тепла от нагретого вытяжного воздуха к холодным входящим потокам.

Для функционирования рекуператора кроме приточного воздуховода требуется установка вытяжных воздуховодов, что влияет на стоимость системы. КПД некоторых теплообменников достигает 95%

В системах вентиляции устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой картридж, устанавливаемый в воздуховод. Воздушные потоки «разрезаются» блоком пластин. С одной стороны пластины проходит теплый воздух, а с другой холодный. В результате теплообмена образуется конденсат, который необходимо удалять.

Особенности пластинчатых рекуператоров:

• приточный и вытяжной воздух не смешиваются;
• вероятность замерзания зимой;
• в рекуператорах из паропроницаемых тонких пленок не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Рекуператоры роторные. Принцип перераспределения тепла основан на вращении барабана, по которому движутся разнонаправленные воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда нагретая часть ротора попадает в поток холодного подвода, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры компактны по размеру и обладают высокой энергоэффективностью. Недостатком этого устройства является частичное смешивание грязного и свежего воздуха. В мороз нежелательно выключать роторные модели

Подробно об устройстве и принципе работы систем кондиционирования с рекуперацией тепла написано , с чем советуем ознакомиться.

Система VAV – вентиляция по мере необходимости

Установка с переменным объемом воздуха (VAV) – эффективная система вентиляции, обеспечивающая приток и нагрев воздуха с минимальным потреблением энергии. Комплекс позволяет настраивать параметры и режим вентиляции для каждого помещения отдельно.

Стандартная система вентиляции подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность системы VAV выбирается пользователем в зависимости от конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Предположим, что комплекс с максимальной производительностью 300 куб.м в час обслуживает две комнаты: спальню и гостиную. Если бы зимой не хватало мощности калорифера для нагрева воздушного потока до комфортной температуры, то в случае обычной вентиляции пришлось бы снижать общую производительность. В результате в обеих комнатах будет душно.

Работу VAV-системы можно регулировать: днем ​​подавать воздух в гостиную, а ночью — в спальню. В каждой комнате есть отдельный выключатель вентиляции

Регулировка производительности позволяет экономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию, система VAV имеет и другие преимущества:

• отсутствие морозильного оборудования;
• «Отработка» выводится через существующие вентиляционные каналы, поэтому нет необходимости обустраивать сеть вытяжных каналов;
• низкая стоимость эксплуатации.

Недостатком ВАВ-вентиляции является высокая стоимость оборудования и сложность сборки и наладки работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Выводы и полезное видео по теме

Видео №1. Технология установки приточки Aereco на эксплуатируемую оконную конструкцию:

Видео №2. Принцип функционирования приточной вентиляции с фильтрацией на примере Тион бризер:

Видео №3. Схема работы системы вентиляции VAV в разных режимах:

При выборе способа организации воздухообмена учитываются многие параметры: ценовая политика оборудования , экономичность установки, особенности эксплуатации при разных погодных условиях, наличие опций фильтрации и подогрева воздушных масс.

Среди множества агрегатов оптимальное соотношение стоимости и качества демонстрируют бризеры, специально разработанные для бытового использования в квартире.

Хотите рассказать о том, как эффективно работает вентиляция в вашем доме/квартире? Возможно, вы сами улучшили вентиляцию, установив сапун или приточный клапан на створку окна? Пожалуйста, пишите комментарии в блоке ниже, делитесь своими впечатлениями, мнениями и фотографиями по теме статьи.

как сделать эффективную систему

Независимо от того, делается вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Вы можете самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большую часть работ, что приведет к значительной экономии средств. А как это сделать — подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организации притока свежего воздуха.

Содержание статьи:

• Нормативные требования к вентиляции квартир
  • Правила расчета минимального воздухообмена
  • Как обеспечить циркуляцию воздуха?
• Создание условий для работы вытяжки
  • Проверка работы вентиляционной шахты
  • Установка вытяжных отверстий
• Управление притоком
  • Снижение герметичности оконных блоков
  • Монтаж пристенной вентиляции
• Монтаж канальных систем воздухообмена
  • Основные правила проектирования воздуховодов
  • Особенности монтажа пластиковых коробов
• Выводы и полезное видео по теме

Нормативные требования к вентиляции квартир

Поскольку воздухообмен напрямую влияет на качество жизни, были проведены научные исследования по определению его оптимальных параметров, результаты которых отражены в нормативных актах.

Основным документом, регламентирующим организацию вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуальная редакция СНиП 31-01-2003 .

Правила расчета минимального воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать, используя данные таблицы 9.1. СП 54.13330.2016 .

В расчетах нельзя просто суммировать цифры. Для жилых помещений под воздухообменом понимают поступление воздуха извне и его отток в кухню, ванную и т. д., а для технических помещений — приток из жилых помещений и выпуск за пределы квартиры.

Следовательно, необходимо отдельно рассчитать необходимые объемы притока и отвода, чтобы в результате взять максимальное значение этих двух величин.

Есть одно предостережение. Проектировщик многоквартирного дома обязан рассчитать величину притока для расчета теплового баланса, а значение вытяжки для расчета параметров вентиляционных установок.

Жильцы квартир вправе по своему усмотрению осуществлять вентиляцию меньшей мощности, что и происходит в подавляющем большинстве случаев.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Необходимо провести для понимания необходимой мощности вентиляционных устройств

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Подробный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественной циркуляции воздуха необходимо обращать внимание на следующие показатели:

• избыточная влажность воздуха (можно измерить с помощью гигрометра) — выражается в появлении грибка на стенах и потолке, т.к. а также запотевание оконных стекол зимой;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) — выражается в затруднении дыхания у всех людей, находящихся в квартире.

Если такие эффекты могут наблюдаться по всей квартире, то это означает отсутствие общей приточной или вытяжной вентиляции. Если они возникают в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность — основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно п.9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха должен быть обеспечен в жилые помещения и кухню, а вынос из кухонь, санузлов и уборных.

В этом случае недопустимо попадание воздуха из технических помещений в другие части квартиры. Его нужно вести прямо к вентиляционной шахте.

Таким образом, довольно легко составить схему движения воздуха в зависимости от планировки квартиры, когда в помещения с окнами он будет поступать извне, а отток будет происходить в местах выхода вентиляционных шахт Выход.

Пример схемы движения воздуха в типовой квартире с двумя выходами в вентиляционные шахты, расположенные на кухне и в ванной

Движение воздуха между помещениями квартиры должно происходить при плотно закрытых дверях.

Для этого можно сделать следующее:

• установка специальных вентиляционных отверстий, представляющих собой обычные отверстия в дверях, закрытые специальными декоративными элементами;
• применение дверной коробки без порога, что позволяет оставлять зазор высотой 5-10 мм между полом и закрытой дверью;
• Владельцы домашних кошек часто вынуждены устанавливать в межкомнатных дверях люки, которые одновременно служат и вентиляционным отверстием.

Порядок организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточно прост. Для этого с помощью дрели или электролобзика вырежьте отверстия, в которые на клей будут посажены специальные кольца.

Либо можно сделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери саморезами.

Для того, чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой, вам понадобится только электролобзик и клеевой пистолет

Прорезать вентиляционные отверстия в пластиковой или стеклянной двери достаточно сложно. Для этого нужна сноровка и специальный инструмент, иначе велик риск повредить дверь, а также возможно получить серьезную травму.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создать в помещении положительный микроклимат. Поэтому в любом доме есть специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением исправного функционирования вытяжной вентиляции, можно выполнить самостоятельно без привлечения специалистов.

Проверка работы вентиляционной шахты

Поступление свежего воздуха в квартиру может происходить в разных местах, а удаление — через одно или два отверстия, ведущие в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого прикрепите лист обычной бумаги к вентиляционной решетке, полностью закрывая ее.

При нормальном потоке воздуха бумага прилипает к выпускному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Небезопасно проверять тягу в вентиляционной шахте открытым пламенем. Накопившаяся пыль или утечка газа могут привести к пожару.

Чтобы выяснить основную причину плохой тяги, откройте окно или входную дверь, ближайшую к отверстию, и снова прикрепите лист к решетке.

В этом случае возможны два варианта:

• если бумага «прилипла» к решетке, это означает недостаточный приток воздуха при закрытых окнах;
• если поток остается настолько слабым, что не может удерживать бумагу, то проблема в вентиляционной шахте или в ответвлении, которое к ней ведет.

Если недостаток воздухообмена возник из-за проблем с вентиляционной шахтой, необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото

Это, пожалуй, самый простой, но небезопасный способ проверить тягу в шахте. В случае протечки там скапливается горючий газ, а пламя может вызвать взрыв

Еще один простой способ проверить тягу в вентиляции – поднести лист бумаги к вытяжному каналу. Если есть тяга, лист должен плотно прижиматься к решетке. Если этого не произошло — требуется очистка системы

Самый надежный способ проверки тяги — использование специальных приборов — анемометров. Такой прибор можно приобрести самостоятельно, либо вызвать специалиста, который проверит наличие тяги в вентиляционной шахте

Очень часто причиной плохой работы вентиляции является грязная решетка на вентиляционном канале. Во избежание проблем решетку необходимо регулярно очищать от скопившегося жира и грязи

Проверка вентиляции огнем

Проверка тяги бумажкой

Тест шахтного тягового инструмента

Грязная вентиляционная решетка

Несмотря на то, что их много советы в интернете по очистке шахты своими силами, это не нужно по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводятся на специальной технике;
• даже при обнаружении засора его не получится сдуть бытовым феном или пылесосом, а при попытке пробить препятствие можно повредить шахтную коробку;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• Самовольное изменение конфигурации шахты (например, расширение или удаление выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и незамедлительно устранять возникшие неполадки. Шахта является общедомовой собственностью, поэтому все работы должны выполняться за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, оборудования и оборудования. Со стороны квартиры данная процедура не может быть качественно реализована

На нашем сайте есть и другие статьи с подробными инструкциями по проверке вентиляции в квартире и отзывами о том, как устранить проблему:

Установка вытяжных отверстий

Отверстия, ведущие к вентиляционной шахте, закрыты специальным пластиком решетки, имеющие декоративное и функциональное назначение. Обычно в месте установки вставляются заглушки и затем конструкция монтируется на саморезы.

При облицовке стены можно приклеить легкую сетку силиконовым герметиком, минимизируя риск повреждения плитки.

При недостаточной скорости истечения при естественной циркуляции приобретается и устанавливается решетка со встроенным вентилятором лопастного (осевого) типа. Крепление такого устройства к стене необходимо производить только саморезами.

При покупке вентилятора следует обратить внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, кабель питания лучше кинуть заранее, даже если установка вентилятора не планируется. В противном случае тогда вам придется осуществлять внешнюю прокладку силового кабеля, что негативно скажется на дизайне помещения.

Поскольку нет необходимости в постоянной работе вентилятора, для него устанавливается отдельный выключатель. Схема подключения вентилятора к сети при включении лампы – популярный вариант для ванных комнат.

Есть более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией. .

Схема включения вентилятора одновременно с осветительными приборами элементарна. При наличии навыков электрика ее воплощение не составит труда

Любое отверстие, ведущее в вентиляционную шахту, должно быть установлено. Защищает помещение от изменения направления воздушных потоков и воздуха из шахты, что зачастую не соответствует санитарным нормам.

Реверс может возникать по следующим причинам:

• постепенное сокращение живого сечения шахтного канала в результате засорения;
• резкое уменьшение живого сечения шахтного канала в результате попадания постороннего предмета;
• увеличен приток воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести в комплекте с вентилятором и решеткой.

Фотогалерея

Фото

Самый популярный способ закрыть вентиляционное отверстие – установить на него пластиковую решетку.

Из-за постоянной повышенной влажности в ванной не всегда справляется естественная вентиляция. Поэтому рекомендуется дополнительно установить канальные вентиляторы

Для подключения кухонной вытяжки к вентиляции используются специальные решетки с отверстием, куда вставляется труба, идущая от вытяжки

Кроме вентиляционных решеток, выполняющих скорее декоративную функцию, на вентиляционном канале должен быть установлен обратный клапан, который предотвратит попадание воздуха из шахты в квартиру

Вентиляционные решетки

Установка канального вентилятора в ванная комната

Вытяжка на кухне

Клапан обратный для вентиляции

Управление притоком

Новейшие технологии домостроения, а также активное использование пластиковых окон надежно защищают современное жилье от замерзания и сквозняков. Наряду с этим возникает проблема нехватки свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточная вентиляция в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах воздух поступает в помещения в основном через щели в оконных рамах. Поэтому организация прохода воздуха через элементы пластиковых окон и балконных дверей признана одной из распространенных способы создания достаточной приточной вентиляции.

Для окон оптимальное решение — установка при установке оконного блока.

Приточный клапан устанавливается в верхней части оконной рамы. Входящий холодный воздух устремляется вниз и смешивается с более теплым воздухом помещения

Установка приточного клапана обсуждается на этапе заказа. Если окно уже установлено, то устройство воздухопропускания можно реализовать самостоятельно, однако процедура эта довольно трудоемкая и специфическая, именно поэтому ее лучше доверить профессионалам.

Также существует несколько методов уменьшения герметичности окна, основанных на частичном удалении уплотнителя:

• Уплотнительную часть сделать съемной, чтобы ее можно было поставить обратно в случае сильного ветра.
• В нижней части снаружи окна и в верхней внутри удалить мелкие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной рамой, нагреваться и выходить в помещение.

Однако это крайние меры: их нельзя часто использовать в зимний период из-за образования конденсата, его замерзания с образованием льда и выхода из строя механизма фиксации положения окна.

Фотогалерея

Фото

Ручной регулируемый клапан

Автоматический клапан на окно

Ручка приточного клапана

Приточный клапан для деревянного окна

Установка настенной вентиляции

С точки зрения простоты и эффективности вентиляции самостоятельный монтаж, лучшим решением будет установка настенного приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный стеновой клапан позволяет регулировать мощность воздушного потока и защищает дом от пыли и шума

Процедура установки настенного клапана следующая:

1. В стене необходимо просверлить отверстие с небольшим наклоном наружу. Для кирпичных стен подойдет обычная дрель, а вот для панельных домов придется использовать процедуру алмазного сверления. В этом случае целесообразно использовать пылесос с водосборным кольцом.
2. Вставьте воздуховод и надлежащим образом изолируйте его, иначе клапан может замерзнуть. В качестве материала может использоваться минеральная вата и пенополиуретан.
3. Прикрепите корпус клапана, отметьте точки крепления, просверлите отверстия и вставьте дюбели. Надев корпус, прикрутите его к стене.

Наконец, установите внешнюю решетку. Здесь необходимо соблюдать меры безопасности.

Фотогалерея

Фото

1 этап — разметка и сверление отверстий

2 этап — теплозвукоизоляция отверстия

3 этап — установка декоративных решеток

4 этап — установка клапанной головки

Рекомендуем также прочитать другую нашу статью, в которой описан пошаговый процесс. .

При выборе места установки клапана необходимо учитывать следующие моменты:

• простота и безопасность установки наружной решетки для квартир, расположенных не на первом этаже;
• правильное размещение внутренней головки клапана с точки зрения дизайна помещения;
• возможность подогрева поступающего воздуха от стационарных отопительных приборов.

Поэтому самым популярным местом для установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используйте клапаны со встроенными вентиляторами. Однако они требуют подачи электричества и издают некоторый шум, особенно слышный ночью.

Установка двух-трех устройств, обеспечивающих естественный приток воздуха, проще и дешевле, чем установка настенного приточного клапана с вентиляцией

Кроме приточного клапана, оснащенного вентилятором, можно подключить увлажнитель и для поддержания благоприятного микроклимата в жилом помещении комната.

Однако их необходимо грамотно вписать в дизайн помещения, так как вся конструкция будет занимать намного больше места, чем головка обычного устройства.

Монтаж канальных систем воздухообмена

При монтаже канальных систем вентиляции или вытяжек применяют специальные воздуховоды или гибкие гофрированные трубы.

Также нужны для перемещения воздуха из технических помещений на удаленный вход в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно самостоятельно.

Основные правила проектирования воздуховодов

Для квартир нет необходимости использовать металлические вентиляционные воздуховоды, рассчитанные на прохождение воздуха с большими скоростями и работу при минусовых температурах. Пластиковые ящики просты в установке и легко вписываются в дизайн любого помещения.

Вы можете найти множество предложений. различающиеся по цвету, площади сечения, форме, способу соединения секций и способу крепления к стенам и потолку.

Наличие большого количества фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой поперечного сечения с технической точки зрения не принципиален.

Площадь поперечного сечения следует выбирать такой, чтобы скорость потока не превышала 2 м/с. В противном случае в канале возникнут шумы, а увеличение сопротивления приведет к быстрому износу оборудования.

Размер пластикового вентканала для квартиры необходимо выбирать таким образом, чтобы расход воздуха при максимальной нагрузке составлял от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество витков , сужения и переходы, увеличивающие аэродинамическое сопротивление движению потока, создают шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного канала легкие, поэтому при креплении не требуют специальных действий.

В зависимости от расположения монтаж осуществляется следующим образом:

1. Внутри шкафов элементы крепятся струбцинами к стенкам шкафа. В местах прохода через стены и перегородки вводят пенопласт или пенопластовые вставки для предотвращения дребезжания при работе системы.
2. Над шкафами элементы крепятся с помощью любых держателей и шурупов.
3. Конструкция крепится к стене и потолку с помощью специальных хомутов, которые можно приобрести для любого размера канала. Расстояние между креплениями должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или натяжным потолком, необходимо проверить его работу при максимально возможном расходе воздуха. Обнаруженные проблемы проще исправить сразу, пока доступ к системе затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому самостоятельные растворы

лучше не использовать Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности конструкционных швов.

Для этих целей не обязательно использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если разгерметизация все же произошла, и нет возможности демонтировать воздуховод для ее устранения, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Порядок обеспечения вентиляции через межкомнатные двери:

Сочетание естественной и принудительной вентиляции с тройником и обраткой клапан:

Проверку качества воздухообмена в квартире и большую часть работ, связанных с обеспечением нормальной циркуляции воздуха, можно выполнить самостоятельно.
