Устройство приточной вентиляции в квартире: Приточная вентиляция в квартире: как организовать, нужна ли, отщывы и какие есть альтернативы

что это такое, виды, схемы, как ее лучше обустроить

Вентилирование — важнейший фактор при проектировании жилых помещений. За поддержание в доме или квартире здорового микроклимата отвечает приточная вентиляция — система, обеспечивающая восполнение чистого воздуха.

Согласитесь, находиться долго в духоте невозможно. Нехватка свежего воздуха негативно влияет на уровень комфорта и общее самочувствие людей. Поэтому важно позаботиться о достаточном воздухообмене и обустроить эффективную приточную вентиляцию.

Мы подскажем вам, какому типу вентустановки лучше отдать предпочтение, и приведем пошаговую инструкцию по монтажу компактного моноблока.

Содержание статьи:

• Принцип работы вентиляции приточного типа
• Устройство приточных вентиляционных систем
• Типы установок для частных домов
  • Тип #1 — моноблочный вариант оборудования
  • Тип #2 — канальные системы вентилирования
• Составляющие и параметры вентустановки
  • №1 — приспособление для подогрева воздуха
  • №2 — акустическая мощность оборудования
  • №3 — системы автоматического управления
• Выбор места и особенности монтажа
• Выводы и полезное видео по теме

Принцип работы вентиляции приточного типа

Хороший воздухообмен в жилом помещении просто необходим. Организовать эффективное проветривание дома естественным образом удается далеко не всегда. В такой ситуации приточная вентиляция считается одним из лучших вариантов для жилых помещений.

Чрезмерная герметизация — характерная особенность современных квартир. Повсеместно устанавливают пластиковые окна, которые, в отличие от деревянных, совершенно не пропускают воздушные массы. Это относится и к входным дверям, которые в закрытом состоянии блокируют и холод, и пыль, и шумы, и свежий воздух.

Частично решить проблему поможет  свежего воздуха или . Однако они обеспечивают приток только в одну комнату.

Галерея изображений

Фото из

Система приточной вентиляции в частном доме

Внешний блок приточной системы

Приточный стеновой вентиляционный клапан

Вентиляция цоколя и подвальных помещений

Искусственная, иначе механическая, приточная вентиляция представляет собой систему средств, с помощью которых в помещение принудительно нагнетается необходимое количество свежего воздуха. При этом воздушный поток подогревается до комфортной температуры и фильтруется, чтобы удалить возможные загрязнения.

Простейший вариант приточной вентиляционной установки можно сделать своими руками, но эффективность ее работы будет ниже, чем у модели промышленного производства

Устройство приточных вентиляционных систем

Приточный вентилятор — необходимый, но недостаточный элемент системы вентиляции с искусственным побуждением движения воздушных масс.

Если подобное устройство встроить в стену или, например, в окно, оно обеспечит необходимый приток, но качество такого воздуха будет очень далеким от желаемого. Не всегда поставляемый снаружи поток имеет приемлемую температуру.

На этом фото наглядно обозначены основные элементы приточной вентиляционной установки: фильтр, нагреватель, вентилятор и термостат. Поток воздуха, поступающего с улицы, нужно нагреть до приемлемой температуры

Согласно нормативам, температура перемещаемого в помещение воздуха должна составлять не менее 18°С. Для формирования требующихся параметров понадобится нагревательное устройство.

Кроме того, необходимо защитить жилье от грязи и пыли, которая может проникнуть внутрь вместе с интенсивно поступающими воздушными массами. Поэтому такие системы в обязательном порядке комплектуются фильтрами.

Еще один важный элемент — система автоматического управления. Без такого контроля устройство может перегреться, что приведет к поломкам, пожарам или другим неприятностям.

Наконец, необходима и система подавления шума, как проникающего с улицы, так и издаваемого прибором.

Таким образом, любая приточная вентиляция должна быть снабжена следующими элементами:

• вентилятором;
• нагревателем;
• фильтром;
• системой автоматического управления;
• системой шумопоглощения.

Разумеется, такое устройство может быть выполнено в различных вариантах. Например, для больших зданий система вентилирования реализуется в виде отдельного помещения — вентиляционной камеры.

Это так называемые . Для их создания подбирают отдельные элементы и устанавливают их в отведенной для этого комнате.

Если традиционную комплектацию приточного устройства дополнить компрессором, то в жаркие дни она сможет поставлять в помещение охлажденный воздух

Типы установок для частных домов

Самостоятельно собрать подобное устройство сможет, пожалуй, только инженер с соответствующей квалификацией, поскольку , а также наладку работы таких агрегатов требует специальных знаний.

Кроме того, это достаточно громоздкое сооружение, которое для частных домовладений не подходит. Для частного домостроения предназначены другие варианты вентиляции — моноблочные приточные установки и канальные системы вентилирования.

Воздух, поступающий с улицы, несет в дом не только холод, но и множество загрязнений, для удаления которых необходимы фильтры

Тип #1 — моноблочный вариант оборудования

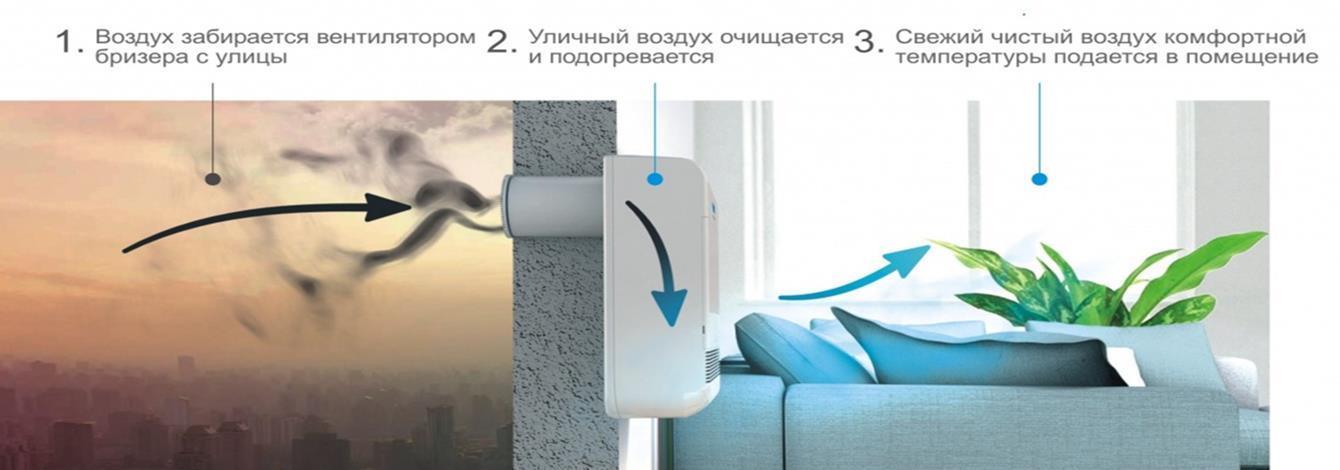

Для квартир, офисных структур, малоэтажных частных домов, компактных складов и даже для небольших производственных цехов используют приточные установки, выполненные в виде моноблочной конструкции.

Это компактный агрегат, в корпусе которого уже собраны и установлены все необходимые элементы. По сравнению с наборной системой приточный моноблок занимает совсем немного места.

Такие устройства отличаются хорошей шумоизоляцией, их устанавливают на балконе, а при отсутствии такой возможности — прямо в комнате. Монтаж и настройка работы приточных установок предельно упрощена, его нужно просто поставить и включить.

Владельцы таких агрегатов отмечают, что при всех стараниях производителей снизить уровень шума, полностью решить эту проблему пока не удалось.

Компактные приточные вентиляционные установки занимают совсем немного места, а выполнить их монтаж очень просто. Поставить такой агрегат можно на балконе или внутри помещения

Шумовой эффект может варьироваться в зависимости от модели. В этом отношении индивидуальные ПУ издают столько же шума, сколько и бытовой кондиционер.

Кстати, такое устройство с опций забора наружного воздуха вполне может заменить индивидуальную ПУ. Не особенно хорошо показали себя такие установки и в местности с суровым климатом.

Когда температура наружного воздуха опускается ниже 10 градусов мороза, ПУ с рекуператором (прибором для подогрева воздуха) могут покрываться слоем льда.

Следует понимать, что индивидуальная приточная установка, имеющая производительность около 100 куб. м в час, рассчитана на обслуживание только одной комнаты, а не целого дома или квартиры.

Поэтому для нормального вентилирования всей жилой площади придется приобрести столько индивидуальных приточных установок, сколько комнат нуждаются в вентилировании.

С одной стороны это удобно, поскольку избавляет от необходимости проводить масштабные работы по прокладке вентиляционных каналов по всему дому. С другой стороны возникает вопрос затрат на реализацию такой вентиляционной системы, ведь индивидуальные ПУ стоят недешево.

Выбор места для расположения приточного моноблока зависит от того, где зепланировано проложить подключенные к нему воздуховоды. Если каналы будет прокладываться вверху, подойдет вариант с установкой над балконной дверью

Если проблема вентилирования помещения возникла по окончании строительства и отделки помещений, вполне возможно, что затраты на несколько таких установок будут меньше, чем переделка всего здания.

Если же вентиляционные каналы были спроектированы еще на этапе строительства, дешевле и проще будет реализовать канальную систему вентилирования.

Монтаж и сборку компактной вентиляционной системы можно без проблем выполнить собственными руками. Рассмотрим процесс устройства вентиляции с бризером — прибором, осуществляющим очистку и подогрев воздуха перед подачей в помещение.

Галерея изображений

Фото из

Перед монтажом компактной вентиляционной системы выбираем оптимальное место и прорисовываем окружность вентиляционного стенового канала

Станину оборудования, предназначенного для алмазного бурения, закрепляем на стене анкерами

Буровую коронку с армированными алмазами зубцами присоединяем к валу двигателя бурильной машины

После бурения из стены удаляем керн, отверстие очищаем пылесосом от строительной пыли, при необходимости моем струей воды

В подготовленное к монтажу отверстие устанавливаем пластиковую гильзу, предварительно обработав поверхность раствором

Навешиваем бризер, заранее установив для него кронштейны. Собираем внутреннюю часть приточной вентиляции

Закрепленный на стене прибор подключается к электропитанию. Управлять им можно напрямую или через смартфон

Со стороны фасада устанавливаем пластиковую защитно-декоративную решетку, защищающую от проникновения пыли, насекомых, птиц

Шаг 1: Выбор места для установки мини вентиляции

Шаг 2: Фиксация станка для алмазного бурения стены

Шаг 3: Насадка бурового инструмента

Шаг 4: Удаление пыли и продуктов бурения

Шаг 5: Установка пластикового кожуха в пробуренное отверстие

Шаг 6: Монтаж бризера на стену и фиксация оборудования

Шаг 7: Подключение и настройка прибора

Шаг 8: Установка защитной решетки на фасад

По схожей технологии . Вентиляционное устройство подойдет для квартиры или частного дома.

Тип #2 — канальные системы вентилирования

Канальный вариант представляет собой , которые проходят по всем комнатам. Аналогичные моноблокам приточные устройства располагают на входе в систему.

Обработанные установкой воздушные массы перемещаются по каналам и поступают в помещение через приточные вентиляционные решетки.

Для удаления отработанного воздуха предназначены вытяжные вентиляционные каналы и соответствующие решетки.

Поступление воздуха в помещение при принудительной вентиляции осуществляется через вентиляционные решетки. Они имеют лаконичный дизайн и не портят интерьер комнаты

Таким образом, для или дома нужна только одна установка соответствующей мощности.

Воздуховоды приточной системы вентиляции обычно размещают в пространстве под потолком, чтобы не портить интерьер ненужными деталями. Но  нужно выводить непосредственно на потолок или стену комнаты.

Выбор производительности канальных установок:

• 200-350 куб. м/час — одно- и двухкомнатные квартиры;
• 350-500 куб. м/час — трехкомнатные квартиры и жилые апартаменты большой площади;
• 2000-3000 куб.м/час — офисы или коттеджи.

Точную производительность рассчитывают по специальным формулам.

На этой схеме наглядно изображено устройство канальной вентиляционной системы и обозначены основные ее элементы: вентилятор, шумоглушитель, нагреватель, вентиляционные решетки и т.п.

Следует понимать, что заявленная производителем максимальная мощность установки на практике реализована не будет. Фактическая производительность ПУ зависит от уровня сопротивления сети.

Определить реальную эффективность прибора с учетом характеристик конкретной канальной системы можно с помощью графика вентиляционной характеристики. Она обычно содержится в техническом паспорте изделия.

В приоритете прокладка вентканалов под потолком, чтобы в дальнейшем их можно было скрыть за подвесными потолочными конструкциями. Подобный способ приемлем для частных строений с большой высотой потолков

Важный показатель при расчете систем вентилирования — статическое давление. Величина зависит от общей протяженности вентиляционных каналов, а также от количества фильтров, которые устанавливают дополнительно.

Для квартир используют установки со статистическим давлением в пределах 400-500 Па.

Составляющие и параметры вентустановки

Разберем подробнее составляющие вентиляционного оборудования, без которых не удастся создать оптимальный микроклимат в помещении. И рассмотрим их основные характеристики и важные параметры самой установки.

№1 — приспособление для подогрева воздуха

Как уже упоминалось, воздух, поступающий снаружи, в зимнее время необходимо подогревать. Для квартиры обычно достаточно нагревателя мощностью 3-5 кВт.

Для дома или коттеджа придется выполнить ряд специальных расчетов. При этом учитывается температура воздуха снаружи, а также мощность самой установки.

При этом важно соотнести нагрузку на сеть электропитания квартиры или дома с реальным состоянием сети. Если нагрузка на электросеть будет чрезмерной, это может привести к серьезной аварии.

Технические спецификации электрической установки а также мощность нагревателя в обязательном порядке указывается в сопровождающих документах, в инструкции по эксплуатации. Важно выяснить все нужные параметры еще перед покупкой оборудования

В таких случаях некоторые владельцы домов предпочитают выбрать приточную установку с менее мощным нагревателем.

Это решение чревато следующими проблемами: при наступлении сильных холодов воздух не успеет прогреться до необходимой температуры, и в комнаты будет поступать холодный поток.

Предотвратить это явление не сложно — нужно только уменьшить количество оборотов вентилятора.

Воздушные массы будут поступать медленнее, но при этом успеют прогреться. Выполнять такую регулировку вручную крайне неудобно.

Если приходится покупать ПУ с маломощным нагревателем, следует убедиться, что устройство снабжено автоматическим регулированием скорости движения вентилятора в зависимости от температуры воздуха на улице.

№2 — акустическая мощность оборудования

Выясняя, что такое канальная приточная вентиляция, следует учитывать сведения, которые определяют шумовой эффект от работы прибора.

Различают три показателя акустической мощности ПУ:

• на входе;
• на выходе;
• на корпусе.

Шум “на входе” характеризует звуковой эффект, который будет издавать установка в начале системы. Он обычно не слишком сильно влияет на комфорт в доме. Гораздо важнее обратить внимание на шум “на выходе”, т.е. в тех местах, где установлены вентиляционные решетки.

Если это показатель слишком велик, при монтаже в систему придется включить дополнительный элемент — шумопоглотитель. Для получения достаточного эффекта длина этого элемента должна составлять не менее 90 см.

Приточный блок системы вентиляции или кондиционирования устанавливают снаружи здания, в этом случае шум от работы вентилятора и нагревателя не будет беспокоить жильцов дома

Шум “на корпусе” указывает на акустический эффект в непосредственной близости от приточной установки, которая установлена и подключена к системе и устройствам для поглощения шума. Этот показатель не слишком важен, если ПУ будет установлена снаружи здания.

Но если такой возможности нет, и прибор планируется разместить прямо в здании, следует отдать предпочтение устройству с минимальным значением акустической мощности “на корпусе”.

Помимо акустического давления, которое обозначается в технической документации как LwA, производители оперируют понятием уровень звукового давления (обозначается как LpA).

Не стоит путать эти два понятия, особенно сравнивая характеристики различных моделей. Лучше ориентироваться на LwA, поскольку данные по LpA обычно несколько ниже.

№3 — системы автоматического управления

Автоматика для нормальной работы вентиляционной установки просто необходима. Даже самые простые варианты снабжены приспособлениями для автоматического регулирования температуры нагнетаемого воздуха и скорости вращения вентилятора.

Состояние прибора и текущие настройки отражаются на дисплее с пультом управления.

Автоматическое управление системой приточной вентиляции существенно улучшает ее работу и экономит ресурсы. Некоторые модели оборудованы пультом дистанционного управления

Более “продвинутая” автоматика позволяет устанавливать настройки для разных периодов времени. Например, можно снизить температуру и количество оборотов вентилятора на ночной период, когда все спят и потребность в свежем воздухе не так высока.

Отдельно можно установить режим на дневное время в будние дни, когда дома никого нет.

Для удобного управления приточной вентиляционной установкой рекомендуется выбирать устройство со следующими характеристиками:

• количество скоростей вентилятора не менее пяти;
• наличие часов реального времени;
• сохранение и запуск настроек в случае аварийного отключения электропитания;
• контроль уровня загрязненности фильтров;
• возможность дистанционного управления, например, с помощью смартфона;
• сообщение о наличии и характере неисправностей.

Индикация состояния фильтров не обязательна, но очень желательна. При отсутствии этой опции прочистку или смену фильтрационных элементов выполняют по истечении определенного времени, рекомендованного изготовителем.

Но условия эксплуатации различаются, в результате загрязнение может произойти раньше или позже указанного срока. Контроль состояния фильтров позволит вовремя сменить их или продлить срок эксплуатации.

Выбор места и особенности монтажа

Перед монтажом канальной вентиляции следует составить проект системы. На нем должно быть обозначено место установки собственно ПУ, расположение воздуховодов, вентиляционных решеток и т.п.

При этом важно учитывать направление потоков воздуха. Местом поступления свежих воздушных масс должны быть жилые помещения, такие как гостиная, кабинет, спальня и т.п.

В результате неприятные запахи из санузла или кухни не попадут в жилые комнаты, а будут сразу же удалены через вытяжные решетки. Воздушные потоки могут пересекаться друг с другом, отражаться от поверхности предметов мебели и т.п.

Лучше заранее продумать эти моменты, чтобы траектория движения воздушных потоков была максимально эффективной.

В зимнее время температуру нагрева воздуха, поступающего с улицы, необходимо соотнести с количеством тепла в помещении. Если дом хорошо отапливается, подогрев воздуха можно оставить на минимальном уровне.

А вот если мощности отопительной системы по каким-то причинам не хватает, нагнетаемый воздух следует прогревать сильнее.

На этой схеме показано правильное перемещение воздушных масс при вентилировании: свежий воздух поступает в жилые помещения, а отработанные потоки удаляются через решетки в кухне и санузле

Выбирая приточную установку, следует решить вопрос о приобретении и установке дополнительных фильтров тонкой очистки. Обычно такие устройства комплектуются фильтрами класса G4, которые способны задерживать относительно крупные загрязнения.

Если есть необходимость или желание избавиться от мелкой пыли, понадобится еще один фильтрующий узел, например, класса F7. Его устанавливают в системе после приточной установки.

В каждой приточной вентиляционной установке имеется фильтр грубой очистки. Замена фильтров выполняется через ревизионный люк, к которому должен быть свободный доступ

Если приточная вентиляционная установка не комплектуется фильтрами тонкой очистки, то их покупают отдельно.

Даже если владельцы дома по каким-то причинам отказались от установки таких элементов, все же в системе рекомендуется предусмотреть место на случай, если такой монтаж понадобится в дальнейшем.

ПУ нужно устанавливать таким образом, чтобы она была доступна для регулярного обслуживания и периодического ремонта.

Особое внимание следует уделить расположению ревизионного люка, через который выполняется замена фильтров. Люк должен свободно открываться, оставляя достаточно места для манипуляций с фильтрующими элементами.

При монтаже приточной вентиляции понадобится специальный инструмент и алмазное сверло для бурения стены. Размеры отверстия могут достигать 200 мм

При установке ПУ необходимо выполнить бурение наружной стены. Перфоратор для выполнения таких работ обычно не подходит, работы выполняют алмазным сверлом с постоянным охлаждением водой.

Чтобы не повредит внутреннюю отделку помещения, лучше выполнять сверление снаружи.

Выводы и полезное видео по теме

В этом видео наглядно представлено устройство и принцип действия приточной вентиляции, а также ее отличие от естественного вентилирования помещений:

Здесь можно посмотреть обзор приточной установки “Эко-свежесть”:

Приточная вентиляция — отличный способ обеспечить свой дом свежим воздухом и создать в нем благоприятный микроклимат. Все усилия и затраты на создание такой системы полностью окупятся, поскольку от правильного вентилирования зависит здоровье всех жильцов дома.

Поделитесь с читателями вашим опытом по улучшению эффективности приточной вентиляции. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Особенности приточной вентиляции — Информтех

Качество воздуха в помещении непосредственно влияет на самочувствие и работоспособность человека, так что эффективная вентиляция помещения является важным фактором его проектирования. Правильная циркуляция воздуха необходима для создания комфортного микроклимата в квартире, дома или в офисе. Приточная вентиляция грамотно организует воздухообмен, отлично восполнит воздушный баланс, обеспечит постоянный приток свежего воздуха и тем самым комфортные пребывания в помещении.

Целью приточной системы вентиляции является забор свежего воздуха, его фильтрация, нагрев и нагнетание в обслуживаемые помещения. Такая система отлично позаботится о восполнении воздушного баланса в заданное пространство и устранит нехватку свежего воздуха. Оборудование сокращает необходимость постоянного проветривания помещения с помощью открывания и закрывания окон, а также способствует стабильному пребыванию наружного отфильтрованного воздуха внутри квартиры, офиса или любого другого объекта.

Принцип работы

Нехватка свежего воздуха негативно сказывается на самочувствии и работоспособности жильцов или работником компании. Уровень кислорода в помещении может снизиться из-за чрезмерной герметичности квартиры. Современные пластиковые окна, как и входные двери не позволяют проникать в помещение как пыли, запахам, звукам, так и уличным воздушным массам – отсюда и появляется проблема нехватки кислорода, так как эффективность естественной вентиляции сильно снижается.

Система приточной вентиляции отлично насыщает комнату кислородом, принудительно подавая свежий уличный воздух. Оборудование оснащено системой фильтрации, так что воздух, поступающий в помещение, очищен от вредных примесей, бактерий и пыли. В свою очередь, застоявшийся отработанный воздух перемещается наружу при помощи вентиляции.

Любая подобная установка должна содержать следующие компоненты:

• Вентилятор

Обеспечивает подачу свежего воздуха в помещение и регулирует необходимое давление воздушных масс.

• Нагреватель

При необходимости нагревает воздух, который подается с улицы.

• Фильтр

Защищает систему вентиляции и заданное помещение от пыли, загрязнений и других частиц, проникающих в установленную систему вентилирования.

• Система автоматического управления

Автономная система управления поддерживает заданную температуру и другие заданные показатели воздуха в помещении.

• Воздухозаборная решетка.

Воздухозаборные решетки выполняют как декоративные функции, так и защитные – не позволяют попадать каплям и различным предметам снаружи в устройство.

• Воздушный клапан

Закрывает подачу воздуха при выключении системы вентиляции

• Шумоглушитель

Предотвращает распространение шума по воздуховодам.

• Воздуховод

Распределяет поток воздуха по помещению.

• Канальные
• Бесканальные

Канальную систему приточной вентиляции используют для полноценного обслуживания как целой квартиры, так и всего дома или здания. Воздух распределяется по установленным воздуховодам и доставляется во все комнаты или проектные точки, затем используемый воздух выводится вытяжной вентиляцией.

Бесканальная система вентиляции, в свою очередь, эксплуатируется в основном в строениях небольшого размера, например, магазин, квартира, гараж или небольшое бытовое помещение.

К бесканальным системам можно отнести оконные клапаны, которые встраиваются в оконные рамы и доставляют свежий воздух благодаря тяге вытяжной вентиляции; приточные вентиляторы, которые врезаются в оконные системы или стены зданий; приточные установки в виде компактных вентиляционных систем.

Выбор места

Многие владельцы помещений уже установили приточную вентиляцию, что сократило необходимость в постоянном механическом проветривании с помощью открывания окон, а также улучшило качество циркулируемого воздуха в помещении благодаря непрерывной подаче очищенного от примесей свежего воздуха. Клапаны можно устанавливать в непосредственной близости к батареям, чтобы воздух мог нагреваться, приобретая комфортную температуру.

Если же планируется установка канальной приточной вентиляции, то при этом необходимо составить проект для более эффективной работы устройства и правильного учета направления воздушных масс. При верной установке оборудования все запахи из кухни, санузлов и других комнат будут направлены и выведены наружу, а в помещение распространится только свежий воздух, обогащенный кислородом. При составлении плана следует тщательно продумать расположение ПУ, решеток, воздуховодов, а также учесть мощность отапливаемости помещения и климатических условий.

Правильность расчета производительности вентиляционной установки, веса и габаритов устройства для установочных мест – залог успешного монтажа и дальнейшей правильной эксплуатации оборудования. Перед монтажом нужно убедиться, что система вентиляции в здании исправна, а также нужно понимать, что приток воздуха должен лишь ненамного превышать его отток.

От установленной системы зависит работоспособность и здоровье людей, находящихся в помещении, так что очень важно, чтобы оборудование было исправно и работало без сбоев, для этого необходимо правильно обслуживать устройство и своевременно устранять даже малейшие неполадки в работе, а также необходимо проводить технический осмотр оборудования хотя бы раз в год.

Внеочередную проверку устройства необходимо проводить, если появились нехарактерные при эксплуатации шумы, стал собираться конденсат, а также стали проникать посторонние запахи и появилась запыленность.

Для своевременного устранения неполадок оборудования необходимо каждые три месяца осматривать все систему, включая крепежные детали, ремни, подшипники; проверять эффективность очистки подаваемого воздуха; осматривать и очищать воздуховоды; проверять состояние электрических магистралей и воздушных фильтров; проверять точность предоставляемых данных приборами.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI



Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь. Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

В этом кратком информационном документе мы рассмотрим каждый вариант искусственной вентиляции легких и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.



Повышенная герметичность и низкий уровень качества воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непредвиденным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

Воздух в жилых помещениях может быть весьма вредным для здоровья. Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

• В среднем человек получает 72% химического воздействия дома.[1]
• Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни снаружи.[2]
• Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
• Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения.

В одном из своих исследований они обнаружили, что углекислый газ (CO ₂ ) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении.[5]



Механическая вентиляция — решение

Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию. До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в помещении.

ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62.2 был принят местными нормами США, а также повлиял на них 9.0005



Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Отметим, что системы непрерывной вентиляции «для всего дома» были разработаны в XIX в.80-х годов, чтобы удовлетворить потребности хорошо изолированных домов того времени в отношении качества воздуха в помещении.[9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:



Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)

• Системы вытяжной вентиляции работают путем сброса давления в конструкции. Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает подпитку снаружи через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги.[10]
• Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например, ванных комнат и кухонь. [11]
• Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

Проблемы:

• Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества. К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.[13]
• Системы вытяжной вентиляции также могут способствовать более высоким затратам на обогрев и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом. [14]



Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)

• В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в корпусе, каналы вентиляторов ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
• Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, в которых жильцы живут больше всего, например, в спальнях и гостиной. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
• Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в дом, по сравнению с вытяжными вентиляционными системами. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
• Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к плесени, грибку и гниению.[18]

Проблемы:

• Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
• Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.[20]



Приточно-вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 3: Система сбалансированной вентиляции (DOE)

• Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
• Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
• В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом. Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

Проблемы:

• Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, наружный воздух перед подачей может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
• Поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]



Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

• Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.[26]
• Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)



Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)



Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)



• Основное различие между ERV и HRV заключается в том, как работает теплообменник. В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
• Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]]
• Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
• Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]



Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)

Проблемы:

• Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]



Вкратце

Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций. Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www.hvi.org.

---

[1] «Качество воздуха в помещении», сертификация GREENGUARD UL Environment, http://greenguard. org/en/consumers/consumers_iaq.aspx.

[2] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[3] «Почему Качество воздуха в помещении важно для школ, EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[4] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[5] Joe Romm , «Эксклюзивно: повышенный уровень CO2 напрямую влияет на человеческое познание, как показывает новое исследование Гарварда», Climate Progress, 26 октября 2015 г., brain/.

[6] «Вентиляция: как дышат здания», Американская ассоциация легких, http://www.lung.org/our-initiatives/healthy-air/indoor/at-home/ventilation-buildings-breathe. HTML

[7] «Стандарт IAQ исключает предположение о проникновении, требуется сигнализация CO», Новости ACHR, 9 мая 2013 г., https://www.achrnews.com/articles/123182-may-9-2013-iaq-standard-removes -проникновение-предположение-требует-совместной-тревоги.

[8] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[10] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[11] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[12] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[13] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[14] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[15] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[16] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[17] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[18] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[19] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[20] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[21] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[22] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[23] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[24] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[25] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[26] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[27] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[28] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[29] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[30] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[31] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[32] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

видов морилок и особенности их расположения

Правильно организованная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточного поступления свежего воздуха и приходится искать альтернативные пути улучшения приточной вентиляции.

Мы расскажем вам все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный способ. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентиляции и сложных технических систем. Опираясь на наши рекомендации, вы значительно улучшите свои жилищные условия.

Содержание статьи:

• Воздухообмен – залог здорового микроклимата
• Способы повышения эффективности приточных устройств
• Бюджетные варианты восстановления воздухообмена
  • Особенности разных видов оконных клапанов
  • Настенная модель: устройство и установка
• Бесканальная принудительная вентиляция
  • Усовершенствованный настенный клапан
  • Бризер — компактная приточно-вытяжная установка с климат-контролем
  • 4
  • 4 Кондиционеры Fresh Air
• Приточные канальные мультисистемы
  • Принцип работы комплекса с рекуперацией
  • Система VAV — вентиляция по необходимости
• Выводы и полезное видео по теме

Воздухообмен — залог здорового микроклимата

Для нормальной работы квартиры достаточно одного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентиляционных каналов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточках и паропроницаемом материале стен.

После установки герметичных стеклопакетов схема вентиляции дает сбой — перекрывается канал подачи воздуха в квартиру, снижается перепад давления и выхлопные газы застаиваются в помещении.

Схема естественной циркуляции: 1 — приток воздуха через щели оконных рам, 2 — движение притока воздуха через щели порога, 3 — отвод отработанного воздуха по вентиляционным каналам. Естественная циркуляция основана на разнице температуры и давления внутри и снаружи здания

Многие жители квартир сталкиваются с негативными факторами, свидетельствующими о проблемах с системой вентиляции:

1. Ухудшение качества воздуха. Дома не хватает кислорода, из-за избытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и усталость.
2. Застой неприятных запахов. В «консервированной» квартире долго удерживаются ароматы, сопровождающие человеческую жизнь. Вытяжные приборы на кухне или в ванной перестают полноценно функционировать.
3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения пропитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то возрастает вероятность аллергических и вирусных заболеваний.

Невозобновляемая затхлая атмосфера стимулирует развитие болезнетворных грибов, клещей-паразитов и бактерий. Пожилые люди и маленькие дети очень быстро реагируют на ухудшение качества воздуха.

Восстановление интенсивности воздушного потока решает эти проблемы.

Независимо от выбранного способа необходимо обеспечить следующие нормы воздухообмена на одно жилое помещение:

• спальня, детская и жилая комнаты — 30 м3/ч;
• кухня — 60-90 куб.м/ч;
• Санузел — 25-50 куб.м/ч.

Требования к подаче воздуха на кухню зависят от типа установленной плиты. Точные нормы для ванной комнаты определяются исходя из совместного или раздельного использования туалета и ванной комнаты.

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленных нормативных показателей для населенных пунктов

Если помещение не эксплуатируется для постоянного проживания, то минимальная кратность воздухообмена для жилых и нежилых помещений снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Фотогалерея

Фото

Вентиляционная система устанавливается, если естественной вентиляции через конструкции препятствуют воздухонепроницаемые материалы и герметичные уплотнения на створках окон и дверных полотнах

Тип приточных устройств выбирают, ориентируясь на объем помещений и на частоту воздухообмена, необходимую для формирования нормального микроклимата в квартирах

Приточные клапаны, сапуны и кондиционеры применяют при формировании микроклимата и подачи свежего воздуха в квартиру

По способу подачи воздуха в помещения все виды приточных устройств делятся на канальные и бесканальные. Вторые непосредственно нагнетают воздух в помещение.

В простейших вариантах приточных систем поток, забираемый с улицы, только фильтруется, но не нагревается/охлаждается

В рециркуляционных системах воздух нагревается перед подачей в помещение, фильтруется и дополняется свежей порцией с улицы

Движение воздуха в приточных системах стимулируется вентилятором, установленным в наружном приточном устройстве или в воздуховоде

Воздух, подаваемый приточной системой, вытесняет из помещения отработанную воздушную массу, которая самопроизвольно выходит через оконные и дверные проемы или вытяжные отверстия

Приточная вентиляция в квартире

Миниатюрный настенный блок

Кондиционер с забором наружного воздуха

Устройство бесканальной вентиляции

Простейший настенный приточный клапан

Вариант рециркуляционного канала

Самодельный блок подачи воздуха

через вытяжку 900 проемы

Полная информация по устройству и модернизации вентиляции дана в данной статье. Рекомендуем ознакомиться с полезной информацией.

Способы повышения эффективности воздухозаборников

Различные методы, направленные на повышение эффективности приточной вентиляции, делятся на две основные категории:

• меры, увеличивающие расход воздуха без напорных устройств;
• использование систем принудительной вентиляции.

К первой группе относятся: ручная или автоматическая вентиляция, установка оконного или настенного клапана.

Ручная вентиляция. Открытие окна на 15 минут с частотой 3 часа. Применить метод на практике практически невозможно – нет времени или некому постоянно открывать и закрывать окно. Альтернативой является открытие створки в режиме микропроветривания.

Недостатком этого способа является то, что пыль с улицы и шум проникают в квартиру через щели в квартире. Зимой при микровентиляции помещение постепенно охлаждается.

Автоматическое проветривание. На створку окна установлен сервопривод. Устройство запрограммировано на открывание транца через заданные промежутки времени или оснащено датчиком погоды.

«Умный» механизм реагирует на изменения влажности и изменения атмосферы – во время дождя, сильного ветра или снега датчик сработает и окно закроется самостоятельно.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления в помещении сработает привод и откроется створка

Автоматический способ проветривания имеет те же недостатки, что и ручной способ.

Оконный и настенный клапан. Накладные и встроенные приточные клапаны выполняют одну и ту же функцию – открывают доступ потоков свежего воздуха в помещение. Разновидности клапанов отличаются своими характеристиками и технологией установки.

Настенные модели клапанов более производительны, их целесообразно использовать в просторных помещениях. Витрины подходят для компактных помещений

Установка более сложная, чем установка воздухозаборника на створку окна, так как требует сверления сквозного отверстия в несущем конструктивном элементе здания. Изделия для окон дешевле настенных аналогов.

Аппараты бесканальные для нагнетания воздушных струй:

1. Вентиляторы. По сути это тот же настенный вентиль только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температура, давление), а определяется исключительно производительностью вентилятора.
2. Сапуны. В отличие от вентиляторов установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительным плюсом является наличие климат-контроля. Пользователь устанавливает комфортную температуру, а «умный» прибор автоматически нагревает воздух.
3. Кондиционеры с дополнительной подачей воздуха. Многофункциональные двухблочные сплит-комплексы со смешением воздуха снаружи оборудованы воздуховодом, соединяющим оба здания, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работают на подачу воздуха в одно помещение. Для комплексного восстановления приточной функции вентиляции сразу в нескольких помещениях применяют канальные системы.

За воздуховодами нужно ухаживать еще на стадии ремонта. В противном случае придется демонтировать отделку или создать фальшкороб для прокладки вентиляционных каналов

Характеристики канальных систем подачи:

• высокая производительность;
• возможность подогрева воздуха;
• автоматизация управления;
• достаточная звукоизоляция;
• высокая стоимость комплектующих;
• сложность установки.

Канальная вентиляция в квартирах устанавливается редко. Приоритетные области применения: офисы, коттеджи и общественные помещения.

Вы узнаете, как проверить работоспособность стеновых и оконных вентиляционных клапанов, прочитав .

Бюджетные варианты восстановления воздухообмена

Настенные и оконные клапаны не имеют вентилятора. Приток воздуха происходит за счет разницы уличного и «домашнего» давления. Обязательным условием работоспособности потолочных приточных устройств является хорошая вытяжная вентиляция.

Особенности разных типов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник установлен снаружи рамы. Внешний блок оснащен козырьком и решеткой, препятствующей попаданию внутрь насекомых. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного протекания воздушного потока.

Внутренний блок монтируется сбоку комнаты. Некоторые модели воздухозаборников оснащены фильтром и клапаном, регулирующим пропускную способность устройства

По конструкции и способу установки различают следующие климатические устройства:

• щелевые;
• в сложенном виде;
• путевые листы.

Модели с прорезями. Производительность агрегата достигает 20 кубометров в час — воздушная масса проходит через микроотверстие высотой до 1,6 см и шириной до 4 см. Устройство состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Складные клапаны. Это самый доступный и простой способ проветрить помещение. Поток воздуха через щели в притворе. Главный плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К дополнительным преимуществам фальцевых моделей относятся: низкая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств стекла ПВХ и возможность автоматизации.

Производительность клапана не более 5 куб.м/ч. Для обеспечения большего объема подачи воздуха на одно окно можно установить несколько клапанов

Потолочные климатические изделия. Этот вариант редко реализуется в домашних условиях из-за сложности монтажа – клапан вставляется на этапе сборки стеклопакета. Кроме того, продукт ухудшает тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/час.

В простейших моделях оконных воздухоприемников размер щели, а, следовательно, и интенсивность притока воздуха выбирается вручную — регулируется положение заслонки. Высокотехнологичные устройства оснащены датчиками влажности и вибрации атмосферы.

Настенная модель: устройство и установка

Внешне настенный вентиль напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Воздуховод пластиковый комплектуется следующими элементами:

• теплоизоляционный слой — «рукав» проходит через всю опоку, предотвращая промерзание стены и снижая шумовое воздействие с улицы;
Фильтр
• — расположен на выходе из воздуховода, осуществляет грубую очистку воздуха.

В некоторых моделях перед фильтром ставится уплотнительное (силиконовое) кольцо с демпферами. Назначение детали – выравнивание потоков воздуха в ветреную погоду.

Со стороны улицы стеновой воздуховод закрывается металлической решеткой и москитной сеткой, а с внутренней стороны декоративной крышкой с регулировочной ручкой

При выборе В первую очередь обращают внимание на мощность и «рабочую» температуру единица оценивается. В среднем производительность настенного климатического изделия составляет 40 кубометров в час. Этого значения достаточно для проветривания помещения площадью 13 кв.м.

Диапазон рабочих температур указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, препятствующие образованию конденсата и появлению ледяной пробки в канале.

Следующая фотоподборка наглядно ознакомит с технологией монтажа настенного клапана:

Галерея изображений

Фото

На высоте примерно 2 — 2,2 м от плоскости пола просверливаем отверстие в стене. Подбираем сверло по размеру будущего вентиляционного канала

Дорабатываем отверстие сверлом меньшего диаметра, стараясь придать ему небольшой уклон в сторону улицы

В просверленное и обеспыленное отверстие устанавливаем сначала нагреватель, выполненный в виде трубы, затем пластиковый воздуховод. Утеплитель срезаем вровень с поверхностью, воздуховод должен выступать на 1 см

Прикладываем нижнюю часть корпуса к месту установки и через отверстия в нем отмечаем места фиксации устройства

Закрепляем нижнюю часть корпуса к стене, просверлив отверстия в отмеченных точках. В корпусе размещаем имеющийся фильтр

Защелкиваем верхнюю часть, оснащенную устройством для регулировки расхода воздуха

Проверяем работоспособность системы и возможность регулировки объема поступающего в помещение потока воздуха

С внешней стороны стены устанавливаем решетка с наклонными ламелями, защитит от насекомых и птиц

Шаг 1: Просверлите отверстие для установки клапана

Шаг 2: Уточните отверстие дрелью

Шаг 3: Просверлите отверстие

Шаг 4: Разметка для монтажа корпус клапана

Шаг 5. Установите фильтр в неподвижный корпус

Шаг 7. Установка крышки клапана подачи

Шаг 7. Проверка работоспособности системы

Шаг 8. Установка решетки спереди место. При выборе стены следует учитывать некоторые нюансы:

• монтаж лучше производить на несущую конструкцию;
• оптимальный — «выход» клапана на утепленную лоджию;
• лучше избегать монтажа с проезжей части.

Производители клапанов указали рекомендуемые и нежелательные места установки. При установке важно учитывать вектор воздушного потока.

В первом варианте свежий воздух, попадая в квартиру, прогревается и уходит вниз. Второй вариант — подогрев воздушных масс радиатором отопления

Этап 2. Подготовка стен и сверление. Отметьте место под сквозное отверстие на внутренней стенке и начертите диаметр клапана.

Порядок сверления каналов:

1. Выполните первичное сверление алмазной коронкой на глубину 10 см.
2. Удалите мусор и сделайте небольшую выемку для стабильного размещения сверла.
3. При сверлении придерживайтесь внешнего уклона – такое положение воздуховода предотвратит попадание дождевой воды в устройство.

Работу лучше выполнять с помощником, который будет периодически смачивать сверлильную секцию. Увлажнение уменьшит количество пыли и защитит инструмент от перегрева.

Этап 3. Установка арматуры клапана. Очистите канавку от пыли и поместите в канал теплоизоляционную «рукавку». Установите цилиндрический корпус прибора отверточными движениями, и закрепите на нем мелкоячеистую решетку.

Панель, кольцо с заслонками и фильтр крепятся с внутренней стороны стены. Завершающий этап сборки — установка крышки с регулировочной ручкой

Бесканальная приточная вентиляция

Причочки данной категории считаются лучшим решением проблем с подачей свежего воздуха в многоэтажную квартиру и частный дом. Они достаточно мощные, не зависят от погодных изменений, а их установка не вызывает особых трудностей.

Усовершенствованный настенный клапан

Настенный проветриватель с импульсом воздушного потока является модернизированным аналогом настенного приточного клапана. Принципиальным отличием конструкции является наличие вентилятора, который нагнетается потоком воздуха.

Механический расход определяется скоростью вентилятора. Количество потребляемой энергии и шумовые характеристики зависят от выбранного режима.

Принцип работы проветривателя:

1. Вращающиеся лопасти вентилятора наддувают уличный воздух.
2. Проходя по воздуховоду, воздушные массы очищаются и попадают в квартиру.
3. Вытяжной воздух направляется к вытяжным каналам и выбрасывается через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен фильтрами разного типа.

Вентилятор работает даже с малоэффективной вытяжной системой. Принудительная подача увеличивает давление воздуха, что положительно сказывается на производительности вытяжки.

Бризер — компактная приточно-вытяжная установка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Устройство одновременно решает несколько задач: подает чистый воздух и нагревает его до заданных температурных значений.

Основная область применения бризеров — жилые помещения, то есть коттеджи, частные дома и квартиры. Устройство также востребовано в небольших офисах

Бризер представляет собой технически сложное устройство с возможностью климат-контроля и системой управления. Компоненты вентиляционной установки:

1. Воздухозаборник с решеткой — защищает устройство от проникновения внутрь насекомых и дождевой воды.
2. Изолированный воздуховод представляет собой герметичный воздуховод, обеспечивающий поток воздуха. Теплоизоляционный вкладыш предотвращает промерзание стены и снижает уровень шума.
3. Заслонка автоматическая — открывает канал для притока уличного воздуха после включения устройства и закрывает после выключения. Элемент предотвращает утечку холодного воздуха в квартиру.
4. Вентилятор отвечает за количество всасываемого воздуха с улицы.
5. Блок связи и система управления – это «мозги» бризера, отвечающие за все рабочие процессы устройства.

Компактная установка оснащена полной системой фильтрации. Каскад фильтров реализует три степени очистки.

Фильтр грубой очистки — удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задерживает частицы размером 0,01-0,1 мкм, в том числе споры плесени и бактерии. Фильтр АК — угольная фильтрация дыма, запахов и промышленных выбросов

Бризер — оптимальное решение для создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушной массы от атмосферной пыли. Процесс установки достаточно прост:

Фотогалерея

Фото

Перед началом установки сапуна размечаем на стене место для отверстия под вентиляционную установку

Фиксируем направляющие сверлильного станка с кронштейны на стене. Устанавливаем их так, чтобы был уклон примерно 1-2º в сторону улицы

К валу сверлильного станка прикрепляем сверло с алмазной коронкой, предназначенное для сверления кирпичных и пенобетонных стен. Высверливаем из стены керн и извлекаем его

Удаляем пыль из образовавшегося отверстия после сверления с помощью промышленного пылесоса, либо промываем из шланга

В очищенное от строительного мусора и пыли отверстие кладем пластиковый корпус

Совместим корпус с оборудованным отверстием и отметим на стене точки крепления корпуса. Сверлим отверстия под кронштейны, вешаем устройство

Подключаем прибор к электропитанию, проверяем работоспособность системы и устройств регулирования потока

С внешней стороны стены ставим пластиковую решетку, если она не была частью пластикового корпуса

Шаг 1: Разметка вентиляционный вход

Этап 2: Установка направляющих сверлильного станка

Этап 3: Крепление сверла с алмазной коронкой

Этап 4: Удаление пыли промышленным пылесосом

Этап 5: Установка кожуха с просверленным отверстием

Шаг 6: Монтаж корпуса с рабочей частью

Шаг 7: Подключение оборудования к сети

Шаг 8: Установка внешней решетки в отверстие

Кондиционеры Fresh Air

95% сплит-систем в продаже работают со статическим воздухом. Они постоянно перерабатывают атмосферу закрытого помещения. Типовые кондиционеры выполняют свою основную задачу и в помещении становится прохладнее. Однако свежего воздуха от их работы не добавляется.

Производители предложили собственное решение проблемы нехватки свежего воздуха и разработали кондиционеры со смешиванием воздуха с улицы.

Конструктивные особенности сплит-системы со швом:

• забор воздуха осуществляется через воздуховоды, идущие от внешнего блока к внутреннему;
• На ул. корпус предусмотрена турбина с системой фильтрации, отвечающая за подачу и очистку воздуха.

Некоторые модели приточно-вытяжных установок оснащены кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух через мембранную мембрану, отделяющую молекулы кислорода от других газообразных веществ. В результате концентрация кислорода увеличивается

Принцип работы «сплит-системы со смесью»:

1. Свежий воздух через всасывающий вентилятор поступает по воздуховоду в испарительный (внутренний) блок.
2. Потоки уличного воздуха смешиваются с комнатным воздухом.
3. После фильтрации и дополнительной обработки (охлаждение, нагрев) воздух поступает в помещение.

Несмотря на хорошую идею технологов, такие модели климатических систем не пользуются большим спросом. Кондиционеры с притоком воздуха работают громко и не способны обеспечить полноценное проветривание квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% выше цены обычного кондиционера.

Приточно-вытяжные мультисистемы

Канальная вентиляция представляет собой комплекс воздуховодов, проложенных во всех помещениях. Сердцем системы является приточное оборудование, расположенное на входе.

Схема устройства и работы вентиляции определяется типом вентиляционной установки. Наметим особенности двух наиболее экономичных и эффективных способов организации воздухоснабжения: вентиляция с рекуперацией и использование установок ВАВ.

Принцип работы комплекса с рекуперацией

Рекуператор является компонентом . Теплообменник позволяет значительно снизить энергозатраты, обеспечивая передачу тепла от нагретого вытяжного воздуха к холодным входящим потокам.

Для функционирования рекуператора кроме приточного воздуховода требуется установка вытяжных воздуховодов, что влияет на стоимость системы. КПД некоторых теплообменников достигает 95%

В системах вентиляции устанавливаются теплообменники двух типов: пластинчатые и ротационные.

Пластинчатые рекуператоры. Конструктивно представляют собой картридж, устанавливаемый в воздуховод. Воздушные потоки «разрезаются» блоком пластин. С одной стороны пластины проходит теплый воздух, а с другой холодный. В результате теплообмена образуется конденсат, который необходимо удалять.

Особенности пластинчатых рекуператоров:

• приточный и вытяжной воздух не смешиваются;
• вероятность замерзания зимой;
• в рекуператорах из паропроницаемых тонких пленок не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Рекуператоры роторные. Принцип перераспределения тепла основан на вращении барабана, по которому движутся разнонаправленные воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда нагретая часть ротора попадает в поток холодного подвода, воздух нагревается, а ротор охлаждается.

Ротационные рекуператоры имеют компактные размеры и отличаются высокой энергоэффективностью. Недостатком этого устройства является частичное смешивание грязного и свежего воздуха. В мороз нежелательно выключать роторные модели

Подробно об устройстве и принципе работы систем кондиционирования с рекуперацией тепла написано , с чем советуем ознакомиться.

Система VAV — вентиляция по мере необходимости

Установка с переменным объемом воздуха (VAV) — эффективная система вентиляции, обеспечивающая приток и нагрев воздуха с минимальным потреблением энергии. Комплекс позволяет настраивать параметры и режим вентиляции для каждого помещения отдельно.

Стандартная система вентиляции подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность системы VAV выбирается пользователем в зависимости от конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Предположим, что комплекс с максимальной производительностью 300 куб.м в час обслуживает две комнаты: спальню и гостиную. Если бы зимой не хватало мощности калорифера для нагрева воздушного потока до комфортной температуры, то в случае обычной вентиляции пришлось бы снижать общую производительность. В результате в обеих комнатах будет душно.

Работу VAV-системы можно регулировать: днем ​​подавать воздух в гостиную, а ночью — в спальню. В каждой комнате есть отдельный выключатель вентиляции

Регулировка производительности позволяет экономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию, система VAV имеет и другие преимущества:

• отсутствие морозильного оборудования;
• «Отработка» выводится через существующие вентиляционные каналы, поэтому нет необходимости обустраивать сеть вытяжных каналов;
• низкая стоимость эксплуатации.
