Устройство реечных подвесных потолков из аллюминия

Реечный подвесной потолок

Оформление потолка считается одним из самых важных этапов отделочных работ. Сегодня дизайнеры предлагают разнообразные варианты декорирования. Но самым практичным и удобным решением считается устройство реечных подвесных потолков. Данный вид отделки по праву занимает лидирующие позиций уже не один десяток лет. В этом нет ничего удивительного, потому что реечные потолки прочные, надежные и эстетичные.

Виды реечных подвесных потолков

Содержание

После установки реечный потолок образует ровную поверхность, скомбинированную из металлических реек. Чаще всего такой вариант отделки используется в просторных фойе, офисах, торговых центрах или спортивно-развлекательных учреждениях. В городской квартире или загородном доме рейка отлично подходит для обустройства потолка в ванной комнате, на кухне или в прихожей.

Навесной потолок реечный представляет собой конструкцию, состоящую из узких металлических или алюминиевых панелей. В зависимости от расположения элементов, существуют различные типы реечных потолков:

реечный потолок закрытого типа. Панели устанавливаются вплотную друг, к другу образуя ровную поверхность. Для создания эффектного потолочного покрытия дизайнеры советуют комбинировать панели различных фактур и оттенков;
потолки открытого типа. Монтаж панелей проводится на небольшом расстоянии. Оставшиеся щели прикрываются специальными межреечными вставками. В некоторых случаях промежутки остаются открытыми – это позволяет хорошо вентилировать пространство под отделкой;

рейки со вставками. Панели данного типа больше напоминают открытые реечные потолки. Пространство между панелями рекомендуется закрывать узкими полосками из алюминия.

Закрытый тип реечного потолка

Реечные покрытия различаются по дизайну. Например, немецкие производители предлагают лаконичные кромки панелей, итальянские изделия имеют небольшие закругления.

Совет! Для создания эффектных зеркальных поверхностей используются рейки, имеющие хромированное или позолоченное покрытие.

Обустройство реечного поточного покрытия следует начинать от окна, постепенно продвигаясь к противоположной вертикальной плоскости. Визуально расширить узкую комнату возможно с помощью элементов установленных поперек потолочного перекрытия. В квадратных помещениях оригинально выглядит диагонально расположенная рейка.

Основные преимущества реечного покрытия

Отличные технические и эксплуатационные характеристики отделочного материала делают устройство подвесного потолка практически идеальным покрытием для жилых и коммерческих помещений.

Реечный потолок отличается своей долговечностью и простотой в уходе

Достоинства реечных подвесных потолков:

несложная сборка. Быстрый монтаж речного потока позволяет в минимальные сроки обустроить эстетичное потолочное покрытие;
влагостойкость. Металлические рейки не боятся влаги, и резких перепадов температур. Декоративное покрытие используется для оформления потолка в помещениях с различной степенью влажности;
долговечность. Срок эксплуатации реечных потолочных конструкций длится 30-40 лет;

пожаробезопасность. Металл негорюч, поэтому устройство потолков реечных алюминиевых рекомендуется проводить в помещениях с повышенным уровнем опасности;
экологичность. Панели из алюминия абсолютно безвредны, на их поверхности не появляется плесень и вредоносные бактерии;
гигиеничность. Декоративное потолочное покрытие очищается от загрязнений с помощью современных чистящих средств.

Удобная конструкция позволяет не только удачно скрыть все инженерные коммуникации, но и создать максимально комфортное освещение.

Совет! Поверхность потолочного покрытия обладает отличным светоотражающим эффектом, благодаря которому даже небольшое помещение кажется просторным.

Особенности обустройства потолочной конструкции

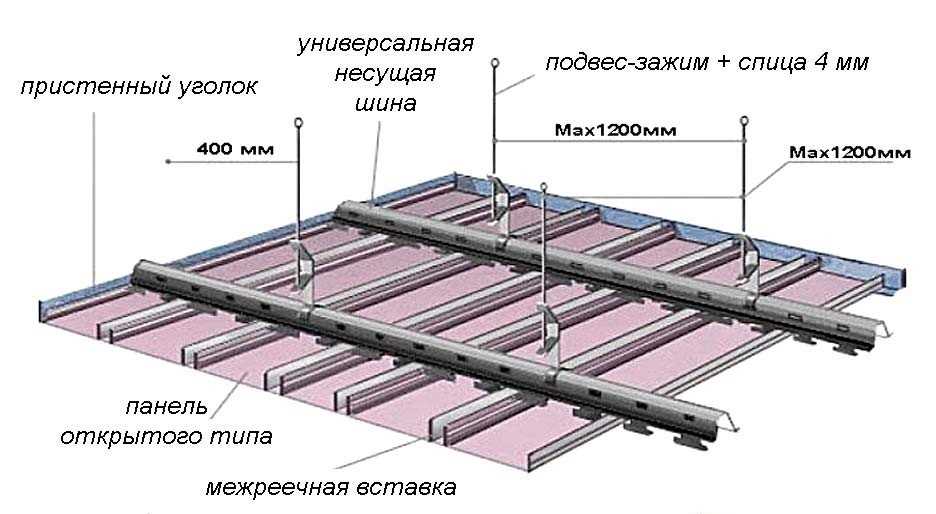

Комплектующие и устройство каркаса реечного потолка

Устройство реечных подвесных потолков имеет несложное строение:

стрингеры. Несущие шины сделаны в виде П-образных профилей, с высеченными на кромках крепежными элементами.
На них устанавливают декоративные панели;
регулируемые подвесы. Подвес состоит из стержня и скобы. Стержень крепится к потолочному перекрытию, а скоба монтируется к стрингеру;
реечные панели. Металлические полосы длиной до 4 м и шириной 0,2 м. Толщина реек около 0.5 мм. Поверхность имеет различные оттенки;
вставки межреечные. Монтаж узких алюминиевых плит необходим для заделки щелей в потолках с открытой подвесной системой;
угловой профиль. Эстетичный пристенный плинтус используется для стыковки плоскости потолка со стеной.

Процесс сборки реечных подвесных потолков

Устройство реечных потолков необходимо начать с изготовления каркаса.

Прежде всего, необходимо определить высоту нового потолка с учетом внутреннего пространства необходимого для размещения различных коммуникаций и точечного освещения.

Ножницами по металлу вырезаются куски профиля, его необходимо надежно прикрепить к вертикальной стене с помощью дюбелей.

Сборка потолка из реек начинается с монтажа каркаса

Установка подвесов начинается с определения места крепления стрингеров. Первая насечка ставится на расстоянии тридцати сантиметров от стены, остальные через один метр. Стержни подвесов прикрепляются к потолочному перекрытию анкерами.

Устройство реечного потолка невозможно без стрингеров которые устанавливаются на подвесы с помощью шуруповерта. От правильно установленных шин зависит срок эксплуатации декоративного покрытия.

Установка металлических панелей

Монтаж плит должен проходить в определенной последовательности:

Рейки следует предварительно нарезать на элементы, длина которых должна быть на пять миллиметров меньше чем расстояние между двумя расположенными напротив стенами.
Подготовленные панели вставляются в стрингеры и легким нажатием защелкиваются на фиксаторах несущих шин. Плиты монтируются друг за другом, создавая прочное ровное покрытие.

Последняя панель подгоняется по размеру. Отрезанная рейка после укладки надежно закрепляется. По окончании монтажных работ нужно прикрепить потолочный плинтус, который скроет все недочеты и станет отличным украшением потолочного покрытия.

Монтаж металлических вставок в реечный потолок

При желании в потолочную конструкцию можно установить светодиодные светильники, предназначенные для подвесного потолка. Для их монтажа в реечных панелях просверливаются отверстия.

Отверстия легко изготовить с помощью ножниц по металлу. Прежде всего, определяется место расположения светильников, после этого необходимо начертить круг. Из самого центра делаются ровные надрезы. Образовавшиеся лепестки следует аккуратно загнуть внутрь конструкции. Качественно проведенные подготовительные работы позволяют создать эффективное потолочное освещение.

Выбирая металлически панели для подвесного потолка, следует обратить внимание на качество изделия. Известные производители заворачивают всю продукцию в прозрачную пленку, она защитит рейки от возможных механических повреждений во время транспортировки. Если потолок продается без пленки – это свидетельствует о низком качестве продукции, поэтому от такой покупки лучше отказаться.

В отличие от многих современных покрытий реечный подвесной потолок обладает неоспоримыми преимуществами. Это, прежде всего его разновидность, экологичность, пожаробезопасность и продолжительный срок эксплуатации. Прекрасный дизайн панелей позволяет использовать надежный отделочный материал для декорирования потолков не только в современных, но и в классических интерьерах.

Реечный алюминиевый потолок: монтаж, устройство, дизайн

Реечный алюминиевый потолок вошел в обиход совсем недавно, но его положительные стороны уже прочно закрепили этот продукт на рынке подвесных потолочных систем.

Подвесные потолки из алюминия отличаются быстротой монтажа, небольшим весом конструкции и оригинальным дизайном.

Но, в отличие от других вариантов подвесных конструкций, за подвесные потолки из алюминиевых панелей придется заплатить чуть дороже.

Оценить достоинства, познакомиться с видами, узнать о процессе установки реечных алюминиевых потолков и принять на заметку несколько советов поможет полезная информация из статьи.

Знакомство с подвесными потолками из алюминия

Содержание:

Знакомство с подвесными потолками из алюминия
Особенности реечного потолка
Конструкция потолка из алюминия
Технология установки

За последние несколько десятилетий отделка потолков как область строительно-ремонтных работ имела ряд разнообразных изменений.

В конце 80-х самыми распространенными способами отделки являлись побелка и покраска. В 90-х годах на потолок начали клеить обои и легкие потолочные плиты.

В XXI веке значительными шагами начали внедряться технологии установки натяжных и подвесных потолков.

В зарубежном мире строительства и ремонта к потолкам давно подходят с высокой функционально-технической грамотностью.

Необходимость этого связана с решением задач оснастки помещения инженерным оборудованием и различными системами коммуникаций, значительная часть которых располагается под потолком.

Появление подвесных систем, в частности – алюминиевые подвесные потолки, облегчило решение таких проблем.

Россия начала знакомство с подвесными конструкциями потолков гораздо позже Запада.

Но темпы освоения нового направления достаточно быстро позволили очень высоко оценить подвесные потолки, так как они помогли решить сразу несколько проблем:

скрытое размещение инженерных коммуникаций, проводки, датчиков и вентиляции;
дополнительная шумоизоляция;
теплоизоляция;
монтаж многопрофильной системы освещения помещений.

Алюминий – самый распространенный металл на планете. Он имеет очень хорошие качественные характеристики, чтобы являться одним из самых необходимых и популярных материалов в строительно-ремонтной сфере.

Фото:

Подвесная система представляет собой каркас из угловых профилей, стрингеров и адаптируемых подвесов, к которым подсоединяются алюминиевые планки.

На сегодняшний день существует две разновидности алюминиевых подвесных потолков – реечные и кассетные.

Оба этих типа разнятся друг от друга как внешним видом, так и крепежной системой, что для наилучшего представления изображено на схемах и фото в статье.

Особенности реечного потолка

Реечный потолок из алюминия – это подвесная конструкция, видимая сторона которой включает в себя состыкованные алюминиевые реечные панели с многослойным лаковым покрытием.

Панели могут иметь различные варианты окраски и размеров: длина может варьироваться от трех до четырех метров, ширина – от пяти до двадцати сантиметров и толщина – до 0,6 миллиметра.

Панели имеют специальные соединительные элементы – такое крепление при сборе потолка позволяет швам между рейками быть незаметными, благодаря чему после установки собранный потолок имеет цельный вид.

Видео:

Помимо стандартных панелей шириной в 50 – 200 миллиметров, изготавливаются и дополнительные декоративные элементы, которые при грамотном подборе будут выгодно контрастировать с основными панелями цветом и размерами.

Сами планки так же отличаются по своей структуре:

гладкие или с перфорацией;
глянцевые или матовые;
фактурные или с зеркальной поверхностью;
могут быть стилизованными под различные материалы, такие как дерево, кожа и другие.

По форме рейки делятся на прямоугольные и закругленные, с помощью которых можно монтировать потолки с переходом уровня или выполнять изгибы.

В подвесные потолки из алюминия можно встраивать несколько видов светодиодных светильников.

При этом для растровых элементов освещения приобретается специальный экран – рейка с готовым отверстием под светильник, а под точечные светильники отверстия вырезаются вручную либо специальным инструментом.

Технические характеристики системы позволяют ставить рейки в разных направлениях плоскости потолка, что позволит визуально обыграть увеличение либо уменьшение пространства.

Алюминиевый подвесной потолок, состоящий из реек, имеет следующие достоинства:

долговечность. Неприхотливый потолок, реечное алюминиевое устройство которого способно прослужить не один десяток лет;
экологичность. Все элементы конструкции изготавливаются из экологически безопасного материала. Образование плесени и грибков на этой поверхности исключено;
пожаробезопасность. Алюминий – устойчивый к огню металл, поэтому потолок реечный алюминиевый отлично подойдет помещениям с высокими требованиями к безопасности и огнеупорности;
влагостойкость. Эти потолки никак не реагируют на сырость, поэтому алюминиевые потолки для ванной – самый идеальный вариант отделки;
простая установка. Монтаж алюминиевого потолка не предусматривает специальной подготовки мастера. В случае необходимости алюминиевые панели легко демонтируются.

Конструкция потолка из алюминия

Реечные подвесные потолки из алюминия, в свою очередь, делятся по профилю и техникой крепления:

установка открытого типа реечного потолка из алюминия. В данной системе крепления между реечными панелями остаются небольшие прогалы, которые оставляют открытыми, либо закрывают декоративными межреечными вставками. Оставленные зазоры служат для лучшей вентиляции, а декоративные заглушки улучшат оформление потолка. Реечные алюминиевые потолки, предназначенные для ванной, рекомендуется закреплять именно таким способом;
установка закрытого типа реечного потолка из алюминия. Такая конструкция являет собой единую плоскую поверхность без зазоров между панелями. Профильные планки устанавливаются друг на друга, поэтому поверхность получается глухой. Внешнюю часть потолка можно сделать равномерной и гладкой при установке бесщелевых панелей.

Фото:

Выбирая определенную систему подвесного потолка, нужно знать, что она должна в себя включать.

В данном случае описывается устройство потолков реечных алюминиевых систем открытого типа:

реечные панели представляют собой алюминиевые полосы, края которых имеют специальный загиб, с помощью которого рейки будут стыковаться к несущей шине;
шины (стрингеры). Несущий элемент конструкции, предназначенный для подсоединения к ним реечных панелей. Потолочный стрингер представляет собой П-образную планку с изготовленными на кромках крепежными фиксаторами. Шины производят из сплавов алюминия или оцинковки. Верхняя часть стрингеров имеет отверстия, позволяющие крепить подвесы. При покупке несущих шин и реечных панелей нужно убедиться в том, что они конструктивно совместимы;
подвесы. Тот элемент конструкции, благодаря которому она и получила свое название. Подвес представляет собой стержень, насквозь проходящий через скобу. Сам стержень крепится к черновому потолку, а скоба – к стрингеру. Подвес должен позволять выравнивать стрингеры по вертикали, чтобы поверхность конструкции находилась в одной горизонтальной плоскости;
межреечный декоративный профиль. Тонкие алюминиевые панельки, применяемые при открытом типе установки реечного потолка, которые маскируют зазоры между рейками на лицевой части конструкции;
плинтус. Декоративный элемент в виде уголка, необходимый для закрытия стыков потолка и стен.

К этому ряду можно причислить осветительные приборы – светильники.

Чтобы алюминиевый реечный потолок имел завершенный вид, существуют уже подготовленные панели со встроенными точечными светильниками. После приобретения останется только установить и подключить их.

Алюминиевый кассетный потолок, в свою очередь, имеет некие конструктивные и крепежные отличия, что хорошо видно на фото в статье.

Технология установки

Монтаж реечного алюминиевого потолка предстоит начать с ревизии необходимых материалов и средств установки.

Чтобы установка профилей и панелей прошла проще, понадобятся дрель, строительный уровень, линейка, маркер, дюбеля и шурупы, нож, ножницы по металлу и плоскогубцы.

Процесс установки стоит разделить на этапы для правильной последовательности:

Разметка периметра – первый шаг, от которого зависит правильная установка потолка. С помощью маркера делаем отметки уровня будущего подвесного потолка. Если за новым потолком не будут скрываться коммуникации и осветительные приборы, то максимальный отступ от основного потолка составляет пять сантиметров. Если потолочная конструкция будет включать в себя светильники, то отступ необходимо увеличить. При помощи строительного уровня нужно перенести отметки на углы комнаты и соединить все точки в единую линию;
По получившейся линии нужно замерить длину каждой из стен и ножницами по металлу нарезать угловой профиль соответствующих размеров;
Следуя разметке с шагом в 50 см проделать в стенах и плинтусах отверстия при помощи дрели. Отверстия лучше готовить с внешней стороны, чтобы эта часть поверхности профиля оставалась ровной для плотного примыкания к стене. Затем весь профиль крепится к стене по той же линии дюбелями и шурупами. В местах угловой стыковки профиль подрезается под углом в 45 градусов и крепится плотно друг к другу;
Разметка базового потолка под подвесы осуществляется при помощи самих стрингеров. Они кладутся на полочки углового профиля равномерно по длине: крайние элементы прикладываются с отступом от стен в 0,3-0,4 м, а все промежуточные наносятся через 1 м. Места крепления подвесов указываются относительно крепежных отверстий, расположенных на несущих шинах;
По точкам сверлятся отверстия для анкеров, которые будут крепить стержни подвесов к базовому потолку;
Стержни крепятся анкерами так, чтобы они лежали в одной плоскости. Стрингеры присоединяются к подвесу при помощи скоб с тем же шагом. Скоба легко перемещается по стержню, что позволяет быстро выровнять уровень стрингеров;
Если потолок предусматривает наличие светильников, то для начала необходимо в обозначенных местах реек проделать отверстия нужного размера и сразу прикрепить корпус светильников;
С реек снимается защитная пленка и каждая из них подрезается до необходимой длины с вычетом в 1 см для облегчения монтажа. Этот зазор легко закроется угловым профилем;
Каждая рейка легко защелкивается в выступы на стрингерах. Установку реек лучше начинать с концов к середине, чтобы последняя устанавливаемая рейка не доставила лишних хлопот. Светильники подключаются сразу по мере установки алюминиевых планок под них;
Последним этапом устанавливаются межреечные вставки.

Видео:

Конечный результат можно увидеть на фото в статье.

Итак, разобравшись с конструкцией, материалами и с тем, как собрать реечный алюминиевый потолок, будет проще сделать выбор варианта оформления.

Главное – помнить о том, что при выборе реек нужно как можно тщательнее подойти к качеству и совместимости элементов конструкции.

Алюминиевый реечный потолок: устройство, виды, монтаж

Технические помещения сложно привести в порядок: слишком противоречивые требования должны сочетаться в отделочных материалах. Они должны быть практичными и красивыми, при этом не должны бояться воды, повышенной влажности. А еще очень желательно, чтобы они были просто монтируемыми и недорогими. Согласитесь, найти подходящий под эти требования материал совсем не просто. Один из вариантов – алюминиевый реечный потолок. Если вам нужно обновить потолок в ванной, туалете, прихожей, балконе или кухне, присмотритесь к этой системе.

Содержание статьи

1 Устройство реечного потолка и его виды
2 Компоненты системы
3 Формы выпуска и цены
4 Инструменты для монтажа
5 Процесс монтажа
- 5. 1 Установка настенного профиля
- 5.2 Установка стрингеров
- 5.3 Установка реек

Устройство реечного потолка и его виды

Как и любая подвесная система, реечный алюминиевый потолок монтируется ниже уровня пола, поэтому исходное состояние чернового потолка не имеет значения. Состоит из подвесной системы, к которой крепятся несущие профили. Эти профили имеют специальные углубления для крепления алюминиевых планок, формирующих лицевую сторону потолка.

Реечный подвесной потолок — один из вариантов недорогого ремонта

Внешний вид алюминиевого потолка зависит от типа планок. Их изготавливают из тонкостенного алюминия, затем окрашивают, покрывают защитным слоем лака. Цвет — любой из палитры RAL. Самым распространенным является белый и его оттенки, бежевый. Обычно они есть в наличии, другие цвета доступны по запросу. При выборе цвета также можно выбрать тип поверхности – матовая, полуглянцевая, глянцевая.

Алюминиевый реечный потолок: устройство

Рейки могут быть разной ширины и формы. Ширина — от 90 мм до 200 мм. Лицевая поверхность планки может быть плоской (немецкая и русская), закругленной (итальянская). Встречаются и треугольные секции, но в квартирах они используются редко. Отдельно стоит упомянуть перфорированные планки. Они хороши для проветривания, но вид слишком формальный для квартиры или дома.

Ленточные профили для алюминиевых подвесных потолков

По способу крепления алюминиевый подвесной потолок бывает:

Наиболее распространенный вариант с открытым исходным кодом. Зазоры закрываются рейками другого цвета, но можно подобрать такую же. Есть еще вариант – планка с доской. При использовании щели сразу закрываются. В частных домах и квартирах областью применения таких потолков является ванная, туалет и кухня.

Компоненты системы

Алюминиевый реечный потолок состоит из:

Вы можете собрать алюминиевый реечный потолок в ванной или на кухне за несколько часов. Все просто, самые сложные операции – установка креплений, нарезка реек и профилей на отрезки необходимой длины.

Помимо этих компонентов, вам нужно будет позаботиться об освещении. Чаще всего используются точечные светильники. Для них в рейках вырезаются отверстия. Также можно использовать люстры, но крепление придется продумать самостоятельно.

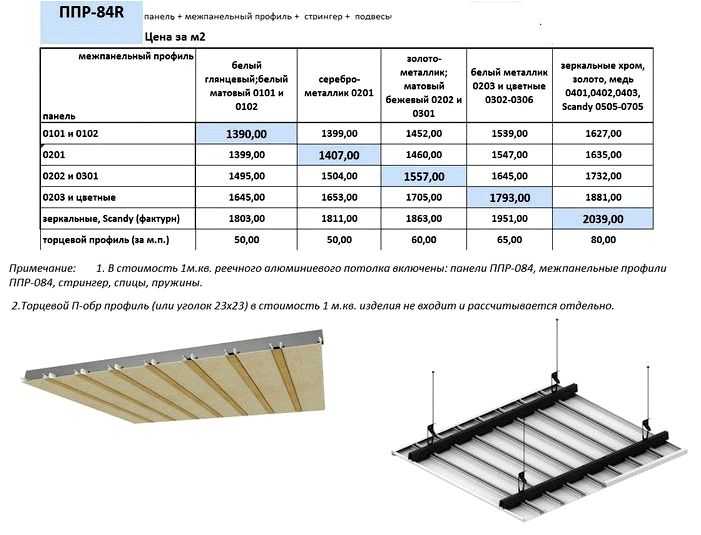

Формы выпуска и цены

Возможны две формы производства алюминиевых реечных потолков: все элементы по отдельности или в комплекте. Набор рассчитан на определенные размеры, в комплект входит все необходимое. Подвески могут отсутствовать, так как высота потолка может быть разной. Если вы хотите сделать металлический натяжной потолок в типовой ванной или кухне, то без труда найдете нужный комплект. Недостатком такого решения является небольшой выбор цветов.

Назначение и размер	Марка	Ширина рельса	Цвет	Цена
Универсальный набор 2500*1500	Цезаль	100 мм	светло-розовый	2800 руб.
Набор для ванной 1700*1700	Чесаль	150 мм	белый мрамор	3000 руб.
Набор для ванной 1700*1700	Цезаль	150 мм	мозаика	3600 руб.
Комплект реечных потолков для туалета 1330*900	Моспотолки	85 мм	белый матовый	1800 руб.

Если вы покупаете комплектующие для реечного потолка самостоятельно, то выбор гораздо шире. Стандартная длина рельса 6 м, но есть и четыре и пять метров. Цена зависит от ширины планки, типа профиля, толщины металла, длины и цвета. Самые дешевые – белые плоские. Стоят от 45 рублей за погонный метр (при ширине 100 мм). Цена окрашенного «под дерево» — от 100 руб/м при ширине 100 мм. Самые дорогие — хром. За них придется заплатить от 260 руб/м (при той же ширине).

Остальные комплектующие стоят совсем немного:

направляющие — 150-180 руб за 4м;
– от 56 до 360 рублей за 4 м;

В общем, если вам нужен способ быстро и недорого привести в порядок потолок в ванной или кухне, вам нужен алюминиевый реечный потолок.

Монтажный инструмент

Для монтажа металлического реечного потолка потребуются простые инструменты:

Несколько пояснений по поводу инструмента. Сверла нужны для установки дюбелей, размер подбирайте соответственно. Если стены облицованы плиткой, необходимы сверла для плитки. После того, как в керамике проделаны отверстия, сверло следует сменить на такое, которое предназначено для работы по бетону.

Корона необязательна, но с ней проще работать. Если короны подходящего размера нет, можно вырезать отверстие ножницами по металлу: сначала сделать небольшое отверстие в центре, затем по спирали вырезать его нужного размера.

Процесс установки

В первую очередь необходимо определиться с уровнем подвесного потолка. Если других ограничений нет, учитывайте высоту встраиваемых светильников, которые планируется установить: высота светильника + 3-5 см. Затем начинается собственно установка.

Установка стенового профиля

Крепление алюминиевого реечного потолка начинаем с нанесения разметки на стены — нужно провести линию, по которой будем выравнивать ламели. Проще всего это сделать с помощью лазерного рубанка (уровня), если его нет, придется переносить метку водяным уровнем.

По намеченной линии необходимо будет закрепить стеновой профиль. Бывает двух видов — Г-образный и П-образный. С первым работать проще, а при установке второго получится плотно зафиксировать стрингер за счет накладок. Так что выбор за вами.

Некоторые точки установки профилей и направляющих

Пристенный профиль нарезается на отрезки необходимой длины — по ширине и длине туалета, ванны или кухни. Прикладываем отрезанный кусок к начерченной линии, отмечаем на ней места установки креплений. Ставим по одному дюбелю по краям, затем через 40-50 см. Если на стенах плитка, то крепления должны быть в ее середине, поэтому больше ориентируемся на это, а не на расстояние.

Просверлите отверстия в планке по меткам, установите профиль на место. На этот раз через проделанные отверстия делаем отметки на стене. Сверлим, устанавливаем пластиковые дюбели. Они должны быть вровень с поверхностью стены. Чтобы не повредить плитку при забивании, можно вбить дюбель через деревянный брусок. После установки дюбелей крепим стеновой профиль. Аккуратно срезаем углы. Можно сделать под 45°, а можно аккуратно под прямую линию.

Установка косоуров

Стрингеры (направляющие) монтируются так, чтобы их края заходили в установленный стеновой профиль. По длине они на 1 см короче расстояния между стенками — чтобы не терлись и не скрипели. Пристенный профиль не будет нести никакой нагрузки. Весь вес примут на себя подвески и мешалки.

Шаг между направляющими не более 1,2 м, установка подвесов от стены 30 см, между подвесами 120 см. Заливаем стрингер в профиль, берем выбранную подвесную систему, устанавливаем их на выбранном расстоянии.

Варианты крепления рейки к потолку

Некоторые способы крепления пружины к потолку показаны на рисунке выше. Подвеска может быть не только такая – любая на ваш выбор. Первый вариант подойдет, если вам нужно опустить потолок на значительную высоту. В этом случае высота регулируется с помощью пружины. Во втором и третьем случаях высота регулируется завинчиванием/выкручиванием самореза или дюбеля. Понятно, что предел регулировки будет намного меньше, но это зависит от длины винта (можно выбрать и длинный).

Если направляющая устанавливается в П-образный стеновой профиль, на нем необходимо вырезать небольшой участок верхней полки и загнуть вверх. В противном случае стрингера просто не будет. При использовании Г-образного профиля такой проблемы нет.

Установка стрингера в П-образный профиль

Устанавливаемые направляющие должны находиться примерно на одном уровне. Если для регулировки используется пружина, плоскость нужно выставить на этом этапе, если шурупы или дюбеля, то можно после установки реек. Самолет управляется пузырьковым строительным уровнем или нивелиром.

Установка реек

Далее, собственно, начинаем собирать алюминиевый реечный потолок. Освобождаем полоски от защитной пленки (она может быть белой или прозрачной и тогда ее можно не заметить), нарезаем на кусочки необходимой длины. Длина – на 0,5-0,8 см меньше расстояния между стенками. Резать сразу много досок не стоит — комнаты с идеальной геометрией встречаются редко. Можно вырезать по 2-3-4 штуки за раз.

Можно резать ножницами по металлу или алмазным диском на болгарке. Если вы работаете ножницами, отрежьте брусок по отметке от краев, проведите чем-то острым по линии реза, согните по этой линии. Рельс обычно ломается. Но край не очень ровный. Будет ровнее, если резать ножницами или болгаркой.

Собираем реечный алюминиевый потолок; установка перил

Первую рейку обычно кладут у двери напротив входа. Заводится одним концом в стеновой профиль, немного разворачиваясь, а второй заводится с другой стороны. Перейдите к месту установки. При этом его нужно немного потянуть вниз, чтобы пазы на стрингерах не цеплялись. После установки на место планка прижимается вверх до щелчка — выступы на планке входят в вырезы на направляющей. Проверяем все соединения. Таким же образом кладем и другие рейки, только последнюю планку обычно приходится подрезать. Можно провести линию вдоль, сделать надрезы перпендикулярно ей и отрезать кусками. Это легче.

Установка вставок

После установки всех реек можно проверить плоскость потолка (если вы этого не сделали при установке направляющих и использовали длинные саморезы). Делается это отверткой, вставляемой в щель между планками — закручиваем/откручиваем саморезы. Последним этапом монтажа алюминиевого реечного потолка является установка вставок (щелевого профиля). Его нарезают на куски такой же длины, как и ламели, а края также заводят в стеновой профиль. Затем один край заводят в паз. При этом вставка своим выступом цепляется за край планки. Просто нажмите на второй край до щелчка. Проверяем соединение по всей длине, где нужно — подправляем.

METALWORKS Linear — Потолочные доски SYNCHRO

Добейтесь гладкого, гладкого, монолитного визуального эффекта, используя прочные, акустические и доступные линейные доски.

Страница данных
Брошюра
Монтаж
устойчивость
Очистка и дезинфекция
Гарантия
Спецификация

CAD-файлы
Файлы REVIT

Страница данных

Технический паспорт — METALWORKS Linear — Потолочные доски SYNCHRO
Технический паспорт — METALWORKS Trim & Accessories

Брошюра

Брошюра METALWORKS Linear
Брошюра по дереву и внешнему виду дерева
Партнеры по интегрированным решениям: предварительно квалифицированные для установки и отделки
Брошюра по интегрированному освещению

Установка

Руководство по установке — METALWORKS Linear — SYNCHRO
Руководство по установке — METALWORKS Linear — SYNCHRO для интеграции освещения

Очистка и дезинфекция

Руководство по дезинфекции
Рекомендации по очистке

Подробнее…

Основные характеристики и производительность

Номинальная ширина 2″, 4″, 6″, 9″, 11″ и 13″, только планки M1 теперь доступны для наружного применения в четырех стандартных металлических отделках и 17 отделках EFFECTS
Доступен для наружного применения, протестирован на соответствие классам ветровой нагрузки 30, 60 и 90
Планки легко защелкиваются в верхних крюках нового держателя главной балки 2 (изделие 7277MF)
Сплошные потолки возможны с отделкой AXIOM или согласованием отделки EFFECTS с использованием регулируемого зажима для отделки
Семейство продуктов CLEANASSURE – включает в себя дезинфицируемые доски, подвесные системы и отделку
Планки и подвесная система испытаны и одобрены для сейсмоопасных зон в соответствии с ASTM E580, AC 156
Критерии приемки для сейсмических квалификационных испытаний ненесущих компонентов и ASTM 3118
Добейтесь высокого звукопоглощения для улучшения акустических характеристик с помощью перфорированных досок M2 – 0,70 NRC
Интеграция линейных осветительных приборов производства Backlight® srl и XAL®; предварительно спроектированные бухты непрямого полевого освещения AXIOM для специальных потолков протестированы на соответствие и отделку для достижения предсказуемых характеристик освещения

Показать больше Показывай меньше

Recycled Content

LEED • WELL • Living Building Challenge

Перерабатываемый/расширенный производитель соответственно.
