Устройство подвесных потолков из гипсокартона: инструкция как установить, схема, видео и детальное фото

Расценка ФЕР 10-05-011-02. Устройство подвесных потолков из гипсокартонных листов (ГКЛ): одноуровневых — 100 м2

Состав работ:

1.	Разметка проектного положения металлического каркаса.
2.	Наклейка уплотнительной ленты на направляющие профили.
3.	Установка и крепление дюбелями направляющих профилей.
4.	Установка подвесов с зажимами и тягами.
5.	Установка основных и несущих профилей.
6.	Соединение профилей между собой одноуровневыми соединителями.
7.	Наклейка разделительной ленты в местах сопряжения с поверхностью стен и перегородок.
8.	Обшивка каркаса гипсокартонными листами с креплением их самонарезающими винтами.
9.	Заделка продольных швов шпаклевкой с применением армирующей ленты, поперечных швов и углублений от винтов — без ленты.
10.	Грунтование поверхности.

Ресурсы:

Код	Наименование	К-во	Ед.
1-100-35	Затраты труда рабочих (Средний разряд — 3,5)	97	чел.-ч
2	Затраты труда машинистов	0.38	чел.-ч
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т	0.19	маш.-ч
91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т	0.19	маш.-ч
91.21.12-004	Ножницы электрические	0.32	маш.-ч
01.7.03.01-0001	Вода	0.036	м3
01.7.06.01-0041	Лента эластичная самоклеящаяся для профилей направляющих 30/30000 мм	135	м
01.7.06.04-0002	Лента бумажная для повышения трещиностойкости стыков ГКЛ и ГВЛ	68	м
01. 7.06.04-0007	Лента разделительная для сопряжения потолка из ЛГК со стеной	1.35	100 м
01.7.15.07-0082	Дюбель-гвозди, размер 6×39 мм	0.81	100 шт
01.7.15.07-0152	Дюбели с шурупом, размер 6×35 мм	3.22	100 шт
01.7.15.14-0042	Шурупы самонарезающий прокалывающий, для крепления металлических профилей или листовых деталей 3,5/9,5 мм	3.68	100 шт
01.7.15.14-0044	Шурупы самонарезающий прокалывающий, для крепления гипсокартонных листов (ГКЛ, ГКЛВ, ГКЛВО) к каркасу из металлических профилей 3,5/25 мм	22.21	100 шт
07.2.06.03-0119	Профиль направляющий, стальной, оцинкованный, для монтажа гипсовых перегородок и подвесных потолков, длина 3 м, сечение 28x27x0,6 мм	136	м
07.2.06.03-0155	Профиль направляющий, стальной, оцинкованный, для монтажа гипсовых перегородок и подвесных потолков, длина 3 м, сечение 60x27x0,6 мм	306	м
07. 2.06.04-0078	Подвес профиля стальной, оцинкованный с зажимом пружинный анкерный, для крепления профилей сечение 60×27 мм	0.81	100 шт
07.2.06.05-0001	Удлинитель стальной, оцинкованный к профилю 60×27 мм, для соединения потолочных профилей, сечение 110x58x25x0,6 мм	0.81	100 шт
07.2.06.05-0017	Соединитель профиля одноуровневый потолочный	1.83	100 шт
14.4.01.02-0012	Грунтовка укрепляющая, глубокого проникновения, быстросохнущая, паропроницаемая	10	кг
14.5.11.03-0001	Смесь сухая шпатлевочная на основе высокопрочного гипса с полимерными добавками, крупность заполнителя не более 0,15 мм, прочность на изгиб 2,7 МПа	4	кг
14.5.11.03-0004	Смесь сухая шпатлевочная на основе гипса, универсальная с полимерными добавками, крупность заполнителя не более 0,2 мм, прочность на изгиб не менее 1,0 МПа	42	кг
01. 6.01.02	Листы гипсокартонные	111	м2
07.2.06.04	Тяга подвесов	81	шт

Технология монтажа подвесных потолков из гипсокартона

Автор admin На чтение 12 мин Просмотров 233 Опубликовано 09.02.2022

Ещё буквально некоторое время назад самым популярным типом отделки бетонного потолка была побелка, а деревянного – покраска.

Позже на потолок стали клеить обои. Ещё некоторое время спустя свою популярность начали завоёвывать ПВХ панели, с появлением которых начался период подвесных потолков. В сети появились различные технологии устройства, которые были, как своеобразная инструкция к действию.

Сегодня период подвесных потолков продолжается. На смену ПВХ панелям пришли гипсокартонные подвесные потолки. Такой потолок имеет свои преимущества:

Потолок с багетами

• Огромное разнообразие форм и видов потолка;
• Для устройства подвесного потолка из гипсокартона используют только экологически чистые материалы, то есть металлические профили и сам гипсокартон;
• Конструкция потолка сделана таким образом, что поверхность гладкая и не имеет дефектов;
• Малое время устройства подвесных гипсокартонных потолков;
• Вся конструкция подвесного потолка стоит дешевле, нежели, например, конструкция, которую имеют натяжные потолки;

Есть у гипсокартонных потолков и некоторые недостатки:

• Как правило, в потолок монтируют точечные светильники, которые по своей длине равны минимум 9 сантиметрам. Это значит, что потолок нужно опустить минимум на десять сантиметров, что существенно сокращает общий объём помещения;
• Вся конструкция подвесного потолка имеет не малый вес, поэтому для устройства подвесных потолков нужен не один человек;

Итак, как видно плюсов у подвесных гипсокартонных потолков куда больше, чем минусов.

Пожалуй, одним из основополагающих критериев, который становится причиной выбора именно гипсокартонного подвесного потолка, является возможность отобразить на нём все свои фантазии в дизайнерском плане.

С помощью гипсокартона возможно воссоздать практически любую, даже самую сложную, форму потолка.

Устройство потолка, то есть сама технология устройства гипсокартонных потолков, разделяет их на такие виды, как одноуровневые и многоуровневые. Причём существенных отличий в технологии устройства практически нет.

Содержание

1. Устройство потолков из гипсокартона
2. Основные этапы монтажа
3. Этап разметки
4. Способ первый
5. Второй способ
6. Этап устройства каркаса
7. Этап обшивки каркаса гипсокартоном
8. Этап завершающих работ
9. Устройство потолка в два уровня

Устройство потолков из гипсокартона

Монтаж потолка своими руками

Вся технология устройства подвесного потолка заключается в нескольких последовательно выполняемых этапах.

Наша инструкция по монтажу гипсокартонного потолка включает следующие этапы:

• Подготовительный этап или этап предварительных работ;
• Этап разметки стен и самого потолка;
• Этап монтажа каркаса из металлических профилей;
• Этап обшивки каркаса гипсокартоном;
• Этап заключительных работ или завершающий этап;

Как, видно инструкция содержит не так много этапов, поэтому и устройство потолка не такое сложное.

Теперь попытаемся раскрыть сущность каждого этапа, чтобы инструкция стала ещё понятнее.

Основные этапы монтажа

Первый этап включает в себя расчёт и подвоз всех необходимых инструментов и материалов.

Все материалы рассчитываются исходя из условий и правил монтажа подвесного потолка.

Дл устройства гипсокартонного потолка понадобятся следующие материалы:

• UD профиль. Такой профиль носит второе название – периметр. Дано оно ему не случайно. Устанавливается такой профиль по всему периметру комнаты, в которой монтируется подвесной потолок. Установка профиля осуществляется на той высоте, на которой устраивается потолок, то есть на месте соприкосновения гипсокартона своим ребром со стеной. Расчёт профиля выполняется исходя именно из его предназначения;
• CD профиль. Это основной профиль, который будет удерживать на себе всю тяжесть гипсокартона, то есть сам гипсокартон крепится именно к CD профилю. Расчёт такого профиля производится исходя из условия, что он должен располагаться на стыке между двумя листами по длине и по ширине, при этом по ширине гипсокартона CD профиль должен крепиться через каждые 30-40 сантиметров. Самое главное правило крепления гипсокартона гласит, что не один край гипсокартона не дожжен висеть в воздухе, а должен лежать на CD профиле;
• Подвески или дистанцеры и крабы. Эти приспособления нужны для закрепления CD профиля на старом потолке, а также для того, чтобы опустить новый потолок на нужное расстояние, при этом дистанцеры способны опустить потолок не больше, чем на 12 сантиметров, подвески же могут опускать потолок до одного метра. Устанавливаются дистанцеры и подвески с шагом в 30-40 сантиметров, можно чаще, главное чтобы потолок не провис под тяжестью гипсокартона.

Расчёт выполняется исходя из этого правила. Крабы представляют собой четырёхсторонний крестообразный соединитель.

Потолок в детской

Его применяют на месте стыка четырёх листов гипсокартона, но он может быть заменён и обычным дистанцером. Второе предназначение краба — это удлинять CD профиль, но опять-таки, эта его функция может быть выполнена специальным соединителем.

• Соединители. Как было сказано выше, выполняют функцию соединения двух профилей для придания им большей длины, если длины одного профиля не хватает;
• Гипсокартон. Расчёт гипсокартона проводится исходя из той площади покрытия, которой обладает подвесной потолок и площади покрытия одного листа;
• Различные саморезы и дюбеля. Саморезы различной длины используются для крепления профилей между собой, а также для крепления профилей к деревянным стенам. Дюбеля используются для крепления профилей к бетону;
• Шпаклевка. Шпатлёвка применяется для заделывания швов между листами гипсокартона;

Для самого потолка собственно больше ничего не нужно. Дальше в процессе отделочных работ понадобятся электрические провода и точечные светильники, если монтаж потолка предусматривал монтаж таких светильников, также понадобится различный отделочный материал, такой, например, как краска или обои.

Для монтажа подвесного потолка нужны следующие инструменты:

• Ножовка с мелкими зубьями, в качестве заменителя подойдёт обычный канцелярский нож;
• Шуруповерт, в качестве заменителя подойдёт дрель;
• Длинный шнур или верёвка;
• Обычный или водяной уровень;
• Длинная ровная рейка;
• Специальные ножницы для резки профилей;

Итак, закупка и подвоз всех этих материалов и инструментов осуществляется в рамках подготовительного этапа. Также он подразумевает приведение старого потолка к рабочему состоянию, то есть уборке с него различного мусора и грязи. Если на нём было какое-то покрытие, например, те же ПВХ панели, то нужно убрать и его.

В качестве подготовки к проведению основных работ требуется сделать развязку электрических проводов на точечные светильники или просто удлинить провода на люстру. Все провода могут спрятаться внутри подвесного потолка, но лучше сделать это аккуратно, то есть смотать их в жгут и с помощью маленьких гвоздей и шинки прикрепить к стене.

На этом подготовка к монтажу потолка завершена.

Этап разметки

Для того чтобы потолок получился ровным, перед его устройством нужно выполнить разметку. Разметка включает в себя два этапа:

• Разметка стен;
• Разметка старого потолка;

Суть разметки стен состоит в том, чтобы отбить на стене ровную линию, по которой потом будет крепиться UD профиль.

Она может быть выполнена двумя способами

Способ первый

Для этого в комнате нужно измерить высоту каждого угла. После измерений необходимо из всех получившихся величин выбрать самую маленькую. Если все величины равны, то это только плюс. Дальше в углу, который соответствует самому малому значению высоты, отмеряем порядка 10 сантиметров от старого потолка вниз и ставим две метки с обеих сторон угла.

После этого от этой отметки нужно провести линию до следующего угла. Чтобы линия была ровной, необходимо пользоваться рейкой и уровнем. Так проводим линию до второго угла, а потом и отчерчиваем весь периметр.

После того, как линия обита с помощью того же уровня можно проверить её ровность.

Второй способ

Сначала от пола отмеряется расстояние до места на стене, которое соответствует уровню глаз. Дальше эта линия отбивается по всему периметру, при этом точно также нужно её выравнивать при помощи уровня.

После того, как линия отбита, нужно отмерить от неё вверх одинаковое расстояние на каждом углу, при этом отмеренное расстояние должно обеспечивать опускание потолка не менее чем на 10 сантиметров.

Итак, когда линия расположения периметра отбита любым способом, можно приступать к разметке потолка.

Суть разметки потолка состоит в том, чтобы отметить линии, на которых будут располагаться дистанцеры или подвески. Конкретные места расположения дистанцеров указывать не обязательно, так как известно, что они должны располагаться через каждые 30-40 сантиметров, а линия их расположения будет нарисована.

Разрисованный потолок

Если будут использоваться крабы, то места их расположения стоит отметить.

Разметку стоит производить с тем учётом, что профили обязательно должны располагаться на стыках межу двумя листами.

Как только эта разметка сделана, можно считать, что весь этап разметки завершён.

Этап устройства каркаса

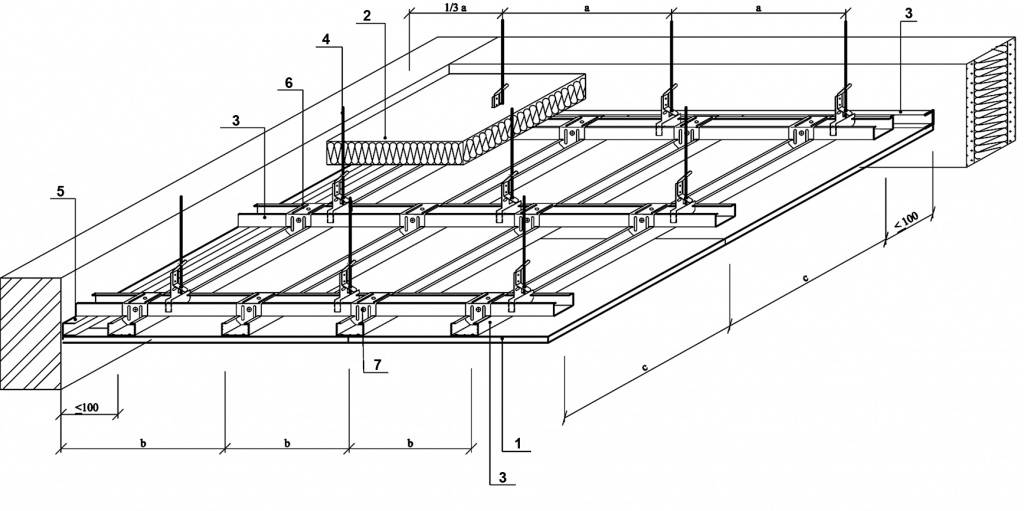

Приступать к монтажу каркаса для подвесного потолка следует с монтажа периметра.

UD профиль крепится по всему периметру комнаты саморезами или дюбелями, в зависимости от того, из чего изготовлены стены. Если из дерева, то подойдут саморезы длиной до 40 миллиметров. Если стены бетонные, то использовать можно дюбель-гвозди.

Если использовать дюбеля, то предварительно нужно просверлить под них отверстия.

Шаг крепления и дюбелей и саморезов равен примерно 15-20 сантиметрам.

После того, как был закреплён UD профиль, приступают к монтажу CD профиля. Для этого нужно закрепить дистанцеры или подвески и крабы, на отмеченных линиях или местах.

Сначала начинаем монтировать именно дистанцеры с крабами. Потом, чтобы на дистанцеры монтировать CD профили, нужно от периметра на одной стене натянуть шнур к периметру на второй стене. Все CD профили при их установке на дистанцеры должны лишь слегка касаться этого шнура.

Если какой либо профиль будет сильно натягивать шнур или выходить за его срез, то нужно профиль поднять повыше, так как это верный признак того, что сам профиль имеет уклон.

Таким образом, шнур нужен для того, чтобы установить все профили в одной горизонтальной плоскости.

Когда шнур натянут, можно приступать собственно к монтажу CD профилей. Каждый профиль сначала вставляется в периметр, потом крепится к нему саморезом.

Дальше профиль вставляется в уши первого дистанцера и закрепляется на нужной высоте. Так доходим до крайнего дистанцера.

Перед закреплением профиля в крайнем дистанцере, сначала нужно его конец вставить в периметр, а уже потом крепить к дистанцеру и самому периметру.

Так постепенно закрепляем все профили, но при этом постоянно контролируем их ровность при помощи уровня.

Если профиль был закреплён на середине дистанцера, то оставшуюся длину его ушек нужно просто загнуть в стороны.

Этап обшивки каркаса гипсокартоном

Потолок в гостиной

На этом этапе начинаем крепить гипсокартон к установленным профилям. Перед началом установки листов гипсокартона с них нужно снять фаску. Чуть позже будет разъяснено, зачем это нужно сделать. Фаска должна сниматься под углом в 45 градусов на глубину не более пяти миллиметров.

Обшивать начинаем с того угла с которого начиналась разметка под CD профили, чтобы их расположение совпадало с расположением стыков листов.

Крепить гипсокартон следует начинать с угла и двигаться в обе стороны от него. При этом шаг крепления равен 20 сантиметрам.

Гипсокартон крепится на саморезы длиной в 25-30 миллиметров.

Саморезы могут вкручиваться либо отвёрткой, но это отнимет очень много сил и времени, либо шуруповёртом. В качестве последнего можно использовать дрель с отвёрткой-насадкой.

Саморезы вкручиваются в лист гипсокартона так, чтобы шляпка полностью спряталась на глубину примерно в 2 миллиметра. Если вкрутить больше, то саморез сорвёт собственную резьбу в гипсокартоне и не будет его удерживать.

Если же саморез не вкрутить в гипсокартон, а оставить его шляпку на поверхности, то при отделке потолка могут возникнуть проблемы.

Также следует напомнить, что перед установкой листов гипсокартона, в них нужно проделать круглые отверстия для точечных светильников, что можно сделать при помощи специального инструмента.

Этап завершающих работ

Все завершающие работы заключаются в заделке швов шпатлёвкой. К слову сказать, заделывать шпатлёвкой нужно не только швы, но и места крепления гипсокартона саморезами, то есть нужно просто зашпатлевать шляпки саморезов.

Чтобы заделать швы нужно шпатлёвку аккуратно нанести на шов между листами. Теперь следует пояснить, для чего требовалось снимать фаски.

Если шпатлёвку нанести на верхний слой гипсокартона, который представлен картоном, то он просто намокнет. В таком состоянии картон может отслоиться от гипса и просто оторваться вместе со шпатлёвкой.

После того, как все указанные места зашпатлёваны, нужно дать шпатлёвке просохнуть, на что требуется порядка 3 дней при нормальных условиях.

После этого все зашпатлёванные места нужно обработать мелкой наждачной бумагой, чтобы затереть все шероховатости и неровности.

На этом монтаж подвесного потолка можно считать завершённым.

Устройство потолка в два уровня

Оригинальное сочетание подвесного потолка и декоративных балок

Для того чтобы устроить второй уровень нужно сделать следующее.

Сначала приступают к монтажу каркаса для первого уровня подвесного потолка, не обращая внимания на границы второго уровня, которые перед этим примерно нужно нанести на старом потолке. Следует отметить, что точность рисунка второго уровня в данном случае не важна.

После этого начинают обшивать потолок гипсокартоном. Когда листы гипсокартона зашли за границы второго уровня сантиметров на 10-15, начинают на них точно рисовать границы второго уровня, то есть воспроизводить контуры потолка.

После этого начинают устраивать каркас для второго уровня.

Каркас монтируется по тем же правилам, что и для первого уровня. Единственное отличие в том, что основанием для каркаса второго уровня является каркас первого уровня. Это значит, что дистанцеры или подвески следует крепить на CD профили.

Сначала начинаем крепить периметр. Для этого в каждом углу от периметра первого уровня откладываем равные расстояния вниз. Это расстояние будет соответствовать высоте второго уровня. Дальше отбиваем линию крепления периметра. После этого крепим сам периметр и натягиваем шнур.

После этого крепим дистанцеры и подвески с крабами. Дальше закрепляем CD профили второго уровня. После этого начинам обшивать их гипсокартоном.

Некоторые люди вырезают в гипсокартоне первого уровня границы второго уровня. Так делать нежелательно, так как при устройстве торцевых стен, то не обшитое гипсокартоном пространство, которое осталось под вторым уровнем, может быть видно.

Если же гипсокартон будет заходить за границы второго уровня, то такой проблемы не возникнет.
