Устройство паяльника: схема и принцип работы

Электрическая схема паяльника

Схема паяльника достаточно простая, она включает в себя нескольких основных элементов: вилка, спираль, сделанная из нихрома, и провод.

Вилка и провод используются в том случае, если паяльник работает от сети, но существуют и паяльники, где питание поступает от встроенного источника. Спираль является основной частью паяльника, благодаря ей электричество преобразуется в тепло, после чего обрабатываемые детали нагреваются и происходит их спаивание.

Температура нагрева паяльника, а точнее, его жала, не регулируется, поэтому для поддержки необходимого значения температуры можно подключить его через регулятор мощности для возможности проводить регулировку вручную и в дальнейшим поддерживать ее в ходе работы.

Мощность паяльника выбирается в зависимости от рода предстоящей работы: мелкие детали паяются прибором малой мощности. Это важно, потому что если взять паяльник с большой мощностью, то его жало не проникнет в труднодоступные места, а также велика вероятность перегрева. Для больших деталей и толстых проводов нужен паяльник помощнее (от 40 Вольт и выше). Если мощность будет недостаточной, то пайка будет некачественной с образованием пустот.

Подбор паяльника также зависит от напряжения. Паяльник напряжением 12 Вольт подойдет для работы в легковом автотранспорте, 24 Вольта – в грузовом автотранспорте, 27 Вольт – в воздушном транспорте, 36 Вольт – в помещениях с повышенной влажностью с выполнением обязательного заземления находящегося там электрооборудования.

Если у вас имеется паяльник, предназначенный на напряжение 12 Вольт, а вы хотите переделать его на 220 Вольт, то придется намотать спираль несколькими слоями, что создаст трудности при производстве работ с небольшими по размеру деталями.

Если сеть соответствует паяльнику, то работать можно от переменного и от постоянного напряжения. Это из-за нихромового материала, из которого сделан нагреватель.

Обычно напряжение в паяльных инструментах составляет именно 220 Вольт. Для работы в помещениях с большой влажностью или запыленностью используют приборы напряжением до 42 Вольт. Это вынужденная мера безопасности, исключающая вероятность поражения электрическим током.

Как устроен паяльник

Паяльником называется прибор, с помощью которого можно соединить между собой детали. Посредником между этими деталями может быть припой – вещество, которое под действием высокой температуры плавится и переходит в состояние жидкости. После прекращения этого воздействия припой мгновенно твердеет и обеспечивает неразрывное соединение. Этот инструмент является незаменимым для людей, работающих с электроникой, потому что благодаря ему можно не только соединить детали, но и разъединить их.

Необязательно быть семи пядей во лбу и тщательно изучать внутреннее устройство паяльника для того, чтобы уметь его использовать, но если вдруг он выйдет из строя, то эта информация может помочь.

Паяльники, выпущенные в разное время, несомненно, имеют кое-какие отличия, однако, основные части подобны у всех моделей. Устройство паяльника выглядит следующим образом: основная часть – это стержень, который сделан из красной меди. При воздействии температуры именно он расплавляет припой. Почему выбран именно этот металл? Все потому, что именно он имеет высокий коэффициент теплопроводности. Стержень на конце выполнен в форме клина, для того, чтобы работа с мелкими деталями проходила легче и удобнее.

Вторая важная часть паяльника представляет собой трубку, сделанную из стали, куда помещается медный стержень. Эта конструкция называется нагревательным элементом. Сверху упомянутую трубку оборачивают слюдой. Для чего она нужна и чем заменить слюду в паяльнике? Слюду можно заменить обычной стеклотканью, поверх намотав нихромовую проволоку. Когда по ней будет проходить электрический ток, при этом она будет нагреваться и передавать тепло трубке. От этого стержень также будет нагреваться. На проволоке из нихрома находится еще один слой слюды, который необходим для защиты спирали от взаимодействия с корпусом паяльника, что увеличивает уровень безопасности прибора. Кроме того, слой слюды нужен для того, чтобы сохранить тепло и не нагревать впустую корпус прибора.

Рукоятка прибора может быть произведена из дерева или специального пластика, но ни в коем случае не из металла.

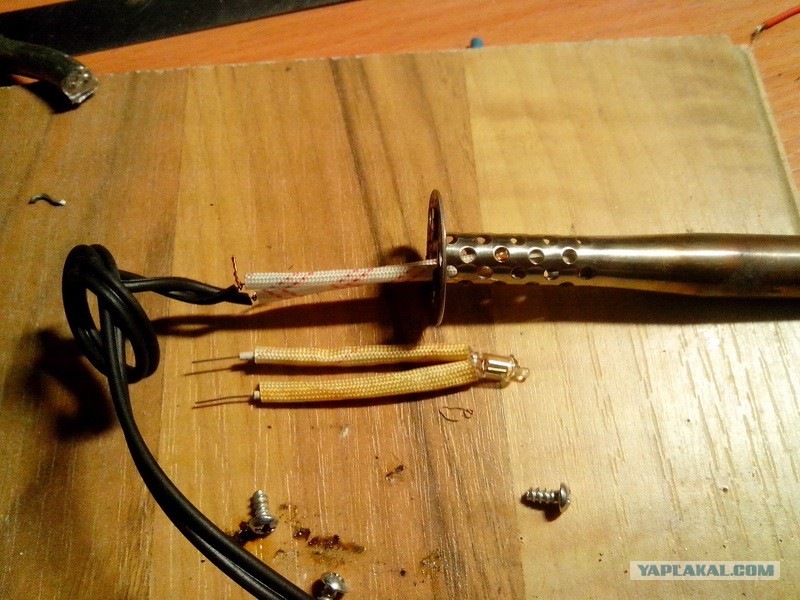

Что касается проводов, то они присоединены к выводам нихромовой проволоки, а чтобы соединение было максимально крепким можно пользоваться алюминиевыми зажимами, которые надежно припаяны. Их назначение не ограничивается лишь обеспечением качественного соединения, они также призваны отводить лишнее тепло. Чем больше мощность паяльника, тем больше температура, которой подвергаются медные провода, и тем нужнее присутствие алюминиевых зажимов. Это нужно знать на тот случай, если при ремонте паяльника встанет вопрос об удалении этих зажимов.

Нагревательный элемент расположен внутри стального корпуса инструмента. В зависимости от модели на корпусе может быть резьба для фиксации стержня, а также отверстия для отвода тепла, которые располагаются вблизи рукоятки.

Рассмотрим, к примеру, индукционный паяльник и то, как он работает. Он начинает греться благодаря катушке индуктора. Наконечник покрыт ферромагнитным составом, что сказывается на создании магнитного поля. Сердечник начинает разогреваться. Когда градусы достигли определенного уровня нагрев прекращается. При дальнейшем остывании происходит восстановление ферромагнитных характеристик и снова паяльник начинает увеличивать температуру. То есть поддержание температуры происходит автоматически без использования каких-либо термодатчиков и дополнительных электронных приспособлений.

В отличие от индукционного газовый паяльник относится к устройству автономного типа. Его можно применять где угодно.

Пламя, возникающее от сгорания газа, и является источником тепла, от которого происходит нагрев жала. Газ в паяльник заправляется при помощи обычного баллончика.

Принцип работы паяльника

Схема работы заключается в следующем: когда происходит подключение паяльника к электрической сети, то нихромовая спираль пропускает через себя электроток и происходит ее нагревание. Тепло передается на медный стержень, из-за чего его температура может возрасти до очень высоких показателей, порядка 300 градусов. Из-за этого припой расплавляется под воздействием жала (стержня) и спаивает детали.

Разновидностей паяльников множество, они могут быть отличны по мощности и иметь разные типы нагревательных элементов. В тех случаях, когда нужно спаять детали больших размеров или проводов с большим поперечным сечением нужны паяльники с большим жалом и обладающие мощностью около 100 Ватт. Паяльники мощностью от 50 до 80 Ватт нашли свое применение для ремонта электрооборудования и радиотехники. Паяльники для пайки мелких элементов должны быть с тонким жалом и маломощные – около 20 Ватт.

В наше время выпускается множество видов паяльников, один из которых – с нагревателем из керамики. Такие паяльники очень капризны, если на его нагревательный элемент попадет немного воды или он упадет, то может выйти из строя и возможности починки уже не будет. Дело в том, что нагревательный элемент состоит из керамической пластины очень небольшой толщины, а внутри – тонкая нихромовая спираль. При малейшем воздействии эта тонкая проволока рвется, и паяльник не подлежит ремонту.

Разновидностей паяльников много и их устройство и принципы работы отличаются друг от друга. Выбор паяльника зависит от характера задачи, которую он должен решить.

• Стержневые – являются наиболее распространенным видом. То, как они работают и из чего состоят — рассмотрели немного выше. Эта разновидность получила свое одобрение и признание у многих мастеров, работающих на дому, они неплохо справляются и с бытовой техникой, и с проводами.
• Пистолетные – внешне похожи на оружие, также применяются для ремонтных работ. Рабочая часть и рукоятка расположены друг к другу под углом 90 градусов – это очень удобно для некоторых работ.
• Паяльные станции – укомплектованы блоками управления, которые позволяют производить различные настройки – мощность, температура, сила тока и пр.

Паяльные станции можно подразделить на несколько видов, от которых зависит их принцип работы:

• Цифровые – принцип работ схож со стержневыми паяльниками. Отличие заключается в том, что здесь можно задать параметры для производства работ.
• Инфракрасные – спаивание происходит благодаря инфракрасному излучению. Длина волн составляет до 10 мкм, а зона прогрева – до 60 мм.
• Термовоздушные – при его работе припой плавится от воздействия горячего воздуха, направление которого регулируется соплом.

Расчет сопротивления нихромовой спирали

Нихромовую спираль можно найти в магазинах в виде катушки с намотанной проволокой. Эта форма очень удобная и компактная. Она является нагревательным элементом и изготавливается сплава хрома с никелем. Отсюда и название – нихром.

Две наиболее известные марки – Х20Н80 (73% никеля и 23% хрома) и Х15Н60 (60% никеля и 18% хрома). Первый называют классическим видом, а второй создали для уменьшения стоимости проволоки, здесь уменьшен состав никеля и хрома, зато увеличено количество железа.

После получения этих двух основных сплавов было получено множество модификаций, у которых имеется большая стойкость к окислению при увеличенном показателе температуры. Такие виды применимы для тех нагреваемых элементов, которые имеют взаимодействие с воздухом.

Основным свойством нихромовой проволоки является способность сопротивляться электротоку. Нихромовая спираль может применяться не только как нагревательный элемент, но также как материал для сопротивления электросхем. Для нагревателей используют спирали, которые применяются в тепловентиляторах и терморефлекторах, для электроотопления и в тенах отопительных приборов, а также в виде нагревателя для термооборудования.

Сплавы, которые получены в вакуумных печах, используются для промышленного оборудования.

Спирали из двух указанных наиболее распространенных марок отличаются от остальных тем, что при изменении температуры не слишком меняется их сопротивление. Она частенько используются для резисторов, а также различных деталей.

Нихромовую спираль можно изготовить дома. Вам понадобится лишь проволока подходящей марки. Расчет нихромовой спирали зависит от удельного сопротивления проволоки, также необходимой мощности.

Рассчитывая мощность следует не упустить тот наибольший ток, при котором температура нихромовой спирали достигнет нужного показателя.

Для расчета силы тока и температуры давно придуманы справочники, но это еще не всё. Обязательно должны быть учтены условия, при которых эксплуатируется нагреватель. Если нагреватель опустить в воду, то теплоотдача увеличится и ток можно увеличить вполовину расчетного. Если нагреватель закрытый, то отвод тепла будет уменьшаться, при этом ток нужно будет уменьшить на величину до 50%.

Немаловажное значение имеет спиральный шаг: витки, расположенные близко друг к другу способствуют большему нагреву, если шаг большой, то остывание происходит быстрее. Все справочные значения приведены для нагревателей горизонтального типа, при изменении угла показания изменятся.

Применяя школьные знания, зная значение мощности и напряжения, находим и силу тока, а затем, применяя известный всем закон Ома, с легкостью находим сопротивление.

Длина спирали зависит от диаметра проволоки и удельного сопротивления, поэтому формула будет следующая: L=(Rπd²)4ρ, где
L – длина;
R – сопротивление;
d – диаметр проволоки;
π – 3,14;
ρ – удельное сопротивление материала (нихром).

Можно просто использовать табличное значение линейного сопротивления, а также поправки по температуре.

Тогда расчет будет другим: L=R/ρ_ld, где ρ_ld – сопротивление проволоки длиной 1 метр и диаметром d.

Для геометрического расчета спирали из нихрома, а именно количества витков, нам понадобится формула N=L/(π(D+d/2)), при этом длина одного витка равна π(D+d/2).

Конечно, фактически никто не занимается навивкой проволоки вручную. Намного проще пойти в магазин и купить нужную спираль со всеми необходимыми характеристиками.

Опубликовано: 2020-04-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Все о паяльниках. Устройство, виды, параметры выбора. | Техника

goot

1

подписчик

Смотреть позже

03.02.2023

27

Паяльник незаменимая вещь, когда надо соединить мелкие детали между собой. Обычные люди используют паяльник для пайки микросхем, проводов, пластиковых и металлических деталей. Но мало кто знает в чем отличия керамического от нихромового паяльника, что такое паяльная станция и в чем особенности импульсной модели.

По принципу нагрева паяльники различают на:

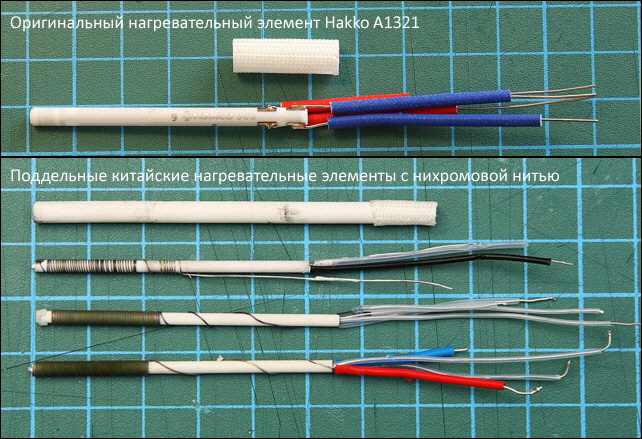

Нихромовые — данный паяльник имеет нихромовую проволоку, через которую передается ток. Данный инструмент может передавать как переменный сетевой либо постоянный, а также переменный от трансформатора при работе с низким напряжением. У самых простых моделей проволочная спираль намотана на корпус, внутри которого есть наконечник. Также нихромовый элемент может быть помещен в изоляторы, уменьшающие потери тепла.

Керамический — в таких инструментах применяются керамические стержни, которые нагреваются от контактов, находящихся под напряжением.

Индукционный — эти паяльники оснащены катушкой индуктора. На наконечнике присутствует ферромагнитное покрытие, в котором создается магнитное поле в результате осуществляется разогрев сердечника. Когда температура достигает рабочего значения, нагрев прекращается, а при снижении температуры возобновляется за счет восстановления ферромагнитных свойств.

Импульсный — как правило, в такие устройства входит частотный преобразователь и высокочастотный трансформатор, и жало тоже является частью цепи. Сначала происходит повышение частоты напряжения, затем снижение данного значения до рабочего. Наконечник фиксируется на токосъемниках вторичной обмотки трансформатора – это обеспечивает прохождение через него больших токов и мгновенный нагрев. Причем он происходит только при нажатии и удерживании пусковой клавиши инструмента, после ее отпускания рабочая часть остывает.

По конструкции различают:

Стержневые – традиционный тип паяльников. Инструмент имеет прямую конструкцию в виде стержня. В длинной рукоятке закреплена рабочая часть с жалом. Удобны для работы в труднодоступных местах и пайки мелких элементов.

Пистолеты – у таких моделей рабочая часть расположена под углом в 90º относительно рукоятки. Используются при проведении ремонтных и электромонтажных работ.

Паяльные станции – сложные устройства, состоящие из рабочего инструмента и соединенного с ним блока управления. Станции различаются по принципу работы: у инфракрасных пайка происходит за счет инфракрасного излучения, у термовоздушных – за счет струи нагретого воздуха, у цифровых – за счет понижения напряжения с помощью трансформатора. Последние идеально подходят для работы с чувствительными к статическому напряжению микросхемами: пайка при пониженном напряжении исключает риск повреждения платы. В таких моделях предусмотрено точное поддержание температуры нагрева.

Как выбрать паяльник для себя.

Для правильного выбора надо определиться с мощностью устройства и целью применения. Если Вы планируете паять электронные компоненты то достаточно модель с мощностью до 30 Вт. Для пайки толстых проводов или лужения Вам понадобится паяльник мощностью 100-150 Вт. Для расплавления твердых материалов, таких как стекло, чугун, сталь рекомендуются модели свыше 150 Вт. Также одним из важных выборов паяльника надо учесть тип жала. Прежде всего учитывайте его форму: существуют наконечники в виде конуса, иглы, стержня со скошенной кромкой, отвертки и т.д. Последний вид является универсальным, так как отлично подходит для удерживания припоя и имеет достаточную площадь рабочей части для прогрева. Если наконечник медный, путем заточки ему можно самостоятельно придать любую форму. Существуют несгораемые жала, которые покрыты защитным металлом, например, никелем. Обработке такие элементы не подлежат, поэтому необходимо сразу выбирать наконечники нужной формы или покупать паяльник с набором сменной оснастки. Стоит отметить, что никелированные жала служат дольше, так как медь внутри них не плавится. Однако такие изделия нельзя перегревать и подвергать ударным воздействиям.

Лучшие инструменты, оборудование и аксессуары для пайки

Пайка — это очень сложный процесс, используемый для соединения двух материалов без их сплавления. В отличие от сварки, он не плавит металлы. Вместо этого он плавит припой (присадочный материал) и соединяет два металла.

Когда мы говорим о пайке, мы обычно имеем в виду в контексте электроники, где мы припаиваем электронные компоненты к печатной плате. Поскольку все компоненты крошечные, для эффективной пайки необходимо вооружиться нужным набором инструментов, приспособлений.

Помимо электроники, мы также используем пайку в различных отраслях промышленности, таких как сантехника, ремонт автомобилей и изготовление ювелирных изделий. Вы не можете использовать один и тот же набор инструментов для всех приложений пайки.

В зависимости от материалов, их химического состава и размеров необходимо подобрать нужный набор инструментов. Выбор также зависит от ваших навыков пайки.

В приведенной ниже статье содержится полный список всех лучших инструментов, оборудования и принадлежностей, необходимых для паяльных работ.

Outline

Лучшее паяльное оборудование

Ниже приведен полный список различного паяльного оборудования, доступного для ваших нужд,

1. Паяльная станция

все необходимые инструменты для пайки. Обычные инструменты включают паяльник, термофены и инструменты для удаления припоя. Паяльная станция обычно используется для пайки чувствительных электронных компонентов, так как вы можете установить точную температуру паяльного жала.

Вы должны включить паяльную станцию ​​в розетку и установить самую низкую температуру. Шаг за шагом вы должны увеличивать температуру, пока припой не расплавится.

2. Паяльник

Паяльник — это основное паяльное оборудование, имеющее форму ручки. Это используется новичками для самостоятельной пайки, таких как пайка печатных плат и других электронных компонентов. Сначала нагрейте кончик утюга, включив устройство. После нагрева поместите его на припой и расплавьте.

Подробнее…

3. Паяльник

Паяльники имеют форму пистолета и работают от электричества. Паяльник использует припой на основе олова для пайки медных проводов или выполнения других электрических соединений. Вы должны подключить его к розетке и нажать на курок, чтобы нагреть припой.

Обычно мы используем эти паяльные пистолеты, когда работаем с более толстыми проводами. Поскольку эти инструменты не являются точными, мы не рекомендуем их для ежедневной пайки электронных компонентов.

4. Демонтажная станция

Демонтажная станция использует горячий воздух или вакуум для плавления и удаления излишков припоя после процесса пайки. Демонтажная станция использует шланг для направления воздуха от воздушного насоса. Шланг имеет насадку и нагревательный элемент на конце. Нагревательный элемент нагревает воздух, который плавит припой. После расплавления припой можно легко удалить.

5. Паяльный карандаш

Подобно паяльнику, паяльный карандаш используется для пайки небольших металлических элементов и электрических компонентов. Вы нагреваете припой с помощью нагревательного элемента, расположенного на конце паяльного карандаша. Паяльный карандаш имеет более тонкое острие, что помогает в детальных и микроскопических паяльных работах.

6. Паяльник на бутане

Паяльник на бутане представляет собой модифицированную версию обычного паяльника, работающего на бутане. Он быстро нагревается и может расплавить припой менее чем за 40 секунд. Кроме того, он также беспроводной и имеет широкий диапазон температур. Таким образом, вы можете использовать его для самых разных целей пайки и для пайки различных материалов.

Лучшие инструменты для пайки

Помимо оборудования, вам также потребуются определенные инструменты для выполнения пайки. Эти инструменты отвечают за подготовку материалов перед пайкой и очистку поверхности после процесса.

Вот полный список инструментов, используемых в процессе пайки.

1. Припой

Припой — это наполнитель, который плавится и соединяет два материала. Эмпирическое правило заключается в том, что он должен иметь более низкую температуру плавления, чем соединяемые материалы. Только тогда припой расплавится первым и скрепит материалы. Припои бывают со свинцом и без него. В зависимости от материалов, которые вы паяете, вы должны выбрать припой с более низкой температурой плавления.

2. Флюс для припоя

Флюс для припоя представляет собой химическое вещество, которое используется для очистки поверхности соединяемых металлов. Можно паять без применения флюса. Но суставы могут быть не прочными и их легко сломать. Флюс удаляет оксиды, образовавшиеся на металлических поверхностях, и предотвращает дальнейшее окисление. Это укрепит места пайки.

Флюс можно наносить руками или кистью. Но для массовых паяльных работ существуют различные методы нанесения флюса.

3. Ручка с флюсом для пайки

Ручка с флюсом для пайки используется для нанесения флюса на металлическую поверхность перед процессом пайки. Основным преимуществом использования флюсовой ручки является то, что вы можете наносить флюс только на участки, где собираетесь паять. Это особенно полезно при пайке печатных плат. Использовать флюсовую ручку довольно просто.

Во-первых, вы должны нажать на кончик пера, чтобы насытить его поток. Затем прижмите наконечник к местам, где вы будете припаивать электронные компоненты, чтобы нанести припой.

4. Соединители проводов под пайку

Соединитель проводов под пайку имеет форму небольшой трубки и используется для соединения проводов. Разъем имеет припой на обоих концах. Когда вы нагреваете разъем с помощью зажигалки или небольшой тепловой пушки, припой плавится и течет через разъединенные провода. Когда припой затвердевает, он создает соединение между проводами.

5. Жала для припоя

Жало паяльника, которое нагревает и плавит припой, называется жалом для припоя. Как правило, он изготовлен из медного сердечника, так как медь является хорошим проводником тепла. Он покрыт железом или никелем. Наконечники припоя бывают разных форм, каждая форма больше подходит для определенного типа пайки.

6. Фитиль для пайки

Фитиль для пайки представляет собой инструмент для демонтажа припоя, который состоит из переплетенных медных проводов. Когда вы поместите наконечник фитиля для пайки и нагреете его, фитиль расплавит припой и впитает его. Как только часть паяльного фитиля будет покрыта припоем, вам придется удалить эту часть. Повторяйте процесс, пока не удалите весь припой.

7. Паяльная паста

Паяльная паста используется при сборке печатных плат для пайки электронных компонентов. Он сделан из мельчайших шариков припоя, скрепленных флюсом. Для нанесения паяльной пасты необходимо использовать трафарет или другие приемы. Паяльная паста наносится только на те участки, где требуется пайка.

8. Присоска для припоя

Также известная как демонтажный насос, она используется для удаления припоя с печатных плат. Некоторые демонтажные насосы поставляются с паяльником. Если нет, вы должны получить утюг отдельно и нагреть припой, прежде чем использовать этот насос для всасывания припоя.

На одном конце насоса имеется груша. Вы должны сжать насос и поместить другой конец на припой. Теперь, когда вы отпустите лампочку, она будет сосать припой. Некоторые модели также поставляются с поршнем вместо груши. Нажатие и отпускание поршня всасывает припой.

Принадлежности для пайки Best

Помимо инструментов для пайки важную роль в обеспечении эффективной и безопасной пайки играют аксессуары.

Ниже приведен полный список принадлежностей, которые вам понадобятся при пайке,

1. Подогреватели для пайки

При использовании термофенов для пайки вы столкнетесь с проблемой перегрева материалов. Перегрев повредит материалы. Кроме того, резкое повышение температуры приведет к тепловому удару. Чтобы этого избежать, необходимо использовать предпусковой подогреватель. Основная цель подогревателя — постепенно повышать температуру материалов.

2. Руки-помощники при пайке

Руки-помощники при пайке имеют похожие на руки муфты, которые могут удерживать провода во время пайки. Это позволяет создавать прецизионные соединения. Количество стрелок отличается от одной модели к другой. Большинство моделей поставляются с двумя стрелками, а некоторые могут иметь четыре. На эти руки также можно положить паяльник.

3. Коврик для пайки

Коврик для пайки термостойкий и защищает полы, стены, кабели и другие горючие материалы во время пайки. Коврики для пайки выдерживают температуру до 1250 градусов Цельсия. Коврик для пайки обычно используется при пайке медных труб в сантехнике. Но вы также можете использовать его для всех целей пайки.

4. Лупа для пайки

Лупа для пайки используется при пайке микроэлектроники. Микроэлектронная пайка требует высокого уровня точности, которая невозможна невооруженным глазом. Таким образом, вы должны использовать увеличительное стекло, чтобы четко видеть электронные части. Лупы поставляются с подставкой, чтобы вам не приходилось их держать. Они имеют диапазон увеличения от 2x до 10x в зависимости от модели.

5. Поглотитель дыма

Дым, выделяющийся при пайке, может быть очень токсичным. Особенно, если вы используете припой на основе свинца, паяльные пары могут нанести непоправимый вред здоровью. Чтобы обезопасить себя от вдыхания ядовитых паров, можно использовать поглотитель дыма.

Поглотитель дыма поставляется с вентилятором и блоком фильтрации, который всасывает дым и фильтрует его. Их можно просто поставить на стол. Некоторые более крупные единицы хранятся на полу.

6. Лента для пайки

Ленты для пайки используются для скрепления металлических деталей во время пайки. Обладает высокой термостойкостью и препятствует передаче тепла другим частям металла. Ленты для пайки бывают шириной от 1/8 дюйма до 2 дюймов.

7. Набор пинцетов

Основное правило пайки – никогда не держать припой рукой. Вы всегда должны использовать пару пинцетов для удержания материалов. Если вы паяете материалы разного размера и толщины, вам следует приобрести набор пинцетов. Вы не можете использовать одну и ту же пару пинцетов для удержания материалов разного размера.

8. Очиститель жала паяльника (латунная вата)

После завершения пайки необходимо очистить жало паяльника, чтобы удалить припой и углеродный материал. Для этого можно использовать медную вату. Это разновидность химчистки, изготовленная из стружки мягкого металла и покрытая флюсом. Вы должны воткнуть железный наконечник в латунную вату несколько раз, чтобы очистить его.

9. Подставка для пайки

Подставка для пайки используется для безопасного хранения паяльных инструментов, когда они не используются. Самая распространенная подставка, с которой вы столкнетесь, — это подставка для паяльника. Это позволяет держать горячий паяльник подальше от рабочей зоны после использования. Это также облегчает чистку жала паяльника.

10. Лудильщик паяльного жала

Лужильщик паяльного жала изготовлен из мягкой кислоты и используется для предотвращения окисления жала паяльника, когда он не используется. Кроме того, вы также можете использовать его для удаления остатков после пайки. Вы должны вставить жало паяльника в олово, а затем протереть его влажной губкой или тканью. Это удалит остатки и предотвратит окисление наконечника.

11. Кусачки

Если вы паяете электрические провода, то вам обязательно нужно иметь в своем арсенале кусачки. Они легко обрезают провода и зачищают концы. Кроме того, они не стоят целое состояние.

12. Тиски для пайки

Если у вас есть помощники по пайке, то вы сможете справиться с большинством работ по пайке. Но иногда рука помощи может не оставаться стабильной. В таких ситуациях вы можете выбрать тиски для пайки. Выглядит как обычные тиски, но это уменьшенная версия. Эти мини-тиски могут очень крепко удерживать печатные платы, и вам не нужно беспокоиться о движениях, рывках или каких-либо проблемах со стабильностью.

Помимо печатных плат, вы также можете использовать мини-тиски для удержания деталей из металла или дерева. PanaVise — популярный бренд паяльных тисков.

Заключение

Выбор инструментов для пайки зависит от ваших навыков пайки и типа материалов, которые необходимо спаивать. Паяльник сослужит вам хорошую службу, если вы новичок. Но по мере того, как вы развиваете свою точность, вам, возможно, придется перейти на паяльную станцию.

Кроме того, вам не нужны все инструменты для всех видов пайки. Например, при пайке микроэлектронных компонентов или других материалов очень малых размеров вам понадобится только увеличительное стекло.

Тем не менее, вам необходимо убедиться, что у вас есть все аксессуары для обеспечения безопасности, чтобы обеспечить безопасность пайки.

Если у вас все еще есть какие-либо сомнения или вопросы в выборе лучшего паяльного оборудования, сообщите нам об этом в разделе комментариев. Моя команда поможет вам. Вы также можете оставлять свои мысли и мнения в поле для комментариев.

6 лучших паяльников [Оценка 2023]

Раскрытие информации: этот пост содержит партнерские ссылки, и я могу заработать небольшую комиссию, если вы сделаете покупку по этим ссылкам.

Паяльник — отличный инструмент в вашем наборе инструментов.

Паяльник, иногда называемый паяльным карандашом, представляет собой инструмент, используемый для плавления припоя и нанесения его на соединяемые металлы. Пайка создает прочные связи между металлами.

3 лучших паяльника 2023 года:

Паяльник

Лучший в целом

YIHUA 939D+

Лучший бюджет

ИИХУА 926 III

Лучший Pro

Hakko FX888D-23BY

Power

75 Вт

60 Вт

70 Вт

Гарантия

12-месячный USA Warranty

.

Диапазон температур

от 392°F до 896°F

от 194°F до 896°F

от 120°F до 899°F

Цена

53,99 $

49,99 $

117,17 $

Amazon

Купить на Amazon

Купить на Amazon

Купить на Amazon

Лучший в целом

Пайрьер Железо

Yihua 939d+

Power

75 Вт.0003

53,99 $

Amazon

Купить на Amazon

Лучший бюджет

Sploring Iron

Yihua 926 III

Power

60 Вт

Гарантия

12-месячная гарантия США

. Купить на Амазоне

Лучший профессионал

Soldering Iron

Hakko FX888D-23BY

Power

70 watts

Warranty

1 year from date of purrchase

Temperature Range

120°F to 899°F

Price

$117. 17

Amazon

Купить на Амазоне

Итак, для чего можно использовать паяльник?

Паяльники находят множество применений в металлообработке, таких как ремонт электроприборов, создание новых печатных плат, сплавление оцинкованного металла в кровельных работах, заполнение неровных полостей в автомобилях, сплавление компонентов из недрагоценных металлов в ювелирных изделиях и многие другие применения в доме.

Паяльник какой мощности лучше?

Если вы ищете хороший паяльник для выполнения основных домашних проектов пайки, номинальной мощности от 20 до 50 Вт должно быть достаточно. Эта номинальная мощность рекомендуется для начинающих.

Но если вы планируете использовать паяльник в коммерческих целях или в тяжелых проектах, ориентируйтесь на номинальную мощность от 60 до 100 Вт. Эти инструменты обычно имеют функцию быстрого нагрева, которая позволяет пользователям использовать более высокие температуры для трудноплавкой проволоки припоя.

Чем выше мощность для паяльника?

Паяльные станции с большей мощностью обладают большей мощностью, что делает их идеальными для работы с твердыми металлами, чем их аналоги с меньшей мощностью. Эти паяльники обычно имеют больший запас мощности, что позволяет нагревать их дольше.

На что следует обратить внимание при покупке паяльника?

Учитывайте эти важные моменты при покупке паяльника для домашнего или коммерческого паяльного проекта.

Номинальная мощность

Различные паяльники имеют разную мощность.

Как уже упоминалось, чем выше мощность, тем большую мощность может обеспечить продукт. Если вам нужен паяльник для основных операций пайки, мощности от 40 до 60 Вт должно быть достаточно. Но если вы работаете над тяжелыми проектами пайки, стремитесь к мощности от 70 до 100 Вт.

Регулятор температуры

Вместо обычного паяльника рекомендуется использовать паяльник с регулятором температуры. Использование инструмента с регулируемой температурой полезно, так как помогает избежать повреждения электрических компонентов. Это также приводит к отличной пайке.

Доступность жал

Некоторые марки имеют ограниченное количество паяльных жал, что затрудняет поиск сменных жал в случае необходимости. У других насадки есть в наличии практически на всех рынках, так что вы можете легко найти сменную насадку в ближайшем магазине, если она вам когда-нибудь понадобится.

Кроме того, для замены наконечника некоторых моделей могут потребоваться винты или дополнительные инструменты; в других дополнительных инструментов не требуется — можно просто руками.

Принадлежности в комплекте

Сегодня большинство паяльных наборов для электроники поставляется с набором принадлежностей, включая паяльные жала. Хотя это и не критично, было бы неплохо, если бы к вашему выбору прилагалась дополнительная пара паяльных жал — они могут пригодиться в будущем.

В дополнение к жалам для пайки было бы здорово, если бы в ваш набор для пайки входили другие аксессуары, такие как пинцет, демонтажный насос, флюсовая паста, фитиль и даже проволока для пайки. Таким образом, вы можете сразу приступить к работе и сэкономить деньги, которые могли бы потратить на покупку этих аксессуаров.

Цена

Ни одно руководство по покупке не будет полным без учета цены.

При покупке паяльника цена может быть важным фактором, особенно если у вас ограниченный бюджет. Цена паяльника может варьироваться от 15 до 150 долларов. Дорогие паяльники, как правило, отличаются высокой производительностью, и к большинству из них прилагается множество аксессуаров.

Если у вас ограниченный бюджет, вы можете приобрести недорогой паяльник менее чем за 50 долларов. Будьте уверены, что не ошибетесь слишком сильно в нижней ценовой категории, так как вы можете получить паяльник низкого качества.

6 лучших паяльников, представленных сегодня на рынке

Мы искали в Интернете лучшие паяльники и остановились на этих шести моделях, чтобы помочь вам принять более взвешенное решение о покупке. Мы анализируем все существующие бренды и модели, чтобы определить, какие из них работают лучше всего, а также запрашиваем рекомендации у нашего сообщества металлургов.

1. YIHUA 939D+ – Лучший универсальный паяльник

Ничто не дает вам большей уверенности при покупке продукта, чем знание того, что вы покупаете его у известного бренда, который не идет на компромиссы в отношении качества.

И YIHUA, известный китайский производитель, специализирующийся на электронике и электрических компонентах, является брендом, которому можно доверять. Поставляя паяльники и аксессуары более двух десятилетий, компания кое-что знает о паяльных инструментах.

Их паяльная станция 939D+ устанавливает стандарт того, как должна выглядеть качественная паяльная станция. Сочетая в себе мощность, долговечность и безопасность, 939D+ представляет собой отличный продукт для пайки, идеально подходящий для домашнего и промышленного использования.

Это сверхмощный паяльник, который может работать непрерывно в течение 10 часов. В качестве мощной паяльной станции ее утюг достигает высоких температур 896 ⁰ F — достаточно высоких, чтобы расплавить бессвинцовый припой. Компания также включает в комплект рулон бессвинцового припоя.

Конструкция изделия также надежна. Панель управления 939D+ изготовлена ​​из полированного алюминия, что гарантирует, что вы случайно не оставите следов обожжения.

Станция также имеет интеллектуальные функции, такие как интеллектуальный контроль температуры, четкий цифровой дисплей и автоматическое обнаружение для обеспечения интуитивно понятного использования. YIHUA также включает в себя три сменных жала и очиститель паяльных жал со станцией.

Основные характеристики

• Входная мощность: 75 Вт
• Рабочее напряжение: 110–127 В
• Диапазон температур: от 392°F до 896°F
• Металлическая конструкция и термостойкая конструкция
• 12 месяцев гарантии в США

YIHUA 939D+ — отличный выбор для профессионалов и любителей, которым нужны лучшие функции паяльной станции. При цене 59 долларов этот товар является конкурентоспособным по цене за свои функции.

Распродажа

Цифровая паяльная станция YIHUA 939D+, эквивалентная мощности 75 Вт, с точным контролем температуры (от 392°F до 896°F) и встроенным трансформатором. Защита от электростатического разряда, без содержания свинца, дисплей °C/°F (черный)

• Надежная мощная паяльная станция: паяльная система YIHUA 939D+ создана для тех, кто регулярно паяет. Она настолько надежна, что даже промышленные предприятия используют эту паяльную станцию ​​более 10 часов в день для производства. Эта станция обладает высокой мощностью, гибкой температурой от 39От 2 ° F до 896 ° F, более быстрый нагрев, улучшенная стабилизация температуры и повышенная производительность. Выполняйте свои проекты по пайке с помощью этой мощной и надежной системы 939D+!
• Безопасность и точность имеют значение: встроенный трансформатор профессионального уровня выдает безопасное для прикосновения напряжение без ущерба для его высокой мощности или производительности. Эксклюзивная интеллектуальная программа контроля температуры системы отслеживает и компенсирует за 20 миллисекунд, чтобы поддерживать температуру. стабилизируется и дает вам постоянный опыт пайки. Это идеальное решение для профессиональной пайки, промышленности и производства, точной электроники, школьных лабораторий, домашнего хозяйства и хобби, сборки и ремонта электроники и т. д.
• Металлический корпус и термостойкая конструкция: панель управления Yihua 939D+ изготовлена ​​из полированного алюминия, поэтому вы случайно не оставите следов обожжения. Прилагаемая автономная железная подставка также изготовлена ​​из цельного металлического сплава. Вы можете разместить его где угодно и организовать свое рабочее пространство так, как вам нравится.
• Набор интеллектуальных функций и интуитивно понятное использование: четкий цифровой дисплей °F или °C, автоматическое определение состояния ручки, интеллектуальный контроль температуры, поддержка калибровки температуры. Это очень ПРОСТО в использовании. Переключение между °F и °C Чтение одним легким нажатием кнопки. Легко поверните ручку регулировки, чтобы точно установить температуру. И вы готовы идти. Все вместе, чтобы повысить ваш опыт пайки, как это важно.
• Выбирайте Yihua с уверенностью — этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально удобной. 12-месячная гарантия США (эксклюзивная). Кроме того, наша команда оказывает профессиональную помощь круглосуточно и без выходных прямо на Amazon. Вопросы и предложения приветствуются. ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине. Эта модель работает от сети 110-127 В с вилкой для США. ВНИМАНИЕ: НЕ ДОЛЖЕН подключаться напрямую к электрической розетке 220–240 В.

YIHUA 862BD+ — еще один отличный набор для пайки для профессионалов и домашних мастеров. Это паяльная станция 2-в-1, которая позволяет выполнять доработку и пайку с помощью одного набора инструментов.

Созданная для мощности и совершенства, YIHUA 862BD+ включает в себя все, что вам нужно от паяльной станции премиум-класса. Во-первых, он объединяет два инструмента профессионального уровня, которые помогут вам улучшить свои возможности и увеличить размер ваших проектов.

Во-вторых, в этой паяльной станции вы получаете 3 светодиодных дисплея для контроля температуры. Существует также ручной и автоматический режим работы с воздушным пистолетом, который обеспечивает автоматическое отключение тепла, когда пистолет находится в держателе.

Эта паяльная станция мощностью 75 Вт также оснащена набором интеллектуальных функций, таких как калибровка температуры, спящий режим паяльника, режим защиты от горячего воздуха и стабилизация температуры, для повышения качества работы и эффективности.

Основные характеристики

• Номинальная мощность: 75 Вт
• Рабочее напряжение: 110–127 В
• Диапазон температур: от 392°F до 896°F
• Пневматический пистолет в комплекте
• Технология ПИД-регулирования температуры

YIHUA также включает в себя 5 паяльных жал, подставку, 1 паяльник, проволоку для припоя, пинцет, медную микросхему и очиститель для жал. За 119 долларов продукт находится в верхней ценовой категории, что ожидаемо из-за его характеристик.

YIHUA 926 111 — это мощная, но надежная паяльная станция, предлагающая отличные функции по конкурентоспособной цене. Эта паяльная станция мощностью 60 Вт очень быстро нагревается и имеет диапазон высоких температур 194-896 ℉.

Многим клиентам на Amazon нравится цифровой контроль температуры, который, по словам одного пользователя, « точен и очень полезен для ремонта ».

В отличие от других значительно больших продуктов YIHUA, YIHUA 926 111 маленький и компактный. Также имеется встроенный держатель паяльника, который обеспечивает большую экономию места.

Функционально этот предмет имеет полезный цифровой дисплей, спящий режим и простое преобразование °C в °F. Если пользователь не обнаружен в течение определенного периода, устройство переходит в спящий режим, чтобы уменьшить ненужный износ нагревательных компонентов.

В дополнение к паяльнику, станция YIHUA 926 111 включает в себя 6 паяльных жал, пинцет, чистящую губку, дозатор проволоки для припоя, присоску для припоя и рулон проволоки для бессвинцового припоя.

Основные характеристики

• Мощность: 60 Вт
• Рабочее напряжение: 110–127 В
• Диапазон температур: от 194°F до 896°F
• Цифровая калибровка температуры
• Комплект паяльника 12-в-1

YIHUA 926 111 — отличная паяльная станция для профессионалов и любителей. За 49 долларов вы получите лучший результат за свои деньги.

Распродажа

Комплект паяльника с цифровым дисплеем YIHUA 926 III, 60 Вт, 2 руки помощника, 6 дополнительных железных жал, бессвинцовый припой, присоска для припоя, пинцет S/S, преобразование °C/ºF, поддержка автоматического сна и калибровки

• Быстрый нагрев и регулировка температуры. Эта цифровая паяльная станция быстро нагревается и имеет более широкий диапазон температур (194℉~896) на выбор. Паяльник может постоянно поддерживать заданную температуру благодаря стабилизации температуры PID. Этот продукт соответствует стандарту UL (США) [важная оценка безопасности электроприборов].
• Экономия места — эта компактная паяльная станция помогает сэкономить драгоценное рабочее пространство благодаря встроенному держателю паяльника, что обеспечивает большую экономию места. Металлическая защитная сетка в задней части станции предотвращает случайный контакт с паяльником, а в сетке есть прорези для хранения паяльного жала.
• Функции и характеристики — включает простое преобразование °C в °F, спящий режим (5/10/30 минут, регулируемый) и цифровую калибровку температуры. Все функции и показания температуры отображаются на цифровом дисплее, а доступ к ним осуществляется с помощью основной ручки управления. Станция переходит в спящий режим, когда обнаруживается, что она не используется дольше установленного времени, чтобы уменьшить ненужный износ жала паяльника и нагревательного элемента.
• 12-IN-1 — этот комплект паяльника включает в себя паяльную станцию ​​YIHUA 926 III, 2 руки-помощника, 6 паяльных жал, рулон проволоки для бессвинцового припоя (35 г), присоску для припоя, пинцет с защитой от электростатического разряда, дозатор проволоки для припоя, Губка для чистки.
• Выбирайте Yihua с уверенностью — этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально комфортной. 12-месячная гарантия США (эксклюзивная). Кроме того, наша команда оказывает профессиональную помощь круглосуточно и без выходных прямо на Amazon. Вопросы и предложения приветствуются. ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине. Эта модель работает от сети 110-127 В с вилкой для США. ВНИМАНИЕ: НЕ ДОЛЖЕН подключаться напрямую к электрической розетке 220–240 В

Если вы ищете качественную, мощную и стильную паяльную станцию, вам понравится Weller WE1010NA. В отличие от многих больших и громоздких паяльных станций, эта компактная и стильная, но достаточно мощная, чтобы работать с тяжелыми проектами.

Высокопроизводительный паяльник мощностью 70 Вт оснащен эргономичной ручкой, которую удобно держать в руке. Высокая мощность позволяет утюгу быстрее нагреваться и обеспечивает более быстрое время восстановления.

Кроме того, его максимальная температура составляет 850 ⁰ F, что идеально подходит для бессвинцового припоя, обычно используемого в электронных устройствах. Веллер утверждает, что его мощность на 40% выше, чем у стандартных изделий. Это помогает выполнять работу быстрее, с большей эффективностью и точностью.

Weller WE1010NA также может похвастаться передовыми функциями, такими как интуитивно понятная навигация, режим ожидания и защита паролем, которые ставят его впереди конкурентов.

Основные характеристики

• Номинальная мощность: 70 Вт
• Диапазон температур: от 200°F до 850°F
• Большой цифровой дисплей
• Защита паролем

В дополнение к паяльнику в комплект WE1010NA входят один цифровой блок питания для пайки, одна губка для безопасной подставки, один фиксатор жала и отвертка 1,6 мм. За 104 доллара цена продукта выше, чем у других в своем классе.

Цифровая паяльная станция Weller — WE1010NA

• Эта цифровая станция Weller на 40 % мощнее, чем две модели, которые она заменяет, что позволяет быстрее выполнять паяльные работы
• Простой в обращении высокопроизводительный паяльник мощностью 70 Вт с термостойким силиконовым кабелем для безопасного обращения
• Температура Стабильность (+/- 4⁰f, 2⁰c) и блокировка температуры защищают наконечники и компоненты, обеспечивая стабильно высокое качество процесса с воспроизводимыми результатами пайки
• Эта паяльная станция Weller оснащена передовыми функциями Sun, такими как интуитивно понятная навигация, режим ожидания и автоматический переход в режим ожидания. экономия энергии и защита паролем для сохранения настроек
• Включает: одну (1) станцию ​​We1 120 В, один (1) фиксатор наконечника Wep70, один (1) утюг Wep70, защитную подставку PH70 с губкой и отвертку Eta 0,062 дюйма/1,6 мм

YIHUA 853D представляет собой Паяльная станция 3-в-1, сочетающая в себе паяльную станцию, термовоздушную ремонтную станцию ​​и станцию ​​для проверки мощности в одном корпусе.

С помощью всего одной станции вы можете выполнять паяльные работы и полную процедуру ремонта на своем рабочем устройстве. Секция пайки подает на паяльник мощность 60 Вт, обеспечивая температурный диапазон 392℉-896℉.

Это устройство является настоящей электростанцией, созданной для профессионалов, которым нужна самая мощная и мощная паяльная станция на рынке. С точки зрения производительности эта паяльная станция не разочаровывает. Согласно YIHUA, 853D преобразует 830 Вт электроэнергии в чистую производительность своего паяльника и пневматического пистолета.

Основные характеристики

• Номинальная мощность: 60 Вт
• Рабочее напряжение: 110–127 В
• Диапазон температур: от 194°F до 89°С.6°F 90 508
• Режим вывода и режим вольтметра
• Паяльная станция 3-в-1

YIHUA 853 — идеальный комплект для опытных пользователей, регулярно выполняющих паяльные работы. За 154 доллара это устройство дорогое, что ожидаемо для его характеристик.

Распродажа

YIHUA 853D USB 3A-Three Tools- паяльная станция, термовоздушная паяльная станция и блок питания 0~3A, 0-15V с выходным и тестовым режимами. Также дисплей ºC/°F, цифровая калибровка, функция сна

• 1 = 3 – Теперь вы получаете три профессионально интегрированные станции в одном компактном корпусе. Серия 853D оснащена паяльной станцией, термовоздушной ремонтной станцией и испытательной станцией для источников питания.
• Профессиональная интеграция — мы не просто впихиваем три станции в одну печатную плату и на этом заканчиваем работу. Вы можете использовать все три станции одновременно. Потому что мы уверены, что вы оцените столь ценное время, сэкономленное за счет того, что вам не придется постоянно работать с тремя машинами.
• PowerHouse — Станция преобразует 830 Вт чистой электроэнергии в чистую производительность паяльника и термофена. Благодаря такому большому запасу мощности каждый инструмент может максимизировать свой потенциал производительности при быстром нагреве и поддерживать стабильную температуру для вашей работы.
• Увеличенный срок службы — ряд вспомогательных функций, помогающих дольше сохранить вашу станцию ​​в отличном состоянии. Вы сэкономите не только на счетах за электроэнергию, но и на замене быстроизнашивающихся деталей. Эти функции включают спящий режим, автоматическое отключение и многое другое.
• Выбирайте Yihua с уверенностью — этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально удобной. 12-месячная гарантия США (эксклюзивная). Кроме того, наша команда оказывает профессиональную помощь круглосуточно и без выходных прямо на Amazon. Вопросы и предложения приветствуются. ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине. Эта модель работает от сети 110-127 В с вилкой для США. ВНИМАНИЕ: НЕ ДОЛЖЕН подключаться напрямую к электрической розетке 220–240 В.

Hakko — еще один известный бренд в области паяльников. Компания известна своими высокопроизводительными паяльниками и станциями. Их цифровая паяльная станция FX888D представляет собой компактный стильный набор для пайки, который идеально подходит для профессионалов и домашних мастеров.

FX888D обладает превосходными тепловыми характеристиками, температура утюга может достигать 480 ⁰ C. Паяльная станция работает в диапазоне температур от 120 °F до 900 °F при потребляемой мощности до 70 Вт. Он также оснащен четким цифровым дисплеем, который позволяет контролировать температуру.

Прелесть FX888D в скорости нагрева.
