Установка выключателей и розеток в ванной: установка, требования и нормы безопасности, методы защиты

Установка розеток в мокрых зонах — нормы безопасности: tvin270584 — LiveJournal

Каждому человеку свойственно меняться и улучшать свое окружение. По мере своих финансовых возможностей мы обустраиваем свои дома и квартиры, оснащая их современной техникой и коммуникациями. Сегодня у нас практически все комнаты оснащены электрической техникой и ванная комната не исключение. Но не все знают, что в таких помещениях должны соблюдаться определенные требования электробезопасности. В статье мастер сантехник расскажет, как установить розетку в ванной комнате.

Розетка в ванной, можно или нет

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры.

К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.

В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, электрический полотенцесушитель, электрический теплый пол. Так же, актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др.

Учитывая количество приборов, для работы которых необходима электроэнергия, в ванной монтируют блок розеток или 2-3 отдельные точки. Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно.

Предположим, в ванной комнате устанавливают стиральную машинку. Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника.

По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается.

Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать.
Также рекомендовано выделить отдельно расположенные розетки для подключения водонагревателя, накопительного бойлера или полотенцесушителя – то есть приборов, которые обычно работают в постоянном режиме.

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения «Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

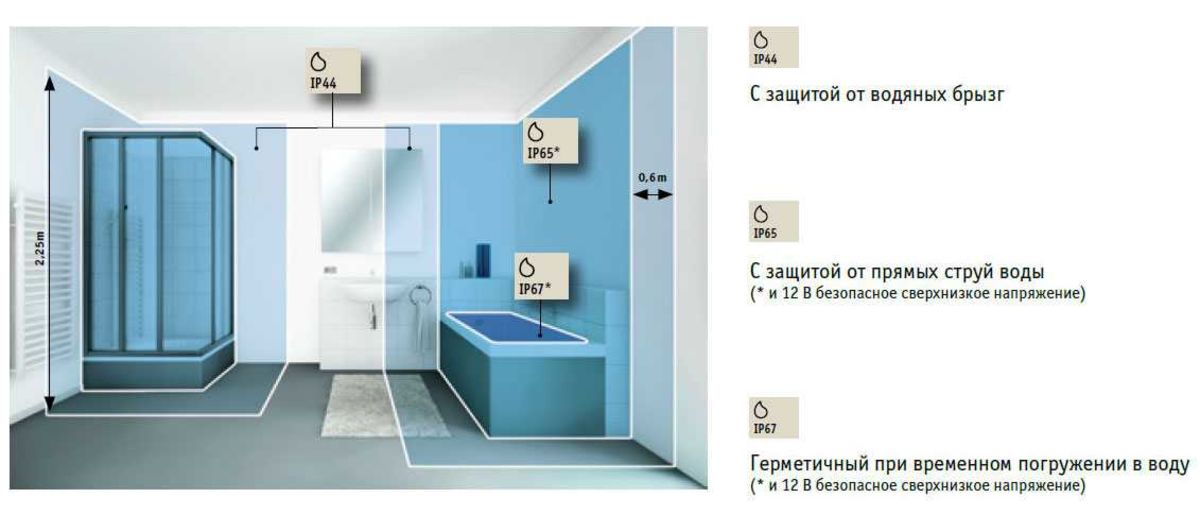

Какие зоны подходят для монтажа

Как известно, сочетание воды и электричества в быту очень опасно для человека. Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

1 зона

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

2 зона

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл. прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

3 зона

Единственная зона из перечисленных, в которой возможна установка розеток, распредкоробок, выключателей, терморегуляторов. Но существуют условия: защита IPХ4 или IPХ5, подключение через автомат или УЗО, подача электричества через трансформатор. Он начинается с того места, где заканчивается зона 2. Ее ширина по старому ГОСТ — 2,4м. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

На какой высоте устанавливать розетку

Стандарты высоты, на которой должна производиться установка розеток в санузле или ванной комнате, за полвека не изменились: 0,9-1,3 м от поверхности пола.

Однако строгих правил нет, поэтому при монтаже чаще руководствуются удобством использования. Например, электроточка для стиральной машинки обычно находится ниже ее верхней крышки, сбоку от корпуса.

В современной справочной документации можно встретиться с нормами высоты, кардинально отличающимися от принятых раньше стандартов.
При планировке квартир в многоэтажках выбирают высоту 40-45 см от уровня бетонной плиты, то есть с учетом последующей отделки – 30-35 см над финишным напольным покрытием.

Обратимся к требованиям ПУЭ. Оказывается, там обозначено только максимальное удаление розетки от напольного покрытия – 1 м. Минимального не указано, а это значит, что ее можно монтировать даже в плинтус. При этом если в семье есть дети, рекомендуется применять специальные технические устройства – с защитными шторками.

Однако положение на расстоянии 0,3 м от пола и тем более в плинтусе абсолютно не подходит для ванной комнаты. В местах прохождения коммуникаций, по которым циркулирует вода, нельзя располагать розетки внизу, ведь постоянно существует риск затопления помещения.

Также следует придерживаться общих для всех комнат правил:

• Не менее 10 см – расстояние до дверных и оконных проемов;
• Не менее 15 см – расстояние до потолка;
• 90 см – при установке блока «розетка/выключатель» высота от пола.

Можно сделать вывод, что оптимальным является расположение розетки на расстоянии от 0,5 м до 0,9 м над уровнем чистового пола. Если необходимо заменить старую розетку, лучше просто демонтировать ее и установить новую, не меняя места.

Правила прокладки электрокабеля

В новых домах при замене розеток кабель обычно не трогают, так как он полностью отвечает нормам безопасности и способен выдержать нагрузку. Если дом старый, то во время ремонта в ванной перед монтажом розеток провода лучше заменить.

Касательно электропроводки — рекомендуется ее делать скрытой. Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб. Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой. Наружная также используется, но крайне редко, так как она характерна для

ванных комнат в деревянных домах.

Для установки бытовой техники – стиральной машинки, нагревателя – рекомендуется монтировать мощные силовые линии. Розетки можно подключать только через УЗО или диф. автомат с током не более 30 мА. Но лучше всего использовать защитное устройство на ток 10 мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30 мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5 мА на 1 кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер. УЗО в 30 мА при такой утечке не сработает, а вот вы при мытье рук ощутите

на себе это в полной мере. Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода. Если у вас в эл. щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10 кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2 кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

Обязательно потребуются монтажные коробки – для распределения проводов по линиям. Если в ванной комнате установят 2 блока розеток, соответственно, и распределительных коробок потребуется тоже 2.

Монтажные коробки размещают под потолком на регламентируемом правилами расстоянии, и уже от них вертикально вниз опускают провода до места установки розетки. Дело в том, что за облицовкой не видно расположение кабеля, поэтому его диагональное размещение строго запрещено. По близкому расстоянию, то есть напрямик, провода можно располагать либо под напольным покрытием, либо над подвесными конструкциями – натяжными или гипсокартонными потолками.

Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления. Рекомендуемое сечение кабеля — 2,5 мм2.
При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля. Заземляющий проводник не должен быть общим для разных групп.

В ванной комнате обязательно должна присутствовать система уравнивания потенциалов. Причем вне зависимости от наличия или отсутствия там розеток.

Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.

Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться.

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Пошаговая инструкция по монтажу

Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.

Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.

Подготовка инструментов и материалов

Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор, штроборез, дрель с коронками.

При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.

Кроме перечисленных инструментов, нужно подготовить рабочую одежду, х/б перчатки с изоляцией для работ с проводкой и защитную маску или очки, если потребуется штробить стены.

Штробление стен под проводку

Создание штроб в кирпичной, бетонной или газобетонной стене является наиболее тяжелым и грязным этапом в ходе установки розетки или выключателя.

Приготовьтесь к тому, что работать придется в сложных условиях – уже после первых ударов перфоратора в воздухе повиснет густое облако пыли. Чтобы этого избежать, строители подключают к штроборезу пылесос, но домашние мастера предпочитают обходиться без него.

Дрель пригодится и в конце штробления, для проделывания круглого отверстия под подрозетник. Для этого вместо сверла надевают цилиндрическую коронку нужного диаметра.

После «грязных» работ необходимо сделать уборку – вынести строительный мусор, вымыть помещение. Пыль может помешать при монтаже розетки.

Установка подрозетника

Выполнять монтаж подрозетника лучше на стадии, когда стена оштукатурена, но плитка еще не приклеена.

При замене розетки действовать немного проще, так как штробить и пробивать ничего не нужно. Достаточно демонтировать старый корпус, открутить крепежные саморезы и вынуть подрозетник, который также лучше заменить.

Для начала необходимо произвести примерку нового пластикового подрозетника. Если места недостаточно, придется вооружиться отверткой или зубилом, чтобы расчистить или даже расширить отверстие.

Чтобы прочно закрепить корпус подрозетника внутри отверстия, по всей окружности нужно нанести шпаклевочный раствор или алебастр. Обычно используют небольшой шпатель, но можно и пальцем.

Сначала немного раствора наносим на тыльную сторону изделия, а затем вставляем его в отверстие так, чтобы внешняя кромка находилась на одном уровне со стеной.

Чтобы остатки шпаклевки или алебастра не мешали, а стена вокруг розетки была максимально чистой, убираем все лишнее влажной тряпкой, губкой или шпателем. Затем оставляем на сутки.

Только через 24 часа можно будет производить дальнейшие работы, так как раствор должен схватиться и прочно зафиксировать подрозетник.

Подключение розетки

Главный этап подключения заключается в работе с проводами, поэтому перед началом работ нужно обязательно обесточить силовую линию, выключив защитный автомат на квартирном электрощите.

Затем следует снять изоляцию с проводов и подготовить их для соединения. Для этого можно воспользоваться кусачками, бокорезами или клещами.

Чтобы присоединить провода к клеммам розетки, нужно снять декоративную крышку, отложить крепежные винты и найти необходимые клеммы – напротив каждой есть условное обозначение.

При подключении обязательно учитываем цветовую маркировку проводов. С ее помощью гораздо легче определить назначение каждого отвода:

• Фаза – белый цвет изоляции;
• Ноль – голубой, синий;
• Заземление – желто-зеленый или зеленый.

Прикручиваем провода в клеммниках и аккуратно укладываем их внутри коробки, стараясь не пережать и не перегнуть. Затем вставляем корпус и закручиваем крепежные винты. В последнюю очередь надеваем декоративную планку.

После установки обязательно производим тестирование – подаем ток на линию и индикаторной отверткой или мультиметром проверяем напряжение в сети. Если все в порядке, заканчиваем облицовку стены или приводим в порядок участок около электроточки.

Процесс монтажа накладной розетки гораздо легче. Она обычно устанавливается с наружной проводкой, то есть не нужно штробить стены и монтировать внутренний подрозетник. Перед установкой точно так же разбирается корпус и подсоединяются провода.

Видео

В сюжете — Рассматриваются требования нормативных документов к установке розеток в ванной или душевой комнате, в квартире

В сюжете — Установка розеток в ванной комнате

В сюжете — Установка розеток и выключателей при открытой электропроводке

В сюжете — Как нельзя покупать розетки и выключатели

Электромонтажные работы требуют определенного мастерства и соблюдения техники безопасности. Однако домашние мастера легко справляются с такими мероприятиями, как замена и монтаж розеток и выключателей.

В продолжение темы посмотрите также наш обзор Почему не включается бойлер — Thermex, Аристон, Gorenje, Оазис

Источник

https://santekhnik-moskva.blogspot.com/2021/01/Ustanovka-rozetok-v-mokrykh-zonakh.html

Розетки и выключатели в квартире (на кухне, в ванной комнате, в коридоре)

В современной квартире все помещения разделены по своей функциональности, в них используются различные электроприборы, по-разному строится система освещения. Поэтому к проектированию электропроводки нужно отнестись ответственно, учесть нюансы каждого типа помещения.

В том числе, выбрать тип выключателей, которые вы будете использовать, а для этого, читайте нашу статью — Какие бывают выключатели?.

Давайте на наглядном примере, небольшой однокомнатной квартире, рассмотрим вариант размещения розеток и выключателей. Начнем со схемы расположения розеток, в зонах различного назначения, это:

1 — Обеденная зона и кухня

2 — Зал

3 — Спальная

4 — Сан. узел

5 – Прихожая



Розетки на кухне.



Современная кухня оборудована множеством электрических приборов, крупными — духовым шкафом, электрической варочной поверхностью, вытяжкой, холодильником, посудомоечной машиной, иногда и стиральной машиной и более мелкой среди которых — электрочайники, кофеварки, блендеры, тостеры, мясорубки,  миксеры, кухонные комбайны, микроволновые печи, аэрогрили и т.д.,  кроме этого не редко там есть телевизор, декоративное освещение, системы теплого пола и т.п.

Проектирование электропроводки необходимо начать со схемы всей мебели и указания электроприборов. Особенно тщательно нужно рассчитать кухонный гарнитур, так как там обычно находится основная часть электрооборудования. Есть несколько основных правил, расположения розеток в нем.

1. Кухонные розетки для встраиваемой техники лучше установить за стенками соседних тумбочек или шкафов, при этом для доступа, необходимо выпилить их задние стенки. Высота установки розеток в тумбочках должна быть 30-60 см. от уровня чистого пола. Такой вариант наиболее удобный, вы всегда будете иметь доступ до вилок питания. Нельзя располагать розетки непосредственно за встроенными кухонными электроприборами.
2. Установку розетки для вытяжки, нужно выполнить на высоте 50-60 мм от верха кухонных шкафов. При этом необходимо учитывать, чтобы розетку не закрыл вентиляционный воздуховод, поэтому расстояние от середины вытяжки до розетки должно быть более 20 см.
3. Кухонные розетки внутри тумбы с мойкой должны иметь степень защиты не менее чем IP44.
4. Розетки над столешницей, для подключения мелких бытовых электроприборов, располагаются на высоте обычно 10-30см. от рабочей поверхности, запрещена установка кухонных розеток за мойкой и плитой.
5. Розетки для техники или освещения навесных шкафов, удобно расположить на высоте 5-10см. над ними, так они будут не видны.





Все розетки, кроме розетки для подключения электрической варочной поверхности или плиты, должны быть с заземляющим контактом и рассчитанные на минимальный ток 15А Розетка для электроплиты должна быть специальная, рассчитанная на рабочий ток 25 Ампер и сделана из негорючих полимерных материалов. Покупать розетку лучше в комплекте с вилкой. Так же существует вариант подключения напрямую, через винтовые клеммы.

В нашем примере, в помещении кухни (№ 1 на схеме), за кухонным гарнитуром предусмотрено – розетка для подключения холодильника, находящаяся за ним, на высоте 30см, для вытяжки на высоте 180см, для варочной поверхности, находящаяся за рядом стоящей тумбой на высоте 30см, так же группа розеток, для мелких бытовых приборов над рабочей поверхностью, на высоте 100см., так же предусмотрена розетка для подключения кондиционера под потолком и еще одна под ней, на высоте 30см, для прочих нужд возле обеденного стола. В коридоре у входа на кухню, есть розетка, для подключения например пылесоса, на высоте 30см.

Читайте так же : Правила освещения на кухне



 Розетки в комнате.



В нашем случае, комнату (на схеме №2) можно разделить на две основные зоны: зону у письменного стола и зона отдыха у дивана перед телевизором.

У письменного стола, предусмотрено 2 блока по 2 розетки, один блок на высоте 30см для возможности подключения компьютера, расположенных за рабочим столом, а другой блок на высоте 15см от поверхности стола, для настольной лампы, плюс одна запасная.

В зоне перед диваном, расположен блок из 5 розеток, на высоте 130см от уровня пола, который будет скрыт телевизором. В блоке предусмотрена тв-розетка и одна интернет-розетка, для подключения роутера. Так же одна есть одна розетка за креслом, на высоте 30см от уровня пола, для подключения торшера.

Розетки в спальной

Классический вариант расположения розеток в спальной комнате (на схеме №3), это блоки розеток над прикроватными тумбочками, на расстоянии 15см от поверхности тумб. А так же блок из двух розеток, одна из которых тв-розетка, для возможности подключения телевизора, расположенного на кронштейне.



Розетки в ванной

 Правила не запрещают размещать розетки в ванных комнатах, хотя такие помещения и являются особо опасными в отношении поражения электротоком. Главное правильно выбрать места размещения розеток и сами розетки, отвечающую определенным требованиям. Так ПЭУ (Правила устройства электроустановок), запрещают размещение розеток ближе чем 60см от ванной, душевой кабины и т. п.

Так же запрещается использование розеток со схемой подключения без использования УЗО (Устройства защитного отключения). Так же необходимо использовать электоустановочные устройства со степенью защиты не ниже ip44.

Так на нашей схеме, в ванной комнате (На схеме N4) расположены: влагозащищенная розетка для стиральной машины – на высоте 100см, так же влагозащищенная розетка для подключения водонагревателя, на высоте 180см от пола. А так же возле раковины, по просьбе заказчиков, на высоте 110 см, розетка повышенной степени защиты (не ниже ip55), для подключения бытового фена или зубной щетки.

Розетки в прихожей

 В прихожей (на схеме №5) предусмотрено всего 2 розетки, одна над дверью для подключения звонка, а другая на стене у входной двери, на высоте 30см от пола, для возможности подключения пылесоса. Обычно в прихожей этого вполне достаточно, иногда предусматривают установку датчика теплого пола, а так же розетки для сушилок обуви.

 Освещение

 Управление освещением в квартире можно разделить на 3 основные категории. Во-первых, это классические выключатели, они могут быть разных видов, а так же одно-, двух- и даже трехклавишными, один такой трехклавишный выключатель, способен управлять тремя разными группами осветительных приборов. Во-вторых, это переключатели, устройства с помощью которых можно управлять группой освещения сразу из нескольких мест и в третьих это вариант управления, при котором управляющие освещением элементы, уже встроены в приборы освещения, например торшеры, настольные лампы и т.п.





В нашем случае, практически во всех помещениях, располагаются обычные одно-, двух клавишные выключатели, что вполне оправданно и удобно. В ванной комнате, для управлением освещением для зеркала над раковиной, используется встроенный в светильник выключатель. А в спальной комнате установлена система переключателей так, что управление освещением выполняется сразу из трех мест.

Что очень удобно, ведь вам не придется, вставать с кровати при каждом желании выключить или включить свет, переключатели расположены с каждой стороны кровати, над прикроватными тумбочками, в одной рамке с розетками 220в. , а так же один у выхода из комнаты, таким образом, при всех вариантах, вам всегда будет удобно получить доступ к управлению освещением.

Конечно, наш пример не охватывает все возможные варианты размещения розеток и выключателей в комнатах, но минимальные современные требования к количеству и типу установочных устройств к квартире он показывает. Рассчитывать правильно расположение, количество, места установок розеток и выключателей, для каждого случая, нужно индивидуально, лучше доверить это профессионалам.

А если вы все же решите это сделать самостоятельно, то нужно ознакомится со всеми видами и типами электроустановочного оборудования, ведь ассортимент его гораздо шире выключателей и розеток и скорее всего вы найдете что-то для ваших потребностей, будь то аудио розетки для подключения акустики либо мультимедиа центры или целые системы управления. Так важны знания их основных характеристик и стандартов установки. Все это поможет вам создать максимально комфортные условия проживания в квартире, безопасность, порядок и уют.

Ванная комната Национальные нормы электропроводки

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.05.21

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.

Узнайте больше о The Spruce’s Наблюдательный совет

Питер Мукерджи/Ветта/Getty Images

Национальный электротехнический кодекс (NEC) был написан, чтобы обеспечить набор правил и положений, обеспечивающих безопасное использование электричества в вашем доме. NEC является основой для большинства местных электротехнических норм, хотя местные нормы имеют приоритет над NEC, если между ними есть несоответствие. NEC пересматривается каждые три года (2017, 2020 и т. д.), поэтому важно использовать самые последние нормы при планировании новой или реконструированной ванной комнаты. В то время как изменения кода происходят довольно постепенно, когда дело доходит до проводки в жилых помещениях, они иногда происходят, и иногда изменения значительны.

Предупреждение

Каждая юрисдикция отличается, поэтому обязательно проконсультируйтесь с местным отделом разрешений, прежде чем начинать или вносить какие-либо серьезные изменения.

Важные правила NEC для ванных комнат

• Требуется общий контур освещения/вентилятора: Каждая ванная комната должна иметь контур для освещения и вытяжной вентилятор. Согласно Кодексу, эта цепь может быть на 15 ампер, если она служит только для освещения, но должна быть на 20 ампер, если она также обслуживает вентилятор. Если вытяжной вентилятор включает лампу обогрева, то отдельная 20-амперная цепь, в дополнение к цепи освещения, должна питать комбинацию вытяжного вентилятора и лампы обогрева.
• Требуется по крайней мере один потолочный светильник: Установите по крайней мере один потолочный светильник, управляемый настенным выключателем, чтобы обеспечить достаточное освещение. Это может быть дополнение к настенным бра или ленточному освещению в ванной комнате. Необходимый потолочный светильник можно комбинировать с вытяжным вентилятором.
• Требуется как минимум одна розетка с защитой GFCI: Как минимум, в ванной комнате требуется одна розетка с защитой GFCI, согласно NEC. Но гораздо лучше установить две, три или даже больше розеток с защитой GFCI, особенно в большой ванной комнате. Защита GFCI предназначена для предотвращения ударов, которые могут возникнуть при замыкании на землю, и может быть обеспечена специальными розетками GFCI или автоматическим выключателем GFCI, который защищает всю цепь. NEC требует, чтобы все розетки в ванной были защищены GFCI.
• Розетка должна быть на 20 ампер: Розетки в ванной должны обслуживаться 20-амперной цепью, отдельной от цепи освещения, для питания таких предметов, как щипцы для завивки, бритвы и фены. Нагревательные приборы потребляют большую мощность, поэтому Кодекс требует, чтобы цепь этого прибора для ванной комнаты была 20-амперной, а не 15-амперной цепью. Разумеется, допускается установка более одной цепи прибора.
• Защита AFCI: С 2014 года NEC требует, чтобы все розетки, обслуживающие жилые помещения в доме, включая ванную, имели форму защиты, известную как AFCI (прерыватель цепи дугового замыкания). В то время как GFCI в основном предназначены для защиты от ударов, AFCI служат для защиты от искрения (искрения), которое может вызвать пожар. Защита AFCI обычно обеспечивается специальными автоматическими выключателями, которые защищают всю цепь, хотя существуют также специальные розетки, обеспечивающие защиту отдельных мест.
• Выключатели должны быть заземлены: В старых настенных выключателях зеленый винт заземления часто отсутствовал, но теперь NEC требует, чтобы настенные выключатели во всех местах, включая ванные комнаты, были подключены к проводам заземления системы.
• Настенные выключатели должны располагаться за пределами ванны и душа. Если они не являются частью сборки производителя ванны или душа, настенные выключатели должны храниться за пределами ванны или душа, чтобы пользователи не прикасались к выключателям при контакте с водой.
• Может потребоваться вытяжной вентилятор: NEC требует, чтобы ванная комната была оборудована вытяжным вентилятором, выбрасывающим воздух наружу, если в помещении нет окна, которое можно открыть для обеспечения вентиляции (при открытии не менее 1 1 /2 квадратных метра). Но некоторые местные правила могут требовать наличия вытяжного вентилятора, даже если в комнате есть окно, и, как правило, рекомендуется его установить. Вытяжной вентилятор часто входит в состав комбинации верхнего света и лампы обогрева. Многим людям нравится располагать вытяжной вентилятор над туалетом. NEC не требует, чтобы вентиляционный вентилятор имел защиту GFCI.

Итог

В то время как старые ванные комнаты часто обслуживались одной 15-амперной цепью, для новой или реконструированной ванной обычно требуется как минимум две цепи — цепь общего освещения на 15 или 20 ампер и розетка на 20 ампер. Для питания вытяжного вентилятора может потребоваться третья цепь на 20 ампер, если она включает лампу обогрева.

NEC предлагает общие рекомендации по безопасной проводке в ванной комнате, но помните, что местные нормы всегда имеют преимущественную силу перед национальными нормами. Хотя многие сообщества основывают свои местные кодексы именно на NEC, местные требования также могут быть либо более мягкими, либо более строгими, в зависимости от сообщества.

Рекомендуется проконсультироваться с местным отделом строительной инспекции, чтобы узнать электрические требования для ванных комнат, прежде чем планировать новую или реконструированную ванную комнату.

Подключение розетки GFI и выключателя освещения в ванной

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключить розетку GFI и выключатель в ванной? Электрическая проводка для розетки GFI в ванной комнате с выключателем света: схемы подключения для розеток GFI.

Видео по монтажу домашней электропроводки Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Проводка розетки GFI для ванной с выключателем света
[ad#block] Электрика Вопрос: Как подключить розетку GFI и выключатель в ванной?

Я пытаюсь подключить розетку GFI в своей ванной комнате, а затем установить дополнительный или двойной выключатель для двух выключателей света, но безуспешно. У меня есть питание к розетке GFI и питание к первому выключателю, но свет не работает. Что я делаю не так?

Этот вопрос по электричеству поступил от: Боба, домовладельца из Вудбайна, Джорджия.

Ответ Дейва:
Спасибо за вопрос по электричеству, Боб.

Подключение розетки GFI в ванной с выключателем света

• Убедитесь, что белые нейтральные провода подключены правильно.
• Имейте в виду, что если розетка GFI будет защищать осветительные приборы, то белый нейтральный провод для осветительных приборов должен быть подключен к розетке GFI так же, как черный провод или провод питания.
• Если светильники не будут защищены розеткой GFI, черный источник питания для светильников подсоединяется к проводу питания, который подключается к стороне LINE розетки GFI.
• Белый нейтральный провод для осветительных приборов подключается к белым нейтральным проводам, которые подключаются к стороне LINE розетки GFI.

Подробнее о проводке электрических розеток

Проводка электрических розеток

Проводка электрических розеток для дома

• Домашняя электрика электропроводка включает в себя розетки на 110 вольт и розетки и розетки на 220 вольт, которые есть в каждом доме. дом.
• Посмотрите, как устроена разводка электрических розеток для дома.

Проводка розетки GFCI
Схемы проводки для розеток GFI

Особенности и преимущества розеток и розеток GFCI дадут вам четкое понимание того, почему эти устройства безопасности требуются в соответствии с электрическими нормами для защиты вас и вашего семьи от случайного поражения электрическим током.

Для получения дополнительной информации о проводке выключателя освещения
Электропроводка выключателя освещения

Электропроводка выключателя освещения – электрические схемы

Полностью поясненные изображения и схемы подключения о электромонтаже выключателей освещения с описанием наиболее распространенных выключателей, начиная с фото электросхемы 9 0035 .

Вам также может быть полезно:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочие, разнорабочие и электрики Включает: Электропроводка Розетки GFCI Электропроводка Цепи Розетки 120 В и 240 В Электропроводка Выключатели освещения Электропроводка 3-х и 4-х проводной электрической плиты Электропроводка 3-х и 4-х проводной сушилки Шнур и розетка для сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
