Установка веревочного выключателя: Выключатель с веревочкой для бра: схема подключения

Выключатель с веревочкой для бра: схема подключения

Для осветительной техники используют самые различные механизмы выключения. Например, выключатель с веревочкой, шнуром или цепочкой является одним из популярных видов механизмов, используемых в настенных светильниках, торшерах и бра. Они достаточно удобные в использовании, кроме того, могут служить дополнительным элементом декора. Хоть это и довольно распространенный элемент, но не все знают, как его подобрать, а потом подключить.

Применение

Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.

Схема подключения

Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.

Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.

В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения.

Правила выбора светильника в разных комнатах

Бра можно использовать в разных комнатах, но для каждой из них потребуется подобрать подходящую модель плафона.

Для чтения следует выбирать модели, излучающие не очень яркий свет. . Интенсивное свечение очень сильно раздражает глаза, поэтому стоит выбирать светильники с матовыми плафонами.

Иным решением проблемы перенапряжения глаз от света может стать выбор цвета свечения. В таком случае нужно подобрать плафон правильного цвета. Наши глаза различают всего три основных цвета: синий, красный и зеленый. Переизбыток красного, к примеру, сильно влияет на чувствительность глаз, медленно вызывая перенапряжение нервных центров, поэтому лучшим вариантом станет зеленый цвет и его оттенки.

Кроме того, стоит определиться, где будет находиться будущий источник света. Бра с выключателем кнопочного типа очень часто размещают в детских комнатах и ванной. В спальне можно использовать бра с выключателем веревочкой, цепочкой или даже шнур с диммером.

Диммер позволяет регулировать яркость света, что очень пригодится для более удобного чтения книг. Но после приобретения может возникнуть вопрос, как подключить бра.

Особенности монтажа

Перед установкой бра стоит определиться с его местом расположения. Лучший вариант установка на уровне 1.5 м от пола. В большинстве случаев это оптимальный уровень. Если проводка для подключения готова, стоит рассмотреть два самых распространенных варианта:

• подключение бра со встроенным выключателем,
• монтаж этих элементов по отдельности.

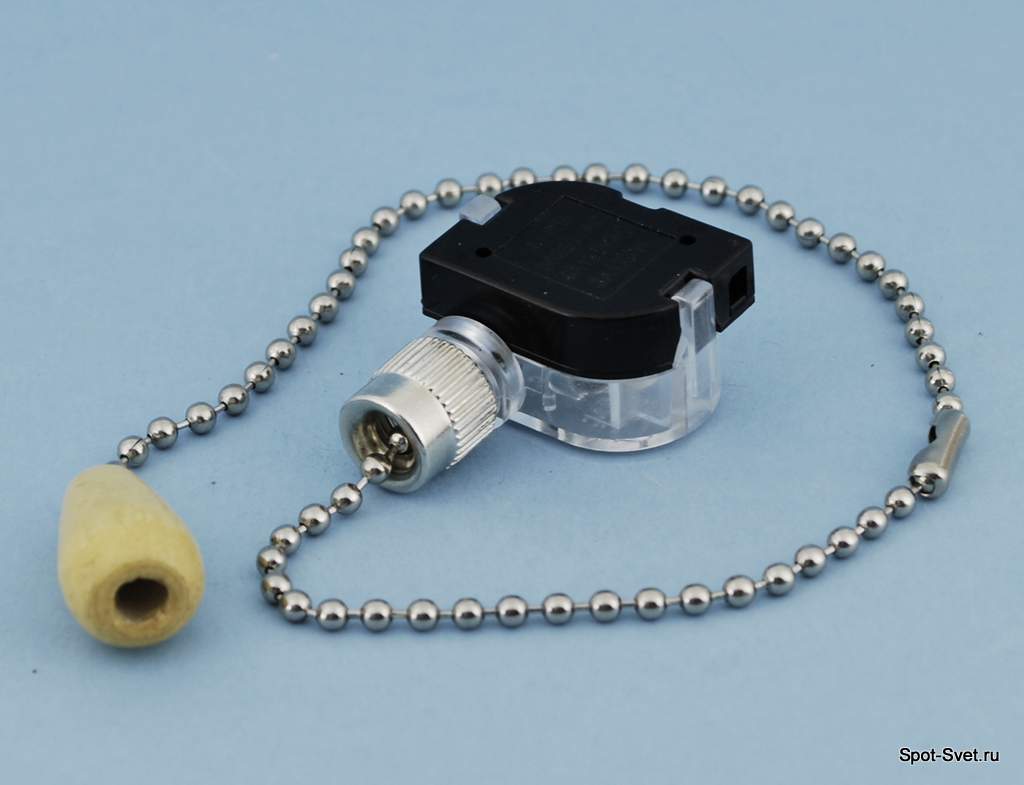

Встроенный выключатель со шнурком подключается к сети вместе с бра.

Понадобится подсоединить два или три провода, а затем закрепить светильник. Часть провода нужно очистить от защитных слоев и изоляции примерно на 5-7 мм. Голые кончики подключаются к клеммам. Их нужно зафиксировать с помощью специальных болтиков.

Три провода это: фаза, ноль и заземление. Подключаются они, наматываясь или зажимаясь в клеммники прибора. В случае с двумя проводами подключаются они так:

1. Белый или коричневый проводник это фаза, он всегда соединяется с клеммой L.
2. Все оттенки синего провода рабочий ноль, он подключается к клемме N.
3. С заземлением обычно сталкиваться при монтаже не приходится.
4. После подключения проводки корпус закрывается защитными элементами и крепится на стену с помощью самонарезающих болтов.
5. Устанавливается абажур.

Как подключить бра, если веревочный выключатель отдельно от него?

В случаях, когда бра приобретается отдельно с выключателем, придется сделать скрутку из проводов и соединить их. Выключатель со шнурком имеет два провода и бра тоже имеет два. Коричневый или красный провод от светильника нужно скрутить с проводом выключателя и замотать изолентой или надеть на место соединения клеммник. Второй провод от выключателя соединяем с фазой, а оставшийся от бра с нулем.

Заключение по теме

Для создания качественного освещения в небольшой комнате лучше всего использовать светильник или бра. Самыми распространенными механизмами контроля считаются выключатели с веревочкой или кнопочные. Веревкой в таком случае служит специальный стойкий волокнистый материал, который способен выдержать большую нагрузку. В ином случае выключатель может быть с цепочкой.

Эти механизмы управления достаточно удобные и практичные в использовании как для взрослых, так и для детей и чаще всего применяются в спальнях и детских. Они могут быть как встроенными в прибор, так и отдельно. В первом случае монтаж очень прост и необходимо следовать простым указаниям в прикрепленной инструкции.

Если же оба элемента в наборе отдельно, их придется соединить вручную. Как это правильно сделать, написано в инструкции к прибору, но часто она на иностранном языке, поэтому можно воспользоваться предложенным выше методом.

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:



• светильники со шнуровым выключателем;
• бра, питание которых обеспечивается от розетки при помощи вилки;
• световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.



Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

• изолента;
• саморезы;
• отвертка;
• остро заточенный нож.



Важно! Перед началом работ не забудьте обесточить помещение.



Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.

Существует две разновидности подключения — с тремя и двумя проводами:

• в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
• в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов. Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:



Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

• вводная фаза должна идти на выключатель;
• фаза от выключателя должна заходить обратно на осветительный прибор;
• ноль и землю соединяйте в данной ситуации напрямую.



Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков.



Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.



Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.



Выбрать бра

Правильно ли вы выбираете и устанавливаете тросовые выключатели безопасности?

Канатные предохранительные выключатели остаются простым, но эффективным способом обеспечения остановок безопасности вдоль конвейеров и в других приложениях. Несмотря на их простоту, необходимо соблюдать осторожность, чтобы убедиться, что эти системы спроектированы и установлены правильно.

Цифровизация и Интернет вещей привели к значительным достижениям в области технологий безопасности машин. Но есть приложения, в которых то, как мы это делали десятилетиями, остается лучшим. Одним из примеров является предохранительный выключатель с тросовым (также известным как тросовый) выключателем. Это базовое устройство часто является правильным выбором для защиты людей и оборудования.

Несмотря на простоту концепции, существует множество способов, при которых эти системы могут быть спроектированы или установлены неправильно, что увеличивает риск травм, простоев и повреждения оборудования. Ниже приведены основные сведения, которые необходимо знать для правильного выбора, развертывания и обслуживания системы аварийного выключения с тросовым тяговым усилием.

Основы

«Проволока» или кабель расположены вдоль конвейера, чтобы оператор мог отключить защитный выключатель, потянув за кабель, независимо от того, где он стоит вдоль защищенной стороны конвейера. Такой подход обеспечивает огромную экономию средств по сравнению с размещением кнопок аварийной остановки через равные промежутки вдоль конвейера. Один тросовый выключатель может обеспечить тот же уровень защиты, что и десятки аварийных остановов. Такой подход обеспечивает значительную первоначальную экономию и снижает текущие расходы на техническое обслуживание.

В большинстве случаев эту работу может выполнять один тросовый выключатель, один конец которого прикреплен к выключателю, а другой — к пружине, прикрепленной к стене, раме или другой фиксированной точке крепления (см. рис. 01 ниже). ).

Рисунок 01: Один тросовый выключатель с предохранительной пружиной

Для более длинных участков, обычно превышающих 100 метров, рекомендуется использовать второй переключатель, по одному на каждом конце. Такое расположение решает проблему поддержания надлежащего натяжения каната в системе (см. рис. 02 ниже).

Рисунок 02: Более длинные участки, обычно более 100 метров

Для очень длинных участков, приблизительно 125 метров и более, доступны несколько двойных тросовых переключателей с тросовыми соединениями в двух направлениях. Это еще одна особенность этих коммутаторов, позволяющая снизить затраты. Вместо двух одинарных переключателей можно использовать один двойной переключатель (см. рис. 03 ниже).

Рисунок 03: Очень длинные участки, примерно 125 метров и более

Выберите правильные компоненты

Тросовые выключатели широко доступны от любого количества производителей и поставщиков. Хотя основная функция та же, конструкция и материалы различаются. Недорогие устройства

иностранного производства широко доступны, но, как правило, являются классическим примером принципа «вы получаете то, за что платите». В тех случаях, когда важна надежная безопасность и низкие эксплуатационные расходы, вам нужно выбирать с умом.

Другим важным аспектом является контроль натяжения, чтобы определить, когда трос растянулся, порвался или натянулся. Этого можно добиться с помощью окна просмотра напряжения и локального сброса. Смотровое окно упрощает установку надлежащего натяжения. Локальный сброс позволяет вернуть состояние системы в состояние готовности к работе.

Также обратите внимание на конструкцию корпуса переключателя. Толщина и качество металла являются основными факторами устойчивости. Для влажной или агрессивной среды выбирайте выключатели с корпусом из нержавеющей стали. Еще одним соображением для влажной или агрессивной среды является подходящая прокладка между корпусом переключателя и его крышкой. Несоответствующая прокладка со временем изнашивается, что приводит к потере степени защиты IP и необходимости замены переключателя.

Правильно настройте систему

Простую систему тросового выключателя может установить любой человек, умеющий читать инструкции и следовать им, но следует избегать некоторых распространенных ошибок.

От тягового выключателя до первой направляющей троса трос должен оставаться на прямой линии. Трос не должен устанавливаться под углом от выключателя до первого ушка. Это влияет на его работу и увеличивает вероятность повреждения переключателя.

Для прямых участков хорошим эмпирическим правилом является размещение направляющих кабеля через каждые три метра, но по возможности сверяйтесь со спецификацией производителя. Равномерное расстояние важно для обеспечения надежной работы коммутатора.

На любых поворотах или изгибах добавить угловые шкивы. В большинстве случаев достаточно простого шкива выключателя с тросовой тягой. Однако эти шкивы иногда не работают должным образом, потому что трос выскакивает из паза и может заклинить между шкивом и рамой.

Некоторые специализированные угловые шкивы имеют ролики, окружающие трос, которые устраняют заклинивание, возникающее при использовании традиционных угловых шкивов. Кроме того, эти роликовые направляющие можно использовать при поворотах менее 90 градусов.

В приложениях с кабелями большой длины и при значительных перепадах температуры, которые могут

удлинить или сжать кабель, может потребоваться регулярная регулировка натяжения. В противном случае вы можете столкнуться с ненужными остановками машины.

Необходимо использовать кабель, соответствующий системе. Это может показаться очевидным, но есть инсталляции, где в качестве кабеля использовалась бельевая веревка. Настоятельно рекомендуется использовать стальной трос, предоставленный производителем тяговых выключателей, и обязательно, чтобы он был красного, а не синего или зеленого цвета.

Рассмотрите дополнительные функции

Доступны тросовые выключатели со светодиодным индикатором состояния сбоку, который указывает, что переключатель готов (зеленый) или сработал (красный). Это полезно при более длинных канатах, требующих нескольких переключателей. Светодиод позволяет сразу определить, где был инициирован останов и откуда требуется сброс. Также можно включить стековые огни, чтобы еще больше ускорить и упростить процесс определения места поездки.

Также можно использовать фонари и звуковые сигналы штабелей для обозначения запуска или остановки конвейерной системы. Подумайте о том, когда вы в последний раз ждали свой багаж в аэропорту, и перед тем, как конвейер тронулся, зазвучал звуковой сигнал вместе со светом.

Некоторые производители предлагают коуши и зажимы для крепления кабеля как к выключателю, так и к пружине. Прикрепление их может быть утомительным процессом, который заставляет вас желать третьей руки. Кроме того, со временем кабель имеет тенденцию проскальзывать между зажимами. Чтобы решить эту проблему, некоторые поставщики предлагают натяжители, в которых используются встроенные механизмы зажима кабеля, которые устраняют необходимость в коушах и зажимах, надежно закрепляя кабель.

При регулировке натяжения троса полезной функцией является упомянутое ранее легко читаемое смотровое окно, которое доступно у некоторых поставщиков для упрощения настройки и контроля натяжения троса (см. рис. 04 ниже). Комбинация смотрового окна и натяжителя упрощает и ускоряет установку и техническое обслуживание вашей канатно-тяговой системы.

Рисунок 04: Упрощение настройки и контроля натяжения троса. Напряжение в среднем положении, указанном зелеными стрелками в смотровом окне каждого переключателя

Последней особенностью является наличие кнопки остановки на некоторых переключателях, которая позволяет операторам инициировать остановку, если они находятся рядом с неактивной зоной между переключателем и первой направляющей троса. Это особенно важно для двухходового тросового выключателя, так как неактивная зона намного больше. Некоторые тросовые выключатели позволяют добавить этот аварийный останов к самому корпусу переключателя.

Разумный выбор тросовых выключателей

Новые технологии — это хорошо, но не всегда лучше, чем более простые и проверенные подходы к обеспечению безопасности. Сегодня тросовые предохранительные выключатели включают в себя некоторые сложные функции, но основы остаются прежними. Эти системы по-прежнему являются отличным подходом к обеспечению безопасности на конвейерах и в других приложениях.

Сегодня вы, вероятно, работаете с большим процентом вашей рабочей силы, которой не хватает производственного опыта и знаний о правилах техники безопасности. Простота тросового выключателя позволяет вашим операторам быстро отключить конвейер или технологический процесс.

Хотя эти переключатели просты, очень важно выбрать соответствующие компоненты и правильно их установить. Это обеспечивает высокий уровень безопасности как для ваших операторов, так и для вашего оборудования.

Чтобы узнать больше о безопасности машин, обязательно ознакомьтесь с нашей статьей о 4 преимуществах ПЛК безопасности.

—

Даррелл Беркин

Сертифицированный эксперт по безопасности машин (TÜV Nord)

Джеффри Лесли

Сертифицированный эксперт по безопасности машин ( TÜV Nord)
