Установка вентилятора в туалете: Как правильно установить вентилятор в туалете или ванной: место, модели, монтаж

обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

• Выбор вентилятора и способа запуска
• Схемы подключения проводки вентилятора
  • Устройства с выключателем на корпусе
  • Подключение вентилятора к освещению
  • Подключение через выключатель
  • Включение в схему внешнего датчика
• Порядок проведения монтажа вентилятора
• Распространенные ошибки и дополнительные советы
• Выводы и полезное видео по теме

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

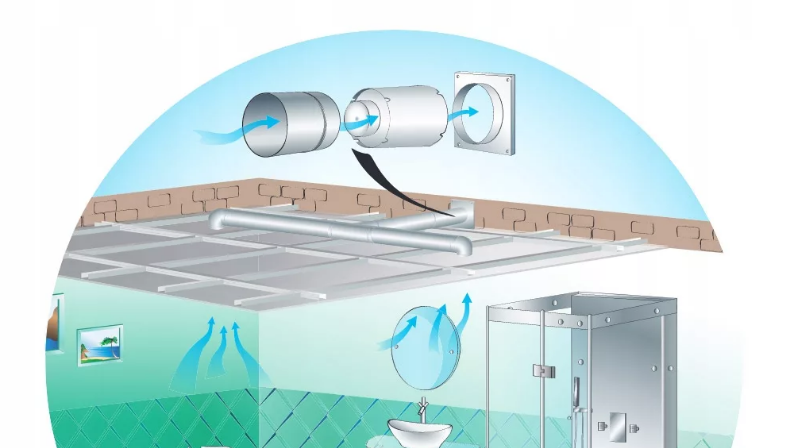

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
3. Для всех соединений проводов используйте , а не изоленту.
4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line — фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее — переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом — блок для связи расположен под статьей.

3 схемы подключения вентилятора в ванной

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

• через датчик открывания двери или движения

• датчик влажности

• напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

• кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

• клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

• сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100THERA SB D100 OptimaVents 100 KДомовент 100 CERA D 100 E 100SCBallu Green EnergyERA D 100 4C ETVents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

• туалет — верхнее положение специальной перемычки

• ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй — это питание приходящее с распредщитка (Гр. Осв)

• третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

• L-фаза питания

• T-фаза для управления вытяжкой посредством таймера

• N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

• фазную жилу питания L — к клемме с аналогичной маркировкой

• фазу таймера вентилятора — на средний контакт с надписью Т

• нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

• либо отверстия расположены близко от края плитки

• либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

• напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

• через отдельную клавишу выключателя света

Ошибки подключения

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п. 7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — //cable.ru, Кабель.РФ

Как установить или заменить вытяжной вентилятор в ванной

• Дом
• Блог
• Как заменить или установить вытяжной вентилятор в ванной: пошаговые инструкции

Возможно, вы удивитесь, узнав, что установка или замена Вытяжной вентилятор для ванной комнаты — относительно простой проект «сделай сам». Все, что вам нужно, это правильные инструменты, базовые навыки работы с электрикой и плотницкими работами и немного терпения. Выполните следующие действия, чтобы узнать, как установить вентилятор в ванной комнате или заменить его.



Вытяжные вентиляторы для ванных комнат удаляют влагу и неприятные запахи, а предотвращают рост плесени и грибка в ванных комнатах. Они также могут предохранить обои и краску от вздутий и отслоений, а также предотвратить деформацию дверей и окон. Поэтому, если в вашей ванной комнате нет вентилятора или если вы планируете перестроить ванную комнату , рекомендуется установить его. до 800 долларов, тогда как установка самостоятельно может стоить до 370 долларов плюс стоимость инструментов. Таким образом, это руководство не только научит вас чему-то новому, но и сэкономит вам немного денег.

Возьмите свои инструменты, потому что это пошаговое руководство расскажет, как установить вентилятор в ванной комнате и как заменить вентилятор в ванной комнате.

Подготовка к установке вентилятора для ванной комнаты



Прежде чем приступить к установке вытяжного вентилятора для ванной комнаты, вам необходимо собрать следующую информацию и сначала ответить на несколько вопросов, чтобы убедиться, что вы покупаете вентилятор, подходящий для вашего помещения. .

1. Рассчитайте показатель CFM вашей ванной комнаты.

Рассчитайте CFM (кубических футов в минуту) вашей ванной комнаты. Умножьте кубические метры комнаты (длина х ширина х высота = кубические метры) и разделите это число на 7,5. Выполнение этого расчета поможет вам определить соответствующую мощность, необходимую для вашего вентилятора.

2. Насколько тихим должен быть ваш новый вентилятор для ванной комнаты?

Громкий вытяжной вентилятор в ванной комнате может сделать расслабляющий душ, ну, не очень расслабляющий. Уровень шума новых вентиляторов для ванных комнат варьируется от 0,5 (очень тихий) до 6 (очень громкий). При выборе вытяжного вентилятора стремитесь к рейтингу 1 или меньше для наименьшего нарушения работы; тем не менее, вентилятор с рейтингом 2 или 3 не должен быть слишком громким.

3. Где вы хотите установить новый вентилятор для ванной комнаты?

Расположение вентилятора может повлиять на вентиляцию. Лучшее место для установки вентилятора в ванной комнате — это центральная точка между душем и туалетом.

• Если вы устанавливаете новый вентилятор для ванной комнаты, не забудьте выделить пространство на чердаке. Именно здесь будет располагаться основная часть вентилятора. Он должен быть между двумя балками в свободном пространстве.
• Если вы заменяете свой вентилятор, проще всего установить новый на то же место.

4. Соберите материалы и припасы.

Прежде чем приступить к установке вентилятора для ванной своими руками, убедитесь, что у вас есть все необходимые инструменты и материалы.

Прежде чем начать, вам нужно будет собрать следующие инструменты:

• Электродрель
• Отвертка
• Пассатижи
• Электролобзик (или сабельная пила или пила для гипсокартона)
• Фольгированная клейкая лента
• Каркасный квадрат
• Карандаш
• Если вы хотите вывести вытяжку из вентилятора через крышу, вам также понадобится кровельный клей, черепица и кровельные гвозди.

Вам понадобятся следующие материалы:

• Крышка вентиляционного отверстия
• Гибкая воздуховодная труба
• Герметик
• Винты
• Проволочные гайки
• Защитные очки
• Маска
• Сам вентилятор, который может стоить от 15 до более 100 долларов .

Как установить новый вытяжной вентилятор в ванной



Теперь, когда у вас есть инструменты и материалы, вы можете приступить к установке вытяжки в ванной. Давайте начнем!

1. Просверлите контрольное отверстие и отметьте потолок.

• С помощью электродрели и очень длинного сверла диаметром 3/4 дюйма (1,9 см) просверлите контрольное отверстие в потолке, где вы будете размещать вентилятор. Затем измерьте корпус вентилятора.
• На чердаке найдите контрольное отверстие и очистите его от изоляции. Используйте размеры корпуса вентилятора, чтобы убедиться, что вентилятор поместится между балками.
• Вернитесь в ванную и измерьте входное отверстие вентилятора. Используйте угольник и карандаш, чтобы отметить контур впускного отверстия вентилятора на потолке с размерами.

2. Вырежьте в потолке отверстие для впускного отверстия.

• С помощью лобзика вырежьте место, которое вы только что отметили на потолке. Не забудьте надеть защитные очки и маску!

3. Установите вытяжной вентилятор на место.

• Перед установкой вытяжного вентилятора в ванную комнату прикрепите колено воздуховода под углом 90 градусов к соответствующему выходному отверстию с помощью скотча из фольги.
• Вставьте кабельный разъем через выбивное отверстие сбоку корпуса вентилятора, затем вставьте на место поддерживающие металлические скобы.
• Отцентрируйте вентилятор над отверстием в потолке и опустите его на место.

4. Закрепите вентилятор на балках.

• После правильной установки вентилятора выдвиньте каждый из металлических кронштейнов, пока они не достигнут балок с обеих сторон корпуса. Используйте шурупы для гипсокартона, чтобы закрепить их.
• Возьмите отрезок гибкой воздуховодной трубы и с помощью скотча из фольги прикрепите один конец к 90-градусному колену воздуховода, выступающему из корпуса вентилятора.
• Пропустите существующий или новый электрический кабель через разъем на корпусе вентилятора (если ваш новый вентилятор оснащен подсветкой, вам понадобится трехжильный кабель) и закрепите его, затянув винт на разъеме.

5. Найдите точку выхода воздуховода.

• Точка выхода должна быть кратчайшим и прямым путем от корпуса вентилятора наружу через боковую стенку или крышу. Убедитесь, что труба воздуховода максимально прямая и не будет натянута слишком туго.

6. Установите вентиляционную крышку.

• Если точка выхода находится на боковой стене, выберите точку между двумя стойками стены и сделайте несколько контрольных измерений внутри, чтобы найти ту же точку снаружи. Используйте 4-дюймовую кольцевую пилу, чтобы прорезать стену снаружи, затем закрепите крышку вентиляционного вентилятора на месте.
• Если точка выхода находится на крыше, нарисуйте внутри круг подходящего размера и вырежьте его сабельной пилой. Затем заберитесь на крышу и снимите черепицу, закрывающую только что вырезанное отверстие. Установите крышку вентиляционного отверстия с помощью кровельного клея и кровельных гвоздей, затем замените ослабленную черепицу.
• Вернитесь на чердак и прикрепите конец воздуховода к соединительному воздуховоду вентиляционной крышки с помощью скотча из фольги.

7. Подсоедините провода к корпусу.

В зависимости от типа вентилятора вам может понадобиться выполнить подключение с чердака или из ванной комнаты. Прочтите инструкции производителя и убедитесь, что питание отключено, прежде чем начать.

• Откройте блок корпуса и вытяните провода вентилятора из блока электрического сращивания. Зачистите 5/8 дюйма (1,6 см) от каждого из проводов как на кабеле вентилятора, так и на электрическом кабеле, который вы вставили ранее.
• Скрутите вместе провода одного цвета и добавьте разъемы. Оберните оголенный медный провод вокруг зеленого зажима заземления или винта и затяните его, чтобы зафиксировать.
• Поместите провода обратно в электрический соединительный узел и установите на место крышку.

8. Прикрепите решетку.

• Вставьте двигатель вентилятора в электрическую розетку и закрепите его прилагаемыми винтами. Прикрепите решетку, вставив ее монтажные провода в имеющиеся пазы в корпусе. Убедитесь, что он плотно прилегает к потолку. Снова включите питание и убедитесь, что вентилятор в ванной работает.

Отличная работа! Теперь ваша ванная комната будет хорошо вентилироваться.

Как заменить существующий вытяжной вентилятор в ванной

Если вам просто нужно заменить существующий вытяжной вентилятор в ванной, вам будет немного проще, поскольку вам не нужно вырезать отверстия в потолке или крыше (фу!) . Вот краткий обзор базовой замены вытяжного вентилятора в ванной комнате.



1. Выключите электропитание ванной комнаты автоматическим выключателем.

• Это защитит вас от шока.

2. Заберитесь под решетку, чтобы отключить и отключить.

• Снимите решетку со старого вентилятора. Вероятно, там есть пыль и ворсинки, поэтому наденьте перчатки, защитные очки и респиратор.
• Отвинтите или отсоедините блок электровентилятора от корпуса, откройте блок электрических соединений и осторожно вытащите провода.

Если все, что вам нужно сделать, это заменить двигатель вентилятора ванной комнаты, на этом вы остановитесь. Принесите текущий двигатель в свой хозяйственный магазин, чтобы убедиться, что вы купили правильную модель, затем установите его, снова подключите провода и снова установите решетку. Хотите знать, как почистить решетку? Посмотрите наши лайфхаки для уборки ванной комнаты .

• Снимите разъемы и раскрутите провода, чтобы отсоединить их. (Опять же, сначала убедитесь, что электричество отключено. )
• Ослабьте кабельный зажим, чтобы освободить электрический кабель от корпуса вентилятора.

3. Отсоедините корпус на чердаке.

• На чердаке отсоедините трубу воздуховода от воздуховода соединителя колпачка вентиляционного вентилятора ванной комнаты и от корпуса.
• Вытяните электрический кабель и проводку из корпуса.
• С помощью дрели открутите винты, которыми кронштейны старого вентилятора крепятся к лагам. Поднимите старый вентилятор через потолок.

4. Установите новый сменный вентилятор.

Если ваш новый вытяжной вентилятор в ванной такого же размера, как и старый, вы можете установить его прямо сейчас. Если он больше, вам придется вырезать большее отверстие с помощью пилы для гипсокартона. Если он меньше, вы можете загерметизировать края корпуса, чтобы заполнить зазоры после установки вентилятора.

• Идите на чердак и опустите новый вентилятор в отверстие.
• Выдвиньте выдвижные монтажные кронштейны и прикрепите их к лагам с помощью электродрели и 1-дюймовых (2,5 см) винтов для гипсокартона. Возможно, вы захотите, чтобы кто-то держал вентилятор на месте снизу.

5. Подсоедините воздуховод.

После установки вытяжного вентилятора в ванной комнате прикрепите колено воздуховода под углом 90 градусов к выпускному отверстию вентилятора с помощью винтов для листового металла. Затем прикрепите новую воздуховодную трубу диаметром от 4 до 6 дюймов (от 10,2 до 15,2 см) к колену воздуховода.

6. Подсоедините и закрепите проводку.

• Вставьте электрический кабель в разъем нового вентилятора и закрепите его кабельным зажимом.
• Откройте распределительную коробку (на чердаке или в ванной, в зависимости от модели) и вытяните провода вентилятора.
• Присоедините электрические провода к проводам вентилятора, скрутив вместе провода одного цвета и прикрепив разъем провода.
• Оберните оголенный медный провод под зажимом заземления или винтом и затяните, чтобы зафиксировать.
• Уберите все провода обратно в распределительную коробку и установите на место крышку.

7. Вставьте и снова прикрепите решетку вентилятора.

Вернитесь в ванную и установите узел вентилятора, вставив его в розетку и закрепив винтами. Затем прикрепите решетку. Проверьте свой новый вытяжной вентилятор в ванной, снова включив питание.



Поздравляем! Теперь вы знаете, как установить вентилятор для ванной, который сохранит вашу ванную комнату в чистоте и сухости, а также защитит ее от плесени и грибка. Для максимальной защиты подумайте о том, чтобы получить  9Гарантия на дом 0017 с электрическим покрытием от American Home Shield. Мы предлагаем покрытие домашних систем для 23 основных систем и устройств, включая встроенные вытяжные вентиляторы для ванных комнат, чтобы защитить вашу семью и ваш бюджет от неизбежных поломок. Узнайте больше о планах гарантии на дом  и наших доступных ценах  , чтобы выбрать покрытие, которое лучше всего подходит для вас.

AHS не несет никакой ответственности и, в частности, отказывается от какой-либо ответственности за использование вами любой информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

планы магазинов

См. Подробнее в:

DIY

Популярные

Стоимость выхлопных вентиляторов ванной комнаты

Стоимость ванной.

Стоимость вытяжного вентилятора: $75-$125

Стоимость замены вытяжного вентилятора: 100 долларов США

Стоимость новой установки: $350

Стоимость установки высокого класса: 800 долларов США

Вентиляционные или вытяжные вентиляторы для ванных комнат предназначены для удаления влажного и сырого воздуха из помещений, которые в противном случае не получают достаточной циркуляции. Вытяжные вентиляторы крепятся к потолку или иногда к светильнику. Включение вытяжного вентилятора может снизить уровень влажности, предотвратив запотевание зеркал и снизив риск образования плесени. В некоторых случаях они также могут выделять запахи.

Это также может вас заинтересовать: Варианты вытяжки: обзор установки вентилятора в ванной своими руками

Стоимость установки может значительно различаться в зависимости от размера вентилятора, способа его монтажа и трудозатрат на установку вентиляционных отверстий на крыше или завершить проводку. Мы составили руководство по стоимости, чтобы помочь вам понять, сколько вы можете заплатить за замену или установку вытяжного вентилятора в ванной комнате.

Нужен ли вентилятор в ванной?

Строительные нормы различаются в зависимости от муниципалитета. Раздел R303 Международного жилищного кодекса касается требований к вентиляции в жилых помещениях. Ванные комнаты, как правило, должны иметь вентиляцию в виде окон или вентилятора.

Замена существующего вентилятора обычно несложная работа. Однако, если вы устанавливаете вентилятор в ванной, вам может потребоваться разрешение на покрытие электропроводки. Обратитесь за консультацией в свой город и обратитесь к лицензированному электрику для выполнения установки.

Сколько стоит установка вентилятора?

Согласно данным Fixr, средняя стоимость установки вентилятора для ванной комнаты составляет около 350 долларов США, но сколько вы можете заплатить, зависит от того, модернизируете ли вы существующий вентилятор или вам нужно установить вентиляционные отверстия на крыше, проложить новые провода. и установить датчики влажности.

Небольшой потолочный вентилятор для ванной комнаты можно купить всего за 30 долларов, но средняя цена составляет от 75 до 125 долларов, а многофункциональные вентиляторы стоят намного дороже.

Стоимость рабочей силы для установки потолочного вентилятора в большинстве случаев будет самым большим фактором, влияющим на цену. Прямая замена существующего вентилятора более новой моделью будет стоить около 100 долларов, включая затраты на оплату труда. Установка простого вытяжного вентилятора, а также новых воздуховодов и вентиляционного отверстия на крыше может стоить около 350 долларов. Вентилятор премиум-класса с новыми воздуховодами, датчиками влажности и функцией нагрева может стоить около 800 долларов.

Некоторые современные вентиляторы имеют сложные функции, такие как возможность дистанционного управления Bluetooth или автоматизация на основе обнаруженных уровней влажности. Вентиляторы с такими характеристиками стоят дороже, а также могут потребовать более высоких трудозатрат на установку из-за необходимости использования дополнительных датчиков или схем.

В целом, стоимость установки вентиляционного отверстия на крыше дома без него, вероятно, будет самой дорогой частью любого предложения.

Другие статьи по теме:

• Какой диаметр у вашего вентилятора? Вот как измерить потолочный вентилятор
• Как снять потолочный вентилятор
• Сколько стоит установить или заменить потолочный вентилятор?
• Как подключить потолочный вентилятор
• 4 способа почистить потолочный вентилятор (№ 3 очень умный!)

Нужен ли мне электрик для установки вытяжного вентилятора в ванной?

Установка вентилятора для ванной комнаты в комнате, в которой в настоящее время его нет, представляет собой серьезную работу, поскольку вам потребуется опытный подрядчик, который проложит электропроводку и проложит воздуховоды для выпуска воздуха из комнаты через стену или крышу. .

Вам понадобится электрик, который запросит разрешение и установит для вас вентилятор. Если у вас нет этих разрешений, у вас нет гарантии, что электропроводка безопасна, что может вызвать проблемы со страховкой вашего дома или усложнить процесс, если вы решите продать свою собственность.

Могу ли я самостоятельно установить вентилятор в ванной?

Установка вентилятора для ванной комнаты и воздуховодов — это не работа для среднего энтузиаста, занимающегося своими руками. Замена потолочного вентилятора там, где проводка и вентиляционные отверстия уже установлены, — более простая работа. Если у вас есть все инструменты и понимание электробезопасности, ознакомьтесь с нашим руководством по установке вытяжного вентилятора, чтобы получить представление о том, что влечет за собой работа.

Выберите вентилятор, подходящий для вашей ванной комнаты

Когда вы покупаете вытяжной вентилятор для своей ванной комнаты, легко поддаться искушению стильного внешнего вида, игнорируя другие факторы, такие как размер или эффективность. Обязательно ознакомьтесь с техническими характеристиками любого вентилятора, который вы покупаете, чтобы убедиться, что он будет работать в вашей ванной комнате.

Подумайте, насколько шумно работает вентилятор, особенно если ваша ванная комната находится рядом с кабинетом или спальней.
