Установка вентиляции в ванной и туалете: как наладить воздухообмен в санузле

Содержание

Установка вентилятора в ванной и туалете. схема подключения

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

  1. Освободить оборудование от крышки.
  2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
  3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
  4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
  5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
  6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
  7. Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм).

Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Схема подключения

Подключить вентилятор к электросети 220 В можно тремя способами:

  • от лампы;
  • через отдельный клавишный или двухклавишный выключатель;
  • через таймер или датчик.

Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.

Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.

Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

  1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

  2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
  3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
  4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
  5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.

Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.

Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.

Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.

Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Советы покупателям вентилятора с гигростатом

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью, защитой от воды и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

Для эксплуатации в ванной или туалете лучше всего подходят канальные вентиляторы. Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9.

Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с десяткой лучших предложений на рынке.

Как выбрать вентилятор на вытяжку в ванной

Недостаток воздухообмена в ванной приводит к появлению влаги на кафеле и сырости полотенец. Чтобы избавиться от этой проблемы, в ванной комнате нужно проверить вытяжной канал и узнать, как работает вентиляция. Для этого нужно поднести зажженную спичку или зажигалку к вентиляционному окошку: если пламя колышется или тухнет, значит, вентиляция в порядке.

В ином случае понадобится принудительная вентиляция.

При выборе вентилятора для ванной нужно учитывать производительность, уровень шума и цену на прибор. Также вентиляторы могут обладать дополнительными функциями. Благодаря им можно автоматизировать работу вытяжки.

Какие есть дополнительные опции для вытяжных кулеров:

  • Таймер – диапазон времени от 5 до 30 минут. Пользователь может выставить наиболее подходящий для него промежуток времени. После посещения ванной комнаты прибор еще может проработать некоторое время для высушивания влаги.
  • Встроенный выключатель – шнурок, за который нужно дернуть, чтобы включить или выключить вентилятор. Однако многие пользователи предпочитают выносить выключатель к кнопке включения света в ванной комнате.
  • Обратный клапан – предотвращает отток воздуха из вентиляционного канала в момент, когда прибор не работает.
  • Жалюзи – по аналогии с обратным клапаном, однако жалюзи придется закрывать и открывать вручную.
  • Датчик влажности – после превышения определенного уровня влажности по гигрометру, включается вытяжка и работает, пока уровень не опустится до нормального.

Некоторые модели оснащены переключателем уровня нагрузки. В основном вентилятор работает на 50% нагрузки, но бывают случаи, когда нужно быстрее осушить помещении, тогда прибор будет работать на полную мощность.

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

  • Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
  • Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
  • Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
  • «Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Крепление вытяжного вентилятора в ванной

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете

Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром

В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Рекомендации по подбору оборудования

В продаже представлено огромное количество вентиляторов для принудительных коммуникаций. Это привносит определенные сложности в процедуру, как поставить вытяжку в туалете. В помощь покупателю существует набор полезных советов по подбору оптимального оборудования для монтажа вентиляции в ванной.

Ориентироваться нужно на следующие критерии:

Диаметр воздушного канала. Этот параметр влияет на подбор патрубка для вентилятора. Стандартные типоразмеры воздуховодов – 150, 125 или 100 мм.

Использование или не использование воздуховодов

Если они есть, важно хорошо продумать схему их размещения в санузле. Благодаря этой информации существенно облегчается задача по установке вентилятора.

Мощность

Перед тем как установить вентиляцию в ванной и туалете, необходимо определиться с ее мощностью. Это даст возможность обеспечить эффективное замещение воздуха в помещении.

Наличие влагозащиты. На оборудовании в таком случае имеется специальная маркировка в виде латинских букв IP. Для установки вентиляции в ванной, как правило, подходит значение IP30. Более дорогие модели имеют степень защиты IP44: при наличии финансов, лучше вложится в такой прибор. На нем обычно имеется герметичный кожух, оберегающий устройство от воздействия влаги.

Уровень шума. Некоторые пользователи пренебрегают этой характеристикой, что в дальнейшем оборачивается существенными неудобствами. Чем меньше в ванной шума, тем комфортнее там находиться.

Держа во внимании все вышеперечисленные моменты, можно подобрать оптимальное оборудование, которое обеспечит эффективный воздухообмен внутри санузла.

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

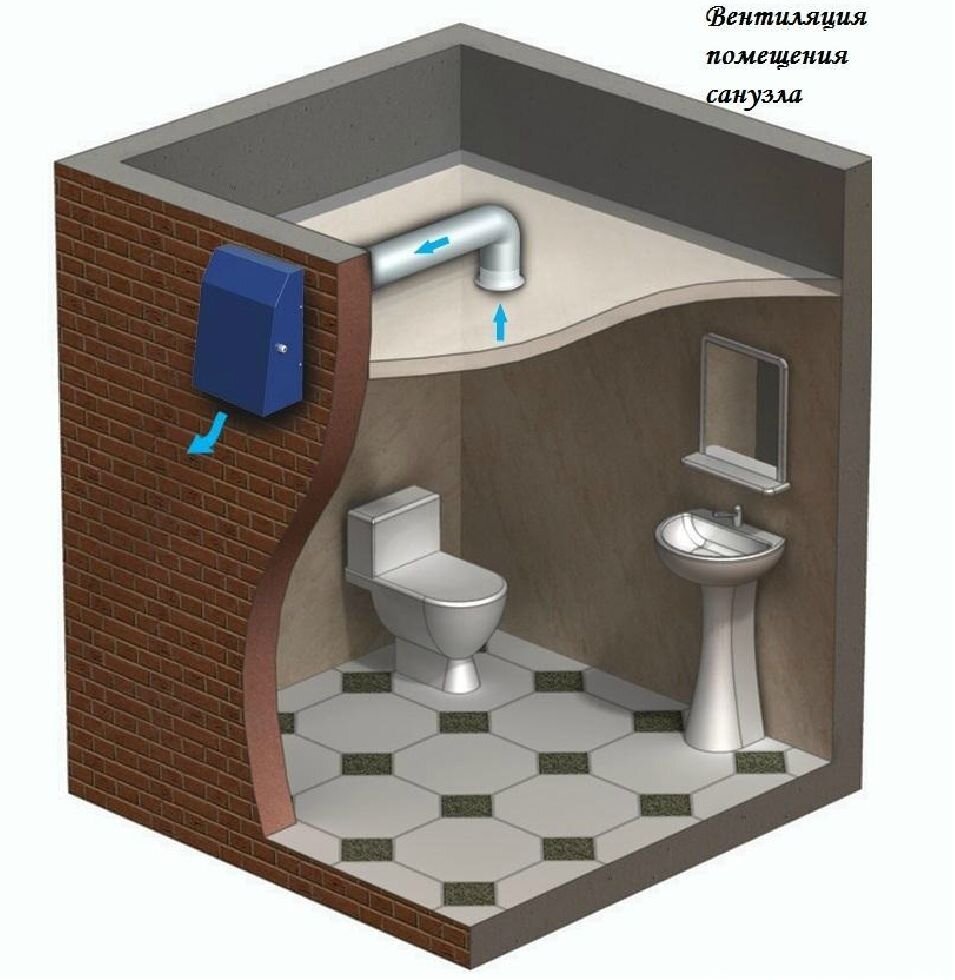

Принудительная вентиляция в ванной комнате и туалете, как сделать

Воздухообмен ванной комнаты и туалета необходимо предусмотреть перед началом ремонта. Это обеспечит здоровый микроклимат помещения и предотвратит появления грибка и плесени. Комнаты с повышенной влажностью особенно нуждаются в качественной вентиляции. Ведь даже регулярное проведение влажной уборки не спасет от размножения вредных микроорганизмов. О том, как сделать вентиляцию в ванной и туалете самостоятельно, описано ниже.

Устройство вентиляционного канала

Для частных домов система вентиляции устроена просто: канал в виде труб выводится на крышу или осуществляется присоединение к вытяжке. Если дом из дерева, то даже такая вентиляция не требуется. Ведь стены при этом способны «дышать», потому легко пропускают воздух в помещение.

Для квартир ситуация усложняется тем, что в подъезде все подсоединены к единому вентиляционному каналу. Чем ниже расположение квартиры, тем большая вероятность, что канал быстрее засорится.

Вентиляционный канал в стене

Чтоб проверить качество вентиляции, можно поднести зажженную спичку к вентиляционному отверстию. Если огонек не движется или движется очень слабовато, то вентиляция работает плохо.

При засорении канала необходимо обеспечить принудительную вентиляцию. Такая искусственная вентиляция обеспечивается за счет установки в помещении вентилятора. Он встраивается в систему воздухообмена (отверстие вентиляционной шахты). При выборе вентилятора необходимо учитывать тот фактор, что устройство будет эксплуатироваться при условиях повышенной влажности.

Принудительная вентиляция в жилом доме

Как работает естественная вентиляция

При нормально работающей естественной вентиляции воздух из ванной комнаты выходит через вентиляционную шахту наружу здания. Это происходит за счет разницы температур в квартире и на улице. Потому появляется подъемная сила, называемая тягой.

За счет тяги воздух выходит и в помещении создается разрежение или пониженное давление воздуха. При открытых окнах воздух с улицы заходит в ванную для устранения разницы давлений. Такая вентиляция называется естественной приточно-вытяжной.

Принцип работы естественной вентиляции

Для эффективности естественной приточно-вытяжной вентиляции нужно предусмотреть горизонтальную щель внизу двери. При герметично закрытых дверях естественная вентиляция не будет обеспечена.

Но если естественная вентиляция в доме нарушена (например, при забитой вентиляционной трубе или при потеплении на улице), то возникают проблемы с вытяжкой. Нормы воздухообмена в ванной и туалете установлены для температуры на улице при 5 градусах цельсия.

Как точно определить засорение вентиляционного канала

Проверять эффективность естественной вентиляции необходимо зимой. Для этого нам будет нужно:

  • открыть окна;
  • приложить листочек бумаги к вентиляционному отверстию;
  • листик должен воздушным потоком прижаться к отверстию.

Проверка вентиляции с помощью листа бумаги

Если бумага слабо держится или вовсе падает, то вентиляция нарушена. Более точным методом является проверка с помощью прозрачной целлофановой трубы и зажженной сигареты. Для этого трубу необходимо приложить к вентиляционному отверстию. К открытому концу трубы подносится зажженная сигарета. Скорость движения дыма покажет эффективность работы вентиляции. Зная размеры цилиндра рассчитывается производительность вентиляции.

При плохой тяге можно попробовать самостоятельно прочистить вентиляционную трубу специальным ершиком.

Разновидности вентиляторов

Вентиляторы по способу монтажа могут быть осевыми или канальными. Модели канального типа зачастую обустраивают для частных домов. Такой вариант вентиляции может одновременно обслуживать несколько помещений. Это обеспечивается за счет того, что вентилятор монтируется в общем вентиляционном канале.

Но канальная вентиляция имеет неэстетичный вид. Ведь каналы, расположенные под потолком необходимо будет прятать под навесным потолком или в коробе. А это значительно уменьшит помещение и выйдет довольно недешево. Выходом из положения станет применение осевых вентиляторов. Он устанавливается на отверстие вытяжки. Необходимо только точно подобрать размер устройства.

Для того, чтоб в помещение не засасывало неприятные запахи из общей шахты, рекомендуется применять модели с обратным клапаном.

По способу установки вентиляторы могут быть:

  • диаметральными;
  • осевыми;
  • центробежными;
  • центробежно осевыми.

Вентиляторы для ванной комнаты

В диаметральных колесо устройства имеет барабанный тип, но КПД его не очень большое. Осевой устанавливается в без канальную систему. Этот вариант создает минимальный уровень шума. Центробежный наиболее производительный, но и наиболее шумный. Оптимальным вариантом является центробежно-осевой, который содержит все преимущества – низкий уровень шума, высокую производительность и компактность.

В последнее встречаются модели вентиляторов, которые оснащены дополнительными функциями, среди которых встречаются:

  • таймер — с учетом выбранной программы вентилятор может еще некоторое время работать после выключения;
  • датчик движения — включение вентиляции происходит автоматически при появлении в ванной комнате людей;
  • датчик влажности — очень удобно для сырых помещений;
  • постоянное проветривание;
  • часы;
  • защита от брызг.

Канальный вентилятор смешанного типа

Канальный центробежный вентилятор

Выбор вентилятора

При выборе вентилятора следует учитывать несколько факторов:

  • бесшумность устройства;
  • невысокую производительность;
  • показатель безопасности.

Устройство при работе должно вырабатывать не более 40 дБ шума. Это обеспечит бесшумность работы. Нужный эффект достигается за счет материала большой плотности, из которого сделано устройство и наличия вибрационных изоляторов. При установке вентилятора на потолке будет производиться намного меньше шума, нежели крепление канального вентилятора внутри воздуховода.

Желательно использовать модель со встроенным датчиком присутствия в помещении. При этом устройство будет редко включаться. Ведь высокая производительность устройства может привести к сбою в системе воздухообмена шахты. Для расчета необходимой производительности вентилятора на ванной и туалета необходимо:

  • определить площадь комнаты;
  • полученное число умножить на 5;
  • добавить около 20% запаса к рассчитанной сумме.

По рассчитанной производительности приобретается тепловентилятор. По нормативам СНиП в ванной комнате смена воздуха должна быть 5-8 раз. Конструкция устройства должна иметь надежную защиту от влаги и брызг. Это обезопасит от поражения электрическим током при случайном попадании влаги или брызг на вентилятор. Для влажных помещений предусматривается использование моделей класса IP 34 и выше.

Что необходимо для установки вентилятора

Перед началом работ необходимо провести подготовку. Для этого производится чистка канала от пыли и паутины. Изнутри можно прочистить шахту специальным ершиком. Порой жители верхних этажей в вентиляционную шахту сверху опускают гирю, подвязанную на веревочке. Но лучше всего обратиться за помощью к специалистам. Принудительная вентиляция в ванной делается только для исправно функционирующей шахты.

При установке канального вентилятора необходимо приобрести:

  • вентилятор;
  • воздуховод;
  • клей;
  • саморезы;
  • кабель;
  • выключатель двухполюсный;
  • силиконовый герметик.

Воздуховод предусматривается, когда вентиляционный канал расположен через одно или несколько помещений от ванной. При наличии вентиляционного канала в ванной комнате устанавливается только осевой вентилятор. Если ванная комната и туалет являются раздельными помещениями, то между ними в вентиляционном проеме устанавливается специальная решетка (с двух сторон).

Основные правила монтажа

При установке вентилятора в ванной и туалете необходимо:

  • располагать устройство напротив двери под потолком. При этом сделать в двери небольшую щель от пола (примерно 2 см). Если под дверью не предусмотреть щель, то эффективность работы вентилятора сводится к нулю;
  • обеспечить вентилятор от попадания внутрь воды;
  • пластиковый короб монтировать с помощью специальных креплений;
  • для сложных участков использовать гофрированный вентиляционный короб. Он, при этом, может быть мягким или более жестким.

Основные этапы по которым будет производиться работа:

  • подготовка;
  • монтаж вентилятора и короба;
  • электрическая разводка кабеля;
  • проверка работоспособности устройства.

Подготовка, которая заключается в чистке вентиляционного канала, была описана выше. Затем подготавливается отверстие под вентилятор. Проем для устройства расширяется с использованием болгарки, зубила и молотка. Отверстие должно быть такого размера, чтоб вентилятор «утопал» в нем. Снаружи должна быть видна только решетка. Вентилятор крепится жидкими гвоздями, клеем или дюбелями. Кроме этого, используется герметик для шумоизоляции работы устройства.

Установка и подключение вытяжного вентилятора

Установка выключателя

Электрическая разводка состоит из этапов:

  • отключения электропитания на щитке;
  • подвода кабеля от выключателя до вентилятора;
  • отделочных работ;
  • включения электропитания;
  • проверки работоспособности.

После отключения электропитания выполняется запитка вентилятора. Для этого от двухполюсного выключателя ведется кабель к устройству. Кабель применяется трехжильный с 3 жилой заземления. Желательно применять двухполюсный выключатель, где один контакт (кнопка) будет включать свет в помещении, а другой – вентилятор. Это очень удобный вариант, то чаще всего жильцы забывают включать кнопку вентиляции.

Как правильно подключить вентилятор

Выходом является использование реле напряжения. Допускается одновременное включение света и вентиляции одной кнопкой двухполюсного выключателя. Для этого реле ставится в цепь. При нажатии кнопки для включения света в ванной ток от автомата идет на реле и замыкается контакт на второй кнопке выключателя (для вентилятора). Так обеспечивается постоянная вентиляция при включенном свете в помещении.

Если в ванной комнате и туалете нужно сделать отдельное освещение, то применяется трехполюсный автомат. Только при этом используются 2 реле напряжения. Также можно установить таймер, который обеспечит работу устройства некоторое время после отключения света.

Схема подключения вентилятора с таймером

Подвод кабеля

После установки выключателя от него ведется кабель к вентилятору. Кабель применяется трехжильный, где 3 жила является заземляющей. Для этого надо штробить стену. Туда закладывается кабель, затем замазывается шпаклевкой и оставляется на время до высыхания материала. После этого можно приступать к отделочным работам стены.

Если ремонт в ванной комнате уже выполнен, то делается открытая проводка кабеля в специальном коробе, который монтируется специальными креплениями. Но первый вариант проводки предпочтительнее.

После подвода кабеля к вентилятору на него проводится установка защитной решетки. Она устанавливается на саморезах или специальных защелках. После этого можно подключать электропитание на щитке и проверять работоспособность устройства. Если нет уверенности в самостоятельном подключении устройства к сети, то лучше обратиться за помощью к специалистам.

Монтаж принудительной вентиляции в ванной комнате и туалете позволяет решить проблему проветривания. Организовать такую систему не очень просто, но при грамотном планировании и консультации специалистов задача решаема и установка возможна. Современные системы автоматики делают вытяжки очень удобными и эффективными.

Как улучшить вентиляцию в ванной комнате и туалете

Как обустроить вентиляцию в ванной комнате и туалете


Каждый из нас задавался вопросом как улучшить вентиляцию ванной комнаты и туалета. Ведь именно в этих помещениях скапливается наибольшее количество влаги, которая способствует возникновению конденсата, вплоть до появления плесени. Эта влага должна удаляться через вентиляционные шахты, начало которых находится именно в ванной и туалете. Но к сожалению, это происходит не всегда, давайте рассмотрим распространенные случаи нарушения воздухообмена и способы борьбы с ними.







Причины нарушения воздухообмена в ванной и туалете



Причиной может послужить образовавшийся засор в общедомовой шахте или нарушения в ее конструкции, чаще всего учиненное соседями сверху. В таком случае тяги в вентиляционном канале не будет совсем, и установка вытяжных вентиляторов не поможет. Что делать в такой ситуации читайте в статье чистка вентиляции.



Не редко к нарушению воздухообмена приводит неправильная установка двери в ванную и туалет. Многие строители, при установке двери, не оставляют зазор 1-2 см от пола необходимый для регулярного воздухообмена при закрытых дверях. Возможно из-за эстетических соображений или ввиду установки порога, препятствующего распространению воды по квартире (в случае затопления). Таким образом когда дверь закрыта, воздух не может проникнуть в помещение, для дальнейшего выхода через шахту.



Так же нарушением может послужить отсутствие приточного воздуха в квартиру в целом. В таком случае работа вытяжной вентиляции не возможна. И вероятнее всего возникнет обратная тяга, и через вентиляционную шахту начнут поступать запахи из квартир, расположенных снизу.



Как сделать вентиляцию в ванной и туалете.



Для улучшения воздухообмена в этих помещениях необходимо провести следующие действия



В первую очередь необходимо организовать постоянный приток воздуха в квартиру. Для этого нужно либо держать окна постоянно приоткрытыми, либо установить специальные устройства для подачи воздуха при закрытых окнах, такие как приточные клапаны или проветриватели.



Так же необходимо установить на двери в ванной и туалете клапаны ДВЕРВЕНТ. Благодаря этому воздухообмен будет происходить даже если Вы будете держать двери закрытыми.



В случае если тяга в вентиляционном канале не достаточна или не регулярна, то необходимо установить принудительную вентиляцию, а именно вытяжной вентилятор, это поможет улучшить воздухообмен. При установке нужно учесть один важный момент. Нельзя полностью перекрывать канал воздуховода вентилятором! Давайте разберемся как правильно это сделать.





Как правильно установить вытяжной вентилятор



Если размер отверстия в стене позволяет, то рекомендуется установить сдвоенную решетку. Она разделена на две части, в одной отверстие для установки вентилятора, а в другой обычная решетка. Благодаря такой конструкции, воздух будет уходить в вентиляционный канал круглосуточно через решетку, а когда будет включаться вентилятор, то будет создаваться дополнительная тяга. Это позволит быстро избавиться от влаги, когда Вы, к примеру, принимаете душ.







Не редко бывает, что диаметр вентиляционного канала не достаточен для установки сдвоенной решетки. В таком случае необходимо устанавливать вентилятор не вплотную к стене. Просто подняв корпус на небольшие опоры. Это даст возможность воздуху проходить в вентиляционную шахту минуя лопасти вентилятора, когда он выключен.



цена в Москве, стоимость монтажа и подключения вытяжки в ванной на YouDo

У исполнителей сервиса Юду вы узнаете, как формируется цена установки вытяжки в ванной, и сколько времени займет монтаж вентилятора в туалете. Квалифицированный специалист по доступной стоимости выполнит подключение устройства для очищения воздуха от неприятных запахов и избавления от лишней влажности. Просмотрите прайс-листы на сайте Юду, чтобы сориентироваться в предложениях опытных мастеров.

Исполнители YouDo оказывают следующие услуги:

  • монтаж вытяжки на кухне с прокладкой проводки в гофре
  • крепление вентилятора в ванной комнате или туалете (с управляемым включением или соединением напрямую с выключателем)
  • настройка настенной или потолочной системы освещения
  • монтаж розетки для вытяжки

Воспользовавшись помощью мастера по установке устройств для очищения воздуха, вы быстро решите проблемы с неприятным запахом в помещении, а также грибком на стенах и потолке. Вызов специалиста можно сделать в любое время.

Почему стоит выбрать услуги исполнителей YouDo

Мастер, зарегистрированный на Юду, по приемлемой стоимости выполнит подключение вытяжки любого производителя к электросети. Заказывая вызов специалиста на дом, вы экономите время и получаете качественный результат работы. Все мероприятия, связанные с подключением света и креплением проводки к потолку, будут выполнены в кратчайшие сроки. После завершения задачи мастер проверит работоспособность устройства.

Помощь квалифицированного специалиста по установке вытяжных вентиляторов позволит добиться следующих результатов:

  • снижение влажности в комнате
  • предотвращение появления грибка и плесени, коррозионного слоя на сантехнике
  • избавление от неприятного запаха в помещении

Профессионал качественно подключит вытяжной вентилятор любой модификации. Специалисты используют современные инструменты для  ввинчивания шурупов и сверления отверстий, что обеспечивает оперативность и качество работ.

Опытный мастер выполнит задачу, соблюдая все технические стандарты и правила безопасности. Благодаря исполнителям Юду вам не придется часто открывать окна, чтобы проветрить комнату. Отсутствие плесени не только повысит уют в помещении, но и благотворно скажется на здоровье жильцов.

Как воспользоваться помощью исполнителя YouDo

Просмотрите прайс-листы в личных профилях мастеров, чтобы ознакомиться с расценками на услуги и выбрать наиболее выгодное предложение. Уточните детали во внутреннем чате Юду. Выбранный мастер оперативно ответит на любые профессиональные вопросы:

  • сколько стоит заменить старый вытяжной вентилятор на новый
  • от чего зависит цена установки вытяжки в ванной
  • как долго будет выполняться работа и т.д.

Опытный специалист поможет выбрать наиболее подходящую модель вытяжки, расскажет о преимуществах и недостатках разных модификаций. Также специалист проконсультирует вас о правилах эксплуатации вытяжного устройства.

Вы можете указать желаемую стоимость на монтаж и подключение вытяжного устройства к электросети в заявке, а затем согласовать сумму с выбранным мастером. Точную стоимость работ мастер назовёт после того как узнает детали задачи и осмотрит место, где будет происходить подсоединение вентилятора.

Расценки электриков, зарегистрированных на Юду, ниже, чем во многих специализированных фирмах. Вы можете договориться об удобных условиях оплаты и скидках напрямую с выбранным специалистом. Цена установки вытяжки в ванной будет доступной, а качество высоким.

Вытяжка в ванную комнату и туалет, установка вентиляции в санузле

Вытяжка в ванной комнате и туалете должна быть подобрана и смонтирована так, чтобы был интенсивный приток свежего воздуха. Такая вентиляционная система позволит избавиться от неприятных запахов в санузле, а также плесени и грибка, возникающих вследствие избыточной влажности.

В данной статье мы поговорим о типах вентиляции для ванной комнаты и туалета, выборе вытяжки для совмещенного санузла, которая может служить также хорошим элементом интерьера помещения, об ее правильной установке и функционировании.

Вентиляция в ванной комнате и туалете

Вытяжка в ванной комнате имеет очень простое устройство – по сути, это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора.

Несмотря на такую простую конструкцию, работает она отлично, а главное, справляется с возложенными на нее обязанностями на все 100 %.

Раз уж мы пришли к выводу, что вытяжка является ничем иным, как вентиляцией, то следует разобраться с принципом ее работы. Практически во всех домах она функционирует по приточно-вытяжному способу.

Если вдруг не найдете второй вентиляционный канал, который дает приток свежего воздуха, знайте, что он обеспечивается за счет проветривания квартиры или дома в целом. Вот почему в некоторых ситуациях канал, предназначенный для отвода отработанного воздуха из помещения в ванной комнате, может работать как приток.

Такое положение дел является признаком полностью или частично забитых воздуховодов. Это часто случается в многоквартирных домах, а в частных строениях такой эффект практически не встречается. Именно по этой же причине большинство людей, проживающих в высотках, оборудуют свои ванные комнаты принудительной системой отвода отработанного воздуха.

Говоря проще, если вентиляционные каналы чистые на все 100 %, то нужды в вытяжке для туалета и ванной нет – проветривание и удаление излишков влаги осуществляется за счет естественной конвекции воздуха.

Кстати, одной из причин некачественной вентиляции являются металлопластиковые окна, которые напрочь устраняют эффект щелевого проветривания, на который и рассчитывалась в большей степени вентиляция в старых домах.

С устройством вроде бы разобрались, теперь дело за сердцем вентиляционной системы для ванной или туалета. Вентилятор – именно на него возлагаются все проблемы старых и забитых вентиляционных каналов. Устройство это неоднозначное и может отличаться некоторыми конструктивными элементами, на которые нельзя не обращать внимания.

Вытяжной элетрический вентилятор

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.

Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.

Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.

Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.

Кроме того, оба вида вытяжек для ванной комнаты могут оснащаться дополнительными опциями.

На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.

Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.

Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.

Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Вытяжка в санузле

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше — 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае обмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла.

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений. Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера.

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Типы и функции вентиляции для ванных комнат

Прежде чем сделать выбор в пользу той или иной системы воздухообмена, необходимо ознакомиться с типами и принципами работы таких систем. Вытяжка ванной комнаты может быть организована естественным и принудительным методом.

  • Естественная вытяжка.

Такая вытяжка работает вследствие действия естественных факторов, таких как разница давления и температуры воздуха в помещении и за его пределами.

Отработанный воздух удаляется через вентиляционный канал, проходящий в стене дома. Для осуществления воздухообмена вполне хватает открытого окна или двери, через которую поступает приточный воздух.

Очень часто, особенно в многоквартирных домах старых построек, вентиляционные каналы бывают засорены или забиты вследствие разрушения вентиляционных оголовков на крыше зданий. В таком случае естественная вытяжка в ванных комнатах не работает.

Естественные вентиляционные системы отличаются дешевизной, простотой установки и обслуживания, отсутствием необходимости в энергоснабжении.

Естественная вытяжка в ванной комнате и туалете — простое и экономичное решение проблемы вентиляции при наличии хорошей тяги. Вместе с этим, нельзя не оставить без внимания и ее недостатки:

  1. нестабильную работу в жаркую погоду, при которой отсутствует требуемый перепад температур;
  2. высокую чувствительность к засорению вентканалов.
  • Механическая вытяжка.

Система такой вытяжки функционирует за счет работы вентиляторов, принудительно удаляющих загрязненный поток воздуха в отводящие вентканалы. Установку такой вентиляции можно сделать в любой момент, в то время, как каналы естественной вентиляции закладываются на этапе строительных работ.

Принудительные вытяжки в ванной комнате и туалете устанавливаются в следующих случаях:

  1. отсутствие или слабое функционирование естественного воздухообмена;
  2. перепланировка ванной комнаты или совмещение ее с туалетом, когда часть вентканалов убирается;
  3. установка электрооборудования, способствующего увеличению образования пара, объем которого полностью не выводится естественной вытяжкой;
  4. помещение имеет маленькие размеры — вытяжка в ванной комнате не успевает отвести количество влаги и пара, образующееся при принятии ванны или душа.

Недостаток принудительного вентилирования — потребность в электроэнергии и необходимость в прокладке провода к каждому вентилятору.

Проверка вентиляции

Проверить работу вытяжки в ванной комнате и туалете можно двумя простейшими способами без применения специального оборудования — с помощью свечи или листа бумаги.

Горящая свеча подносится к вентиляционному каналу — при работающей вентиляции пламя отклоняется, указывая направление потока воздуха. При отсутствии тяги пламя остается вертикальным.

Для проверки правильности работы вентиляционной системы можно воспользоваться советом специалистов. Для этого понадобится обычный бумажный лист, который прикладывается к вентиляционной решётке в ванной комнате или туалете и если он удерживается на ней за счёт потока воздуха, то с вытяжкой все в порядке.

В свою очередь, если бумага падает на пол, то нужно задуматься об установке вытяжного вентилятора.

Хочется отметить, что даже нормально функционирующая система не всегда справляется со своими обязанностями, так как она работает за счёт разницы температур внутри квартиры и на улице.

Очень часто в летний период года, когда снаружи помещения очень жарко естественная вентиляционная система становиться абсолютно бесполезной и не вытягивает неприятные ароматы из туалета.

Плохая работа вентиляции может быть также обусловлена и недостаточным притоком свежего воздуха. Такая проблема характерна для домов старой постройки после установки пластиковых окон. Для ее решения следует устанавливать окна с проветривателями.

Как не ошибиться с выбором вытяжного устройства

При плохой циркуляции воздуха в ванной или туалете на потолке и стенах скапливается влага, из-за которой конденсируются капли воды, образуется плесень и грибок. А из-за отсутствия окон, позволяющих, впустить свежий воздух с улицы, единственным правильным решением будет монтаж электрического вытяжного вентилятора для туалета или ванной.

При этом, покупая вытяжное устройство, нужно исходить из следующих критериев:

  • общая площадь туалета или ванной комнаты, задействованных для вентиляции;
  • количество жильцов, пользующихся санузлом.

С целью экономии электричества лучше выбирать вытяжные устройства со встроенным регулятором мощности и предусмотренной функцией отключения прибора от электросети в случае возникновения такой необходимости. Чтобы купить вытяжное устройство, максимально соответствующее конкретно взятому помещению, нужно разбираться в его основных характеристиках.

Производительность вытяжного устройства – один из самых важных параметров. Если обустраивается вытяжная система, проходящая из туалета через ванную комнату, значит, она будет обрабатывать достаточно большие объёмы воздуха и стандартные вентиляторы для вытяжки в туалете с очень низким уровнем КПД не справятся с поставленной перед ними задачей.

Безопасность прибора ­– электровытяжка для туалета или ванной должна соответствовать всем нормативным параметрам безопасности и находится в герметическом корпусе. Пары и влага зачастую скапливаются на потолке, поэтому даже вытяжки, размещаемые на потолочной поверхности, должны быть защищены от воздействия подобных внешних факторов.

Из-за того, что большинство многоэтажных домов обустроены общим для нескольких квартир вытяжным каналом, при приобретении вентиляционного устройства нужно выбирать системы, оснащённые, обратным клапаном.

В первую очередь — это обусловлено тем, что отработанный воздух, насыщенный неприятными ароматами из вентиляционного канала, может проникнуть обратно в помещение. Помимо этого обратный клапан защищает помещение от проникновения в него пыли, пуха и другой грязи с улицы.

Установка вентиляции в ванной и туалете

Прежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке.

При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.

  1. Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире.
  2. Подключать вентилятор лучше от выключателя света.
  3. Проводку, идущую к вентилятору можно спрятать в штробах.
  4. Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором. Но пред этим нужно произвести подключение устройства.
  5. Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом.
  6. В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой. Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием таймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел.

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

    Различают следующие виды вентиляционных коробов:
  1. пластиковые круглого или прямоугольного сечения;
  2. жесткие или мягкие из гофрированного металла;
  3. металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Установка вытяжки в ванную комнату своими руками

Приведем пример самостоятельного монтажа вытяжки, когда в помещении предусмотрен вентканал:

  • проверяем работоспособность вентиляционной шахты;
  • если канал забит, прочищаем его своими руками, если площадь отверстия не вмещает габариты устройства, аккуратно с помощью зубила и молотка, увеличиваем его до нужных размеров;
  • убираем с вентилятора внешнюю решетку, вставляем прибор в отверстие вентканала и крепим с помощью саморезов или жидких гвоздей;
  • следим за тем, чтобы устройство плотно располагалось в отверстии вентиляционного канала;
  • накрываем решеткой и с помощью герметика заделываем стыки между внешней решеткой и стеной;
  • подсоединяем провода к электросети;
  • из эстетичных соображений, лучше подобрать соответствующий стилю ванной комнаты дизайн решетки.

Установив вытяжку в ванной комнате или санузле, вы предотвратите образование конденсата на стенах и металлических поверхностях смесителей, устраните неприятные запахи — воздух в ванной будет чистым, а помещение сухим.

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

    Вот ряд ошибок, которые встречаются чаще всего:
  1. Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
  2. Нарушена герметичность соединений вентканала.
  3. Вентиляторы установлены с ошибками и шумят слишком сильно.
  4. Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты. Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты. Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

    Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:
  • вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
  • большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
  • наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Установка вентиляции в ванной и туалете своими руками

Решаем проблему вентиляции в ванной и туалете

Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

  • проверить тягу;
  • определить причину плохой работы вентиляции;
  • подобрать тип вентилятора;
  • разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
  • изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле: Д = V x F, м³/ч, где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

    При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

  • Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
  • Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
  • Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
  • По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
  • Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
  • Опции.
    ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
    ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
    ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).

⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли.
    Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
    — отключаем напряжение в сети;
    — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
    — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определять степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;
— рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.

Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

Принудительная вентиляция в ванной комнате и туалете

Для всех санузлов в квартирах и частных домах характерна высокая влажность с постоянными перепадами температуры. Если вентиляцию в ванной и туалете рассчитать либо сделать неправильно, то в них появится плесень. И зачастую естественного воздухообмена для этих комнат оказывается недостаточно. Тогда приходится производить установку вентиляционной системы принудительного типа с различными вентиляторами. Иначе без дополнительного проветривания, стены в подобных помещениях рискуют быстро превратиться в грибковую ферму.

Содержание

Основные виды вентиляции

Вентиляция в ванной комнате может быть:

Первая работает за счет обычной конвекции воздуха. Нагретые воздушные массы естественным образом всегда поднимаются под потолок санузла. Причем если в верхней части ванной комнаты или туалета есть вентиляционное отверстие с выходом в вентканал, то воздух идет дальше вверх. И вместо его ушедших объемов через дверь втягиваются новые, что создает естественную тягу в помещении. В итоге и происходит постоянный воздухообмен.

Циркуляция воздуха при естественной вентиляции

Вторая работает благодаря наличию вентилятора, втягивающего или подающего дополнительный воздух в ванную комнату. Принудительную вентиляцию устраивают там, где естественный аналог не справляется с должными объемами воздухообмена. При этом подобные системы являются энергозависимыми. Их выбирать для монтажа в домашней ванной рекомендуется только в крайнем случае.

Принцип работі принудительной вентиляции

Принудительная вентиляция подразделяется на три типа:

  1. Приточная.
  2. Вытяжная.
  3. Комбинированная (приточно-вытяжная).

В первом случае воздух в помещение подается из вентканала посредством работающего вентилятора. Во втором он принудительно наоборот вытягивается (высасывается) из туалета и ванной в вентиляционную шахту. Третий вариант – это комбинация двух первых вентиляций.

Схема монтажа настенной и потолочной вентиляции в ванной и туалете

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

  • осевыми – движение воздуха происходит вдоль оси электродвигателя;
  • радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
  • центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

  1. Снять вентиляционную решетку.
  2. Очистить воздуховод от пыли и грязи.
  3. Намазать корпус вентилятора полимерным клеем и поставить на место в канале.
  4. Подключить к этому устройству электропроводку.
  5. Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Если приходится все делать самостоятельно, то достичь максимальной тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

Читайте также другие материалы по разделу «Вентиляция и климат»:

Смотрите также видео о подключении вентиляции в ванной

Вентиляция в туалете и в ванной – обзор актуальных схем и способов их реализации

Приветствую. В этой статье мы рассмотрим варианты устройства системы вентиляции для помещения санузла. Кроме того, я расскажу о том, как эти системы построить своими руками у себя дома. Тема статьи представляет немалый интерес, так как санузел — это то место, где периодически скапливается теплый влажный воздух и неприятные запахи.

Если своевременно не обустроить эффективно функционирующую систему вентиляции, пребывание в таком помещении будет некомфортным.

Рассмотрим варианты вентиляция для ванной и туалета. Она разделяется на вытяжную, приточную и комбинированную. В вытяжной схеме предусмотрено присутствие канала, выводящего из помещения воздух, который содержит повышенное количество влаги. Конструкция приточной вентиляции способна максимизировать давление в помещении, оттеснять теплый и влажный пар и производить захват атмосферного воздуха. Комбинированное устройство позволяет совместить забор воздуха с улицы и выводящий вентиляционный канал. Стандартная схема вентиляции, использующаяся при оснащении квартир в типовых многоэтажках – вытяжная.

Вот через эту решетку из помещения уходят неприятные запахи

Результат отсутствия эффективной вентиляции в ванной

Вентиляционные схемы, с которыми воздух в помещении будет свежее

Теплый и влажный воздух – это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке интерьера и к появлению коррозии на металлических деталях сантехники.

Принудительная вытяжка, установленная над ванной

По степени механизации различаются следующие типы вентиляционной системы:

  • Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
  • Схемы принудительного действия – основаны на применении электроприборов, которые транспортируют воздух.

По принципу действия системы вентиляции санузла подразделяются на следующие модификации:

  • Вытяжная схема

Вытяжная система в санузлах многоквартирных домов

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

  • Приточно-вытяжная схема

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Выведение неприятных запахов осуществляется через отдушину в вентиляционную шахту

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

  • Вытяжная принудительная схема

Несмотря на высокий уровень шума, неприятные запахи быстро выводятся наружу

Распространённый вариант – представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

  • Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

После установки вентиляционной системы такого типа, о избыточной влажности и неприятных запахах можно забыть надолго

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

Такое решение имеет существенный недостаток – при выключенном вентиляторе интенсивность вентиляции вдвое ниже, чем в приточно-вытяжных системах естественного типа.

Компоненты необходимые для построения вентиляционных систем

  1. Внешняя воздухозаборная решетка

Это только малая часть ассортимента внешних решеток

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

Декоративные решетки для установки внутри помещения

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

Вентиляционные решетки такого типа оснащены подвижными ламелями, которые работают как заслонки

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Аналог описанного устройства в промышленных системах называется воздушным клапаном. Это запорная арматура, которая размещается непосредственно в воздуховоде. В промышленных системах клапан проворачивается автоматически при выключении вентилятора, а в бытовой системе перекрыть подачу воздуха можно вручную.

На фото простая и недорогая решетка с посадочным диаметром под трубу сотку

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

Из этих компонентов можно собрать вентиляционный канал практически любой конфигурации

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод – это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Таблица с параметрами воздуховодов

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

Пластиковые трубы отличаются малой теплопроводностью, поэтому выпадение конденсата происходит в ограниченных количествах. Так или иначе, в схеме устройства вентиляции во внешней части воздуховода должны быть предусмотрены отверстия для слива воды.

  1. Вентилятор

Вентилятор, предназначенный для установки в полость воздуховода

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

Настенный вентилятор с декоративной решеткой-наличником

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

Если принудительная вентиляция в ванной комнате и туалете не справляется с избыточной влажностью, можно применить компактный переносной осушитель

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении санузла. То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

Расчет производительности

Таблица с параметрами вентиляции для разных помещений

В нормах СНиП регламентируется два параметра вентиляционных систем:

  • интенсивность воздухообмена – объем транспортируемого воздуха;
  • кратность воздухообмена – количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Устройство пассивной приточно-вытяжной системы

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

На схеме показаны зазоры, необходимые для нормальной циркуляции холодного воздуха

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

  • На внешней стене частного дома выполняется разметка – чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
  • По размеченному периметру стена просверливается насквозь;

Если стена бетонная, будет правильно заказать алмазную резку бетона. Хоть цена услуги высока, но отверстие будет иметь идеально ровные края и работа будет выполнена быстро. Если стена кирпичная, сверлить можно самому, делая в стене сквозные отверстия по периметру размеченного круга. После того как отверстия высверлены, остается выбить из круга все лишнее.

  • Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

Для нормального стока конденсата уклон трубы должен быть выполнен под углом в 5-10°

  • Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

Наклон воздуховода при проходе через стену обязателен, чтобы обеспечить естественный сток конденсата наружу.

  • В промежуток между краем отверстия и трубой наносим монтажную пену;
  • С внутренней стороны на торец трубы крепится решетка;
  • С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

На рисунке показано, как сделать сток конденсата

  • На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

Через это отверстие в холодное время года будет стекать конденсат. Если сток зимой замёрзнет, нужно будет демонтировать заглушку и прочистить сток.

Схема с отдельным воздуховодом из санузла

  • От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
  • В верхней части трубы отверстие прикрывается дымоходным окончанием – дождевиком.

После того как монтаж вентиляции окончен, вы получите производительную систему, которая обеспечит ванную комнату свежим воздухом. Единственный недостаток такого решения – это вероятность образования сквозняка на пути воздушных потоков.

На этой схеме воздуховоды из разных помещений объединены

Кстати, на этой схеме вы можете видеть, как к одной трубе одновременно подключены вытяжки из ванной и с кухни без какого-либо ущерба для воздухообмена.

Устройство принудительной вытяжной системы

В системе отведение воздуха предусмотрено из участков с наиболее высокой влажностью

На схеме вы можете видеть эффективную систему принудительного отбора тёплого влажного воздуха по всему дому. Для этих целей в санузел и на кухню заведены воздуховоды, подключенные к мощному вентилятору.

Отбор отработанного воздуха осуществляется по воздуховодам, расположенным в потолке над теми участками помещения в которых вероятно наибольшее скопление влажного воздуха.

Как и в естественной схеме отведения отработанного воздуха, двери в нижней части проема должны иметь зазор, чтобы за счет циркулирующих потоков был обеспечен нормальный воздухообмен.

Как проверить эффективность вентиляции

Если приток воздуха ощущается как сквозняк, то о воздухообмене беспокоиться не стоит – он более чем достаточный.

Старый проверенный способ определения тяги в вытяжке

В остальных случаях к вытяжке подносится зажжённая спичка или тонкий лист бумаги. По колебанию бумаги или огня вы безошибочно определите то, насколько эффективно работает вытяжка.

Кстати воздуховоды, особенно если они старые, имеют обыкновение засоряться. Поэтому описанную выше проверку нужно выполнять ежегодно. Если интенсивность циркуляции воздуха ослабла, самое время проинспектировать воздуховод и выполнить его очистку.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.

Вентиляция в ванной и туалете: как ее сделать, принудительная и естественная вентиляция.

В момент планировки интерьера и отделочных работ в ванной, необходимо обратить внимание на очень серьезный вопрос, это устройство нормально функционирующей вентиляции. Хорошо устроенная вентиляция в ванной комнате и туалете выполняет не только роль основного воздухообмена, но и гарантирует поступление в помещение свежего воздуха.

При помощи хорошо оборудованной системы вентиляции, из помещения ванной и туалета устраняется противное зловоние и излишняя влажность. Поэтому за счет грамотно продуманной и четко смонтированной системы правильной вентиляции, хозяевам, в квартире которых установлена такая воздушная вытяжка, не стоит переживать о появлении различной плесени и запахов сырости.

Система вентиляции.

В строительных нормативах, прописанных в справочниках, четко установлены необходимые нормы, которые нужно исполнять для достижения хорошего результата, при проветривании помещений санузлов с большой концентрацией влажного воздуха.

Согласно нормам, вентиляция обеспечивает поступление свежего конденсата в размере 25 кубических метров в час для помещений ванны и туалета, а для помещения с совмещенными санузлами, норма составит 50 кубических метров в час. Это средние нормативы для систем вентилирования. Иногда такие нормы могут рекомендовать повысить до 150 кубических метров в час.

В зависимости от способа воздушного вентилирования, вентиляция может разделяться на естественную и принудительную систему. В первом варианте вентилирование помещения выполняется за счет перепада, который происходит из-за разного воздушного давления снаружи и внутри помещения.

Потоки воздуха проходят через двери и окна, а также специальные отверстия для вентиляции в туалете и ванной комнате. Правда, необходимо заметить, что из-за особого внутреннего обустройства помещений санузлов, применение естественного способа вентилирования комнаты не всегда дает возможность получения нужного результата. Для обустройства естественного способа вентилирования в помещении, нужно сделать проем, соединяющий отверстие для естественной вентиляции в доме, с ванной комнатой.

Во время осуществления принудительного или искусственного способа вентиляции санитарных узлов, применяют специализированные вентиляторы, дающие интенсивный поток свежего воздуха, обеспечивая хороший воздухообмен.

Зачастую электровентилятор направляет воздушные потоки из помещения санитарного узла на улицу, при этом свежий воздух проникает в ванную комнату из остальных помещений квартиры.

Очень часто владельцы устанавливают в туалете своими руками маленький электрический вентилятор – отдушник, даже учитывая то, что в доме отличное естественное проветривание, это делается для ускорения очистки воздушного пространства в помещении от отвратительных запахов.

Если же хозяевам не удается получить хорошую, естественную вентиляцию в ванной и туалете, принудительная вентиляции в помещениях должна быть обязательно установлена.

Виды вентиляции.

Вентиляция подразделяется в зависимости от ее применения на:

  • Вытяжной вид вентиляции, устанавливаемый в помещениях.
  • Приточный тип вентиляции.
  • Смешанная вентиляция в помещениях.

Вытяжное проветривание помещений, описано нами ранее – это когда свежий воздух попадает в комнату через наружные источники, выдавливая старую воздушную массу за счет перепада в давлении.

Приточный вид вентилирования в ванной и туалетных комнатах выполняется другим способом, прогретая снаружи воздушная масса выдавливается через специальные отдушины.

Во время эксплуатации смешанной системы проветривания воздуха используется регулируемый поток воздушной массы в помещениях различного назначения.

Система вентиляции также может иметь или не иметь канал для вентиляции воздушного потока, таким образом, она подразделяется на канальную и бесканальную.

Если есть возможность, необходимо избежать устройства канальной вентиляции. Лучший выход в этом случае, расширить немного отверстие в стене, служащее выходом в общий вентиляционный канал многоэтажного дома, и смонтировать в нем небольшой вентилятор для вытяжки воздуха.

В раздельных туалетной и ванной комнатах, при наличии только одного отверстия для проветривания с выходом к общей вентиляции в доме, еще одно отверстие с вентилятором делают между ванной комнатой и туалетом.

Монтаж специального канала для проветривания имеет смысл в тех местах, где необходимо усиленное проветривание комнаты от загрязненного или влажного воздушного пространства.

Диагностика системы вентиляции.

Перед тем как улучшить вентиляцию в ванной и туалете, нужно очень тщательно ознакомиться с ее устройством, и диагностировать ее состояние.

Как проверить вентиляцию самым простым способом, узнав все ли в порядке с ней. Для этого в первую очередь исследуется воздушная тяга, к отверстию для вентиляции нужно поднести горящую спичку или лучину. Колебания или смещения пламени в сторону вентиляционного канала, являются доказательством, что с воздушной тягой все в порядке. В жаркую или безветренную погоду тяга воздуха значительно уменьшается, по сравнению с ветреной или прохладной погодой. Такую диагностику желательно проводить и при открытой, и при закрытой двери в помещение ванной комнаты, кроме того, для более улучшенного эффекта, нужно в квартире открыть окно, выходящее на улицу. В случае уменьшения поступления свежего воздуха, лучше всего установить средства, которые дополнят систему вентилирования. Обычно в этом случае для улучшения процесса вентиляции в дверях в ванной комнаты и туалета монтируются специальные решеточки, за счет которых осуществляется нормальная подача свежей воздушной массы при плотно закрытых дверях.

Даже при наличии в системе хорошей воздушной тяги, не всегда можно сделать заключение о нормальном функционировании вентиляции. Как сделать вентиляцию в туалете и ванной нормально работающей, выход довольно простой. Для этого нужно осуществить проверку рабочего состояния канала для воздухообмена, который, возможно, перестал нормально функционировать в результате непрофессиональных ремонтных работ или вследствие каких-то неустановленных причин. Полностью устраняя различные засоры и загромождения в канале, возможно, изменить в лучшую сторону работу системы воздушного вентилирования.

Характеристики вентиляторов.

Приобретая вентилятор для отдушины, нужно в обязательном порядке дать оценку шуму, который исходит при работе прибора. При нормальном функционировании, количество шума не должно быть выше 35 децибел. При этом в помещении в результате воздушной циркуляции свежий воздух должен обновлять комнату от 5 до 8 раз за один час. Для расчета работоспособности устройства нужно пространство комнаты, исчисляемое в кубических метрах помножить на 5, а полученный результат увеличить на 20%. Различаются вентиляторы способом монтажа, устройства одного вида устанавливаются в самом канале для вентилирования, существуют и радиальные приборы, монтируемые на выходе из канала. Такие вентиляторы имеют неброский вид, так как скрыты изнутри. Модели радиального типа обычно имеют приличный вид, для того чтобы вписаться в общий интерьер комнаты.

Модели вентиляторов также могут иметь сильное отличие:

  1. Обычные осевые приборы, подают воздушную массу вдоль оси конструкции при помощи использования лопаток, применяемых для бесканальных устройств.
  2. В диаметральных устройствах низкой производительности применяется колесо барабанного вида.
  3. Центробежные модели имеют повышенный коэффициент эффективности в работе, а также большой уровень шумов.
  4. Центробежно-осевые вентиляторы издают меньше шума, но дают такой же эффект при эксплуатации, как центробежные модели приборов.

Улучшая вентиляцию в туалете и ванной, на вентиляторы в некоторых случаях монтируют таймеры и гиростаты, при помощи которых возможно продлить работу прибора для достижения большего результата.

Устройства, чья мощность крайне слаба, не могут выполнять эффективного выветривания запахов и влаги, но и эксплуатировать модели большой мощности не желательно. Приборы, имеющие высокую мощность, могут дать такой высокоинтенсивный воздушный поток, что воздух будет поступать не извне, а из различных отверстий для вентилирования, в этом случае затхлый воздух опять будет поступать в помещение.

Устройство вентиляционной системы.

Если в помещении по какой-то причине нет вентиляционной системы, необходимо немедленно сделать вентиляцию в ванной комнате, это не слишком сложный процесс.

Высотные дома спроектированы так, что вентиляционная шахта размещается за стенкой ванной или туалетного помещения. Смонтировать правильно принудительную вентиляцию в ванной и туалете, не очень сложно. Необходимо сделать аккуратную отдушину, если ее не было, затем прикрепить изнутри отверстия радиальный вентилятор осевого типа, и подключить его к электричеству с соблюдением всех норм и требований к эксплуатации электрических устройств в условиях высокой влажности.

Отдушину для эстетики прикрывают красиво изготовленной решеткой. Если жилая площадь имеет разделенный санитарный узел, а вентиляционное отверстие расположено на стене между двумя помещениями, монтаж второго вентилятора происходит способом, описанным выше. В некоторых случаях очень удобно применять декоративные решеточки, специально предназначенные для устройства в них вентиляторов.

Гораздо труднее установить вентиляцию в ванной и туалете, когда вентиляционная шахта граничит с другим помещением, в этом случае предусмотрен монтаж канальной вытяжки. Для начала работ по устройству нужно подобрать место для отдушины ванной и в туалете. После этого нужно продумать план устройства короба для вентилирования, по нему воздушные массы будут уходить в шахту.

Вентиляционные короба имеют различие по следующим характеристикам:

  • Короб прямоугольной или круглой формы, изготовленный из пластика.
  • Короба жесткого и мягкого типа, произведенные из гофрированного железа.
  • Короба прямоугольной формы, изготовленные из обычной или оцинкованной жести.

Пластиковые изделия легкие и очень просты при устройстве принудительной вентиляции в ванной. Они гораздо долговечнее, чем металлические изделия, имеют цену ниже и проще в уходе. По этой причине сегодня на рынке строительных материалов продукция из пластика активно вытесняет металлические изделия. Что касается использования гофрированной продукции, ее применение происходит крайне редко, и на общую картину это не оказывает никакого влияния.

Короб лучше всего устанавливать еще до начала основных ремонтных работ, а вот монтаж электрооборудования и решеточек на отдушину осуществляют после основной отделки. На заключительном этапе происходит проверка смонтированного оборудования.

Ошибки, которые возможны при устройстве вентиляции.

Иногда случается так, что недавно установленная принудительная вентиляция в ванной комнате, дает в работе сбои и не отвечает своим требованиям. Это следствие неправильного монтажа устройства и некоторых ошибок, совершенных в момент установки. Еще до начала работ по монтажу, необходимо четко знать, как сделать вентиляцию в ванной и туалете.

Вот некоторые ошибки, часто допускаемые в работе:

  • Канал для вентилирования устроен неправильно, это создает трудности для движения воздушного потока.
  • Разрыв герметичных соединений вентиляционного канала.
  • Неправильно установленные вентиляторы, при этом они издают большой шум.
  • Вентиляционный канал тянется через комнаты, создавая своей работой ненужные шумы.

Большую часть таких неприятных проблем, возможно, не допустить. Как правильно сделать вентиляцию, для этого необходимо обратить внимание еще на этапе составления и продумывания план будущего монтажа конструкции. Если этого всего не было исполнено, а неприятные проблемы возникли уже в ходе работы системы вентилирования, в этом случае может потребоваться полная переделка всей конструкции.

Другой способ сделать принудительную вентиляцию нормально функционирующей, заключается в применении различных шумовых поглотителей и монтажа более мощного вентилятора.

Вентиляция в ванной и туалете

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Как сделать вытяжку в туалете: обеспечить нормальный приток воздуха в других помещениях

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для вентсистем с естественной циркуляцией — до 1 м 3 /ч , для механических — от 3 до 5 м 3 /ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м 3 /ч понадобится:

  • при принудительной канал размерами 160*200 мм или диаметром 200 мм;
  • при естественной циркуляции канал размерами 250*400 мм или труба диаметром 350 мм.

Одна из схем организации вентиляции в ванной и туалете в частном доме

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Правила организации

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Один из вариантов организации вентиляции в частном доме

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Возможно, вам будет интересно почитать, о том, как построить деревянный туалет на даче.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м 3 /ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м 3 /ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м 3 /ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

Это вентиляторы для установки на стену

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

  • Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

  • Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
  • Установить таймер, который будет автоматически по расписанию подавать питание.


Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.


Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

  • На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
  • Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
  • Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
  • В плитке делаем надрез, куда пропустим провод электропитания.
  • Вставляем дюбеля.
  • Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
  • Устанавливаем на место, закручиваем болты.
  • Подключаем провода.
  • Проверяем работоспособность и устанавливаем решетку.
  • Про выбор вентилятора и расчет его производительности читаем тут.Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

Варианты механической вентиляции ванны в частном доме

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Как установить вентиляцию в ванной комнате и туалете

Предотвратить появление сырости, плесени и грибка поможет установка вентиляции в ванной комнате и туалете. Это нужно предусмотреть перед началом капитального ремонта. В этих помещениях наблюдаются постоянные перепады температур и повышена влажность воздуха, что со временем непременно скажется на состоянии стен и потолка, где начнёт развиваться патогенная флора. Для проведения работ можно пригласить мастера или сделать это самостоятельно.

Вентиляция в санузле частного дома или дачи устроена довольно просто: воздушный канал располагается под потолком и выводится на крышу или в общую вытяжку. При открытии двери воздушный поток попадает в помещение и выходит через трубу, создавая естественную циркуляцию.

В многоквартирных домах ситуация немного сложнее: весь подъезд подсоединён к одному вентиляционному каналу. В квартирах, расположенных на нижних этажах, риск засорения системы воздухообмена гораздо выше.

К основным видам вентиляции относятся:

  • естественная;
  • принудительная;
  • комбинированная.

Выбор зависит от места проживания и состояния вентиляционной шахты. В многоэтажных домах предпочтительнее принудительная вентиляция.

Правильно установленная вытяжка работает очень просто: воздух попадает в ванную или туалет, а затем выходит наружу через вентиляционную шахту. Разница температур в помещении и на улице создаёт тягу, с помощью которой потоки воздуха постоянно движутся.

При выходе воздуха из гигиенической комнаты создаётся зона пониженного давления, разницу компенсирует приток с улицы, поступающий через открытые окно при проветривании. Таким образом происходит естественная вентиляция, которую называют приточной.

Естественная вентиляция не может происходить, если дверь в ванную комнату или туалет закрывается герметично. Для нормальной циркуляции воздушных потоков необходимо предусмотреть щель между дверью и полом, через которую будет постоянно поступать свежий воздух.

При нарушении естественной вентиляции (забиты трубы или шахта) мгновенно возникают проблемы: повышается влажность, появляются неприятные запахи, может скапливаться конденсат на гладких поверхностях и трубах отопления.

Рабочее состояние естественной вентиляции лучше проверять в холодное время года. Для этого необходимо:

  • открыть окно в доме или квартире для поступления прохладного воздуха;
  • закрыть решётку вентиляционного отверстия, приложив лист бумаги;
  • если лист не прижимается потоком воздуха плотно, то вентиляция засорена.

Степень засора можно определить по поведению бумаги. Если она держится слабо, то воздух проходит, но не в полном объёме. Если лист не держится вовсе, то канал забит полностью. И в том, и в другом случае требуется чистка или монтаж устройства для принудительной вентиляции.

В отличие от естественной, принудительную вентиляцию в туалете и ванной комнате обеспечивает вентилятор, встроенный в систему воздухообмена. При его выборе нужно учесть, что он будет потреблять электроэнергию и работать при повышенной влажности.

Установка вентиляции в ванной и туалете, её стоимость, долговечность, производительность и уровень шума зависят от принципа работы вентилятора. Он бывает трёх типов:

Первый прибор не подходит, он предназначен для работы в системах кондиционирования и тепловых пушках. Выбирать нужно между двумя другими типами устройств.

Осевая модель отличается от радиальной более низкой стоимостью и большей мощностью, но при этом она производит и больше шума. Рабочее колесо осевого вентилятора приводится в действие электродвигателем, поток воздуха идёт вдоль оси мотора, он устанавливается непосредственно на отверстие для вытяжки.

Работа радиальных вентиляторов основана на центробежной силе, поэтому потребление электроэнергии и уровень шума можно понизить, изменив наклон лопастей. Устанавливают такой прибор в вентиляционной трубе, на некотором расстоянии от решётки.

Покупка нужного вентилятора затрудняется большим ассортиментом разнообразных моделей, поэтому лучше воспользоваться подсказкой. При выборе вытяжного прибора учитываются сразу несколько факторов:

  1. 1. Диаметр патрубка воздуховода должен соответствовать размеру отверстия вытяжной трубы. Стандартный диаметр — 150, 125, 100 мм.
  2. 2. Уровень шума не должен превышать 40 ДБ.
  3. 3. Производительность и мощность прибора должна быть достаточной для помещения конкретного размера.
  4. 4. Наличие защиты от попадания влаги (маркировка IP).

Эти показатели помогут определиться с выбором. Рассчитать необходимую производительность можно по следующей схеме:

  • определить площадь помещения;
  • умножить её на 5;
  • добавить 20% к полученному числу.

Это и будет выбор производительности прибора с небольшим запасом. Предполагаемая смена воздуха в помещении — не менее 5−8 раз в сутки.

Своими руками установить вентилятор в туалете, как и в ванной комнате, можно, если присутствуют уже готовые воздуховоды. Перед началом монтажа нужно обязательно проверить их на засоры, а при необходимости прочистить каналы специальным ёршиком. Если восстановить воздухообмен самостоятельно не удаётся, то лучше вызвать специалиста, который сделает это профессионально.

При раздельном расположении ванной комнаты и туалета достаточно поставить вентилятор в одном из помещений при условии, что они соединены вентиляционным отверстием в общей стене и между ними свободно циркулирует воздух.

С настенным осевым вентилятором всё просто — он устанавливается поверх вентиляционного отверстия:

  1. 1. Стену вокруг входа в шахту промазывают полимерным клеем, силиконом или жидкими гвоздями.
  2. 2. Рабочую часть вентилятора полностью утапливают в отверстии, а наружную плотно прижимают к стене.
  3. 3. Устанавливают сетку и закрепляют лицевую крышку саморезами или дюбелями. Обычно они идут в комплекте с прибором.
  4. 4. Прокладывают кабель и подключают его к электросети.

Канальный вариант сложнее. Для установки вентилятора внутри воздушного канала понадобятся:

  • пластиковая труба, если отверстие шахты больше диаметра вентилятора;
  • молоток, зубило или перфоратор для расширения слишком узкого отверстия;
  • монтажная пена для заделки пустот;
  • электродрель;
  • дюбели и шурупы;
  • электропровод;
  • клеммы для присоединения провода к вентилятору.

Этот набор должен обеспечить прочное и неподвижное соединение прибора с воздушным каналом, чтобы уровень вибрации был меньше. От этого зависит бесшумная работа вентилятора.

Большинство вентиляционных каналов в домах имеют квадратное сечение, а вентиляторы — круглое. Это не помешает установить внутриканальный агрегат, если воспользоваться пластиковой трубой подходящего диаметра. Пустоты вокруг такой трубы заполняются монтажной пеной, а вентилятор крепится внутри. Этапы установочных работ выполняются в следующей последовательности:

  1. 1. Крышка клеммной коробки откручивается.
  2. 2. Электрические провода вставляются в фиксатор, который расположен на крышке.
  3. 3. Провода подключают к клеммам с надписью «линейная фаза» и «ноль».
  4. 4. Крышку ставят на место.
  5. 5. Прибор включают в розетку для проверки правильности подключения.
  6. 6. Диаметр воздуховода приводят в соответствие с размерами вентилятора. При необходимости используют дополнительную пластиковую трубу.
  7. 7. Прибор монтируют в трубу воздуховода на некотором расстоянии от решётки. Для этого используют разъёмные хомуты с резиновыми уплотнителями или специальные фланцевые соединения с переходниками (при квадратном сечении). При креплении используют не менее 4 болтов.

Решётку вентиляционного отверстия ставят на место, а провода закрывают специальным коробом, чтобы предохранить их от попадания влаги.

Некоторые люди в целях экономии электроэнергии предпочитают автоматическое включение вентилятора при зажигании света в ванной или туалете. Работы прибора в таком режиме может быть недостаточно для поддержания оптимального микроклимата. Это нужно учитывать при соединении проводов с выключателем.

При отсутствии уверенности в собственных силах лучше обратиться к специалистам. Они быстро решат проблему вентиляции и аккуратно выполнят все работы с соблюдением правил и норм.

При монтаже смешанной системы (естественной и принудительной) необходимо иметь два вытяжных отверстия. В одном из них будет установлен вентилятор. Смешанная приточно-вытяжная система используется в больших помещениях, при повышенной влажности, где обычной приточной вентиляции недостаточно.

вентилятор для вытяжки в санузел, как правильно сделать, как поставить в квартире, как сделать вытяжку, установка вентиляции, как установить, монтаж своими руками

Содержание:

Состояние вентиляции в ванной комнате и туалете напрямую влияет на комфорт пребывания там человека. Причина кроется в специфике этих помещений, предназначенных для принятия различных санитарных процедур.


Назначение вентиляции

Вентиляция для туалета нужно не только для того, чтобы на зеркале и стеклах не оседал конденсат. Главной опасностью, которая возникает при повышенной влажности, является появление грибка и плесени. В основном это неприятное явление можно заметить на швах между плиткой. Основной причиной ржавления рабочих элементов стиральной машины являются ошибки проектирования вентиляции в ванной комнате. И это далеко не все проблемы, которые провоцируются нарушением интенсивности воздухообмена. В любом случае, это чревато негативным воздействием на здоровье членов семьи.

Санитарные нормативы

Обустраивая вентиляцию в туалете и ванной в квартире, необходимо ориентироваться на специальные нормы. Они призваны обеспечить оптимальные условия для постоянного проживания. Согласно правилам, объем свежего воздуха, который попадает внутрь помещения благодаря принудительной системе, должен находиться на уровне 6-7 м3/час на каждый 1 м3 ванной комнаты. Для туалета и смещенного узла требования еще выше – 8-10 м3/час.

Чем отличается принудительная вентиляция от естественной

Существует две разновидности вытяжки в санузле:

  • Естественная. Источником притока свежего воздуха в этом случае выступают дверные и оконные проемы. Пик популярности систем данного типа пришелся на середину прошлого века. Эффективность естественной вентиляции достаточно посредственная.
  • Принудительная. Сердцевиной принудительной системы в санузле является вентилятор для вытяжки в туалете и ванной. Коммуникации данного типа в состоянии обеспечить полноценное проветривание помещений. Это дает возможность не выпускать в зимнее время тепло через открытые окна. В результате в помещении сохраняется необходимый комфорт, несмотря на поступление порций свежего воздуха в достаточно больших объемах.

Как рассчитать производительность вентиляции

Чтобы правильно сделать вытяжку в туалете, как правило, необходимо провести некоторые расчеты. Это дает возможность приобрести нужное оборудование. Для этого понадобится знание точного объема и типа помещения. Каждая из комнат обладает индивидуальной кратностью воздухообмена. Данный показатель дает представление о том, сколько раз за единицу времени воздух в помещении нуждается в полном обновлении. Чаще всего это – один час.


Учитывая высокую влажность в ванной и туалете, для этих помещений устанавливается наивысший показатель кратности воздухообмена – 10. Для определения оптимальной производительности вентиляции в туалете в квартире первым делом выясняют общий объем помещения. Для этого площадь комнаты умножают на ее высоту. Итоговое число умножают на коэффициент кратности воздухообмена. Полученный результат является ориентиром при выборе минимальной мощности для вентиляционного оборудования.

Перед тем как поставить вентилятор в ванной и туалете, необходимо обустроить приточные каналы. Для этого подойдет щель в 20 мм от пола до двери или установка специальных решеток на нижние части двери. Иногда применяются самостоятельно проделанные в стенах отверстия, хотя декоративность такого решения весьма сомнительна.

Какие бывают вытяжные вентиляторы

Определяясь, как сделать вытяжку в туалете в квартире, необходимо хорошо изучить принцип работы ее отдельных узлов. Это имеет непосредственное влияние на производительность системы, уровень шума вентилятора, расходы на установку и продолжительность эксплуатации.


Принудительное отведение несвежего воздуха может обеспечить один из трех типов вентиляторов:

  1. Диаметральные. Эти приборы не подходят для установки вентиляции в ванной. Дело в том, что диаметральные вентиляторы обычно используются в тепловых пушках и кондиционерах.
  2. Осевые. Отличаются от предыдущих моделей своей небольшой стоимостью и большой мощностью. Однако уровень шума осевых моделей достаточно высокий. В составе устройства имеется рабочее колесо и посаженные на него лопасти. Для приведения системы в действие используется электродвигатель.
  3. Радиальные. Принципом работы радиальных приборов является использование центробежной силы. За счет вращения рабочего колеса с лопастями происходит приток воздушных масс. Угол размещения лопастей поддаются регулировке, что дает возможность снизить уровень потребления электрической энергии. Радиальные вентиляторы отличаются более тихой работой, по сравнению с осевыми и диаметральными разновидностями.

Рекомендации по подбору оборудования

В продаже представлено огромное количество вентиляторов для принудительных коммуникаций. Это привносит определенные сложности в процедуру, как поставить вытяжку в туалете. В помощь покупателю существует набор полезных советов по подбору оптимального оборудования для монтажа вентиляции в ванной.


Ориентироваться нужно на следующие критерии:

  • Диаметр воздушного канала. Этот параметр влияет на подбор патрубка для вентилятора. Стандартные типоразмеры воздуховодов – 150, 125 или 100 мм.
  • Использование или не использование воздуховодов. Если они есть, важно хорошо продумать схему их размещения в санузле. Благодаря этой информации существенно облегчается задача по установке вентилятора.
  • Мощность. Перед тем как установить вентиляцию в ванной и туалете, необходимо определиться с ее мощностью. Это даст возможность обеспечить эффективное замещение воздуха в помещении.
  • Наличие влагозащиты. На оборудовании в таком случае имеется специальная маркировка в виде латинских букв IP. Для установки вентиляции в ванной, как правило, подходит значение IP30. Более дорогие модели имеют степень защиты IP44: при наличии финансов, лучше вложится в такой прибор. На нем обычно имеется герметичный кожух, оберегающий устройство от воздействия влаги.
  • Уровень шума. Некоторые пользователи пренебрегают этой характеристикой, что в дальнейшем оборачивается существенными неудобствами. Чем меньше в ванной шума, тем комфортнее там находиться.

Держа во внимании все вышеперечисленные моменты, можно подобрать оптимальное оборудование, которое обеспечит эффективный воздухообмен внутри санузла.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.


Если стоит задача экономии электрической энергии, то следует отдавать предпочтение вентиляторам с возможностью переключения базовой нагрузки. Такие агрегаты имеют два рабочих режима: 50% и 100% мощности. Усиленный режим включают в тех случаях, когда воздух в помещении нуждается в срочном обновлении. Наличие этой функции делает работу системы на порядок тише. Также достигается экономия электрической энергии.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Комплектующие и материалы

При сборке вентиляции в ванной своими руками используют воздушные каналы круглого или прямоугольного сечения. Чаще всего речь идет о металлических или пластиковых изделиях, которые располагают внутри подвесной потолочной системы. Вентиляция между ванной и туалетом в небольшой квартире обустраивается посредством отверстия в стене, которое выполняет роль посадочного места под вентилятор. Использование сложной схемы воздуховодов в такой ситуации не актуально.


Решая задачу, как правильно сделать вентиляцию в туалете в частном доме, необходимо закупить следующие материалы:

  • Воздуховоды. Предпочтение рекомендуется отдавать прямоугольным каналам, которые можно достаточно компактно установить под потолком. Это дает возможность не занимать лишнее пространство. Длина отдельных модулей может быть 2, 1 и 0,5 м.
  • Вентилятор. Используются накладные или встраиваемые модели. Приборы встраиваемого типа входят в состав разветвленных и сложных коммуникаций. Накладными приборами комплектуются схемы для одного помещения.
  • Поворотные участки. Для прямоугольных воздуховодов используются вертикальные и горизонтальные поворотники.
  • Соединительные муфты. Они нужны, чтобы соединять воедино отдельные прямые каналы, в процессе их наращивания.
  • Обратные клапаны. Используются для защиты помещения от проникновения воздуха и насекомых из шахты.
  • Крепежи. Как правило, речь идет об уже готовых элементах, благодаря которым монтажные мероприятия при организации вентиляции ванной через туалет проводятся на порядок быстрее.

Подготовка к монтажным работам

Приступая к обустройству вентиляции из ванной через туалет, проводят подготовительные мероприятия. Первым делом необходимо проверить, совпадет ли сечение вытяжного устройства с размером шахты. Слишком большие вентиляционные отверстия оснащают дополнительными вставками из пластика или гофры. Внутрь оставшихся зазоров задувают монтажную пену. Маленькие окошка расширяют, используя для этого перфоратор или ударную дрель.

Для организации эффективной принудительной системы в санузле необходимо не просто закупить достаточно мощное оборудование, но также максимально правильно рассчитать место его расположения. Учитывая тот факт, что система занимается выводом наружу горячего влажного воздуха, вентилятор размещают вверху стены напротив двери. Также важно обеспечить достаточный приток воздуха. Для этого нижнюю область двери оснащают специальной решеткой. Еще более простой рецепт – сделать дверное полотно на пару сантиметров короче по низу. Через эту щель свежие потоки смогут поступать из коридора в санузел.


Если предполагается установка вентиляции в ванной через стену, обязательным мероприятием является диагностика воздушных каналов. В эту процедуру входит проверка тяги. Для этого вход в шахту закрывают бумажным листом: если он прилипает к решетке и держится, состояние канала считается удовлетворительным. Вместо бумаги иногда применяют горящую спичку или зажигалку, делая необходимые выводы по колебанию пламени.

Определение оптимальной схемы подключения в ванной комнате и туалете

Как показывает практика, обычные квартиры в новостройке нуждаются в более мощной системе, чем естественная вентиляция из ванны через туалет. В таком случае значительная часть влаги остается внутри жилища. Ванна без вентиляции может быть только в частных домах, когда в санузле имеется окно. Использование принудительной системы предусматривает необходимость подбора оптимального режима работы вытяжки.


Нередко вентилятор подключают к выключателю света, что позволяет ориентировать работу прибора по времени пребывания человека в ванной. Однако не всегда этого достаточно, поэтому для вентилятора обустраивается отдельный выключатель. Как показывает практика, люди часто забывают включать/выключатель оборудование. Наиболее оптимальное решение в таком случае – введение в схему вентиляции датчика влажности. Это дает возможность перевести работу устройства в автономный режим.

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.


В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

  1. Освободить оборудование от крышки.
  2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
  3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
  4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
  5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
  6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
  7. Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Какие бывают ошибки

Когда за работу по установке вентиляционного оборудования берется неопытный человек, может наблюдаться определенное несоответствие заявленной в паспорте мощности и практических результатов. Разгадка обычно кроется в нарушении технологии монтажа и расчета места размещения вентилятора. Во избежание подобных ситуаций необходимо вооружиться определенной информацией.


Перечень стандартных ошибок при организации вентиляционной системы:

  • Ошибки проектировки воздуховода, что создает дополнительные препятствия для движения воздушных масс.
  • Работа вентилятора сопровождается сильным шумом.
  • Недостаточная герметичность на стыковых участках между отдельными модулями системы.
  • Воздуховоды размещены в жилых помещениях, что создает неудобства для нормальной жизни семьи.

Неправильное проектирование в любом случае проявится одной или несколькими вышеперечисленными проблемами. Некоторые неполадки устраняются локально, есть случаи, когда приходится проводить полный демонтаж системы. Самый простой способ избавиться от лишнего шума – применить специальные шумопоглотители. Для увеличения производительности вентиляции потребуется монтаж более мощного вытяжного устройства. Также необходимо проверить, насколько качественно организован приток воздуха в санузел.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

  • В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
  • Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
  • Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете. Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
  • Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром. В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
  • Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
  • При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.
В целом, если опыта работы с электрическими системами нет вообще, лучше доверить расчет и монтаж вентиляции опытному специалисту. Оплата за его работу в любом случае будет меньшей, чем затраты на переделки в случае ошибок проектирования или монтажа. Что касается включения в схему вытяжной вентиляции датчика влажности, то его покупка окупается благодаря экономии электроэнергии.


Как установить вытяжной вентилятор в ванной

Описание проекта

Навык

3 из 5 Умеренный Может усложняться, в зависимости от того, насколько легко вывести воздуховод на улицу.

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванне поможет избавиться от запотевших окон, запотевших зеркал и застарелых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка.Здесь, This Old House Генеральный подрядчик Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной канал на чердак и через боковую стену на улицу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через потолок. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выходить наружу; никогда не позволяйте воздуховоду просто дуть на чердак, в подполье или другое закрытое пространство. Кроме того, установка вытяжного вентилятора для ванной будет происходить намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы находитесь на лестнице.

Шаг 1. Обзор вентиляции ванны

Фото Keller & Keller Photography

Ванная комната без вентилятора похожа на камин без дымохода: если вы не сможете удалить оттуда влагу, образующуюся в ванной, она будет мигрировать в стены и образовывать плесень и плесень или пузыри от краски и отслаивание обоев. Одна из причин, по которой во многих домах до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть сложной.

Вот почему мы попросили This Old House генерального подрядчика Тома Сильву показать нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том проложил вытяжной канал через чердак и вышел через фронтальный конец.

Вентиляторы для ванных комнат оцениваются по количеству кубических футов воздуха, которое они могут переместить за одну минуту, что называется рейтингом CFM. Чтобы определить размер вентилятора для ванны, умножьте площадь комнаты на 1,1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту.У поклонников также есть рейтинг звука, измеряемый в сонах. (У современного холодильника примерно один сон.)

Диапазон значений вентиляторов

Vent — от 0,5 до 6,0 сона. Вы найдете как номиналы CFM, так и sone, напечатанные на коробке вентиляционного вентилятора.

Шаг 2. Просверлите контрольное отверстие

Фото Keller & Keller Photography
  • Нарисуйте отметку на потолке ванной комнаты, где вы хотите установить вытяжной вентилятор.Для оптимальной работы поместите его между душем и туалетом.
  • Используйте сверхдлинную лопату диаметром 3/8 дюйма, чтобы просверлить контрольное отверстие в потолке на чердаке. Заберитесь на чердак и очистите всю изоляцию вокруг дыры. Теперь используйте контрольное отверстие, чтобы определить точное положение вентилятора.
  • Измерить кожух вентилятора вентиляции. Постарайтесь разместить вытяжной вентилятор прямо между двумя балками рядом с контрольным отверстием. Примите во внимание любые близлежащие трубы или другие препятствия.Обратите внимание на конечное положение вентиляционного вентилятора по отношению к контрольному отверстию.

Шаг 3: Отметьте потолок

Фото Keller & Keller Photography
  • Вернувшись в ванную комнату, измерьте внутренние размеры входного отверстия вентиляционного вентилятора, чтобы определить, какого размера отверстие вам нужно вырезать в потолке.
  • Используйте контрольное отверстие в качестве ориентира для переноса результатов измерений с чердака на потолок.
  • Используйте квадрат для разметки или квадрат для обрамления, чтобы нарисовать прямоугольный контур впускного отверстия на потолке.

Шаг 4: Вырежьте отверстие впускного канала

Фото Keller & Keller Photography
  • Лобзиком (также подойдет сабельная пила или пила для гипсокартона), надев защитные очки и респиратор, прорежьте потолок по линиям разметки.
  • Когда вы почти закончите делать прямоугольный вырез, поддержите кусок мусора одной рукой, чтобы он не упал и, возможно, не унес с собой часть гипсокартона или гипсового потолка.

Шаг 5. Установите вентилятор

Фото Keller & Keller Photography
  • Вернувшись на чердак, прикрепите 4-дюймовый 90-градусный колен воздуховода к выпускному отверстию на боковой стороне корпуса вентилятора. Направьте локоть прямо вверх и прикрепите его к порту изолентой из фольги.
  • Удалите выбивное отверстие на боковой стороне корпуса вентилятора и прикрепите разъем кабеля.
  • Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
  • Установите вытяжной вентилятор на место между балками по центру отверстия в потолке.

Наконечник: Используйте изоленту из фольги; в отличие от тканевого скотча, он не портится со временем.

Шаг 6: прикрепите веер к балкам

Фото Keller & Keller Photography
  • Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
  • Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
  • Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентиляционному вентилятору. Закрепите его изолентой из фольги.
  • Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography
  • Изнутри чердака выберите место на боковой стене, где гибкий воздуховод будет выходить из дома.Место должно находиться между двумя стойками стены и в пределах 6 футов от вентиляционного вентилятора.
  • Сделайте несколько эталонных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому можно получить доступ снаружи.
  • Отметьте расположение отверстия на сайдинге, используя исходные размеры.
  • Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8: Прикрепите вытяжной канал к стенной крышке

Фото Keller + Keller Photography
  • Прикрепив заглушку к внешней стене, переместитесь на чердак.
  • Возьмитесь за свободный конец гибкого вытяжного канала и осторожно протяните его к внешней стене.
  • Прикрепите конец воздуховода к соединительному каналу настенной крышки с помощью изоленты из фольги.

Шаг 9: Установите настенную заглушку

Фото Keller & Keller Photography
  • Прикрепите соединительный канал длиной 12 дюймов к настенной крышке с помощью изоленты из фольги.
  • Снаружи вставьте заглушку в отверстие для воздуховода и плотно прижмите ее к сайдингу дома.Вырежьте прокладку из поролона, чтобы она вписывалась в любые пространства, где настенная заглушка не соприкасается с сайдингом.
  • Снимите заглушку и нанесите полоску силиконового клея на сайдинг и прокладку вокруг отверстия.
  • Вставьте заглушку в отверстие и прижмите ее к сайдингу. Прикрепите его к сайдингу четырьмя винтами из нержавеющей стали диаметром 1,5 дюйма.

Шаг 10: Подключите провода

Фото Keller & Keller Photography
  • Из ванной открутите и снимите электродвигатель нагнетателя с корпуса вентилятора.Сохраните винты.
  • Затем открутите встроенную розетку изнутри корпуса, чтобы открыть ее проводку. Опять же, сохраните винты.
  • Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами от электрического кабеля, который вы вставили в корпус на шаге 5: от белого к белому, от черного к черному.
  • Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
  • Установите электрическую розетку на место и закрепите двумя винтами, снятыми с нее ранее.

Шаг 11: Установите решетку

Фото Keller & Keller Photography
  • Поднимите двигатель вентилятора до потолка, затем вставьте его вилку в электрическую розетку внутри корпуса.
  • Прикрепите двигатель к корпусу с помощью ранее снятых с него винтов.
  • Удерживайте пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
  • Надавите на решетку так, чтобы она плотно прилегала к потолку.
  • Включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, разведите ее монтажные провода, чтобы создать большее натяжение.


инструментов:

Вентиляция в ванной: 9 простых способов улучшить

Фото: istockphoto.com

Ваша ванная комната — самая влажная комната в вашем доме. Горячий душ, туалеты со смывом, работающие раковины и случайные потеки повышают влажность.А с большой влажностью возникают потенциальные проблемы: плесень и плесень, неприятный запах, отслаивающиеся обои, краска, которая легко скалывается и царапается, и даже подъем или раскалывание умывальника из ламинированной фанеры. К счастью, правильная вентиляция в ванной может контролировать влажность и связанные с ней проблемы. Вот девять способов предотвратить чрезмерное накопление влаги в вашей ванной комнате.

Правильно выбирайте вентилятор для ванной.

Если в вашей ванной комнате нет окна, скорее всего, строительные нормы и правила вашего города требуют наличия вентиляционного вентилятора для ванной.Эти вентиляторы вытягивают влажный воздух из комнаты, а также запахи в ванной, и выводят их наружу. Вы найдете несколько типов на выбор, в том числе простые коробчатые вентиляторы, которые устанавливаются на потолке, комбинированные вентилятор / осветительные приборы для ванной комнаты, комбинированные приспособления для вентилятора / освещения / обогревателя для ванной комнаты и настенные вентиляторы для ванной комнаты для ситуаций, когда вы должны вентилировать вентилятор. через стену без особых воздуховодов. Чаще вентиляторы для ванных комнат выходят через воздуховод, ведущий к крыше.

Свяжитесь со специалистом по ванным комнатам

Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем районе и получите бесплатную смету для вашего проекта без каких-либо обязательств.

+

Хотя большинство вентиляторов для ванных комнат довольно просты, у некоторых есть навороты, например датчики движения, которые включают устройство, когда вы входите в ванную, и выключают его, когда вы уходите. Некоторые агрегаты даже имеют функцию теплообмена, при которой выпускаемый теплый воздух используется для нагрева поступающего более холодного воздуха, предотвращая, таким образом, отвод тепла из вашего дома в зимние месяцы. Вы также найдете вентиляторы / осветительные приборы с декоративными шарами и отделкой, которые добавляют немного стиля.

Не забудьте измерить свою ванную комнату.

Типичные строительные нормы и правила требуют полного воздухообмена — измерения движения воздуха из помещения, деленного на квадратные метры этого пространства — пять раз в час, но большинство подрядчиков и специалистов по строительству считают, что на самом деле это немного мало, и рекомендуем выбрать вентилятор, обеспечивающий не менее восьми полных воздухообменов в час. Однако не нужно возиться с калькулятором и математическими уравнениями; Обычно вы приближаетесь к этой цели, выбирая вентилятор для ванной с производительностью кубических футов в минуту (CFM), равной площади вашей ванной комнаты.Например, если ваша ванная комната составляет 80 квадратных футов, вам понадобится вытяжной вентилятор мощностью 80 кубических футов в минуту. Добавьте дополнительные 100 кубических футов в минуту, если в вашей ванной комнате установлена ​​гидромассажная ванна, чтобы компенсировать дополнительную влажность, выбрасываемую в воздух из-за волнения воды.

Примите правильное решение по установке.

Если вы просто заменяете старый вентилятор для ванной комнаты на более новый, этот проект находится в сфере компетенции большинства домашних мастеров, так как вы сможете использовать существующие вентиляционные отверстия и электрические соединения.Однако, если работа с электричеством выходит за рамки вашего комфорта, оставьте эту работу профессионалу. И вам понадобится профессионал, чтобы установить вентилятор в ванной, которой в настоящее время нет, так как этот проект потребует обширной электропроводки и установки вентиляционных отверстий, ведущих к крыше.

Не устанавливайте его в неправильном месте.

После того, как вы выбрали вытяжной вентилятор для ванной комнаты нужной мощности, обязательно установите его в нужном месте. В идеале вентилятор должен находиться рядом с ванной или душем, но не рядом с вентиляционным отверстием для кондиционирования воздуха / отопления, так как нагнетаемый воздух может создавать токи, которые нарушают постоянный приток влажного воздуха вентилятором для ванной комнаты.А для правильной вентиляции ванной необходимо, чтобы вытяжной вентилятор выходил наружу, а не на чердак или в другую часть дома.

СВЯЗАННЫЙ: 7 ошибок, которые нельзя делать при переделке ванной комнаты

Дайте вашему вентилятору поработать достаточно долго.

Дайте вентилятору в ванной работать по всей ванне или душе и, что не менее важно, оставьте его включенным как минимум на 15 минут после того, как вы закончите, чтобы полностью проветрить пространство. Выключение вентилятора сразу после душа или ванны не дает устройству достаточно времени, чтобы выпустить весь пар из душа.Если у вас очень беспокойное утро, подумайте об установке вытяжного вентилятора в ванной с автоматическим датчиком влажности; Эти устройства обнаруживают слишком высокий уровень влажности и включают и выключают вентилятор по мере необходимости.

Фото: istockphoto.com

Не забывайте чистить вентилятор.

Даже самый лучший вентилятор для ванной не улучшит вентиляцию, если он покрыт пылью и грязью. Не реже двух раз в год проводите тщательную чистку вентилятора. Процесс прост:

  • Отключите электрическую цепь в ванной, чтобы избежать поражения электрическим током.
  • Снимите крышку вентилятора — большинство из них прикреплено с помощью проволочных штифтов по бокам, которые сжимаются, чтобы освободить крышку.
  • Используйте щетку для обивки или щётку на пылесосе, чтобы удалить пыль, паутину и другие загрязнения с вентилятора и его корпуса.
  • Установите на место крышку вентилятора.
  • Включите электричество снова.

Вытирать лужи.

Никогда не закрывайте глаза на капли, капли и лужи. Мало того, что мокрый пол в ванной опасен, но и поверхность без луж также гарантирует, что полная ванна высохнет как можно быстрее в течение 15+ минут работы вентилятора, препятствуя росту плесени и спор плесени.Используйте впитывающий коврик для ванны и как можно скорее вытрите все заметные лужи с водой.

СВЯЗАННЫЙ: 8 способов защитить вашу ванную комнату от плесени

Фото: istockphoto.com

Не оставляйте дверь душа или занавеску закрытой.

Если у вас есть душевая дверь, оставьте ее открытой после того, как вы выйдете, чтобы позволить работающему вентилятору циркулировать воздух по всему пространству, ускоряя высыхание душевой двери, стен, пола и потолка. С другой стороны, если у вас есть занавеска, не оставляйте ее полностью сдвинутой в сторону после выхода.Сохранение плоской формы пластика / ткани и устранение складок, которые задерживают влагу, предотвратит размножение спор плесени и грибка. Полностью закройте занавеску, оставив лишь щель, чтобы воздух, циркулирующий от вентилятора, мог выполнять свою работу внутри душа.

Открывайте окно.

Если в вашей ванной комнате нет вентилятора, воспользуйтесь дверью и окном (окнами), чтобы выпускать пар. Если позволяет погода, открывайте окно во время душа или ванны и оставляйте окно открытым как минимум на 15 минут после выхода.Если окно не подходит, держите дверь в ванную открытой — только трещину, если конфиденциальность — это проблема, — во время душа, а затем полностью откройте дверь, когда закончите в ванной.

Свяжитесь со специалистом по ванным комнатам

Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем районе и получите бесплатную смету для вашего проекта без каких-либо обязательств.

+

Зачем нужен вентиляционный вентилятор для ванной

Вентилятор для ванной — это устройство механической вентиляции, которое выводит воздух из помещения на улицу через гибкую трубку или металлический канал.Вентилятор удаляет влагу и запахи из ванной, улучшая качество воздуха. Это не только хорошая идея, но и многие строительные нормы и правила теперь требуют его для нового строительства или когда в настоящее время ведется капитальный ремонт ванной комнаты. Если требуется вытяжной вентилятор, строительные нормы и правила могут содержать конкретные рекомендации по согласованию размера вентилятора, измеряемого в кубических футах воздуха в минуту, с квадратными метрами комнаты. Не во всех сообществах есть это требование строительных норм, поэтому уточняйте это в вашем районе.Например, в некоторых сообществах в ванных комнатах с открытыми окнами могут не быть вентиляторы. Но даже если он не нужен, вытяжной вентилятор станет хорошим дополнением к любой ванной.

Цель

Многие люди думают, что вытяжной вентилятор в ванной выполняет основную функцию по удалению запахов из ванной, но более важная функция на самом деле состоит в том, чтобы отводить теплый влажный воздух, например, созданный при использовании ванны или душа. Теплый влажный воздух не только способствует росту плесени, но и может вызвать повреждение сантехники и поверхностей в ванной комнате.Если в вашей ванной комнате нет вентилятора и она пахнет плесенью, вам рекомендуется установить его и убедиться, что серьезный рост плесени еще не начался.

Без вентиляционного вентилятора ванные комнаты подвержены чрезмерному накоплению влаги, что увеличивает шансы повредить стены, пол и потолок ванной комнаты, а также сантехнику. Теплый влажный воздух, вызванный проточной горячей водой для ванн и душа, является идеальной средой для роста плесени, грибка и микроорганизмов.Высокая влажность в помещениях также может разрушить внутренние материалы, такие как стеновые панели, краска для стен и отделка, не говоря уже о входной двери. Чтобы ванная комната была безопасной и здоровой, обеспечьте вентиляцию.

Принцип работы вентиляторов

Вентилятор подключается к стандартному домашнему электрическому току на 120 вольт, почти так же, как и потолочные светильники. Вентиляционный вентилятор может быть подключен к той же электрической цепи, которая питает светильник. Настенный выключатель управляет вентиляционным вентилятором, и он также может иметь таймер, который позволит вентилятору продолжать работать в течение заданного времени.Когда вентилятор включен, воздух выходит из ванной комнаты через кожух вентилятора в пластиковый шланг или металлический канал, ведущий к вентиляционному отверстию на крыше или боковой стене дома. Крышка с жалюзи защищает выходное отверстие вентиляционного отверстия, закрывая воздуховод, когда он не используется. Эта вентиляционная крышка врезается в стену или крышу и крепится снаружи четырьмя винтами и небольшим количеством силиконового герметика или закрывается крышкой с перемычкой.

Опции

Вентиляторы для ванных комнат различаются по размеру, стилю и цвету, и они могут быть автономными моделями, в которых есть только вентилятор, или комбинированными блоками, которые включают вентилятор, а также осветительную арматуру или тепловую лампу.Теперь есть даже сложные модели, которые включают в себя Bluetooth и динамик, что позволяет передавать музыку по беспроводной сети со смартфона, планшета или домашней мультимедийной системы.

Обратите внимание на уровень шума при покупке вентиляторов. Хотя это может показаться второстепенным, но громкий вентилятор может сильно отвлекать, когда вы пытаетесь расслабиться, приняв ванну. Наилучший выбор — уровень звука 1,0 или меньше — чем ниже рейтинг звука, тем тише вентилятор.

Один из наиболее важных вариантов — убедиться, что вентилятор работает с мощностью, достаточной для размера комнаты.Производительность вытяжного вентилятора измеряется кубическими футами в минуту, объемом воздуха, перемещаемого устройством. Вообще говоря, чем больше емкость, тем лучше, но вентилятор может оказаться слишком мощным для помещения, что может создать ситуацию отрицательного давления в ванной комнате. Это может помешать работе печных каналов или всасывать холодный воздух через окна, поэтому важно выбрать вентиляторный блок, размер которого соответствует площади вашей ванной комнаты.

  • Менее 50 квадратных футов : 50 куб. Футов в минуту
  • Более 50 квадратных футов : 1 куб. Фут / мин на квадратный фут

Сертификат HVI

Вентиляторы, сертифицированные HVI (Институтом домашней вентиляции), прошли независимые испытания и сертифицированы на соответствие определенным отраслевым стандартам. При выборе в соответствии с рекомендациями по размеру и правильной установке сертифицированные HVI вентиляторы гарантированно будут работать в соответствии с обещаниями.

Советы по установке

  • Вытяжной вентилятор лучше всего устанавливать в местах с наибольшей влажностью, например над раковиной или рядом с душем.В открытой ванной комнате вытяжной вентилятор можно расположить посередине между душем / ванной и туалетом. В очень маленькой ванной комнате можно разместить вентилятор по центру. Если унитаз расположен во вторичном корпусе с дверью, вы можете подумать о втором вентиляционном вентиляторе для этой области.
  • Убедитесь, что наружная вентиляционная решетка работает правильно и полностью закрывается, когда вентилятор не используется. Это предотвратит попадание холодного воздуха обратно в дом, когда вентилятор не работает.
  • Изолируйте вокруг гибкого шланга или металлического воздуховода, ведущего от корпуса вентилятора к решетчатой ​​крышке на открытом воздухе. Это поможет снизить потери тепла из помещения на улицу.
  • Не закрывать плотно зазор под дверью ванной. Оставьте зазор 3/4 дюйма, чтобы воздух, выпускаемый вентилятором, можно было заменить.
  • Если в ванной комнате очень высокие потолки (9 футов или выше), вам может понадобиться вытяжной вентилятор с дополнительной мощностью.

Вытяжные вентиляторы для ванных комнат: руководство домовладельца

В этом руководстве есть все, что вам нужно знать о вытяжных вентиляторах для ванной.

Преимущества.

Виды и стоимость.

И ресурсы, которые охватывают все, что касается вентиляторов для ванных комнат.

Другими словами:

Это универсальный магазин для домовладельцев, которые хотят понять, приобрести и установить вентиляторы для ванных комнат. От безопасности до контроля запаха — есть много причин, по которым наличие вытяжных вентиляторов для ванной в вашем доме является необходимой необходимостью.

Содержание

Глава 1: Цель и преимущества

Глава 2: Рекомендации по вентиляции и шуму

Глава 3: Характеристики вытяжных вентиляторов для ванных комнат

Глава 4: Установка : общие проблемы и исправления

Глава 5: Эффективные вытяжные вентиляторы для ванной

Глава 6: Уход за вентиляторами и техническое обслуживание

Глава 1

Назначение и преимущества

Вытяжной вентилятор предназначен в первую очередь для удаления влаги из ванной комнаты.Эти вентиляторы помогают контролировать и устранять запахи в ванной.

Кроме того, они повышают безопасность дома и его жителей, уменьшая испарения чистящих средств, которые потенциально могут вызвать проблемы со здоровьем. Вытяжные вентиляторы для ванной помогут улучшить качество воздуха в помещении.

Преимущества вытяжного вентилятора для ванной

1. Устранение запахов

Одной из основных причин использования вытяжного вентилятора является контроль запаха. Если в ванной появляется неприятный запах, его легко вытеснить с помощью вытяжного вентилятора.

Таким образом, система вентиляции позволит вам поддерживать свою ванную комнату в хорошем состоянии, обеспечивая при этом чистую атмосферу для следующего человека.

2. Снижение влажности

Снижение влажности в ванной комнате жизненно важно для ее ухода. Избыточная влажность может нанести ущерб стенам ванной комнаты, вызывая отслаивание краски и обоев. В крайних случаях это может даже вызвать деформацию дверей!

Самое главное, что влажность может вызвать накопление плесени .Эти споры могут быстро расти, и от них бывает трудно избавиться. Поэтому крайне важно иметь вытяжные вентиляторы для ванной, чтобы этого не происходило.

3. Уменьшение переносимых по воздуху загрязняющих веществ

Ванные комнаты обычно чистятся агрессивными химическими веществами, которые при вдыхании могут вызвать различные проблемы со здоровьем. Это серьезная проблема, особенно для маленьких детей, пожилых людей или людей с текущими заболеваниями легких.

Кроме того, если в ванной уже возникла плесень, вентилятор поможет удалить скопившиеся в воздухе споры.Это, в свою очередь, также поможет замедлить рост плесени.

4. Помогите избавиться от синдрома туманного зеркала

Вытяжные вентиляторы для ванной помогут контролировать влажность и удалять водяной пар с зеркал и стен.

Глава 2

Вопросы вентиляции и шума

Требования к вентиляции (на основе цифр)

Необходимость надлежащей вентиляции и движения воздуха является важным аспектом для вытяжных вентиляторов для ванных комнат.

Движение воздуха обычно измеряется в кубических футах в минуту (CFM), что является стандартным показателем расхода воздуха вентилятора. HVI, Институт домашней вентиляции, добавляет:

«Обычно рекомендуется скорость вентиляции, основанная на восьми воздухообменах в час. Для большинства ванных комнат соответствует одному кубическому футу в минуту на квадратный фут площади ванной комнаты. Например, для ванной размером 7 х 10 футов потребуется вентилятор 70 кубических футов в минуту.

Вот полезная таблица HVI, созданная для использования в качестве руководства по вентиляции в ванной.

Для ванных комнат от 50 до 100 квадратных футов оцените 1 куб. Фут в минуту на квадратный фут площади пола. Для небольших ванных комнат (менее 50 кв. Футов) — 50 куб. Футов в минуту. Если площадь превышает 100 квадратных футов, вам необходимо подсчитать требования CRM для каждого сантехнического оборудования, чтобы оценить свои потребности. Добавьте 50 кубических футов в минуту для каждого туалета, ванны или душа. И 100 кубических футов в минуту для гидромассажных ванн.

Чем больше ваша ванная комната, тем выше рейтинг CFM вам потребуется. Компания Home Depot составила простую формулу для определения размера вашей ванной комнаты:

Длина x Ширина x Высота x 0.13 = Минимальный рейтинг CFM

Большинство вентиляторов рассчитаны на диапазон от 50 до 110 кубических футов в минуту.

Уровень шума, который следует учитывать при выборе вентиляторов для ванной

Уровни звука в вентиляторах для ванной измеряются в звуках, а не в децибелах. Рейтинг звуков — это мера того, как звук воспринимается слушателем.

Чем ниже рейтинг, тем тише вентилятор.

Услышьте разницу между 4+ звуками и 2 звуками.

Сравнение шума вытяжного вентилятора в ванной комнате

Лучший вытяжной вентилятор будет обладать двумя важными характеристиками: бесшумность и удаление влаги и запахов.

Воспользуйтесь формулой, чтобы лучше всего рассчитать размер вентилятора, подходящий для вашего помещения. Отсюда вы можете определить рейтинг Sone. Всегда хорошо иметь вентилятор, который всасывает больше воздуха при меньшем уровне шума.

Совет: Очистка вашего устройства помогает снизить уровень шума. ( См. Главу 6)

Глава 3

Характеристики вытяжных вентиляторов для ванных комнат

Вытяжные вентиляторы можно выбрать исходя из вашего стиля и общей производительности.

Вентиляторы для ванной комнаты, представленные на сегодняшнем рынке, могут включать в себя вентиляторы с подсветкой, датчиком влажности / влажности и нагревательными лампами.

Комбинация вентилятора и света обычная. Есть продукты, которые предлагают линейку встраиваемых вентиляторов / светильников, которые будут выглядеть как стандартные встраиваемые светильники. Потолочный вытяжной вентилятор прост в установке.

Вы когда-нибудь оставляли вентилятор наверху в ванной на весь день?

У вас есть выбор добавить вентилятор с таймером. Установка таймеров может помочь уменьшить образование плесени без потерь энергии. .Conservation Mart недавно обновил сообщение Таймеры для вытяжных вентиляторов в ванной: идеальное решение для забывчивых людей. Это отличное решение для вентиляции и повышения эффективности работы.

Кроме того, есть датчики влажности для включения и выключения вентилятора в зависимости от уровня влажности в ванной комнате.

Вытяжной вентилятор для ванной может быть «умным». Не нужно, чтобы ваш вентилятор работал весь день.

«Датчик влажности включает ручной переключатель вентилятора, но если ваш датчик настроен правильно, он должен включаться и выключаться в зависимости от влажности в комнате.С помощью большинства датчиков вы также можете определить, сколько времени он должен проработать, если обнаружит определенный уровень влажности ».

Как установить датчик влажности в ванной комнате

Вытяжные вентиляторы с нагревательными лампами также возможны. Вентилятор и обогреватель могут работать вместе или независимо, обеспечивая вентиляцию и тепло, если это необходимо.

Глава 4
Установка

: общие проблемы и исправления

Хотя в большинстве домов уже установлены вытяжные вентиляторы, не все из них эффективны.

Чтобы получить максимальную отдачу от вентилятора для ванной, важно установить тот, который будет обеспечивать все необходимые функции.

Общие проблемы, которых следует избегать при установке

Хотя есть много причин для использования вытяжных вентиляторов для ванных комнат, многие люди часто этого не делают. В большинстве случаев это связано с тем, что вентилятор работает громко и раздражает. Это обычная проблема, возникающая при неправильной установке вентилятора.

Плохая установка также часто связана с отсутствием изоляции, из-за чего тепло может уходить на чердак.К счастью, всего этого можно избежать с помощью соответствующего вытяжного вентилятора и правильной установки.

Ключ к вентиляции и установке — обеспечение выхода воздуха наружу. В более старых домах, где вентиляция выходит на чердак, может образовываться плесень из-за накопления влаги.

For the Do-It-Yourselfer’s, наши друзья на выставке Lowes,

Шаг 1. Определите размер вентилятора

Если производитель рекомендует количество кубометров в минуту на квадратные футы — используйте формулу: Длина x Ширина = Квадратные футы.Если производитель рекомендует количество кубических футов в минуту — используйте формулу: Длина x Ширина x Высота = Кубические футы.

И некоторые будут использовать формулу, обсуждаемую в главе 2; Длина x ширина x высота x 0,13 = количество кубометров в минуту (округлить до ближайшего 10).

Шаг 2. Определите, куда вы будете выпускать воздух

Ваш вытяжной вентилятор должен выходить наружу.

Шаг 3. Изучите свои электрические параметры

Если вам неудобно выполнять этот шаг, обратитесь к электрику.

Шаг 4. Снимите старый вытяжной вентилятор

Есть много шагов и вариантов для завершения этого раздела. Lowes предлагает пошаговые инструкции с изображениями для вариантов крепления.

Вариант 1 предусматривает установку вытяжного вентилятора с доступом на чердак .

Вариант 2 предусматривает установку без доступа на чердак .

Решите, что подходит вашей текущей ситуации.

Вытяжные вентиляторы для ванной — важный элемент, который нельзя упускать из виду в вашем доме.Важно, чтобы вы установили вытяжной вентилятор высокого качества, чтобы вы могли быть уверены, зная, что сделали разумное вложение.

Глава 5

Эффективные вытяжные вентиляторы для ванной

ENERGY STAR® — это «поддерживаемый правительством символ энергоэффективности, предоставляющий простую, достоверную и объективную информацию, на которую потребители и предприятия полагаются при принятии обоснованных решений».

Получение Energy Star означает, что «продукт соответствует строгим правилам энергоэффективности, установленным Агентством по охране окружающей среды США.«

Один из предлагаемых сертифицированных продуктов — это Greenheck SP-80-VG как один из премиальных вентиляторов для ванн.

Согласно Energy Star, «в этом вентиляторе используется двигатель с электронным управлением, который чрезвычайно энергоэффективен и позволяет установщику сбалансировать вентилятор для точного удовлетворения требований вентиляции данного помещения». [источник]

Это обеспечивает лучшую эффективность и комфорт при меньшем уровне шума.

Он также включает освещение, три скорости и рейтинг 0,3 сона. Установка приемлемой вентиляции поможет контролировать влажность и удалить неприятные запахи.

Simple Toilet собрал лучших вытяжных вентиляторов за 2018 год. Они провели опрос и просмотрели отзывы клиентов, чтобы составить свой список — обзоры и руководство лучших вытяжных вентиляторов для ванной комнаты.

Факторов, которые вошли в список:

  • Объем воздушного потока
  • особенности
  • стиль и цвет
  • уровень шума
  • бюджет
Глава 6

Уход за вентиляторами и техническое обслуживание

Не пора ли почистить заброшенный вытяжной вентилятор в ванной?

Если вы видите пыль на вентиляторе, вам уже давно пора.Если вы заметили на зеркале больше пара, чем обычно, вам уже давно пора.

Нужен быстрый тест, чтобы узнать, насколько эффективен ваш вытяжной вентилятор?

Поднесите к вентилятору кусок туалетной бумаги. Если вентилятор засасывает его, значит, он все еще работает.

Наличие чистого и функционального вентилятора в ванной комнате так же важно, как и любая другая работа по уборке дома. (стиральная машина, холодильник и т. д.) Хватит откладывать задачу.

Необходим воздушный поток и замена.Глубоко очищайте вентилятор не реже одного раза в год.

10 шагов, которые необходимо выполнить для вентилятора без грязи и плесени:

Шаг 1: Выключите вентилятор автоматическим выключателем или переключателем. Электричество запрещено.

Шаг 2: Снимите крышку. Осторожно потяните крышку вентилятора вниз. Если с каждой стороны есть металлические штифты / пружинные зажимы, осторожно нажмите, чтобы освободить крышку вентилятора. В зависимости от модели вы можете увидеть только вкладку.

Шаг 3: Вымойте крышку вентилятора в раковине теплой водой с мылом.Или пропылесосить вентиляционную крышку.

Шаг 4: Отключите приспособление от электросети.

Шаг 5: В зависимости от модели вентилятора снимите видимые винты и снимите двигатель. (идем на генеральную уборку)

Шаг 6: Очистите лопасти вентилятора и окружающие детали двигателя влажной тканью. Если вам неудобно снимать двигатель, вы можете просто пропылесосить внутри корпуса вентилятора и вокруг двигателя.

Шаг 7: Очистите выпускное отверстие и окружающую среду.Дайте всему высохнуть, прежде чем заменять вентиляционную крышку.

Шаг 8: Установите вытяжной вентилятор на место.

Шаг 9: Снова включите электричество.

Шаг 10: Получите более чистый и эффективный выхлоп.

Нужен визуал?

Наши друзья из One Good Thing дадут вам пошаговую инструкцию с изображениями и всем остальным.

Заключение

Если вы позаботитесь о вытяжном вентиляторе в ванной, он позаботится о том, чтобы в вашей ванной был воздух.

Ваш дом состоит из систем отопления и кондиционирования, которые необходимы для комфорта и благополучия вашего дома и выходят далеко за рамки вашей ванной комнаты.

Вентиляция — это часть системы отопления, вентиляции и кондиционирования воздуха, которая обеспечивает комфорт и хорошее качество воздуха. Важно выбрать компанию HVAC, которая разбирается в правильной вентиляции, а также в системах отопления и охлаждения.

Если вам нужно обслуживание HVAC, один из наших технических специалистов будет рад вам помочь.

Как установить вытяжной вентилятор в ванной

Вытяжной вентилятор для ванной — это недорогой апгрейд, обладающий большим достоинством. Вентилятор размером с коробку из-под обуви удаляет неприятные запахи в ванной (бесценно!) И удаляет влагу, что защищает ваш дом и здоровье, а также снижает затраты на обслуживание.

И, оказывается, все хотят одного. Вытяжные вентиляторы — это то, что покупатели жилья хотят видеть в ванной комнате, говорится в отчете Национальной ассоциации домостроителей. Девяносто процентов оценили вытяжной вентилятор как No.1, со вторым шкафом для белья и отдельной ванной и душем на третьем. Кто знал?

Тем не менее, во многих домах нет вентилятора для ванной. Хотя вентиляторы требуются строительным кодексом во многих местах, в старых домах до 1960-х годов их обычно не устанавливали. И сегодня домовладельцы могут неохотно модернизировать ванные комнаты с помощью устройства, которое требует вентиляции, чтобы змеиться через чердаки, балки, потолки и, в конечном итоге, пробивать наружную стену или крышу.

Мы чувствуем ваш страх и готовы помочь.Ниже мы разберем все, что вам нужно знать о выборе и установке вытяжного вентилятора для ванной комнаты.

Для чего нужен вытяжной вентилятор в ванной?

Вытяжной вентилятор для ванной — это небольшой потолочный или настенный вентилятор, который забирает воздух из ванной, направляет его через вентиляцию (предпочтительно 4 дюйма) и выводит его наружу.

Это поможет вам и вашему дому по:

  • Улучшение качества воздуха в помещении, особенно за счет устранения запахов в ванной
  • Удаление влаги из душа и ванны
  • Противотуманные зеркала заднего вида
  • Препятствие росту плесени
  • Предотвращение деформации окон и дверей
  • Приспособление для замедления ржавчины
  • Замедляет образование пузырей краски и отслаивания обоев

Популярные чтения

    Простое пятишаговое руководство по покраске бетона

    Живопись и освещение

    Покраска бетонных поверхностей требует больше навыков, инструментов и времени, чем нанесение покрытия на гипсокартон.Вот как это сделать правильно.

    12 наружных украшений Хэллоуина, чтобы напугать ваш дом

    Слайдшоу

    Хеллоуинские огни и идеи украшения вы можете сделать своими руками.

    Почему моя трава становится коричневой и умирает?

    Двор и патио

    Ваш красивый газон умирает, а на траве появляются коричневые пятна. Получите лекарство!

Связано: Как убить и предотвратить появление плесени в домашних условиях

Как оцениваются болельщики?

Вытяжные вентиляторы измеряются двумя факторами, указанными на коробке вентилятора:

  • CFM (кубических футов в минуту): указывает силу тяги вентилятора.CFM может варьироваться от 50 до 1000 с лишним, хотя для большинства ванных комнат обычно требуются вентиляторы с производительностью менее 200 CFM.
  • Sone: Уровень звука, производимого вентилятором, обычно от 0,5 (почти бесшумный) до 4,0 (звучит как обычный телевизор) — громкий для вентилятора, но он обеспечивает уединение от звуков туалета, особенно хорошо для часто расположенных туалетных комнат. возле общественных мест вашего дома.

Большинство людей выбирают вентилятор на 1 или 2 штуки — достаточно тихий, чтобы не стучало зубами, но не настолько тихий, чтобы вы забыли, что он включен.

CFM и sone связаны, потому что более сильные вентиляторы — с более высокими CFM — обычно создают больше шума; более тихие вентиляторы — более низкий звук — часто не могут должным образом очистить воздух от больших площадей.

Важно выбрать вентилятор, который подходит для вашего пространства, ушей и бюджета.

Определение размера вентилятора

Институт домашней вентиляции, который проверяет и сертифицирует заявления производителей, предлагает домовладельцам следовать этим формулам при выборе размера вентилятора:

Для ванных комнат менее 100 квадратных футов
: Рассчитайте площадь вашей ванной комнаты (длина x ширина) и выберите вентилятор с как минимум таким количеством CFM.Например: если ваша ванная комната составляет 6 футов на 8 футов, вам следует купить вентилятор мощностью не менее 48 кубических футов в минуту. Модель 50 CFM подходит ближе всего и является минимальным размером, рекомендуемым для небольших ванных комнат.

Размер вентилятора для огромной ванной комнаты : Если ваша ванная комната больше 100 квадратных футов, забудьте о площади в квадратных футах; вместо этого назначьте емкость CFM для каждого приспособления:

  • 50 куб. М. — туалет.
  • 50 CFM — ванна.
  • 100 CFM — гидромассажная ванна.
  • 50 CFM — душ.

Если у вас полностью навороченная ванная комната, вам может потребоваться по крайней мере 200 кубических футов в минуту, чего вы можете достичь с помощью нескольких вентиляторов 50 кубических футов в минуту (один вентилятор должен быть в отдельном унитазе) или одного большого, 200 кубических футов в минуту. поклонник.

Как установить вентилятор

Установка вентилятора в ванной — это не операция на головном мозге — собирайте воздух здесь; вытяжной воздух там. Но это тоже не для новичков, потому что проект включает в себя удаление гипсокартона, возможно, просверливание балок, обязательно пробивание внешней стены или крыши.

Мы предлагаем нанять специалиста по HVAC, который будет брать от 150 до 700 долларов.

Если вы решите установить вентилятор самостоятельно, вам необходимо принять следующие решения:

Местоположение: Если у вас есть отдельный туалет, поставьте туда небольшой вентилятор. Если ваш туалет является частью ванной комнаты, поместите вентилятор между туалетом и ванной / душем.

Вентиляция: Выхлопные газы проходят через вентиляционные отверстия, прикрепленные к вентилятору, и выходят через внешнюю стену или крышу. Никогда не выпускайте вонючий влажный воздух на чердак или в ползунки, так как это может деформировать стропила и способствовать росту плесени.

Идея состоит в том, чтобы создать самый короткий и прямой путь от ванной до наружной вентиляции. Каждая дополнительная ступня и каждый изгиб, который делает вентиляция, увеличивают трение и снижают приток воздуха и эффективность вентилятора.

Соответствующая вентиляция идет вверх на чердак, затем вдоль балок пола или сквозь них, пока не достигнет карниза. Оттуда можно вытеснить софит.

В некоторых случаях может быть более практичным (и менее дорогостоящим) вывести вентиляционное отверстие прямо из стены или через вентиляционную трубу на крыше.

Зазор двери: Во время установки убедитесь, что дверь вашей ванной комнаты имеет зазор не менее 3/4 дюйма от пола, чтобы «воздух для подпитки» мог легко заменить всасываемый воздух, создавая меньшую нагрузку на вентилятор.

Опции вентилятора

Вытяжные вентиляторы для ванной бывают нестандартных стилей и цветов, но большинство из нас предпочтут потратить наш бюджет на декор в другом месте и выберут стандартный вентилятор с одним или несколькими из следующих вариантов:

Только вентилятор: Если вы Переоборудование маленькой ванной комнаты, в которой уже есть потолочный светильник, выберите базовый вентилятор, 50-70 кубических футов в минуту.Стоимость: от 15 до 50 долларов.

Комбинированный светильник и вентилятор: Подходит для небольших ванных комнат или туалетов. Выберите комбо с мощностью, достаточной для освещения помещения, обычно более 60 Вт. Стоимость: от 30 до 150 долларов.

Deluxe combo: Все навороты — вентилятор, свет, обогреватель, ночник, таймер (необходимо для сверхтихих вентиляторов, о которых вы не помните, включены), гигростат (автоматически включает вентилятор при повышении влажности воздуха) . Стоимость: от 150 до 600 долларов.

Связанный: Реконструкция ванной комнаты, о которой вы никогда не пожалеете

Проверка выхлопной системы ванной комнаты — InterNACHI®

, Nick Gromicko, CMI® и Ben Gromicko

В соответствии с практическими стандартами InterNACHI инспектор должен проверить механические вытяжные системы в ванных комнатах.Независимо от того, какая система вентиляции может быть установлена ​​для остальной части дома, в ванных комнатах рекомендуется использовать вытяжные вентиляторы для удаления излишков влаги, очистки паров химикатов и т. Д. Вентилятор должен выводиться за пределы дома.
Вытяжной воздух из ванных комнат, туалетных комнат, отсеков туалетов и других подобных помещений не должен:
  • попадать на чердак, потолок, коньковые вентили, подпол или другие места внутри здания; или
  • рециркулирует в жилом доме или в другом жилом доме.
Открывающиеся окна в ванных комнатах — это удобная функция, но на них не следует полагаться для обеспечения постоянной адекватной вентиляции ванной комнаты. (Изображение домашнего инспектора любезно предоставлено Тихоокеанской северо-западной национальной лабораторией) В соответствии с современными стандартами потока вытяжного воздуха вентиляторы для ванной могут работать с перерывами (с контролем людей) или непрерывно. Вентиляторы прерывистого действия должны иметь скорость потока 50 кубических футов в минуту или более, а вентиляторы непрерывного действия должны иметь скорость потока 20 кубических футов в минуту. Если вентилятор настроен на непрерывную работу, коэффициент звукового давления должен быть 1.0 или меньше. Вытяжные вентиляторы с рейтингом ENERGY STAR могут иметь низкий уровень шума, низкое энергопотребление и, в некоторых случаях, несколько скоростей для точечной вытяжки и непрерывной вентиляции.

Инструкция производителя

Вентилятор в ванной следует устанавливать в соответствии с инструкциями производителя.

Направление порта

Выпускное отверстие вентилятора должно указывать в направлении конечной точки.

Герметичный Отверстия в потолке или стене должны быть вырезаны для вентилятора размером не больше, чем необходимо для его установки.После установки воздушное уплотнение между корпусом вентилятора и гипсокартоном можно заполнить герметиком или пенопластом. Воздуховод
Соединение вытяжного канала с отверстием вентилятора может быть выполнено с помощью механических креплений и / или мастики. Следует установить воздуховод с гладкой поверхностью, например из оцинкованного листового металла или ПВХ, размер которого указан производителем. Если используется гибкий алюминиевый воздуховод, его следует сильно растянуть, чтобы избежать ненужного провисания и минимизировать трение. В идеале воздуховод должен быть такого же диаметра, что и выходное отверстие в корпусе вентилятора.

По возможности прямо

Вентилятор должен выходить прямо наружу. Воздуховод следует поддерживать так, чтобы он свешивался как можно прямее, и располагать так, чтобы у него было как можно меньше изгибов. Как минимум, первые 3 фута воздуховода, отходящие от выпускного отверстия вентилятора, должны лежать прямо; установка с изгибом на 90 градусов, непосредственно примыкающим к выпускному отверстию вентилятора, может вызвать обратный поток воздуха в вентилятор.

Изгибы

Если изгибы необходимы, постепенные изгибы предпочтительнее изгибов под углом 90 градусов для оптимального потока и снижения шума воздушного потока.Воздуховод должен быть проложен так, чтобы он не мешал другим воздуховодам и оборудованию на чердаке. Воздуховод нельзя раздавливать или перегибать. Если возможно, лучше всего расположить наконечник воздуховода у боковой стенки немного ниже вентилятора, чтобы воздуховод наклонялся вниз и в сторону от корпуса вентилятора, чтобы отводить конденсат от вентилятора. Швы воздуховодов следует заклеить мастикой или металлической лентой. Чтобы свести к минимуму конденсацию, на воздуховод можно установить изоляцию.

Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией

Для повышения производительности воздуховоды должны быть как можно более прямыми.Если необходим изгиб, то от выпускного отверстия вентилятора до первого изгиба в участке воздуховода должно пройти 2–3 фута прямого воздуховода.


Иллюстрация любезно предоставлена ​​Тихоокеанской северо-западной национальной лабораторией

Колена в выхлопном канале должны быть плавными, а не поворачиваться на 90 градусов, если это возможно. Гладкий жесткий воздуховод предпочтительнее ребристого гибкого воздуховода.

Конденсация

Вентиляторы, выходящие на потолок, чердак или внутрь здания, могут вызывать проблемы из-за чрезмерной влажности.Теплый влажный воздух будет конденсироваться на холодном каркасе чердака, утеплителе и других материалах. Развитие плесени может вызвать проблемы со здоровьем у чувствительных пассажиров. Конденсат может вызвать повреждение строительных материалов. Влага также снижает эффективность теплоизоляции.

Выпускное отверстие вытяжного канала снаружи дома должно располагаться на расстоянии не менее 10 футов от любого отверстия для впуска воздуха. В настенной крышке должна быть заслонка, которая закрывается, когда вентилятор не работает. Настенная крышка может поставляться с экраном или решеткой для защиты от птиц и других животных.Отработанный воздух не следует направлять на пешеходную дорожку.

На фотографии выше показан вентилятор для ванной, выходящий в изоляцию мансардного этажа. Можно увидеть признаки водяных знаков на гипсокартоне.


Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией.

Вытяжной вентилятор в ванной может выходить через стену или через крышу.

Изолированный

Ящик может быть покрыт изоляцией чердака.Корпус вытяжного вентилятора должен быть закрыт герметичным изолированным кожухом. Ящик может быть изготовлен из жесткого пенопласта. Швы можно заклеить лентой для домашнего обертывания. Герметик или аэрозольная пена можно использовать для уплотнения коробки к гипсокартону потолка и для уплотнения вокруг выхлопной трубы.


Коробка и воздуховод могут быть покрыты изоляцией чердака. Можно создать коробку из жесткого пенопласта для покрытия корпуса вытяжного вентилятора. Швы можно заклеить лентой, а края коробки заделать к гипсокартону потолка, чтобы сделать коробку герметичной.

(иллюстрация выше из Lstiburek, J. 2010. Guide to Attic Air Sealing. Подготовлено Building Science Corporation для Министерства энергетики США, Программа Building America)

Inspection

Инспектор может следовать следующая процедура проверки (части которой намного превышают Стандарты практики проведения общего осмотра дома):

  1. Включите и выключите вентилятор.
  2. Послушайте его работу.
  3. Убедитесь, что вентилятор выходит прямо наружу.
  4. Убедитесь, что любые заслонки на внешнем конце могут свободно открываться.
  5. Убедитесь, что все отверстия, сделанные в потолке для вентилятора или вытяжного канала, герметичны.
  6. Убедитесь, что вытяжной канал плотно прилегает к корпусу вентилятора с помощью как механических креплений и мастики для гибких каналов, так и механических креплений и мастики или аэрозольной пены для жестких каналов.
  7. Убедитесь, что компонент герметичен и изолирован.
  8. Проверьте, нет ли скоплений пыли, которые могут препятствовать потоку воздуха.
  9. Обратите внимание на признаки влажности или конденсации, связанные с установкой вентилятора.
  10. Проверьте сон-рейтинг. ASHRAE 62.2-2007 требует 3 сона или меньше для прерывистых (управляемых людьми) вытяжных вентиляторов кухни или ванны и 1,0 сон или меньше для постоянных вентиляторов.
  11. См. Вкладку «Соответствие» для расчета скорости вытяжки в соответствии с требованиями ASHRAE 62.2 и рекомендациями ENERGY STAR для прерывистой и непрерывной работы, а также требованиями IRC к размеру вентилятора и открываемым окнам.Если вентилятор для ванной используется в качестве основного средства обеспечения вентиляции, требуемой правилами, рассчитайте требуемую интенсивность вентиляции в зависимости от размера дома и убедитесь, что проверенная скорость потока вентилятора соответствует этому требованию.
  12. Проверьте работу вентилятора для определения скорости потока с помощью вытяжного шкафа, проточной сетки, анемометра (в соответствии с процедурами AABC, NEBB или ASHRAE) или другим эквивалентным методом. Вентиляторы для ванной обычно оцениваются по тому, сколько кубических футов в минуту вентилятор будет выдыхать при заводских настройках.Использование воздуховодов, выбор концевой заделки и установка могут привести к уменьшению измеренных кубических футов в минуту ниже заводского номинального значения. Чтобы гарантировать, что установленный вентилятор вырабатывает правильное количество кубических футов в минуту, EPA рекомендует подрядчику установить вентилятор с номинальной мощностью, превышающей требуемое измеренное количество.

Дополнительная информация

  • Вытяжная система — это один или несколько вентиляторов, которые удаляют воздух из здания, заставляя наружный воздух поступать через вентиляционные отверстия или обычные пути утечки через ограждающую конструкцию здания.Примеры включают вытяжные вентиляторы для ванн, вытяжки и вытяжные / вентиляционные отверстия сушилки для одежды.
  • Под ванной обычно понимается любое помещение, в котором есть раковина (унитаз) и туалет (унитаз), ванна, душ или аналогичный источник влаги.
  • Регулятор влажности может быть отдельным компонентом вытяжного вентилятора и, как правило, не требуется, чтобы он был встроенным.
  • В ванных комнатах, отсеках санузлов и других подобных помещениях должна быть предусмотрена общая площадь остекления в окнах площадью не менее 3 квадратных футов, половина из которых должна открываться.Исключение: Застекленные зоны не требуются там, где предусмотрено искусственное освещение и система механической вентиляции.

Самый простой способ вентилировать сантехнику в ванной | Руководства по дому

Гленда Тейлор Обновлено 6 декабря 2018 г.

Ни одна сантехническая система для ванной комнаты не обходится без вентиляции. Когда вы промываете комод или осушаете ванну, сточные воды выталкивают существующий воздух в трубы и могут образовывать водяной затвор, если дополнительный воздух действительно ослабляет эффект вакуума.У вас есть несколько вариантов вентиляции группы ванных комнат, некоторые из них проще, чем другие, но все они должны соответствовать местным строительным нормам. Стандартный водопровод работает по системе самотечного потока, при этом сточные воды выходят через наклонные трубы, а воздух фильтруется через вентиляционные трубы.

Вентиляция умывальника

В новом строительстве самый простой способ вентиляции группы ванных комнат обычно заключается в установке одной вертикальной вентиляционной трубы за раковиной. Это работает до тех пор, пока все сантехнические устройства соединяются с основной линией слива в полу в пределах 6-10 линейных футов от слива раковины.Местные строительные нормы и правила регулируют максимальное расстояние подключения сантехники для вентиляции. Поскольку стандартный слив для раковины выходит через стену за раковиной, он находится выше, чем слив для ванны, душа и туалета, что делает его оптимальным местом для вентиляции. Когда вентиляционное отверстие, соединяющее одну сантехнику, служит вентиляционным отверстием для других, это называется «влажной вентиляцией». Поскольку размер водосточной трубы, конфигурация приспособлений и расстояние — все это играет важную роль в успешной вентиляции, только опытный сантехник должен разрабатывать схему сброса и вентиляции.

Основы вентиляции

Старомодный метод вентиляции предусматривал отдельную вентиляционную трубу для каждого приспособления, но это привело к тому, что через крышу выходило несколько вентиляционных труб. Сегодня сантехники комбинируют вентиляционные отверстия, и даже в доме с четырьмя или более ванными комнатами обычно есть только одна основная труба для вентиляции и грунта, которая выходит из крыши вверху и изгибается, образуя горизонтальный слив канализации внизу. Хорошая компоновка слива, сточных вод и вентиляции учитывает конфигурацию ванной комнаты, прачечной и кухни при планировании места расположения основной трубы для вентиляции и почвы и того, как каждый слив и вентиляция будут соединяться.Дренажные трубы имеют наклон вниз и соединяются с дымовой трубой, в то время как вентиляционные трубы выходят вверх и встречаются со штабелем выше на линии, часто на чердаке. Основное правило заключается в том, что вентиляционное отверстие не должно подключаться к дымовой трубе ниже, чем сливное соединение.

Отдельные вентиляционные отверстия

Иногда просто невозможно вентилировать только раковину, может быть, потому что душ или ванна находятся слишком далеко, или, может быть, потому что водосточная труба одного приспособления не соединяется с основной водосточной трубой ванной комнаты, которая обычно является линией убегает от комода.В этом случае необходима дополнительная вентиляция. В новом строительстве сантехник установит отдельное отверстие для любого сантехнического оборудования, в котором не используется отверстие для умывальника. Если у приспособления есть своя вентиляционная линия, она будет проходить вертикально к чердаку и, если возможно, вяжется с вентиляционно-почвенной трубой. В противном случае необходим отдельный выход на крышу. В качестве альтернативы вентиляционная труба может выходить из дома через внешнюю стену, при этом отверстие закрывается вентиляционной пластиной.

Механические вентиляционные отверстия, воздуховыпускные клапаны и передовые методы

В случае реконструкции не всегда возможно установить вертикальные вентиляционные отверстия через готовые стены, хотя это должен быть первый вариант.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
