Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание

1. Основные сведения о терморегуляторе для теплого пола
2. Подготовка к работе
3. Нюансы монтажа разных видов терморегуляторов
4. Полезная информация об электропроводах
5. Ключевые положения техники безопасности
6. Поэтапная инструкция по монтажу регулятора
7. Видео – Установка терморегулятора теплого пола

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчикТемпературный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемыйКлассический вариант комнатного терморегулятора для теплого пола с выносным датчиком температурыТерморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

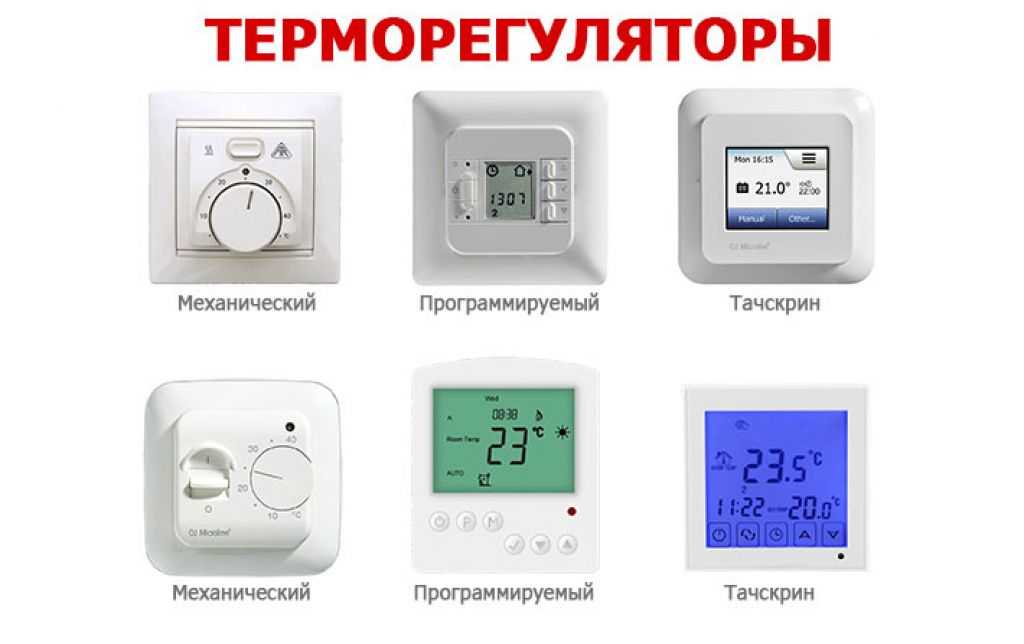

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Параметры	Пояснения
Конструкция термостата	В продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управления	Производители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможности	Ранее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см.

Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика – размещение в гофротрубкеУстановка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

• перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
• не включайте в электросеть разобранное устройство;
• не используйте регулятор при температуре выше +40 и ниже -5;
• не допускайте запыления термостата;
• не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
• не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
• не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегуляторомШтроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

Монтаж установка и подключение терморегулятора теплого пола ➦ ЭлектроДруг Одесса

главная / блог компании

В подключении терморегулятора теплого пола нет ничего сложного. Но нужно в точности следовать инструкции и соблюдать схему выполнения этой работы. Кроме того, подключение необходимо производить при выключенном электричестве – этого требуют правила безопасности.

Рекомендации по монтажу терморегулятора

Перед устройством теплых полов выбирают место, где будет находиться терморегулятор, не забывая и про внешний датчик температуры пола, который размещается минимум на 40 см вглубь теплого пола. Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то температурный датчик устанавливают с ее изнаночной стороны.

Терморегулятор предназначен для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне терморегулятор располагается в месте, недоступном случайному действию брызг.

Высота установки терморегулятора должна находиться в пределах 0,4…1,7 м от уровня пола (при установке терморегуляторов со встроенным датчиком температуры воздуха рекомендуемая высота — от 80 см)

Терморегулятор монтируется в стандартный подрозетник диаметром 60 мм, с помощью монтажных винтов.

Как выбрать терморегулятор для теплого пола

Для монтажа терморегулятора необходимо:

• при помощи перфоратора с коронкой, проделать в стене отверстие под подрозетник (для удобства последующего монтажа желательно выбирать глубокий подрозетник) и
  вертикальную штробу под провода питания (от вводного щитка) и датчик;
• подвести провода питания системы обогрева и датчика до подрозетника;
• выполнить соединения согласно данного паспорта;
• закрепить терморегулятор в монтажной коробке.

Монтаж датчика должен быть выполнен так, чтобы была возможность беспрепятственной его замены в будущем. От монтажной коробки с терморегулятором монтажная трубка (металло-пластиковая трубка Ø 16 мм) заводится в зону, обогреваемая примерно на 0,5 м. Изгибы и длина трубки должны обеспечить беспрепятственное перемещение датчика.

Конец трубки, вводимый в зону, которая обогревается, нужно тщательно загерметизировать, чтобы избежать попадания раствора, например, изолентой. Датчик вводят в трубку после затвердевания стяжки.

Терморегуляторы для теплого пола

Какой силовой кабель надо для теплого пола

Терморегулятор подключается стационарно, запитываясь напрямую от электрощита (рекомендуем) или через уже имеющиеся в комнате розетки. Сечения проводов проводки, к которой подключается терморегулятор, должны быть для меди не менее 3 × 1,0 мм2. Использование кабеля с алюминиевыми жилами нежелательно.

Как выбрать питающий кабель для теплого пола

Для защиты от короткого замыкания в цепи нагрузки необходимо перед терморегулятором установить автоматический выключатель (АВ), номиналом не более 16 А. Он устанавливается в разрыв фазного провода.

Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения), особенно при монтаже теплого пола во влажных помещениях. Для работы УЗО экран нагревательного кабеля необходимо заземлить (подключить к защитному проводнику РЕ) или, если сеть двухпроводная, необходимо сделать защитное зануление (экран подключить к нулю перед УЗО). О необходимости УЗО можно прочесть отдельную статью.

Подключение через контактор

Одно из условий долговременной работы терморегулятора — коммутация тока терморегулятором не более 2/3 максимального тока, указанного в паспорте. Если ток превышает 2/3 максимального тока, указанного в паспорте, то необходимо нагревательный кабель подключить через контактор (магнитный пускатель, силовое реле), который рассчитан на данный ток. Это условие вызвано риском повышения напряжения более 230 В. В случае роста напряжения, повышается и мощность нагрузки.

Подключение теплого пола к терморегулятору через контактор

Схема подключения терморегулятора

• Терморегулятор монтируется и подключается после установки и проверки нагрузки (теплого пола).
• Перед началом работы отключите электричество с помощью вводного автомата защиты.
• Будем считать, что у нас уже заложены все основные провода от теплого пола («холодный конец», провод от датчика) и силовой кабель от вводного электрощитка.

Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

Вне зависимости от вида терморегулятора принцип подключения примерно одинаковый. Есть небольшие отличия в подключении разных типов нагревательного кабеля.

1. Подключение двухжильного нагревательного кабеля

Экран нагревательного кабеля предполагается занулить. Если у Вас в квартире сеть TN-C-S, то экран нужно не занулять, а заземлять. Иначе, если у Вас в щитке установлено УЗО, то оно будет срабатывать ошибочно.

На некоторых моделях терморегуляторов уже установлена клемма заземления РЕ, что значительно ускоряет процесс монтажа.

2. Для одножильного нагревательного кабеля

Таким образом, монтаж и подключение терморегулятора теплого пола выглядит не так уж и сложно.
