Как подключить телефонную розетку в 2, 4 провода, внутренней разводкой

Телефонные розетки используются как средство коммутации телефона с телефонными линиями или их отдельными направлениями. Они дают возможность быстро отсоединить телефонный аппарат от линии перенести его в другое помещение и быстро подключить. С появлением беспроводных радиотелефонов необходимость разветвление телефонной сети отпало. Но розетки для телефонов остаются, востребованы для подключения базового блока и интернет модемов. В статье расскажем, как подключить телефонную розетку, рассмотрим их виды и способы установки.

Содержание

1. Виды телефонных розеток
2. Особенности подключения телефонных розеток
3. Подключение старых аппаратов к розетке РТШК-4
4. Подключение новых розеток с коннектором типа RJ
5. Особенности подключения телефонных розеток Legrand
6. Особенности подключения и фиксации проводов с коннекторами
7. Подключение коннектора к кабелям без кримпера, подручными инструментами
8. Установка телефонных розеток и прокладка линий в квартире или офисных помещениях
9. Основные ошибки при монтаже
10. Часто задаваемые вопросы

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

• РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

• RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.

Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом. В принципе при хорошем зрении это видно визуально во внутренней части коннектора.

• RJ-14 — эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
• RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
• Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

В классическом варианте для подключения обычного телефонного аппарата используются розетки с коннекторами RJ-11 или RJ-12 с двумя проводами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

• Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
• Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Особенности подключения телефонных розеток

Для старых дисковых или кнопочных телефонов можно поставить розетку марки РТШК-4 так как в них не предусмотрены гнезда для соединения с коннекторами серии RJ.

Схема подключения РТШК-4 к линии и вилки к аппарату

Для этого не требуется особых навыков, достаточно понять простую схему подключения и уметь пользоваться простой отверткой.

Подключение старых аппаратов к розетке РТШК-4

Для возможности подключения к одной линии параллельно двух телефонных аппаратов, один из которых современного образца рекомендуется установить комбинированную розетку, в которой соединения РТШК-4 и RJ стандарта. Розетка имеет четыре контакта, линия подключается к двум правым, аналогично к двум правым контактам вилки подключается провод от телефонного аппарата. Внутри корпуса соответствующие контакты соединены с перемычками с разъемом RJ.

Подключение новых розеток с коннектором типа RJ

Независимо от марки коннектора RJ12,14 или другой методика подключения остается одинаковой. По умолчанию для телефонных линий в коннекторах используются два центральных контакта 3 и 2- ой.

Схема подключения коннекторной розетки к телефонной линии

Для второй линии с четырьмя проводами подключают 1 и 4 контакты. Полярность обычно не учитывают, современная аппаратура автоматически адаптируется, но на всякий случай рекомендуется соблюдать при подключении. Плюсовой провод на телефонной линии по правилам должен быть с красной изоляцией, отрицательный зеленый, иногда эти требования не выполняются. Линия может быть проложена плоским двухжильным проводом без цветовой маркировки, поэтому надо проверять мультиметром.  Читайте также статью: → «Проверка цепей мультиметром или тестером».

Совет №1. В целях безопасности подключение и зачистку изоляции проводов линии АТС лучше проводить в сухих монтажных перчатках или в тонких резиновых. Это исключает поражение электрическим током во время сигнала вызова в телефонных сетях, напряжение в этот момент достигает 120 Вольт.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

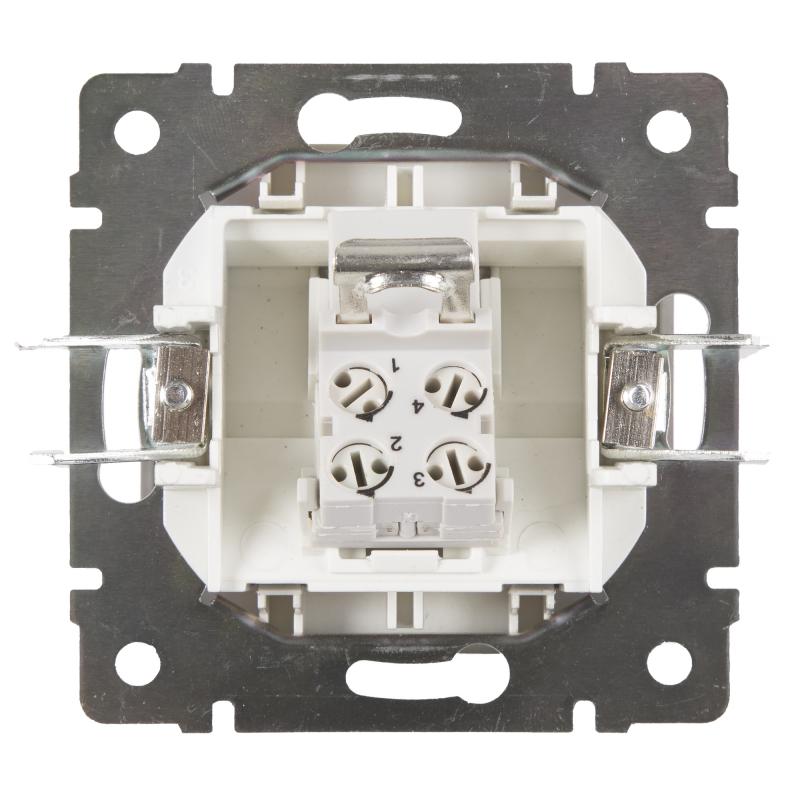

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влаги	IP 20
Способ установки	Со скрытой проводкой
Цвета	белый, алюминий или под слоновую кость
Материал	поликарбонатовая
Количество розеток коннекторов	1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А	20 – 32 А
напряжение	250 В
Частота процессора	4-2400 МГц
Огнеупорность	650° C в течении 0. 5 минуты
Интервал Температура эксплуатации	5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются. При выборе, внимание обращают на:

• Количество коннекторов;
• Способ установки, наружная или накладная;
• Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
• Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Неплохие изделия серии REONE делают отечественные производители, их электрические параметры практически не отличаются от Легранд. остальные характеристики вполне устраивают отечественного покупателя по цене и качеству.

Характеристики телефонных розеток серии Reone:

Вес	Не более 100 гр
производится	Россия
Материал	Поликорбанат, алюминий
Марка	Reone
Цвет	белый
Способ установки	накладная
Количество коннекторов	1
Степень защиты	IP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

Подключение розеток, в корпусе которых коннекторы осуществляется быстро, но требует специального инструмента. Для обжима на концах кабеля контактов в коннекторе используются специальные плоскогубцы (Кримпер). Читайте также статью: → «Технология обжатия сетевого кабеля». Есть кримперы с гнездами под разные размеры коннекторов, в нашем случае используются стандарты RJ-11 или RJ-12 с четырьмя каналами для укладки проводов. Присоединения коннектора осуществляется в следующей последовательности:

• Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
• Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
• Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0. 5 см, если она выступает надо подрезать провода и вставить снова;
• Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.

Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты. Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

• Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
• Плоской отверткой последовательно вдавливаются все контакты;
• Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

• Телефонные;
• Телевизионные;
• Электрические на 220В.

Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм² Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0. 4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Основные ошибки при монтаже

• Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
• Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
• При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
• При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
• Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Оцените качество статьи:

Как подключить телефонную розетку: схема и этапы установки

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Содержание статьи:

• Конструктивные особенности телефонной розетки
• Старые и современные стандарты устройств
• Схемы монтажа и способы подключения
• Порядок подключения телефонной розетки
  • Этап #1: Проведение подготовительных работ
  • Этап #2: Зачистка концов жил
  • Этап #3: Подключение проводов розетки
• Выводы и полезное видео по теме

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

• Корпус – выполнен из диэлектрического материала (керамики или пластика).
• Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
• Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При , факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений

Фото из

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

Внутреннее устройство телефонной розетки

Схема подключения розетки с двумя разъемами

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

• открытый – предполагает установку накладным способом;
• закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и .

Из инструментов для проведения работ необходимо подготовить:

• строительный уровень;
• кроссировочный нож;
• вольтметр;
• отвертку;
• кусачки;
• графитный карандаш;
• защитные перчатки;
• двухсторонний скотч;
• перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Как установить телефонную розетку

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Вопросы безопасности

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Современные беспроводные телефонные системы в значительной степени устранили необходимость оборудовать ваш дом множеством телефонных розеток, поскольку центральная телефонная розетка теперь может служить единым блоком передатчика/сообщения, который посылает сигналы на несколько беспроводных удаленных телефонов, которые можно использовать в любом месте дома. И сейчас во многих домах вообще нет стационарных телефонов, а вместо этого используются только мобильные телефоны. Когда-то в домах было обычным делом иметь телефонную розетку в каждой комнате; в сегодняшних домах их может вообще не быть.

Есть несколько случаев, когда вам может понадобиться установка телефонной розетки:

• Если в вашем доме все еще есть стационарный телефон, иногда необходимо установить дополнительные телефонные розетки, жестко подключенные к основной телефонной системе.
• В очень больших домах беспроводные приемники могут иметь проблемы с приемом сигналов от одного передатчика. В этих случаях решение часто состоит в том, чтобы проложить телефонные кабели в удаленных местах и ​​установить розетки в других комнатах, которые могут служить их собственными передатчиками.
• Также возможно, что вам может понадобиться заменить основную телефонную розетку, которая обслуживает центральный беспроводной передатчик, если она изнашивается.

К счастью, вы можете установить телефонную розетку самостоятельно, так как этот все более редкий проект «сделай сам» по-прежнему довольно прост в исполнении.

Прежде чем начать

В старых телефонных установках телефонный кабель обычно имеет четыре провода малого сечения внутри внешней оболочки: красный, зеленый, черный и желтый.

Если вы протягиваете линию в другую комнату или другую часть дома, вы можете продолжать использовать этот тип кабеля или использовать более новый кабель для передачи данных категории 3 или 5 (Cat-3 или Cat-5), который также имеет несколько проводов, но с другой цветовой схемой. Кабель Cat-3 или Cat-5 работает так же хорошо, как и старый кабель для телефонной связи, и гораздо лучше работает для передачи данных (например, для интернет-соединения DSL). С любым типом кабеля, как только кабель проложен к гнезду, проводка гнезда — это простой вопрос подбора правильных цветов проводов.

В нашем проекте предполагается, что телефонный кабель к новому местоположению разъема уже установлен. Прокладка телефонного кабеля, как правило, представляет собой простой процесс, при котором провода на одном конце кабеля сначала подключаются к соответствующим винтовым клеммам на основной телефонной клеммной колодке. После того, как кабель проложен через стены или под полом к ​​новому месту, завершение работы обычно сводится к подключению проводов к новому разъему с использованием той же цветовой маркировки.

Прокладка телефонного кабеля через готовые стены использует многие из тех же методов, которые используются для прокладки кабеля электрической цепи, но работа значительно проще, поскольку телефонный кабель довольно мал и гибок.

Вопросы безопасности

По телефонным проводам внутри вашего дома проходит электрический ток очень низкого напряжения, и, как правило, с ними вполне безопасно работать, не отключая питание. Фактически только телефонная компания может отключить питание телефонной системы. Но на всякий случай не работайте с проводкой телефона мокрыми руками или стоя в воде.

Нужна дополнительная помощь? Поговорите со специалистом по установке телефонных розеток

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Плоскогубцы с тонкими губками

Материалы

• Телефонная розетка
• Шурупы по дереву или шурупы для гипсокартона

Как установить телефонную розетку

Ель / Кевин Норрис

1. Снимите внешнюю оболочку

   С помощью инструментов для зачистки проводов зачистите от 2 до 3 дюймов внешней оболочки телефонного кабеля.

   Четырехжильный кабель старого образца можно зачистить с помощью прорези 10 калибра на инструментах для зачистки проводов. Вращайте стриппер по мере необходимости, чтобы разрезать оболочку по всему периметру, стараясь не порезать изолированные провода внутри кабеля. Стяните отрезанный кусок оболочки с конца кабеля, чтобы обнажить внутренние провода.

   В качестве альтернативы некоторые телефонные кабели имеют шнур внутри, который снимает оболочку, когда вы тянете ее назад. В этом случае начните с снятия лишь небольшого количества оболочки с помощью инструментов для зачистки проводов, а затем с помощью натяжного шнура обрежьте оболочку на 2 – 3 дюйма. Обрежьте часть обшивки, используя кусачки на съемниках или кусачки.

   Ель / Кевин Норрис

2. Раскрутите и зачистите отдельные провода

   Раскрутите отдельные провода внутри кабеля друг от друга. Снимите от 1/2 до 3/4 дюйма изоляции с каждого провода, который вам нужен, используя прорезь калибра 20 или 22 на инструментах для зачистки проводов.

   Во многих случаях вам потребуется зачистить только два провода, если вы устанавливаете стандартную телефонную линию с одной линией. Вторая пара проводов используется, если вы устанавливаете вторую линию, например, вторую линию голосового телефона. Часто телефонный провод или провод категории 3-5 можно зачистить, сжимая изоляцию отдельного провода острогубцами и перемещая плоскогубцы к концу провода, после чего изоляция сразу снимается.

   Затем определите отдельные провода, которые вы будете использовать:

   Старый четырехжильный кабель:

   • Линия 1 (основная телефонная линия): красный и зеленый
   • Линия 2 (дополнительная линия): черный и желтый

   Кабель категории 3 или 5:

   • Линия 1 (основная телефонная линия): сине-бело-синяя с полосой
   • Линия 2 (дополнительная линия): оранжево-бело-с оранжевой полосой

   Ель / Кевин Норрис

3. Установите монтажную пластину

   Снимите крышку с передней части телефонного разъема, открывая монтажную пластину и отверстия для крепежных винтов. Если телефонный кабель был проложен внутри стены, проденьте его через отверстие в пластине, расположив пластину напротив стены над отверстием для доступа. Если телефонный кабель монтируется на поверхность, например, на переднюю часть плинтуса, кабель обычно вставляется через паз сбоку телефонного разъема.

   Прикрепите пластину к стене, молдингу или другой конструкции с помощью отвертки и небольших шурупов по дереву или шурупов для гипсокартона. Некоторые телефонные розетки могут иметь самоклеящиеся полоски для крепления пластины к стене, но если этот тип разъемов также имеет отверстия для винтов, рекомендуется усилить установку винтами.

   Ель / Кевин Норрис

4. Соедините провода

   Подсоедините зачищенные провода телефонного кабеля к соответствующим винтовым клеммам на разъеме. Используйте следующие комбинации цветов проводов, которые идут вместе для телефонной розетки (каждая клемма разъема идентифицируется по цвету предварительно подключенного к ней провода):

   Старый четырехжильный кабель:

   • Линия 1 (основная телефонная линия): красный провод к красной клемме; зеленый провод к зеленой клемме
   • Линия 2 (вторичная линия): черный провод к черной клемме; желтый провод к желтой клемме

   Кабель категории 3 или 5:

   • Линия 1 (основная телефонная линия): синий провод к красной клемме; провод бело-голубой полосы к зеленой клемме
   • Линия 2 (вторичная линия): оранжевый провод к желтой клемме; белый с оранжевой полосой провод к черной клемме

   Для подключения проводов ослабьте винты каждой клеммы с помощью отвертки.

   Оберните оголенный медный конец провода вокруг винта по часовой стрелке с помощью острогубцев. Затяните винт, чтобы закрепить провод. Изоляция провода должна только касаться винтовой клеммы, и не должно быть лишнего оголенного провода, выступающего из винта.

   Ель / Кевин Норрис

5. Переустановите крышку

   Установите крышку на монтажную пластину домкрата. Некоторые крышки крепятся винтом; другие просто встают на место. Подключите телефон к разъему, чтобы убедиться, что линия работает правильно.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• В некоторых новостройках или умных домах могут не быть установлены телефонные розетки, если вы не попросите их. Если в вашем доме нет телефонной розетки и вы не хотите устанавливать ее самостоятельно, обратитесь в местную телефонную компанию, и они помогут вам с установкой телефонной розетки. Телефонный провод низковольтный, поэтому вы также можете воспользоваться услугами электрика.

  В зависимости от того, где вы живете, эта услуга может стоить примерно от 100 до 250 долларов или выше для сложных установок.

• Два распространенных типа телефонных разъемов называются RJ-11 и RJ-45 (RJ означает зарегистрированный разъем, обозначение FCC). RJ-11 — это базовый разъем, который используется для одиночной телефонной линии и для коммутируемого подключения к Интернету. RJ-45 немного отличается тем, что имеет большую пропускную способность и используется для кабелей Ethernet. Другие типы телефонных разъемов и штекеров доступны в разных размерах и используются в качестве разъемов для аудиосистем (например, усилителей и динамиков).

• У вас есть возможность установить накладной плинтус (для неметаллических плинтусов) или настенный домкрат в комнате, где вам понадобится домкрат.

• Вам не нужна телефонная розетка для кабельного, оптоволоконного или спутникового доступа в Интернет. Единственный случай, когда вам может понадобиться телефонная розетка для доступа в Интернет, — это если у вас есть коммутируемый или комбинированный телефон и DSL (цифровая абонентская линия). Нередко эти услуги по-прежнему доступны в сельской местности. Однако, если вы хотите преобразовать существующие телефонные разъемы для подключения кабелей Ethernet для более быстрого подключения к Интернету, вам могут потребоваться услуги электрика.

ПРОВОДКА ТЕЛЕФОННЫХ РОЗЕТОК – КАК ЭТО СДЕЛАТЬ

На этой странице описывается, как подключать телефонные розетки в Великобритании только. Как и во всех электромонтажных работах, если вы не обучены или не имеете опыта в таких вопросах рекомендуется обратиться за помощью к профессионалу. Розетки

могут быть установлены только на новую систему вилок и розеток. Если ваши телефоны подключены к разъему, как показано на рисунке ниже, тогда вы необходимо связаться с вашим поставщиком услуг обмена, чтобы иметь главный сокет установлен. Вы можете подключать только Master Socket.

Имейте в виду, что основные сокеты со временем обновляются и могут не быть упомянутым на этой странице. Пожалуйста, свяжитесь с поставщиком, если вам требуется Дополнительная информация.

Инструменты
Вам также потребуются инструменты для подключения розетки, и они должны быть в хорошем состоянии. состояние. Необходимые инструменты:

Молоток для иголок
Маленькая отвертка
Бокорезы
Длинногубцы
Нож
Krone Insertion Tool — купите на Ebay — НЕ ДЕЛАЙТЕ купи дешевую пластиковую проволоку вставщик.
Защитные очки

Планирование
Прежде чем начать, спланируйте маршрут кабеля. Розетки провода от Мастера а затем следовать от сокета к сокету.

Если вы подключаетесь к 1-му этажу, подумайте о том, чтобы выйти наружу — обычно через переднее окно — вверх по стене — и в окно спальни. Это потому что прокладка кабеля вверх по лестнице, как правило, является проблемой и требует прокладки кабеля поверх многочисленные двери.

Не залезайте под ковры и не прокладывайте кабели за дверями. Вершина плинтус — хорошее место для начала.

Помните, что телефонные кабели обычно имеют трехметровый кабель.

Установка розетки
Если розетки устанавливаются после постройки дома, то монтируются на поверхности являются лучшим вариантом. Они должны быть прикреплены к стене или плинтусу. с соответствующими креплениями. Всегда надевайте защитные очки при сверлении.

ПРЕДУПРЕЖДЕНИЕ — Прежде чем прикрепить розетку к стене, убедитесь, что вы выбрали положение, в котором вы не заденете скрытые трубы или электрические кабели. Проверьте с помощью кабельного локатора — купите в магазине «Сделай сам».

Не забывайте держать розетки на достаточном расстоянии от пола, чтобы избежать повреждения оборудованием для уборки полов и чтобы кабель можно было аккуратно вывести из коробки с розетками и надеть на нее. к плинтусу.

После того, как вы определились с расположением разъемов, аккуратно вырежьте подходящее отверстие для ввода кабеля сбоку или в основании каждого разъема с помощью острого ножа.

Установите розетки на место с помощью двух винтов и пластиковых дюбелей, поставляемых с каждой розеткой. Крепежные отверстия коробки розеток имеют прорези, что позволяет регулировать их по горизонтали и вертикали перед полной затяжкой винтов.

Кабели
В проводке домашнего телефона используется кабель, содержащий 6 одножильных проводников диаметром 0,5 мм. Важно, чтобы использовался провод такого размера, иначе хорошее электрическое соединение не может быть гарантировано, и в будущем могут возникнуть проблемы с системой.
Никогда не используйте многожильный провод, сетевой кабель или провод звонка.

Протяните кабели к гнездам удлинителей в соответствии с вашим планом. Пропустите кабель через каждое входное отверстие в гнездовой коробке и оставьте около 200 мм (8 дюймов) свободного кабеля в гнезде.

ПРЕДУПРЕЖДЕНИЕ. работы или повреждения системы и должны быть заменены, не заклеены.

На прямых участках легче закрепить кабель на одном конце троса, туго натяните кабель, закрепите другой конец, а затем вставьте промежуточные планки с интервалом примерно 300 мм (12 дюймов).

Вы также можете использовать две скобы, как показано, чтобы аккуратно удерживать изгиб кабеля на месте, а не одну скобу на изгибе.

Прямые участки	Крепление к углам

Подключение розеток
Старт на последнем сокете и заканчиваем на главном сокете. Для каждого кабеля в каждой розетке отрежьте оболочку на конце кабеля примерно на 13 мм. (1/2 дюйма) парой бокорезов и обнажите белый нейлоновый шнур.

Захватите трос с длинными плоскогубцами (оберните шнур вокруг наконечники, если он выскальзывает) и сильно потяните вниз, оголив провода примерно на 50 мм (2 дюйма).

Затем срежьте ненужную оболочку бокорезами. Не удаляйте ПВХ-изоляцию с самих проводов.

Закрепите аккуратно прикрепите кабельную оболочку к креплению кабеля на лицевой панели розетки с помощью нейлоновой стяжки, поставляемой с розеткой. Проденьте стяжку через прорезь/отверстие в задней части лицевой панели. Поместите кабель на место и затяните стяжку ( см. схему ниже).
Н.Б. Способы крепления кабеля могут различаться в зависимости от производителя розетки.

Разложите отдельные провода так, чтобы вы могли различать цвета. Первый идентифицированный цвет является основным цветом пластиковой изоляции, второй цвет печатается поверх первого; например, Зеленый/белый означает зеленую основу, белое наложение, Белый/зеленый означает белое основание, зеленое наложение.

В каждой розетке проводка ДОЛЖНА быть подключена следующим образом:

Белый/оранжевый	4	—	3	Оранжевый/Белый
Белый/Синий	5	—	2	Синий/белый
Белый/зеленый	6	—	1	Зеленый/Белый

ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что вы правильно соблюдаете цветовую кодировку. Неправильная проводка может привести к неправильной работе или повреждению системы.

Концевая заделка проводов
Для надежной заделки не требуется зачистка проводов или пайка.

Инструмент Krone (IDC — Insulation Displacement Connector) или дешевая пластиковая проводка инструмент будет использоваться для подключения проводов к розетке.

ВАЖНО! Не пытайтесь вставлять провода ничем, кроме надлежащего инструменты. Всегда надевайте защитные очки при использовании инструментов IDC, так как концы проводов могут отлетать.

Крепко поддерживайте лицевую панель гнезда и держите инструмент вертикально, следя за тем, чтобы «лезвие» инструмента было правильно закруглено. Это важно, так как не только инструмент будет поврежден, но и провод не будет правильно заделан, если инструмент используется неправильно. Рекомендуется сначала потренироваться, поместив инструмент IDC на клемму без провода. В правильном положении инструмент легко скользит до фаски пластикового изолятора на клемме.

Оставив небольшой провис на проводе, поместите провод, который нужно заделывать, в соответствующий слот клеммы. Установите инструмент на место. Сильное вертикальное давление на инструмент вдавит провод в вилку разъема, и соединение будет выполнено. Вы услышите, как он встанет на место. Затем удалите лишний провод за разъемом с помощью боковых кусачек. На картинке показан дешевый электромонтажный инструмент, если используется версия Krone, то сторона с ножницами находится в углублении (показано справа на картина). Инструмент Krone также автоматически отрезает запасной провод.

Если к розетке должны быть подключены два кабеля, второй провод необходимо вставить в тот же разъем. Каждый провод должен быть вставлен отдельно, а не оба сразу. Убедитесь, что провода полностью вставлены в вилку разъема, один над другим. Розетка рассчитана максимум на два кабеля.

Если два провода должны быть подключены к одной и той же клемме, убедитесь, что цвета проводов каждого кабеля совпадают.
