Установка розеток на кухне: как сделать правильно и потом не переделывать

схемы расположения и установка своими руками

Самым активным потребителем электричества в доме или квартире является кухонная техника. Поэтому важно, чтобы все розетки на кухне были расположены правильно. Это обеспечит удобство использования и защитит. Ведь одна неверно установленная розетка может принести много негативных последствий, в том числе, стать причиной пожара.

Мы ознакомим со всеми применяемыми в настоящий момент вариантами устройства силовых точек и видами электроустановочных изделий. У нас скрупулезно изложены технологии монтажа и перечислены распространенные ошибки, которые может допустить неопытный мастер.

Заинтересованным посетителям мы предлагаем лучшие схемы расположения. С учетом представленной информации вы без проблем справитесь с выбором места и устройством розетки. Текст дополнен иллюстрациями и видео-инструкциями.

Содержание статьи:

• Особенности использования кухонных розеток
• Разновидности розеток для кухни
• Лучшие варианты размещения
• Подробные инструкции по монтажу
• Основные ошибки в размещении розеток
• Выводы и полезное видео по теме

Особенности использования кухонных розеток

Количество точек подключения к электросети зависит от размеров кухонного помещения и функций, которые оно будет выполнять. В совсем маленьких кухнях проблематично разместить большое количество электроприборов.

Помещения же большей площади дают возможность разгуляться фантазии и желаниям хозяйки дома/квартиры.

Производители розеток предлагают cтильные встраиваемые решения для кухни, позволяющие экономно использовать рабочее пространство

Вне зависимости от площади кухни, наличия электрических приборов и количества установленных розеток есть общие требования, которым они должны отвечать:

• безопасность использования;
• свободный доступ;
• качественно выполненный монтаж.

Не стоит забывать, что приготовление пищи повышает уровень влажности, а использование различной мощной техники дает высокую нагрузку на электросеть. Поэтому важно, чтобы все розетки, установленные на кухне, отвечали правилам безопасности.

Чтобы уберечь себя и своих близких от опасности, нужно располагать дополнительные блоки розеток на кухне дальше от мойки и плиты

Во-первых, нельзя их ставить над плитой и мойкой. Это правило важно соблюдать при планировке и выборе мебельного гарнитура. Если же произошли кардинальные изменения дизайна при ремонте кухни и розетка выходит прямо над плитой, то ее надо обязательно переносить. Не стоит подвергать свою жизнь опасности и надеяться, что все как-то обойдется.

Во-вторых, если так случилось, что под мойкой спрятались электрические точки для подключения кухонной техники и приборов, то их желательно расположить выше сифона. Степень защиты от влаги таких розеток должна быть не менее IP44.

В-третьих, если в квартире/доме проживают маленькие дети, то обязательно надо учитывать этот факт. Покупать лучше специальные розетки со шторками и другими вариантами защиты от детей. Также, предусмотреть такое расположение, чтобы электроточки находились выше роста ребенка.

Кухонная розетка, прячущаяся в столешнице, способна надежно укрыться от любопытного детского взгляда. Ведь с высоты роста ребенка она не видна

В-третьих, не зависимо от того, кто устанавливал розетки – вызванный специалист или все работы проводились своими силами, при подключении/отключении приборов ничего не должно болтаться, искриться и пахнуть горелой пластмассой.

В-четвертых, для каждого мощного электроприбора следует предусмотреть и точку подключения.

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

• накладные дизайнерские модели;
• встраиваемые варианты, монтируемые внутри стены;
• скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
• угловые с выталкивателем вилки или без.

Вариант реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать.

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

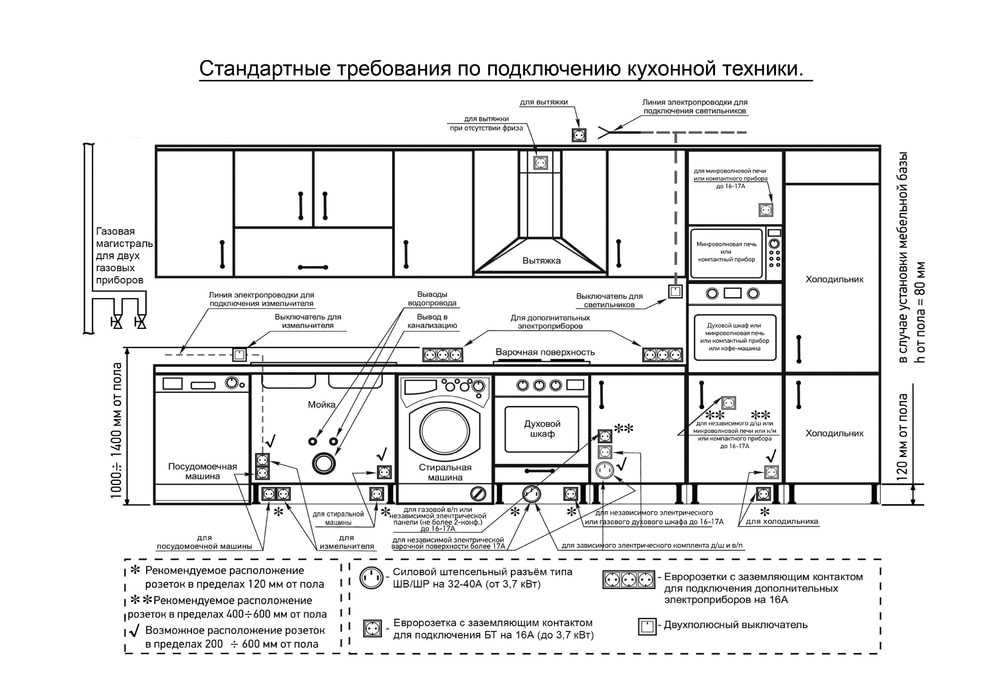

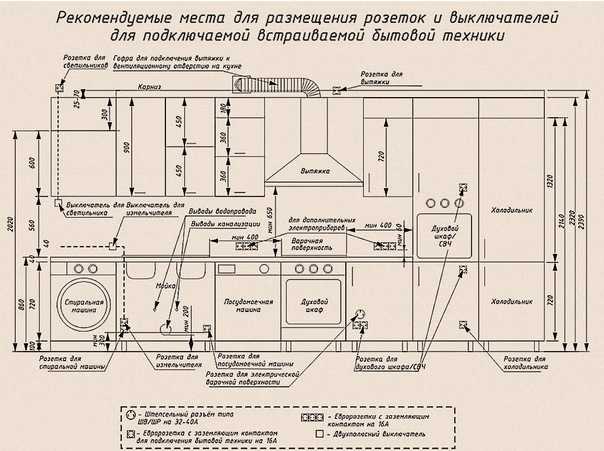

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

О том, как перенести электроточку в другое место, читайте в другой .

Подробные инструкции по монтажу

Самым важным в монтаже розеток является утверждение количества и мест расположения. Именно этот вопрос следует решить в первую очередь. Определившись с планом размещения электрических розеток на своей кухне, можно приступать к следующим работам.

Сначала предстоит выполнить разметку, указав, где конкретно и сколько розеток потребуется установить. Далее проложить . Здесь надо учитывать количество мощных потребителей энергии.

Выполняя разметку мест будущего расположения электроточек, не надо бояться четко их прорисовывать. В дальнейшем с четкими линиями намного удобнее работать

Например, бойлер, электрическая плита или духовой шкаф нуждаются в прокладывании отдельных проводов для подключения. Их большая мощность предполагает использование надежного и качественного кабеля из меди сечением 6 мм² для однофазной цепи напряжения и сечением 4 мм² для трехфазной.

Сечение провода нужно подбирать с учетом мощности приборов, которые будут подключаться (+)

При прокладывании кабеля для обязательно устанавливаются автоматические выключатели на 40 А или предохранители на 32 А. Для менее мощных потребителей электроэнергии берут медный проводник сечением 2,5 мм² и, в зависимости от суммарной нагрузки на линию, ставят защитные устройства на 16 А или 25 А.

При установке блока розеток, надо рассчитывать суммарное напряжение при одновременном подключении всех запланированных приборов

Выбирая между дешевой алюминиевой проводкой и более надежной, но дорогой, медной лучше переплатить за надежность. Медные проводники способны выдерживать большую нагрузку, что особенно актуально для кухни. Также при прокладывании питающего кабеля не стоит забывать о надежной изоляции.

Здесь важно учитывать материал стен:

• в бетонных и кирпичных стенах прорезается углубление, в него помещается питающий кабель, упакованный в гофрированную трубу из высококачественного пластика;
• для деревянных стен такой вариант будет не только неприемлем, но и чрезвычайно опасен;
• если стены обшиты гипсокартоном, то ничего резать не придется – проводка замечательно прокладывается в пустотах стен;
• еще один вариант – использовать декоративный пластиковый плинтус с кабель каналами для проводки.

Если последние варианты наиболее просты, то для прокладки скрытой проводки в бетонной стене предстоит основательно потрудиться – проделать специальные каналы для проводов. Без перфоратора или болгарки тут не обойтись. Еще понадобится специальная насадка на перфоратор, чтобы сформировать .

Плинтусы с кабель каналами сможет установить своими руками даже неопытный хозяин, ни разу не занимающийся электромонтажем

Завершив штробление стен, нужно поместить в полученные углубления питающий кабель, проведя его к местам запланированного расположения розеток на кухне. Затем предстоит очистить канал с проводкой от пыли. Теперь аккуратно заделать раствором из гипса или алебастра.

Работа по проделыванию штробы в бетонной или кирпичной стене довольна тяжелая, пыльная и потребует несколько часов у опытного мастера. Начинающему домашнему умельцу на штробление может понадобится несколько дней

Отверстия для подрозетников заполняются раствором по такому же принципу. Сначала все очищается от мусора, камешков и пыли, а в сам стакан продевается питающий кабель. Для надежной фиксации все щели между подрозетником и стеной полностью заполняют раствором из алебастра или гипса. Осталось дождаться полного высыхания.

Эти работы, при желании и наличии соответствующих инструментов, можно выполнять своими силами. Чаще всего для прокладки проводки приглашают специалистов, имеющих немалый опыт и сноровку, оставляя для себя работы по подключению розеток.

При установке подрозетников, нужно тщательно убирать лишний раствор, ведь он очень быстро засыхает

Когда выводы под установку кухонных розеток готовы, можно приступать к монтажу. Для этого надо взять инструменты, а купленные розетки сначала предстоит разобрать, сняв лицевую декоративную накладку и отделив механизм.

Используя индикаторную отвертку, следует обязательно проверить, есть ли напряжение в сети – его там не должно быть! Перед установкой розетки важно удостовериться, что все провода, с которыми предстоит работать, обесточены.

Убедившись в отсутствии тока, можно приступать к соединению розеточного механизма и проводов питающего кабеля. Для этого снимают защитную оплетку с кабеля, края каждого из 3-х проводков на расстояние 1 см от края, избавив их от изоляции.

Оголенные провода поочередно подсоединяют к механизму розетки. Каждый из проводов играет свою роль;

• желто-зеленый – это заземление. Он подключается к центральному контакту;
• синий (может быть бело-голубой) – это рабочий ноль. Его предстоит подсоединить к крайнему контакту розеточного механизма;
• третий провод может быть любого пестрого цвета – бежево-коричневый, красный, черный или просто белый. Это провод фазы, который соединяется со вторым крайним контактом.

Тип соединения зависит от используемой розетки. Он может быть пружинным, когда соединение происходит путем нажатия на специальную клавишу, или винтовым, если провода фиксируются винтовыми зажимами между пластинами.

Галерея изображений

Фото из

Запасемся парой розеток с пружинным зажимным устройством для установки по шлейфовой схеме. Подключать к одной из них будем миксер, кофемолку или блендер, ко второй телевизор

Отключим автомат, установленный перед кухонной распределительной коробкой. После отключения проконтролируем индикаторной отверткой выполнение отключения

Прокинем три отрезка провода из одного отверстия в другое. Если используются монтажные коробки, вводим провода через боковое отверстие

Обрезаем провода так, чтобы в обоих гнездах оказалось по 10 -15 см каждого провода. Бокорезами зачищаем с краю по 1 см изоляции и подключаем к клеммам попарно

Убедившись в правильности подсоединения и нахождения проводов заземления в центре, проверяем надежность фиксации и устанавливаем механизм розетки в гнездо

Механизм второй розетки точно так же подсоединяем к краям прокинутых в отверстие проводов, зачищенных от изоляции на крайние 1 см

Проверяем, насколько ровно установлены механизмы розеток, используя строительный уровень или лазерный прибор

Примеряем лицевую панель спаренных розеток к месту установки. Если все нормально, фиксируем рамку, как инструктировал производитель

Шаг 1: Подготовка розеток к электромонтажным работам

Шаг 2: Отключение напряжения в квартирном щитке

Шаг 3: Укладка проводов для шлейфового соединения

Шаг 4: Подготовка проводки к подключению парных розеток

Шаг 5: Установка правого механизма розетки в гнездо

Шаг 6: Подключение второго механизма к прокинутым проводам

Шаг 7: Проверка геометрических норм установки

Шаг 8: Установка защитно-декоративной рамки поверх механизмов

После присоединения всех проводов, нужно розеточный механизм плотно прикрепить к подрозетнику шурупами. Затем следует проверить уровнем, все ли ровно отцентрировано. Если все в порядке, можно прикручивать лицевую часть розетки и проверять качество своей работы с помощью лампочки или другого исправного прибора. Предварительно не забыв включить ток на этой линии.

С особенностями подключения электротехнической арматуры с винтовыми зажимами ознакомит следующая подборка:

Галерея изображений

Фото из

Шаг 1: Монтаж суппортов модульных розеток ABB Niessen Zenit

Шаг 2: Подсоединение проводки к механизму розетки

Шаг 3: Подключение второй розетки по шлейфовой схеме

Шаг 4: Фиксация механизмов модульных розеток

Если лампочка зажглась – установка кухонной розетки произведена успешно. В противном случае предстоит все разобрать и заново соединить, не забыв перед началом работы обесточить линию.

Врезные модели розеток также можно устанавливать своими руками. Для этого предстоит аккуратно выпиливать отверстия в столешнице или шкафу, используя специальные инструменты. В сопровождающей инструкции производитель подробно указывает, как правильно подключать и использовать его изделие.

Устанавливая лицевую часть розетки, важно не перестараться при закручивании шурупов, чтобы ничего не лопнуло

Также можно воспользоваться услугами специалистов для выполнения всех монтажных работ – это зависит от желания, навыков и имеющихся инструментов у хозяина дома/квартиры.

Нередко для мощных потребителей зарубежного производства требуется розетка с евро-разъемом. Ниже представлена последовательность работ по ее установке:

Галерея изображений

Фото из

Для подключения электродуховки и автономной варочной панели сейчас не нужно полностью переделывать проводку, достаточно подключить розетку с комбинацией обычного и евро- разъема

В комплектации накладной розетки с комбинацией стандартного и евро-разъема входит непосредственно механизм и монтажная площадка с крепежом

Разберем комбинированную розетку перед установкой. Через отделенный от устройства суппорт отметим точки крепления и просверлим в них отверстия

Дюбель-гвоздями через пробуренные отверстия фиксируем суппорт. Для крепления можно выбрать другой вариант крепежа, подходящий для материала стены

Подключаем механизм сдвоенной комбинированной розетки к пластине-платформе. Аккуратно совмещаем монтажные отверстия

Механизмы спаренных розеток нужно соединить между собой, для этого используем три перемычки на фазу, землю и ноль

Соединенные между собой механизмы розеток надо теперь подключить к силовой ветке. Фаза с нолем подключаются непосредственно к механизму, земля — к клемме, расположенной между розетками

Перед финишной установкой корпуса сдвоенной розетки проверяем надежность подсоединения контактов и установки болтов

Шаг 1: Приобретение розетки для подключения варочной панели

Шаг 2: Подготовка устройства к электромонтажным работам

Шаг 3: Сверление отверстий на стене под установку суппорта

Шаг 4: Установка металлической пластины на стену

Шаг 5: Присоединение механизма розетки к суппорту

Шаг 6: Специфика соединения механизмов розетки между собой

Шаг 7: Подключение устройства к отдельной силовой линии

Шаг 8: Установка корпуса комбинированной розетки

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности. Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище.

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Выводы и полезное видео по теме

Видео #1. Как лучше расположить кухонные розетки, а также, акцент на основных ошибках их размещения:

Видео #2. Особенности электропроводки на кухне и местах размещения розеток:

Видео #3. Наглядное видео о подключении встраиваемого блока розеток:

Видео #4. Обзор выдвижной розетки, врезаемой в столешницу:

Учитывая основные рекомендации по размещению кухонных розеток, можно спроектировать максимально удобное рабочее пространство, зону отдыха и приема пищи. Уютная кухня, где комфортно не только готовить, но и собираться за семейным ужином, может стать одним из самых любимых мест в доме. Здорово, когда нужные вещи заняли свое место и всегда находятся под рукой.

Ждем ваших рассказов о личном опыте в выборе места и установке розеток на кухне. Комментируйте, пожалуйста, в блоке, расположенном под текстом статьи. Здесь можно задать вопросы и указать на недоработки, если они были обнаружены в ходе ознакомления с материалом.

перенести без штробления, добавить во время и после ремонта

Хозяева кухонь частенько сталкиваются с проблемами подключения бытовой техники. То холодильник никак не подключить без удлинителя, то электрочайник некуда поставить. Связано это с тем, что розеток в старых квартирах «раз-два и обчелся», да и установлены они где и как попало — кто же мог предсказать такие масштабы научно-технического прогресса. Давайте разберемся, как сделать розетки на кухне с учетом использования конкретной техники, расстановки предполагаемой мебели, а также ряда других вопросов.

Содержание

• С чего начать?
  • Варочная панель и духовка
  • Холодильник
  • Стиральная и посудомоечная машина
  • Микроволновая печь
  • Вытяжка
• Рабочая поверхность
• Как установить своими руками?
• Как перенести розетку?
  • Перенос без штробления
• Монтаж электрофурнитуры
• Если розетки не работают?

С чего начать?

Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура. Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.

Для начала, подумайте, какой у вас будет фартук на кухне — к примеру, панель или плитка? От этого зависит, будет ли необходимость в установке монтажных коробок.

Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.

В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.

Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.

Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.

Совет! Вполне допустимо использование универсальной схемы, которую можно найти в сети. Единственное что потребуется — выполнить незначительную корректировку относительно привязки к стационарным электрическим устройствам.

Варочная панель и духовка

Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.

Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.

Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.

В случае установки духовки под панелью, розетки выполняют на высоте 150–180 мм от поверхности пола, рядом друг с другом. Объясняется это тем, что на этом уровне обычно располагается выдвижной ящик «под сковородки» и другую утварь, сняв который, можно обеспечить доступ к сети и кабелям.

Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.

Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.

Когда речь идет об отдельно стоящей электрической плите, то розетку желательно размещать с левой или правой стороны, за смежным корпусом. Высота ее расположения может варьироваться от 150 до 800 мм.

Холодильник

С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.

По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства. В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.

Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.

Внимание! Некоторые модели холодильных устройств изготавливаются с раздельной подачей питания на основное отделение и морозильную камеру. В этом случае следует добавить еще одну розетку. Обычно под нее закладывают провод 2,5 квадратов, фурнитуру на 16А, предназначенную для техники до 3,5 кВт мощности.

Стиральная и посудомоечная машина

Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.

Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.

Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.

Важно! Установку розетки необходимо осуществлять не менее чем в 500 мм от водопровода.

Микроволновая печь

Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.

Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.

Вытяжка

Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.

Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции. Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.

Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.

Независимо от выбранной вытяжки, для ее работы достаточно подведения провода 2,5 квадрата и, если потребуется, установка обычной розетки на 16А, 3,5 кВт.

Рабочая поверхность

Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.

Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.

Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.

Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.

Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.

Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.

Как установить своими руками?

Разобраться с правильной прокладкой проводов и установкой монтажных коробок несложно. Основные операции проводятся еще до чистовой отделки помещения.

1. Определившись с потребителями и местами установки розеток, переходят к их разметке на стенах.
2. Намечается центр, после чего коронкой на 63 мм для «подрозетника» выполняется отверстие глубиной 40–60 мм. Если специального инструмента нет — можно обойтись зубилом и молотком. Многие профессиональные электрики предпочитают работать болгаркой и перфоратором.
3. Затем можно переходить к закреплению монтажной коробки с пропущенным в нее проводом. Обычно фиксация производится посредством строительного гипса или штукатурной смеси. Допустимо применять специальный клей.
4. После «цементирования» все пустоты и щели по периметру коробки заделываются штукатуркой.

Длина выступающего провода должна быть не менее 150 мм, чтобы при подключении можно было без проблем произвести монтаж розетки или выключателя.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Монтаж электрофурнитуры

Как только будут выполнены все электромонтажные и отделочные работы, можно приступать к установке электрической фурнитуры. Отметим, что, при соблюдении определенной последовательности и техники безопасности, с поставленной задачей сможет справиться практически любой человек.

Важно! Все операции, связанные с зачисткой проводов, подключением розетки, ее монтажом необходимо выполнять только после того, как будет обесточена сеть.

Краткая последовательность действий по установке фурнитуры:

1. С конца жил провода снимается изоляция на расстоянии 10–15 мм от края (в случае с многопроволочным кабелем необходимо все жилы скрутить вместе и обжать гильзой).
2. Концы проводов (обычно их три, в том числе фазный провод, провод нулевой и провод заземления) вставляются к соответствующим винтовым или пружинным зажимам.
3. Проверяется качество контакта.
4. Излишки провода помещаются внутрь «подрозетника».
5. Розетка плотно прижимается к стене и фиксируется к монтажной коробке посредством распорных элементов с винтовой затяжкой.
6. Устанавливается декоративная планка и фиксируется винтом.

В случае с блоками на 2, 3, 4 и более розеток последовательность аналогичная, за тем исключением, что металлические монтажные рамки должны подгоняться встык и под один уровень. Идеально, если для зачистки проводов удастся найти соответствующий инструмент — стриппер, позволяющий безопасно и качественно произвести снятие изоляции. Обжатие многопроволочных кабелей производится с использованием гильз и обжимных клещей.

Внимание! Перед началом электромонтажных работ необходимо убедиться в отсутствии напряжения на фазном проводе. Сделать это можно посредством простейшей индикаторной отвертки.

Не стоит экономить на розетках — всегда необходимо приобретать варианты с заземлением (при условии, что электропроводка в квартире это предусматривает). Как минимум, в некоторых опасных ситуациях это может спасти чью-то жизнь.

После установки розетки необходимо тестером проверить не только наличие фазы, но и нуля с заземлением. Делается это элементарно, посредством поочередной проверки прибором пар «фаза+ноль» и «фаза+земля». И в одном, и во втором случае должно быть напряжение в пределах 220–240 вольт. Если это не так, необходимо искать и устранять неисправность.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

• Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

Важно! Не имея соответствующего опыта и знаний, лучше эту работу доверить квалифицированному специалисту.

• Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
• Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте. Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.

Смотрите это видео на YouTube

Расположение розеток на кухне

Смотрите это видео на YouTube

Понравилась статья? Расскажите о ней друзьям:

Как установить электрическую розетку на кухонном островке

Мастер-электрик Хит Истман решает проблему домовладельца, добавляя розетку к ее новому кухонному островку.

По Хит Истман

Поделитесь этой историей

Детали проекта

Навык

3 из 5 Умеренный

Стоимость

Менее 100 долларов США

Расчетное время

3 часа

Мастер-электрик Хит Истман отвозит нас на вызов на дом. Домовладелец объясняет, что, несмотря на относительно недавний ремонт кухни, у нее нет розеток на кухонном острове. Обнаружив, что предыдущий электрик действительно провел провода на остров, Хит выслеживает их и приступает к работе.

Как установить электрическую розетку на кухонном островке

Примечание:

В этом случае первоначальный электрик протянул провод от электрической коробки к острову и заделил оба конца в электрические коробки. Если это не так, возможно, потребуется проложить новые провода через пол к новому островку.

1. Найдите существующую электрическую коробку в островке и снимите крышку. Используйте бесконтактный тестер, чтобы убедиться, что провода не находятся под напряжением. Если они находятся под напряжением, отключите выключатель.
2. Если провода не под напряжением, они должны найти, откуда они идут. Отключите выключатели на кухне и проверьте каждую розетку бесконтактным тестером. Снимите розетки с электрических коробок и найдите лишние витые провода. В большинстве случаев это будут провода, идущие к электрической коробке на острове. Если найти источник провода сложно, возьмите напрокат электрический тонер, чтобы отследить провода до того места, где они начинаются. Найдя, размотайте провода и дайте им и розетке свисать с электрической коробки.
3. Найдите идеальное место для сосуда на острове. Обычно это будет на любом конце острова, вдали от любого места, где кто-то может сидеть, и где он не будет мешать ящикам. Поместите малярную ленту на островок в том месте, где будет сосуд, и обведите форму сосуда на малярной ленте. Убедитесь, что он отцентрирован и выровнен.
4. Просверлите отверстия в местах ушей коробки и в каждом углу, прежде чем вырезать ее с помощью вибрирующего инструмента.
5. Установите новую электрическую коробку в отверстие, закрепив ее на островке. Сделайте все необходимые выбивные отверстия, в идеале на дне новой коробки и задней части существующей коробки.
6. Используйте кусачки BX, чтобы отрезать кусок проволоки в металлической оболочке по длине. Наденьте втулку на провода и вставьте ее в металлическую оболочку. Поместите разъемы на оба конца провода, закрепив разъемы на проводах винтами. Прикрепите разъемы к электрическим коробкам с обоих концов контргайками.
7. Соедините старые провода в распределительной коробке с новыми, зачистив их концы примерно на ¾ дюйма и скрутив их вместе с помощью гайки (земля-земля, нейтраль-нейтраль и горячий-горячий). Закрепите крышку коробки.
8. Подключите розетку к новой коробке. Подсоедините заземление к зеленому винту внутри коробки, затем к зеленому винту на выходе, нейтраль к серебряному винту, а горячее к латунному. Закрепите розетку в коробке и установите на розетку накладку.
9. Вернитесь к розетке с петлей и розеткой, свисающими с нее. Зачистите концы проводов, чтобы обнажить провода. Выполните тот же процесс, подключив заземление к зеленому винту, нейтральный провод к серебряному винту и горячий провод к латунному винту. Поместите розетку обратно в коробку и снова установите накладку.
10. Подойдите к электрическому щиту и включите выключатель. Проверьте новую розетку на мощность и полярность с помощью тестера розеток. Кроме того, убедитесь, что розетка GFCI в кухонной цепи работает правильно, нажав кнопку проверки на тестере розеток.

---

Ресурсы

Хит устанавливает розетку на кухонный остров без существующей розетки. Он объясняет, что по крайней мере одна емкость необходима для любой островной или полуостровной столешницы, чтобы соответствовать коду.

После отключения питания, щелкнув выключателем на главном выключателе, Хит использует бесконтактный тестер напряжения, чтобы убедиться, что провода обесточены. Он предлагает использовать малярную ленту и электрическую коробку, чтобы создать направляющую для вырезания в шкафу с помощью колеблющегося многофункционального инструмента. Затем он использует уровень, чтобы проверить, что электрическая коробка стоит строго вертикально. Хит использует ручную дрель, чтобы завинтить электрическую коробку на место, прежде чем удалить заглушки. После того, как заглушки удалены, он пропускает провода через коробку и подключает соответствующие провода, идущие от розетки. Восстановите питание после замены крышки розетки.

Национальный электротехнический кодекс 210.52(C)(2) Островные и полуостровные столешницы и рабочие поверхности

• На первые 9 квадратных футов требуется одна розетка
• Еще одна емкость необходима для следующих 18 квадратных футов
• Для оставшихся 18 квадратных футов требуется третья розетка

---

Материалы

• Малярная лента
• Металлическая электрическая коробка
• Провод в металлической оболочке (BX)
• Кабельные соединители
• Кабельные вводы
• Проволочные гайки
• Розетка
• Крышка выпускного отверстия

---

Инструменты

Инструменты и материалы

• Отвертка

• to/3c2Ghyl»>

  Ручка для бесконтактного измерения напряжения

• Электрический мультиметр

• Электрический тонер (дополнительно)

• Тестер розеток GFCI

• Рулетка

• Карандаш

• to/3IwUhfQ»>

  Уровень торпеды

• Электродрель и бита

• Осциллирующий мультитул

• Кабельный нож BX

• Плоскогубцы с иглами

• Инструмент для зачистки проводов

• to/3z2qNDO»>

  Клещи обходчика

Установка электрических розеток на уличной кухне

Установка электрических розеток на уличной кухне

Включите питание вашей уличной кухни

Фото: hikesterson / iStock / Getty Images

Сложность

Эксперт

Не занимайтесь своими руками, если не знаете, что делаете.

Время выполнения

6 часов

4–6 часов

125–175 долларов США

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам потребуется:

ИНСТРУМЕНТЫ

• Лопата
• Электродрель с насадками
• Клещи для снятия изоляции
• Инструмент для разрыхления кабеля
• Утилита нож
• ПВХ Трубчатая резак
• Многобиточная электрическая отвертка
• Multimeter
• GFCI Tester

Средства

• Электрическая лента
9009 GFCI HUSTEAR
• СТАВО СТАВО СТАВО СТАВО СТАВО СТАВО СТАВО СТАВО СТАВО СТАВО СТАВО СТАВО СТАЛА
• .
• Труба из ПВХ
• Фитинги для трубы из ПВХ
• Цемент из ПВХ
• Выключатель панели электрического выключателя

Больше, чем просто место для гриля и стола для пикника, летняя кухня имеет все удобства, необходимые для кормления и развлечения прямо в помещении. твой задний двор. По этой причине ему нужна специальная электрическая цепь и розетки для удовлетворения сложных потребностей в приготовлении пищи.

Установку электрической розетки на летней кухне лучше поручить местному электрику . Однако, если вы обладаете навыками самоделки высокого уровня и имеете образование в области безопасности электроустановок, этот проект может стать для вас забавным испытанием. В противном случае знание необходимых шагов поможет при разговоре с профессионалами.

Подготовка к установке электрических розеток на уличной кухне

Летняя кухня украсит ваше пространство и выведет развлечения на новый уровень. Но вы должны рассмотреть следующие два фактора, прежде чем решить, сможете ли вы справиться с этим проектом самостоятельно или вам следует нанять профессионала.

Электробезопасность

Работа с электричеством и электрическими цепями опасна. Неисправные или неправильно подключенные цепи могут стать причиной домашнего пожара. По данным Центров по контролю и профилактике заболеваний , от поражения электрическим током ежегодно погибает в среднем 411 человек.

Пожалуйста, пересмотрите возможность выполнения этого проекта самостоятельно, если у вас нет знаний и образования о том, как соблюдать технику безопасности при работе с электричеством.

Разрешение на электроснабжение

Для строительства уличной кухни требуется разрешение на строительство, электромонтаж и водопровод. Нанятые электрики несут ответственность за получение того, что им нужно, и планирование последующих проверок. Если вы выполняете работу самостоятельно, вам необходимо получить ее в местном разрешительном офисе и запланировать проверки.

7 шагов по установке электрической розетки на уличной кухне

Готовите ли вы изысканную пиццу на летней кухне или готовите коктейли для соседей, вам понадобятся розетки. Выполните следующие действия, чтобы узнать, как установить розетки на открытом воздухе.

1. Планирование электрического маршрута

   Для этого проекта заранее составленный план поможет избежать разочарований в будущем.

   • Выберите место для выхода электропроводки из дома. В идеале выберите место с легким доступом как к электрической панели, так и к внутренней части внешней стены.

   • Просверлите наружную стену, чтобы установить фитинг LB.

   • Определите и обозначьте место будущей торговой точки.

   • Отметьте как можно более прямой маршрут на земле, где вы будете прокладывать электрический кабель от дома к розетке.

2. Копать траншею

   В соответствии с Национальными электротехническими нормами незащищенный кабель типа UF необходимо закапывать как минимум на 24 дюйма ниже уровня земли.

3. Установка кабелепровода и проводки

   Незащищенный кабель ультрафильтрации нуждается в защите в месте выхода из земли. Выполните следующие действия для , прокладывающего электрический кабелепровод снаружи .

   • Установите кабелепровод из ПВХ на фитинг корпуса кабелепровода LB и установите его в месте выхода проводки из дома. Трубопровод должен простираться на 18 дюймов ниже конечного уровня. Закрепите его на внешней стене с помощью хомутов для электропроводки.

   • Установите трубу из ПВХ на 18 дюймов ниже уровня земли на летней кухне и прикрепите другой конец к водонепроницаемой наружной электрической коробке.

   • Проложите кабель UF через кабелепроводы и уложите его на дне траншеи.

   • Оставьте около 6 дюймов дополнительного провода, выступающего из выходной коробки.

   • Протяните кабель через фитинг LB в дом.

   • Подсоедините кабель для кода к электрической панели. Оставьте несколько футов дополнительной проводки доступными.

4. Установка розетки

   Фото: Кристиан / Adobe Stock

   Если в вашем регионе еще не требуется использование розеток с защитой от несанкционированного доступа , мы рекомендуем установить их для этого проекта.

   • В распределительной коробке розетки откройте кабель с помощью рыхлителя и универсального ножа. Зачистите каждый конец провода примерно на 3/8 дюйма.

   • Со стороны выхода GFCI, помеченного «Линия», подсоедините черный провод к горячей стороне, белый провод к нейтральной стороне и прикрепите провод заземления.

   • Вы будете использовать сторону «Нагрузка» розетки, когда продолжите цепочку подключенных розеток.

   • Привинтите розетку на место и установите водонепроницаемую крышку.

5. Установка автоматического выключателя

   Отключение питания с помощью главного выключателя на электрощите отключает питание только автоматических выключателей. Потенциально смертельная электрическая энергия все еще присутствует в электрической панели. Будьте предельно осторожны.

   • Выключите главный выключатель питания.

   • Осторожно снимите крышку электрической панели.

   • С помощью мультиметра проверьте отсутствие электрического тока на прерывателях. Поместите один тестовый щуп на нейтральную шину и один щуп на контактный винт установленного выключателя. Продолжайте работу только при отсутствии электричества.

   • Установите новый выключатель на свободное место.

   • В соответствии с требованиями строительных норм и правил, вставьте провод и зажим разъема через внешнюю часть электрического щита.

   • Прикрепите провод заземления к шине заземления.

   • Подсоедините нейтральный провод к нулевой шине.

   • Подсоедините черный провод к новому прерывателю в месте контакта. Оставьте переключатель выключенным.

   • Снимите заглушку на передней крышке панели.

   • Установите на место крышку панели.

6. Проверка схемы

   Фото: indyedge/Adobe Stock

   Прежде чем закрывать все, давайте убедимся, что все работает.

   • Включите главный выключатель питания.

   • Включите новый выключатель.

   • Если автоматический выключатель срабатывает немедленно, повторите свои шаги и найдите проблему, прежде чем продолжить.

   • Проверьте розетку с помощью электрического тестера GFCI. Не забудьте также проверить функцию отключения.

7. Проверка

   Прежде чем засыпать траншею или спрятать какую-либо проводку, ваш местный инспектор по электротехнике должен подписать ваше разрешение.

   • Запланируйте проверку электрооборудования.

   • После того, как инспектор даст свое согласие, вы можете засыпать траншею и начать наслаждаться летней кухней.

Самостоятельная установка электрической розетки или наем специалиста

Самостоятельная установка электрической розетки стоит

от 125 до 175 долларов США для покрытия стоимости материалов. Профессиональная установка розетки стоит от 50 до 100 долларов в час и займет несколько часов.

При проектировании и строительстве летней кухни необходимо учитывать множество факторов .
