Установка газлифта на кровать: техника установки, как правильно установить и разработать

Содержание

техника установки, как правильно установить и разработать

Кровать – это не только каркас, но и дополнительное место для хранения вещей. Зачастую такую особенность обеспечивают внутренние ящики, которые прикрывают опорной поверхностью, на которой и располагается матрас. Получить доступ к этим элементам довольно сложно, так как нужно поднимать большой вес. Упростить эту процедуру можно с помощью газлифта для кровати. Эти устройства предназначаются для передачи давления газа на каркас корпуса.

Основные понятия

Газовый лифт представляет собой специальный механизм, который используется для подъема прикрепленных к нему поверхностей. Очень многие сравнивают эту конструкцию с автомобильными амортизаторами. Внешне конструкция имеет форму небольшого цилиндра с несколькими фиксаторами и движущим плечом.

Этот механизм состоит из нескольких основных элементов:

  • Цилиндр, внутри которого располагается газ. Зачастую емкость заполняют азотом. Следует отметить, что смесь внутри находится под очень большим давлением, поэтому не рекомендуется самостоятельно разбирать газлифты.
  • Масляный демпфер.
  • Поршень со штоком. Эти элементы используются для передачи усилия внешней среде.

Принцип работы

Газлифты бывают нескольких видов, но зачастую те, что используются в кроватях, позволяют открывать конструкцию вверх.

Можно выделить всего 2 основных типа:

  1. Автоматические. При поднятии кровати происходит расширение газа, который и давит на поршень. Последний элемент в свою очередь подталкивает кровать вверх, минимизируя усилия человека. Для торможения внутри используется своеобразная масляная прокладка. Это позволяет сделать ход в самом конце траектории намного плавнее.
  2. Фрикционные. Эта конструкция отличается от предыдущей модели отсутствием демпфера. Давление газа здесь также немного меньше. Это позволяет останавливать конструкцию в любом удобном положении. Кровати редко комплектуются подобными элементами, так как в этом практически нет необходимости.

Технические характеристики

Газлифты – это уникальные механизмы, которые используют в различных областях. Практически все виды систем работают по одному и тому же принципу.

Следует выделить несколько технических параметров этих систем:

  • Газлифт можно сжать физическим усилием.
  • Работать системы могут при температуре от -30 до +80 градусов. Но эта характеристика влияет на мощность устройства. Изменение температуры на 10 градусов повлечет снижение этого показателя на 3%.
  • Работа газлифта не должна включать его движение к верхней мертвой точке. Это может быстро вывести систему из строя. Поэтому очень важно правильно устанавливать эту конструкцию.
  • Шток может двигаться с максимальной скоростью до 300 мм/с. При этом внутри цилиндра давление не превышает 160 бар.

Преимущества подъемных кроватей

Газлифты устанавливаются в различных типах кроватей. Некоторые модели представляют собой сложные трансформируемые системы. В других поршень применяется только для поднятия каркаса, на котором лежит матрас.

Следует выделить несколько преимуществ подобных изделий:

  1. Практичность. Пространство под кроватью прекрасно подходит для хранения вещей, постельного белья, одеяла.
  2. Прочность. Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.

  3. Простота. Чтобы активировать механизм, не нужны значительные усилия и особые навыки. Сделать это может даже ребенок.

  4. Разнообразие конструкций. Такой тип мебели очень распространен на рынке, что позволяет подбирать изделия на любой вкус и цвет. Можно найти как кровати прямоугольной формы, так и варианты с круглым ложем.

  5. Экономичность. Достигается это за счет того, что в качестве шкафчика можно использовать пространство под кроватью.

Критерии выбора

Многие кровати не оборудованы подобными механизмами. Поэтому домашние умельцы занимаются самостоятельной установкой.

Собираясь приступать к подобным операциям, нужно предварительно подобрать устройство. Сделать это можно, следуя нескольким простым рекомендациям:

  • В первую очередь нужно выбрать усилие, которое выдает система. Зачастую силу сжатия указывают в ньютонах (Н). Приблизительно 1 Н может выдержать 9,81 кг веса. Но при этом следует учитывать и угол наклона.

Если кровать большая, тогда это значение должно быть в районе 200-300 Н.

  • Обратите внимание на то, что сила сжатия зависит также от количества газлифтов. В большинстве случаев на кровати устанавливают не больше 2 элементов (по одному с каждой стороны). Если поставить на мебель мощные газлифты, то не всегда это будет практично. В таком случае опустить или поднять каркас будет сложно.
  • Длина газлифта. От этого зависит угол, на который можно будет поднять кровать. Эту характеристику желательно проверять еще на этапе выбора.
  • Производитель. Оптимальной фурнитурой считаются изделия немецких компаний. Однако многие продукты отечественного производства также имеют неплохие отзывы пользователей.

Не стоит экономить на этих товарах, так как от их качества зависит обслуживание мебели и ее долговечность.

Инструменты

Газлифты устанавливают на кровати, как при их производстве, так и после изготовления. Первый вариант предпочтительнее, так как заводские модели служат немного дольше.

Впрочем, если вы правильно разработаете стратегию установки, а также будете следовать инструкции производителя, тогда конструкция получится не хуже

Для решения такой задачи вам придется запастись несколькими инструментами:

  1. Пила и молоток. Они понадобятся для сборки основного каркаса.
  2. Электрическая дрель и набор насадок различных размеров.
  3. Крепежные элементы. Сюда можно отнести саморезы, металлические уголки.
  4. Газлифт.

Установка подъемного механизма

Планируя собрать устройство Suspa, следует ознакомиться с основными рекомендациями производителя этой фурнитуры. Процесс монтажа газлифта можно разбить на несколько последовательных шагов:

  • Сначала собирается каркас кровати. Выполняя все операции, учитывайте инструкции производителя. Для соединения досок используют металлические уголки. Это позволит упрочнить всю конструкцию и сделать ее более стойкой к внешним воздействиям.
  • Когда каркас собран, приступают к креплению газлифта. Фиксация конструкции происходит с помощью специальных саморезов, которые зачастую идут в комплекте. Обратите внимание на то, что некоторые газлифты бывают односторонними. Поэтому важно не перепутать их местами.

В некоторых случаях важную роль играет и сторона цилиндра. Данную характеристику следует уточнить у производителя.




    • На данном этапе собирается откидной каркас. В некоторых случаях он является металлическим и цельным. Если же конструкция из дерева, тогда ее сооружают в соответствии с инструкцией производителя.
    • Завершается процедура креплением газлифта к верхнему элементу. Важно прикручивать механизм лишь в открытом состоянии крышки. Это позволит исключить вероятность поломки при неправильном расчете длины плеча. Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность. Если система не работает качественно, следует заново установить механизм.

    Установка газлифтов на кровать может отличаться многими нюансами. Если вы не уверены в том, что сможете выполнить операцию качественно, следует доверить ее опытному специалисту. Оптимальным вариантом будет изготовление такой мебели под заказ. Это позволит не только подобрать размеры и стиль конструкции, но и определить оптимальные характеристики подъемного механизма.

    Если вы все же хотите справиться со всей работой самостоятельно, учитывайте важные нюансы. Так вы сможете получить лучший результат. О том, как устанавливается газлифт, смотрите в следующем видео.

    Газлифт для кровати, функции, разновидности, советы по выбору, монтажу

    На чтение 7 мин. Просмотров 4.9k.

    Газовые лифты широко используются в разных жизненных сферах, в том числе приспособления этого типа активно применяют в мебельной промышленности. В отличие от обычных пружин, с учетом мощности подобное устройство обладает широким спектром возможных усилий. Кроме того, газлифт для кровати позволяет быстро и легко найти вещи, расположенные в коробе под постелью, поскольку его подъем не вызовет сложностей. Конструкции, оборудованные подобным приспособлением, будут незаменимы для людей, проживающих в малогабаритных квартирах, поскольку днем такое спальное место можно легко спрятать в шкаф.

    Что собой представляет

    Газлифт для кровати — приспособление, облегчающее подъем верхней части конструкции без лишних усилий. Принцип работы этого небольшого устройства аналогичен функционированию автомобильного амортизатора. Основными составляющими изделия являются:

    1. Цилиндр с газом (практически всегда применяется азот). Нужно учитывать, что внутри цилиндра высокое давление, поэтому ремонтировать или разбирать его собственноручно не стоит.
    2. Поршень со штоком — эта деталь способствует передаче усилия, возникающего в ходе работы изделия.
    3. Масляный глушитель (может быть выполнен и из резины). Прокладка, основная задача которой — прекратить колебания, возникающие в ходе функционирования газлифта.
    4. Фиксаторы. Пластины из прочной стали, при помощи которых газлифт фиксируется к корпусу кровати.

    Многие фирмы оснащают свою мебель газлифтами не только для того, чтобы владельцу было удобно хранить и искать разные вещи. Постели, дополненные подобным устройством, обеспечивают анатомически правильное положение позвоночника во время отдыха. Также у них нет стыков и швов, которые часто вызывают дискомфорт. К другим преимуществам изделия можно отнести:

    1. Простоту конструкции.
    2. Поскольку подъемник собран всего из нескольких элементов и работает за счет давления, он имеет доступную стоимость.
    3. Легкий монтаж.
    4. Надежность и долговечность — каждое изделие рассчитано примерно на 20 000 подъемов.
    5. Отсутствие шума во время работы.
    6. Устройство полностью безопасно для здоровья.

    Что касается слабых сторон кроватей, оснащенных газлифтом, то их всего 2. Если приобрести постель с пружинами в верхнем блоке, для поднятия элемента потребуется прикладывать много усилий. Второй недостаток — газлифты, выдерживающие большие нагрузки, стоят дорого.

    Разновидности

    Каждый производитель дополняет свою продукцию разными типами подъемных механизмов, которые отличаются конструкцией, стоимостью и периодом работы. Также каждое приспособление отличается мощностью. С учетом того, как работает газовый лифт, подъемники делят на следующие группы:

    1. Ручной механизм. Эта разновидность газлифта самая простая и доступная. Несмотря на то, что приспособление этого типа будет функционировать долго и исправно, сегодня их редко используют для оснащения кроватей. Это обусловлено тем, что для поднятия верхнего элемента требуется приложить большие физические усилия. Кроме того, подобные изделия могут спровоцировать поломку корпуса кровати.
    2. Подъемник пружинного типа. Простая система, которая очень удобна в эксплуатации. Чтобы приподнять корпус постели, не понадобится много сил. Недостаток такой конструкции — ее срок службы не превышает 5 лет, так как по истечении этого времени пружины растягиваются, из-за чего приспособление перестает функционировать.
    3. Механизм, в основе которого лежит газовый амортизатор. Конструкция функционирует плавно, не издает сторонних шумов, отличается надежностью. Если правильно рассчитать нагрузку и бережно пользоваться приспособлением, оно прослужит более десятка лет.

    Из всех типов приспособлений самым долговечным считается изделие, в котором стоят газовые амортизаторы. По сравнению с остальными видами, подобный подъемник стоит дороже. Но высокая стоимость оправдывается комфортом и безопасностью.

    Сами по себе газовые лифты бывают автоматические — для их функционирования не нужны физические усилия и внимание со стороны человека. Либо фрикционные — давление в таких цилиндрах значительно меньше, что позволяет останавливать конструкцию в любом положении.

    Ручной механизмПружинныйГазлифт

    Технические характеристики

    Если постель оборудована газлифтом, поверхность изделия можно легко поднимать и возвращать в исходное положение. Все будет проходить плавно и без лишних шумов. Основными характеристиками подобных подъемников являются:

    1. Главное вещество, обеспечивающее работоспособность конструкции — инертный газ (чаще всего цилиндры заполняются азотом).
    2. Камера, стержень и опорные наконечники изготавливаются из стали.
    3. Минимальная толщина стенок цилиндра, который заполняется газом, должна быть 1 мм, в противном случае пользоваться конструкцией будет небезопасно.
    4. Любой газовый лифт можно сжать, приложив силу.
    5. Чтобы устройство функционировало должным образом, температура в помещении должна варьироваться в пределах -30/+70 градусов.

    Нужно учитывать, что давление в цилиндре очень высокое. Именно поэтому, если элемент деформировался или обнаружена другая неисправность, самостоятельно разбирать его и пытаться починить категорически не рекомендуется. Ниже приведена таблица, где указан расчет усилий для вертикальных кроватей.

     Вес конструкции, кг

    Усилие подъемника, N

    Габариты кровати, см

    50

    800

    90х200

    60

    1000

    100х200

    70

    1400

    120х200

    80

    1800

    140х200

    90

    2000

    160х200

    100

    2200

    180х200

    Если приобретена кровать горизонтального типа, мощность подъемника должна быть другой. Это обусловлено тем, что нагрузка в этом случае распределяется иначе. Для горизонтальных постелей можно использовать не такие мощные газовые лифты.

     Вес конструкции, кг

    Усилие подъемника, N

    Габариты кровати, см

    40

    400

    600–800

    50

    500

    600–800

    60

    600

    800–900

    70

    700

    800–900

    80

    800

    900–1500

    Если человек не знает, сколько весит кровать, можно руководствоваться усредненными значениями. Односпальная конструкция весит около 30 кг. Вес ортопедического матраса варьируется от 30 до 40 кг. Поэтому односпальная кровать в среднем весит около 60 кг.

    Критерии выбора

    В специализированных магазинах представлен широкий ассортимент газовых лифтов. Чтобы не разочароваться в приобретении, предварительно нужно разобраться, какие рекомендации учитывать при выборе. Специалисты советуют руководствоваться такими правилами:

    1. Первое, что нужно сделать — рассчитать, какая примерно у изделия должна быть грузоподъемность. Для этого необходимо знать габариты постели, а также ее вес.
    2. С учетом полученных параметров подобрать нужное приспособление.
    3. Насколько легко и быстро будет подниматься каркас, зависит от числа установленных амортизаторов. Желательно, чтобы кровать была оборудована двумя механизмами по бокам.
    4. Немаловажное значение имеет длина газового амортизатора. От этого параметра напрямую зависит, на какую высоту будет подниматься корпус.
    5. Предпочтение стоит отдавать фурнитуре, изготовленной немецкими или немецко-российскими предприятиями. Элементы, выполняемые такими фирмами, имеют высокое качество и зарекомендовали себя лучше остальных.

    Если установить на кровать слишком мощный пневматический механизм, это может привести к определенным сложностям. В этом случае поднимать или опускать постель может быть довольно сложно.

    Приспособление выбирается с учетом требуемой грузоподъемностиДля более легкого подъема кровать должна быть оборудована двумя амортизаторами по бокамОт длины газлифта зависит, на какую высоту будет подниматься основание кроватиНаиболее качественными считаются немецкие газовые лифты

    Советы по установке

    В большинстве случаев установка газлифта на кровать осуществляется еще на этапе производства, на самом предприятии. Но при желании монтаж можно выполнить собственноручно. Для проведения работ понадобится базовый набор инструментов: молоток, пила, дрель с разными сверлами, металлические уголки, несколько саморезов. И, конечно же, необходимо заранее приобрести подходящий газлифт. Чтобы все работало исправно, изделие рекомендуется устанавливать по такому алгоритму:

    1. Первым делом требуется собрать корпус кровати. При этом используют металлические уголки, которые надежно зафиксируют все элементы и сделают конструкцию крепкой.
    2. Далее необходимо произвести монтаж газлифта при помощи специальных саморезов и болтов.
    3. После собирают откидной каркас и фиксируют к нему газлифт. Изделие должно быть предварительно установлено в открытое положение.
    4. В завершение осталось проверить, насколько исправно работает установленный подъемный механизм. Для этого его нужно несколько раз сжать и разжать. Конструкция должна работать мягко и бесшумно.

    Самостоятельный монтаж газлифта не вызовет сложностей и не займет много времени. Тем не менее, если есть неуверенность, что все будет сделано правильно, лучше не рисковать и обратиться за помощью к профессионалу, который выполнит работу. В качестве альтернативного варианта можно сразу подобрать кровать, в которой уже установлен мощный газлифт. Предпочтение при этом стоит отдавать известным и проверенным фирмам.

    Видео

    техника установки, как правильно установить и разработать

    Что такое кухонный газлифт?

    Используемые в кухонной мебели газовые лифты имеют вид подъемного механизма, основная функция которого заключается в удержании и открывании дверей шкафов. Благодаря кухонному газовому лифту двери навесных шкафов могут открываться наверх без лишних усилий. Широкое применение этого приспособления в мебельном производстве получили благодаря следующим преимуществам:

    • Надежная фиксация открытой двери в верхнем положении. За счет этого можно одним усилием открывать сразу несколько шкафов;
    • Плавное открывание двери с возможностью самостоятельной настройки механизма;
    • Полное отсутствие шума во время работы механизмов;
    • Нет необходимости устанавливать на дверцы ручки;
    • Срабатывание механизма происходит за счёт легкого нажатия руки.

    В основе работы этого приспособления лежит довольно простой принцип, обеспечиваемый срабатыванием газовой пружины и гидравлического амортизатора.

    Когда дверца смещается относительно начального положения на 10 ° , срабатывает механизм мебельного газлифта, который автоматически открывает дверь на рабочий радиус 90 ° . Сам механизм управления работы двери имеет сложное устройство и включает в себя следующие элементы:

    • цилиндрический корпус;
    • поршень;
    • втулку;
    • клапан;
    • шток;
    • подшипники скольжения;
    • сальник;
    • пыльник;
    • уплотнение.

    Благодаря продуманной конструкции поддерживается полная герметичность цилиндра, который еще в цехах производителя заполняется азотом, обеспечивающим требуемое давление в момент зажатия. Приспособление имеет неразборную конструкцию, поэтому отремонтировать его нельзя.

    Преимущества подъемных кроватей

    Газлифты устанавливаются в различных типах кроватей. Некоторые модели представляют собой сложные трансформируемые системы. В других поршень применяется только для поднятия каркаса, на котором лежит матрас.

    Следует выделить несколько преимуществ подобных изделий:

    1. Практичность. Пространство под кроватью прекрасно подходит для хранения вещей, постельного белья, одеяла.
    2. Прочность. Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.

    3. Простота. Чтобы активировать механизм, не нужны значительные усилия и особые навыки. Сделать это может даже ребенок.

    4. Разнообразие конструкций. Такой тип мебели очень распространен на рынке, что позволяет подбирать изделия на любой вкус и цвет. Можно найти как кровати прямоугольной формы, так и варианты с круглым ложем.

    5. Экономичность. Достигается это за счет того, что в качестве шкафчика можно использовать пространство под кроватью.

    Изготовление основного каркаса

    Сборка каркаса, как и всех других составляющих элементов кровати, производится поэтапно. Первым делом для изготовления основного каркаса подготавливаются его составляющие. Дизайн, высота, размер спинок, нали

    варианты установки, как правильно установить и разработать

    Кровать – это не только спальное место, но и «хранилище» вещей (постельного белья, детских игрушек или других востребованных предметов обихода), которое находится под ним. Чтобы обеспечить полноценный доступ к этому месту, приходится поднимать матрас, который, кстати, не всегда отличается легкостью. С этой целью и было разработано устройство газлифт, которое способно облегчить функцию трансформации спального ложа.

    Что это?

    Итак, разберемся с самим понятием «газовый лифт». Газовым лифтом называют механизм, который играет роль подъемника закрепленных к нему элементов. Визуально такая конструкция выглядит следующим образом: она несколько напоминает автомобильный амортизатор и состоит из цилиндра, фиксаторов и ходового плеча.

    Из отличительных особенностей газлифта выделяются следующие позиции:

    • Устройство газлифта возможно сжать, применив некое усилие.
    • Рабочий диапазон температур устройства подъема варьируется от -30 до +80 градусов Цельсия. Выход рабочей зоны из этого интервала на 10 градусов влечет снижение работоспособности газлифта на 3%.
    • Важно правильно выполнить установку газлифта, в противном случае гарантирован выход из строя механизма подъема.
    • Движение штока ограничено максимально возможной скоростью – 300 мм/с. Цилиндрическое давление в максимальном значении достигает 160 бар.

    Преимущества кроватей, использующих такой механизм:

    • Практичность. Кровати, имеющие подъемный механизм, оснащены местом хранения вещей.
    • Прочность. Газовые лифты обеспечивают больший срок службы мебели для сна по сравнению с другими устройствами подъема.
    • Уменьшают нагрузку для человека.
    • Простота эксплуатации. Для того чтобы запустить механизм в действие не потребуется больших усилий. С механизмом может справиться и ребенок.
    • Бесшумность при работе устройства.
    • Используемый в составе амортизаторов жидкий азот полностью безопасен для металла и резиновых прокладок.
    • Надежность. Вам вряд ли за все время эксплуатации кровати придется менять газлифт. Такой механизм рассчитан более чем на 20 тысяч операций подъема и опусканий.
    • Безопасная конструкция. Кожух защищает все элементы конструкции от доступа к ним, так что вероятность получить травму очень мала.
    • Отсутствие пыли и влаги под основанием. При эксплуатации плотное прилегание каркаса к основанию гарантирует минимальное скопление частиц пыли.
    • Альтернатива выбора. Всегда есть возможность купить тот вариант мебели с подъемным механизмом, который подойдет именно вам.
    • Экономия финансов. Часть дополнительной мебельной атрибутики можно не покупать – места под кроватью вполне достаточно для постельного белья и других необходимых вещей. Плюс ко всему – дополнительные вложения в эту мебель на всем этапе эксплуатации просто отсутствуют.
    • Преимущество газлифта перед другими механизмами. Во-первых, этот механизм довольно прочный. Фурнитура крепкая, тогда как выдвижные элементы быстро выходят из строя. Во-вторых, при выкатывании в некоторых случаях придется освобождать пространство для ящиков.

    Отрицательные стороны использования данного устройства в кроватях:

    • Отсутствие эстетики. Некоторые модели кроватей выполнены таким образом, что газлифт заметен у изголовья.
    • Некачественные материалы, используемые при производстве такого механизма, в большинстве случаев через некоторое время приходят в негодность. Но определить качество деталей при покупке в некоторых случаях невозможно.
    • Высокая стоимость кровати с таким устройством.

    Разновидности

    Выделяют всего две категории таких устройств. Они бывают:

    • Автоматические. Принцип работы такого механизма довольно прост: в процессе поднятия кровати происходит расширение газа, который начинает давить на поршень. Тот, в свою очередь, давит на площадь, заставляя конструкцию двигаться вверх. Активировать торможение помогает промасленная прокладка, которая позволяет сделать этот остаток процесса плавным.
    • Фрикционные. Отличие такого конструктива газлифта для кровати от предыдущего: отсутствие процесса демпфирования. Давление газа в такой конструкции занижено, что позволяет пользователю кровати остановить процесс подъема в любой позиции. Такой подход практически не встречается, так как особым спросом не пользуется.

    Как подобрать?

    Возможна такая ситуация, что человек уже купил кровать, а какой именно газлифт поставить на нее не знает.

    Тогда на помощь могут прийти наши рекомендации по подбору данного устройства:

    • Рассчитаем вес кровати: среднее значение конструкции односпального места составляет порядка 30 килограммов, у поставщика узнаем вес матраса – ортопедический, к примеру, весит около 40 килограммов. Итого: 70 килограммов.
    • Определим по маркировке газового лифта, какое устройство нам подойдет. В паспорте на газлифт указаны числа в Ньютонах. Приравниваем 1 килограмм к 10 Ньютонам. Самым оптимальным вариантом в данном случае будет выбор двух элементов по 800 Ньютон каждый.

    Получается, что наши выбранные механизмы смогут поднять 160 килограммов.

    Однако это не соответствует действительности, поскольку сила распределяется под некоторой угловой составляющей, и со временем механизм может ослабеть. В некоторых случаях не стоит смотреть на рекомендации изготовителя, поскольку он предлагает запас куда больше, чем может получиться. От этого конструкция сама будет закрываться, что недопустимо. К тому же, чтобы ее потом поднять, потребуются неимоверные усилия.

    Замена подъемного механизма

    Механизм может перестать работать по многим причинам: износ элементов, заедание и т. п.

    Ниже приведены последовательные пункты по замене механизма подъема:

    1. Разбираем спальное место. В первую очередь делается монтаж элементов на корпус мебели, а затем на основание.
    2. При наличии посадочных мест для крепления выполняем посадку элементов крепежа на данные отверстия.
    3. Крепление амортизаторов выполняется цилиндрами кверху.
    4. Сборка конструкции.

    Как правильно установить?

    Установка такого приспособления для подъема довольно проста. Чтобы правильно его собрать, необходимо следовать нашим рекомендациям.

    Ниже приведены этапы такой сборки:

    • Сначала нужно сверлом проделать 3-4 отверстия для крепежей на коробе.
    • Нижнюю часть устройства закрепляем болтами.
    • К данному конструктиву крепим уголок механизма подъема.
    • Необходимо опустить основание в каркас. Просверливаем 3-4 отверстия на всех сторонах, при этом необходимо учитывать положение нижней планки.
    • Оставляем зазор 5-10 мм между ящиком и рамой, затем затягиваем болты на верхней конструкции.
    • Соединяем все в целое при помощи поршней, закрепляя их на верхней и нижней части устройства.

    Процесс установки газлифта смотрите далее.

    Перед установкой системы на мебель необходимо проверить сборный конструктив. Он не должен сам выполнять самопроизвольное опускание, а также скрипеть или заедать при процессе поднятия.

    Советы по выбору

    Предлагаем читателям статьи ознакомиться со следующими советами, которые будут полезны при приобретении кровати с газлифтом:

    • Обращайте внимание на фирму-изготовителя. Не рекомендуем приобретать кровать, в которой установлен китайский аналог устройства. Предпочтение лучше отдать фирмам из Германии, Италии, России, Турции и Тайваня. На сегодняшний день, например, выделяется продукция компании Suspa (Германия).
    • Как мы уже говорили ранее, фурнитура газового амортизатора видна с некоторых углов. Поэтому для эстетичности лучшим будет вариант приобретения спального ложа с цветовым оттенком близким к каркасу мебели.
    • Сравнивайте нагрузку газового амортизатора со всеми параметрами. Изучите паспорт на данное устройство.
    • Не доверяйте рекламе. Зачастую производители применяют разнообразные хитрости, чтобы привлечь клиента: скидки, бонусы и т. п. Свой выбор делайте на основании отзывов потребителей, которые уже приобрели понравившуюся вам модель мебели с газлифтом.
    • Высота кровати. Для малышей слишком высокая кровать с подъемным механизмом не удобна в использовании.
    • Обращайте внимание на наличие стяжки для короба. Покупайте такую модель, чтобы ящик для белья в нем был разделен на отсеки.

    Используйте секреты установки газлифта

    Приветствую Вас  друзья на bokovina.ru ! Сегодня Вы узнаете как не сложно установить мебельный газлифт на кухонный шкаф. Вы будете рады узнать, что процесс займёт буквально 5 минут, если Вы уверенны в своих действиях.



    Если Вы прочитаете статью до конца, то получите не только понятную инструкцию установки. Но и несколько ценных секретов, без которых монтаж не будет столь идеальным. Вы узнаете практические советы, наработанные в течении многих лет. Используйте мой опыт!



    Газлифт используется в основном в верхних шкафах корпусной мебели. Он поднимает фасады верх, что облегчает открывание для хозяйки. Достаточно слегка потянуть за ручку и дверка плавно пойдёт вверх до настроенного момента фиксации.



    Не раз замечал использование газлифта и на нижних модулях, при открывании фасада вниз. В таких случаях он выполняет роль стопора. И я считаю, что не целесообразно применять газлифт как фиксатор. Для этих целей существует Клок.



    Обратите внимание, при открывании дверцы вверх необходимо ставить газлифты с обеих сторон. Иначе Вы устанете регулировать фасад. В закрытом состоянии он будет  перетягивать фасад вверх со своей стороны. Усиливает беду, расположение  дверок в ряд.



    В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



    Как установить газлифт



    Газлифт крепится за боковину и фасад. В частности круглая деталь со втулкой к внутренней части боковины, а крючкообразный продолговатый  крепёж к фасаду. На них защёлкивается сама втулка с азотом. Всегда ставлю газлифты баллоном вверх.



    Укладываем фасад внутренней частью верх. Отмечаем со стороны петель вниз 90 мм, от края 22 мм. Это центр крепления крючкообразной детали, крючком во внутрь фасада. Размер 22 мм для боковины шкафа, толщиной 16 мм, плюс зазор. Важно не меньше 16 мм.



    Укладываем на столе,  внутренней частью верх,  боковину. Отмечаем от верхнего торца вниз 270 мм, от лицевого торца во внутрь 10 мм. Это центр крепления первого самореза на круглом крепеже. Ещё два располагаются выше и ниже внутри детали, относительно первого самореза.





    После установки газлифта не забудьте поставить демпфер. Накладной или врезной значения не имеет. Он смягчит удар фасада о торец шкафа, во время закрывания. Без него хлопок будет приличный. Достаточный для того, чтобы Вы подпрыгнули на диване в другой комнате. 🙂



    В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



    Как снять газлифт

    При внимательном рассмотрении Вы заметите на концах втулки фиксирующие скобки или усики. Они надёжно охватывают шарообразные края обоих крепежей. Для того, чтобы одеть втулку достаточно небольшого усилия и фиксация произойдёт после щелчка.



    Снять втулку голыми руками не получится. Для этих целей необходимо вооружиться прямой отвёрткой. Следует подцепить скобку и потянуть её в верх. Она спрыгнет с крепежа и втулка освободится. Будьте осторожны усики частенько улетают из рук, потом их сложно найти.





    Регулировка газлифта

    Существует 3 положения фасада в открытом состоянии – 90°, 70°, 110° относительно боковины шкафа. При небольшом росте, бывает сложно дотянуться до дверки, чтобы её закрыть. Или приходится заглядывать под дверцу, чтобы достать нужные вещи.





    Для этого следует изменить разметку крепежа на фасаде. Чтобы фасад в открытом состоянии имел положение 70° от верхнего края отмечаем 100 мм вниз до центра крепежа. Положение 90° – 90 мм. Положение 110° – 80 мм. Погрешность  5°-10° .



    Есть возможность отрегулировать угол наклона точнее. Такая необходимость возникает при расположении подобных фасадов в ряд. Баллон газлифта имеет внутреннюю резьбу. Проворачивая его мы поднимаем или опускаем фасад.



    Как правильно подобрать нагрузку газлифта

    Хочу обратить Ваше внимание на маркировку подъёмных механизмов – 50, 60, 70, 80, 100, 120. Эти цифры означают давление в баллоне. Т.е. силу с которой они будут поднимать дверцу. Нельзя ставить “сильные” механизмы на лёгкие фасады.



    Стандартная высота шкафа 720 мм, пополам 360 мм – стандартная высота для фасада с верхним открыванием. Рассмотрим нагрузку газлифтов на фасады со стандартной высотой. При изменении ширины меняется вес дверцы, соответственно подбираем газлифт.



    • До 650 мм – нагрузка 50
    • До 800 мм – нагрузка 60, 70
    • До 1000 мм – нагрузка 80, 100 по 3 шт.



    Значения и соответствия примерные для МДФ фасадов. Иногда не попадаю в необходимый элемент, потому, что мебель изготавливаю индивидуально и из различных материалов. Но для меня не сложно поменять газлифт, чтобы получить лучший результат.



    Есть ещё один момент на который следует обратить внимание. При использовании “сильных” газлифтов (больше 80), следует усиливать крепление верхнего горизонта к которому крепятся петли. В закрытом состоянии нагрузка на деталь происходит серьёзная.





    Итог

    Теперь Вам известно то же, что знаю я. Вы способны установить подъёмный механизм без лишних отверстий. Система очень проста и не требует  умственных усилий. Выполняйте мои инструкции и у Вас получится идеальный монтаж газлифта!



    Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.



    Что бы Вам хотелось добавить к этой статье?

    Расскажите мне о своём опыте в комментариях.

    Мне будет очень интересно послушать Ваши истории!








    С хорошими мыслями о Вас,эксперт в мебельных вопросах

    Ре́кун Дмитрий.



    Твитнуть

    Не забудьте поделиться этой статьей в социальных сетях





    Установка газового лифта на кровать

    Кровать — это не только место для отдыха. Пространство между матрасом и корпусом можно использовать с пользой, чтобы складывать туда, к примеру, постельное белье. Удобный и быстрый доступ к дополнительному месту для хранения обеспечивает газовый лифт, который с легкостью поднимает всю конструкцию. Устройство представляет собой специальные пружины для амортизации и подъема элементов различной мебели — от ложа кроватей до створок шкафов. Эластическую функцию устаревшей металлической спирали в этом устройстве выполняет газ под высоким давлением, правда, эта опция прилагается не к каждой кровати. Чтобы не тратить семейный бюджет, устанавливают такое устройство самостоятельно, к тому же, все необходимые детали можно купить в любом мебельном магазине. В этом обзоре расскажем, насколько сложна установка газового лифта на кровать.

    к содержанию ↑

    Преимущества

    Человечеству давно известна огромная сила пневматических механизмов. Благодаря трудам Паскаля, ученые высоко оценили потенциал энергии давления. Сейчас большая часть устройств и машин работает на гидравлике и пневматике:

    • прессы;
    • домкраты;
    • приводы для стрелкового оружия.

    Не обошел прогресс стороной и мебель.

    Важно! Такой механизм впервые был разработан немецкой фирмой Häfele в 1970-х годах. С тех пор он применяется по всему миру и давно завоевал любовь пользователей, ведь его главной особенностью является простота использования. Больше не нужно прикладывать усилия, чтобы поднять каркас вверх.

    Установка газлифта на кровать не является сложным процессом. Зато дает массу других преимуществ:

    • Экономия места в спальне — вот что подкупает многих потребителей. Можно избавиться от лишних шкафов и полок в комнате для отдыха. Все белье, одеяла и даже матрасы можно спрятать без каких-либо проблем.
    • Газлифты оберегают каркас кровати от быстрого разрушения, все движения механизма плавные, без рывков, не наносящие каких-либо повреждений на каркас мебели. Конструкция исключает внезапные разрывы, деформации и другие типы поломок.
    • Они являются безопасным устройством, ведь все движущиеся части спрятаны под кожухом, риск травматизма минимален.
    • Чтобы активировать механизм, не нужны какие-то особые навыки или значительные усилия, как это бывает при использовании обычных пружин. С этим делом справится даже ребенок.
    • Механическое устройство для подъема постепенно растягивается из-за усталости металла, но при установке газлифта на кровать с таким недостатком вы не столкнетесь. Жидкий азот, который используется при установке газлифта на кровать, не приводит к коррозии металлических частей и порче резиновых прокладок, а поэтому является долговечным.

    Важно! Механизм подъема кровати и газовых пружин фурнитуры рассчитан примерно на 20 тысяч складываний-раскладываний постели, а это несколько десятков лет.

    • Многие помнят неприятные звуки, издаваемые сталью при растяжении. Пневматическая пружина работает беззвучно и плавно. Использование газа при работе механизма исключает какой-либо шум или скрип при поднятии, опускании.
    • Если раньше в маркетинговых целях установка газового лифта на кровать была возможна только от определенного производителя, то сейчас все устройства подобного типа выпускаются в усредненном стандарте. То есть, они являются универсальными и подходят для монтажа на любую мебель.

    Обойти стороной минусы установки газлифта на кровать было бы несправедливо. Но их не так уж и много:

    • Поскольку устройства видны у изголовья, в общем интерьере они смотрятся не совсем эстетично. Но эту проблему можно обойти, сделав оригинальную прикроватную тумбочку.
    • Если выбрать некачественный механизм, то есть, самый дешевый, то он быстро выйдет из строя.

    Важно! Высокую цену можно считать условным минусом. Вложив деньги в покупку качественного механизма, вам еще долго не потребуется ремонт или замена газлифта, устройство прослужит вам верой и правдой долгие годы.

    к содержанию ↑

    Немного о производителях

    Перед тем, как установить газлифт на кровать, опытные мебельщики рекомендуют внимательно изучить страну-производителя механизма:

    • В первую очередь присмотритесь к продукции из Германии или совместных российско-немецких фирм.
    • На втором месте по популярности сейчас находятся устройства родом из Турции и Тайваня.
    • По старой доброй традиции Китай не может похвастать высоким качеством сложного механизма. Поэтому от установки газлифта на кровать из Поднебесной лучше отказаться.

    к содержанию ↑

    Виды и устройство механизмов

    Прежде чем разобраться в вопросе, как установить газлифт на кровать, давайте выясним, какого вида они бывают, что представляет собой механизм. Как правило, подъемник с газовыми амортизаторами состоит из:

    • штампованных железных пластин;
    • металлической оси;
    • газлифта — амортизатора в виде цилиндра, заполненного газом или воздухом.

    Пластины, сделанные из железа, располагаются вокруг металлической оси вращения и крепятся к кровати. В момент подъема или опускания спального места происходит вращение пластин по оси, а газлифты равномерно распределяют нагрузку.

    Важно! Зачастую система установки газового лифта на кровать оснащается блокираторами, чтобы не допустить произвольное складывание мебели.

    Разновидностей устройст для установка газлифта на кровать достаточно много. Практически все те, которые используют для спального места, создают движение вверх. И здесь можно выделить 2 типа:

    • Автоматическое устройство требует минимальный усилий от человека. Достаточно слегка подтолкнуть кровать вверх, и движение начинается. Плавность ему придает своеобразная масляная прокладка, она позволяет делать ход в конце траектории мягче, останавливая процесс. Механизм поднимает верхнюю часть спального места за счет расширения газа, который давит на поршень.
    • Фрикционные газлифты отличаются от своих “собратьев” отсутствием демпфера. Давление газа в таком устройстве уже меньше, и это дает возможность останавливать конструкцию в любом удобном положении. Этот механизм применяется гораздо реже при установке газового лифта на кровать.

    к содержанию ↑

    Расчет нагрузки

    Еще до того, как установить газлифт на кровать, потребуется рассчитать нагрузку, которую он должен выдержать. Сделать это не так сложно, как может показаться на первый взгляд. Для этого нужно знать вес всей конструкции и учесть следующие моменты:

    • Плотность материала, из которого сделана кровать, обычно указывается производителем, как и вес мебели.
    • Точно такие же характеристики полагаются и к матрасу.

    Перед тем, как установить газлифт на кровать, особое внимание обратите на маркировку устройств. Она идет в Ньютонах:

    • Приблизительно 10 Н могут выдержать около 1 килограмма веса.
    • Все механизмы промаркированы с шагом 200 единиц, то есть, 600Н, 800Н, 1000Н, 1200Н и так далее.
    • Нагрузка должна распределяться равномерно, поэтому стоит установить 2 механизма, по одному с каждой стороны.

    uno1_1

    Возьмем для примера мебель, которая вместе с матрасом весит 80 кг. Значит — требуется установка газлифта на кровать с маркировкой минимум 800Н в количестве двух штук:

    • В теории они могут поднять вес 160 кг, но на деле этого не произойдет, так как силы распределяются под углом.
    • Следует также учесть, что со временем устройства немного ослабевают, поэтому допустимо выбирать их с небольшим запасом.

    Важно! Установка очень мощного газлифта на кровать не рекомендуется, так как в этом случае опустить или поднять каркас будет очень сложно.

    к содержанию ↑

    Установка газлифта на кровать

    Если вы решили не прибегать к помощи специалистов, к тому же, не все берутся за такую работу, как установка газлифта на кровать, то стоит приготовить следующие инструменты:

    • простой карандаш;
    • рулетку;
    • отвертку или шуруповерт;
    • саморезы, которые обычно идут в комплекте с устройством.

    Важно! Еще пара нюансов, которые нужно учесть перед началом работы:

    • Обратите внимание на то, что некоторые газлифты бывают односторонними. Поэтому важно не перепутать их местами.
    • В некоторых случаях важную роль играет и сторона цилиндра. Эту характеристику стоит уточнить уточнить у продавца.

    Установка в процессе сборки кровати

    Если производится установка газового лифта на кровать, сделанную своими руками, то последовательность действий следующая:

    • В коробе будущего спального места карандашом наметьте 3 места, куда будете устанавливать крепеж. Лучше взять за основу высоту кроватных ножек и на 14-15 см от края.
    • Затем с помощью инструмента просверлите 3 отверстия.
    • Нижнюю часть механизма при установке газового лифта на кровать закрепите болтами.
    • Уголок устройства с помощью все тех же инструментов прикрепите к раме конструкции.
    • Основание механизма опустите внутрь каркаса кровати и отметьте по 4 отверстия на каждой стороне. Делать это нужно таким образом, чтобы будущие места крепления соответствовали нижней планке устройства.
    • Затем откройте каркас и просверлите отверстия.
    • Теперь для установки газового лифта на кровать закрепите верхнюю планку так, чтобы между рамой и коробом имелся достаточный зазор для нормального функционирования механизма.

    После того, как установка газлифта на кровать завершена, необходимо проверить, достаточно ли хорошо работает устройство, при необходимости — подкорректировать его функции.

    gazlift-dlya-krovati-1

    Установка на готовую мебель

    Если мебель новая, то на ней имеются специальные посадочные места для установки газлифта на кровать. Вот какие здесь соблюдайте советы:

    • Для монтажа устройства достаточно открутить имеющиеся гайки и поставить газовые амортизаторы цилиндром вверх.
    • Вся процедура проводится в открытом положении каркаса, причем сначала закрепляется та часть, которая будет установлена на корпусе, а потом та, которую крепят к поднимаемой поверхности.
    • Во время монтажа важно учитывать, что точки крепления газового лифта должны надежно удерживаться проушиной с помощью болта.
    • Установку газлифта на кровать нужно проводить таким образом, чтобы фитинги свободно оперировались, а движение на подъем и спуск совершалось без затруднений.

    к содержанию ↑

    Возможные проблемы

    Установка газлифта на кровать уже давно завоевала лидирующие позиции среди других подъемных механизмов, предназначенных для мебели. Смонтировать их довольно легко, использовать — еще проще. Качественные устройства весьма прочны, надежны, при этом очень неприхотливы. Однако некоторые мебельщики относятся к таким устройствам с недоверием:

    • Главная причина, как утверждают представители добросовестных фирм-поставщиков, в том, что рынок наводнен низкосортными китайскими поделками no name.
    • Те, кто ищет самые дешевые варианты, уже успели обжечься на низкопробном товаре, и теперь переносят негативный опыт на весь класс продукции.
    • Копеечные китайские механизмы действительно не выдерживают ни критики, ни более-менее серьезных нагрузок. Легкие конструкции они еще поднимают, а с более солидными не справляются.

    Поэтому, как мы уже говорили в этой статье, для установки газлифта на кровать выбирайте только качественную фурнитуру проверенных производителей. Экономия приведет не только к проблемам, но и к еще большим тратам на устранение этих проблем.

    krovati-s-myagkim-izgolovem-i-podemnym-mehanizmom-24

    Еще одна трудность с которой часто сталкиваются пользователи — не опускается подъемный механизм кровати, что делать? Здесь ответы тоже довольно просты:

    • Перед тем, как установить газлифт на кровать, рассчитайте вес будущей конструкции. Если для устройства придаваемая нагрузка будет мала, то механизм попросту не сработает. И это — самая распространенная проблема. Зачастую многие думают, что, чем выше маркировка у газлифта, тем лучше. Это — не тот случай.
    • В процессе установки газлифта на кровать вполне возможна неправильная подгонка частей устройства друг под друга. Если они не совпадают, то кровать будет откидываться с трудом.
    • С такой же проблемой и с порчей корпуса вы столкнетесь, если не оставили достаточный зазор между рамой и коробом кровати.
    • Перед установкой газового лифта на кровать убедитесь, что в комплекте есть все детали и нет бракованных частей. Например, даже небольшая трещина на поворотном кулаке крепления кровати к кронштейну может привести к плохому функционированию, а потом и поломке этой детали.
    • Также проблема может заключаться в регулировке подачи газа. Если кровать опускается медленно и не до конца, значит — давление в поршне избыточное или недостаточное. Этот вопрос лучше доверить специалистам. Самостоятельный ремонт может привести к выходу из строя газ-лифта.

    к содержанию ↑

    Видеоматериал

    Как видите, казалось бы, такое простое устройство, а требует к себе столько внимания. Установка газлифта на кровать — процесс не столько тяжелый, сколько ответственный и предполагающий предельную аккуратность и внимание. Если вы учтете все нюансы, которые мы перечислили выше, то такой помощник, как газлифт, прослужит вам долго.

    Поделиться в соц. сетях:

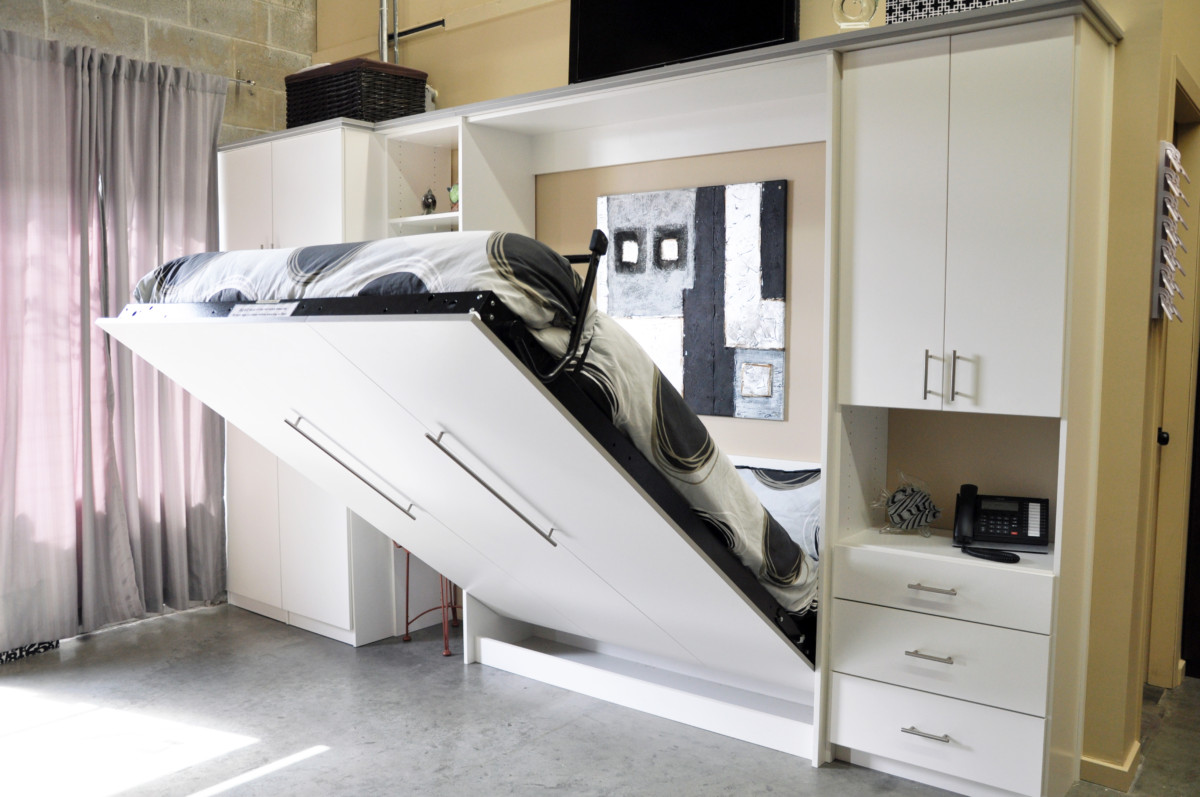

    Газ-лифты для шкафа кровати

    Выбирая газ-лифты для шкафа-кровати необходимо учитывать вес самой кровати. Рассчитать его не так сложно: плотность ДСП и его объем приблизительно известны, о массе ортопедического основания можно справиться у поставщика. В среднем конструкция кровати на одно спальное место весит порядка 30 кг. К этому значению следует прибавить вес матраса, а он может быть далеко не лёгким, в нашем случае матрас весил 40кг. Итого вес всей конструкции выходит около 70кг.

    Маркировка газ-лифтов идет в Ньютонах: 600Н, 800Н, 1000Н, 1200Н, 1400Н и т.д. В нашем случае мы можем смело приравнивать 10Н к 1 кг.. Таким образом, выбираем 2 газ-лифта по 800Н. С одной стороны выходит, что они могут поднять 160кг, но на деле этого не происходит, т.к. силы распределяются под углом. Следует также учесть, что со временем газ-лифты немного ослабевают, поэтому допустимо выбирать их с небольшим запасом. Но только с небольшим, мы пробовали установить газ-лифты по 2000Н, как нам того «посоветовал» производитель, в итоге кровать закрывалась сама собой  и требовались недюжинные усилия, чтобы удержать её в открытом состоянии (короб шкафа не был жестко закреплен к стене).

    Устанавливаются газ-лифты в шкаф-кровать уже после окончательной установки изделия. Для этого кровать приоткрывают на угол порядка 30 градусов и крепят газ-лифт к выступам механизма трансформации гайками. После того, как гайки затянуты, кровать открывают чуть больше и снимают оплетку с газ-лифта. Важный момент – не стоит пробовать снять оплетку раньше: можно травмироваться – это раз, и раскрытый газ-лифт вам вряд ли удастся вернуть в исходное состояние без специального оборудования – это два. Оплётку храним весь срок эксплуатации шкафа-кровати, иначе при необходимости замены газ-лифтов их нельзя будет снять.

    Сверхмощный газовый подъемник для каркаса кровати

    7 долларов США.27 — 7,86 долларов США

    / Устанавливать
    | 100 компл. / Компл. (Мин. Заказ)

    Время выполнения:
    Количество (комплекты) 1–10000 > 10000
    Приблиз.Срок (дни) 30 Торг
    Настройка:

    Индивидуальный логотип
    (Мин.Заказ: 20000 компл.)

    Индивидуальная упаковка
    (Мин. Заказ: 20000 комплектов)

    .Распорки газлифта

    / газовая пружина кровати стены для мебели

    1 доллар США.58 — 3,98 доллара США

    / Кусок
    | 100 шт. / Шт. (Минимальный заказ)

    Время выполнения:
    Количество (шт.) 1–500 > 500
    Приблиз.Срок (дни) 10 Торг
    Настройка:

    Индивидуальный логотип
    (Мин.Заказ: 500 шт.)

    Индивидуальная упаковка
    (Мин. Заказ: 500 шт.)

    Подробнее

    Настройка графики
    (Мин.Заказ: 500 шт.)
    Меньше

    Образцы:

    .

    0 0 vote
    Article Rating
    Подписаться
    Уведомление о
    guest
    0 Комментарий
    Inline Feedbacks
    View all comments
