Пошаговый алгоритм установки газовых лифтов – Сделаем мебель сами

Автор: Дмитрий Черпашин

Здравствуйте дорогие друзья.

Если вы начали делать мебель, то, рано или поздно, обязательно столкнетесь с установкой подъемников на верхние кухонные модули.

По этому, сегодня я хочу с вами поговорить об этой установке подробнее.

Итак:

Газовые лифты – это системы, благодаря которым фасады могут открываться сверху-вниз, причем, их крайние положения будут фиксированы.

Кроме того, они плавно их поднимают и опускают.

Само это положение определяется способом установки крепежа этого механизма на короб и фасад.

Подъемники бывают самых разнообразных конструкций, и мы с вами рассмотрим самый распространенный вариант этих подъемников.

Первое, что нужно понимать – в комплекте с ними, всегда идет инструкция к установке (пример – смотрите ниже).

По этой инструкции, нужно выбрать, какую схему установки крепежа вы будете использовать (имеется ввиду, нужно определиться, под каким углом должен фиксироваться дверца в открытом положении).

Все подъемные механизмы отличаются друг от друга усилием разжатия. Это усилие может быть 60, 80, 100, 120, 140 Ньютон.

Как используются практически эти характеристики – а используются они очень просто. Для поднятия 1-го килограмма веса фасада, нужно 10 Ньютон. По крайней мере, так написано в инструкциях и справочниках.

Но лично я никогда подобными расчетами не «заморачиваюсь».

Для их установки нужно понимать следующее:

  1. На один фронт желательно устанавливать два газовых лифта, чтобы при его открытии не возникало ненужных напряжений, которые будут его перекашивать (особенно это ощутимо тогда, когда есть небольшой и не тяжелый фасад).
  2. Лифты, усилием от 100 Ньютон устанавливают очень редко, так как в этом случае, дверцы должны быть очень массивными и большими, а это, в свою очередь, тоже встречается не так часто.
  3. Фронт, с установленными на него подъемными механизмами, регулируется при помощи петель, которыми он крепится к коробу.
  4. Перед тем, как собирать короб, в котором должна быть установлена рассматриваемая нами фурнитура, на его бока нужно сразу установить крепеж под нее (чтобы не мучиться с его установкой на уже собранном коробе).

Итак, устанавливаем на боковые детали короба крепеж, отмерив нужные расстояние (смотрим инструкцию).

Так же, устанавливаем крепеж на фасады, которые на этих лифтах должны работать.

Собираем короб.

После того, как короб собран, устанавливаем на него эти фасады (закрепляя навесы на верхних горизонтах).

И когда фасады установлены, устанавливаем лифты.

Они устанавливаются очень просто – нужно надавить их головку на крепеж, и все, после щелчка, его край будет закреплен.

Закрываем фасад, регулируем его с помощью петель.

И,  в общем-то все.

До встречи.

Используйте секреты установки газлифта

Приветствую Вас  друзья на bokovina. ru ! Сегодня Вы узнаете как не сложно установить мебельный газлифт на кухонный шкаф. Вы будете рады узнать, что процесс займёт буквально 5 минут, если Вы уверенны в своих действиях.



Если Вы прочитаете статью до конца, то получите не только понятную инструкцию установки. Но и несколько ценных секретов, без которых монтаж не будет столь идеальным. Вы узнаете практические советы, наработанные в течении многих лет. Используйте мой опыт!



Газлифт используется в основном в верхних шкафах корпусной мебели. Он поднимает фасады верх, что облегчает открывание для хозяйки. Достаточно слегка потянуть за ручку и дверка плавно пойдёт вверх до настроенного момента фиксации.



Не раз замечал использование газлифта и на нижних модулях, при открывании фасада вниз. В таких случаях он выполняет роль стопора. И я считаю, что не целесообразно применять газлифт как фиксатор. Для этих целей существует Клок.



Обратите внимание, при открывании дверцы вверх необходимо ставить газлифты с обеих сторон. Иначе Вы устанете регулировать фасад. В закрытом состоянии он будет  перетягивать фасад вверх со своей стороны. Усиливает беду, расположение  дверок в ряд.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

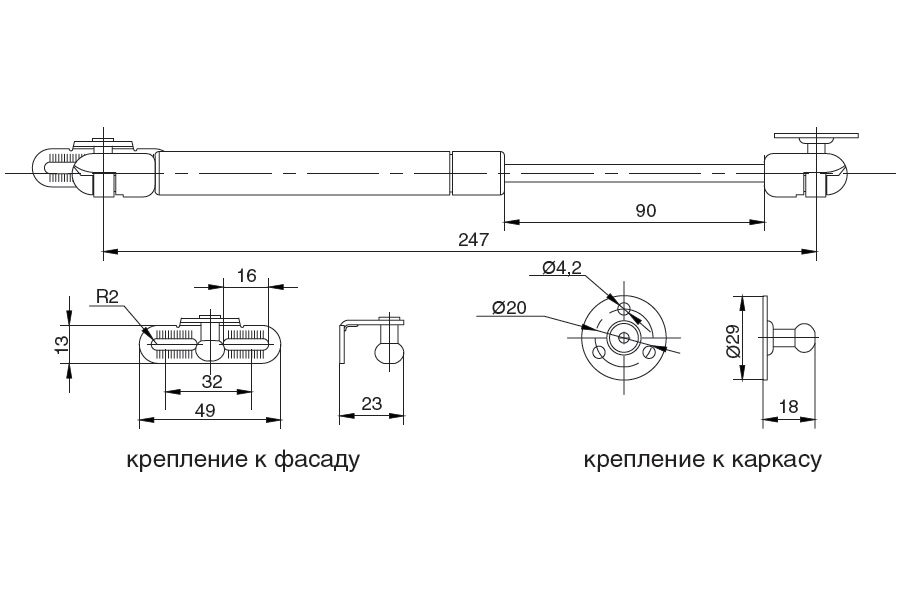

Газлифт крепится за боковину и фасад. В частности круглая деталь со втулкой к внутренней части боковины, а крючкообразный продолговатый  крепёж к фасаду. На них защёлкивается сама втулка с азотом. Всегда ставлю газлифты баллоном вверх.



Укладываем фасад внутренней частью верх. Отмечаем со стороны петель вниз 90 мм, от края 22 мм. Это центр крепления крючкообразной детали, крючком во внутрь фасада. Размер 22 мм для боковины шкафа, толщиной 16 мм, плюс зазор. Важно не меньше 16 мм.



Укладываем на столе,  внутренней частью верх,  боковину. Отмечаем от верхнего торца вниз 270 мм, от лицевого торца во внутрь 10 мм. Это центр крепления первого самореза на круглом крепеже. Ещё два располагаются выше и ниже внутри детали, относительно первого самореза.





После установки газлифта не забудьте поставить демпфер. Накладной или врезной значения не имеет. Он смягчит удар фасада о торец шкафа, во время закрывания. Без него хлопок будет приличный. Достаточный для того, чтобы Вы подпрыгнули на диване в другой комнате. 🙂



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Как снять газлифт

При внимательном рассмотрении Вы заметите на концах втулки фиксирующие скобки или усики. Они надёжно охватывают шарообразные края обоих крепежей. Для того, чтобы одеть втулку достаточно небольшого усилия и фиксация произойдёт после щелчка.



Снять втулку голыми руками не получится. Для этих целей необходимо вооружиться прямой отвёрткой. Следует подцепить скобку и потянуть её в верх. Она спрыгнет с крепежа и втулка освободится. Будьте осторожны усики частенько улетают из рук, потом их сложно найти.






Регулировка газлифта

Существует 3 положения фасада в открытом состоянии — 90°, 70°, 110° относительно боковины шкафа. При небольшом росте, бывает сложно дотянуться до дверки, чтобы её закрыть. Или приходится заглядывать под дверцу, чтобы достать нужные вещи.





Для этого следует изменить разметку крепежа на фасаде. Чтобы фасад в открытом состоянии имел положение 70° от верхнего края отмечаем 100 мм вниз до центра крепежа. Положение 90° — 90 мм. Положение 110° — 80 мм. Погрешность  5°-10° .



Есть возможность отрегулировать угол наклона точнее. Такая необходимость возникает при расположении подобных фасадов в ряд. Баллон газлифта имеет внутреннюю резьбу. Проворачивая его мы поднимаем или опускаем фасад.



Как правильно подобрать нагрузку газлифта

Хочу обратить Ваше внимание на маркировку подъёмных механизмов — 50, 60, 70, 80, 100, 120. Эти цифры означают давление в баллоне. Т.е. силу с которой они будут поднимать дверцу. Нельзя ставить «сильные» механизмы на лёгкие фасады.



Стандартная высота шкафа 720 мм, пополам 360 мм — стандартная высота для фасада с верхним открыванием. Рассмотрим нагрузку газлифтов на фасады со стандартной высотой. При изменении ширины меняется вес дверцы, соответственно подбираем газлифт.



  • До 650 мм — нагрузка 50
  • До 800 мм — нагрузка 60, 70
  • До 1000 мм — нагрузка 80, 100 по 3 шт.



Значения и соответствия примерные для МДФ фасадов. Иногда не попадаю в необходимый элемент, потому, что мебель изготавливаю индивидуально и из различных материалов. Но для меня не сложно поменять газлифт, чтобы получить лучший результат.



Есть ещё один момент на который следует обратить внимание. При использовании «сильных» газлифтов (больше 80), следует усиливать крепление верхнего горизонта к которому крепятся петли. В закрытом состоянии нагрузка на деталь происходит серьёзная.





Итог

Теперь Вам известно то же, что знаю я. Вы способны установить подъёмный механизм без лишних отверстий. Система очень проста и не требует  умственных усилий. Выполняйте мои инструкции и у Вас получится идеальный монтаж газлифта!



Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.



Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!








С хорошими мыслями о Вас,эксперт в мебельных вопросах

Ре́кун Дмитрий.



Твитнуть

Не забудьте поделиться этой статьей в социальных сетях
